여름철 더위는 평범한 하루를 금세 불쾌한 하루로 바꿀 수 있습니다. 기온이 올라가면 우리 몸은 땀을 흘리기 시작하고, 공기 흐름이 충분하지 않으면 열과 수분이 피부와 옷 사이에 갇힐 수 있습니다. 이로 인해 우리는 더욱 덥고 불편하게 느끼게 됩니다.

휴대용 선풍기는 어느 정도 더위를 덜어 줄 수 있지만, 대부분은 들고 다니거나 어딘가에 놓아두도록설계되어 있으며, 사람에게 부착하도록 만들어지지는 않았습니다. 걷거나, 주방에서 요리하거나, 뒷마당에서 일하거나, 여행 중이거나, 양손을 모두 사용해야 하는 일을 할 때 선풍기를 들고 있는 것은 불편합니다.

그래서 저는 간단한 아이디어를 생각해 냈습니다.

선풍기를 들고 다닐 필요가 없다면 어떨까요? 선풍기를 착용할 수 있다면 어떨까요?

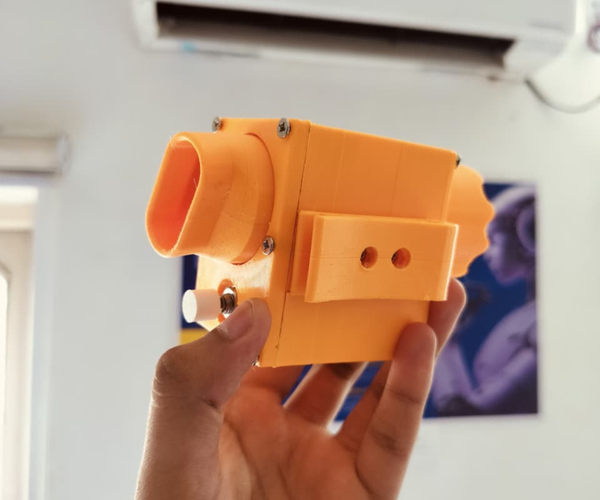

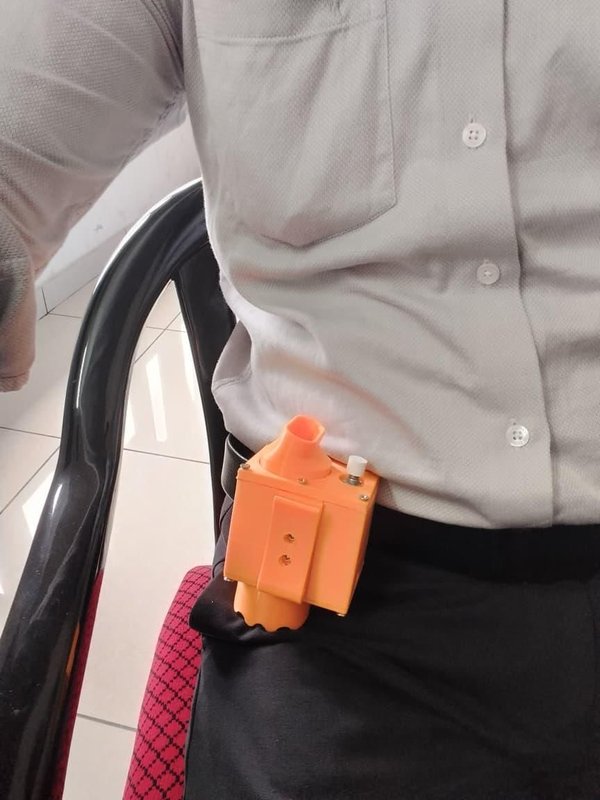

이 프로젝트는 웨어러블 개인 냉각 시스템 으로, 클립을 사용해 셔츠나 바지의 허리 부분에 직접 부착하도록 설계되었습니다. 한 번 부착하면 어디를 가든 함께 움직이며, 손을 사용하지 않고도 공기 흐름을 제공합니다.

이 장치는 고속 미니 드론 모터 를 사용해 공기 흐름을 만들고, 특수하게 설계된 노즐로 공기를 셔츠 안쪽으로보냅니다. 이를 통해 몸 주변의 공기를 순환시키고, 땀으로 인해 발생하는 따뜻하고 갇힌 공기와 수분을 이동시킵니다.

공기 흐름은 포텐셔미터를 사용해 조절할 수 있으므로, 필요한 냉각 수준을 선택할 수 있습니다. 이 시스템은 충전식이며 외부 보조 배터리로 전원을 공급할 수도 있어, 일반 전원에서 멀리 떨어져 있을 때 장시간 사용하기에 적합합니다.

또한 Power Mode 가 포함되어 있어, 적합한 외부 전원에 연결하면 공기 흐름이 증가합니다. 가장 필요할 때 냉각 효과를 한층 더 높일 수 있습니다.

다음과 같은 상황에서도 밖을 걷거나, 주방에서 요리하거나, 뒷마당에서 일하거나, 여행 중이거나, 선풍기 없는 곳에서 단순히 시간을 보내는 경우에도 이 냉각기는 몸에 부착된 상태로 어디든 함께 이동합니다.

이 프로젝트의 아이디어는 간단합니다.

선풍기를 들고 다니지 말고 착용하세요.

방 전체를 식히려 하기보다는, 이 프로젝트는 착용자 주변에 개인 냉각 구역을 만드는 데 초점을 맞춥니다. 어디를 가든 더운 날을 조금 더 편안하게 보낼 수 있습니다.

---

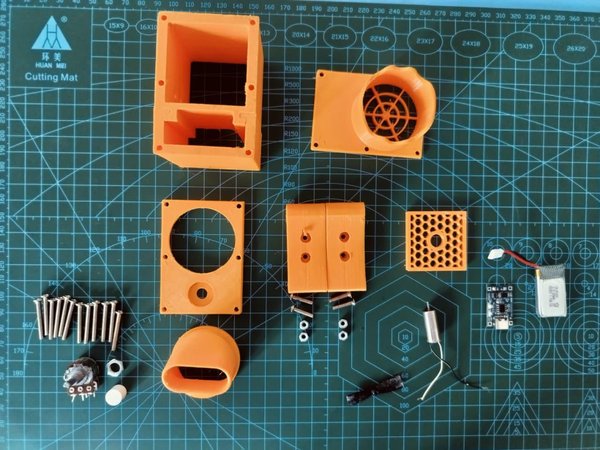

STEP 1. 준비물

AeroWear 을 제작하려면 다음이 모두 필요합니다.

️ 3D 프린팅

1. 3D 프린터 – 맞춤형 인클로저, 노즐, 클립 및 기타 부품을 출력하는 데 사용
2. PLA 필라멘트 – 모든 구조 부품을 3D 프린팅하는 데 사용

하드웨어

1. 12 × M3 × 25 mm 나사 – 메인 인클로저를 조립하는 데 사용
2. 4 × M3 × 4 mm 나사 + 너트/볼트 – 클립을 고정하는 데 사용

⚡ 전자 부품

1. TP4056 Li-ion 충전 모듈 – 3.7 V 배터리를 충전하는 데 사용
2. 10 kΩ 포텐셔미터 – 모터/선풍기 속도를 제어하는 데 사용
3. 3.7 V 500 mAh 충전식 배터리 – 주 전원 공급원

️ 공기 흐름 시스템

1. 미니 드론 모터 – DC 3.7 V, 8 × 20 mm, 40,000 RPM 코어리스 모터
2. 미니 드론 모터 프로펠러 – 공기 흐름을 만들 수 있도록 모터에 맞는 제품

---

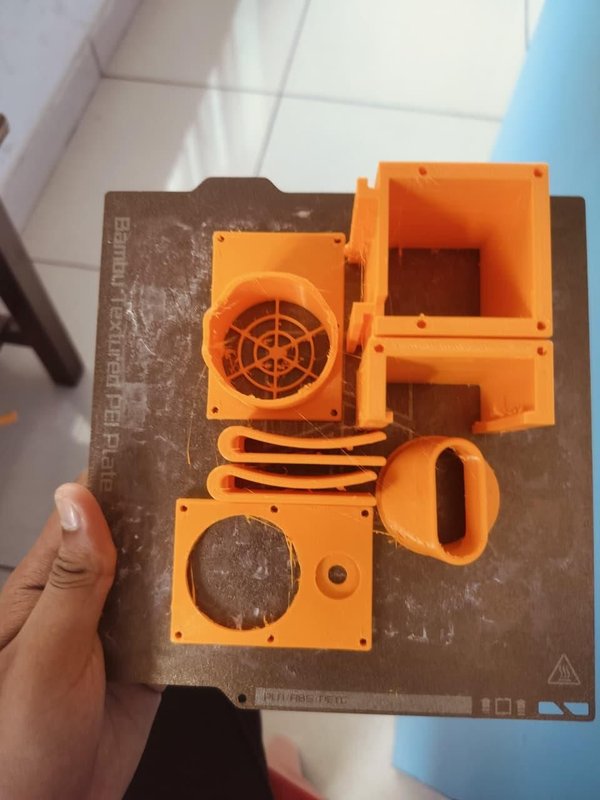

STEP 2. 부품 3D 프린팅

첫 번째 단계는 AeroWear의 모든 맞춤형 부품을 3D 프린팅하는 것입니다. 인클로저, 공기 흐름 노즐, 의류 부착 부품은 하나의 작고 착용 가능한 냉각 시스템으로 조립되도록 설계되었습니다.

저는 Bambu Lab A1 Mini 를 사용해 PLA 필라멘트로 부품을 출력했습니다.

🖨️ 3D 프린팅 설정

프로토타입에 사용한 설정은 다음과 같습니다:

1. 3D 프린터: Bambu Lab A1 Mini
2. 필라멘트: PLA
3. 레이어 높이: 0.2 mm
4. 인필: 10%
5. 벽/외벽: 2–3개 벽
6. 서포트: 필요한 곳에만
7. 빌드 플레이트: 텍스처 PEI 플레이트
8. 브림: 특정 부품에 추가 접착력이 필요한 경우를 제외하고는 필요하지 않음

저는 인필을 10%로 설정해 웨어러블 쿨러의 전체 무게를 줄였습니다. AeroWear는 허리에 착용하도록 설계되었으므로, 편안한 착용감을 위해 인클로저를 가볍게 유지하는 것이 중요합니다.

📥 파일 다운로드

아래에서 3D 모델 파일을 다운로드하고 개별 부품을 출력할 수 있습니다.

팁: 출력 후 서포트를 제거하고 나사 구멍을 조심스럽게 정리하세요. 전자 부품을 설치하기 전에 출력된 모든 부품을 가조립하여 인클로저, 노즐, 부착 클립이 올바르게 맞는지 확인하세요.

모든 부품을 출력했으면 이제 모터와 공기 흐름 시스템을 조립하는 단계로 넘어갈 준비가 되었습니다.

다음 부품을 출력하세요:

1. upperb × 1
2. lowerb × 1
3. nozzel × 1
4. inlet × 1
5. outlet × 1
6. motor holder × 1
7. Potentiometer knob x 1
8. Clips × 2

---

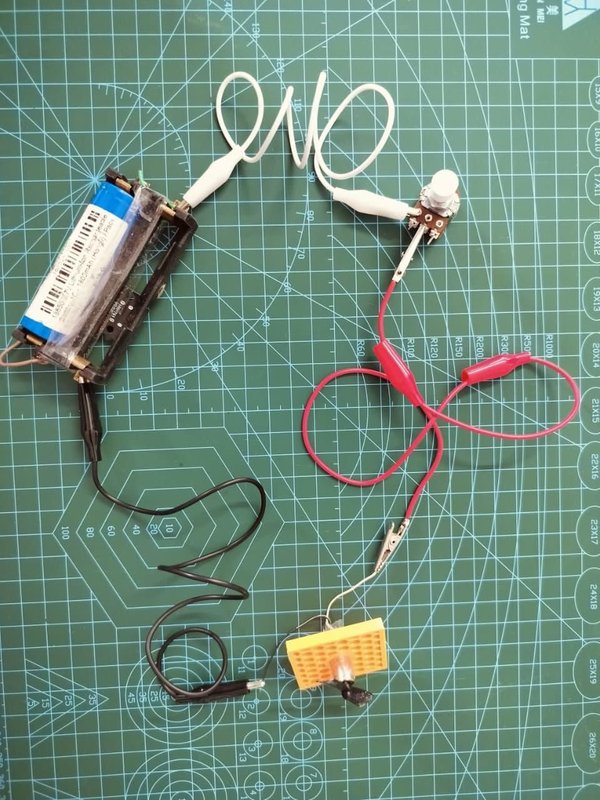

STEP 3. 연결 이해하기

AeroWear를 조립하기 전에 배터리, TP4056 충전 모듈, 포텐셔미터, 미니 드론 모터 가 어떻게 연결되는지 알아보겠습니다.

🔋 배터리 및 충전

1. 먼저 3.7 V 500 mAh 배터리 를 TP4056 충전 모듈의 B+ 및 B− 단자에 연결합니다.
2. TP4056은 충전식 배터리를 안전하게 충전하는 데 사용됩니다.
3. 외부 충전 전원은 TP4056의 IN+ 및 IN− 단자 에 연결합니다.
4. 그러면 배터리가 모터 회로에 전원을 공급합니다.

🔌 모터 및 포텐셔미터 연결

1. 다음을 연결합니다: 배터리의 음극(-) 단자 를 다음 중 하나에 연결합니다: 10 kΩ 포텐셔미터의 바깥쪽/모서리 다리.
2. 다음을 연결합니다: 포텐셔미터의 중앙 다리 를 다음에 연결합니다: 미니 드론 모터의 양극(+) 단자.
3. 다음을 연결합니다: 배터리의 양극(+) 단자 를 직접 다음에 연결합니다: 모터의 음극(-) 단자.
4. 포텐셔미터의 남은 바깥쪽 다리는 연결하지 않은 상태로 둡니다.

🔄 기본 연결 흐름

충전:

USB 전원 → TP4056 → 배터리

모터 회로:

배터리(+) → 모터(-)

배터리(-) → 포텐셔미터(바깥쪽 다리) → 포텐셔미터(중앙 다리) → 모터(+)​​

포텐셔미터는 모터 회로를 통과하는 전류를 변화시켜 모터를 제어합니다. 노브를 돌리면 모터 속도와 그에 따른 공기 흐름을 조절할 수 있습니다.

⚠️ 중요: 회로에 전원을 공급하기 전에 배터리와 모터의 극성을 반드시 주의 깊게 확인하세요. 또한 배터리와 충전 설정에 적합한 TP4056 모듈을 사용하세요. 배터리 단자를 단락시키지 마세요.

---

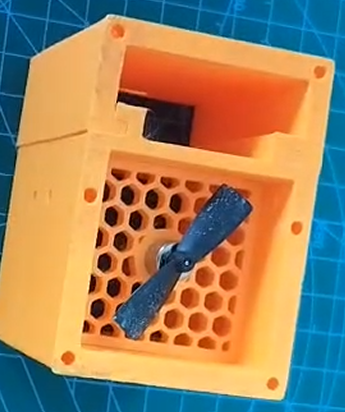

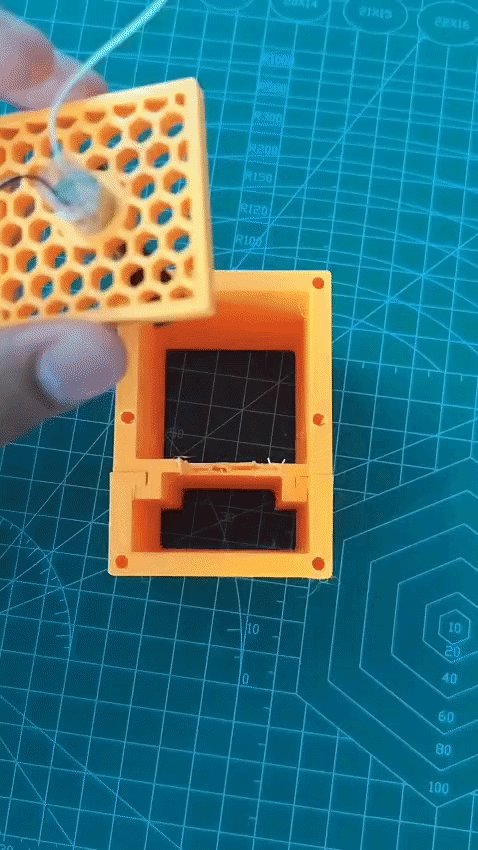

STEP 4. 모터와 팬 설치

이제 미니 드론 모터와 프로펠러 를 출력된 본체에 설치하겠습니다.

1. 다음의 모터 홀더 를 가져와 미니 드론 모터를 조심스럽게 끼워 넣으세요.
2. 이 홀더는 모터에 정확히 맞도록 설계되었으므로 접착제가 필요하지 않습니다.
3. 다음의 미니 드론 프로펠러/팬 을 모터 축에 부착하세요.
4. 프로펠러가 단단히 부착되어 있고 자유롭게 회전할 수 있는지 확인하세요.
5. 모터 홀더를 AeroWear의 상부 본체 에 넣으세요.
6. 조심스럽게 제자리에 밀어 넣으세요. 본체에 바로 끼워지도록 설계되어 있습니다.
7. 모터 전선이 회전하는 프로펠러에 닿지 않도록 하세요.
8. 더 단단히 고정하려면 소량의 순간접착제를 사용할 수 있지만, 선택 사항입니다.
9. 마지막으로 프로펠러를 손으로 한 번 돌려 자유롭게 회전하는지 확인하세요.

팁: 팬이 올바른 방향을 향해 노즐쪽으로 공기를 밀어내는지 확인하세요.

---

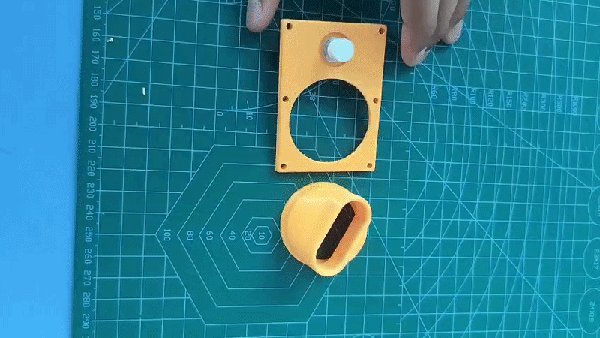

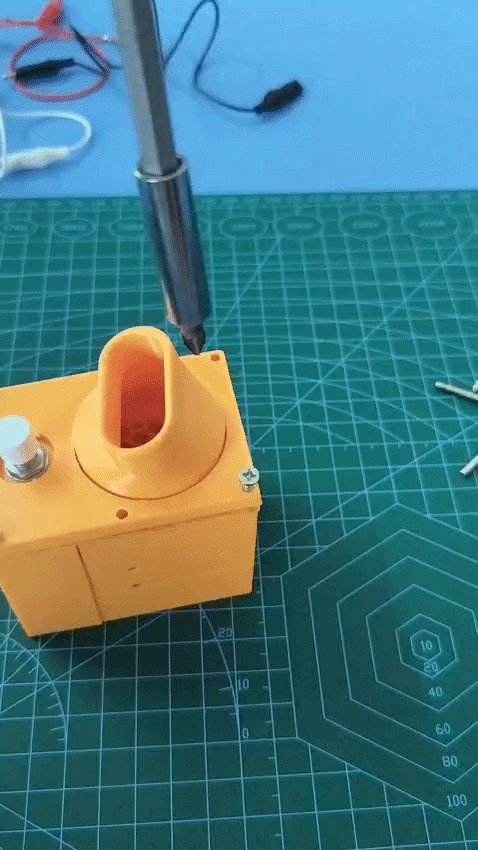

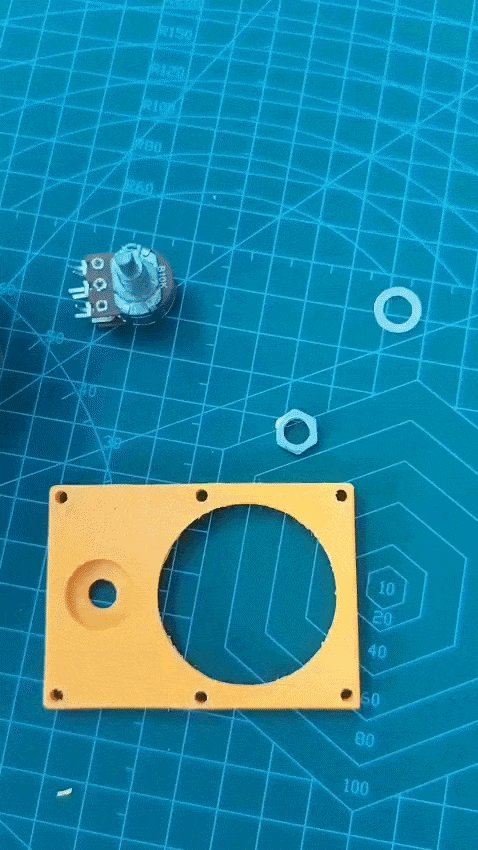

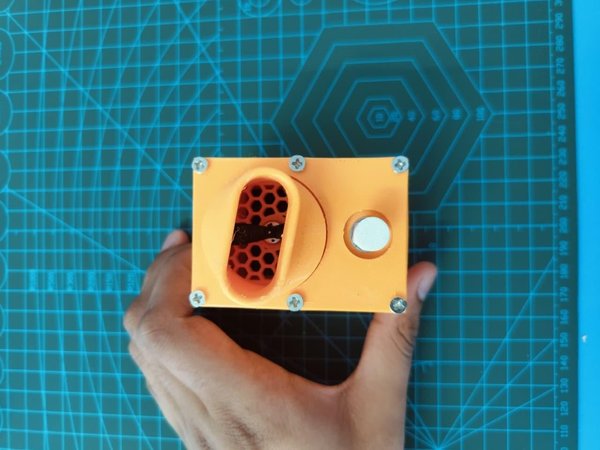

STEP 5. 포텐셔미터, 노즐 및 전면 플레이트 설치

이제 10 kΩ 포텐셔미터를 설치하고 공기 흐름 노즐을 조립한 다음 전면판을 본체에 고정합니다.

🎛️ 포텐셔미터 설치

1. 10 kΩ 포텐셔미터를 케이스의 지정된 구멍에 넣습니다.
2. 제자리에 제대로 안착할 때까지 부드럽게 밀어 넣습니다.
3. 포텐셔미터의 너트/볼트를 사용해 바깥쪽에서 고정합니다.
4. 포텐셔미터가 단단히 고정될 정도로만 부드럽게 조입니다.

🌬️ 노즐 조립

1. 3D 프린팅 노즐과 부품을 조립합니다.
2. 노즐이 맞도록 설계된 지정된 개구부에 노즐을 넣습니다.
3. 부드럽게 밀어 제자리에 끼웁니다.
4. 공기가 노즐을 통해 원활하게 흐를 수 있도록 노즐이 모터와 정확히 정렬되었는지 확인합니다.
5. 부품은 정확하게 맞물리도록 설계되었으므로 접착제는 필요하지 않습니다.

🔩 전면판 부착

포텐셔미터와 노즐이 제자리에 놓이면 전면판을 본체에 올려놓습니다.

1. 전면판의 위치를 본체의 나사 구멍에 맞춥니다.
2. 내부 부품이 모두 올바르게 배치되었는지 확인합니다.
3. M3 × 25 mm 나사를 사용해 전면판을 고정합니다.
4. 전면판을 통해 나사를 삽입하고 본체에 조여 넣습니다.
5. 전면판이 단단히 고정될 때까지 각 나사를 고르게 조입니다.

팁: 나사를 과도하게 조이지 마세요. 본체는 PLA로 3D 프린팅되었으므로 과도한 힘을 가하면 나사 구멍이 손상될 수 있습니다.

---

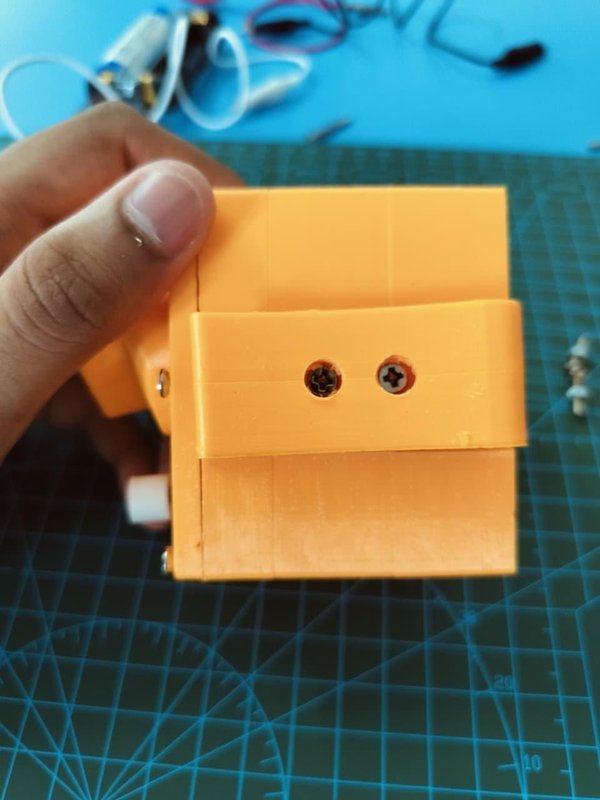

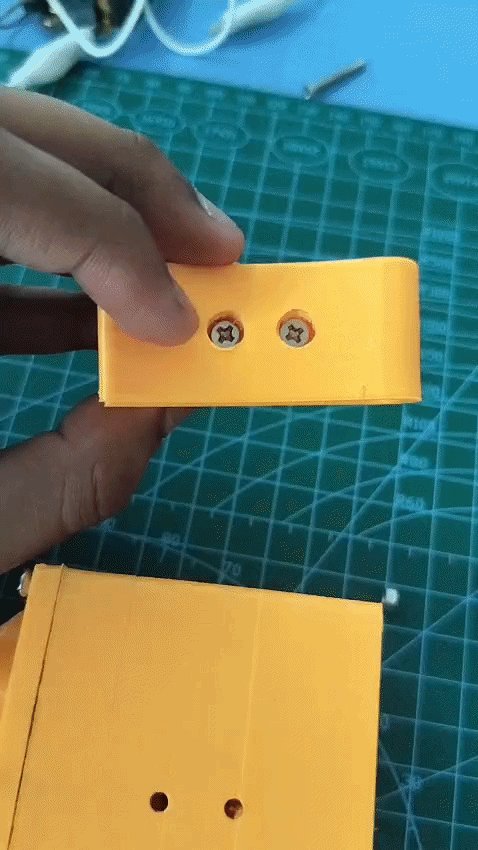

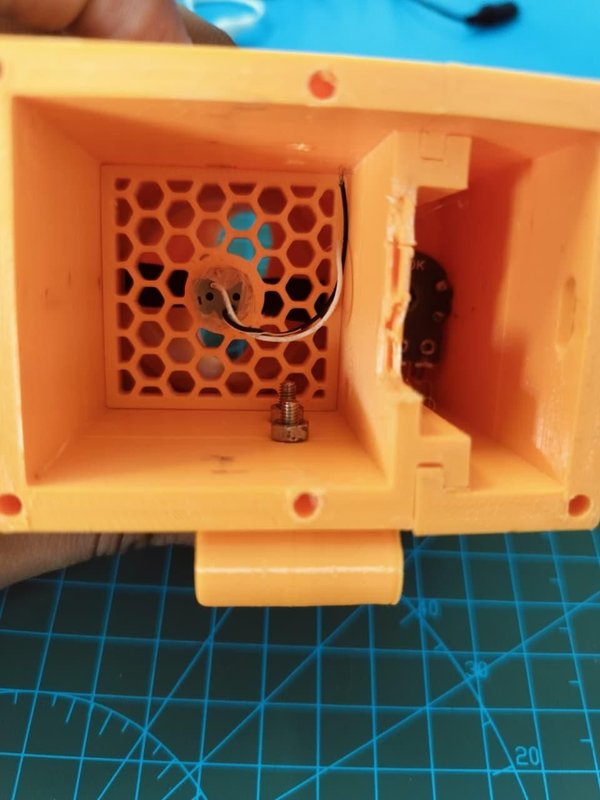

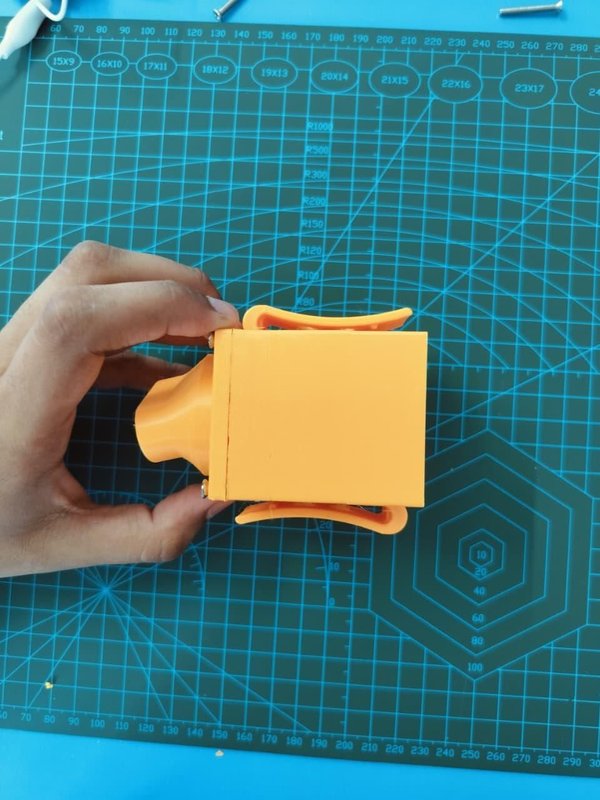

STEP 6. 클립 부착

이제 두 개의 클립 을 부착하여 AeroWear를 셔츠나 바지에 단단히 고정할 수 있도록 합니다.

1. 다음 부품을 준비합니다: 인쇄된 클립 2개 와 4 × M3 × 4 mm 나사 및 볼트.
2. 첫 번째 클립을 본체 측면에 배치합니다.
3. 다음 M3 × 4 mm 나사 를 클립에 통과시킨 후 볼트로 고정합니다.
4. 두 번째 클립에도 같은 과정을 반복합니다.
5. 다음 사항을 확인합니다: 두 클립이 서로 반대 방향을 향하도록하며, 이미지에 표시된 것과 같습니다.
6. 클립이 단단히 고정되면서도 제대로 작동할 수 있도록 나사를 충분히 조입니다.

팁: 나사를 조이기 전에 두 클립의 방향을 확인하세요. 클립이 서로 반대 방향을 향해야 AeroWear가 의류를 단단히 잡을 수 있습니다.

---

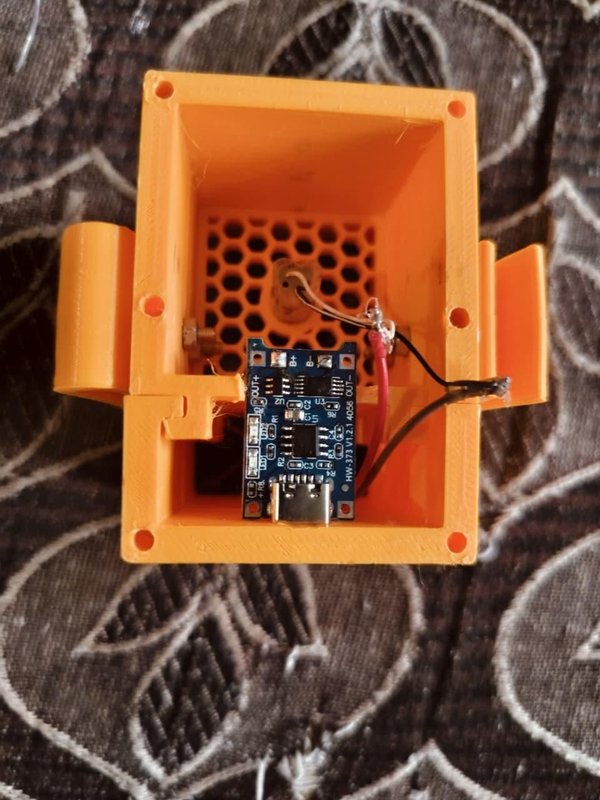

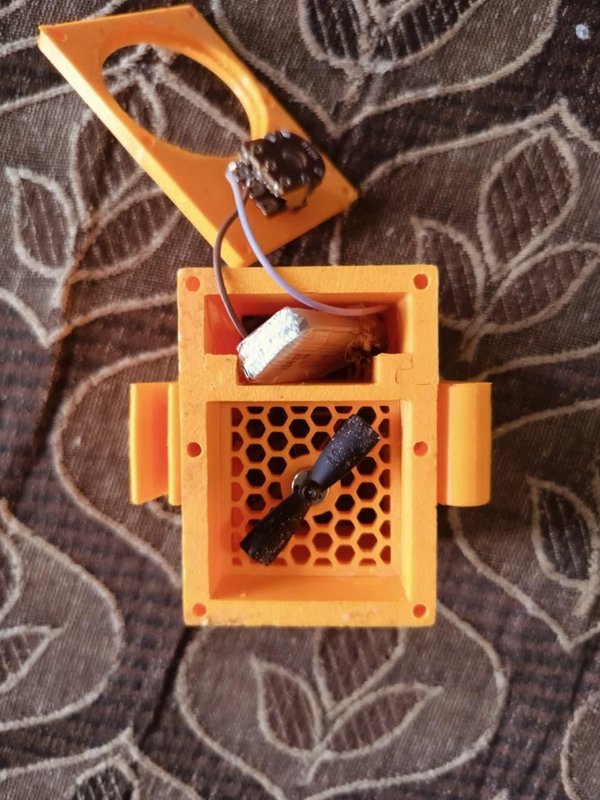

STEP 7. 배터리와 TP4056 설치 및 배선 완료

이제 3.7 V 500 mAh 배터리와 TP4056 충전 모듈을 설치하고, 케이스를 닫기 전에 모든 배선을 완료합니다.

🔋 배터리 설치

배터리에는 별도의 상자 형태의 수납 공간 이 케이스 내부에 마련되어 있습니다.

1. 3.7 V 500 mAh 배터리를 전용 수납 공간에 넣습니다.
2. 배터리가 제대로 자리 잡고 전선이 필요한 부품까지 닿는지 확인합니다.
3. 전선은 팬의 작동을 방해하지 않도록 깔끔하게 정리합니다.

⚡ TP4056 설치

TP4056에는 본체 내부에 전용 슬롯이 있습니다.

1. TP4056을 슬롯에 맞춥니다.
2. 조심스럽게 모듈을 슬롯 안으로 밀어 넣어 단단히 고정될 때까지 장착합니다.
3. 접착제나 나사는 필요하지 않습니다.
4. 충전 포트를 외부에서 사용할 수 있는지 확인합니다.

🔌 모든 배선 완료

이제 2단계에서 설명한 배선에 따라 남은 연결을 완료합니다.

1. 배터리를 TP4056에 연결해 충전할 수 있도록 합니다.
2. 배터리를 포텐셔미터와 모터 회로에 연결합니다.
3. 팬 속도를 제어할 수 있도록 포텐셔미터를 모터에 연결합니다.
4. 모든 양극(+) 및 음극(−) 연결 이 올바른지 확인하세요.
5. 인클로저 내부의 전선을 주의해서 정리하고 고정하세요.

이제 모든 전자 부품의 배선과 설치가 완전히 끝났어야 합니다. 팬 속도가 올바르게 변하고 공기가 노즐을 통해 나오는지 확인하기 위해 모터와 포텐셔미터를 마지막으로 한 번 테스트하세요.

⚠️ 중요: 다음 단계로 넘어가기 전에 모든 연결을 주의 깊게 확인하세요. 모든 것이 올바르게 작동하면 인클로저를 닫고 AeroWear를 완성할 수 있습니다.

---

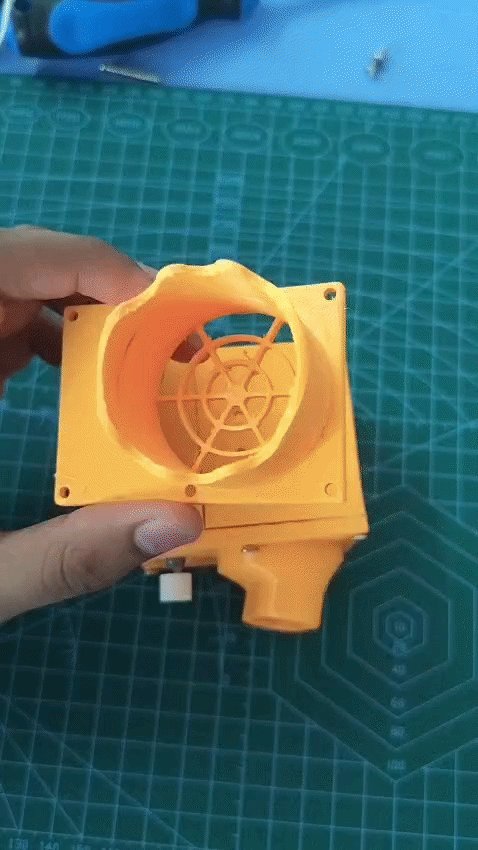

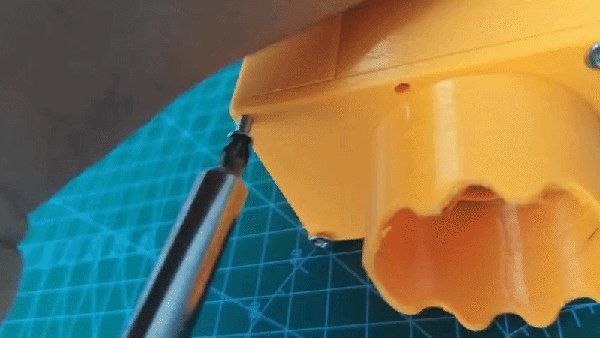

STEP 8. 인클로저 닫기

마지막 단계는 AeroWear 인클로저를 닫고 내부의 모든 부품을 제자리에 단단히 고정하는 것입니다.

1. 인클로저를 닫기 전에 배선 상태를 마지막으로 한 번 더 확인하십시오.
2. 인클로저 외부로 늘어진 전선이 없는지 확인하십시오.
3. 전선이 눌리거나 끼이거나 인클로저가 닫히는 것을 방해하지 않도록 내부에 깔끔하게 정리하십시오.
4. 인렛/커버 부품을 본체 위에 놓고 모든 나사 구멍을 맞추십시오.
5. M3 × 25 mm 나사 6개를 사용하여 인렛 부품을 본체에 고정하십시오.
6. 인클로저가 단단히 닫힐 때까지 나사 6개를 고르게 조이세요.
7. 팬이 자유롭게 회전하는지, 프로펠러에 닿는 것이 없는지 확인하세요.
8. 포텐셔미터를 돌려 노즐을 통과하는 공기 흐름을 테스트하세요.
9. 노즐에 막힘없는 공기 흐름 경로가 있는지 확인하세요.

이제 끝입니다! 🎉

AeroWear가 이제 조립되어 사용할 준비가 되었습니다.

---

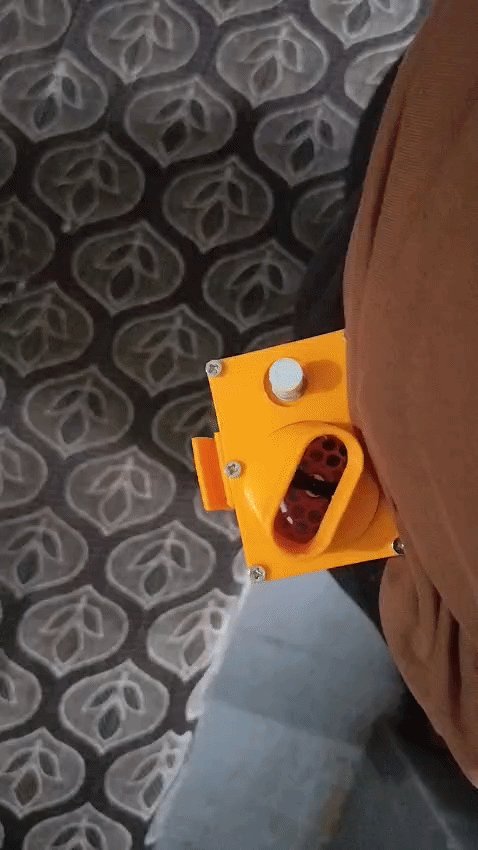

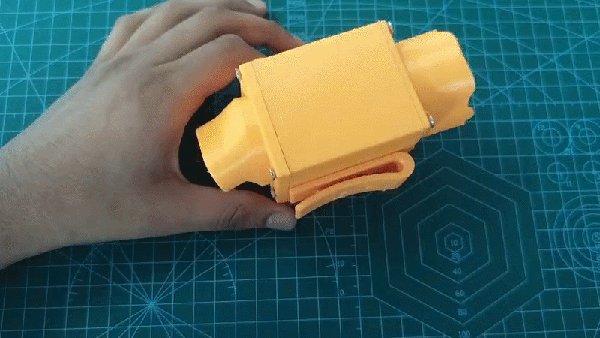

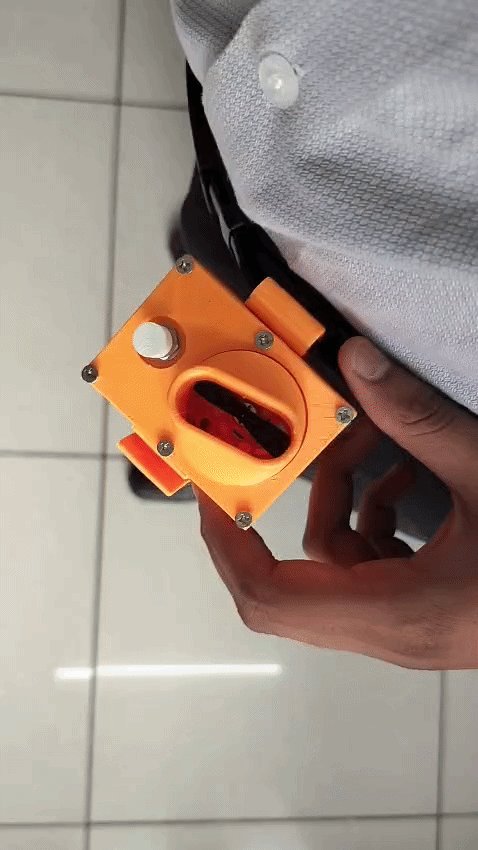

STEP 9. 최종 모습 및 AeroWear 사용 방법

모든 조립 단계를 완료하면, AeroWear를 사용할 준비가 됩니다! 소형 3D 프린팅 본체에는 모터, 배터리, 충전 모듈 및 속도 조절 장치가 들어 있으며, 클립을 사용해 의류에 부착된 상태를 유지할 수 있습니다.

👕 AeroWear 사용 방법

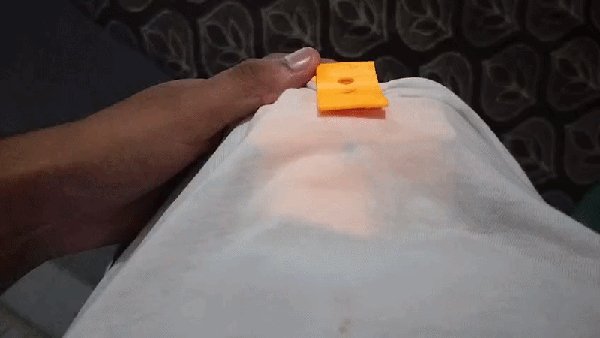

1. 클립 2개를 사용해 AeroWear를 셔츠나 바지의 허리 부분에 부착하세요.
2. 공기 흐름이 몸을 향하도록 공기 노즐을 셔츠 안쪽에 배치하세요.
3. 포텐셔미터를 돌려 팬을 작동하세요.
4. 포텐셔미터를 돌려 공기 흐름을 조절하고 편안한 정도에 맞추세요.
5. 평소처럼 움직이세요—AeroWear는 의류에 부착된 상태를 유지하므로 손을 자유롭게 사용할 수 있습니다.
6. 배터리 잔량이 부족하면 적합한 USB 전원을 TP4056 충전 포트에 연결하여 충전하세요.
7. 또한 외장 보조 배터리를 사용하면 콘센트에서 멀리 떨어진 곳에서도 더 오래 작동시킬 수 있습니다.

🌪️ AeroWear가 특별한 이유

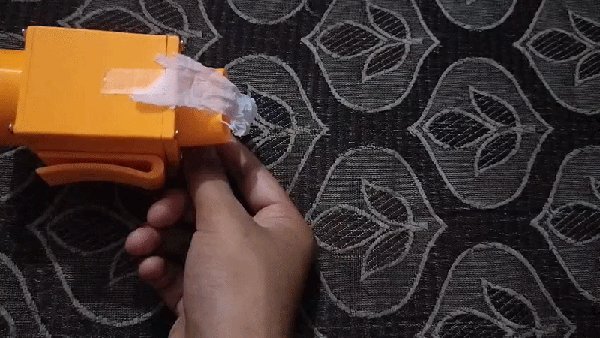

들고 있거나 어딘가에 놓아야 하는 일반 휴대용 선풍기와 달리, AeroWear는 사용자의 움직임을 따라갑니다. 노즐이 의류 안쪽으로 공기를 보내 땀을 흘릴 때 쌓이는 따뜻한 공기와 습기를 순환시키는 데 도움을 줍니다.

걷거나, 요리하거나, 뒷마당에서 일하거나, 여행하거나, 단순히 야외에서 휴식을 취할 때에도 AeroWear는 손을 사용하지 않고 개인용 바람을 선사합니다.

✨ 최종 모습

이제 완성된 AeroWear입니다!

AeroWear — 바람을 입으세요. 🌬️

더운 날을 조금 더 편안하게 만들어 주도록 설계된 소형 웨어러블 기기—어디를 가든지.

---
