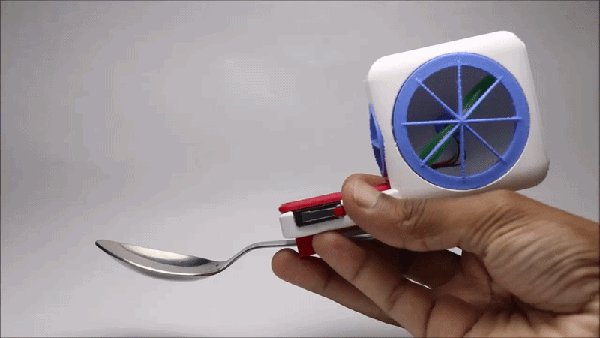

안녕하세요, 멋진 여러분! 이번 인스트럭터블에서는 제가 이 멋진 숟가락을 어떻게 만들었는지 보여드릴게요!
이름만 봐도 이 기기가 무슨 용도인지 이미 아시겠죠! 하지만 이게 실제로 어떤 기능을 하는지 완전히는 모르실 거예요!
이번 인스트럭터블에서는 제가 이 작품을 어떻게 만들었는지와 이를 제작하게 된 이유를 소개해 드리겠습니다!
면이나 뜨거운 국 한 그릇을 서둘러 먹다가 혀를 데인 적이 있으신가요?
일생에 한 번쯤, 혹은 여러 번 이런 상황을 겪어보셨을 텐데, 제 경우엔 뜨거운 국수를 먹다가 혀를 데인 적이 몇 번이나 있습니다.
다른 사람들한테서 도움을 받을 수 없었기 때문에, 제가 직접 해결해 보기로 했고, 여러분께도 이 방법을 알려드려서 통증 없이 라면이나 국 한 그릇을 즐기실 수 있도록 하고 싶었습니다.

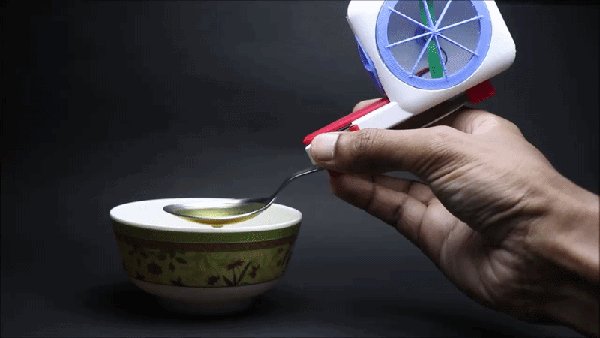

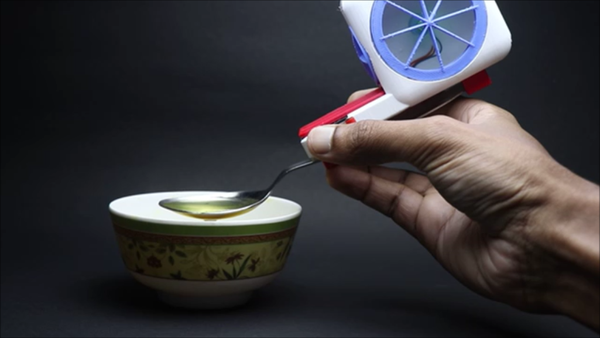

이 멋진 숟가락을 사용하면, 음식에 직접 바람을 불어넣을 필요(일반적인 전통 방식) 없이도 숟가락에 담은 뜨거운 음식을 식힐 수 있습니다.

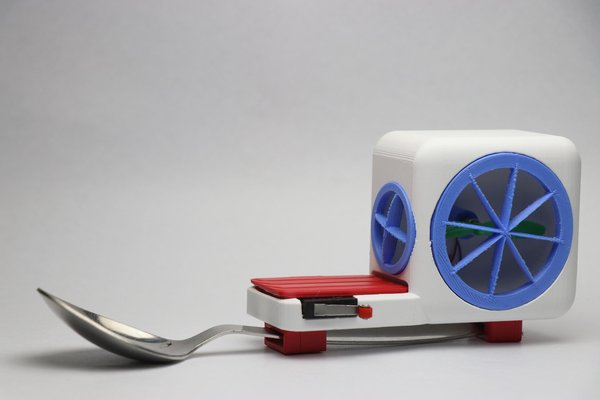

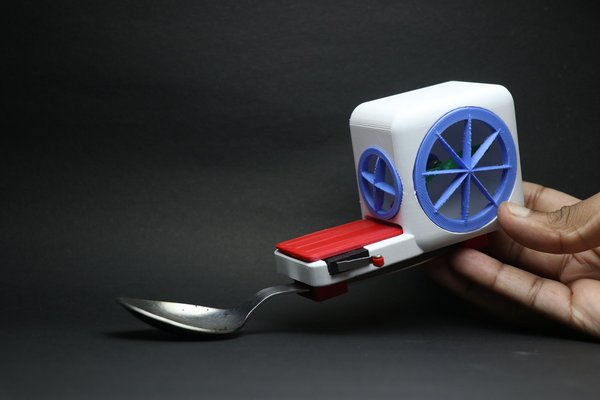

내부에 코어리스 DC 모터 팬이 장착되어 있어 공기를 흡입해 음식 쪽으로 불어주므로 시간을 절약해 줍니다!
버튼을 누르면 손가락 근처에 있는 선풍기가 작동하며, 필요할 때마다 선풍기를 간편하게 켜고 끌 수 있습니다.

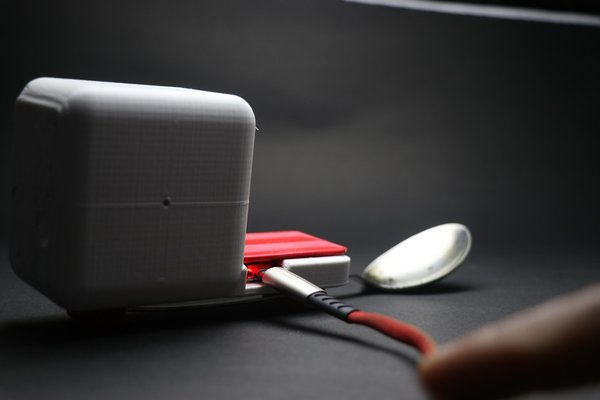

내부에 장착된 리튬 폴리머 배터리로 구동되며, 타입 C 충전 케이블로 충전할 수 있습니다.
이 프로젝트를 완성하는 데 필요한 모든 재료를 다 드렸으니, 여러분이 직접 만들어 보시는 모습이나 적어도 그릇에 담긴 수프 사진을 보고 싶네요!!

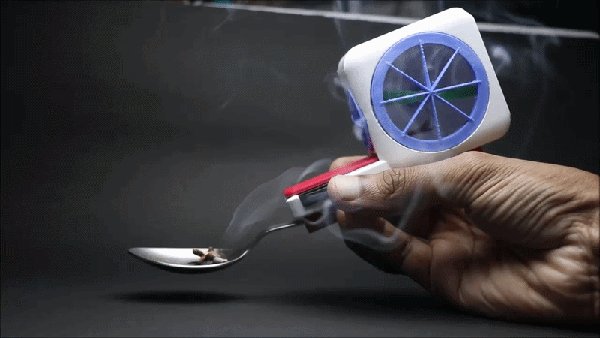

추신: 증기나 음식에서 나오는 수증기가 거의 보이지 않아서, 선풍기에서 불어오는 바람을 더 선명하게 보여드리기 위해 향을 사용했습니다. 뭐, 이건 수프나 국수 요리할 때 정말 잘 어울릴 거예요.
지금까지 이 프로젝트를 시작하게 된 계기에 대해 이야기해 드렸습니다. 자, 이제 본격적으로 만들어 봅시다.
편집하실 수 있는 모든 디자인 파일을 드렸으니, 해당 파일을 수정하시거나 제가 제공한 파일을 그대로 사용하셔서 이 프로젝트를 진행하시면 됩니다.
이 멋진 숟가락 프로젝트를 만드는 데 필요한 재료입니다. 더 빠르게 제작할 수 있도록 가까이에 준비해 두세요.

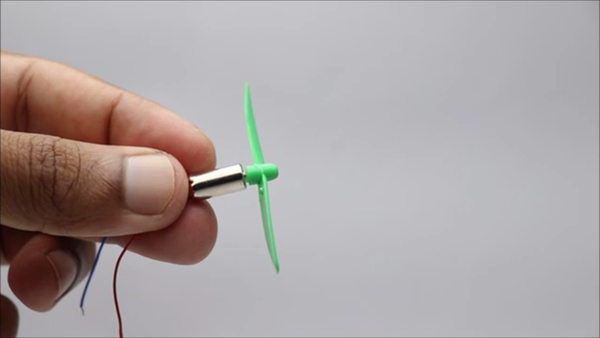

코어리스 DC 모터(제조사: amzon
프로펠러(연질 플라스틱)

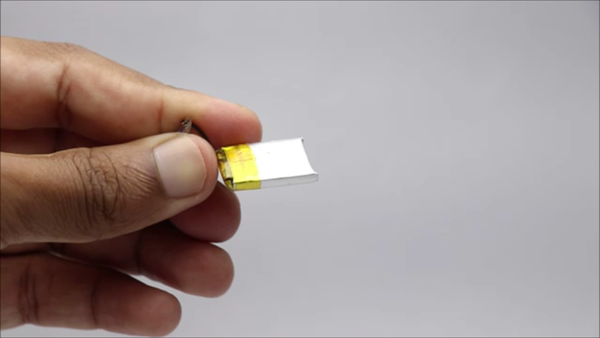

리튬 폴리머 배터리

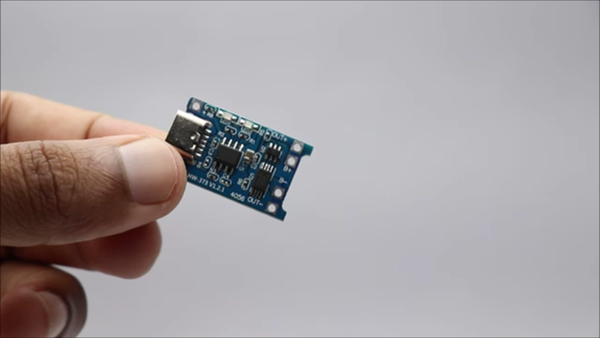

TP4056 충전 모듈
숟가락
국수/수프 한 그릇
Cura Slicer(또는 다른 슬라이서)
초강력 접착제
납땜기
몇 개의 케이블
이 링크들은 제휴 링크이며, 추가 비용 없이 적격 판매가 발생하면 제가 소정의 수수료를 받습니다.

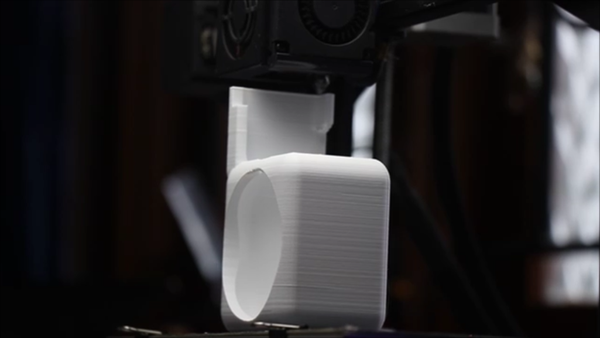

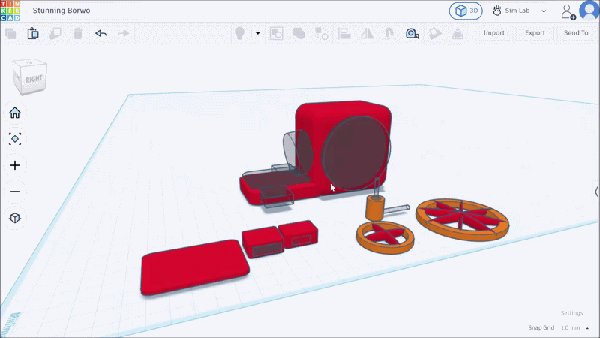

최종 디자인을 완성하기 전에 먼저 종이에 여러 가지 디자인을 그려보았습니다. 수많은 시행착오를 거친 끝에 TinkerCad를 사용하여 디자인을 완성했습니다.
통풍구 그릴과 방향은 모두 원활한 공기 흐름을 확보하고, 숟가락에 실린 액체가 쏟아질 정도로 공기가 과도하게 유입되지 않도록 하는 것을 최우선 원칙으로 삼아 설계되었습니다.
실무적인 방법을 통해 공기 유량을 계산해 보았으며, 앞으로 그 내용도 확인하실 수 있습니다.
이 멋진 숟가락 프로젝트에 필요한 모델을 3D 프린터에서 출력할 수 있도록 제 STL 파일 링크를 남겨두었습니다.

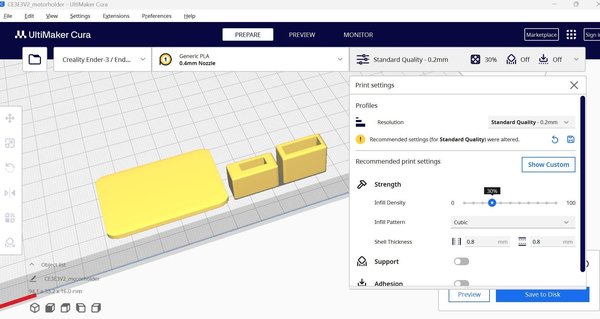

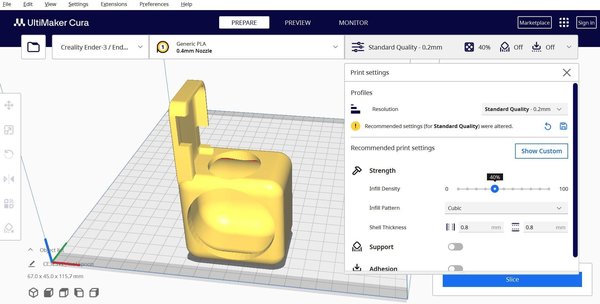

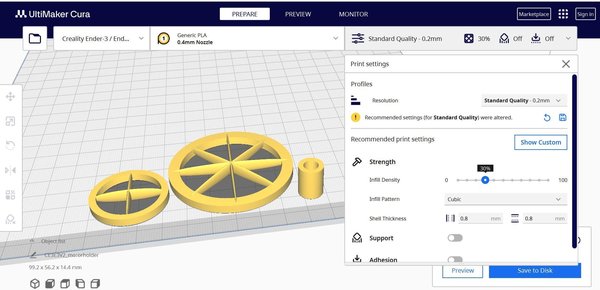

제가 Cura 슬라이서에서 사용할 인필 비율 및 기타 설정들을 확인해 보실 수 있습니다.
제가 여기에서 한 것처럼 부품의 배치 위치를 똑같이 맞추고 있는지 확인해 주세요.
이 단계의 위 이미지를 참고하여 문제 없이 오류 없이 인쇄할 수 있도록 하세요.

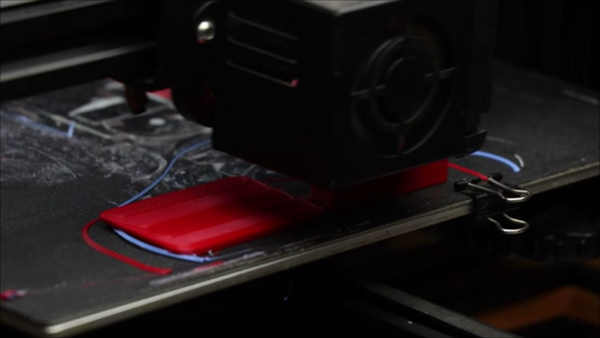

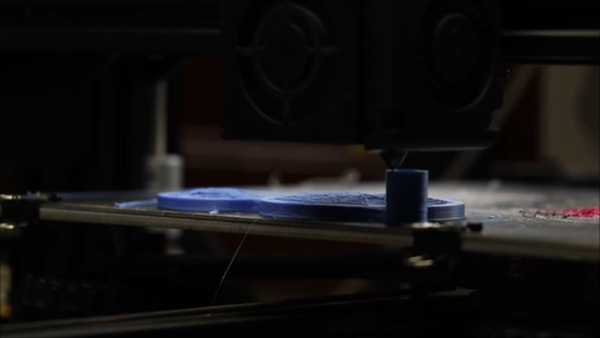

저는 PLA 필라멘트를 사용하여 부품을 출력할 예정이며, 여러분도 같은 재질을 사용하시면 됩니다. 3D 프린팅 시 색상 선택은 여러분의 재량에 맡기겠습니다.
슬라이싱 시 래프트나 지지대를 전혀 사용하지 않으므로 후처리가 필요하지 않습니다.
이 프로젝트에서 인쇄하게 될 부분은 총 6개입니다.

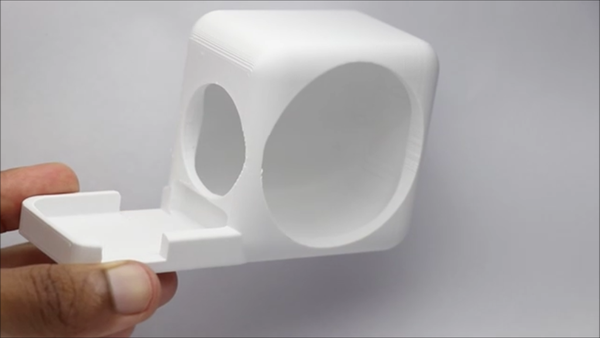

메인 프레임 – 모든 전자 부품과 공기 흐름 장치가 들어 있는 부분입니다.

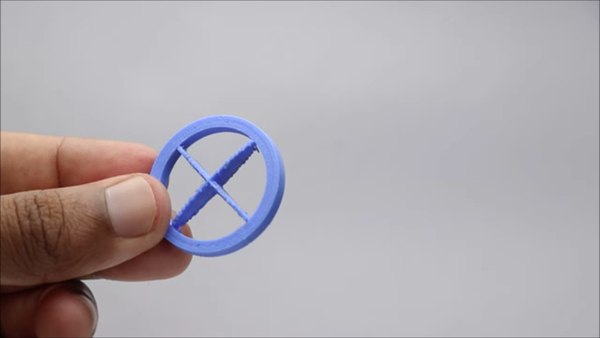

전면 통풍구는 외부 공기가 유입되도록 하면서, 혹시 있을지 모르는 곤충의 침입을 막아줍니다!
측면 통풍구 – 음식으로 향하는 공기 흐름

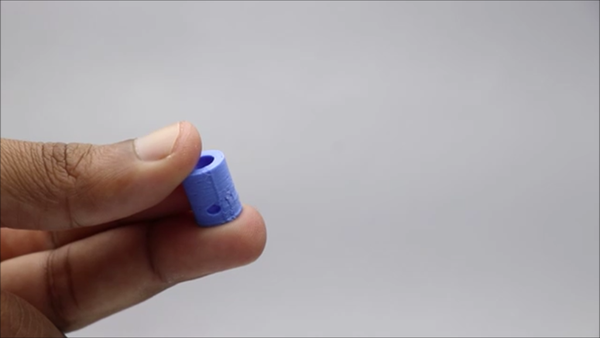

코어리스 모터 홀더 - 메인 프레임과 정렬할 수 있도록 하단에 작은 구멍이 뚫려 있습니다.

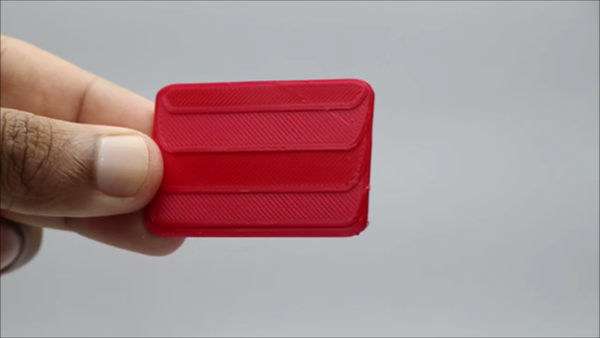

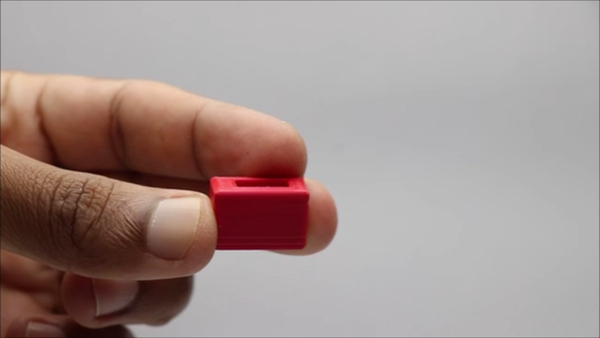

숟가락 거치대 - 이 부품은 외부(숟가락을 고정하는 본체 프레임의 밑부분)에 부착되어 있습니다.

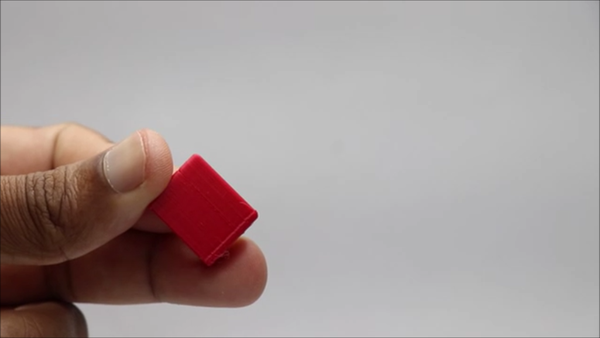

모든 전자 부품을 가려주는 상단 덮개 또는 전자 부품 케이스 덮개
이 프로젝트를 위해 3D 프린팅으로 제작한 모든 부품을 보여드렸습니다. 조립할 때 어떤 부품도 빠뜨리지 않도록 이 목록을 잘 보관해 두시기 바랍니다.
프린트 베드에서 통풍구 부품을 빼낼 때는 통풍구 핀이 깨지기 쉬우므로, 힘을 가하면 부러질 수 있으니 주의해야 합니다.
이 부분은 이번 프로젝트에서 가장 중요한 부분이기 때문에, 여러 가지 요소를 종합적으로 고려하여 코어리스 모터용 3D 프린팅 부품을 제작했습니다.

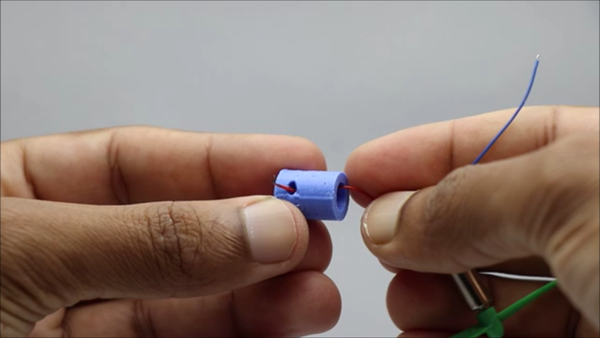

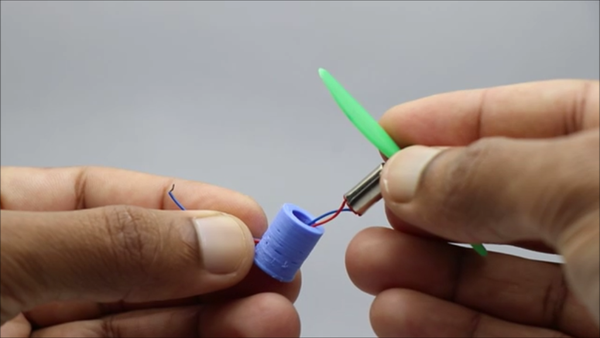

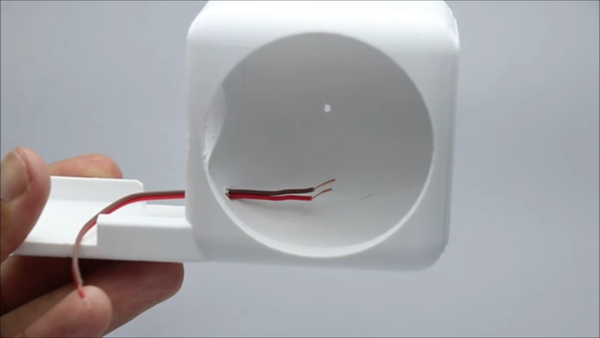

모터 하단에 있는 코어리스 모터 홀더의 구멍을 이용하여 모터에서 나오는 전선을 정리하십시오.
홀더의 밑면 구멍과 프레임의 작은 구멍은 정렬을 더 쉽게 할 수 있도록 의도적으로 마련된 것입니다.
이 홀더들에 초강력 접착제를 바른 다음, 접착제를 더 바르고 다시 접착제를 사용하여 이 홀더들을 베이스 부분(중앙 안쪽)에 연결하세요.

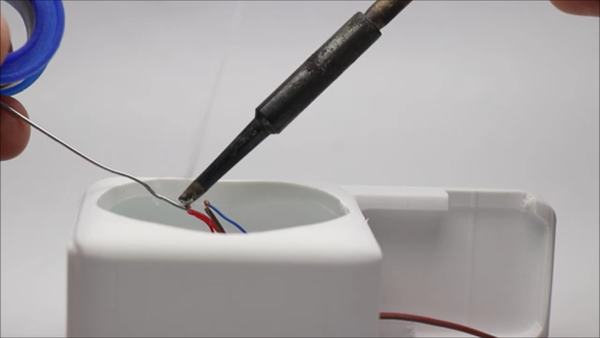

코어리스 모터의 전선 길이가 너무 짧기 때문에, 여분의 케이블을 사용하여 단단히 연결되도록 납땜할 예정입니다.

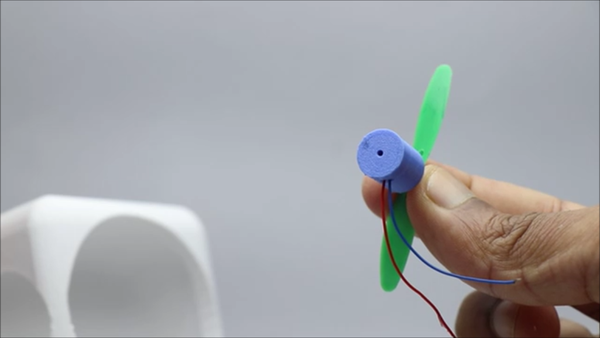

코어리스 모터를 설치하려면 다음의 간단한 단계를 따르십시오.
모터 설치를 마친 후에는 프로펠러가 자유롭게 회전하는지 작동 상태를 확인하세요. 문제가 없다면 이제 그릴을 장착해도 됩니다.

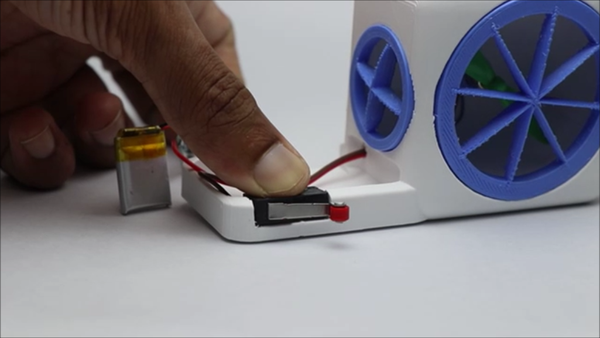

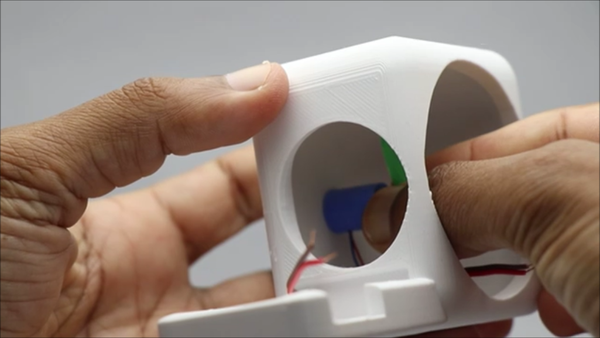

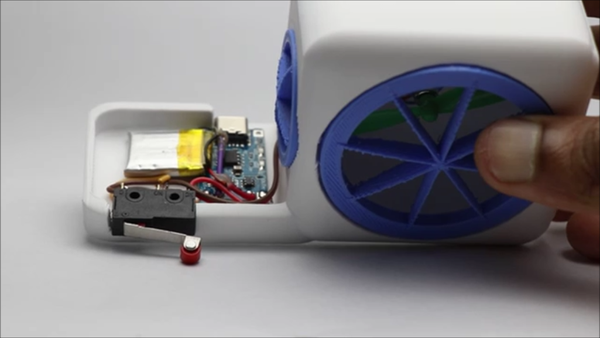

먼저 메인 프레임의 지정된 공간에 전자 부품을 장착하겠습니다. 코어리스 모터 홀더를 부착할 때는 슈퍼글루를 사용하는 것을 잊지 마세요.
이제 이 모든 부품을 다 조립했다면 회로를 테스트한 다음, 전자 부품을 넣을 수 있도록 상단 덮개를 닫으세요.

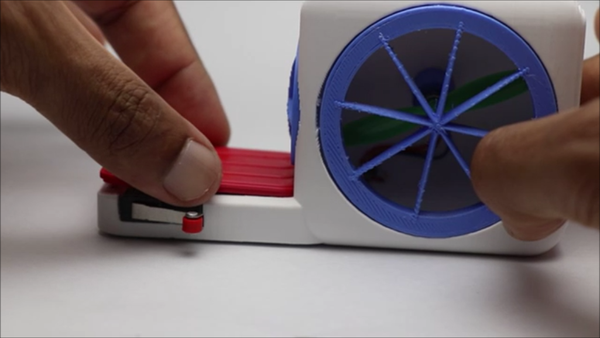

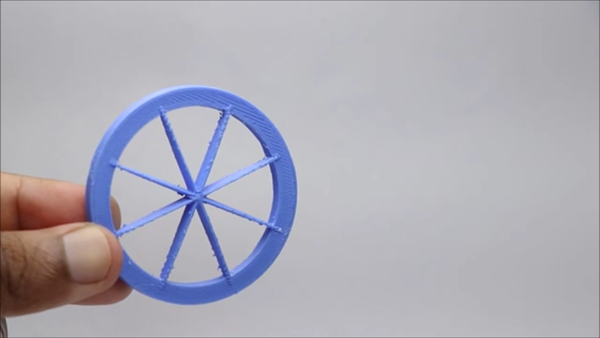

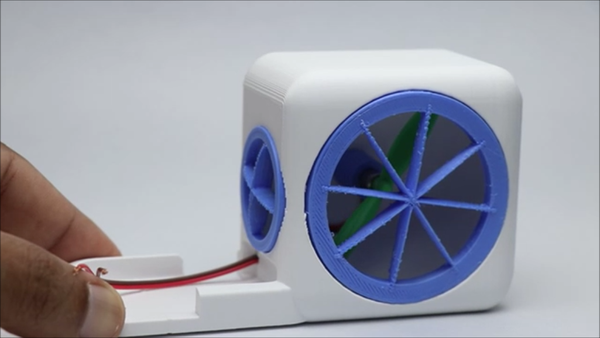

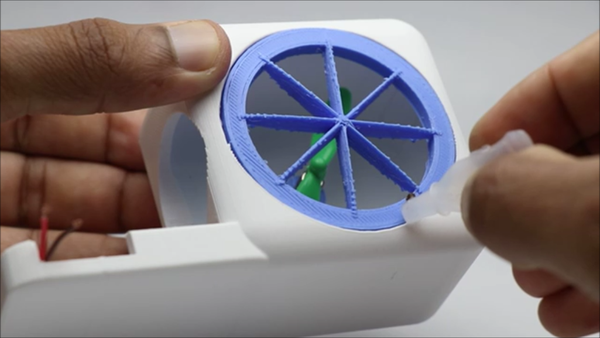

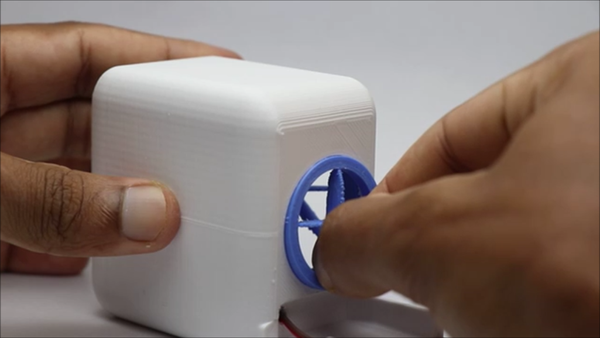

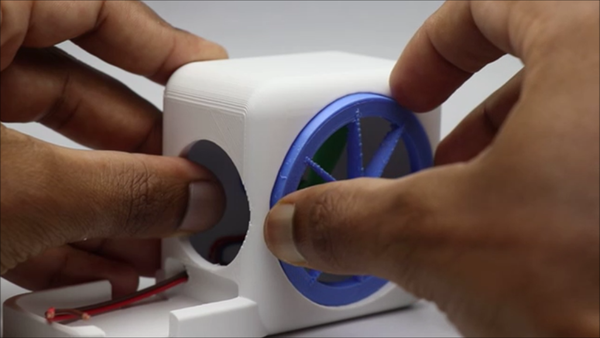

이 과정을 마친 후에는 전면 통풍구 그릴(더 큰 것)을 부착할 수 있습니다. 슈퍼 접착제를 사용하기만 하면 링에 쉽게 끼워집니다.
그 다음에는 측면 통풍구에도 같은 과정을 반복하세요. 이 부분도 슈퍼 접착제를 사용하고, 프레임에 단단히 붙을 때까지 꽉 잡아주면 됩니다.
이제 거의 다 끝났습니다. 남은 건 숟가락 받침 하나뿐입니다.
저는 스테인리스 스푼을 사용할 예정인데, 표준 사이즈로 제공됩니다! 그렇지 않더라도 걱정하지 마세요. 홀더는 조절이 가능하니까요.
마지막에 3D 프린터로 만든 숟가락 거치대를 추가했는데, 그것도 보실 수 있을 거예요.
숟가락의 디자인이 프레임과 잘 맞아떨어지기 때문에, 숟가락을 단단히 고정하고 호환성을 극대화할 수 있도록 2개의 홀더를 사용하고 있습니다.
이 프로젝트의 회로는 매우 간단합니다. 초보자라면 회로를 조립하는 단계를 설명해 드리겠습니다.

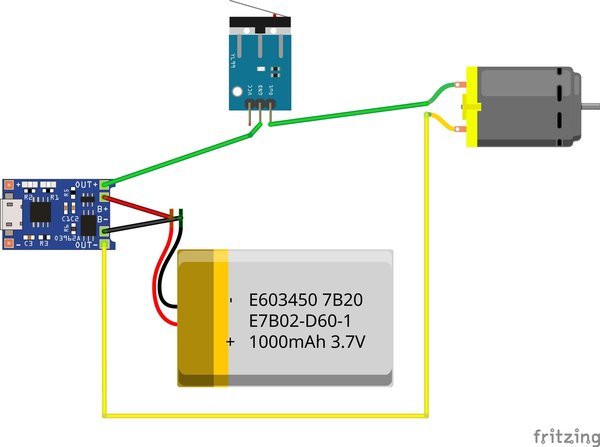

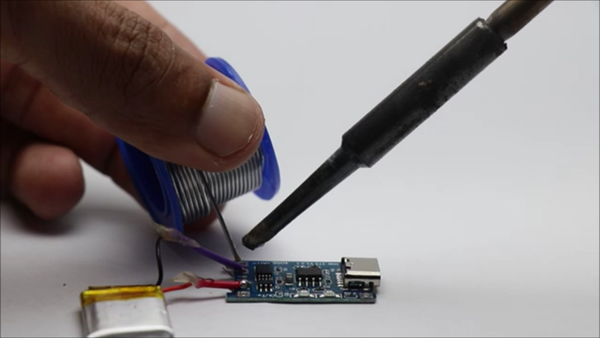

총 4개의 부품이 있으며, 먼저 리튬 폴리머 배터리를 충전 보드에 납땜하겠습니다.
TP4056에는 핀이 4개 있습니다. 2개는 배터리 입력용이고 나머지 2개는 출력용입니다. 여기서는 먼저 배터리를 납땜합니다.

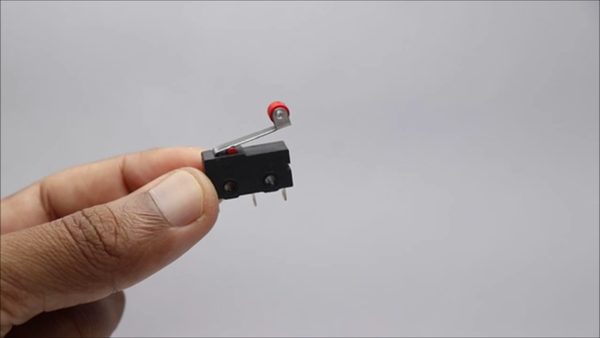

이제 출력 단자 2개가 남았습니다. 양극 출력 단자에는 코어리스 DC 모터의 양극 단자를 연결하고, 음극 단자에는 리미트 스위치의 중앙 핀을 연결하겠습니다.
이제 리미트 스위치의 첫 번째 핀을 TP4056 충전 보드의 출력 핀 중 음극에 연결합니다.
이로써 연결이 완료됩니다.
리미트 스위치를 누르면 코어리스 모터가 작동하는 것을 확인할 수 있습니다.
회로를 확인한 후 전자 부품을 넣을 케이스의 덮개를 닫을 수 있습니다. 가장자리 사이에 순간접착제를 한 방울 떨어뜨리고 몇 초 동안 눌러 고정하세요.

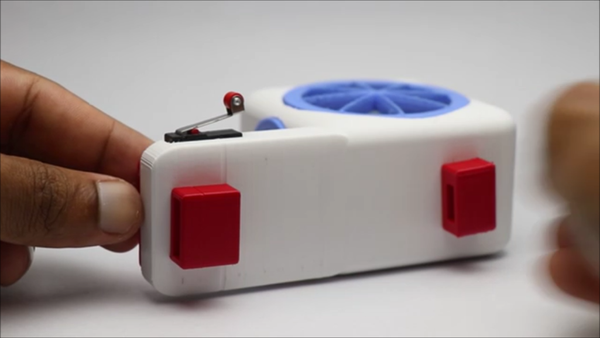

이제 프로젝트를 마무리할 시간입니다. 이를 위해 그 악명 높은 숟가락 거치대를 사용할 것입니다!
제가 이 제품을 2개 사용하는 데는 이유가 있습니다. 스테인리스 스틸 제품에는 숟가락 디자인이 서로 다르기 때문에 호환성을 최대한 높이고 싶었기 때문입니다.

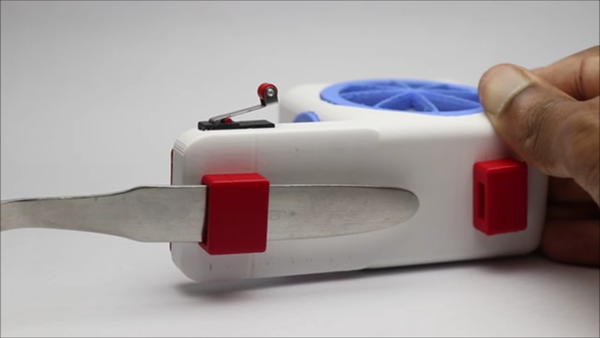

이 두 개의 홀더 중, 완전히 속이 비어 있는 쪽을 먼저 접착한 다음, 그곳으로 숟가락을 끼워 넣습니다.
또 다른 부품은 뒷면에 다시 접착될 홀더로, 숟가락 뒷부분을 지지하는 역할을 하며, 공기가 직접 불어오도록 약간의 경사를 만들어 줍니다.
이것들을 받침대에 슈퍼글루로 붙이기만 하면 준비 완료입니다.

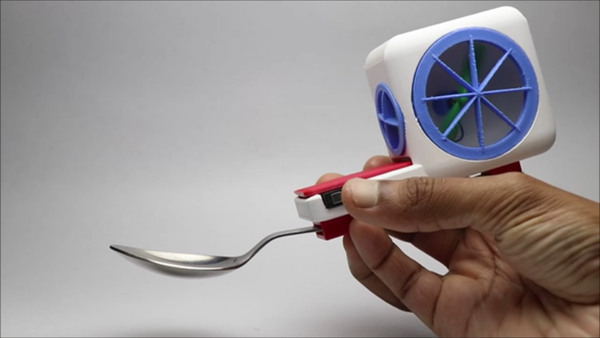

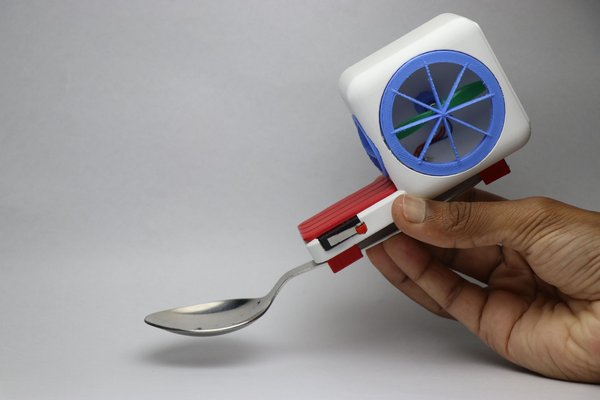

숟가락(제가 사용하는 숟가락 종류를 참고하세요)을 딱 끼우기만 하면 아무런 문제 없이 완벽하게 맞아 들어갑니다.
또한 무게 균형이 잘 잡혀 손에 쥐었을 때 매우 가볍게 느껴집니다. 이제 이 프로젝트가 제대로 작동하는지 테스트해 볼 수 있습니다.
이 프로젝트를 활용하는 것은 정말 재미있을 뿐만 아니라 실용적이기도 합니다. 단순히 꾸미는 데 그치지 않고 실제로도 잘 작동하는데, 여러분이 직접 확인하실 수 있도록 이 영상에 몇 가지 클립을 첨부해 두었습니다.

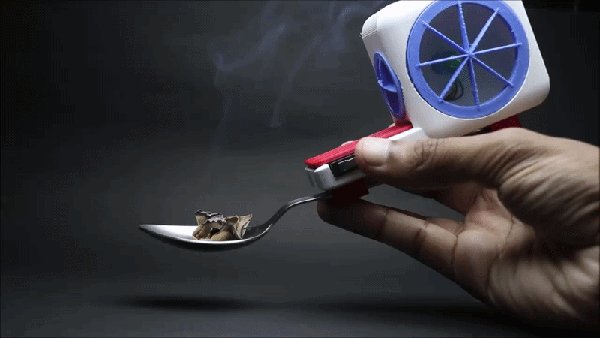

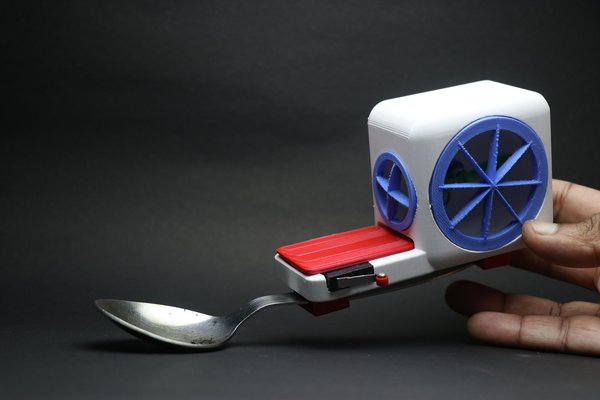

이 숟가락은 일반 숟가락처럼 사용할 수 있으며, 음식이 뜨거울 때는 버튼을 누르기만 하면 음식 쪽으로 공기가 불어오는 것을 바로 확인할 수 있습니다.
혹시 ‘여기서 나오는 공기만으로도 충분하지 않을까?’ 하는 의문이 들 수도 있겠네요.
네, 그 정도면 넉넉해요. 수프가 날아가 버리지 않을 정도로 적당한 바람이 나오도록 의도적으로 바람의 방향을 조절하고 있거든요!
이 제품의 사용 시간은 꽤 괜찮은 편이며, 배터리가 다 떨어지면 USB 충전 포트에 연결하기만 하면 잠시 후 다시 사용할 수 있습니다.
이 프로젝트가 도움이 되셨으면 좋겠습니다. 궁금한 점이 있으시면 댓글로 질문해 주시고, 제작 과정과 다양한 테스트를 담은 이 동영상 튜토리얼도 꼭 시청해 주세요.
감사합니다. ‘i made it’ 코너에서 여러분의 제작물을 볼 수 있기를 기대합니다!
