얼마 전, 대형 마트를 둘러보던 중 “휴대용 에어컨”이라고 광고하는, 그 작은 늪식 냉각기 형태의 제품을 하나 발견했습니다. 꽤 멋져 보였지만, 본질적으로 플라스틱 판에 선풍기를 붙여놓은 것에 40달러나 쓸 생각은 전혀 없었습니다. 그래서 3D 프린터와 서랍 속에 방치되어 있던 여분의 취미용 선풍기 몇 개를 활용해 직접 만들어 보면 어떨까 하는 생각이 들었습니다.
이 글은 제가 폐부품과 3D 프린터를 활용해 10달러도 안 되는 비용으로 작동하는 시제품을 만든 과정에 대한 이야기입니다. 함께 제공되는 제작 가이드를 따라 여러분도 직접 만들어 보실 수 있습니다!

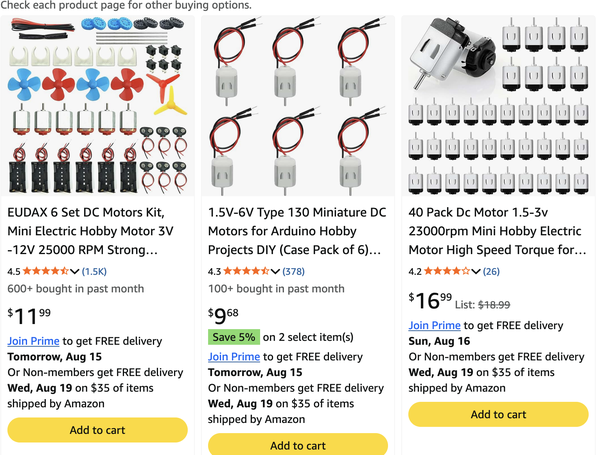

준비물로는 저렴한 전선, 소형 DC 공예용 모터, 그리고 배터리로 전원을 공급할 수 있는 장치가 필요합니다. 아마존에서 공예용 모터, 팬, 배터리 홀더가 포함된 저렴한 키트(보통 멀티팩 기준 약 10달러)를 찾을 수 있지만, 솔직히 말해 잡동사니 서랍에 있는 여분의 부품만으로도 충분히 작업에 사용할 수 있을 것입니다. 3D 프린터도 필요하지만, 고사양 기기를 구할 필요는 없습니다. 이 디자인의 경우, 오래된 Ender 3도 최신형 X2D만큼 잘 작동할 것입니다. 그리고 말할 필요도 없겠지만, 전선을 연결할 수단이 필요합니다. 저는 납땜을 선택했지만, WAGO 커넥터나 다른 전선 연결 방법도 괜찮습니다.
(참고: 위 이미지에서는 작업을 진행하면서 바로 인쇄하고 있었기 때문에 일부 부품이 빠져 있지만, 모든 부품을 빠짐없이 확인할 수 있도록 이 방법을 권장하지는 않습니다.)
다음은 Makerworld 또는 Printables에서 모델을 찾을 수 있는 링크입니다:

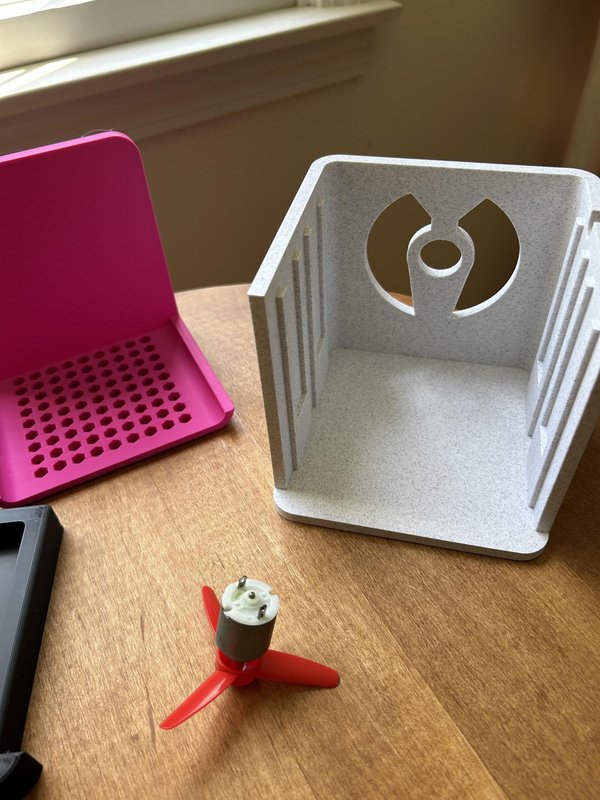

권장 설정은 .3MF 파일 자체에 포함되어 있지만, 간단히 요약하면 다음과 같습니다. 한 가지 예외를 제외하고는 일반적인 0.2mm 레이어 높이 설정을 사용하세요. 드립 트레이의 상단 표면에는 다림질 기능을 활성화하여 물이 조금 덜 새도록 하세요.

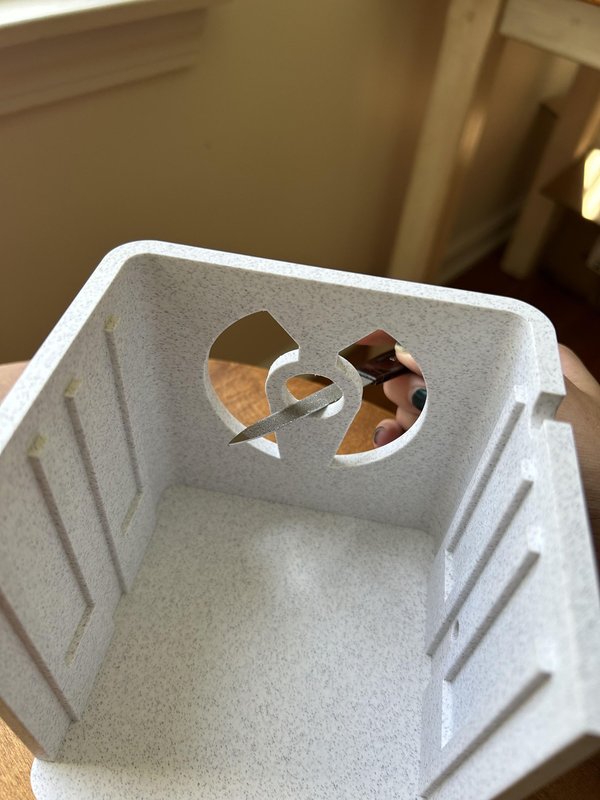

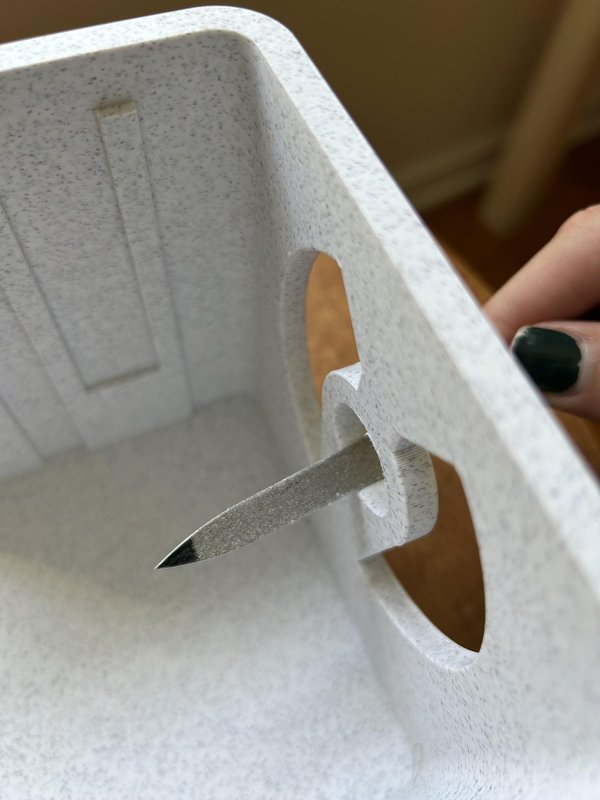

프린터의 품질과 슬라이서 설정에 따라, 부품이 제대로 고정되도록 파일을 가져와 모서리 일부를 다듬어야 할 수도 있습니다. 다만, 너무 많이 깎아내지 말고 팬 모터가 끼워지는 부분에 충분한 재질이 남도록 주의하세요.

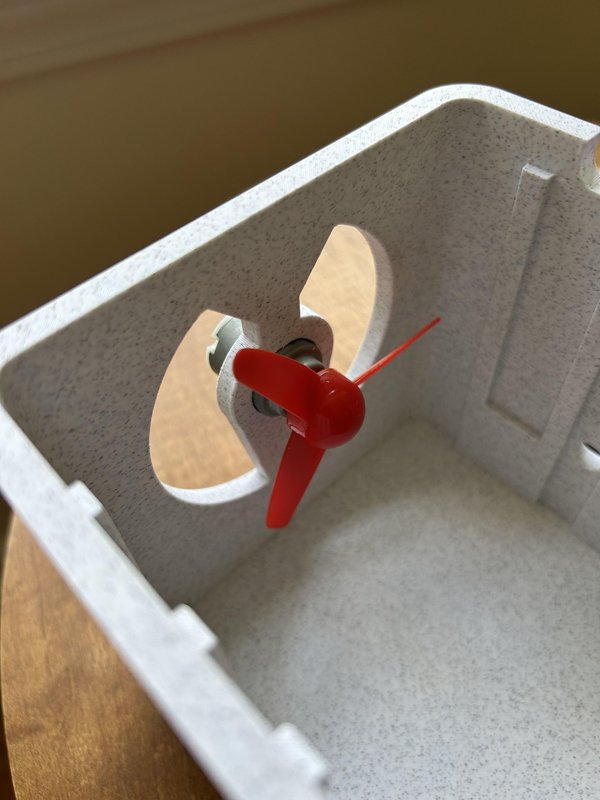

여기서는 딱히 할 말이 없네요. 그냥 모터를 밀어 넣은 다음 팬을 끼우기만 하면 됩니다.
제대로 맞지 않으면 다시 돌아가서 조금 더 갈아내면 되지만, 원래는 매끄럽게 딱 맞아야 합니다.

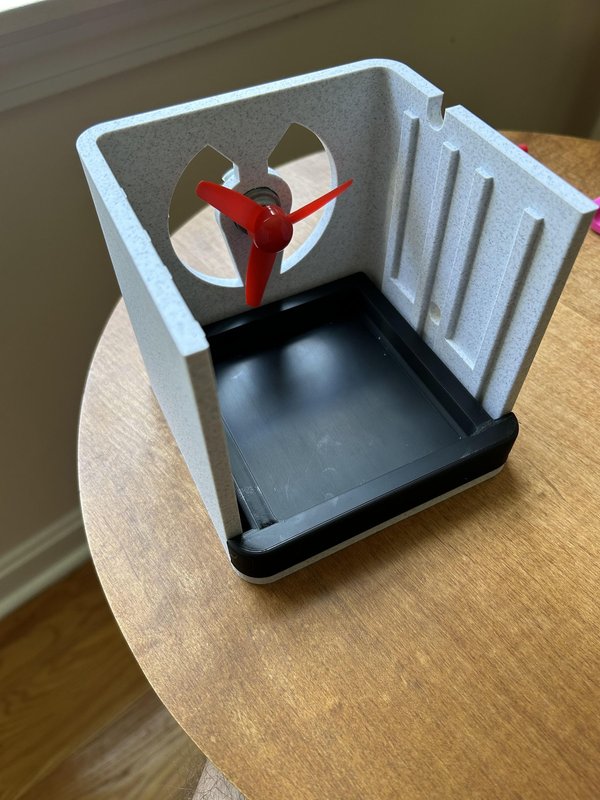

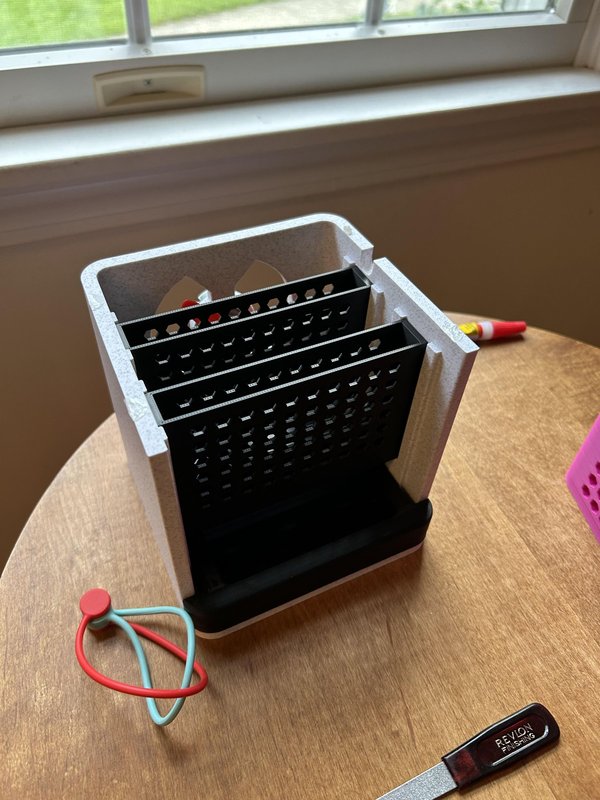

지금은 그냥 잘 맞는지 확인만 하시면 됩니다. 나중에 배선 작업이 끝나면 얼음을 넣어 주세요.

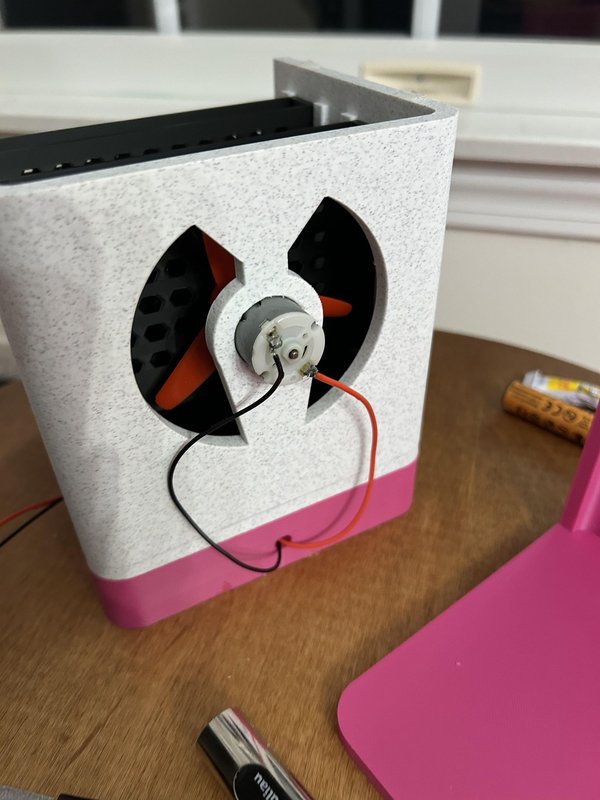

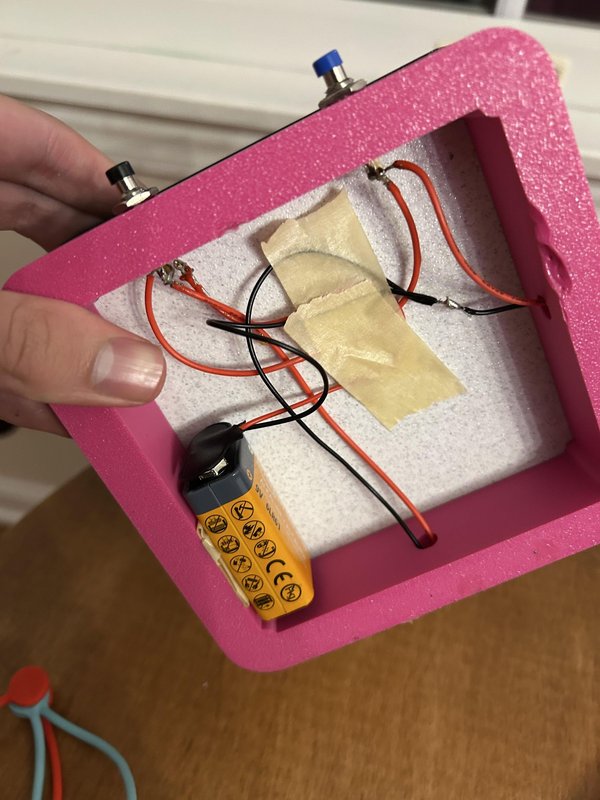

제가 배선한 방식에 대한 대략적인 그림입니다. 정확한 방법은 크게 중요하지 않습니다. 제 경우에는 9V 배터리가 달린 온/오프 스위치를 사용하고, 전선을 모터까지 연결했습니다. 또한 나중에 물 재순환 펌프를 추가할 경우를 대비해, 측면에 두 개의 전선이 연결된 두 번째 스위치도 남겨두었습니다.

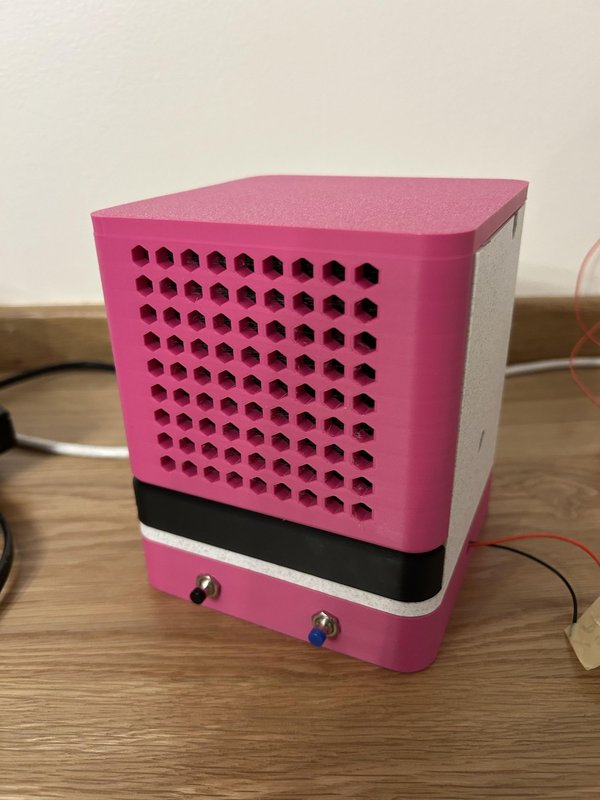

그 안에 얼음을 가득 채우고 뚜껑만 닫으면 끝! 3D 프린터와 서랍 속에 이미 굴러다니던 잡동사니만으로도 휴대용 습식 냉각기를 성공적으로 만들었습니다. 직접 프린팅하는 장점 중 하나는 자신의 취향에 가장 잘 맞는 색상으로 만들 수 있다는 점이죠.
그럼 다음에 만나요 -W
원문: https://www.instructables.com/3D-Printed-Micro-Swamp-Cooler/
