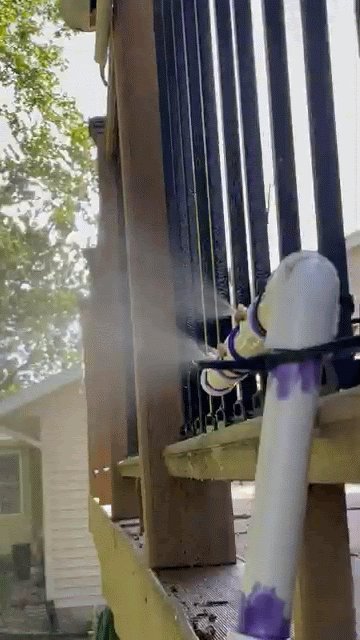

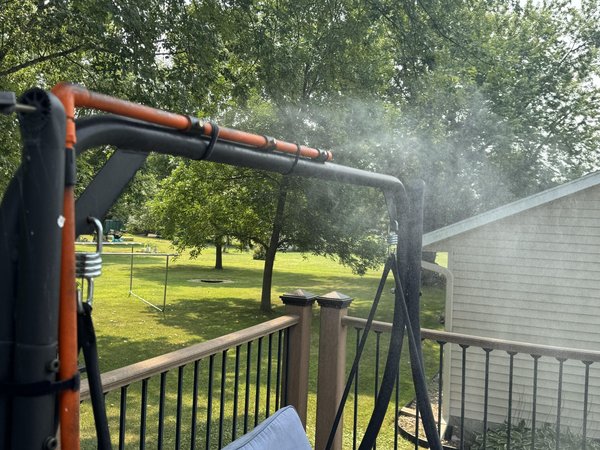

간단한 PVC 미스팅 바 하나에, 개집에 설치하는 호스 연결식 고정 버전과 어디서든 사용할 수 있는 휴대용 배터리 구동 버전을 더한 구성입니다.
안녕하세요, 여러분—
다음 야외 모임에서 영웅이 되고 싶으신가요? 아니면 더운 여름날 야외에서 지내는 반려견에게 더 시원한 공간을 마련해 주고 싶으신가요? 제가 도와드릴게요.
겉보기에는 어려워 보일 수 있는 프로젝트 중 하나지만, PVC를 자르고 접착할 수 있고, 구멍 몇 개를 뚫고, 그 구멍에 황동 노즐을 돌려 끼울 수 있다면 누구나 충분히 만들 수 있습니다. 저는 동일한 기본 미스팅 바를 중심으로 두 가지 버전을 만들었습니다. 하나는 정원 호스에 연결해 개집에 영구적으로 부착하는 고정식 장치이고, 다른 하나는 사람을 식혀 주기 위해 어디서든 사용할 수 있는 휴대용 배터리 구동 장치입니다.
개집 버전은 지난 네 번의 여름 동안 문제없이 작동했습니다. 휴대용 버전은 팝업 텐트와 데크 난간에 케이블 타이로 고정해 사용했으며, 이제는 가족 모임에 영구 초대될 정도로 인기가 많습니다.
미리 경고하자면, 더운 날에는 사람들이 이 주변으로 몰려듭니다. 가족 모임에서 댄 아저씨와 나누는 대화가 피할 수 없는 부작용이 될 수도 있습니다.
제가 만든 것
버전: 고정식
물 공급원: 정원 호스
최적의 용도: 야외 개집, 데크/파티오 또는 수도꼭지에서 어느 정도 가까운 다른 장소. 동물용일 필요는 없지만, 이 버전은 한곳에 고정해 둡니다.
버전: 휴대용
물 공급원: 5갤런 버킷, 12 V 펌프 및 배터리
최적의 용도: 팝업 텐트, 가족 모임, 파티오 및 근처에 호스 연결부가 없는 모든 장소
냉각 원리
테마파크의 냉각 미스터를 아시죠? 샤워를 마치고 나와 젖은 피부에 움직이는 공기가 닿을 때 느껴지는 차가운 공기도 아시죠? 둘 다 증발 냉각의 예입니다.
저는 로켓외과 의사가 아니므로, 짧고 비전문적으로 설명해 보겠습니다. 물을 아주 작은 물방울로 쪼개면 표면적이 크게 늘어납니다. 작은 물방울은 많은 양의 물보다 훨씬 쉽게 증발합니다... 정말 훨씬 쉽습니다. 물방울이 증발하면서 상변화에 주변 공기, 남아 있는 물, 주변의 모든 것에서 열을 사용하거나 흡수합니다. 그 결과 주변 공기가 더 시원하게 느껴집니다.
일반적으로 이런 증발식 냉각기를 사용해도 전혀 젖지 않지만, 젖는 것은 어렵지 않습니다. 얼굴을 분사 노즐에서 2인치 이내에 대면 미스트가 증발할 시간이나 공간이 충분하지 않습니다. 습도, 바람, 노즐 크기, 압력 및 거리가 모두 영향을 줍니다. 이 장치는 덥고 건조한 날씨에서 가장 잘 작동합니다. 후덥지근한 날에는 물방울이 더 천천히 증발하므로 냉각 효과는 줄고 젖는 정도는 더 커질 수 있습니다.
더운 날에는 이 장치가 정말 판도를 바꿉니다.

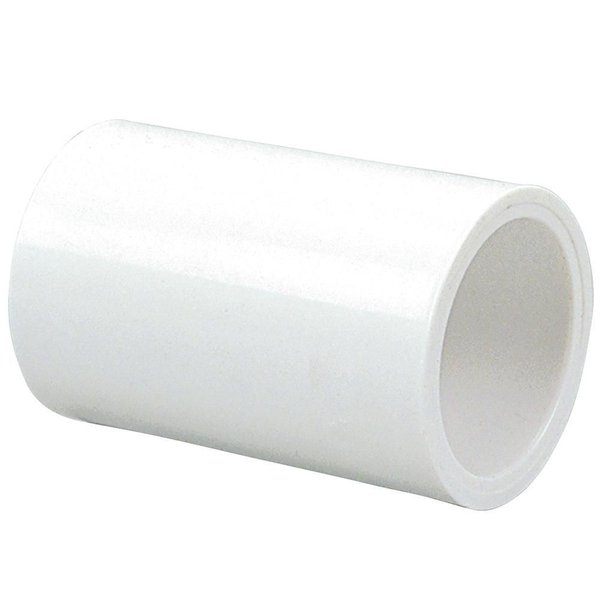

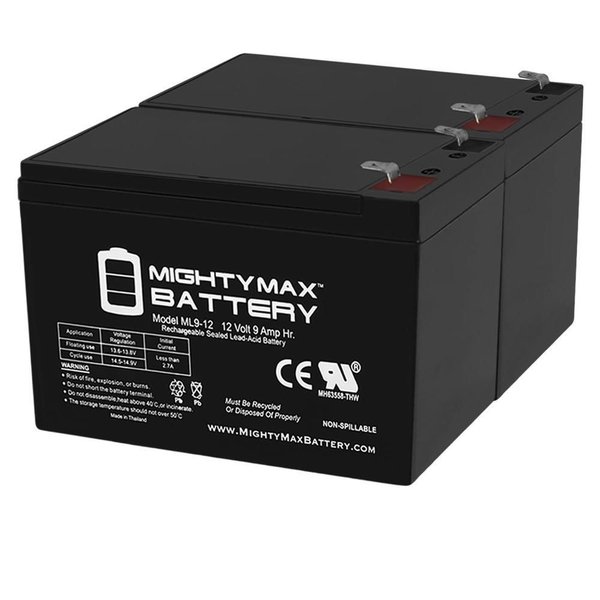

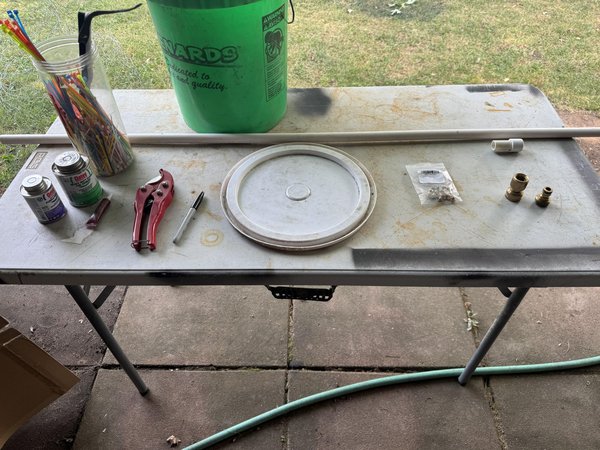

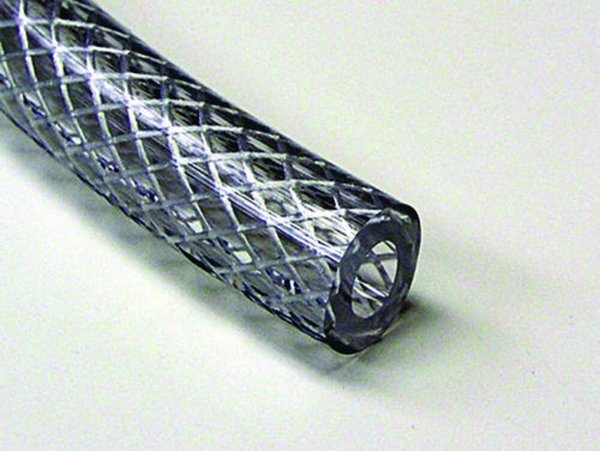

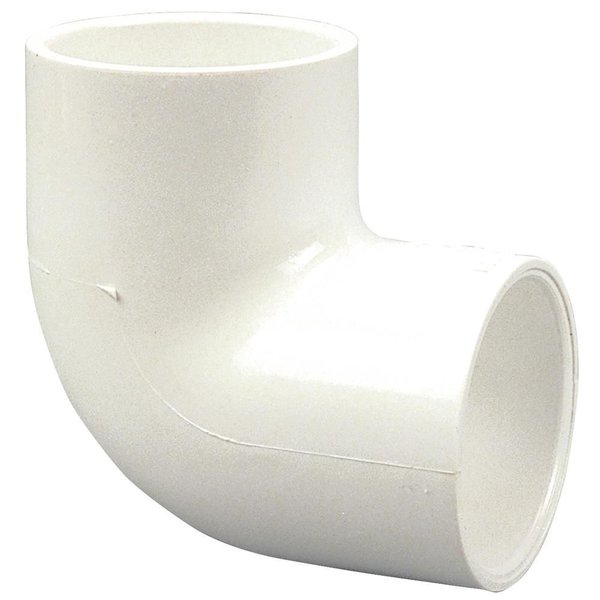

공용 미스팅 바 부품 – 1개 제작 기준 부품 목록입니다. (두 버전을 모두 만들 경우 2배로 준비하세요)
공구
고정식 버전용
휴대용 버전용

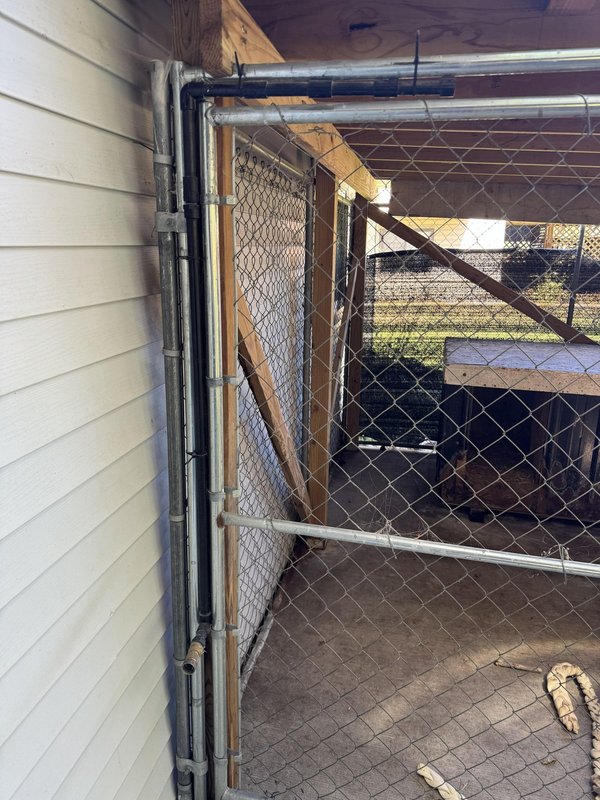

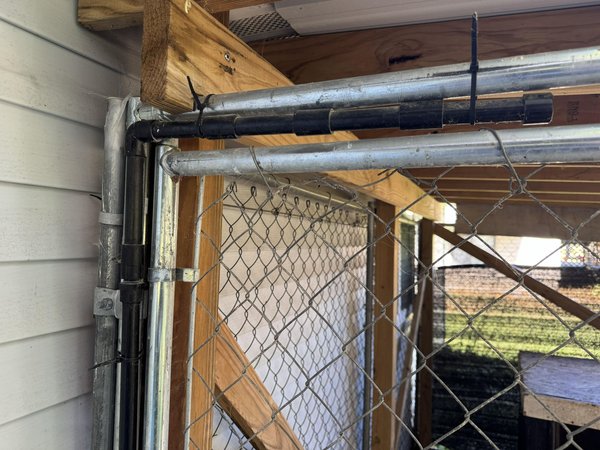

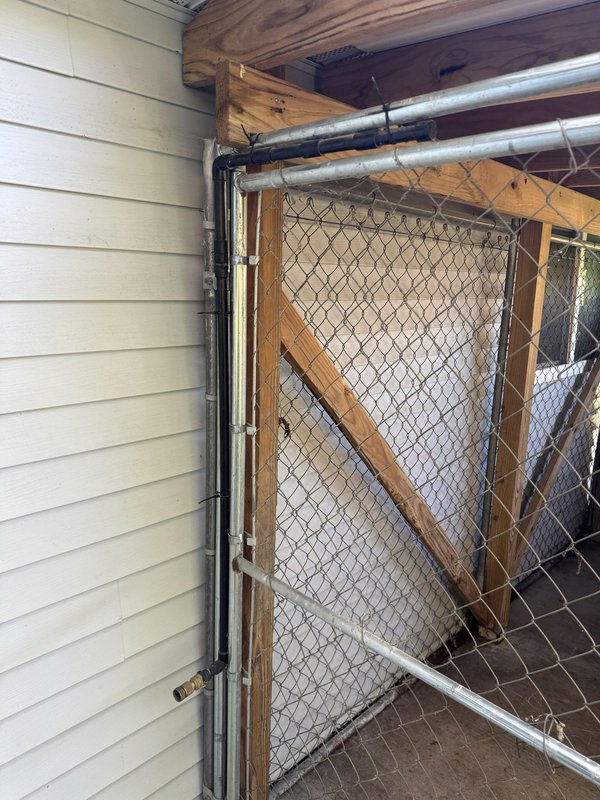

실제로 식히고 싶은 곳에서 시작하세요. 고정식/반려동물용 버전에서는 모든 부품이 개집 밖에 있고 우리 반려동물이 접근할 수 없도록 하는 것이 중요했습니다. 안에 뭐라도 있으면 녀석은 어떻게든 찾아내서 먹을 테니까요. 개집을 살펴보다가 문을 따라 미스트 바를 위쪽에 설치해도 방해가 되지 않는 지점을 찾았습니다.

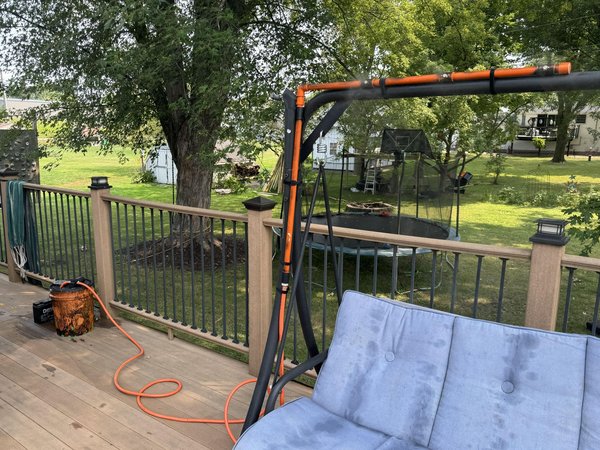

휴대용 버전에서는 캐노피나 데크 난간에 바를 걸어 두었을 때, 양동이와 배터리를 분무기에서 충분히 멀리 둘 수 있도록 호스를 넉넉히 준비하고 싶었습니다.
제 고정식 구조물에는 약 16인치 길이의 수평 미스트 바와 40인치 길이의 수직 공급관이 사용됩니다. 상단은 4인치짜리 조각 네 개를 노즐 커플링 세 개로 연결해 만들었습니다. 휴대용 버전에는 약 32인치 길이의 수평 구간과 26인치 길이의 수직 구간을 사용했습니다. 이 치수는 시작점으로만 생각하고, 상황에 맞는 치수로 만들면 됩니다. 노즐을 너무 가깝게 배치하면 안 됩니다. 미스트가 공기를 포화시켜 증발하지 못할 수 있습니다. 저는 4인치보다 가깝게 배치하지 않는 것을 권합니다.
피팅도 길이를 더하고, 설치 위치가 제 것과 완전히 같지는 않을 겁니다. 만약 같다면 조금 소름 돋네요.
***반려동물 안전 미스트는 추가적인 냉각 수단일 뿐, 그늘, 신선한 식수, 감독, 더 시원한 장소에 대한 접근을 대신하지 않습니다. 동물이 원할 때 언제든 미스트에서 벗어날 수 있도록 시스템을 설치하세요.***

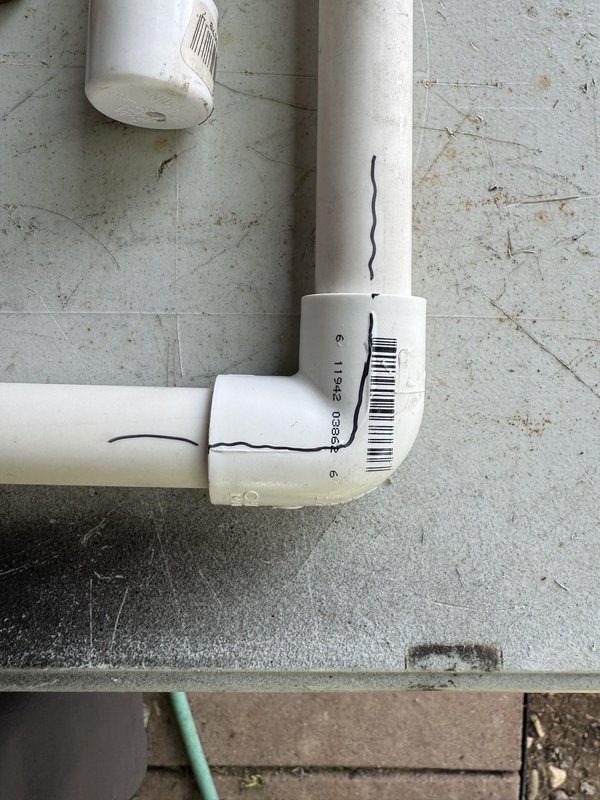

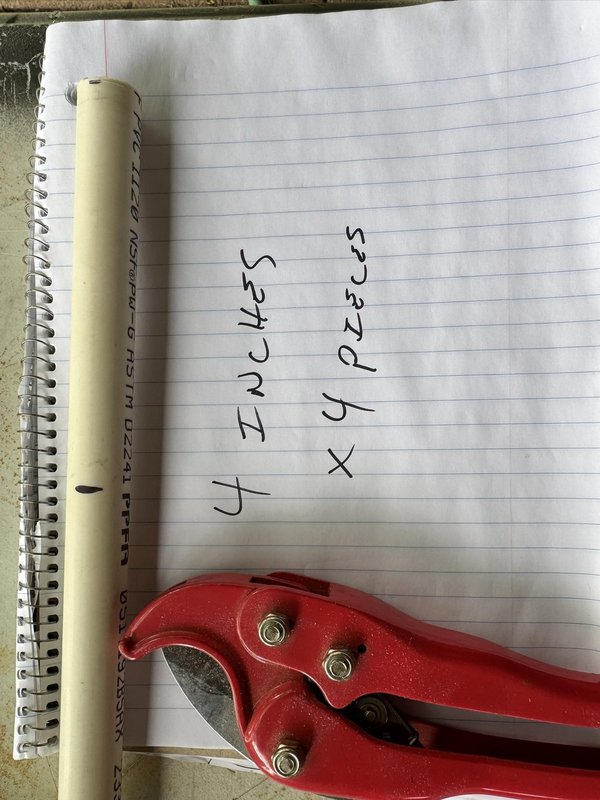

배치에 맞춰 PVC를 자른 다음, 프라이머나 시멘트를 사용하지 않고 모든 부품을 조립하세요. 이 단계에서 신중하게 그린 냅킨 스케치에 피팅의 폭이 빠졌다는 사실을 알게 됩니다. 영구적으로 접착한 실수를 톱으로 다시 자르는 것보다 가조립이 훨씬 쉽습니다.
제 고정식 바에서는 물이 아래쪽 연결부를 지나 수직 구간을 올라가고, 상단 엘보를 돌아 노즐 커플링 세 개를 통과한 뒤 캡이 씌워진 부품에서 끝납니다.
저는 끝 캡에서 물 공급원 쪽으로 거꾸로 조립하는 것이 가장 쉬웠습니다. 그냥 제 머리가 그렇게 작동할 뿐입니다.
조립 순서 끝 캡 → 짧은 PVC 구간 → 노즐 커플링 → 짧은 구간 → 노즐 커플링 → 짧은 구간 → 노즐 커플링 → 짧은 구간 → 상단 엘보 → 수직 구간 → 물 공급원 어댑터
모든 부품이 맞으면 각 파이프와 피팅을 가로지르는 직선 정렬 표시를 그리세요. 아니면 하지 마세요. 제가 당신 엄마는 아니니까요. 이 표시가 있으면 시멘트가 굳는 동안 미스트 노즐이 대체로 같은 방향을 향하도록 유지하기가 훨씬 쉽습니다.

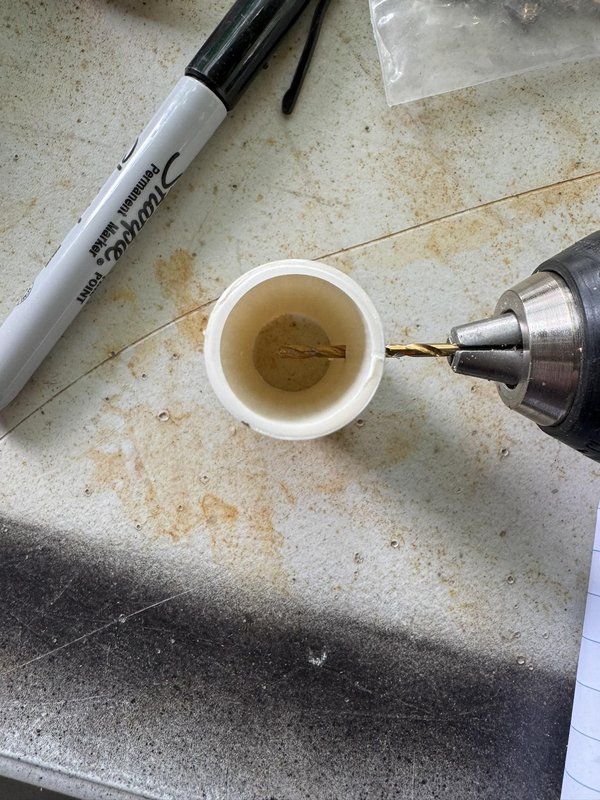

커플링 세 개를 각각 단단히 고정하고 중앙을 표시하세요. 한쪽 벽만 관통하도록 드릴링합니다. 피팅을 완전히 관통해서는 안 됩니다.
다음 단계에서는 탭을 사용해 PVC에 나사산을 만들었습니다. PVC는 부드러워서 약간의 힘만 주면 황동 노즐이 이론적으로 자체적으로 나사산을 낼 수도 있습니다. 하지만 안전 담당자에게 항의를 받고 싶지 않으므로 탭 사용을 강력히 권합니다. 알아서 하세요, 자기야.

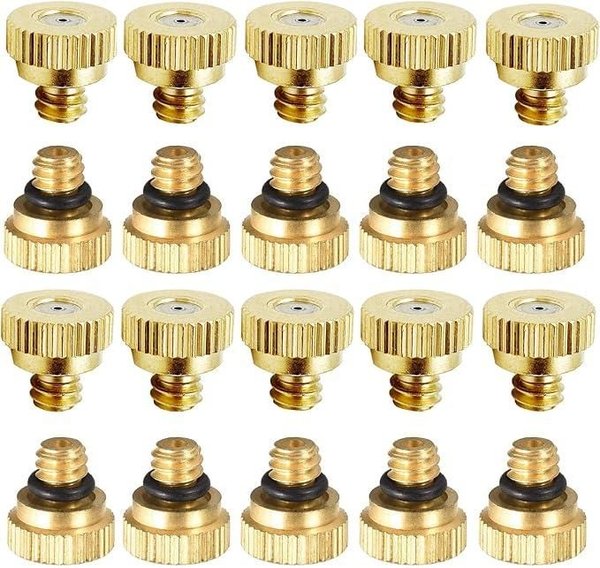

제 노즐은 10-24 UNC 나사산입니다. 저는 5/32인치 비트를 사용했고, 제 피팅에서는 잘 작동했습니다. #25 비트는 10-24용 표준 탭 드릴 크기이며 나사산이 조금 더 깊게 맞물리게 해 줍니다. 실제로 구입한 노즐에 맞춰 드릴과 탭을 선택하세요.
각 구멍에 탭을 천천히 넣으세요. 몇 바퀴 돌릴 때마다 탭을 빼서 플라스틱 칩을 제거합니다. PVC는 부드러우므로 큰 힘이 필요하지 않습니다. 노즐을 설치하기 전에 칩을 모두 제거하세요. 작은 이물질과 작은 노즐 구멍은 서로 친구가 아닙니다. 실제로 한때 서로의 어머니를 모욕한 적이 있어 원수 사이입니다.
Loctite 또는 유사한 나사산 실런트를 소량 바른 다음, 각 노즐을 꼭 맞을 때까지 돌려 끼우세요. 무리하게 조이지 마세요. 토크를 너무 많이 가하면 플라스틱 나사산이 뭉개지거나 피팅에 금이 갈 수 있습니다.

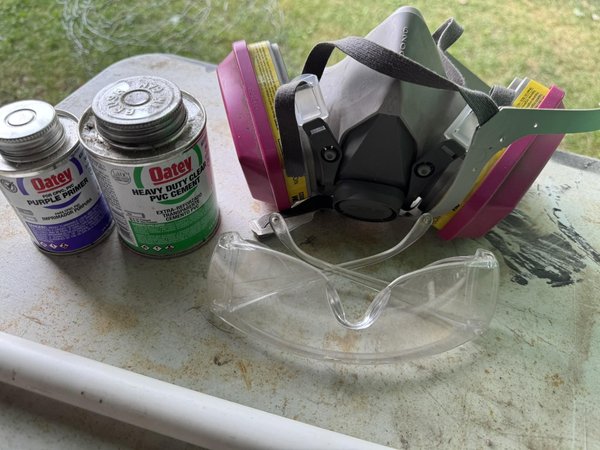

***환기 PVC 프라이머와 솔벤트 시멘트는 강한 증기를 내뿜어 피부와 눈을 자극할 수 있습니다. 실외 또는 환기가 잘되는 곳에서 작업하고, 보안경과 장갑을 착용하며, 제품 라벨에 적힌 경화 시간과 안전 지침을 따르세요. 바보처럼 굴지 마세요. 폐는 한 세트뿐입니다.***

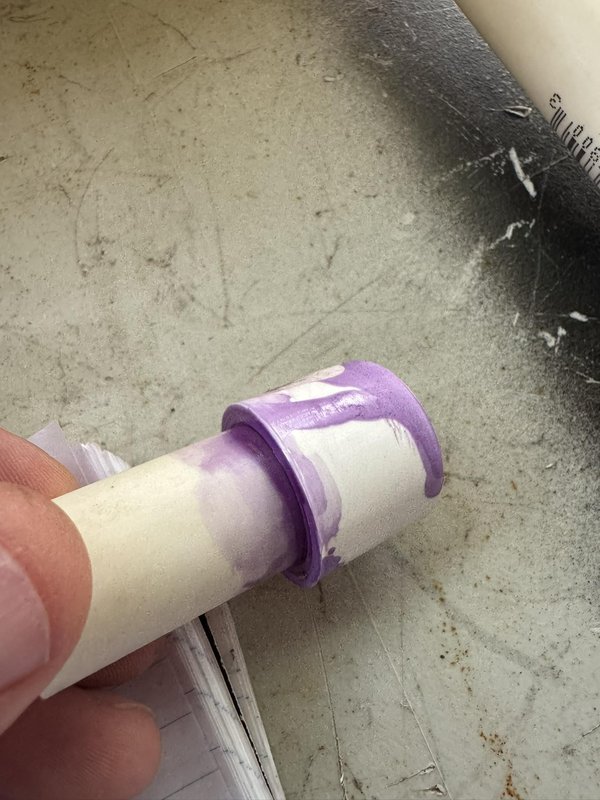

파이프와 피팅을 깨끗이 닦으세요. 파이프 바깥쪽과 피팅 안쪽에 프라이머를 바른 다음, 캔에 적힌 지침에 따라 솔벤트 시멘트를 바릅니다. 부품을 비틀면서 밀어 넣고, 서로 밀려나지 않도록 잠시 잡고 있으세요.
가조립 때 표시한 정렬 표시를 따라 한 번에 한 접합부씩 작업하세요. 저는 미스트를 퍼뜨리려고 노즐 방향을 일부러 조금씩 다르게 했습니다(정말입니다). 하지만 차이는 미미하고 아마 불필요했을 겁니다. 세 각도를 완벽하게 맞추는 것보다 대략 같은 방향으로 정렬하는 것이 더 중요합니다.
시멘트에 표시된 전체 시간 동안 조립체를 경화시키세요. PVC를 도색한다면 먼저 노즐 구멍과 나사산 연결부를 마스킹하세요. 보라색 프라이머와 흰색 PVC가 눈에 거슬려서 제 것은 도색했습니다.

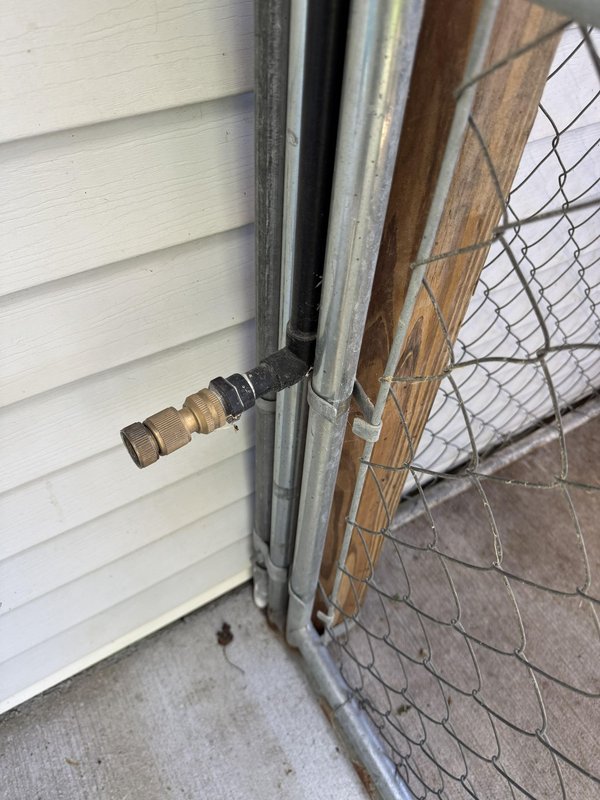

고정식 구조물에서는 수직 구간 아래쪽에 90도 엘보를 하나 더 추가하고 정원 호스 퀵 커넥트에 연결했습니다. 추가 엘보는 반드시 필요한 것은 아니지만, 제 설치 방식에서는 호스를 연결하고 분리하기가 더 쉬워집니다.
설치하기 전에 모든 부품을 연결하고 물을 천천히 틀어 각 접합부의 누수를 확인하세요. 처음에는 노즐 네 개로 만들었지만, 집의 수압으로는 네 개 모두에서 유용한 미스트를 만들어 내기 어려웠습니다. 바를 노즐 세 개짜리로 줄였고, 4번의 여름 동안 잘 작동했습니다. 노즐이 많다고 해서 자동으로 냉각 효과가 커지는 것은 아닙니다. 각 노즐이 이용 가능한 압력과 유량을 나눠 갖기 때문입니다.
누수가 없고 노즐이 단단히 고정된 것을 확인한 뒤, 노즐이 출입구 위쪽에 위치하고 반려견의 손이 닿지 않도록 조립체를 개집에 케이블 타이로 묶었습니다. PVC가 흔들리거나 떨어지거나 동물이 닿을 수 있는 곳에 날카로운 모서리를 만들지 않도록 충분한 고정 지점을 사용하세요. 호스는 걸려 넘어지거나 씹을 위험이 없는 경로로 배치하세요.
미스트 냉각기 근처에 있기만 해도 냉각 효과는 극적입니다. 정확한 온도 차이를 측정할 도구가 없고, 그 차이 중 일부는 실제 온도 하락이라기보다 분명히 “체감 온도”의 차이입니다. 완전히 비과학적인 방식으로 말하자면, 제게는 10~20도 더 시원하게 느껴집니다.
온도계로 이 점이 확인될 거라고 전혀 장담할 수는 없지만, 냉각 효과는 확실히 느껴지고 상당합니다.

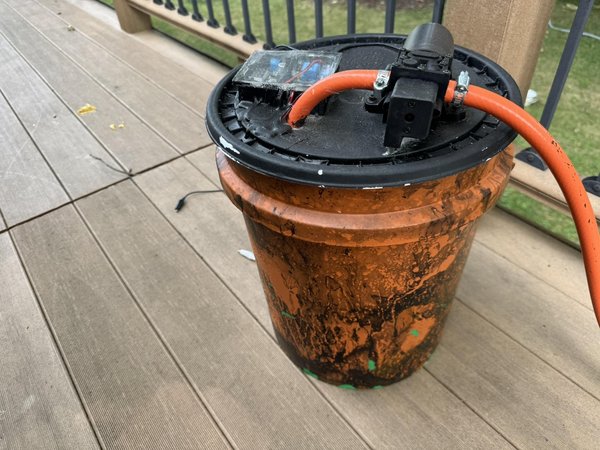

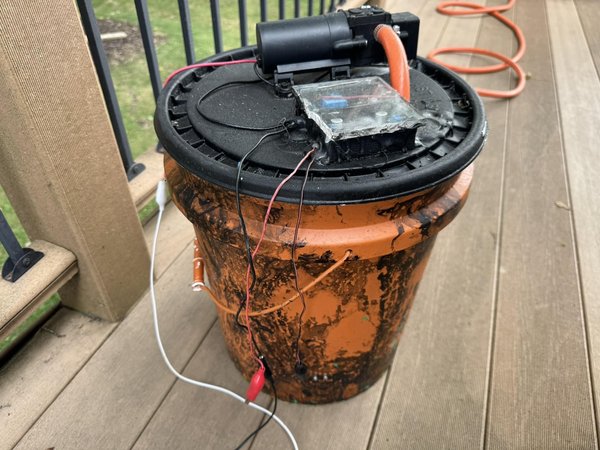

저는 대형 할인점에서 5갤런 양동이와 뚜껑을 사서 시작했습니다. 양동이에 하이드로 딥핑을 했습니다. 안 할 이유가 뭐 있겠어요? 그리고 뚜껑 윗면에는 트럭 적재함용 라이너를 뿌렸습니다. 절제는 겁쟁이들이나 하는 것이니까요. 이 두 가지는 모두 완전히 불필요하고 좀 우스꽝스럽지만, 꽤 멋집니다. 트럭 적재함용 라이너가 펌프의 진동을 줄이는 효과는 있다고 생각하지만, 그것 때문에 한 것은 아닙니다.

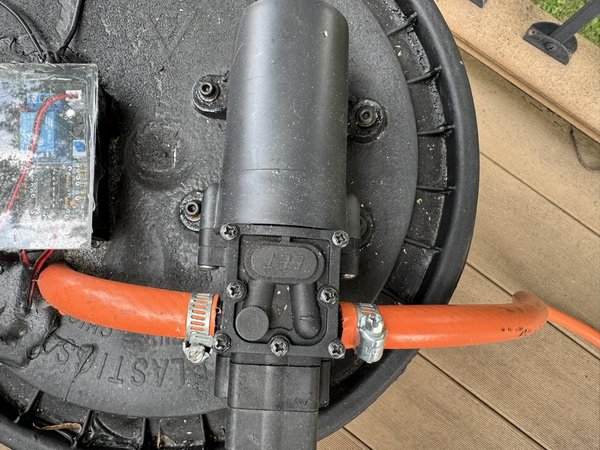

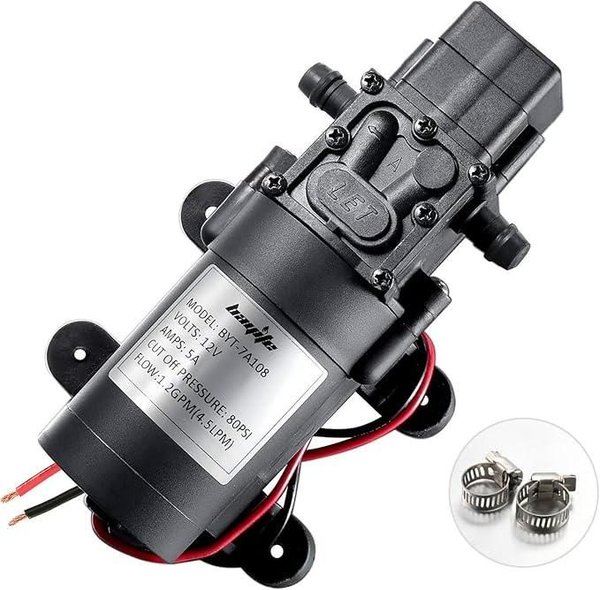

12볼트 펌프를 뚜껑에 장착합니다. 흡입 튜브에 맞는 크기의 구멍을 뚜껑에 뚫습니다. 압력 등급에 맞는 튜브를 짧게 잘라 펌프 흡입구에서 양동이 바닥 쪽으로 연결합니다. 튜브가 바닥에 거의 닿을 정도로 내려가 물이 거의 다 없어질 때까지 빨아올릴 수 있게 하되, 바닥에 완전히 닿지는 않게 해야 합니다. 그래야 바닥에 달라붙어 스스로 흡착되지 않습니다. 또는 튜브를 바닥에서 약간 코일처럼 감길 만큼 길게 만들어도 됩니다.
펌프 출구를 미스트 바에 연결되는 더 긴 호스에 연결합니다. 모든 호스 바브 연결부를 알맞은 크기의 호스 클램프로 단단히 고정합니다.

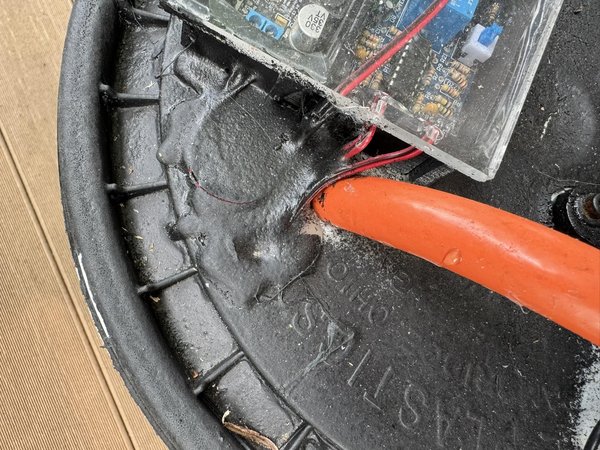

처음 만든 제품에서는 튜브가 통과하는 부분을 글루건의 핫 글루로 밀봉했습니다. 작동은 했지만, 고무 그로밋이나 벌크헤드 피팅을 사용하면 더 “깔끔해” 보일 것입니다.
펌프는 프라이밍되는 몇 초 동안 시끄럽습니다. 물이 흐르기 시작하면 제 펌프는 조용한 웅웅거림 정도로 잦아들고, 보통 대화 소리에 묻힐 정도입니다.

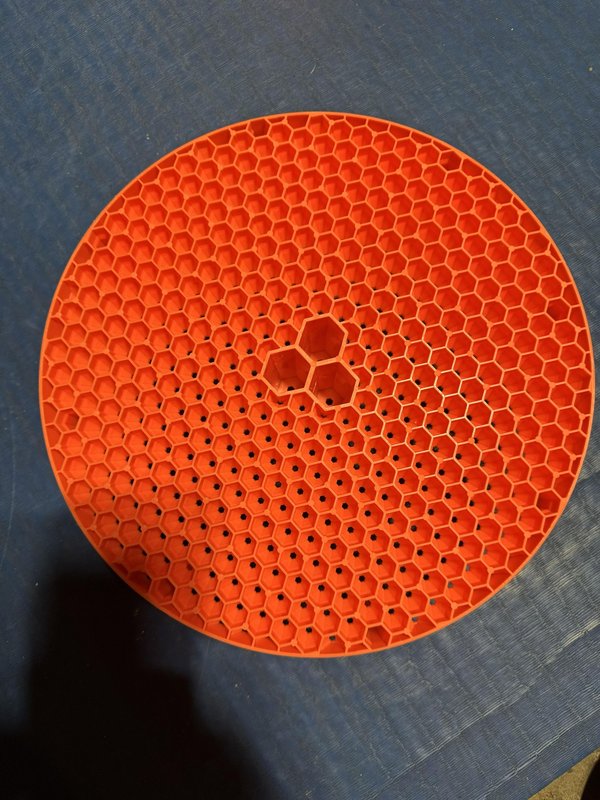

보너스 팁: 처음 제작한 뒤 어느 시점에, 동네 대형 할인점에서 5갤런 양동이용 “더트 가드” 또는 “그릿 가드”를 우연히 발견했습니다. 이것을 장치에 추가하니 휴대용 증발식 냉각기에 얼음을 많이 넣어도 흡입 호스의 흡입력에 얼음이 빨려 들어갈 걱정을 하지 않아도 되었습니다.
다시 말하지만, 얼음물이 실온의 물보다 더 잘 식힌다는 증거를 제시할 수는 없지만, 확실히 그런 것처럼 느껴집니다.

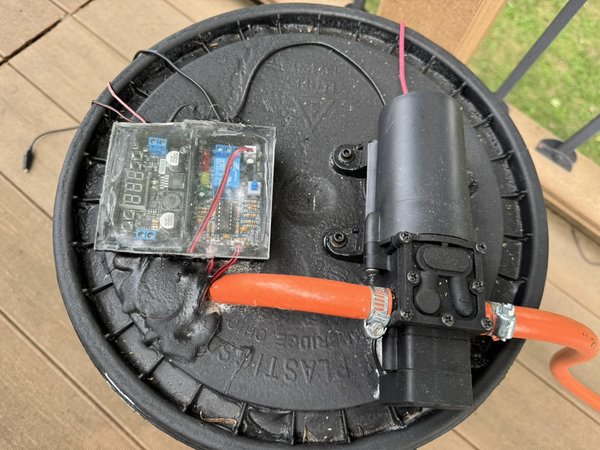

***배터리 안전 12볼트 시스템은 가정용 전원보다 감전될 가능성이 낮지만, 배터리는 여전히 전선을 녹이거나 화재를 일으킬 만큼의 전류를 공급할 수 있습니다. 양극 단자 가까이에 인라인 퓨즈를 설치하고, 양쪽 단자를 모두 덮으며, 펌프에 맞는 굵기의 전선을 사용하고, 배터리는 분무 범위에서 떨어진 안전하고 내후성 있는 상자 안에 보관하십시오.***
펌프 설명서에 따라 배선하십시오. 저는 배터리 연결에 악어 클립을 사용합니다. 스위치를 추가한다면 펌프 전류에 맞는 정격 제품을 사용하고 연결부를 물로부터 보호하십시오. 미스트가 분사되는 곳에서 배터리를 충전하지 말고, 가정용 연장 코드를 젖은 구역 안으로 끌어오지 마십시오.
제가 사용하는 펌프의 제품 설명에는 6.6피트(2미터)의 양정이라고 적혀 있지만, 제품 설명만으로는 이것이 흡입 양정을 의미하는지 다른 측정값을 의미하는지 항상 명확하지 않습니다. 사용하는 펌프의 실제 설명서를 확인하십시오. 실질적으로 소형 12V 펌프로 협곡 바닥에서 물을 끌어올려 사람을 식힐 수는 없습니다. 저는 휴대용 미스트 바를 펌프보다 7피트 높은 곳에 설치했는데 아무 문제도 없었습니다.
소형 잔디 트랙터용 배터리로 제 장치를 몇 시간 동안 작동할 수 있지만, 실제 작동 시간은 배터리 용량과 펌프 전류에 따라 달라집니다. 어차피 햇볕 아래 6.5시간 동안 앉아 있어서는 안 되겠죠.

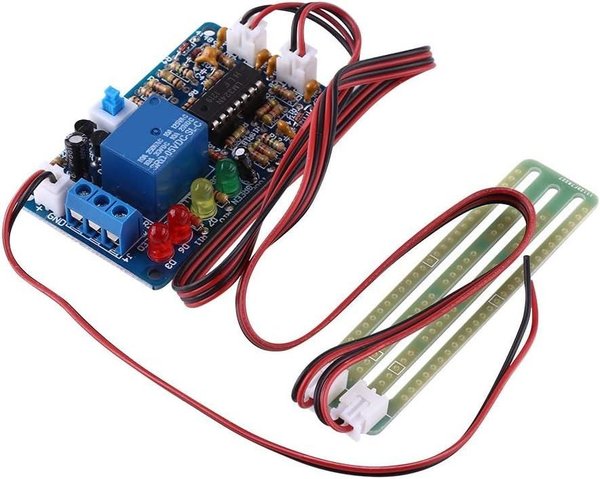

펌프를 차단할 수 있는 저수위 센서를 실험해 보았습니다. 재미있는 업그레이드였지만, 그것이 필요할 만큼 멀리 자리를 비우는 경우는 거의 없었습니다. 저는 여전히 양동이를 정기적으로, 아마 한 시간에 한 번 정도 확인하며 시스템을 방치하지 않습니다. 자동 차단 기능을 추가한다면 컨트롤러가 펌프 전류를 감당할 수 있는지 확인하거나 올바른 릴레이를 사용하십시오. 이 프로젝트를 다시 한다면 자동 차단 기능은 아마 생략하겠지만, 멋진 기능이기는 합니다.

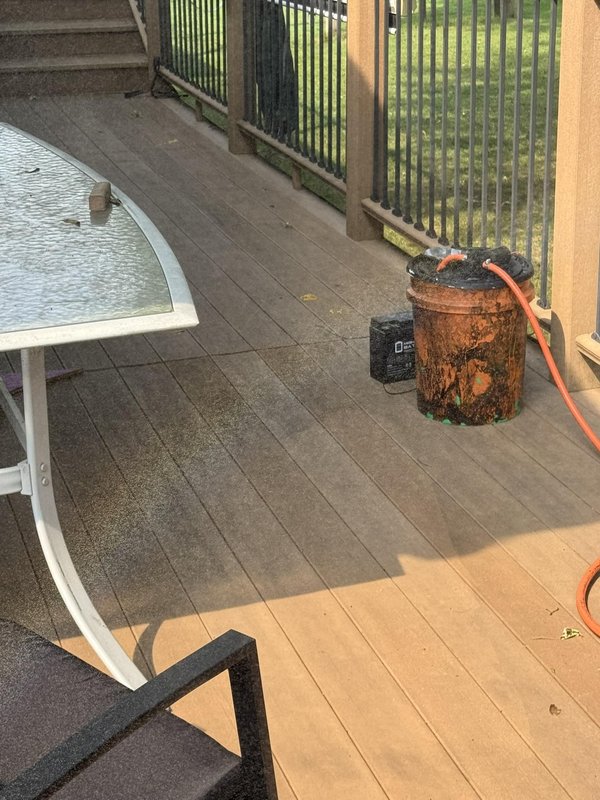

제 휴대용 미스트 바에는 약 15피트의 호스가 달려 있어서, 양동이와 배터리는 분무 범위 밖에 두면서 팝업 텐트나 데크 난간에 케이블 타이로 고정할 여유가 있습니다. 호스를 단단히 고정하거나 걸리적거리지 않게 정리하십시오. 그렇지 않으면 제니 이모가 어떻게든 그 호스에 걸려 넘어질 겁니다. 원래 그런 사람이니까요.

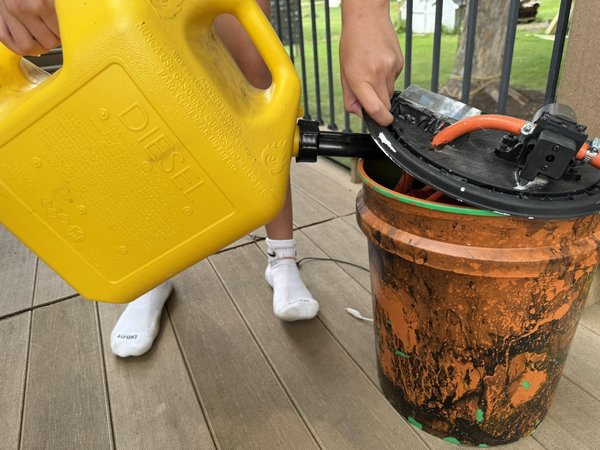

양동이에 깨끗한 물을 채우고 흡입구가 물에 잠겼는지 확인한 다음 펌프를 켭니다. 누군가 미스트 바 아래에 서기 전에 누수가 없는지 확인하십시오. 노즐에서는 작은 물총 세 개가 아니라 고운 미스트가 나와야 합니다. 펌프가 빠르게 켜졌다 꺼지거나, 프라임을 잃거나, 상태가 좋지 않은 듯한 소리를 내면 전원을 끄고 모든 것을 점검하십시오. 제 장치는 지금까지 아무 문제도 없었습니다.
강한 돌풍이 불 때는 이 장치를 바람이 불어오는 방향의 위쪽에 두어야 합니다. 미스트가 얼굴에 직접 닿지 않고 영역을 가로질러 퍼지도록 조준하십시오. 노즐 방향이나 설치 높이를 조금만 바꿔도 쾌적한 냉각과 축축한 피크닉 테이블의 차이가 날 수 있습니다.
냉각 효과는 놀랄 만큼 넓은 범위에서 느낄 수 있으므로, 원하는 냉각 영역 바로 위나 옆에 장착할 필요는 없습니다.
또한 아이들이 손이 닿지 않을 만큼 높게 설치하는 것을 권합니다. 아이들은 분명 손을 뻗어 보려고 할 테니까요.
미스트 노즐이나 5갤런 양동이에 물을 고인 채로 두지 마십시오. 고인 물에는 온갖 소름 끼치는 벌레와 미생물이 번식합니다. 세균 공장을 만드는 게 아닙니다. 사용 후에는 물을 빼십시오. 사용하기 전에 씻어내십시오. 저는 여름에 몇 번, 희석한 식초를 소량 흘려보내 소독합니다. 화학 약품을 사용한 후에는 잘 헹구십시오.
호스로 물을 공급하는 버전은 저희 사육장에 일 년 내내 설치되어 있고 더운 날씨에만 사용합니다. 제가 사용하는 수돗물로는 황동 노즐이 일반적으로 한 시즌 정도 지나면 물때가 쌓여 교체하는 것이 좋습니다. 20개들이 한 팩은 약 $10이고 한 번에 세 개를 사용하므로, 비축분은 수년간 사용할 수 있습니다.
여러분의 물은 제 물보다 노즐에 덜 해로울 수도 있습니다. 미스트 대신 물을 튀기는 노즐은 점검하고 교체하십시오. 영하의 날씨가 예상된다면 조립부를 분리하고 물을 빼서, 내부에 갇힌 물이 피팅을 깨뜨리지 않게 하십시오.
흡입 호스의 픽업 쪽 끝에 소형 잔디 깎는 기계용 연료 필터를 달았습니다. 완전히 필요한 것은 아닐 수 있지만, 노즐에 이물질이 끼지 않도록 해준다고 생각합니다.
제 구성에서는 5갤런 휴대용 버전이 몇 시간 동안 작동하지만, 한 시간에 한 번 정도 확인하고 필요하면 물을 보충합니다. 실제 물 사용량은 노즐 수와 작동 압력에 따라 달라집니다. 물론 원하는 개수의 노즐을 어떤 펌프와도 조합할 수 있지만, 사용 중인 PVC 파이프의 안전 한계를 반드시 유의하세요. PVC가 파손될 때는 치명적으로 파손되며, 과압은 매우 위험합니다.
이것이 프로젝트의 전부입니다. 간단한 PVC 미스트 바 하나, 물을 공급하는 두 가지 방법, 그리고 더운 날에 체감할 수 있는 개선 효과입니다. 실용적이고 저렴하며, 대화를 시작하기에 충분히 독특합니다. 댄 아저씨가 당신을 찾아낼 겁니다.
정원 호스를 이미 가지고 있다고 가정하면, 스테이션 버전의 부품 비용은 약 $50로 추정됩니다.
배터리를 포함해 모든 것을 구매해야 한다면 휴대용 버전의 비용은 약 $150로 추정됩니다.
물론 가격은 거주 지역에 따라 크게 달라집니다.
이 Instructable에 사용할 사진을 찍던 중 미스트 속에 희미한 무지개가 보였습니다. 그러니 무지개 생성기이기도 한 것 같네요! 황금 항아리는 포함되지 않습니다.
확인해 주셔서 감사합니다!
