제목 : 디지털 딸랑이
2018-04-30 10:12



디지털 딸랑이







1단계 : 다이어 그램





ATtiny 85 좌우 움직임을 감지할겁니다 그리고 라이트 패턴의 순서를 Shift Register 보내서 LED 조합에 불이 들어오게 할겁니다.

전지가  3V 공급이 가능해서 LED 저항기는 필요없습니다 .

2개의 저항만 접는식 좌우 센서에 부착될겁니다

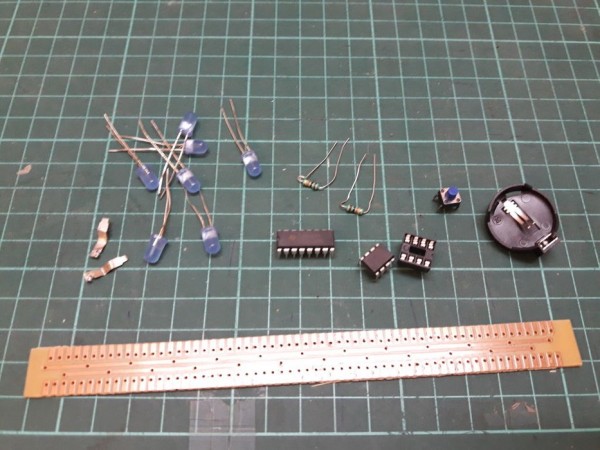

2단계 : 재료








- 원형 (a prototype board)

- ATtiny 85소켓과

- a Shift Register

- 8 LED

- 10k 저항 2

- 스위치

- 홀더와 버튼셀

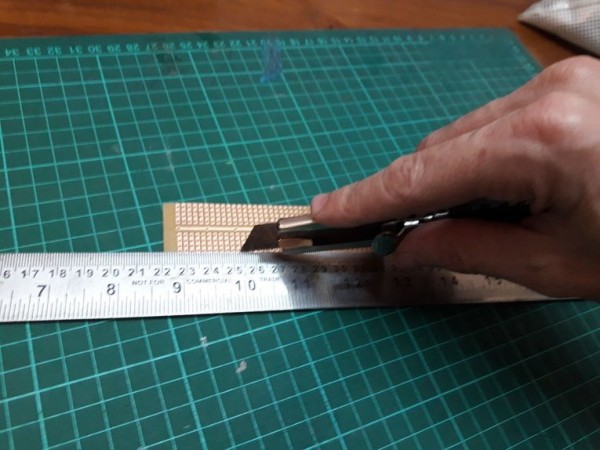

보드를 스틱모양으로 잘라주세요

3단계 : 재료를 정리해주세요






순서로 판에 올려주세요



배터리 홀더, 스위치, ATtiny 85, Shift Register, LED

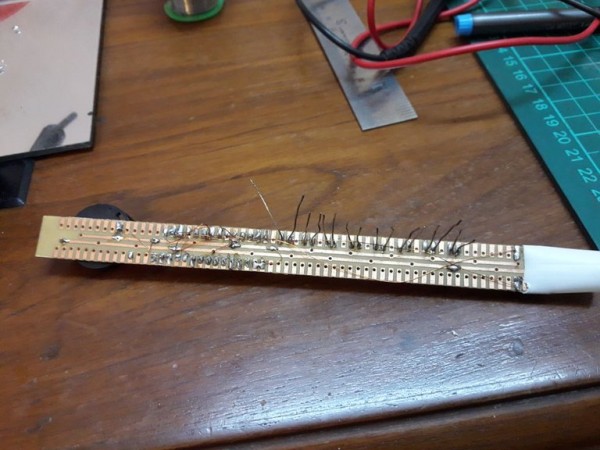

순서는 중요하지 않지만 모션 센서의 공간은 반대편 끝부분에 놔둬주세요 그리고 납땜 해주세요

4단계 : 모션 센서






오른쪽이든 왼쪽이든 2개의 작은 금속 판에 열을 가하면서 얇은 와이어에 납땜 조금 해주세요  끝나면 사진처럼 붙여주시면 됩니다

2개의 작은 금속 판을 핀에 붙여주시고 스틱 끝부분에 납땜 해주세요

작은 플라스틱 파이프 안에 얇은 구리를 납땜을 해주세요

그리고 마지막으로  납땜이 된 구리를 판에 남땜해서 붙여주세요



5단계 : 연결해주세요










다이어그램을 보시면서 구성 부품을 연결해주시면 됩니다.



6단계 : 패턴 디자인






8개의 셀이 있고 검은 픽셀이 1 흰색이 0 격자무늬 판에 패턴을 디자인 해주시면 됩니다

숫자들이 Shift Register 입력이 되어서 정확한 LED조합이 나올겁니다


좋아요 0
게시판

7단계 : 코드


제가 “LED!!!” 표현하는데 사용한 코드입니다.

:

int latchPin = 1;
int clockPin = 2;

int dataPin = 0;

int leftPin = 4;

int rightPin = 3;

int side = 2;

int patt_len = 37;

int pattern[37] = {0, 0, 0, 0, 0, 0, 255, 128, 128, 128, 128, 0, 255, 137, 137, 129, 129, 0, 255, 129, 129, 129, 126, 0, 0, 191, 0, 0, 191, 0, 0, 191, 0, 0, 0, 0, 0 }; // LED!!!

byte leds = 0;

int i=0;

void setup() {

  // put your setup code here, to run once:

  pinMode(leftPin, INPUT);

  pinMode(rightPin, INPUT);

  pinMode(latchPin , OUTPUT);

  pinMode(dataPin, OUTPUT);

  pinMode(clockPin, OUTPUT);

}

void loop() {



  if(digitalRead(leftPin) && side==2){

    side = 1;

    delay(55);

    for( i = 0; i<patt_len; i++){

      leds = pattern[i];
      updateShiftRegister();

      delay(2);

    }

    leds = 0;

    updateShiftRegister();



  }

  if(digitalRead(rightPin) && side==1){

    side = 2;

    delay(55);

    for( i = patt_len-1; i>=0; i--){

      leds = pattern[i];

      updateShiftRegister();

      delay(2);

    }

    leds = 0;

    updateShiftRegister();



  }



}

void updateShiftRegister(){

  digitalWrite(latchPin, LOW);

  shiftOut(dataPin, clockPin, LSBFIRST, leds);

  digitalWrite(latchPin, HIGH);

}



혹시 잘린 부분이 있다면 http://www.instructables.com/id/Digital-Rattle/ 에서 복사 해주세요.


8단계 : 업로드 하시고 테스트 해보세요












ATtiny 85 스틱위에 고정시켜 주시고 스위치를 누르신 흔들어 주세요!

동영상 설명과 작동 영상을 보고싶으신 분은 아래 링크로 가셔서 보면 됩니다!

감사합니다

출처 : http://www.instructables.com/id/Digital-Rattle/
