제목 : 3D프린팅을 이용해 자기만의 사이니지 만들기
2019-05-26 13:25

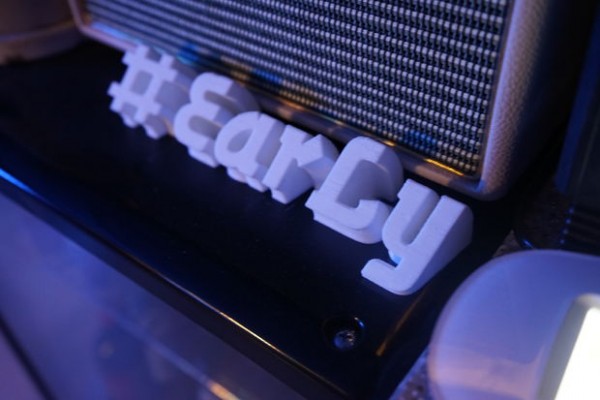

3D프린팅을 이용해 자기만의 사이니지 만들기


소개 : 3D프린팅을 이용해 자기만의 사이니지 만들기




가장 쉬운 방법으로 자신만의 사이니지를 만드는 방법을 소개 해드리겠습니다. 정말 쉬운 3D모델입니다 그리고 간단하지만 강력합니다


준비물 :

  • 3D프린터 (FDM방식 추천합니다.)

  • 필라멘트(원하는 색상으로)

  • Fusion360 프로그램 (3년간 무료사용 가능합니다:https://goo.gl/SveKgJ )

  • 슬라이서(절단기)

  • 만들고 싶은 로고 : SVG파일 선택사항들

선택사항들

네오디움 자석

에폭시 접착제 (5분짜리 추천)

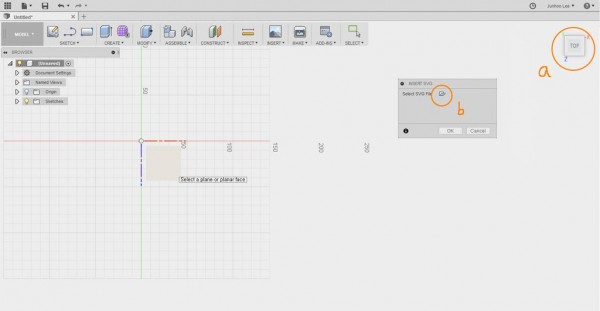

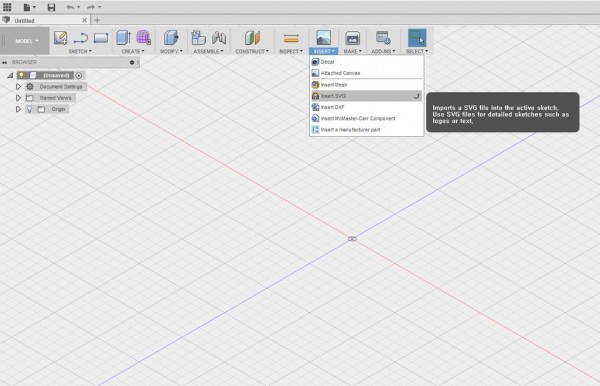

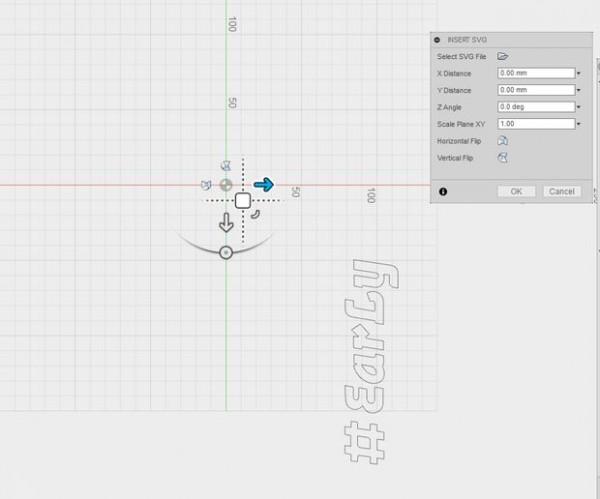

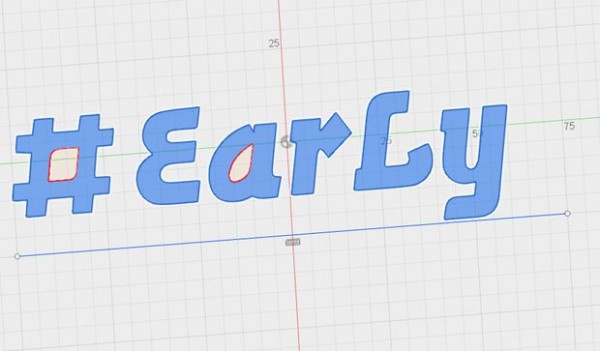

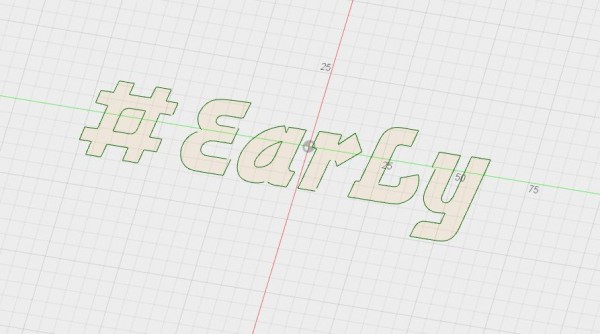

1단계 : Fusion 360을 실행하고 SVG파일을 삽입하세요


만약 SVG파일이 없지만 직접 그릴수 있다면 직접 그려주세요


만약 그릴줄 모르신다면 https://thenounproject.com/ 여기

서 파일을 구하실수 있습니다


만약 AI파일을 가지고 있거나 다른 이미지 파일이 있다면 https://goo.gl/Q9rd9T 여기서 파일 형태 변형기를사용하세요!

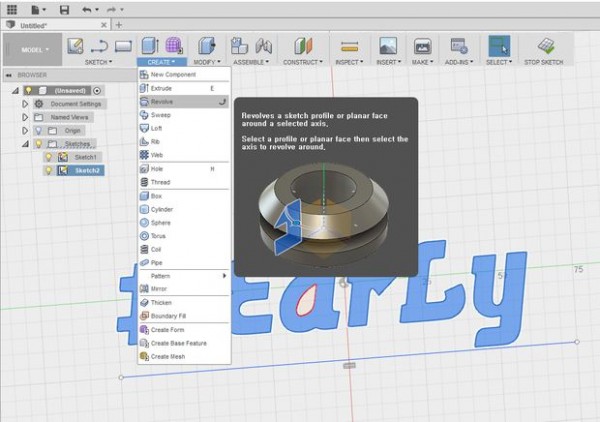

2단계 로고를 돌려주세요

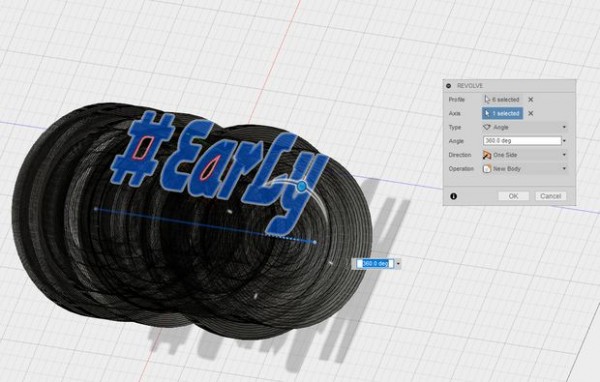

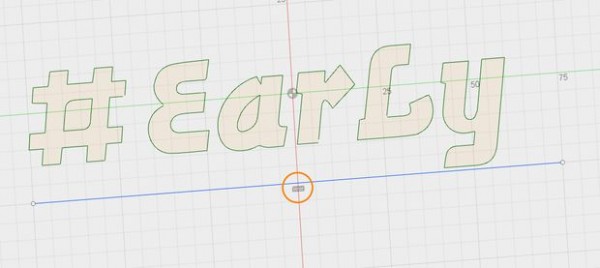

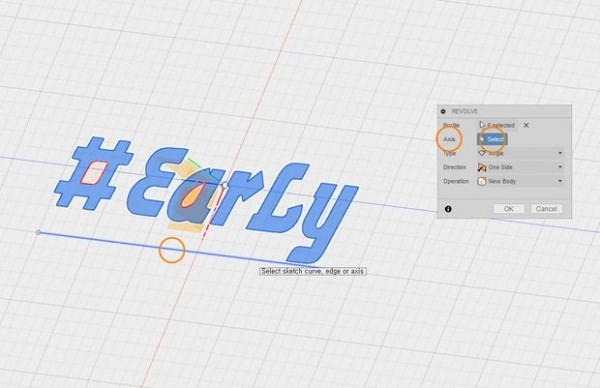

로고 스케치 밑에 선을 그려주세요, 그게 로고의 회전축이 됩니다. 그리고 축을 따라 원하는 만큼 로고를 돌려주세요 (45~55도 추천합니다)

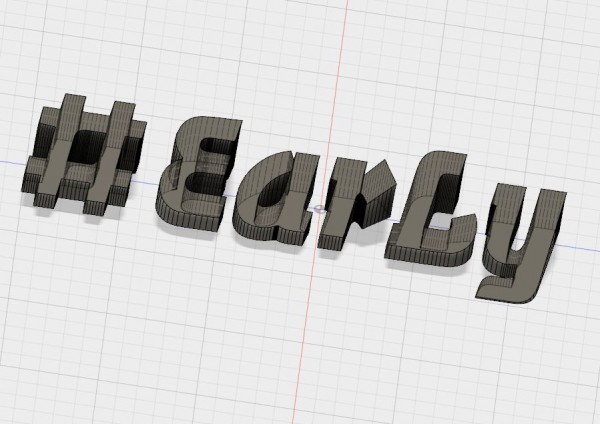

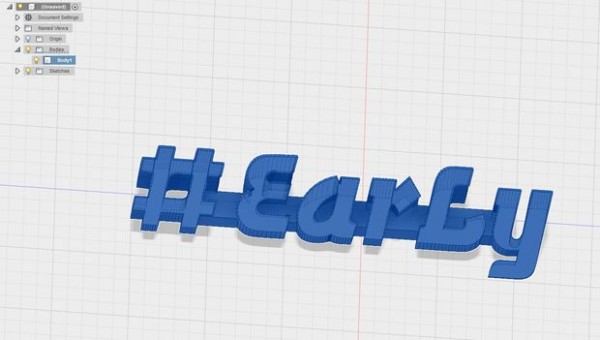

3단계 : 하나의 몸체로 합쳐주세요



거의 다 완성 되었습니다. 하지만 보시면 아직까지는 각각의 몸체가 떨어져 있는걸 알수있는데요

우리는 이걸 한번에 다 프린트 할거에요 그래서 이것을 하나의 몸체로 합쳐줄겁니다.

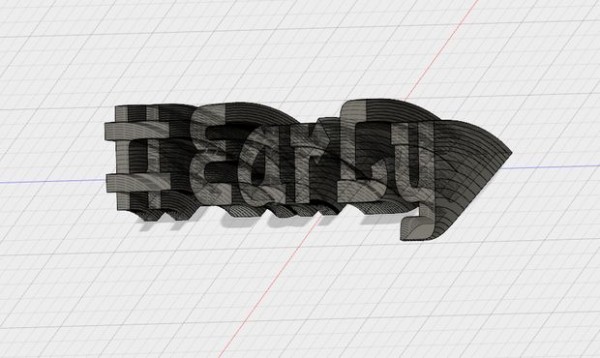

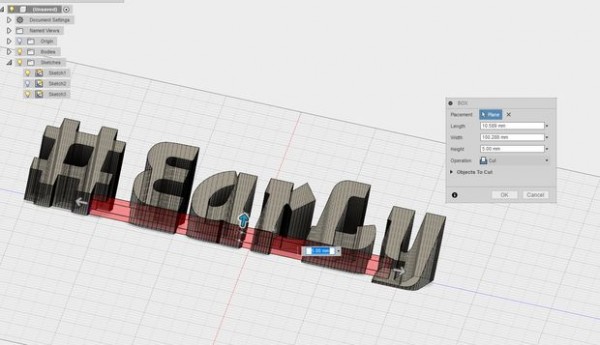

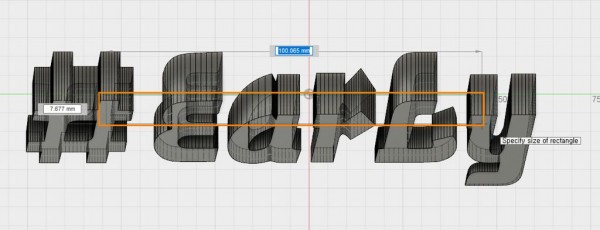

글자 밑 부분에 박스 하나를 만들어 주세요, 그러면 모든 글자 가 하나의 몸체로 합쳐 질 겁니다.

두께는 사이니지의 사이즈에 따라 비례해서 설정해주세요

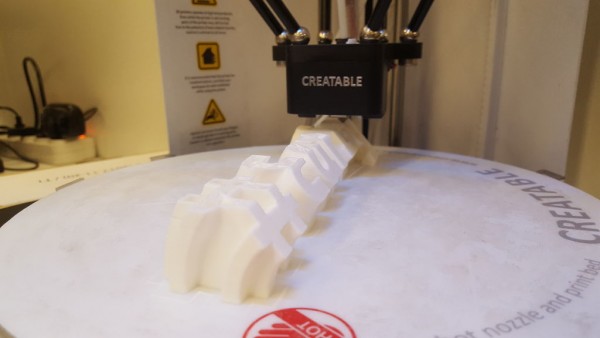

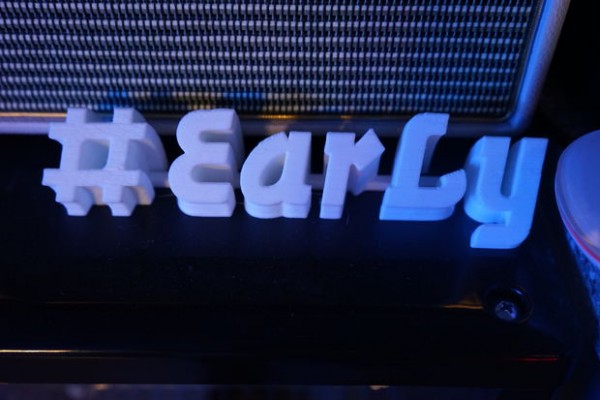

4단계 : 프린트

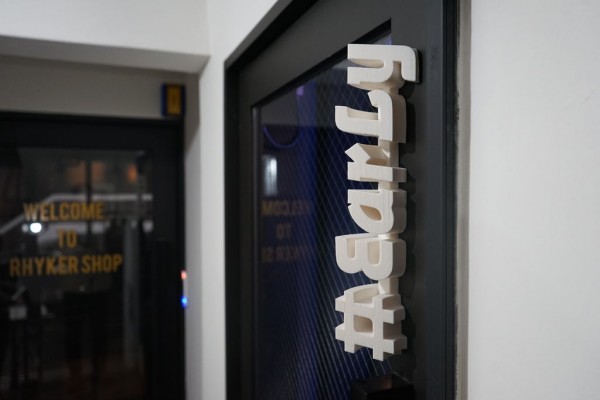

철같은 부분에 이걸 붙이고 싶지 않으신분들은 여기서 끝납니다

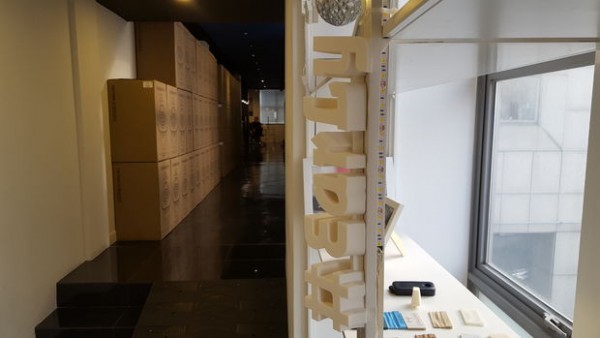

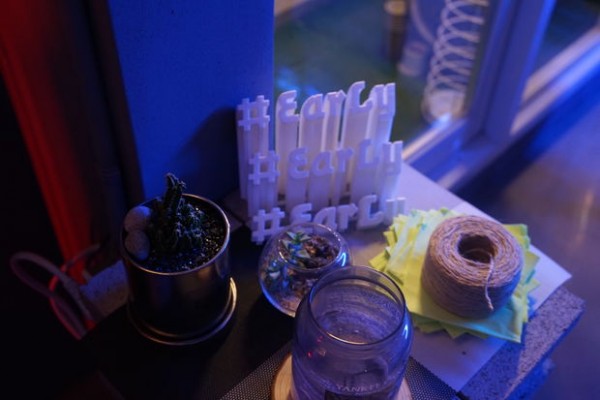

어딘가에 둬서 장식품으로 사용할수도 있습니다 또한 양면테 이프를 이용해서 다른곳에 붙여둘수도 있어요

하지만 너무 쉽다고 느껴 지신다면 자석을 넣는 도전을 해보세요!

(세입자분들에게는 자석을 넣어서 만드는게 가장 좋은거 같습니다 쉽게 땔수있고 붙일수 있거든요)


5단계 : (선택사항) 자석 구멍을 만들어 줍시다

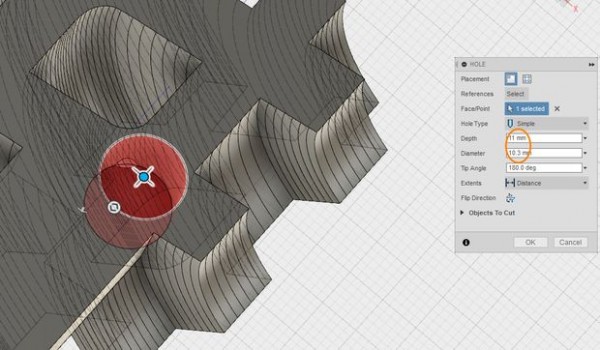

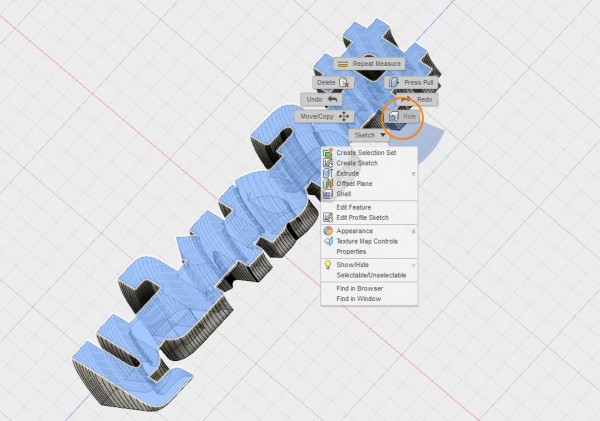

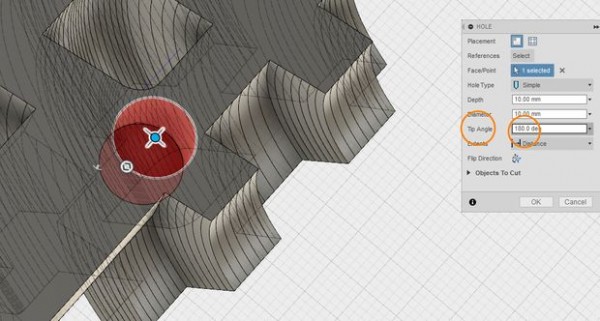

오른쪽 마우스 클릭을 하시고 Hole을 클릭해 주세요 이 구멍은 자석이 들어갈 구멍입니다

끝부분의 각도는 필요없습니다 그러니 180도로 맞춰주세요

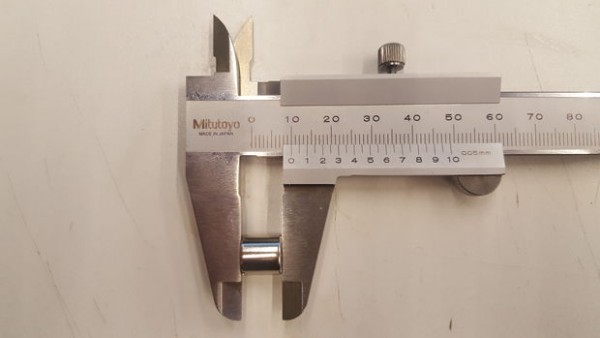

저같은 경우엔 10mm x 10mm 자석을 사용했습니다

하지만 구멍은 조금 더 크게 만들어졌어요

이건 FDM 3D프린터의 오차범위에 속하는거 같습니다

높이의 경우 지지대 없이 다리를 만들겁니다 그래서 제가 여유 공간을 좀 두었습니다

* 자석의 크기가 글자보다 너무 크지않게 조심해주세요!


6단계 : (선택사항) 프린트하고 자석을 넣어주세요

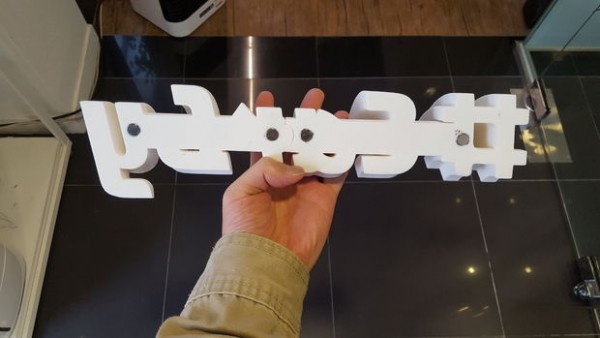

자석 구멍에 에폭시 접착제를 바른 후 자석을 넣어주세요 저같은 경우엔 최대 프린트 크기때문에 글 몸체를 따로따로 했습니다만 최대 크기는 3D프린터 마다 다 다릅니다.


그리고 사실, FDM프린터로 할수있는건 생각보다 많지는 않습니다.

꽃병을 만든다면 물이 샐거고 잘 부서질거에요.

하지만 이런 장식품은 원하는 대로 다 만들수 있습니다 그리고 굉장히 쉽죠

저의 작은 팁들이 도움이 되었기를 바랍니다 감사합니다.



출처 : https://www.instructables.com/id/SUPER-EASY-Making-Your-Own-Signage-by-3D-Printing/
