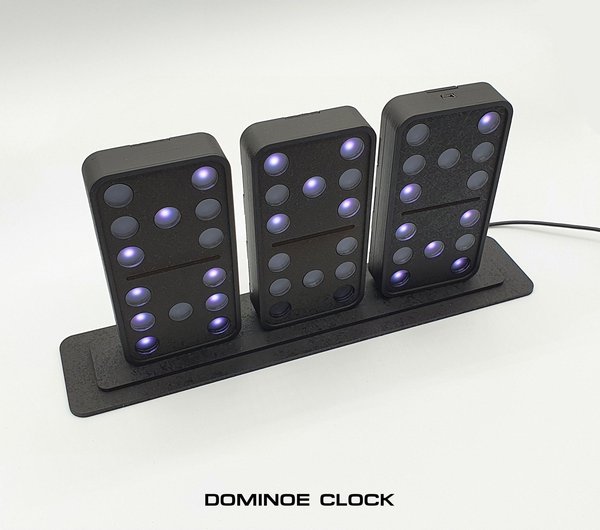

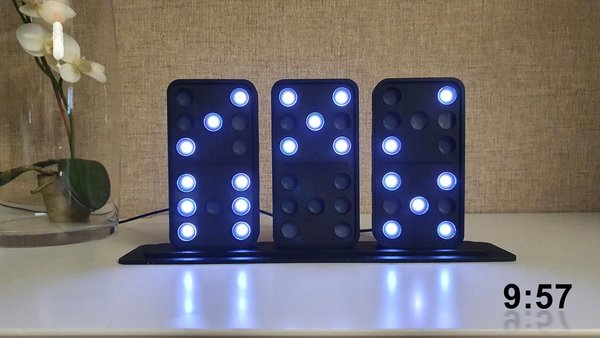

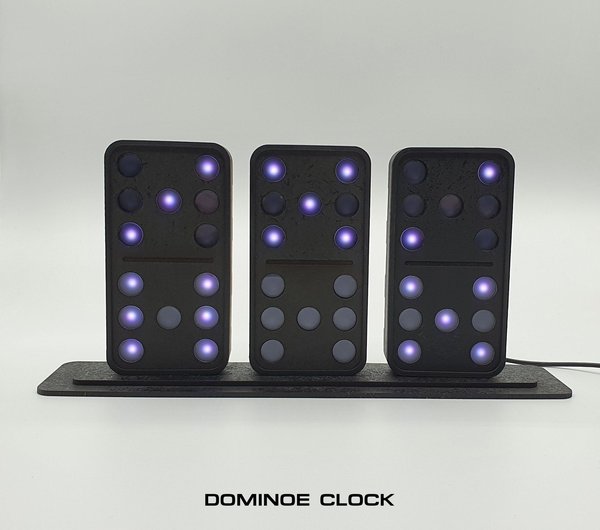

이 시계 디자인은 Carbon Design Group의 Domino Wall Clock을 단순화한 버전입니다.
테이블이나 선반 위에 놓을 수 있도록 크기를 줄였고, 시간을 표시하는 메커니즘도 단순화했습니다.
흰색 점을 드러내기 위해 전자식 자기 코일 모터를 사용하는 대신, 복잡하지는 않더라도 번거롭고 다소 비싼 방식이므로, 제 작품에서는 WS2812B 5050 Addressable SMD 스마트 RGB LED(Neopixel)를 사용해 시간을 표시합니다.
Arduino Nano 1개.
RTC I2C DS1307 AT24C32 1개.
WS2812B 5050 Addressable RGB LED 42개.

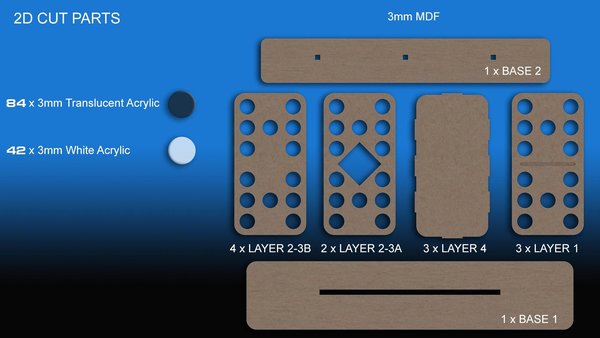

3mm MDF 보드.
3mm 흰색 아크릴 보드.
3mm 회색 반투명 스모크 아크릴 보드.

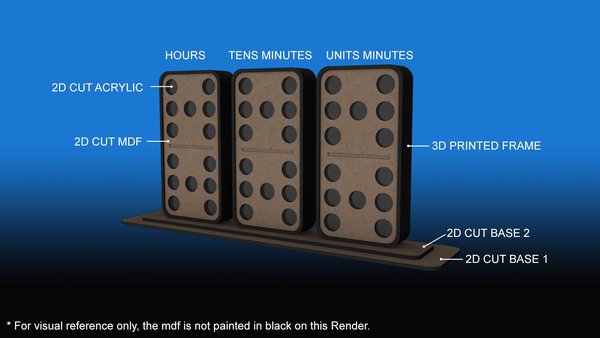

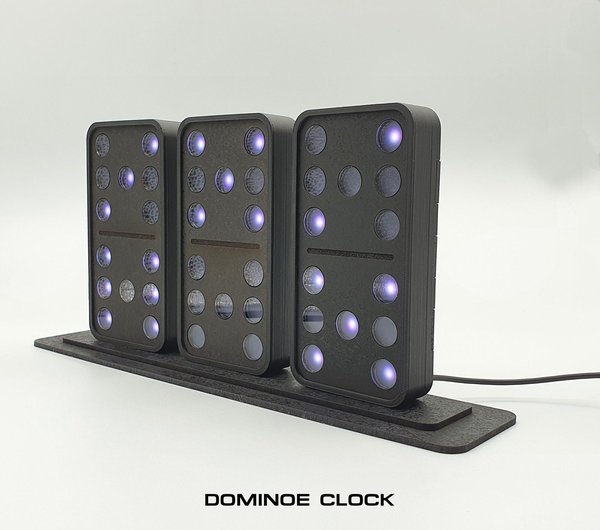

이 시계는 받침대 위에 놓인 3개의 도미노 타일로 구성됩니다.
각 도미노 타일은 PLA, MDF, 아크릴로 만들어집니다. 받침대 역시 MDF로 제작됩니다.
각 도미노 타일을 조립하는 순서는 다음과 같습니다.

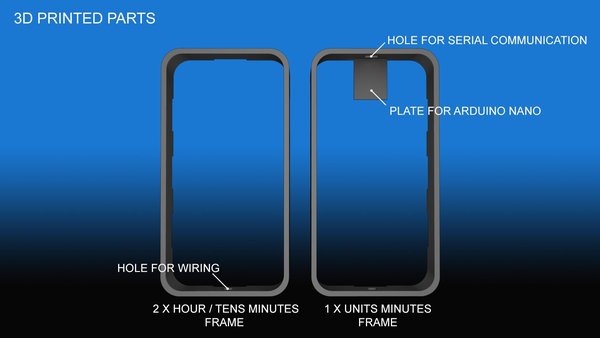

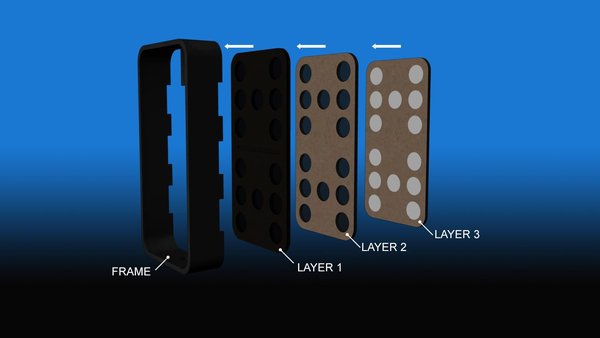

MDF 부품 4개를 3D 프린트 부품의 뒤쪽에서 부착합니다

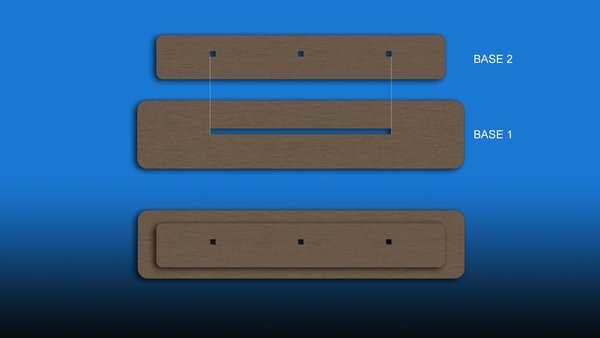

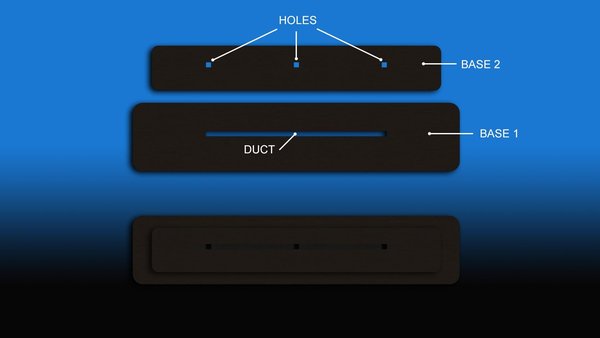

MDF 받침대에는 케이블을 통과시키기 위한 구멍과 통로가 있습니다.

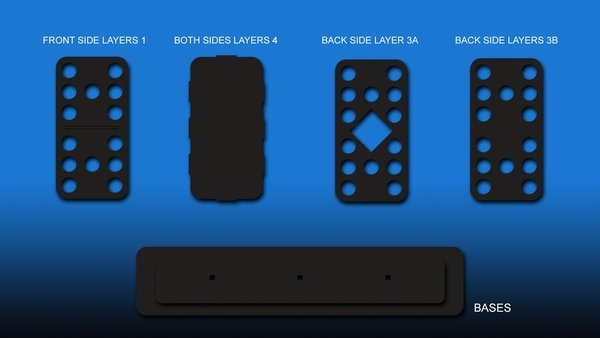

이제 MDF 조각을 칠할 차례입니다.

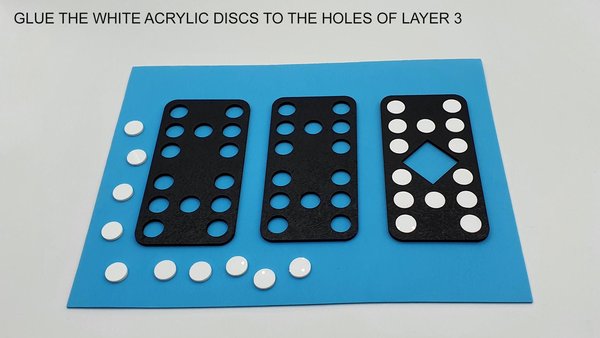

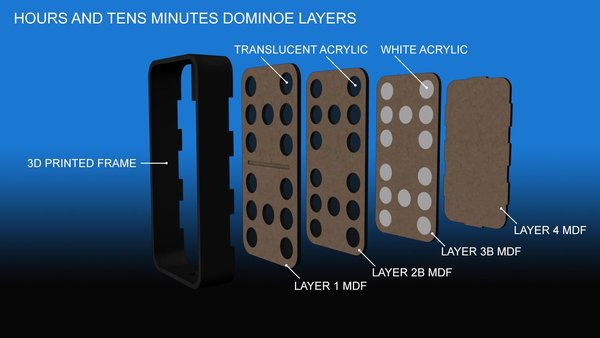

이제 MDF의 3번 레이어에 흰색 아크릴 원을 붙이세요. (사진 1)

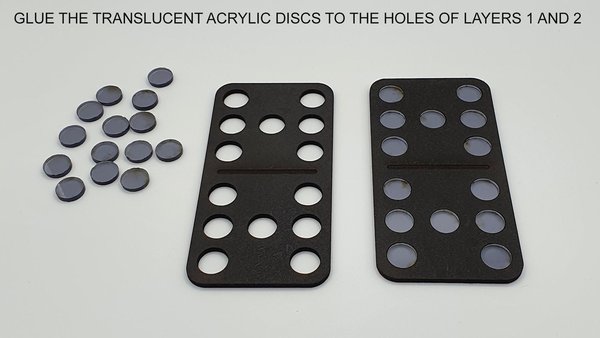

그리고 MDF의 1번과 2번 레이어에 반투명 아크릴을 붙이세요. (사진 2)

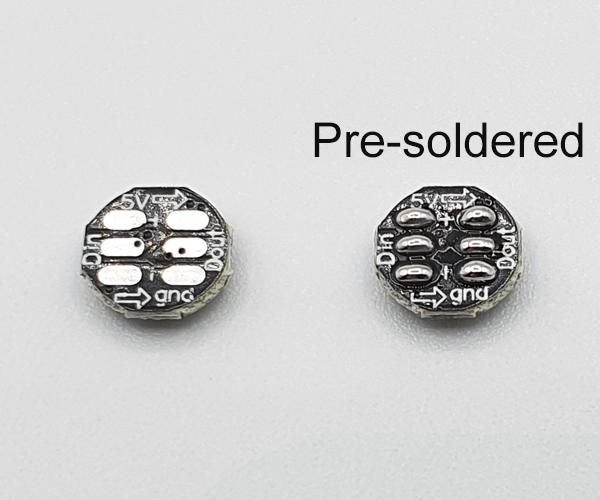

먼저 각 네오픽셀에 미리 납땜해야 합니다. (사진 1)

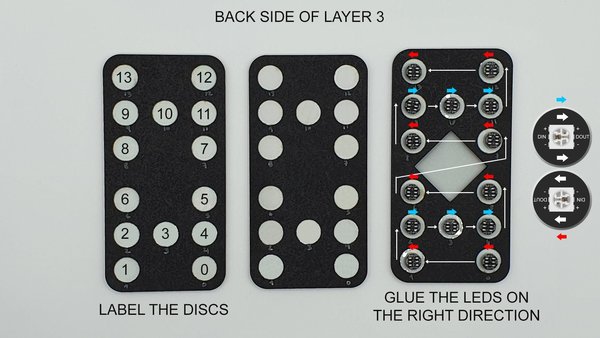

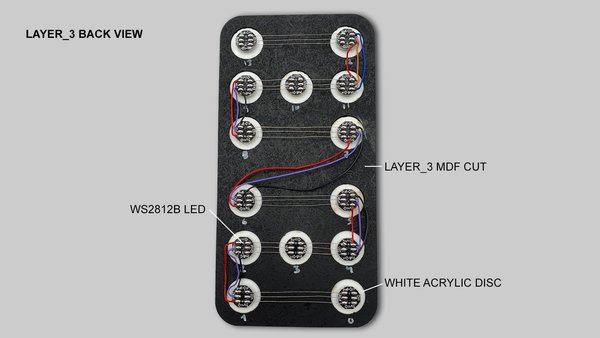

각 아크릴 디스크에 번호를 매깁니다. 그리고 올바른 방향으로 각 아크릴 디스크에 네오픽셀을 붙입니다. (사진 2)
이제 네오픽셀을 납땜할 차례입니다. (사진 3)
모든 네오픽셀이 연결된 전체 모습입니다. (사진 4)

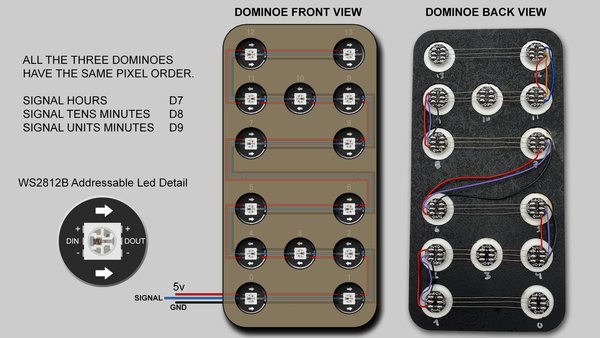

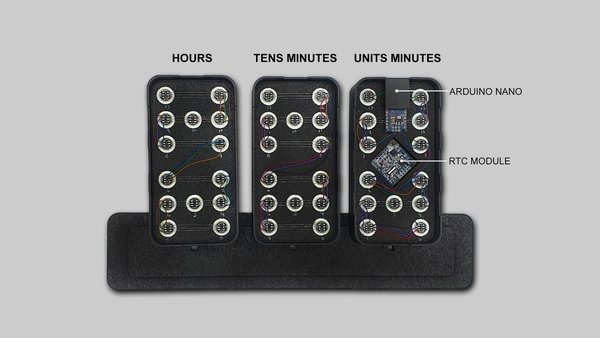

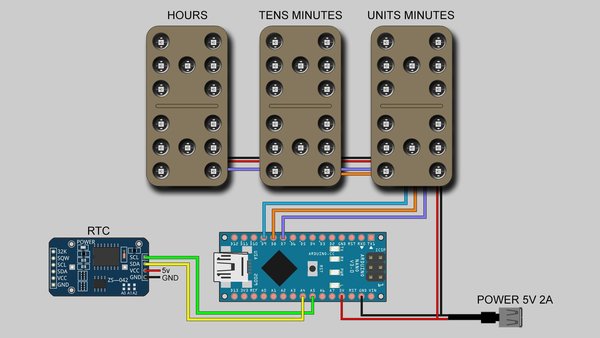

RTC 모듈은 Arduino의 SDA 및 SCL 핀에 연결합니다.
Hours Domino Signal은 Arduino의 D7 핀에 연결합니다.
Ten Minutes Domino는 Arduino의 D8 핀에 연결합니다.
Units Minutes는 Arduino의 9번 핀에 연결합니다.
그런 다음 전원에서 직접 5V를 공급해야 합니다.
(사진 1~2)
사진 1에 나온 것처럼 조립해야 합니다.

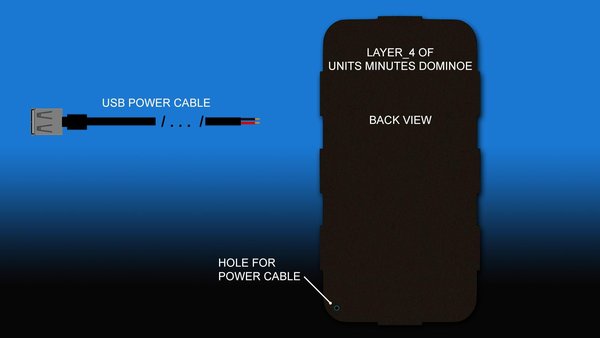

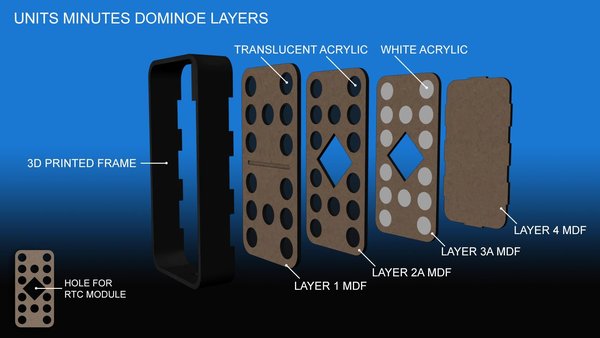

UNITS MINUTES 도미노의 레이어 4는 다릅니다. 전원 공급 케이블을 위한 구멍이 있습니다. (사진 2)

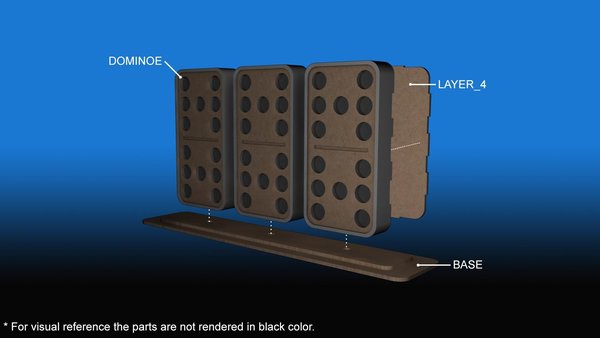

이제 케이블용 구멍이 잘 맞도록 정렬하면서 세 개의 도미노 조각을 베이스에 부착합니다. (사진 3)

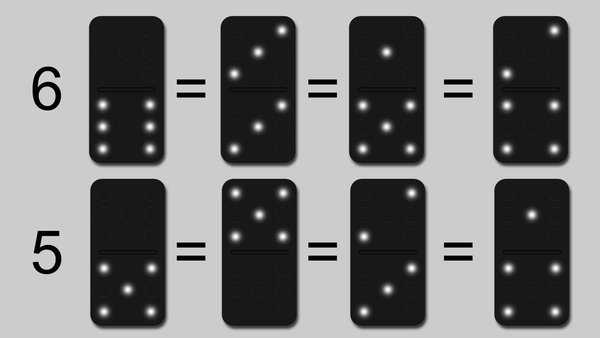

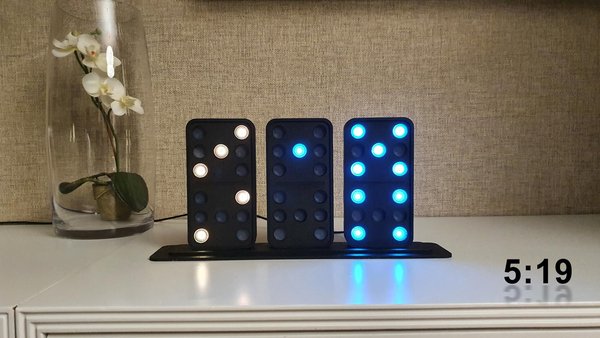

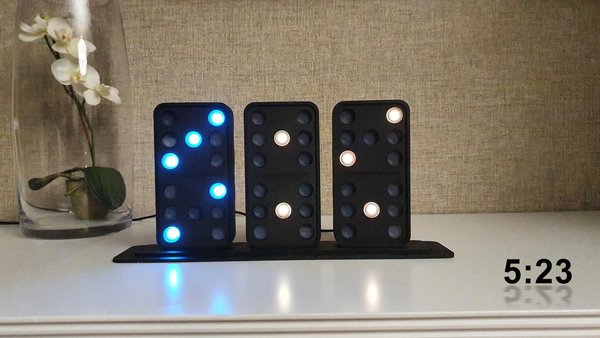

같은 숫자를 표시하는 방법은 몇 가지가 있습니다. (사진 1)
특정한 표시 방법을 원한다면 코드를 수정해야 합니다. 제 코드에서 어떻게 하는지 확인한 다음, 직접 코드를 만들어 보세요.

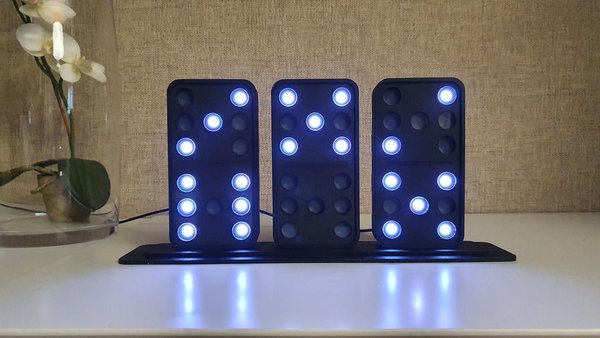

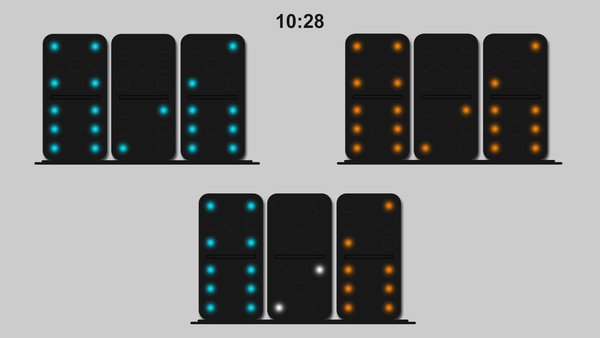

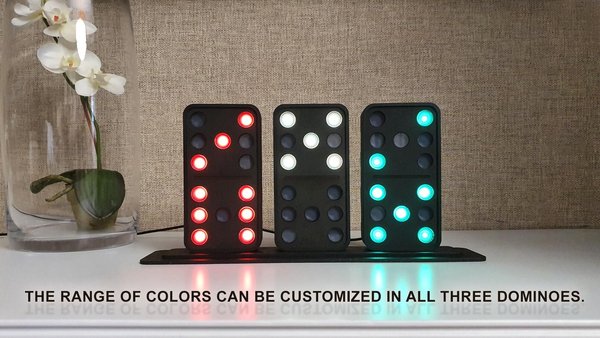

각 도미노의 색상은 간단한 코딩으로 사용자 지정할 수 있습니다. (사진 2~4)

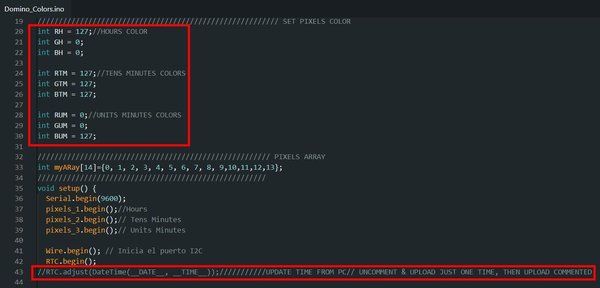

RTC 모듈에 컴퓨터의 날짜를 설정하려면 코드 43번째 줄의 주석을 해제합니다("//" 삭제).
완료한 후 업로드하고, 43번째 줄에 다시 주석을 추가한 다음("//"를 줄에 추가)
코드를 다시 업로드합니다. (사진 4)
모든 파일은 다음 링크에서 다운로드할 수 있습니다.
https://www.instructables.com/Elegant-Dominoe-Clock/
