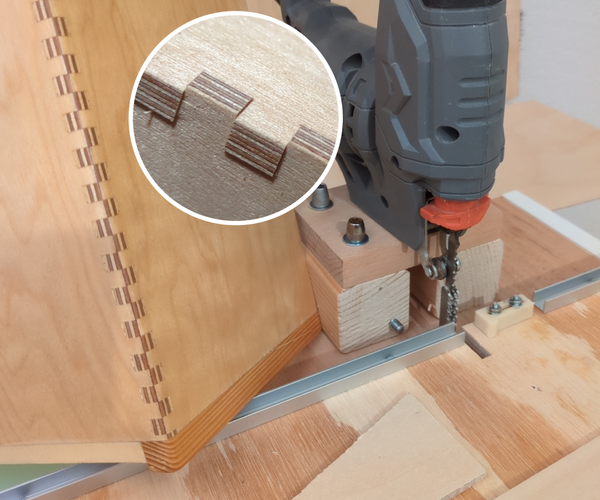

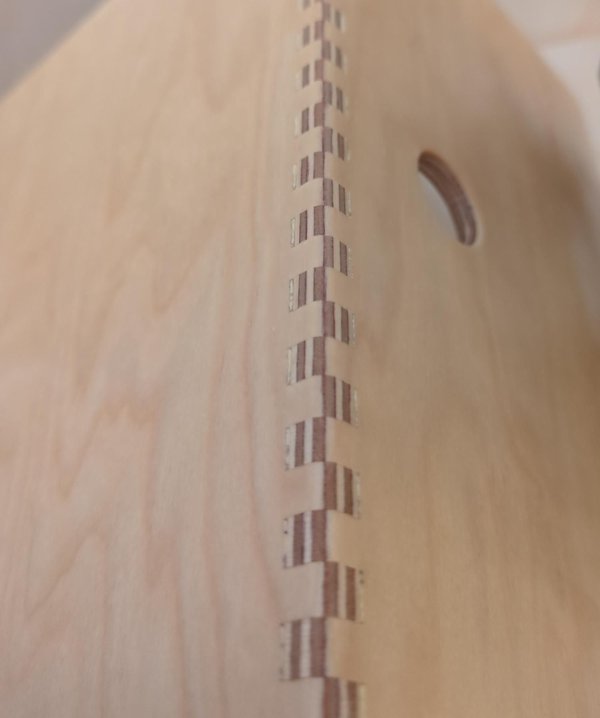

박스 조인트는 특히 합판 조립에서 기본적으로 사용됩니다. 강도가 높고 시각적으로도 아름다운 결과를 만들어 냅니다.
온라인에는 다양한 DIY 지그 설계가 있습니다. 테이블쏘, 라우터 테이블 또는 개조한 수공구를 기반으로 하는 경우가 많습니다. Instructables에서 "box joint"를 빠르게 검색해도 수많은 예시를 찾을 수 있습니다. 하지만 이러한 공구는 비싸고 위험하며 소음이 커서 가끔 DIY를 하는 사람에게는 실용적이지 않습니다. 특히 아파트에 거주하는 사람들에게는 더욱 그렇습니다.

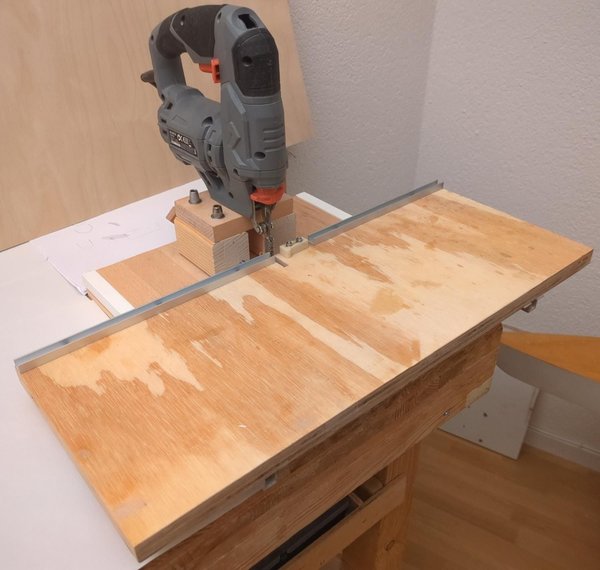

이 가이드는 저렴한 직쏘, 목재 자투리와 기본 하드웨어를 사용해 간단하고 저렴한 박스 조인트 기계를 만드는 단계별 방법을 제공합니다.
직쏘
직쏘 날 3개
T자형 플라스틱 또는 알루미늄 프로파일
L자형 플라스틱 또는 알루미늄 프로파일
U자형 플라스틱 또는 알루미늄 프로파일
목재 보드: 500×200×20 mm(또는 유사한 규격)
목재 보드: 300×300×20 mm(또는 유사한 규격)
나사, 너트, 와셔 및 나사봉
다양한 두께의 목재 자투리
드릴 및 드라이버

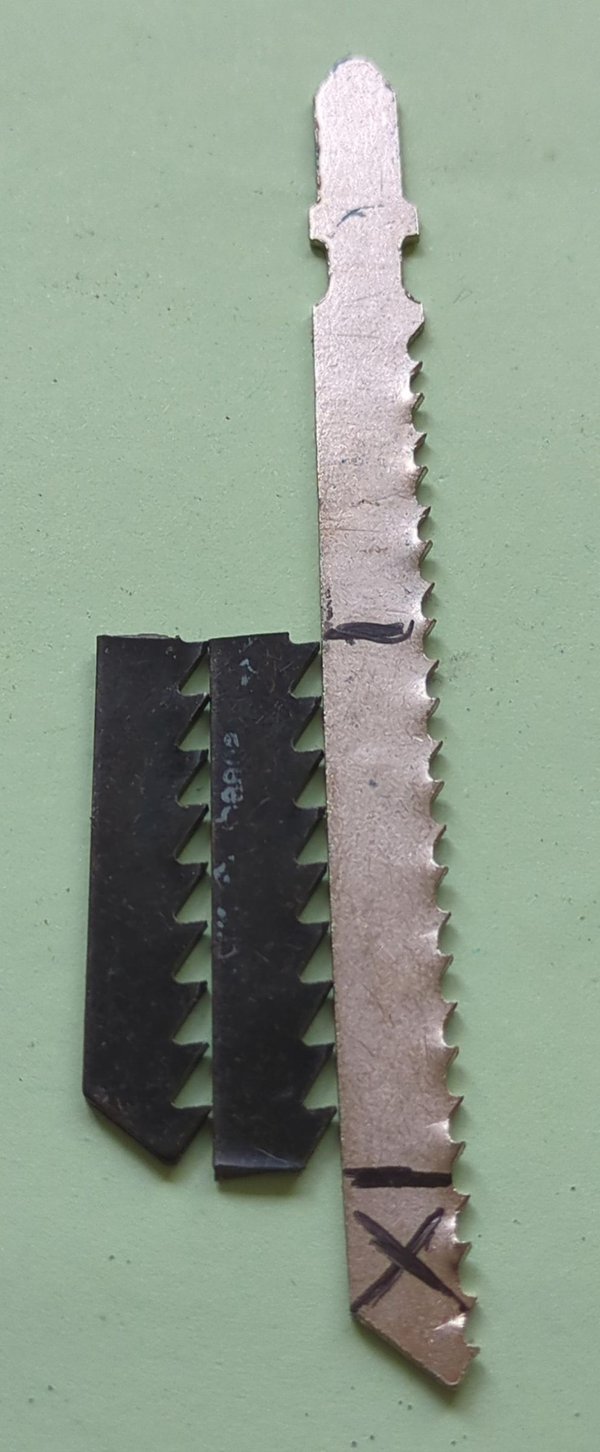

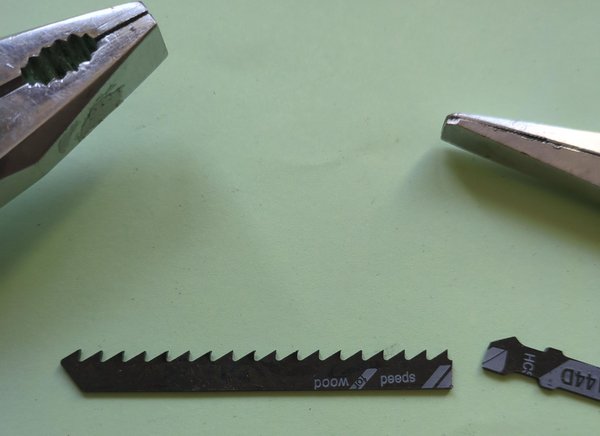

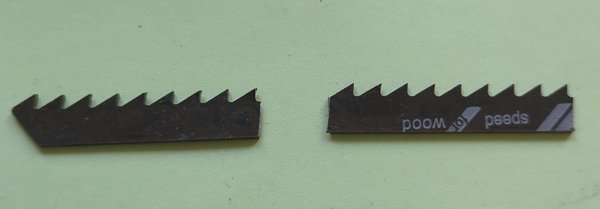

목재 절단용 직쏘 날을 하나 가져와 손잡이 부분을 제거하고 톱니가 있는 부분만 남깁니다.
남은 날을 반으로 자릅니다.
팁: 이 날은 경화강으로 만들어져 있으므로 플라이어로 쉽게 부러뜨릴 수 있습니다.
다른 날 하나에도 같은 작업을 하여 반쪽 날 네 개를 만듭니다.
날이 완전히 올라갔을 때 직쏘 가이드의 위치를 확인합니다.

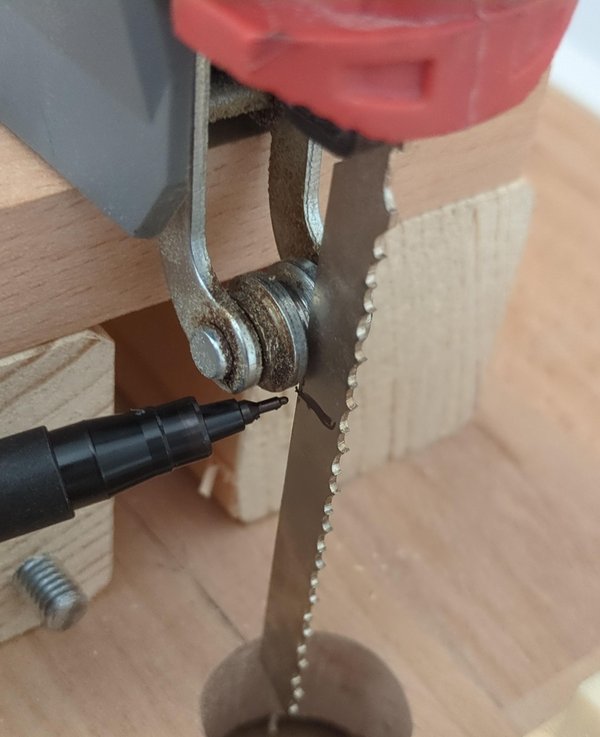

날을 장착하고 연결봉을 맨 위까지 올린 다음 가이드의 위치를 표시합니다. 이곳에 측면 날을 부착합니다.
중앙 날에서 남는 부분을 잘라냅니다.
날을 충분히 사포질하여 페인트와 기름을 제거하고, 접착력이 높아지도록 표면을 거칠게 만듭니다.

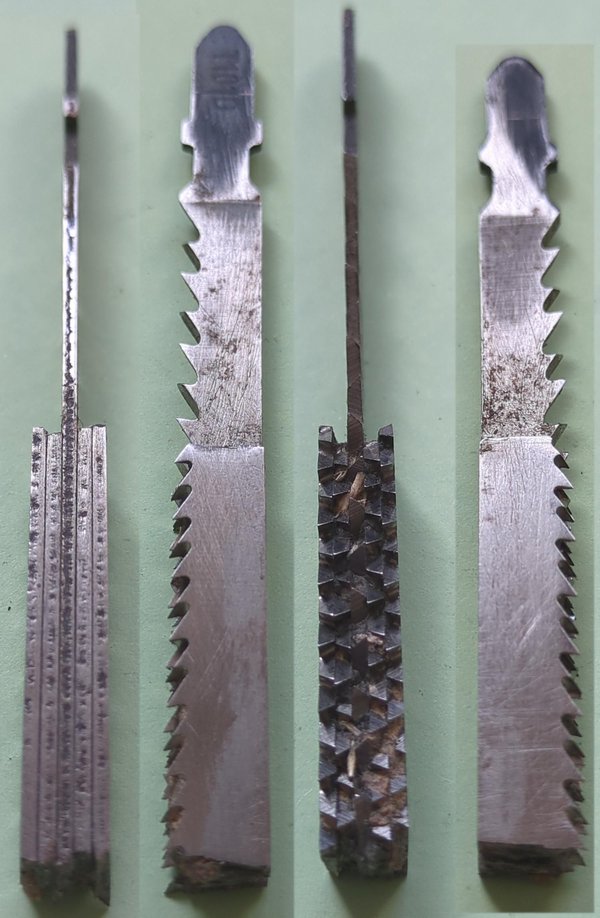

에폭시(이 용도에 가장 적합한 접착제)를 사용해 중앙 날 주위에 반쪽 날 네 개를 접착합니다.
팁: 중앙 날의 톱니가 위를 향한다면 측면 날의 톱니는 아래를 향하도록 접착합니다.
더 매끄럽게 절단하려면 측면 날을 약간 어긋나게 배치하여 톱니가 서로 일직선상에 놓이지 않도록 합니다.
에폭시가 경화되는 동안 바이스나 강한 클램프를 사용해 날 묶음을 압착한 상태로 유지합니다.
날이 완벽하게 정렬된 상태를 유지하는지 확인합니다.

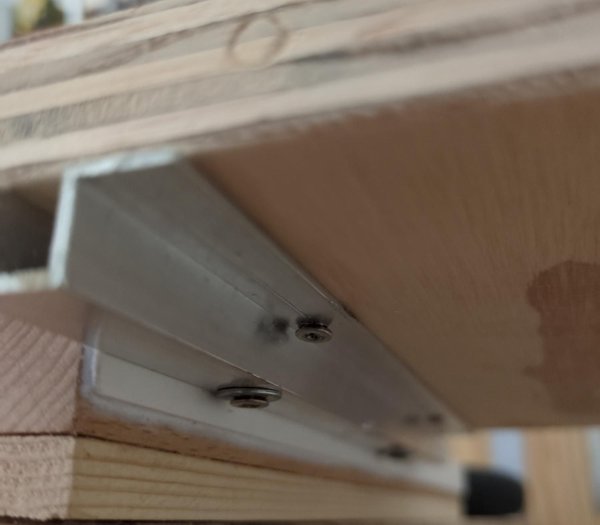

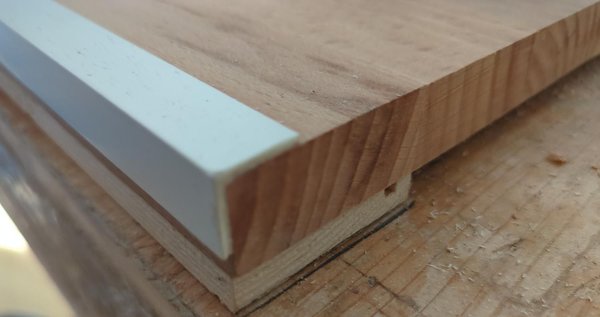

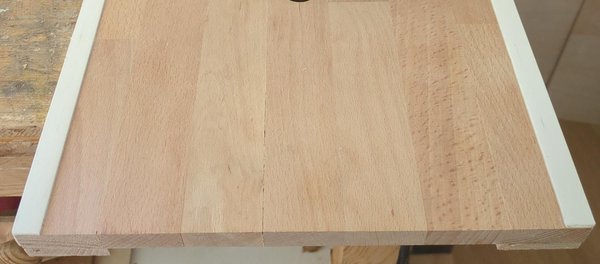

이제 기본적인 단일 축 리니어 스테이지를 만드는 것이 목표입니다. 300×300 mm 보드를 바닥판으로 사용합니다(모서리는 깨끗하고 서로 평행해야 합니다). 장착용 접착제를 사용해 두 평행한 모서리를 따라 L자형 플라스틱 또는 알루미늄 프로파일을 접착합니다. 이렇게 하면 작동 중 부드럽게 미끄러질 수 있습니다.
바닥에 목재 스트립을 접착해 바닥판을 약간 들어 올리고, 볼트가 지나갈 공간을 만듭니다.

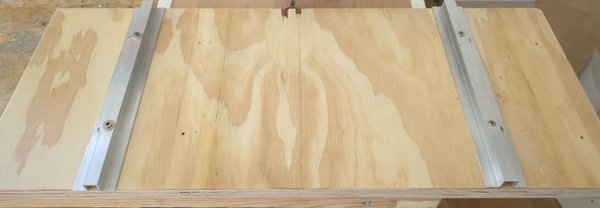

이동 스테이지에는 500×200 mm 보드를 사용합니다. 프로파일의 안쪽 면이 바닥판의 모서리에 꼭 맞도록 나사로 고정합니다. 스테이지가 바닥판과 평행을 유지하도록 빈틈없이 맞아야 합니다.

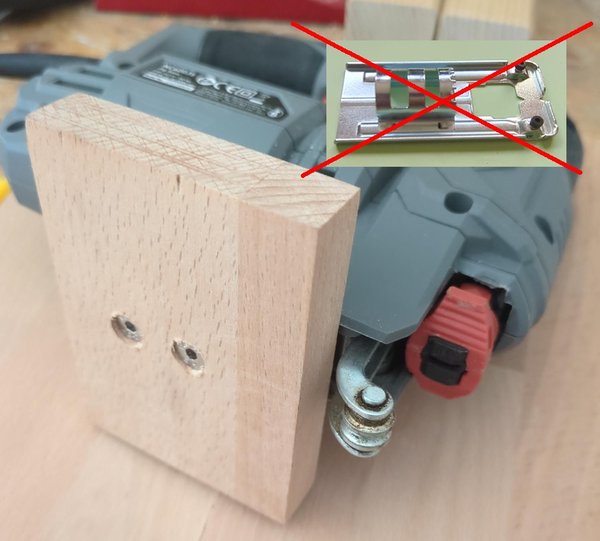

직쏘의 받침판을 제거합니다. 사용하지 않을 부품입니다.

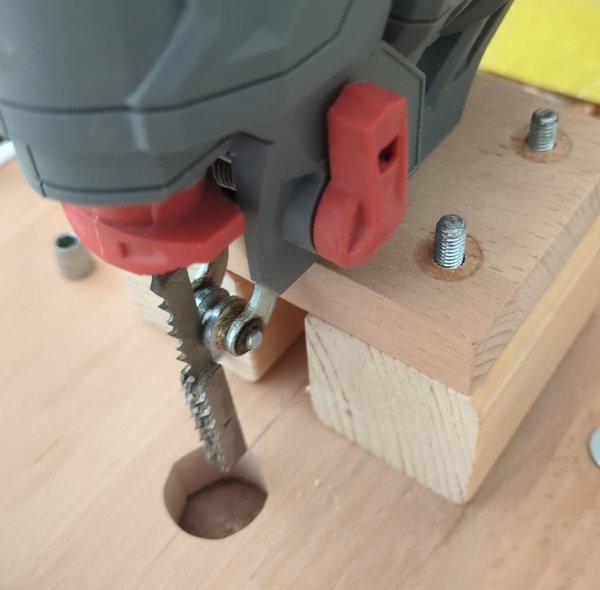

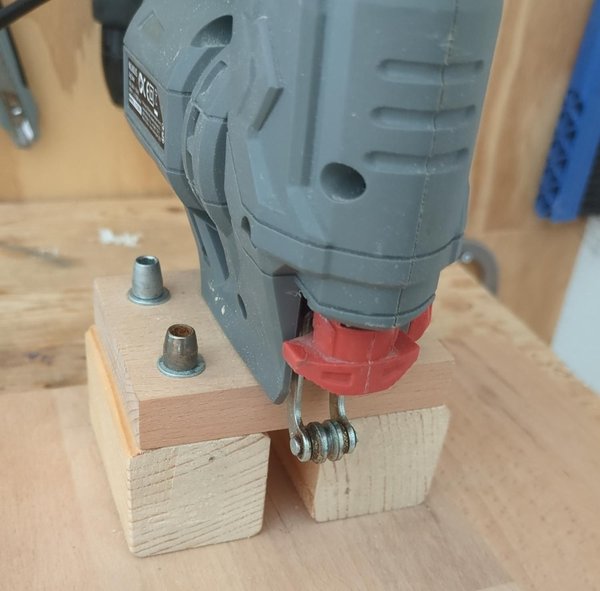

직쏘를 장착할 튼튼한 목재 받침대를 준비합니다(예: 70×100×20 mm 너도밤나무). 측면 볼트를 설치할 공간만 충분하다면 비슷한 크기도 사용할 수 있습니다.
기존 받침판 장착 구멍을 사용해 직쏘를 받침대에 단단히 나사로 고정합니다.

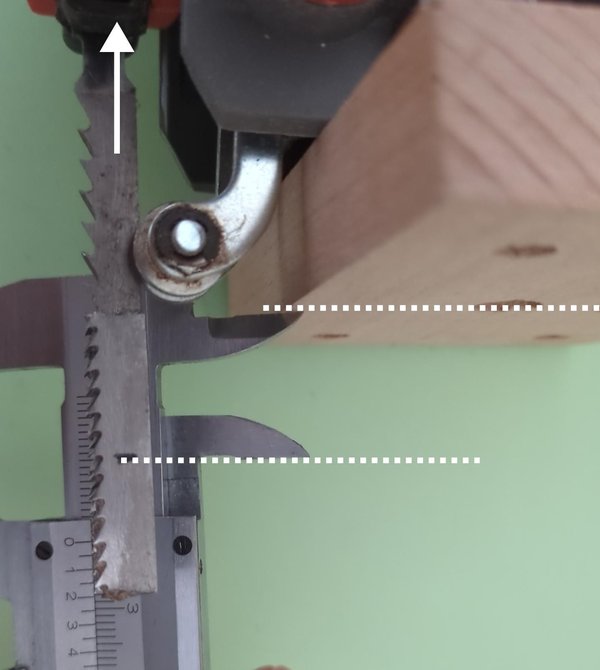

직쏘는 제대로 작동하도록 정확한 높이에 장착해야 합니다.
연결봉을 완전히 올린 상태에서 다음을 측정합니다.
D_blade: 날에서 가장 두꺼운 부분의 중심부터 직쏘 지지대 바닥까지의 거리.

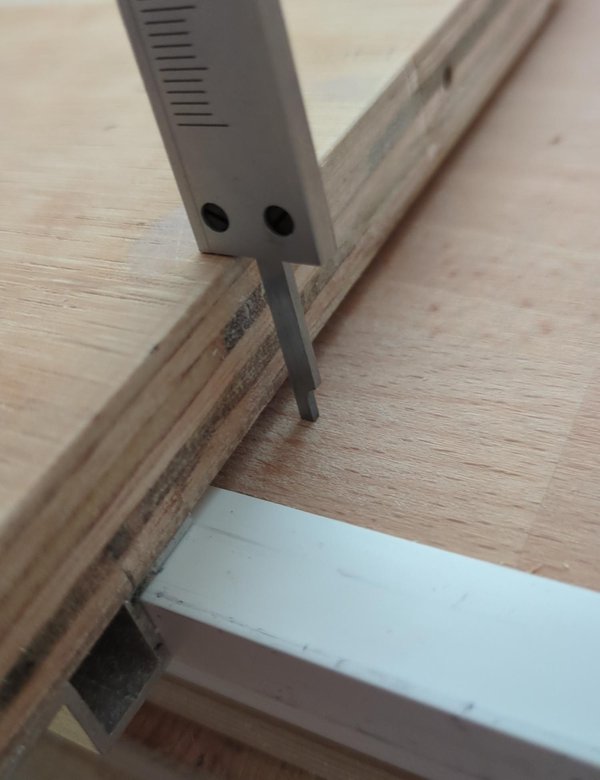

D_base: 바닥판에서 스테이지 상단까지의 거리.
두께가 대략 (D_blade + D_base)가 되도록 지지대 위에 직쏘를 장착합니다. 예를 들어 D_blade = 20 mm이고 D_base = 22 mm라면 40-45 mm 지지대를 사용합니다.
나사봉 네 개 또는 긴 볼트를 사용해 지지대와 바닥판으로 기계를 조립합니다. 직쏘의 힘과 진동을 견딜 수 있을 만큼 튼튼한지 확인합니다.
날이 바닥판에 닿는 위치를 확인하고, 날의 움직임을 방해하지 않도록 구멍을 뚫습니다.

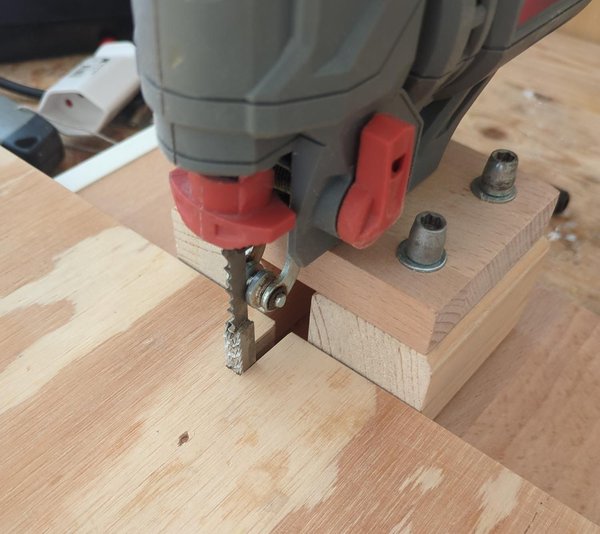

모든 부품을 고정한 뒤 날을 삽입하고 직쏘를 켠 다음, 스테이지가 직쏘 지지대에 닿을 때까지 천천히 밀어 넣습니다. 그러면 보드에 기준 슬롯이 만들어집니다.

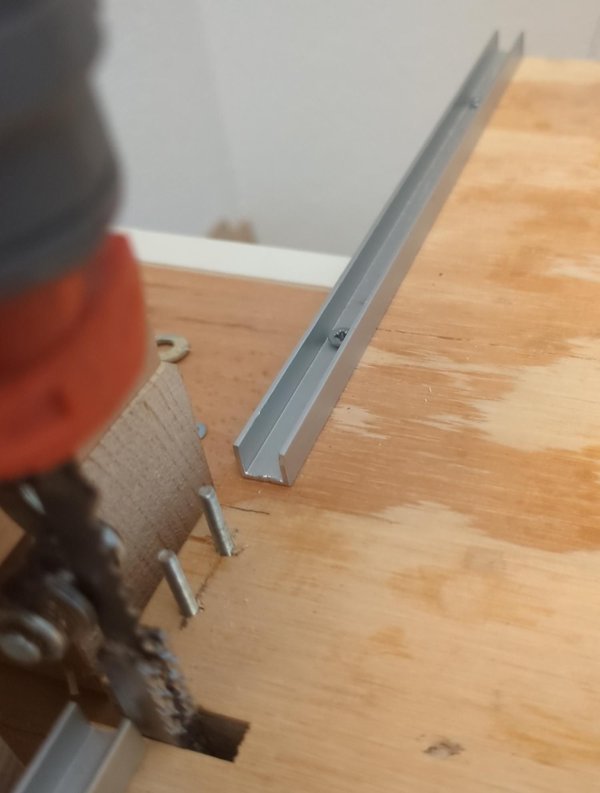

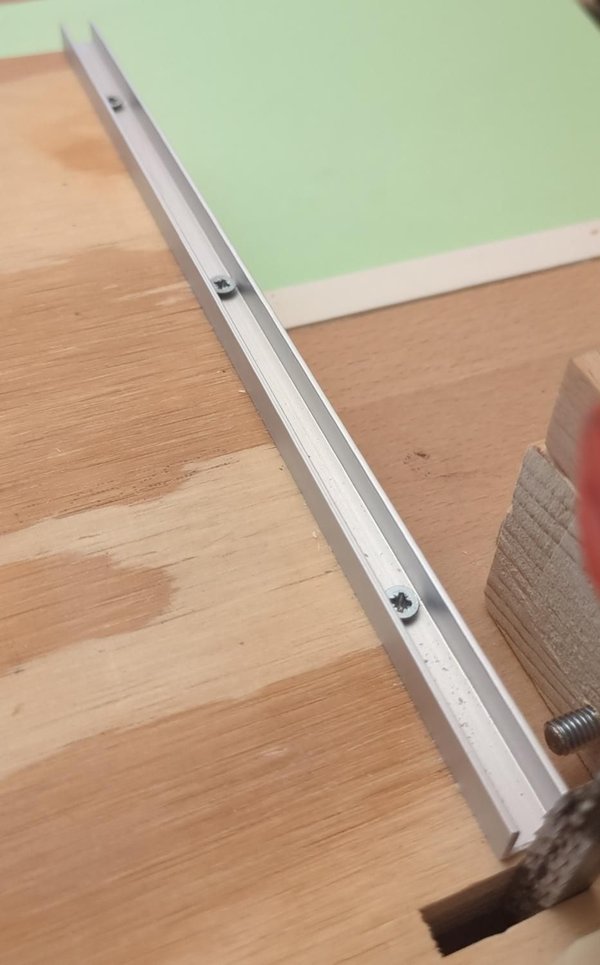

스테이지 왼쪽 모서리를 따라 플라스틱/알루미늄 프로파일 또는 목재 바를 부착합니다. 이는 목재를 절단할 때 지지점 역할을 합니다.
오른쪽에도 비슷한 스토퍼를 추가하되, 지그를 삽입할 수 있도록 40 mm 간격을 남깁니다. 두 스토퍼가 최대한 잘 정렬되도록 합니다.

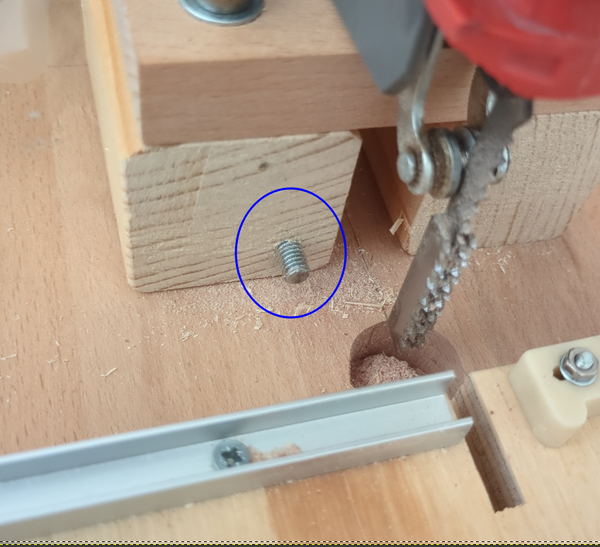

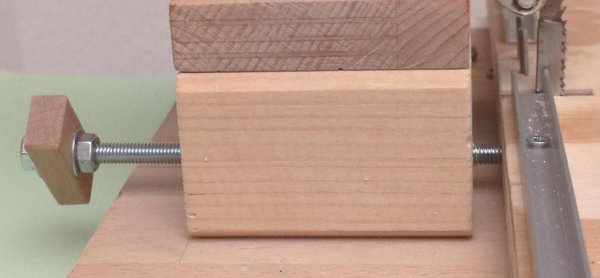

스테이지에는 조인트 깊이(핑거 길이)를 설정하기 위한 조정 나사가 필요하며, 이 길이는 목재 두께와 일치해야 합니다.
직쏘 지지대를 관통하는 구멍을 뚫고 나사봉을 삽입합니다(너트를 사용할 필요가 없도록 구멍은 나사봉보다 약간 좁아야 합니다).
팁: 나사봉을 드릴에 고정한 뒤 지지대에 돌려 넣고 앞뒤로 움직여 깔끔한 나사산을 만듭니다. 조정이 쉽도록 작은 손잡이를 추가합니다.

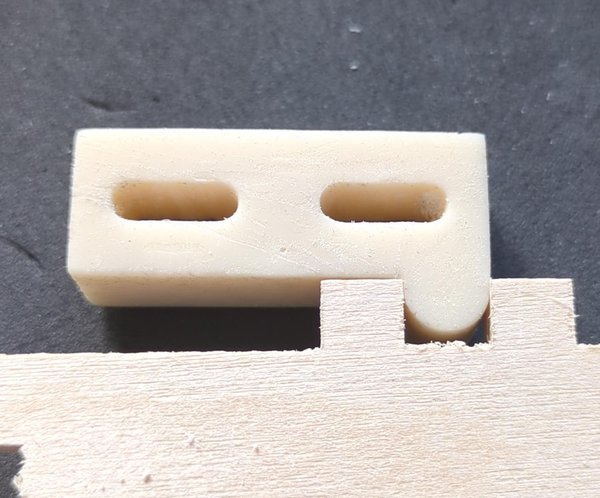

이 지그는 상자 이음의 핑거 간격을 설정합니다. 완벽하게 조정하려면 여러 차례 반복 작업이 필요하므로 조절 가능해야 합니다. 지그의 톱니는 직쏘 날에 의해 정해지는 두 핑거 사이의 틈에 꼭 맞아야 합니다.

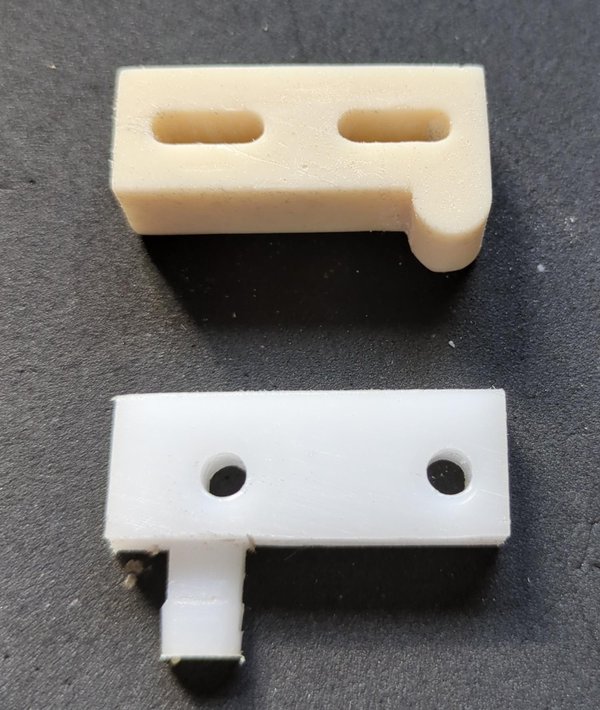

제가 처음 만든 버전은 톱으로 자르고 줄로 다듬은 단순한 플라스틱 조각이었지만, 조절하기가 어려웠습니다. 3D 프린팅 지그를 권장합니다. 다음은 OpenScad로 만든 파라메트릭 설계로, 자신의 설정에 맞게 조절할 수 있습니다:
https://github.com/bluesyann/openscad_shapes/blob/main/box_joint_bump.scad
아래는 제가 사용한 .stl 파일입니다. 운이 좋다면 그대로 사용해 볼 수도 있습니다! 설계를 수정한다면 중요한 매개변수는 다음 두 가지입니다:

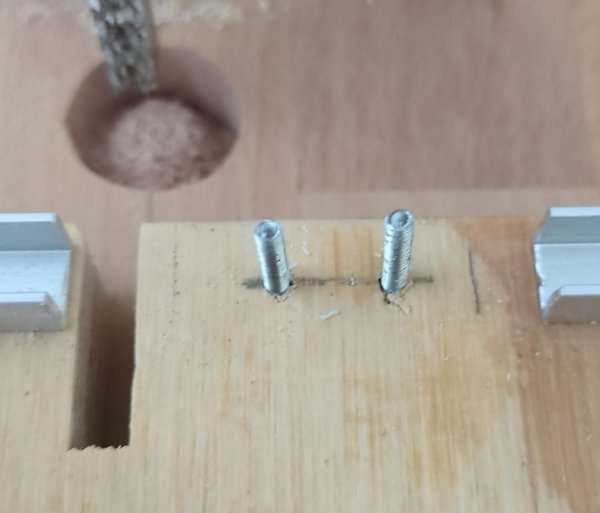

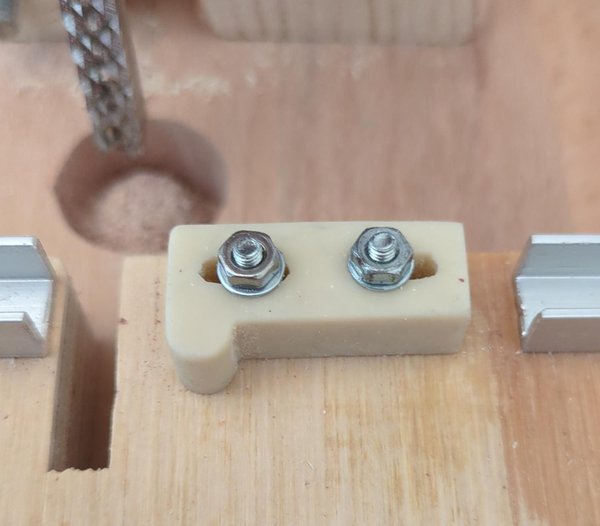

두 개의 스톱 바와 정렬되도록 볼트 두 개로 지그를 고정합니다. 날과 지그 사이에 날 너비와 대략 같은 간격을 두세요. 너트를 느슨하게 했을 때 미세 조정을 위해 지그가 좌우로 움직일 수 있어야 합니다.

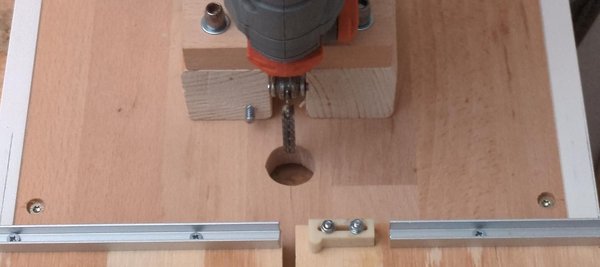

이 장치는 가볍기 때문에 작업대에 나사로 고정하는 것을 강력히 권장합니다(나사 두 개면 충분합니다).
팁: 나사가 튀어나와 스테이지의 움직임을 방해하지 않도록 나사 구멍을 접시머리 가공하세요.

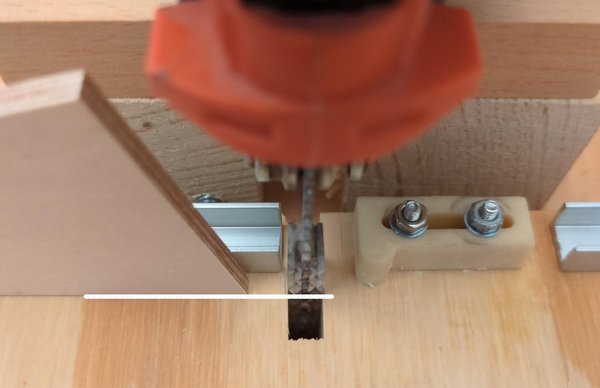

기계를 끈 상태에서 먼저 절단 깊이를 목재 두께에 맞춥니다.
스테이지를 스톱까지 아래로 누릅니다.
사용할 목재의 샘플을 이미지에 표시된 것처럼 기준 홈에 수직으로 대세요.
톱날의 톱니가 목재 두께에 해당하는 위치에 도달할 때까지 나사봉을 조절합니다.
직쏘를 켭니다(중간 속도를 권장합니다. 사용 가능한 경우 내장 디머나 외부 속도 컨트롤러를 사용하세요).

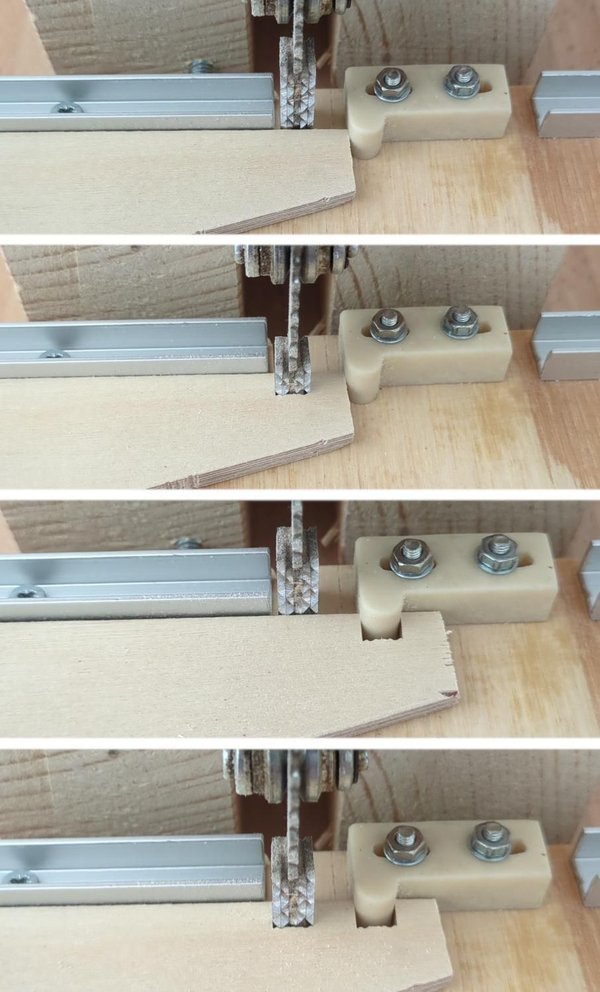

샘플을 지그에 대고 첫 번째 핑거를 절단합니다.
스테이지를 뒤로 당겨 날을 빼낸 다음, 새 홈을 지그 끝에 맞춰 다음 핑거를 절단합니다. 이 과정을 반복합니다.
이 방법으로 두 개의 샘플에 여러 핑거를 만들어 서로 어떻게 맞물리는지 확인합니다.
문제 해결:
부품을 조립하기 어렵다면 지그를 날에 더 가깝게 이동하여 핑거를 약간 더 좁게 만드세요.
맞춤이 너무 헐거우면 지그를 날에서 멀리 이동하여 핑거를 넓히세요.
이상적인 맞춤은 두 부품이 힘을 들이지 않고 맞물리면서도 유격이 없을 때 이루어집니다.
팁: 긴 이음(50 mm 초과)은 목공용 접착제를 펴 바르는 데 시간이 걸립니다. 그동안 목재가 부풀어 조립이 어려워질 수 있습니다. 이런 경우에는 쉽게 맞물리도록 의도적으로 이음을 약간 헐겁게 만드세요.

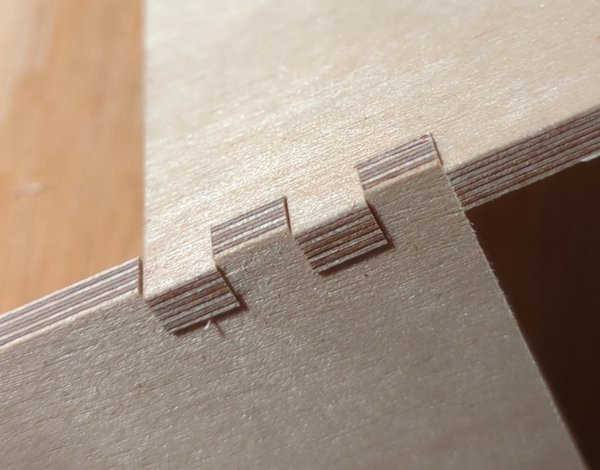

이제 집에서 완벽하고 전문가 수준으로 보이는 이음을 만들 수 있는 경제적인 DIY 상자 이음 기계를 갖게 되었습니다! 이 설계는 기존 공구의 비용, 소음 및 안전 문제를 피할 수 있어 아파트 같은 작은 공간에서 작업하는 취미 제작자와 주말 목공인에게도 이상적입니다.
목재 자투리로 연습하여 기계의 조정 방법과 작동 방식에 익숙해지세요. 다양한 목재 두께와 이음 크기를 시험해 보며 프로젝트에 가장 적합한 조건을 찾아보세요. 새 기계로 간단한 상자와 서랍부터 정교한 가구까지 무엇이든 만들어 보세요!
절단 후 이음을 가볍게 샌딩하여 버나 흠집을 제거합니다.
오일, 바니시 또는 왁스 등의 마감제를 발라 외관을 개선하고 목재를 보호하세요. 결과물은 깔끔하고 정밀하며 조립할 준비가 된, 정말 멋진 작품이 될 수 있습니다.
새 기계로 즐겁게 만들어 보세요! 궁금한 점이 있거나 결과물을 공유하고 싶다면 메시지를 보내 주세요!
