여러분, 안녕하세요!

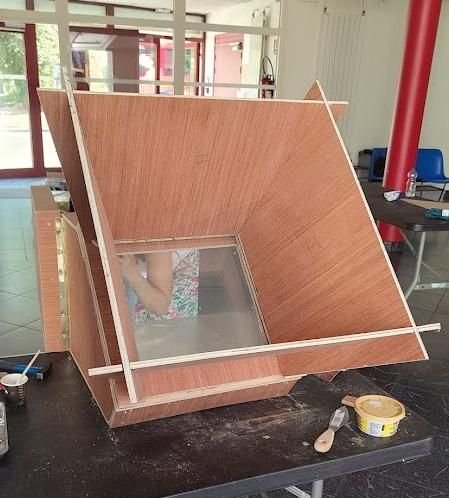

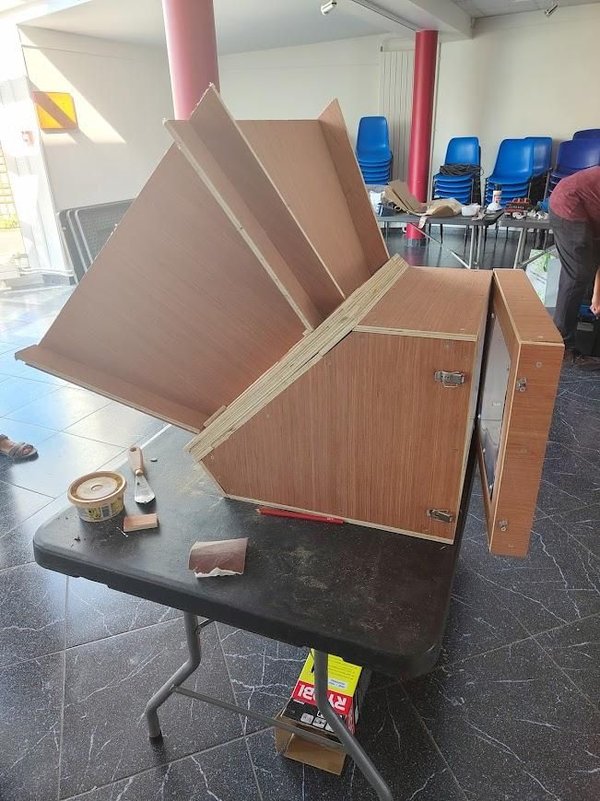

프랑스 북부 Saint-Amand-les-Eaux에 기반을 둔 제 단체 SQVA는 low-tech 활동을 시작하기로 했습니다. Solaire en Nord 협회의 도움을 받아 태양열 오븐을 만드는 참여형 워크숍을 개최했습니다.
목표는 두 가지였습니다. low-tech 장치를 직접 만들어 보며 일상적인 에너지 소비를 다시 생각하고 미래의 변화에 대한 회복탄력성을 기르는 것, 그리고 호기심 많은 지역 주민들이 제작을 체험하고 DIY의 기초를 배울 수 있게 하는 것이었습니다.
행사를 위해 Chemin de Faire 웹사이트와 《Objets Low-Tech & Énergies Directes》에서 영감을 얻어 Blender로 오븐의 3D 모델을 만들고, 참가자들이 워크숍 당일 오븐을 만들 수 있도록 도면을 작성했습니다.
행사 당일에는 원형톱을 사용할 수 없었기 때문에 여러 부품을 미리 잘라 두었습니다. 부품 치수와 도면을 첨부했습니다(치수는 완벽하지 않은 Blender 모델에서 산출되었으므로 일부 반올림이 필요할 수 있습니다).
참가자들을 안내하느라 단계별 사진을 찍지는 못했지만, 도면과 영상은 충분히 이해하기 쉽다고 생각합니다.
반사판은 나무로 되어 있어 효율이 그다지 좋지 않습니다. 접착식 거울 필름을 붙일 예정이었지만 워크숍 당일까지 배송받지 못했습니다.
확인해 보고 싶은 분들을 위한 Blender 파일입니다(초보자이니 너그럽게 봐 주세요!):
https://drive.google.com/file/d/1t3hVbzKTq7cEqUfw4l3MzOypxiJzkMGu/view?usp=sharing
참고: 영상에는 단열재 설치 단계가 표시되어 있지 않습니다.
일단 빠르게 추가해 둡니다!

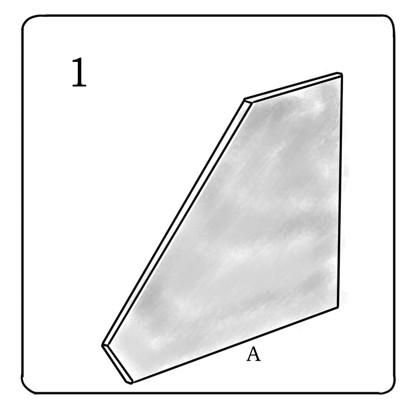

A 판재를 준비합니다.
오븐의 양쪽 측면을 만들기 위해 1, 2, 3, 4단계를 두 번 수행해야 합니다.
-----------------
A 판재를 준비합니다.
오븐의 양쪽 측면을 만들기 위해 1, 2, 3, 4단계를 두 번 수행해야 합니다.

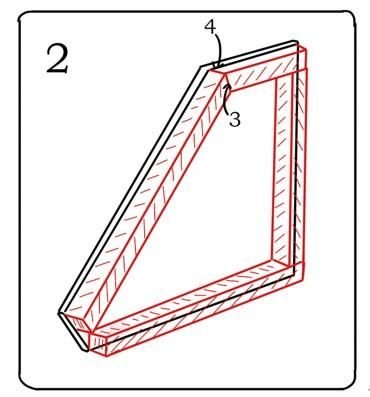

3cm*4cm 각재를 잘라 A 판재 둘레에 붙이고(접착제와 나사 사용) 고정합니다.
-----------------------------
3cm x 4cm 각재를 잘라 A 판재 둘레에 붙이고(접착제와 나사 사용) 고정합니다.

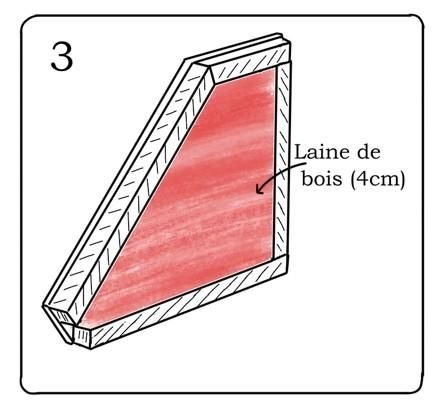

각재 사이에 목재 양모를 넣습니다.
-----------------------------
각재 사이에 목재 양모를 넣습니다.

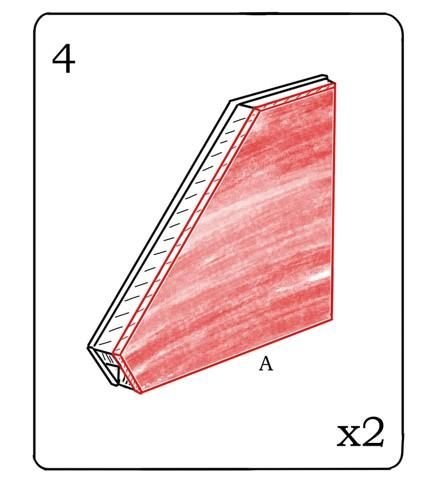

두 번째 A 판재를 사용해 벽면을 닫습니다.
-----------------------------
두 번째 A 판재를 사용해 벽면을 닫습니다.

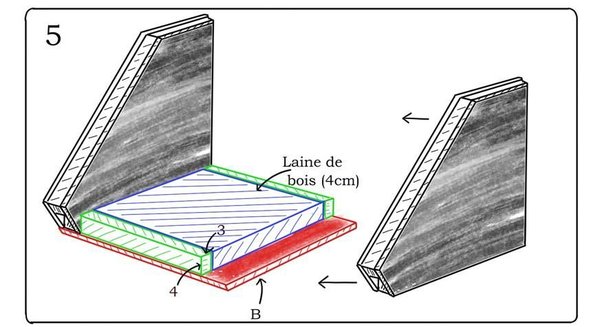

앞서 조립한 오른쪽과 왼쪽 벽면을 B 판재의 양쪽에 고정합니다.
3cm*4cm 각재를 잘라 측면 벽면 사이의 B 판재 앞쪽과 뒤쪽에 고정합니다.
각재 사이에 목재 양모를 넣습니다.
-----------------------------
앞서 조립한 오른쪽과 왼쪽 측면 패널을 B 판재의 양쪽에 고정합니다.
3cm x 4cm 각재를 잘라 측면 패널 사이의 B 판재 앞쪽과 뒤쪽에 고정합니다.
각재 사이에 목재 양모를 넣습니다.

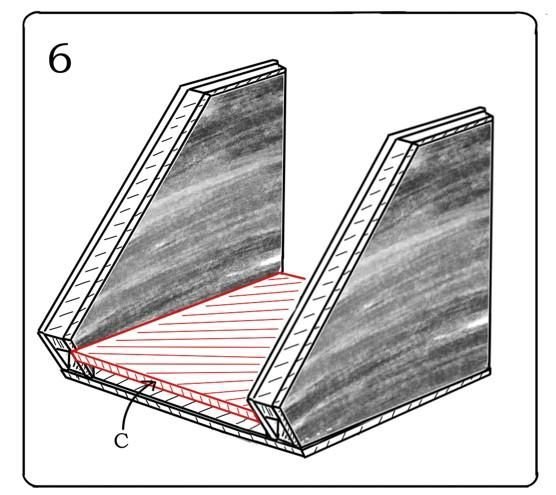

C 판재를 각재 위에 고정합니다.
-----------------------------
보드 C를 각목에 부착합니다.
오븐 상단 제작:

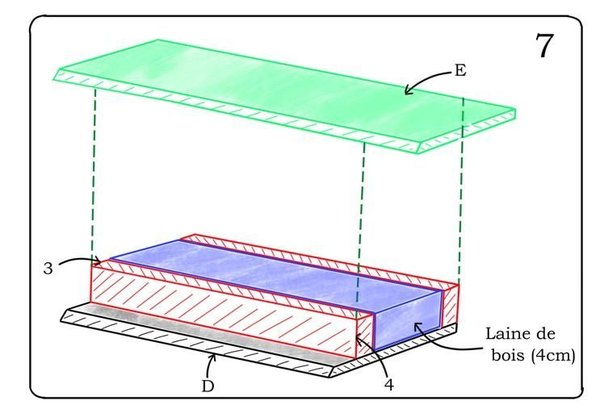

보드 D 뒤쪽에 3cm*4cm 각목을 잘라 부착합니다.
보드 D 앞쪽에 3cm*4cm 각목을 잘라 부착합니다. 각목의 윗부분이 오른쪽과 왼쪽 벽을 넘어 나오지 않도록 위치를 조정합니다.
각목 사이에 목재 섬유를 넣습니다.
보드 E를 부착합니다(가운데에 맞춰야 하며, 양쪽으로 6cm씩 돌출되어야 합니다).
-----------------------------
오븐 상단 제작:
보드 D 뒤쪽에 3cm x 4cm 각목을 잘라 부착합니다.
보드 D 앞쪽에 3cm x 4cm 각목을 잘라 부착합니다. 각목의 윗부분이 오른쪽과 왼쪽 측면을 넘어 나오지 않도록 위치를 조정합니다.
각목 사이에 목재 섬유를 넣습니다.
보드 E를 부착합니다(가운데에 맞춰야 하며, 양쪽으로 6cm씩 돌출되어야 합니다).

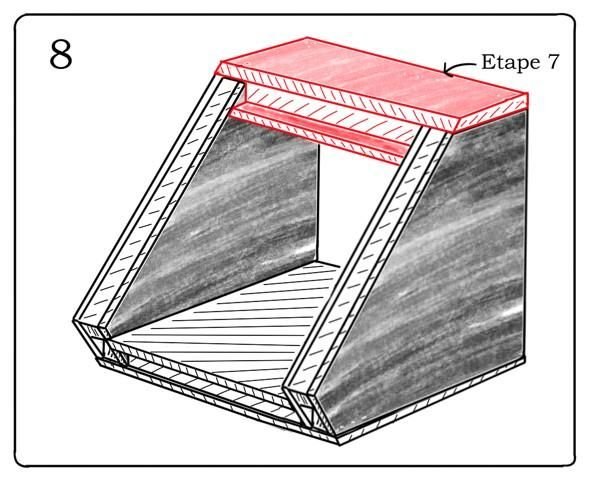

오븐 상단을 부착합니다.
-----------------------------
오븐 상단을 부착합니다.

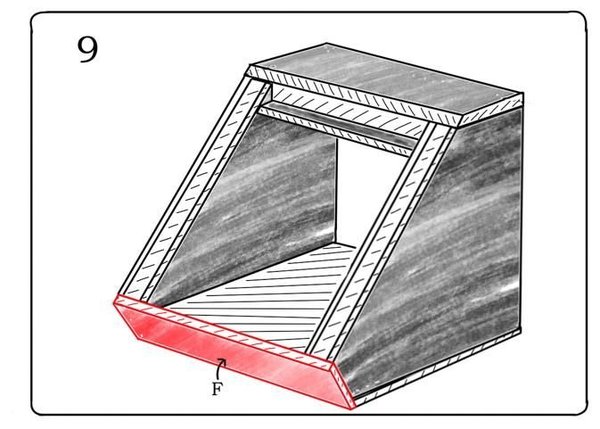

보드 F를 오븐 앞쪽에 부착합니다.
-----------------------------
보드 F를 오븐 앞쪽에 부착합니다.

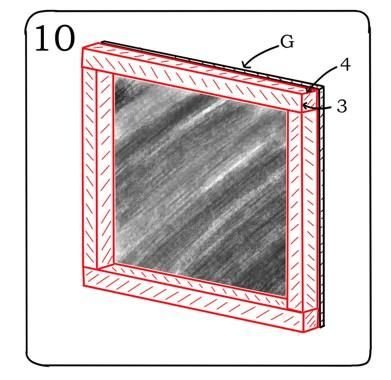

10단계부터 13단계까지는 오븐 문을 제작하는 과정입니다.
보드 G의 가장자리에 3cm*4cm 각목을 잘라 부착합니다.
-----------------------------
10단계부터 13단계까지는 오븐 문을 제작하는 과정입니다.
보드 G의 가장자리에 3 cm x 4 cm 각목을 잘라 부착합니다.

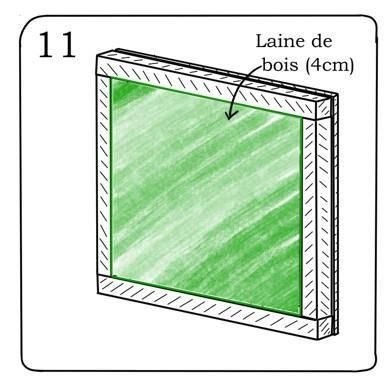

각목 사이에 목재 섬유를 넣습니다.
-----------------------------
각목 사이에 목재 섬유를 넣습니다.

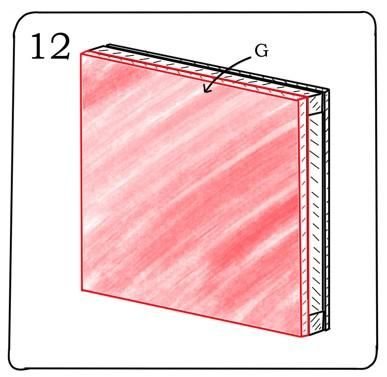

두 번째 보드 G를 부착합니다.
-----------------------------
두 번째 보드 G를 부착합니다.

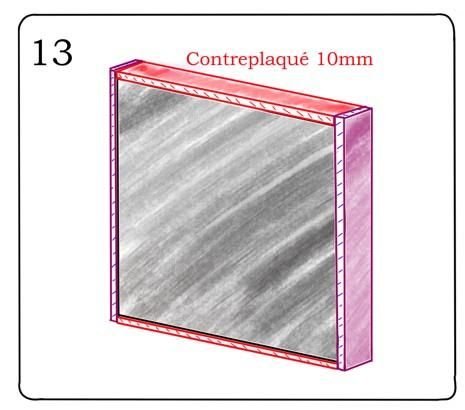

이전 단계에서 만든 구조물 주위에 두께 10mm, 너비 6cm의 합판 조각을 잘라 부착합니다.
-----------------------------
두께 10 mm, 너비 6 cm의 합판 조각을 잘라 이전 단계에서 만든 구조물 주위에 부착합니다.

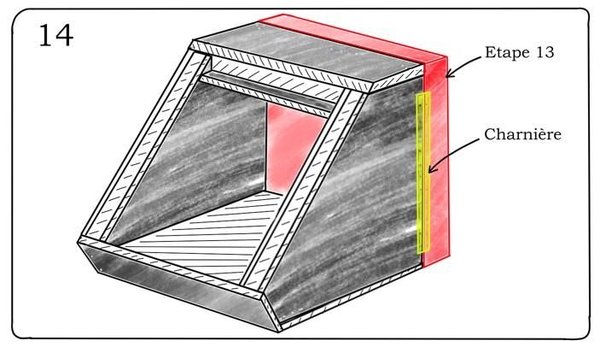

경첩을 사용하여 문을 부착합니다.
반대쪽 면에 문 잠금장치를 설치합니다.
오븐과 문의 내부 여러 부분을 덮을 수 있도록 오프셋 판을 잘라냅니다.
오프셋 판을 고정합니다(셀프 드릴링 나사 사용).
-----------------------------
경첩을 사용하여 문을 부착합니다.
반대쪽에 문 잠금장치를 설치합니다.
오븐과 문의 내부 여러 부분을 덮도록 오프셋 판을 잘라냅니다.
오프셋 판을 고정합니다(셀프 드릴링 나사 사용).

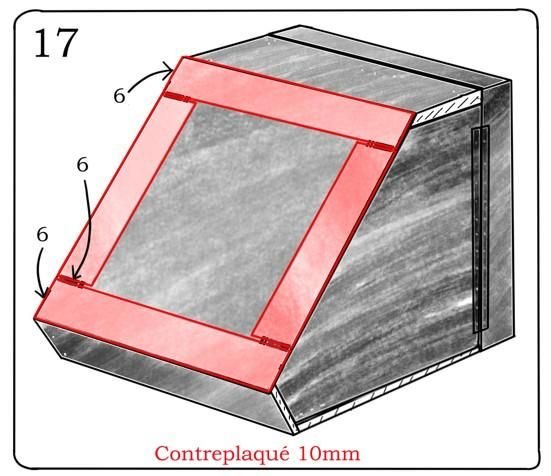

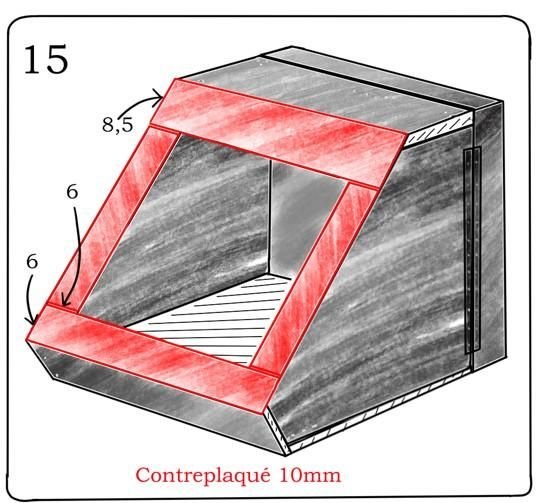

오븐 앞쪽에 너비 6cm, 두께 10mm의 합판 띠를 잘라 부착합니다(접착 및 못질).
-----------------------------
오븐 앞쪽에 너비 6 cm, 두께 10 mm의 합판 띠를 잘라 부착합니다(접착 및 못질).

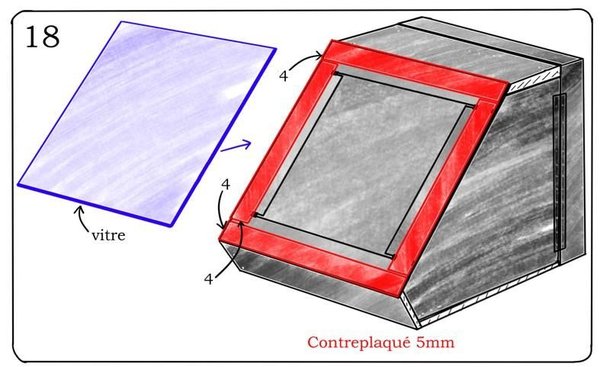

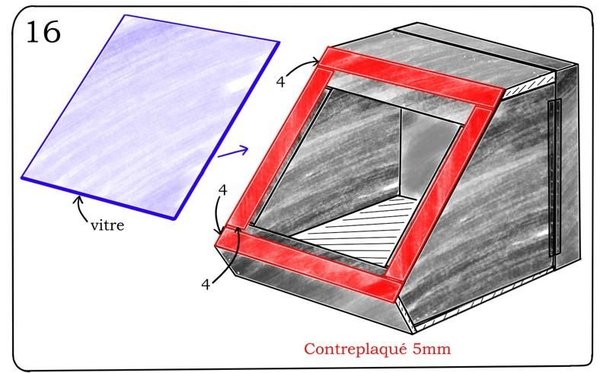

오븐 앞쪽에 너비 4cm, 두께 5mm의 합판 띠를 잘라 부착합니다(접착 및 못질).
5mm 합판 판 사이에 유리판 가장자리에 유리용 퍼티를 바른 뒤 유리판을 끼웁니다.
-----------------------------
오븐 앞쪽에 너비 4 cm, 두께 5 mm의 합판 띠를 잘라 부착합니다(접착 및 못질).
5 mm 합판 판 사이에 유리판을 끼우고, 가장자리에 유리공용 퍼티를 바릅니다.

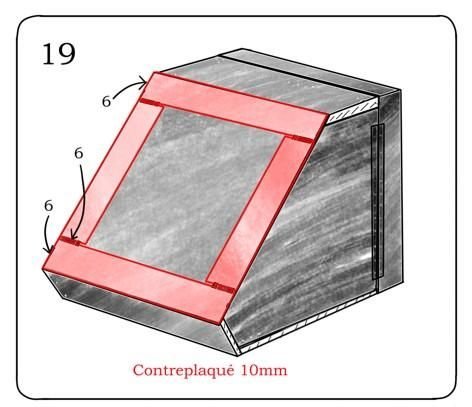

10mm 합판을 폭 6cm의 띠 모양으로 잘라 오븐 앞면에 고정합니다(접착하고 못으로 박습니다).
-----------------------------
10 mm 합판을 폭 6 cm의 띠 모양으로 잘라 오븐 앞면에 부착합니다(접착하고 못으로 고정).
5mm 합판을 폭 4cm의 띠 모양으로 잘라 오븐 앞면에 고정합니다(접착하고 못으로 박습니다).
5mm 합판 판 사이에 유리판을 끼우고, 유리 가장자리를 따라 유리용 퍼티를 바릅니다.
-----------------------------
5 mm 합판을 폭 4 cm의 띠 모양으로 잘라 오븐 앞면에 부착합니다(접착하고 못으로 고정).
5 mm 합판 판 사이에 유리판을 끼우고, 가장자리에 유리공용 퍼티를 바릅니다.
10mm 합판을 폭 6cm의 띠 모양으로 잘라 오븐 앞면에 고정합니다(접착하고 못으로 박습니다).
-----------------------------
10 mm 합판을 폭 6 cm의 띠 모양으로 잘라 오븐 앞면에 부착합니다(접착하고 못으로 고정).

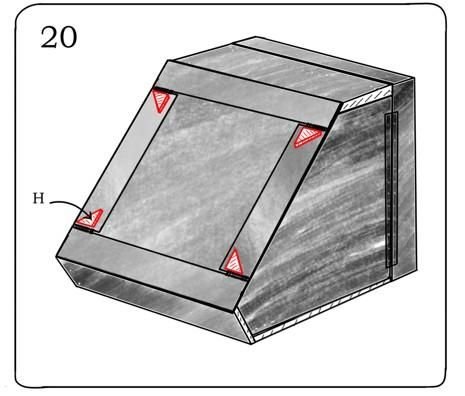

10mm 합판으로 지지용 삼각형을 잘라 고정합니다. 삼각형은 변의 길이가 4cm인 직각 이등변삼각형입니다.
정확한 위치를 정하려면 21단계의 첫 번째 부분을 먼저 수행해야 합니다.
-----------------------------
10 mm 합판으로 지지용 삼각형을 잘라 부착합니다. 삼각형은 변의 길이가 4 cm인 직각 이등변삼각형입니다.
정확한 위치를 정하려면 21단계의 첫 번째 부분을 수행해야 합니다.

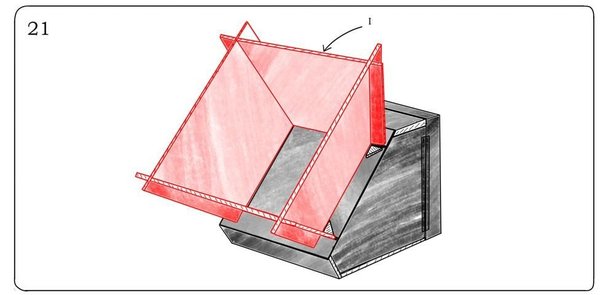

판재 I에 홈을 잘라 서로 끼워지도록 합니다. 이것들이 나중에 반사판이 됩니다.
끼워 조립한 판을 오븐 위에 배치합니다.
반사판 바깥쪽과 오븐 벽에 고리를 고정하여 고정용 끈을 통과시킬 수 있도록 합니다.
거울 필름을 잘라 반사판의 여러 내부 면에 붙입니다.
-----------------------------
판재 I에 홈을 잘라 서로 끼워지도록 합니다. 이것들이 반사판 역할을 합니다.
조립한 반사판을 오븐 위에 배치합니다.
반사판의 바깥쪽과 오븐 벽에 고리를 부착하여 고정용 끈을 통과시킬 수 있도록 합니다.
거울 필름을 잘라 반사판의 내부 표면에 붙입니다.
