우리 모두는 일하면서 책상에서 차가운 음료를 마시는 것을 좋아합니다. 특히 여름철에는. 하지만 음료를 개봉해 책상 위에 올려놓으면 땀이 맺히기 시작하고(사방에 물자국을 남기며) 서서히 차가움을 잃습니다. 음료를 차갑게 유지하려면 냉장고까지 계속 왔다 갔다 하는 수밖에 없는데, 그러면 일하는 중에 간편하게 한 모금 마시려는 본래의 취지가 무색해집니다.

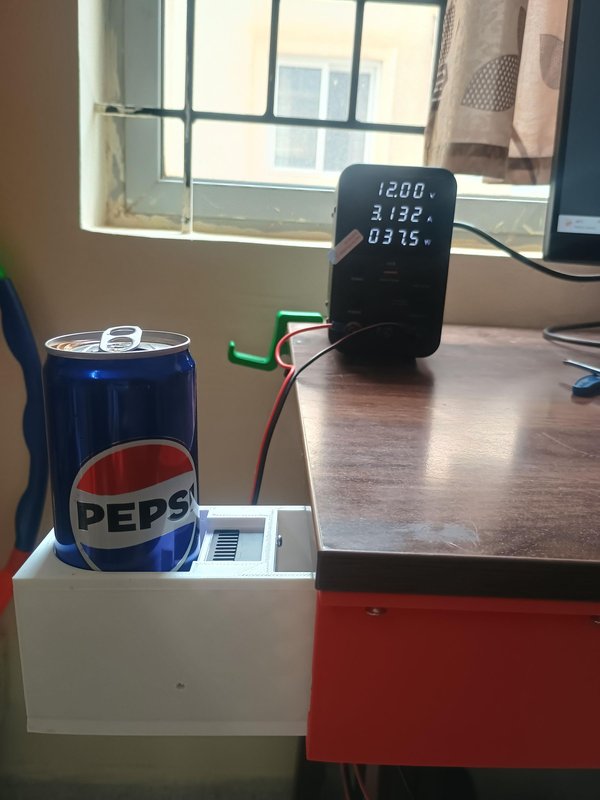

이 프로젝트는 그 문제를 해결합니다. 펠티어 모듈을 기반으로 제작된 간단한 푸시 래치 방식의 소형 음료 홀더입니다. 펠티어 모듈의 전원을 켜고, 홀더를 눌러 튀어나오게 연 다음, 음료를 안에 넣기만 하면 필요한 만큼 오랫동안 차가운 상태로 유지됩니다. 바로 책상에서 말이죠.

STEP 1. 준비물

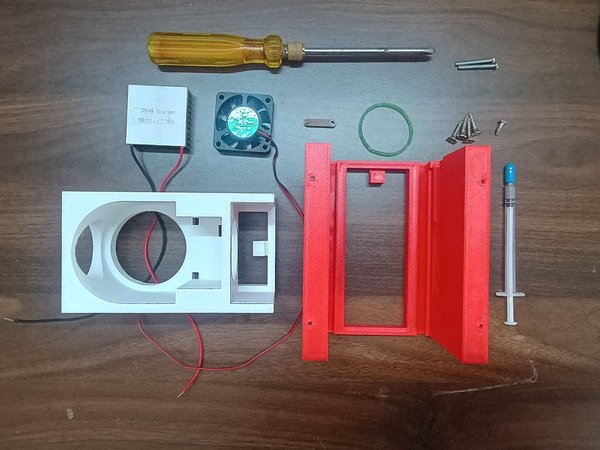

1. TEC1 -12706 펠티어 모듈 1개
2. 40×40×10 알루미늄 방열판 1개
3. 12V 브러시리스 DC 팬 4010 1개
4. 열전도 페이스트 1개
5. 고무줄 1개
6. 3mm x 10mm 뾰족 머리 나사 1개
7. M3 x 28mm 나사 2개
8. 3mm x 19mm 뾰족 머리 나사 4개
9. 스크루드라이버 1개
10. 3D 프린팅:
11. 3D 프린터 - 하우징, 이젝터 및 래치 핀을 출력하기 위해
12. PLA 필라멘트
13. 12V 전원 공급

STEP 2. 부품 3D 프린팅하기

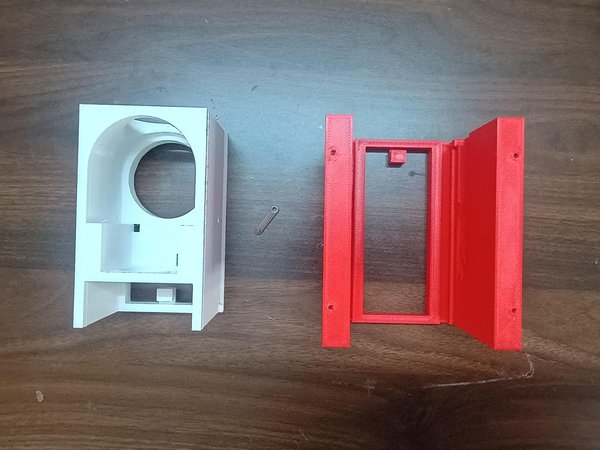

다음을 인쇄하세요: 하우징, 이젝터 및 래치 핀. 펠티어 모듈 근처에서 PETG나 ABS가 더 뛰어난 내열성을 제공하므로 PLA보다 권장됩니다. 현재 다른 재료를 구할 수 없어 PLA를 사용하고 있습니다.

모든 3D 프린팅 가능 파일과 참고용 Cura 슬라이서 설정을 아래에 첨부했습니다.

인쇄가 완료되면 조립을 진행하기 전에 모든 서포트 구조물을 조심스럽게 제거하고 각 부품을 정리하세요(거친 가장자리를 사포로 다듬고 남아 있는 가닥이나 스트링을 제거하세요).

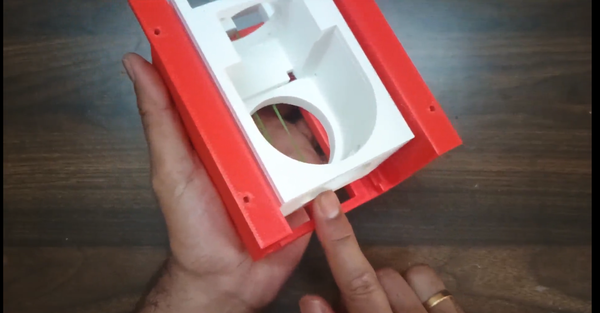

STEP 3. 3D 구성 요소 설치

이젝터를 삽입하십시오:

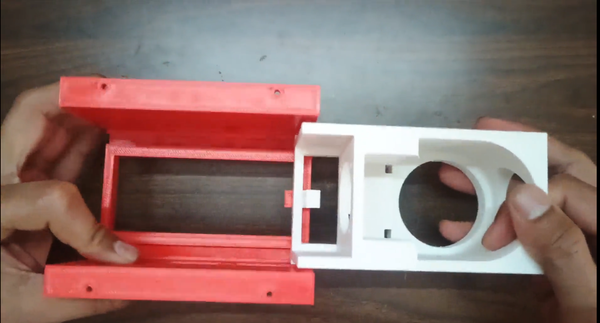

동영상에서 볼 수 있듯이, 하우징 뒷쪽에서 이젝터를 삽입하십시오. 하우징 레일이 이젝터를 가로막기 때문에 앞쪽에서 삽입할 수 없습니다. 이젝터를 뒤쪽에서 삽입한 후에는 앞쪽에서 완전히 빼낼 수도 없는데, 이는 하우징 레일이 이젝터의 배출을 막기 때문이며, 이는 푸시 래치 메커니즘에 필수적인 요소입니다.

래치 핀을 조여 주세요:

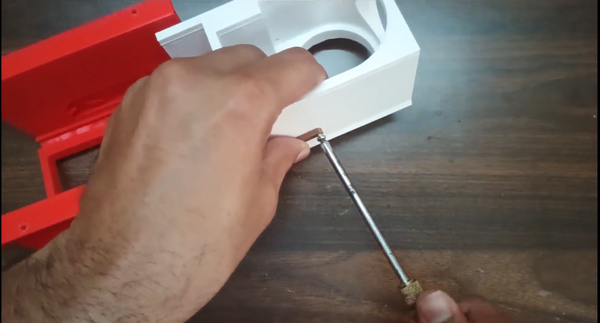

이젝터를 앞쪽에서 끝까지 빼낸 다음, 3mm x 10mm 뾰족한 나사를 사용하여 래치 핀을 구멍에 조여 주세요. 너무 꽉 조이지 말고, 래치 핀이 자유롭게 움직일 수 있도록 충분한 여유를 남겨 두세요.

고무줄을 끼우세요:

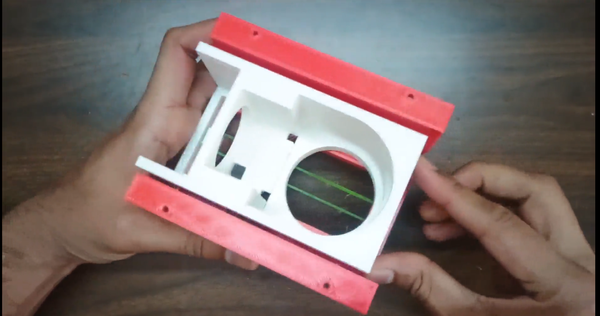

동영상에 나온 대로 하우징과 이젝터에 있는 고리에 고무줄을 끼우세요. 고무줄의 장력이 충분히 강한지 확인하십시오. 장력이 부족하다면 고무줄을 잘라 길이를 줄인 후 매듭을 지어 다시 고리에 끼우십시오. 이젝터의 바깥쪽 힘과 이동 거리는 모두 고무줄의 장력에 따라 달라지므로, 필요에 따라 장력을 조절하십시오.

테스트:

3D 프린팅으로 제작된 모든 부품을 조립한 후, 하우징의 밑부분을 잡고 이젝터를 눌러 푸시 래치 장치가 제대로 작동하는지 확인해 보세요. 그러면 제자리에 고정될 것입니다. 이젝터를 다시 누르면 잠금이 풀리며 원래 위치로 돌아옵니다.

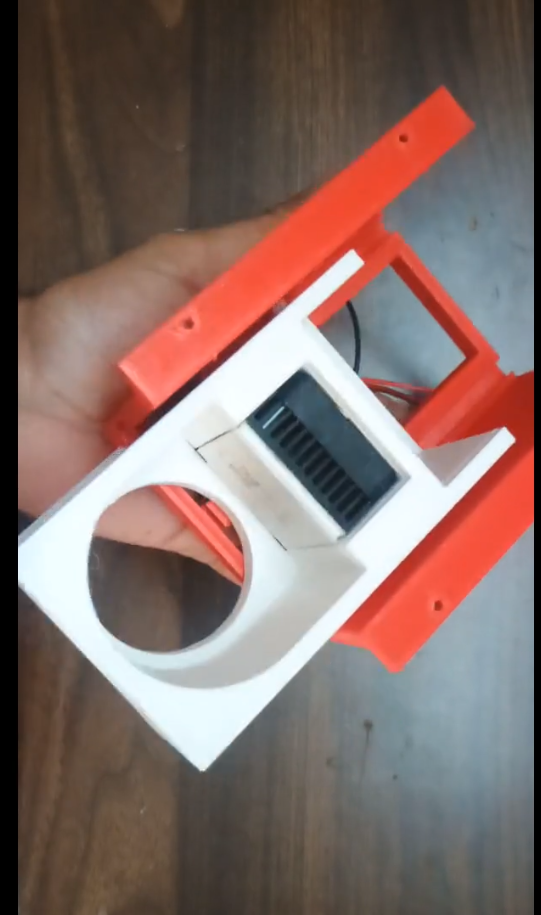

STEP 4. 펠티에 모듈 설치

다음의 TEC1-12706 펠티어 모듈의 냉측과 열측을 확인하십시오. 40x40x10mm 알루미늄 방열판에 열전도 페이스트를 도포하고 모듈의 열측을 방열판에 부착하십시오. 두 부품을 붙이기 위해 석고를 사용했지만, 있다면 열접착제를 사용해도 됩니다. 이제 12V 브러시리스 DC 팬(4010)을 이젝터의 슬롯에 배치하고, 팬이 공기를 안쪽으로 밀어 넣는지 확인하십시오. 펠티어 모듈을 DC 팬 옆에 놓고 M3 x 28mm 나사 두 개를 대각선으로 조여 전체 모듈을 고정하십시오. 푸시 래치 메커니즘을 다시 테스트하고, 펠티어 모듈이 부착된 이젝터의 무게를 고무 밴드가 견딜 수 있는지 확인하십시오.

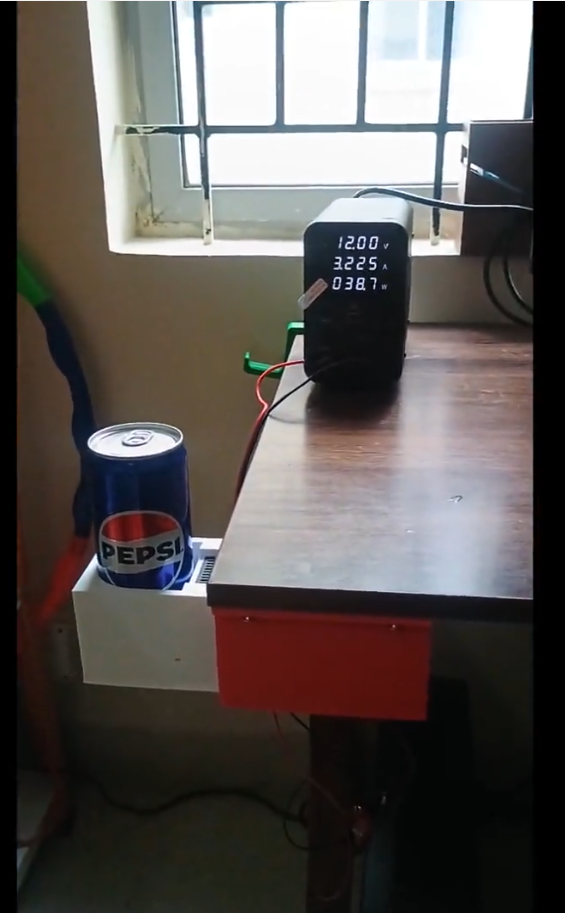

STEP 5. 펠티에 음료 냉각기의 설치 및 사용 방법

설치:

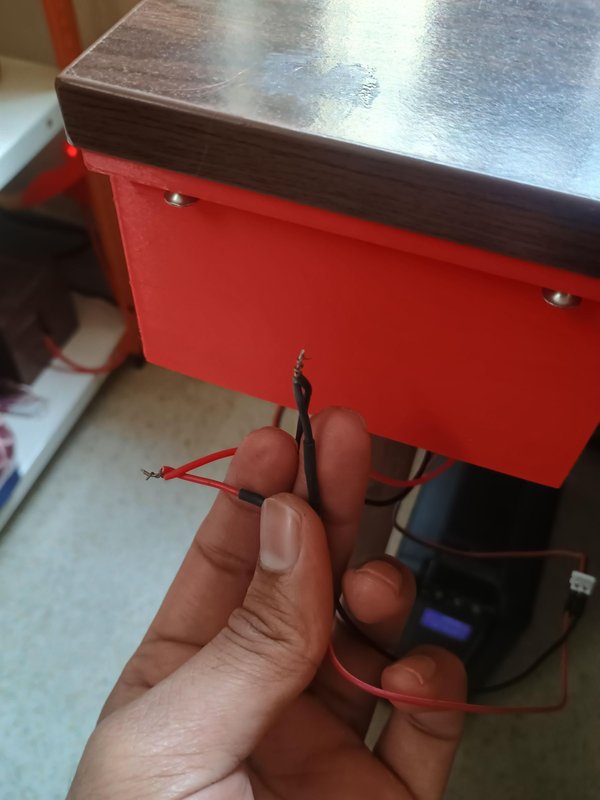

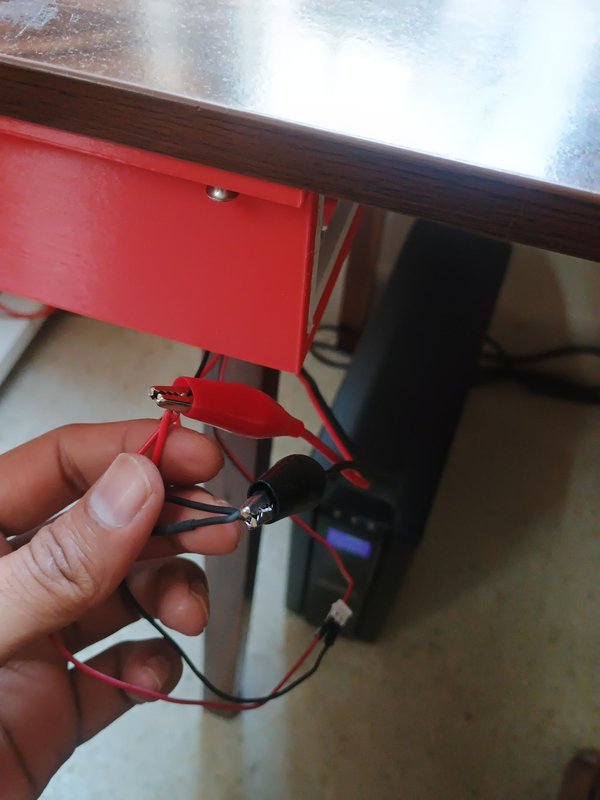

펠티어 음료 냉각기의 받침대를 잡고, 하우징 상단의 구멍을 통해 3mm x 19mm 뾰족한 나사 4개를 사용하여 테이블에 고정하십시오. 팬의 검은색 전선을 펠티어 모듈의 검은색 전선에 연결하고, 팬의 빨간색 전선을 펠티어 모듈의 빨간색 전선에 연결한 다음, 이렇게 연결된 양극 및 음극 전선을 각각 전원 공급 장치의 양극 및 음극 단자에 연결하십시오.

테스트:

쿨러를 설치한 후, 이젝터를 눌러 푸시 래치 장치가 제대로 작동하는지 확인해 보세요. 그러면 제자리에 잠기게 됩니다. 이젝터를 다시 누르면 잠금이 풀리며 다시 밖으로 나옵니다.

사용법:

12V 전원을 켠 다음, 이젝터를 눌러 잠금을 해제하세요. 음료를 그 위에 올려두면 시원하게 유지됩니다.

참고:

펠티에 모듈은 뜨거운 쪽(뒷면)에 강력한 팬과 대형 방열판이 장착되어 있을 때 냉각 효율이 더 높아집니다. 뜨거운 쪽은 차가운 쪽에서 전달된 열과 자체적으로 발생하는 전기 폐열을 모두 방출해야 합니다. 뒷면이 시원하게 유지되면 앞면은 훨씬 더 낮은 온도에 도달할 수 있습니다.
