NO. 334
제목 : 충전용 블루투스 스피커
2018-07-15 18:24

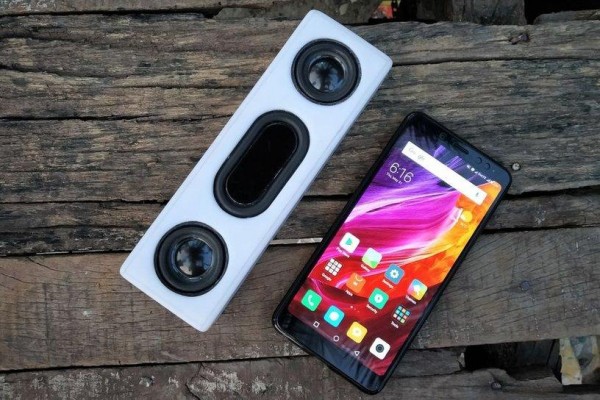

충전용 블루투스 스피커








사양 및 특징:

듀얼 3W 풀-레인지 스피커(4ohms)

추가 딥 배스를 위한 수동형 라디에이터

PAM8403 고효율성 앰프 모듈(Class D)

내장형 5200mAh파워 뱅크

USB충전

블루투스 2.1

긴 배터리 백업


1단계 : 부품 리스트

2ixMo2cWYrlzSxyIeGJODlfSsYOZp19cyYoDuiWUFN6eaUNrJbvsBm1ttlbyW6fnzEfDvtkCBYVV4nSSqRT47JKMbzv95p6DCPgOniiDneI0s5LhhwPMX_j_44ywzN4Ly4SSaqtnIyJgbgzNdw





부품 리스트

PAM8403 스테레오 앰프 모듈.

3W 풀 레인지 스피커 (2개)

수동형 라디에이터

블루투스 모듈

2600mAh 18650 리튬 이온 배터리(2개)

마이크로 USB 배터리 충전 모듈

3.7v ~ 5v 부스터 모듈

On/Off 스위치

4mm아크릴 시트


도구 목록:

미니 핸드 톱

로터리 툴 / 드라멜 (옵션)

글루건

와이어 커터

마스킹 테이프

강력접착제

마커 펜

메탈 파일


2단계 : 인클로저 만들기

8Bs0FncQFXqgF26RTqVqnoodWtBjcbaTmUs0Jd3rM8ZA8BQEDPtLTajKoEGTlUoQ56phNL-80FqbuGapbL5Z6Ydy9nLVqR2zAY-W7p4QWFeL4KmcDvb1iqHW1KH-ECxDK-rNK6NKkRaYBtLN4w

Vm1w4pgqM938O_VOOW_GWB853KI0LhlKEOUGsgJ0ZKfQy82BiA0rRmXK-xuM0NIb6U_-4TwBjIPA46bSliym1dNbVm4NgzVGQEOyBM4bfCXqnwDp9aBtO-hB2s461SN7Ce49QYkXJtfV9rhXEg

JE7odxR_QmloUwLX0FGSfvhjDOpvR4zCtTXJPgOs47FZ8Dr5yX0oagMxLZ1y6jcCbQX0rkqkzbH2g8_fUEgg0Q-GsWRI4rk50a5GWuq1_b95rstu0W-xdERwl8OlKjULGgys2LPSY65MDcNs6g



아크릴 시트를 사용할 겁니다.

인클로저로 사용할 치수를 측정 후 아크릴 시트에 마커 펜으로 그려주세요

핸드 톱이나 실톱을 사용해서 아크릴 판을 잘라주세요.

스피커와 수동형 라디에이터를 아크릴 시트 위에 올려 놓고 배치 형태를 그려주세요. 그리고 나서 실톱이나 핸드 톱을 사용하여 그 배치대로 잘라주세요.

위의 동일한 방법을 사용하여 USB포트 와 스위치의 레이아웃을 표시하고 잘라주세요.


3단계 : 아크릴 조각 손질



PafbmKTvwWKFa-GGhmYdIS_fiVpS246ytNSvWZnrMLTCa-snY4GQRIgQ2HeCSNCu1XW6oRb8RNUTssOmZj_BtjmMz3Lmn2GRcyXa_BjZlvBAMjs6EjZQtLZ9xx3YaKDe39oMVa0d-g0LGIYPQA

D5i8XIY-dVWHvdLSReQk3Bj0Ux13Xq1b99UvsMhib7j0nxVmMLh69Yt0DCybIklBAw38hONFONjJZjJIy6n7A1LgyRQQImplugBpn3iJKneiSVdo6ePgGqE68JQmlahVfLkXAJoEghMHBddiUg

zBdaXZNLzz704oGDSWFNP7ctz7A5IxsujC_LEf_V8VaEzbX0EjRNh1jRg9Ym-U-kYw88a4iK2E23GIZrBerKEtWPDkJB2HwTqdIkZrbuzEODAzs_sZkZp_tvp0CZWIyGG0oHj58iy9Ty-aKjgA

pNJRyS3eBa2kepBE2bgCB47nkmzCkJcUAloA8Vejk9EkN9MLmnqYHSlLcbAnOMkUItXsFH52DpNSe-QsmyziiFlE4nDoAOoKp0i6G-TeP3X1m227Jj1yE84FLavBvNLyOKp-HqBK


먼저, 아크릴 시트 조각에서 종이 커버를 제거하고, 그 조각들을 사포로 문질러 매끄럽고 깨끗한 표면을 만들어주세요.

4단계 : 스피커와 수동형 라디에이터 장착




wFenGB2A-YT5j8XcdYD5UsbzL3-r8F9UyDWQHqjYGzQS5FvNDxWdXIdr0zg48gB-uSYz8recum-MuO7LV7p3ePOGnTtEK0GLhiQP9kAz2iJjwkjOzygVbhj66otbGzaH71IjaBiOWq9Ps64WkA

bcsg0886KOCfDD1BYn2ldvJHX0vKr9OkT0WDgqF3YSvGzbLqwwVgYBzPCm5VGqwewahVYcDqJ-mQDoVxtzwdjtxXH5lbrRkmQVoMnsiS21U4kDfjM0U06yFFn-Q0bIAmvCrrd7mb6RfiyI5YRg

X-L30CB-cvinjUKHyOFeyEDJ_4UDAecrLcpaQg8Rd8IkbyZOWlBlNH7oFuVCBYMv3iK3qEKkT_vT-cwkzpJrH0pW2n-vmIWTE06dpUYYCPlP9AMNY9YQ7MTeeooqu-8WSuvoY-6CJB3v2N1k6A

kts2HmesX0Qmk6iVPbOkilIP62KrGokJxo_s9lXBZfsEGiZcMKR8E-HCWYXaI22xWlK90y75_uYm5mUy6_l5w_7b8ZOCgK6OZYCJXbRqC5u7Omc9MioFZk2FgwqY6ukLKbawRWo-TMDtKM7z7A


먼저 스피커 구멍 가장자리에 강력접착제를 얇게 도포합니다.

그런 다음 스피커를 붙이고 몇분간 눌러줍니다.

위의 방법을 반복하여 다른 스피커와 수동형 라디에이터를 붙여주세요.

마지막으로 스피커 주위에 글루건을 얇게 발라 100%밀폐되도록 합니다.


5단계 : 배터리 팩 만들기

BEEEMFWmOY0B47eDKeTbomU3G9j4e8qrRtQjbXLWdATUVb7wjbmuFFumJHeG-Qga7S5quUoS2y2FrZnxaCIKz_S77NsQXd5L0KCvViTvFd07alaJrK2QbjP4tKa38IZj0Cf-XP8OYie97DAAgQ

f1zmVHVkfyF-mP408ys00S6JfYgUAWg8CI2V7vodr-NJXbAvAIZEFtS7AHF6yuhpLPUyyJ7cZrJ83k4IUC2Cx5sTxmIwD_5XCv3UWG-Aqs0uHGr4RQ_-kyKTdPjgUjP2YHkKhkcqaQuMg4U4iA

IPNsQ3x8fRko3vOD26uVQIbE1YVyS0MfFU2PcFLWTWrDcaAXctDSVjooSaYD8YGca9vJwnj5oWmq7_VDkEqXAp7Rdjiai52Zennr8JQBQWkYcpH7EXWgY0z0Gk_nXLz_gg3o4pR9wOfMOWJnvA



두개의 18650 배터리를 사용하여 배터리 팩을 만들겁니다.\

먼저 배터리에 글루건을 바른 다음 평행하게 붙여줍니다.

 전선을 납 땜해서 연결해줍니다.

주의 : 납 땜 인두를 배터리에 너무 오래 대고있지 마십시오. 배터리가 손상되거나 폭발할 수 있습니다.


6단계 : 배터리 팩과 스위치 장착



fhrwsWdXAAf7IqThk29US77PHBbO47M7TMH2o_XSLeLiSw-SN8eJw-7DC_L0NUZtwFgvAuZYV7mbwAAw3axb4TNr4BZj402nWfTzwCf1dAERqFWH52kyvXdYUyqOEfSi6Vy6jgSL97PvVahFsQ

gMFbGwX1_Y6vL5NhtTYN8WxqpkRUhF7Dcm3GHxYmXb41-7-YLvY0FDKsfMzsL6oUBjsoJ5N7rTUa3ENT0Ku5xYPFhQl2QV1YScjSCBh6n2H7mkWl9grmdcL5VV_WxgODHgs0dwQ_ifhK5URuCw

hWUoT0ScK3a1XPYPnW4glAO6g80yvNigo9OvBQY-sQxVkFjBDJn58AcZEidB7G8gTpuTEmT2Xk2LlzgIH5-oJqquKMSk4ScxjErWKltYDimXvjtdqf7ri4Y3yceMtKMFG0X_0W0fZeZSEGf5hw

wnwo-UyTVl27Li8nmCQmBe4m2wh0EQIKt-J9tNGvqusNcOWABw70y6RjgD1ZB2E3npN_-GWr5J3hmnWv_huI4bxq15advDXhfYKcdzqvErftPUrqQKe9ZQyIXIYc9KBDQcYW_0iILUB8GHRtmw



먼저, 배터리에 접착제를 바른 다음, 작은 아크릴 조각을 배터리 팩에 붙이세요. 접착제를 한번 더 사용해서 배터리를 뒤쪽 패널에 부착해주세요. 다른 두개의 작은 조각을 가져와서 강력접착제로 붙여주세요. 이 작은 조각이 충전 모듈의 베이스 역할을 할 겁니다. 강력접착제를 사용하여 전원 스위치를 장착한 다음, 뜨거운 접착제를 사용하여 영구적으로 붙여주세요.

7단계 : 충전 모듈 장착


iuN8CqmtxiEiPOrYCCml1jmvNYkCphPZgF3S0go_B-NP8aZf7I8cnE_S4Nv7pD_Ae3Z4VIHQIk6puwjMhIrYHe8DiGFXG_zJzmj6eCfaVmP-SBGX_Cojs44whl4dH4K29NhTBkXhRH16WcD_rg

1DBLnArG-qDHfK1FkcALzc2bkrDwMtm8qGqZ-hYKPqVRJBhxadE0Jg8iUvCekPOqaZ94Q9ke63VXHV-Bvrv2l04wBcAlWBQjbWPExwMFFBiy1bfxqFByKO6KO8vzS_svssAgna2UO5EDtPWUaQ

Ei6hQSpvwWtRAdtkre2THpLQBffKqpjFJ4Lgw_SPBi62tKCH-6a9tgregnZQHqAgrdlkbzY8WRl3WlLa8OL_EPTglFkVlSr-gxptyId64H9FMledgmLbaA2gtYTajorZmEgSo4AIlW1rJSwpIA



충전 모듈을 임시로 붙이기 위해 약간의 강력접착제를 바른 후, 뜨거운 접착제를 사용하여 영구적으로 붙이하세요.

8단계 : 측면 패널 장착


aktZJaQTmYwGH2julkKLJJmGBy4WQv8KNOgn48wA8uHedew_uZvqDvcMSjfzjQAchqS3VJ_BFJsb3I660HswxNGWBtPj6x5nW9y__koCyUD0fyzzKWp48bpc7oBTdRu1huQKL8oa7FvyXMmJlA

qc0sXWorOy43a9Ca693KjG59POEo-sRFWzqo3djy2d25SJtrPe-icU4lLzN9UOpoEdRpzmNrBF19lGyqU4VKbbqFPwwjB3hDTfDZG4nCE5UL4lWJLgBDBoooE8aNqasUfywcXbNANulVbGxOFA

d5Z1HjARiWE5BnS4VM4xx3DAnw4FgaZBVHpg0cE-DCWbnX4PNk_qfIJmneBdQJe67GRKsRS01xBdvf40C_kIrkPZfApRh_beijMlwJVDmNeltpidyPx-PsJ-jNuiRjaLtjeLt6fUlt65svtGvQ




먼저, 후면 패널 양쪽에 다량의 강력접착제를 바른 후, 측면 패널을 조심스럽게 부착하고 완전히 붙을 때까지 잡고 있어주세요. 마지막에는 뜨거운 접착제를 사용하여 더 강하게 붙여주세요.

9단계 : 회로도

첨부파일 확인

10단계 : 블루투스와 앰프 모듈 연결


UdvZzSpQu6x76x8nJ-xVzDfuWWiRro9IzzhqBp2s_wbFqYSCVBcU7N1N_-tRjyCphl5COzCBYzyh7EcRt_RwUKbBo-eXfOhTTBQLQqRSJUjIjgy5R3t3R1cLd0pWT5gaEZNX4GYyc8UABVgvww

62ABLfH0WehlPz1jjBxO1E9bl7sVHj5qUExEg9clBA1vB5WYfOHqmVAh0ozLbm11qgiVh2A2aIVIfVHMETYlgqj-cNAawR7qWZo-wPCLXAcQVQGZAzEV_heiwr0JCBqtLw8lQEd6X2UYBBtslw

bPTV2vVcOiegULj3bac8343Do17PuYVLNJYQANWF8nl8o5kRlBdgPVz7z56HkEAyjwD4uP93FR1iw7k2RFpHsBhIAzbjd-K3iuL6Lxc_ixWgtwpoXbhFlwp01VkCDVlXNj9v8RdqM6br7jjwRA




이 단계에서는 모든 모듈을 핫 글루를 사용하여 연결할겁니다. 먼저, 앰프 보드 뒷면에 핫 글루를 바른 후 위 그림과 같이 인클로저에 부착합니다. 같은방법으로 블루투스 모듈도 붙여주세요.

11단계 : 앞부분과 하부 패널 조립

R-4Yqvec8JpZvFOVjmyKcZ40wdYB8fQsMPY-vIP6wLDNPa-sF21RZZNjlZmCyw-WfghBlrxRb9bM0LyELfLUGvxBL477IOxwlajQvo6Nbs7IxBTHDq0EHspwXOjUhyMs7tCfRborb8S6R57-Jw

ngYUZ8yR0u6SPJ-ROeZgBwnhJaHyaw24C6mIiUer5uLy0H_xlZkvBDMCzXucsnDFCljlykKH4IufmYSWA-TXw-33MeHY92UjrP8nRVDssklIFww2LP4ydvxjt9TNCGhoqhuBR0-P-JG3_BXpgA

ynA_xwqvNr-IUo-wt0koWA9pUgETyvj6NNW1QwHL9VwpqqeD2qi98t4eKOGczB8dl5YBz5GcEJUBPXr8nCbnHNWk6cL0v88WNNHNJvk5A_l9YM18Bc3qZCBUu4VHY1tZuNThD3ovpivINsG9fQ



먼저, 후면 패널과 측면 패널의 가장자리에 약간의 강력접착제를 바른 후 하단 패널을 부착합니다.

뜨거운 접착제를 사용해서 더 튼튼하게 해주세요.

다시 가장자리에 약간의 강력접착제를 바른 다음 전면 패널을 연결합니다. 몇분 동안 단단히 잡아주고 나중에 더 단단하게 하기 위해 뜨거운 접착제를 발라주세요.

12단계 : 마지막 부착


lZUc-ennBw9Ks_cjPn82wxnuX_OX6-QPKZ7ffEAyttm4W4jQFtRCq2z-utMtT3hjeIokDDJIuC9zqx5hvh0QpT8ehAbBBkpg_engWI13p5Vi1KhPQokDobQ_LeJEoPEM6GmCorRSDR07YNK3Ug

xK2q5k4CzUM70rv4SIckVFjytmKWGCpNJO8set6PEaRHka-Ao8WrBEU0n55AScOJ94RKmLaj2fQv5OzMjDDrgrKHlxiuIbMdZ6bWdnpkxKAyryZ8apaHJSM1afYJIhjE35skzbxC5MiCaYsBFA

KXhmRR5CtJ3jXk_U7Na3m67vEQTGFnCMrEx91FkQY8b4zzRmr-UJ-dbYVy7-A7uc4lb1ztIs-jVGFvfs8_tw0NNryVemsz_uNrC7AcCTZaR8vIWY96HQx0sfOBQwx9TnVnVSk8WXBFG1zLxVVQ


상부 패널을 부착하기 전에 먼저 스피커에 있는 +극 -극을 연결하기위해 납 땜 해야 합니다. 그런 다음 다량의 강력접착제를 사용하여 상부 패널을 닫아주세요. 모든 조각들을 붙인 후에, 사포나 샌딩 블럭을 사용해서 부드럽고 깨끗하게 마무리를 해주세요
