NO. 341
제목 : LED 합성수지 램프 V4
2018-07-15 20:39

LED 합성수지 램프 V4










1단계 : 부품과 도구


Picture of Parts and Tools
Picture of Parts and Tools
Picture of Parts and Tools
Picture of Parts and Tools
Picture of Parts and Tools
Picture of Parts and Tools
Picture of Parts and Tools



부품:

1.LED회로 (실수할 경우를 대비해서 두개로)

2. 합성 수지

3.수은 기울기 스위치

4. 목재 – 90mmx90mm크기의 소나무 사용

5.3 X AAA배터리 홀더

6. 3 X AAA배터리

7. 금형 - 나무 판자로 만들어 주세요.

8. 이형제

도구:

강력 접착제

핫 글루

납

망치

샌더

사포 (180, 400, 600,1200그리트)

진동 도구


2단계 : 목재를 개조하여 배터리 홀더 추가

Picture of Modifying the Wood to Add the Battery Holder
Picture of Modifying the Wood to Add the Battery Holder
Picture of Modifying the Wood to Add the Battery Holder
Picture of Modifying the Wood to Add the Battery Holder
Picture of Modifying the Wood to Add the Battery Holder
Picture of Modifying the Wood to Add the Battery Holder



첫번째로 나무 바닥에 구멍을 내주세요. 이렇게 하면 배터리 홀더가 보이지 않게 고정시킬수 있습니다. 끌과 진동 도구를 사용해주시면 됩니다. 구멍 드릴 비트로 구멍을 만들어 주셔도 됩니다


단계:

1. 목재를 안전하게 고정시켜서 끌로 깎을 때 나무가 움직이지 않게 해주세요.

2. 제거해야 할 부분을 표시해주세요. 배터리 홀더를 가이드로 사용해주시면 됩니다

3. 오실레이팅 툴로 절개 부위를 새겨주세요.

4. 끌을 사용해서 조심스럽게 나무를 제거하세요.

5. 필요한 경우 오실레이팅 툴을 사용하여 절단합니다.

6. 마지막으로, 오실레이팅 툴을 사용해서 매끄럽게 해주세요

3단계 : 장난감 분해

Picture of Pulling Apart the Toy
Picture of Pulling Apart the Toy
Picture of Pulling Apart the Toy
Picture of Pulling Apart the Toy
Picture of Pulling Apart the Toy


이 작은 회로는 매우 섬세하기 때문에 부품을 제거하고 추가할 때 조심하세요.

단계:

장난감 겉면은 손으로 분리해주세요.

내부에 작은 회로 기판과 전선, 중요한 스위치가 있습니다. 와이어를 절단하고 작은 플라스틱 탭을 잘라서 조심스럽게 회로와 스위치를 분리합니다.

플라스틱 케이스는 버리셔도 됩니다.

4단계:회로 수정 - 수은 스위치 추가

Picture of Modifying the Circuit - Adding the Mercury Switch
Picture of Modifying the Circuit - Adding the Mercury Switch
Picture of Modifying the Circuit - Adding the Mercury Switch
Picture of Modifying the Circuit - Adding the Mercury Switch




단계:

 스위치와 LED의 와이어를 제거하기 전에 먼저 회로 보드에 LED의 극성을 마크합니다. 검은 색 마커를 사용하여 음극 솔더(땜납)패드가 어디에 있는지 표시해주세요. 극성을 확인하려면 LED에 있는 작은 절단 부분을 찾기만 하면 됩니다.

다음으로 스위치에서 와이어를 분리합니다. 가능하다면 패드에서도 솔더(땜납)를 제거해주세요. 필수는 아닙니다

a. 수은 스위치에서 나온 다리들 중 하나를 회로판 앞에 있는 구멍에 놓습니다.

b. 솔더 패드를 가열하고 다리를 통과시켜줍니다.

c. 다른 쪽 다리에도 동일하게 합니다.


3. 스위치를 제자리에 납땜하고 다리를 정리해줍니다.


5단계 : 목재에 배터리 홀더 추가


Picture of Adding the Battery Holder to the Wood
Picture of Adding the Battery Holder to the Wood
Picture of Adding the Battery Holder to the Wood
Picture of Adding the Battery Holder to the Wood
Picture of Adding the Battery Holder to the Wood
Picture of Adding the Battery Holder to the Wood


단계:

1. 나무 중앙에 구멍을 뚫고 나무에 있는 배터리 홀더 부분까지 구멍을 뚫어야 합니다. 구멍은 배터리 홀더에서 나무 꼭대기까지 전선을 연결할 수 있을 정도로 커야 합니다.

2. 나무에 전선을 연결시켜주세요.

3. 배터리 홀더를 나무에 고정해줍니다. 핫 글루나 벨크로를 사용할 수도 있고 그냥 끼워 넣을 수도 있습니다. 배터리 와이어에 회로를 납 땜할 때까지는 고정하지 마세요. 그래야 나중에 와이어의 느슨한 부분을 잡아줄 수 있습니다.

6단계 : 배터리에 회로 납 땜

Picture of Soldering the Circuit to the Batteries
Picture of Soldering the Circuit to the Batteries
Picture of Soldering the Circuit to the Batteries



단계:

1. 배터리 홀더에 있는 빨간 색 와이어를 회로의 양극 섹션에 납 땜합니다.

2. 다음으로 음극 와이어를 회로 보드의 음극 섹션에 납 땜합니다.

3. 회로 기판이 나무 상단에 가능한 평평하게 놓이도록 와이어를 구멍에 통과시켜 주세요. 강력 접착제를 사용해서 고정시켜주세요

4. 제대로 작동하는지 테스트합니다.

7단계 : 틀을 단단하게 만들기.


Picture of Making the Mold the Hard Way.
Picture of Making the Mold the Hard Way.
Picture of Making the Mold the Hard Way.
Picture of Making the Mold the Hard Way.
Picture of Making the Mold the Hard Way.
Picture of Making the Mold the Hard Way.
Picture of Making the Mold the Hard Way.
Picture of Making the Mold the Hard Way.
Picture of Making the Mold the Hard Way.



단계:

먼저 옆면에 사용할 목재 4개를 잘라줍니다.

다음으로, 목재와 LED를 목재 바닥에 놓고 (앞으로 램프 베이스라고 함) 수지를 맞추기 위해 목재 높이를 계산합니다. 나무가 짧을수록 수지의 높이는 작아질겁니다.

나무 옆면에 고무 조각을 자르고 붙이세요.

 주형 바닥에서 새어 나오는 것을 막아 볼 것을 권합니다. 램프 하단 주변에 고무 스트립을 추가합니다. 이렇게 하면 수지가 아래쪽으로 새지 않습니다.

램프 베이스 주변에 나무 틀을 고정시켜야 합니다. 클램프를 사용해줄겁니다. 각 측면을 클램프로 고정하고 간극이 없는지 확인하세요.

틀을 빠르게 확인하여 누출될 구멍이 없는지 확인합니다. 만약 있다면, 핫 글루를 조금 넣어주세요.

마지막으로, 주형 내부에 이형제를 뿌려주세요.

8단계 : 수지 혼합 및 주입

Picture of Mixing and Pouring the Resin
Picture of Mixing and Pouring the Resin
Picture of Mixing and Pouring the Resin
Picture of Mixing and Pouring the Resin
Picture of Mixing and Pouring the Resin
Picture of Mixing and Pouring the Resin



단계:

1. 사용 설명서에 따라 합성 수지 비율을 조심스럽게 측정해주세요.

2. 저을 때는 기포가 안생기게 천천히 해주세요.

3. 일단 수지가 완전히 섞이면, 조심스럽게 틀에 부워주세요.

4. 굳을때 까지 12시간 동안 놔두세요.

5. 잘 굳으면 틀을 제거해주세요 나무 조각들이 조금 붙어있을수 있습니다 사포를 통해서 제거해주세요


9단계 : 샌딩

Picture of Initial Sanding
Picture of Initial Sanding
Picture of Initial Sanding
Picture of Initial Sanding




단계:

합성 수지와 목재를 샌딩하여 옆면이 균일해지도록 해주세요.

램프를 계속 돌려 모든 면을 고르게 샌딩 합니다.

램프의 외관이 만족스러울 때까지 샌딩을 계속하고 수지에 흠집이나 구멍 등을 제거해주세요.

10단계 : 샌딩 및 연마 작업


좋아요 0
게시판


Picture of Keep on Sanding and Polishing
Picture of Keep on Sanding and Polishing
Picture of Keep on Sanding and Polishing
Picture of Keep on Sanding and Polishing




단계:

400 그리트의 젖은 사포와 마른 사포로 시작하세요. 합성 수지 맨 위에 물을 조금 붓고 사포질을 해주세요. 수지의 스크레치 대부분 제거할 때까지 샌딩을 계속해주세요. 스크레치가 싶다면 더 높은 그리트로 갈아주세요

2. 600그리트로 바꿔준다음 나중에 1200그리트로 바꾸고 마감이 잘 될때까지 잘 갈아주세요

3. 플라스틱 광택제를 이용해서 합성 수지를 잘 닦아주세요

12단계 : 목재에 얼룩 추가(선택)


Picture of Adding Some Stain to the Wood


단계:

마무리를 하기 위해 나무에 무늬를 더해주세요.

좋아하는 무늬 몇겹을 그려주세요.

12시간 동안 말려주세요.

완료


13단계 : 완성

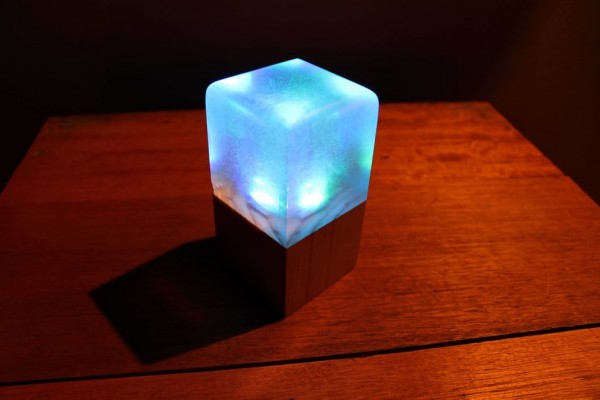

Picture of Final Thoughts
