NO. 344
제목 : USB 책상 램프
2018-07-16 09:33

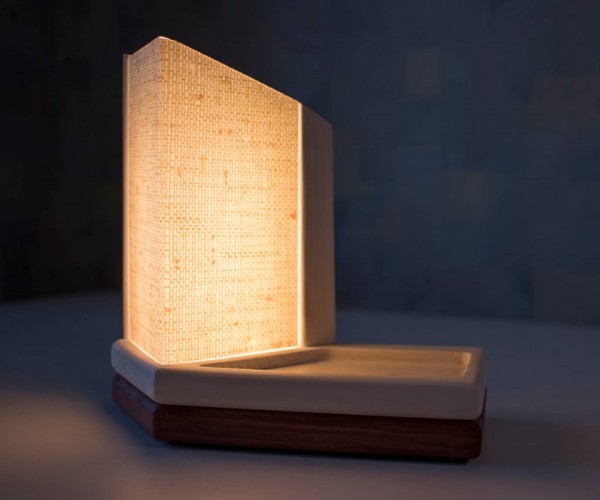

USB 책상 램프





Free templates: http://bit.ly/USB_DESKLAMP_Templates

필요한 도구



라우터 https://amzn.to/2Jwijg5

실톱 https://amzn.to/2LGUdMa

드릴 https://amzn.to/2JsUupp

핫 글루건 https://amzn.to/2HH5vNQ

디지털 멀티미터https://amzn.to/2y3BnNc

클램프 https://amzn.to/2Mik9P3

스피드 스퀘어 https://amzn.to/2Js1TFg

60, 120, 220 그리트 사포 https://amzn.to/2LIOPIu

펜치 https://amzn.to/2Jr5Yte

커팅 펜치 https://amzn.to/2Mjrq19

작은 만능 칼 https://amzn.to/2xXYB7y

가위 https://amzn.to/2MbnVdf



필요한 재료

나무 판자

12V IP65 LED https://amzn.to/2Jy79Dm

ON/OFF 스위치 https://amzn.to/2HH89Dg

5V ~ 12V 마이크로 USB 컨버터 https://amzn.to/2sNPcuf

알루미늄 열 싱크 https://amzn.to/2l0izVH

와이어 https://amzn.to/2l0uy5y

아크릴 홀더 https://amzn.to/2sOiJUl

접착제 발린 장식용 필름 https://amzn.to/2JuUh4Q

실리콘 피트 https://amzn.to/2y3E8hw

양면 테이프 https://amzn.to/2MjNHvY

소독용 알코올 https://amzn.to/2MgiR7q

목공풀 https://amzn.to/2MfmScl

30분 에폭시 https://amzn.to/2JA9m14

화이트 애쉬 색상 니스 https://amzn.to/2sMzKhO

레드 우드 색상 니스 https://amzn.to/2HBFjnW





1단계 : 시작



Picture of Starting
Picture of Starting



템플릿을 붙이고 ( http://bit.ly/USB_DESKLAMP_Templates ), 경로를 정할 종이를 자르고, 전자 부품이 올 위치를 정해주세요

2단계 : 실톱으로 잘라주세요



Picture of Jigsaw Cutting
Picture of Jigsaw Cutting
Picture of Jigsaw Cutting





위치를 정해 준 후 모든 조각들을 잘라주세요. 어떤 조각들은 비스듬히 잘라 주셔야 합니다.

3단계 : 샌딩





Picture of Rought Sanding
Picture of Rought Sanding
Picture of Rought Sanding



두개의 기본 부품을 양면 테이프로 붙이고, 거칠게 샌딩해서 똑같은 사이즈의 모서리를 만들어 주세요

그리고 나서 두 부품을 분리하고 둥글게 만들 모서리 부분을 표시해주세요.

4단계 : 모서리 부분 둥글게



Picture of Rounding Edges
Picture of Rounding Edges
Picture of Rounding Edges





작업 부품들을 핫 글루로 붙여주세요 양면 테이프로도 가능합니다. 작은 아이템 트레이에 라우터 가이드를 사용해주시면 일직선 라우팅 라인을 만들수 있습니다.

5단계 : 드릴, 샌팅, 접착



Picture of Drilling, Sanding, Hotgluing
Picture of Drilling, Sanding, Hotgluing
Picture of Drilling, Sanding, Hotgluing





LED와이어를 사용할 기초 부분에 구멍을 뚫고 120, 220그리트 사포로 모든 조각을 잘 갈아주세요. 그리고 나서 나무 마감제를 바를때 들고 있을 수 있는 부분에 들고 있을 수 있는 부분에 붙여주세요.

6단계 : 목재 마감제 바르기



Picture of Applying Wood Finish
Picture of Applying Wood Finish
Picture of Applying Wood Finish





두개의 상단 부분에 흰색 에쉬 색상 니스를 바르고 하단 부분에는 레드 우드 색상 마감제를 발라주세요.

7단계 : 두 파트 붙이기



 Picture of Gluing Two Parts

Picture of Gluing Two Parts
Picture of Gluing Two Parts



다 마르면, 상단 베이스 부분에 샌딩 작업을 해줍니다. 여기에 위쪽 앵글 부분을 붙일겁니다. 목재 접착제를 추가로 발라주시고, 헤어 드라이어로 건조시키면서 눌러 고정해주세요.

8단계 : 납땜 준비



Picture of Prepairing Parts for Soldering
Picture of Prepairing Parts for Soldering
Picture of Prepairing Parts for Soldering
Picture of Prepairing Parts for Soldering







열 싱크 2x10cm(6mm두께)를 잘라 그 위에 2개의 10cm 짜리 LED 스트립을 붙여주세요. 이 단계에서 파워 컨버터를 사용할겁니다. 전원 뱅크를 완전히 충전하여 컨버터에 연결하고 출력 전압을 12V로 조정해주세요.

9단계 : 납땜





Picture of Soldering
Picture of Soldering
Picture of Soldering
Picture of Soldering





LED 스트립에 짧은 전선 두개를 납 땜해주세요. 버튼 위에 는 긴 전선을 납 땜해줍니다. 그리고 슬롯을 열 싱크보다 ~1mm 더 얇게 만들었기 때문에, 잘 눌러 밀어넣어주셔야 합니다. 그리고 상부의 갭은 뜨거운 공기를 배출하기 위한 것인데, SMD5630 LED 스트립은 12V로 구동될 때 상당히 뜨겁습니다.

10단계 : 납땜





Picture of More Soldering
Picture of More Soldering
Picture of More Soldering
Picture of More Soldering





스위치에서 전선 하나를 납 땜하여 컨버터의 음극 연결 부위에 연결해주세요.

LED에서 전선을 돌려서 LED와 컨버터의 양극 연결 부위에 양극 와이어를 납 땜해줍니다.

그런 다음 LED와 스위치에 있는 다른 와이어를 음극 와이어로 연결 해주세요.

마지막으로, 납 땜된 와이어에 전기 테이프를 발라주세요



11단계 : 최종 테스트





Picture of Final Tests
Picture of Final Tests
Picture of Final Tests



모든 것이 제대로 작동하는지 시험해 보고 나서 전자 부품을 배치하고 열 접착을 해주세요

열 접착 후, 한번더 잘 작동하는지 확인해주세요.



12단계 : 붙여주기





Picture of Gluing Together
Picture of Gluing Together
Picture of Gluing Together
좋아요 0
게시판








두개의 베이스 부분 주위에 나무 접착제 몇 방울을 발라 붙여주세요.

13단계 : 램프 전면

 Picture of The Front Face of the Lamp

Picture of The Front Face of the Lamp
Picture of The Front Face of the Lamp





다른 밝은 LED 때문에 안 보이는걸 막기 위해, 장식 필름과 결합된 아크릴 홀더를 사용해줄겁니다. 아크릴을 조각 잘라주세요.

이 아크릴 홀더들은 보통 가게에서 물건들의 가격과 특징을 보여 줄때 사용합니다. 같은 아크릴로 정면을 잡을 수 있는 두조각을 잘라주세요



14단계 : 전면에 사용할 홀더 구부리기

 Picture of Bending Holders for the Front Face

Picture of Bending Holders for the Front Face
Picture of Bending Holders for the Front Face
Picture of Bending Holders for the Front Face
Picture of Bending Holders for the Front Face






소형 발염 장치를 최저 출력으로 해서 아크릴을 가열해주세요. 그런 다음 이 두 부분을 90도 각도로 최대한 가깝게 구부립니다.

15단계 : 에폭시 준비

 Picture of Preparing for Epoxy

Picture of Preparing for Epoxy
Picture of Preparing for Epoxy
Picture of Preparing for Epoxy







접착제를 바를 곳을 표시하고 표시된 부분들을 사포로 문질러줍니다. 그 후 소독용 알코올로 닦아줍니다.

16단계 : 홀더 붙이기

 Picture of Gluing Holders

Picture of Gluing Holders



30분 에폭시를 섞어 앞면에 홀더를 붙여주세요.

17단계 : 장식용 필름 붙이기

 Picture of Adding Decorative Film

Picture of Adding Decorative Film
Picture of Adding Decorative Film
Picture of Adding Decorative Film







장식용 자가 접착 필름을 16 x 15cm 크기로 자르고 전면을 소독용 알코올로 닦아주세요.

그리고 나서, 천천히 필름을 접착제로 붙이고 다듬어 주세요

18단계 : 마지막 단계

 Picture of Final Steps

Picture of Final Steps



마지막으로 바닥에 작은 발을 붙이고 다시 30분 에폭시로 전면 부분을 바닥에 붙입니다.

19단계 : 완성

 Picture of The END
