NO. 349
제목 : 멀티 툴 로봇 만들기
2018-07-24 16:19

"내가 드라이버를 어디에 뒀더라?"

도구를 찾느라 시간을 소모한 적이 있으신가요?

필요한 도구를 척척! 휴대도 간편!

종이를 재료로 여러 도구를 부착하는 게 가능한 멀티툴 로봇을 만드는 방법을 소개해드리겠습니다.

( 이 로봇은 열쇠고리, 스크류 드라이버, 줄자, 레이저 포인터를 포함하고 있습니다.)








☞ 준비물 ☜


- 종이

- 글루건

- 열쇠고리

- 스크류 드라이버 머리부분

- 와인드 업 장난감

- 가위

- 줄자

- 벨크로







로봇의 템플릿을 다운받아서 종이에 인쇄합니다.

( https://cdn.instructables.com/ORIG/FDO/3K56/JEEUEGGW/FDO3K56JEEUEGGW.pub )





깔끔하게 오려낸 후,





선을 따라 접어주세요.





로봇의 전체적인 모양을 확인합니다.






이제 머리와 몸통, 다리를 글루건을 이용해서 각자 붙여줍니다.

몸통은 아랫면을 제외하고 붙여주세요!


단단하게 모양이 잡혔나요?





이제 머리와 몸통 다리들을 연결해줍니다.

글루건을 끄트머리에 바른 후 붙여주세요.





다 하셨나요?

다음으로 로봇의 안테나를 붙여봅시다.




ìíë ê· ê·¸ë¦¼


이 부분은 로봇의 안테나가 되는 부분이에요.

미세한 선을 따라 잘라줍니다.



ìíë ê· ê·¸ë¦¼


가운데 선을 실수로 자르지 않도록 주의해주세요.





선을 접어 T자형으로 만든 후 글루건으로 모양을 고정해줍니다.





로봇 머리의 양 옆에 붙여줍니다.

이렇게 도구를 붙이지 않는 부분은 완성되었습니다.


이제부터는 로봇의 양 팔을 만들면서

동시에 여러가지 도구들을 부착해줄거예요.






먼저 로봇의 한쪽 팔에 스크루 드라이버를 설치하겠습니다.


스크루 드라이버를 설치할 때에는 두 가지 방법이 있습니다.

- 스크루 드라이버를 팔에 딱 맞게 들어가는 크기의 컨테이너에 부착한 후 설치하기

- 스크루 드라이버를 팔에 바로 설치하기



íì ëë¼ì´ë²ë¥¼ ì¤ì¹íë 그림


컨테이너에 부착하여 설치하려면

템플릿 두번째 장의 팔 부분( 크기가 더 작음 )을 인쇄하여

컨테이너로 사용하면 됩니다.

그럼 위 사진처럼 만들 수 있습니다.


두 번째 방법으로 할 땐 이 과정을 생략하고

다른 방식으로 팔을 만들어주세요.





왼쪽 - 큰 팔, 오른쪽 - 작은 팔

팔에 구멍을 뚫어줍시다.



íì ëë¼ì´ë²ë¥¼ ì¤ì¹íë 그림


작은 팔 컨테이너에 스크루 드라이버의 머리부분을 넣은 후 글루건으로 붙여 고정해주세요.



íì ëë¼ì´ë²ë¥¼ ì¤ì¹íë 그림


붙일 때 너무 뜨거우면

글루를 교체해서

타지 않도록 주의해주세요.





큰 팔의 구멍을 더 넓게 뚫은 후 글루건으로 붙여 조립해서

작은 팔 부분이 내부에 잘 들어가는지 확인해주세요.


이것으로 스크루 드라이버를 부착한 첫 번째 팔이 완성되었습니다.

그 다음으로 두 번째 팔에 레이저 포인터를 붙여봅시다.






레이저 포인터를 설치하기 위해서

팔의 한쪽 플랩(부착용 흰색 면)을 가위로 잘라서 제거하고 틈을 조금 만들어주세요.




​이 틈은 레이저 포인터의 고리부분을 끼우기 위한 부분입니다.





레이저 포인터를 붙여주세요.

( 사진 상의 벨크로는 다음 단계에서 붙이니 신경쓰지 않으셔도 됩니다.)




Velcroì 그림ì 모ë í¨ê» ì ì§í©ë뤠


이제 벨크로를 붙여 양 팔을 고정해봅시다.






몸통의 각 어깨부분과 각 팔에 벨크로를 붙여주세요.





그리고 이전 몸통부분에서 글루건으로 붙이지 않고 두었던 부분에

벨크로를 붙여서 뚜껑을 열었다 닫았다 할 수 있게 해주세요.




ìì¶ ì¤ì 그림


다음으로 만들 것은

빈 몸통 속에 들어갈 줄자입니다.


사진에서 보이는 바와 같이 줄자를 당겼다가 놓으면

저절로 감겨 들어가는데요.


이 기능은 와인드 업 장난감을 사용해서 만들 수 있습니다.






와인드 업 장난감을 분리해주세요.





줄자의 끝부분을 붙여주세요.





도르르륵

줄자를 잡았다가 놓으면 말려서 들어가게 됩니다.





줄자가 정확하게 말려들어가도록

종이를 붙여 고정해주세요.





다음과 같이 배에 고정하면

줄자 설치 완료!






마지막으로 열쇠고리를 로봇의 정수리에 붙여주면

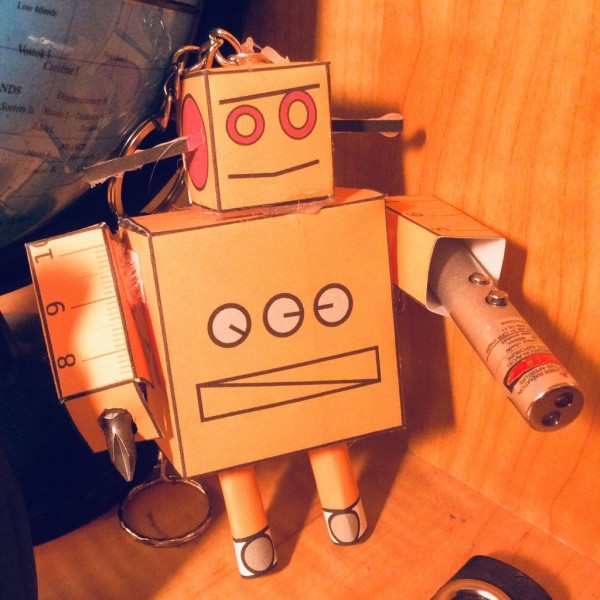

멀티 툴 로봇 완성!!








열쇠고리를 가방에 메고 다닐 수도 있어요.

이제 도구를 찾느라 시간을 소비할 걱정을 덜었네요!
