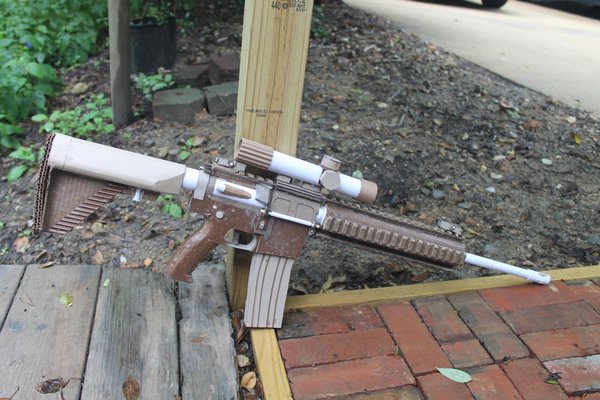

여러분 안녕하세요. 오늘은 제가 가장 좋아하는 골판지 공예 프로젝트 중 하나를 소개해 드리려고 합니다. 이 인스트럭터블에서는 여러분이 직접 M27 IAR 소총을 만드는 방법을 보여드리겠습니다. 유튜브에서는 실제로 발사되는 총을 만드는 방법을 보여주지만, 여기서는 멋진 전시용이나 단순히 재미를 위해 이 소총을 만드는 데 필요한 모든 것을 알려드리겠습니다. 총 37시간이 소요되는 이 프로젝트는 시간이 꽤 오래 걸릴 수 있으니 인내심을 가지세요. 완성되면 무게는 1.56파운드 정도 될 것입니다. 자, 더 이상 망설이지 말고 바로 시작해 볼까요?
준비물:
추가 준비물 (선택 사항)

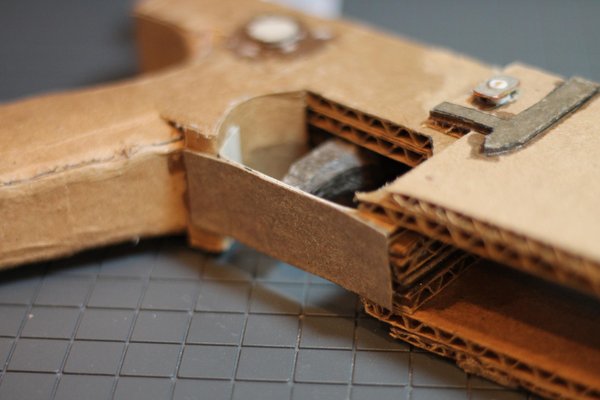

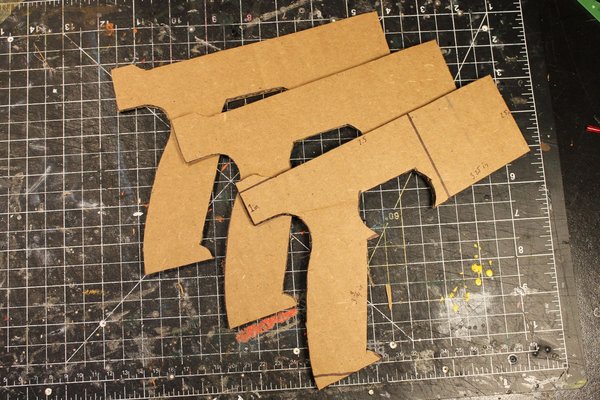

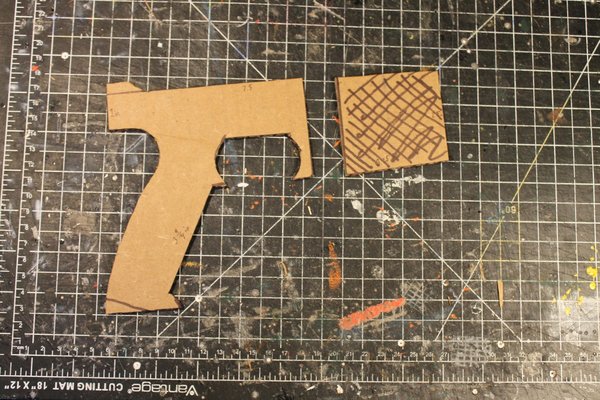

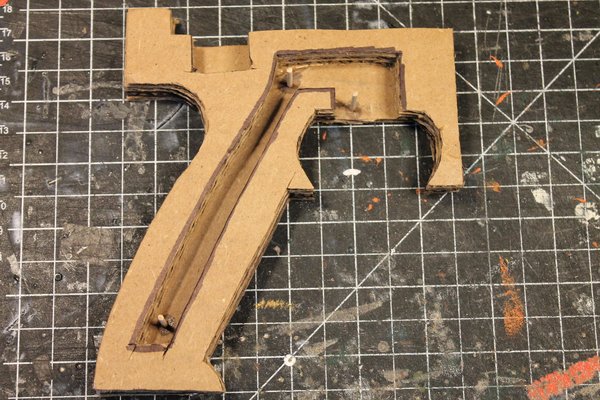

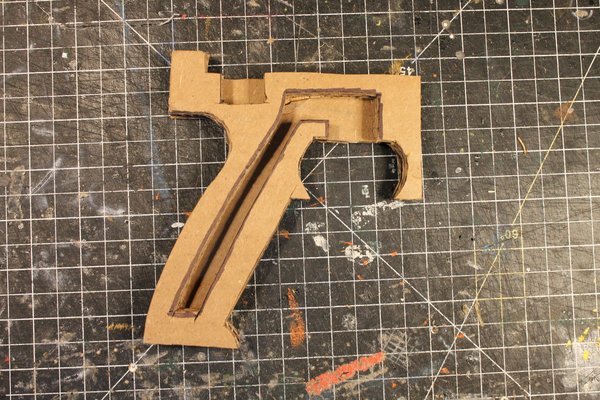

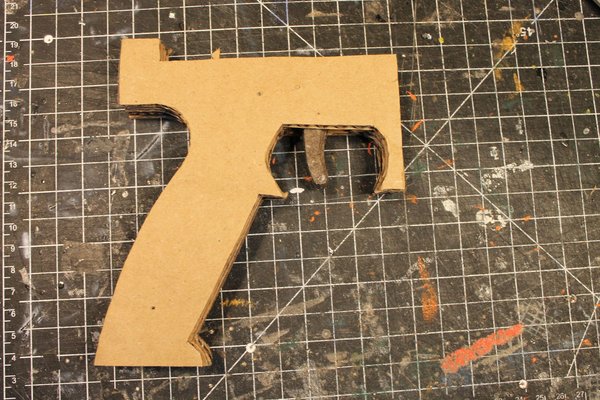

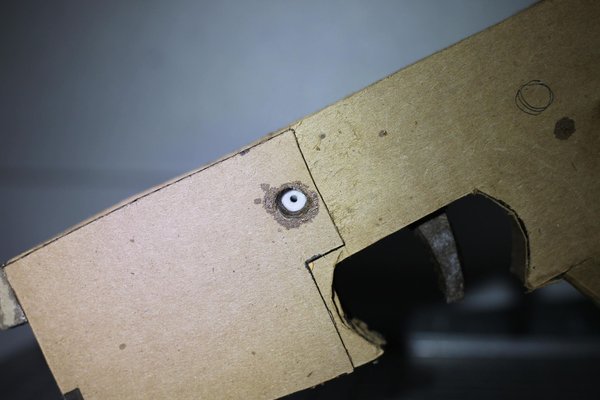

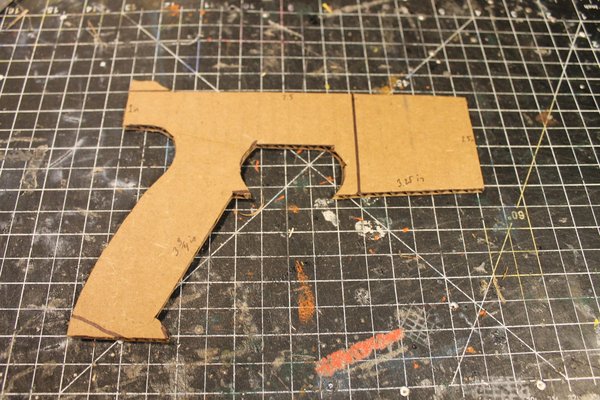

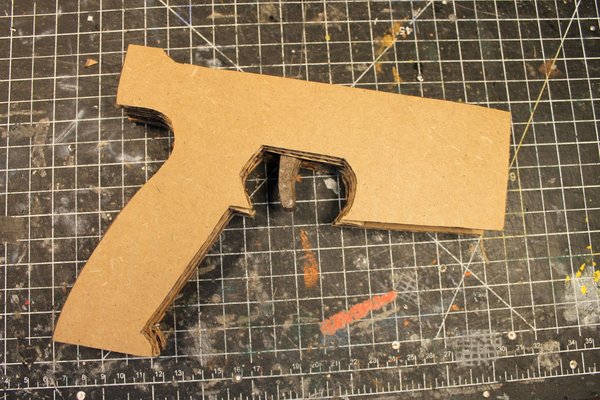

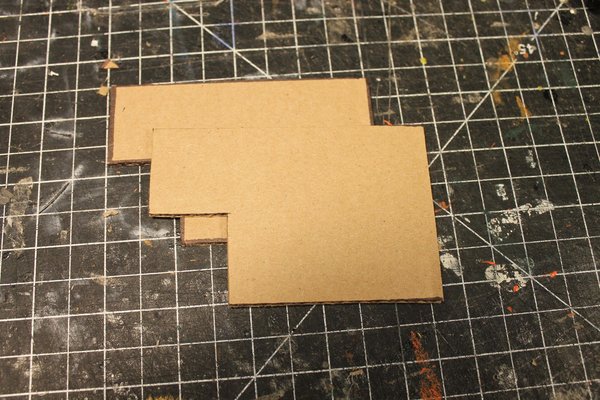

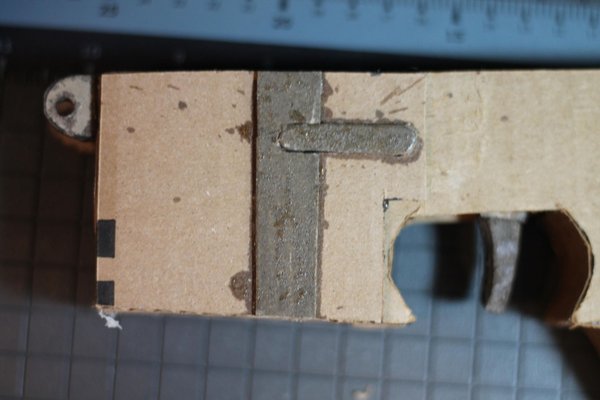

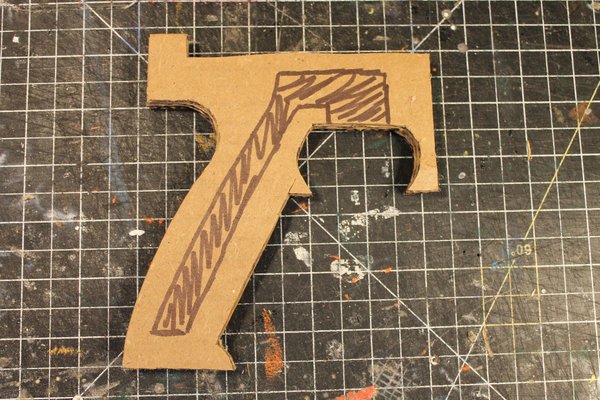

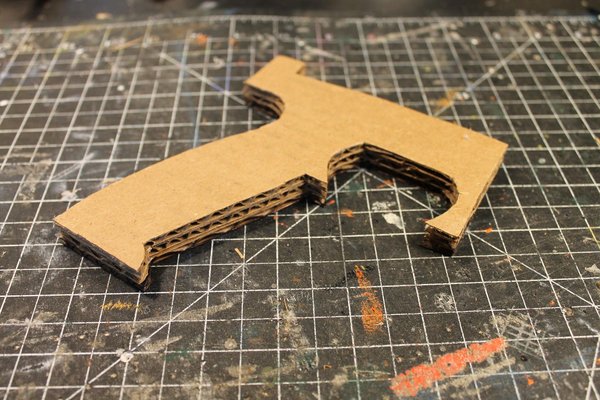

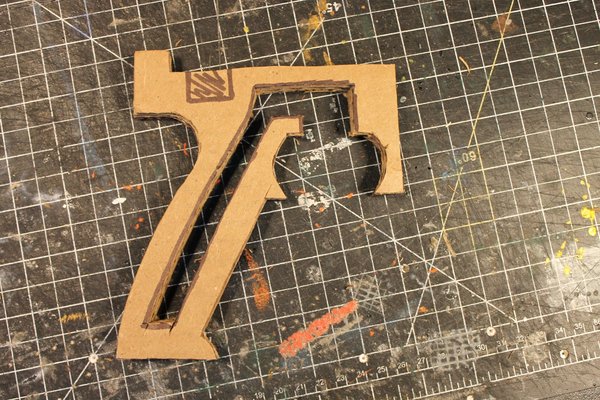

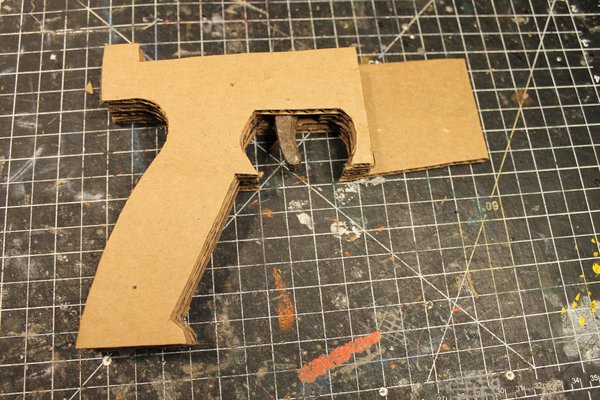

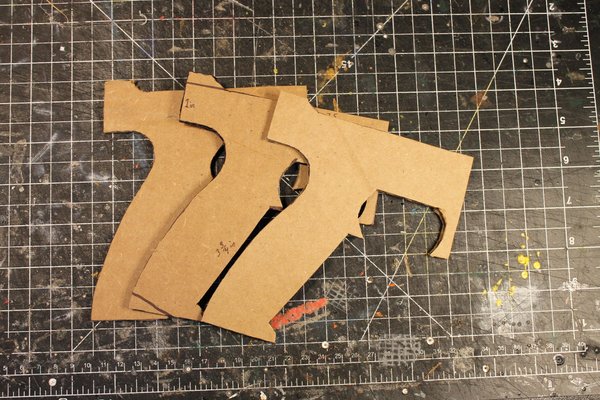

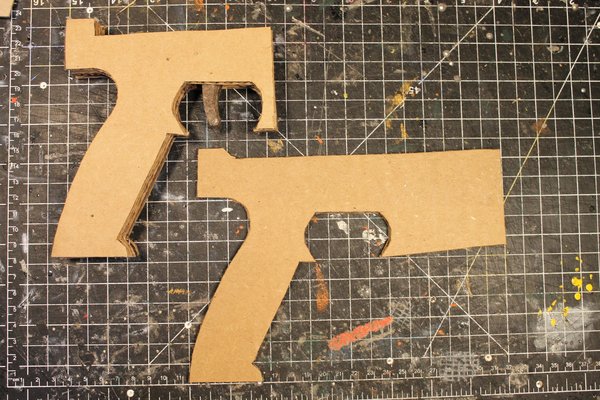

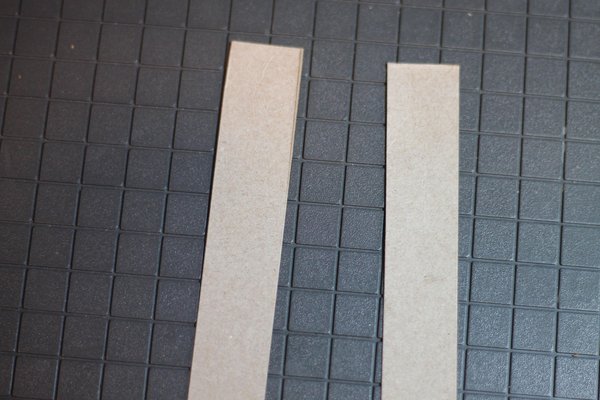

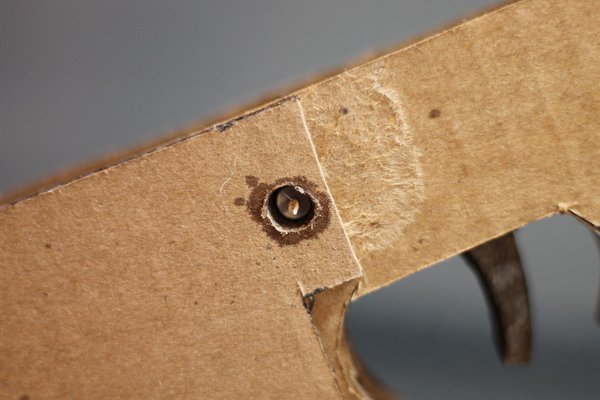

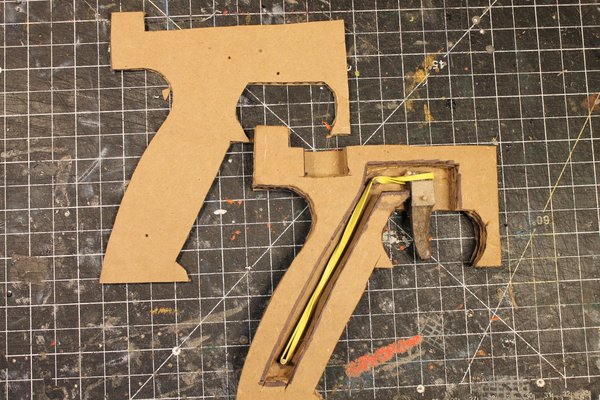

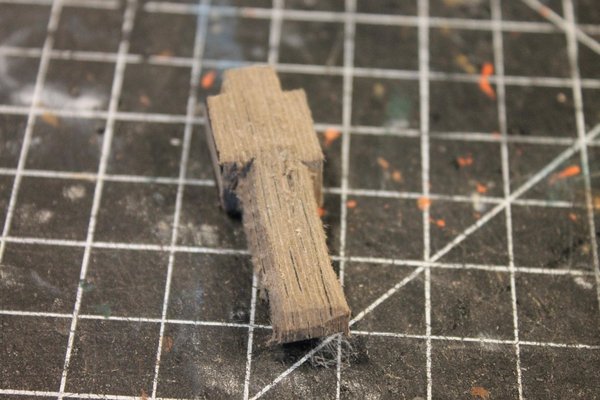

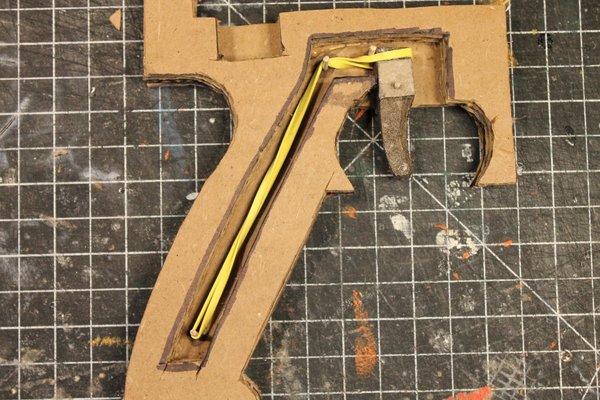

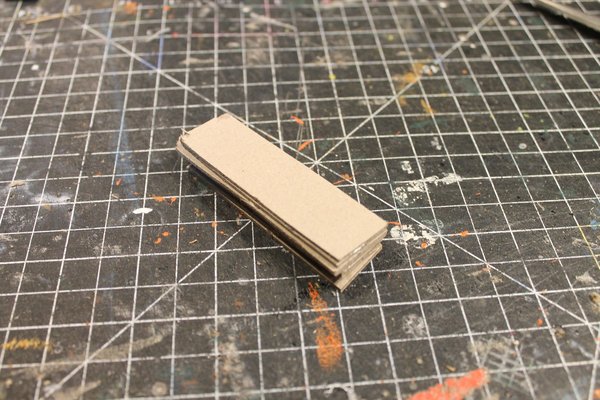

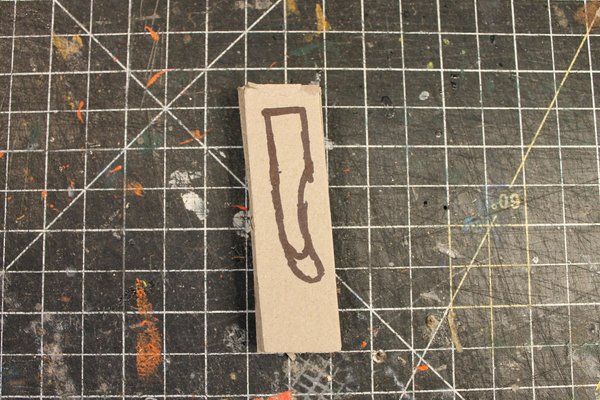

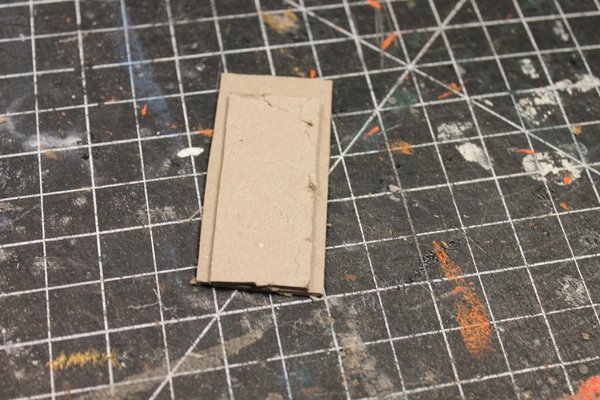

하부 리시버 제작을 시작하려면, 매거진 웰의 벽이 될 프레임 조각 세 개와 내부 템플릿용 조각 하나를 잘라냅니다. 템플릿 중 하나에서 매거진 웰이 들어갈 앞부분을 잘라냅니다. 이렇게 총 다섯 개를 만듭니다. 내부 조각 세 개를 서로 붙인 다음, 트리거 하우징과 후면 잠금장치 위치를 표시합니다. 음영 처리된 부분을 잘라낸 다음, 이를 다른 내부 패널 하나에 붙입니다. 트리거를 만들려면 사진 11~13을 따릅니다. 드릴을 사용하여 가이드 구멍 네 개를 뚫습니다. 하나는 손잡이 밑부분에, 또 하나는 곡선 부분에, 또 하나는 트리거가 장착되는 위치에 뚫습니다. 네 번째 구멍은 트리거가 앞으로 움직이는 것을 막기 위해 트리거 뒤쪽에 뚫습니다. 트리거에 구멍을 뚫고 내부 하우징 케이스에 장착합니다(트리거는 절대 붙이지 마십시오). 트리거가 자동으로 원래 위치로 돌아오도록 고무줄을 트리거에 끼웁니다. 다섯 번째 내부 패널을 트리거 하우징 외부에 붙입니다. 이렇게 하면 이쑤시개가 움직이지 않게 됩니다. 마지막 외부 패널을 내부 하우징에 붙입니다.

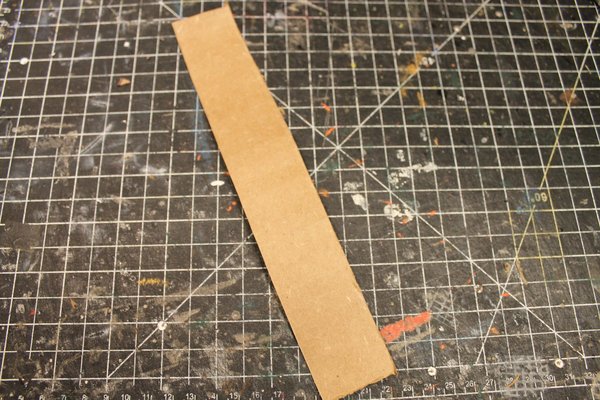

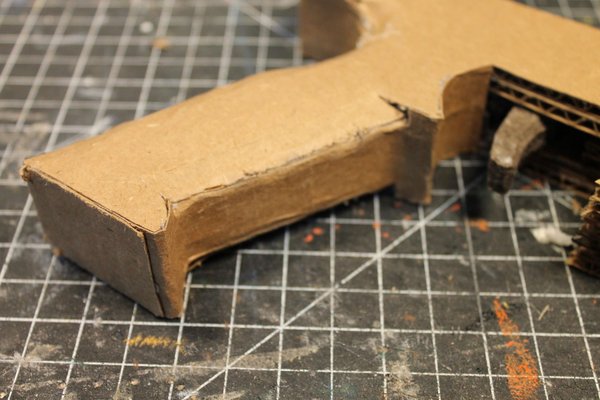

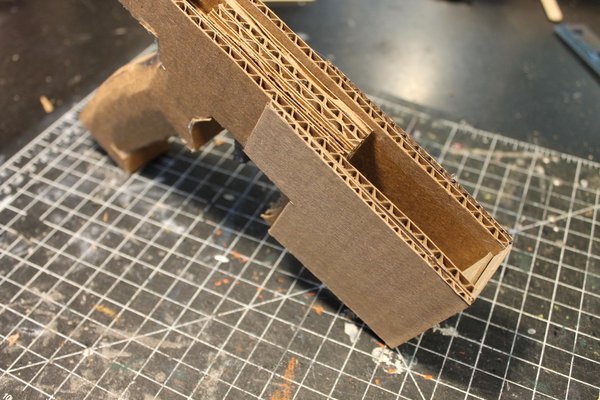

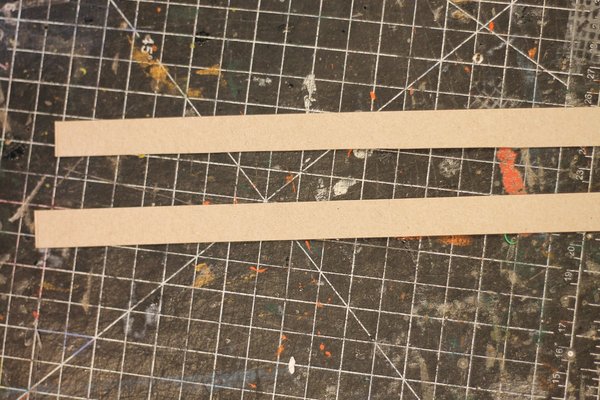

긴 종이 조각을 하나 준비하여 손잡이 앞쪽에 붙입니다. 종이 조각의 가장자리를 판지 안쪽으로 접어 넣고, 손에 편안하게 맞도록 모양을 잡습니다. 공책용 판지를 한 장 잘라 하부 리시버 앞쪽에 부착하여 매거진 웰을 받칩니다. 그런 다음 판지 두 장을 리시버 양쪽에 붙여 지지력을 더합니다.

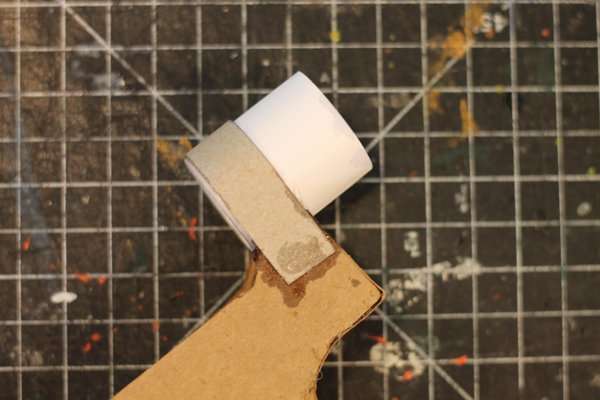

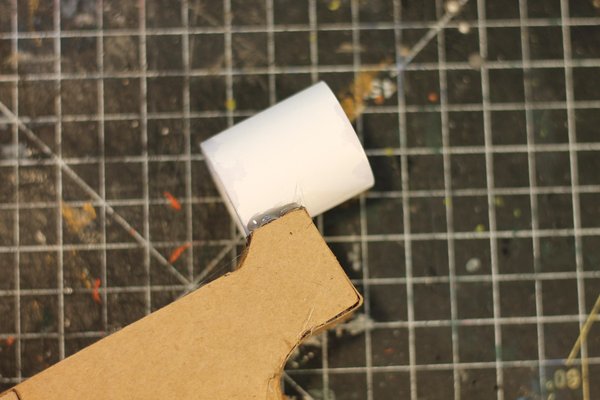

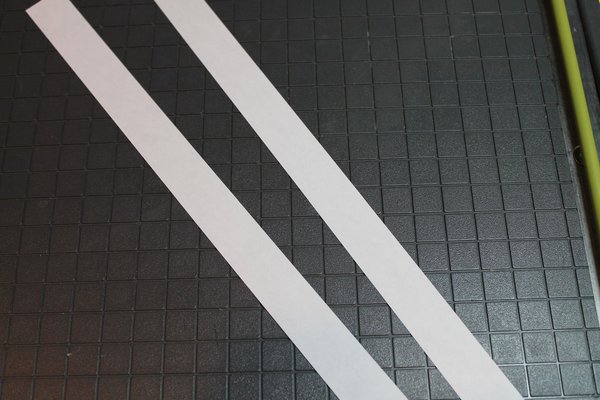

재활용 종이를 길게 몇 장 잘라 말아서 스톡 홀더를 만듭니다. 이 롤을 리시버 뒷면에 붙입니다. 시리얼 상자 등에서 흔히 볼 수 있는 얇은 판지를 사용하여 긴 띠 두 개를 만들고, 추가로 보강하기 위해 스톡 홀더와 리시버에 붙입니다.

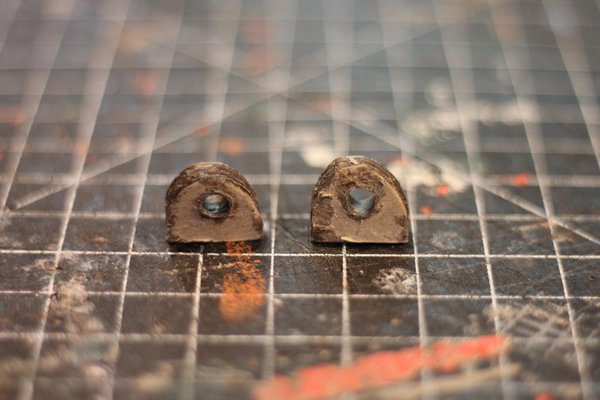

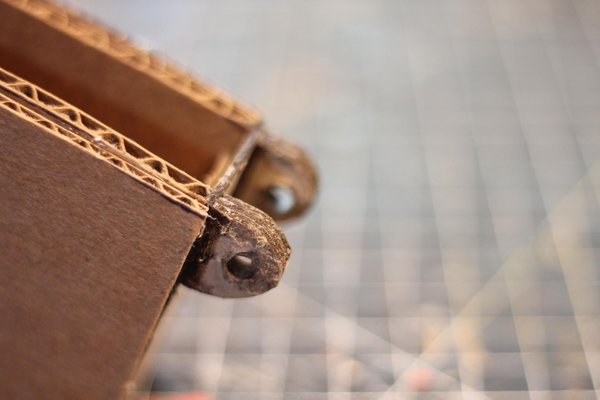

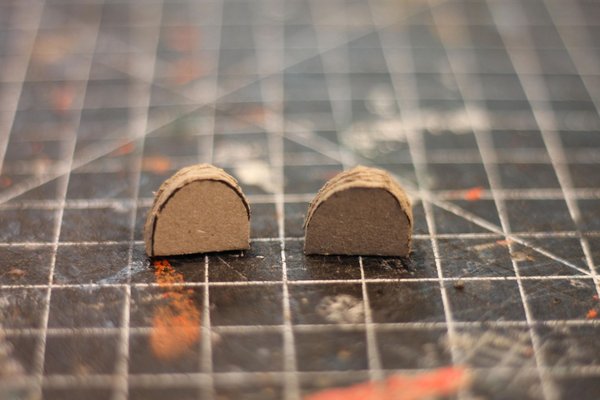

공책용 판지를 이용해 어퍼 리시버를 장착할 똑같은 반원 두 개를 만듭니다. 슈퍼 글루를 사용하여 이 반원들을 하부 리시버 앞쪽에 장착할 때 경첩 부위를 슈퍼 글루로 꼼꼼히 코팅해 보강합니다. 드릴을 사용하여 각 반원에 어퍼 리시버와 하부 리시버를 연결할 핀이 들어갈 구멍을 조심스럽게 뚫습니다.

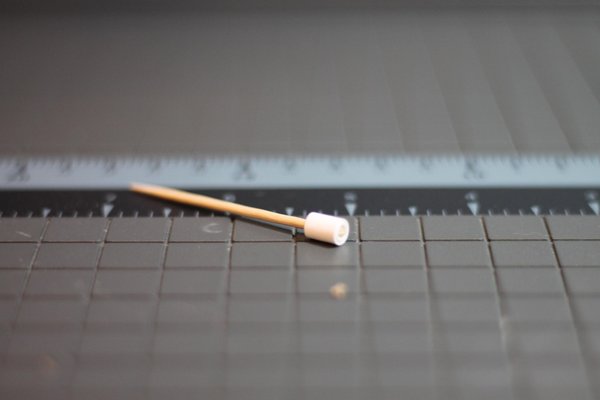

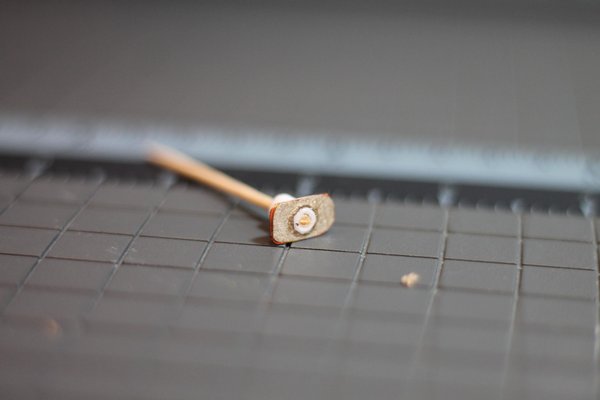

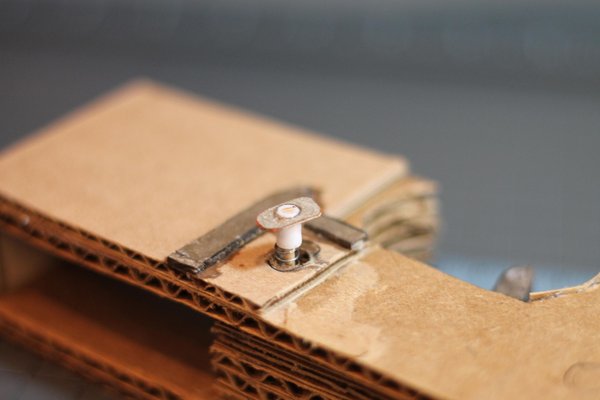

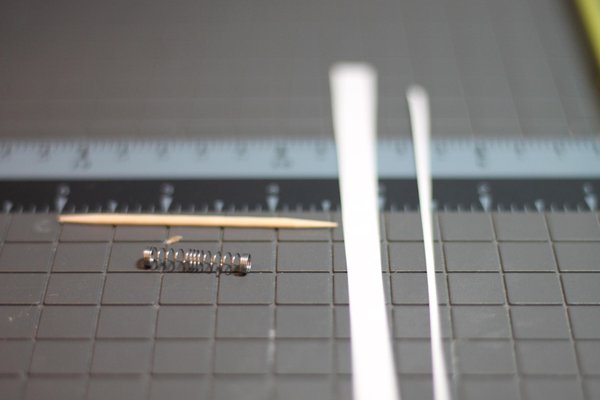

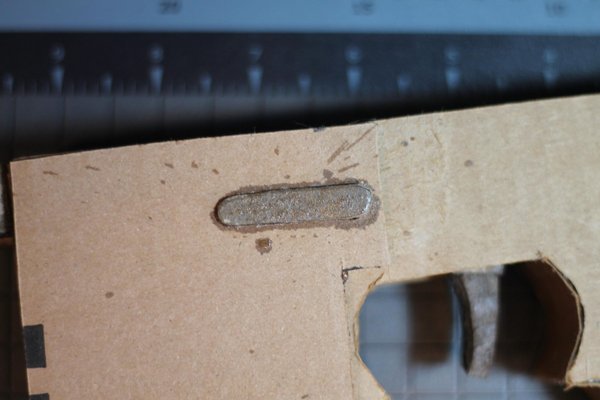

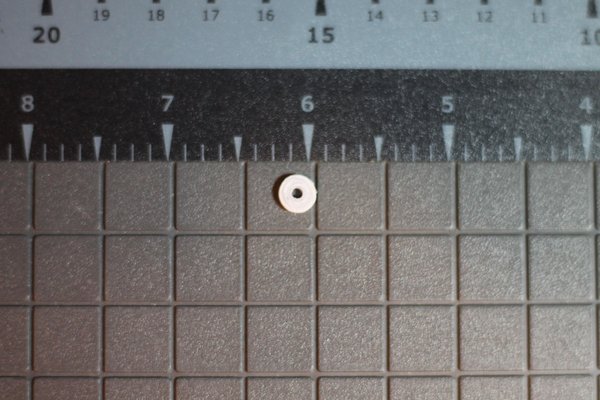

공책용 판지를 사용하여 매거진 릴리스 보호대를 잘라 리시버에 장착합니다. 매거진 릴리스를 만들려면 이쑤시개, 스프링, 종이 조각 두 개(하나는 약 2 mm, 다른 하나는 약 10 mm)를 준비합니다. 10 mm 종이 조각을 이쑤시개 끝부분에 감습니다. 얇은 판지로 매거진 릴리스의 손가락 패드를 만듭니다. 2 mm 종이 조각을 이쑤시개 주위에 지지력이 생길 정도로 감되, 매거진 릴리스가 자유롭게 움직일 수 있도록 합니다. 이 조각을 릴리스 메커니즘을 설치할 위치에 뚫은 가이드 구멍에 붙입니다. 손가락 패드가 달린 이쑤시개에 스프링을 끼우고, 가이드 링이 있는 구멍에 밀어 넣습니다. 메커니즘이 빠져나오지 않도록 또 하나의 얇은 링을 말아 이쑤시개에 붙입니다. 이제 손가락 패드를 누르면 버튼처럼 눌려야 합니다. 손가락 패드가 없는 쪽에는 타원형에 가까운 판지 조각을 가져와 가이드 구멍 위에 붙여 구멍이 보이지 않게 합니다. 긴 판지 조각 두 개를 타원형 조각 주위에 붙여 매거진 릴리스 보호대처럼 보이게 합니다.

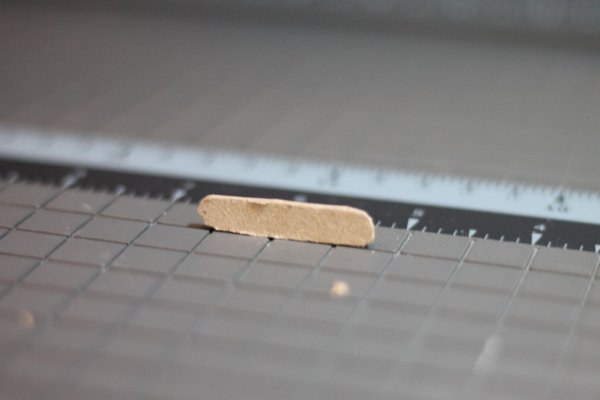

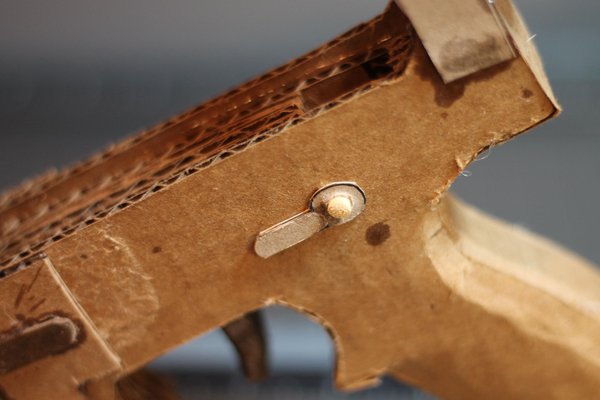

안전장치를 위한 또 다른 가이드 구멍을 뚫습니다. 다월 막대를 가져와 끝부분에 둥근 조각을 붙입니다. 다월 막대를 가이드 구멍에 통과시키고 안전 트리거를 다월 막대에 붙입니다. 다월 막대를 원하는 길이로 다듬습니다. 상부 리시버와 하부 리시버를 함께 고정할 잠금 메커니즘을 위해 또 다른 가이드 구멍을 뚫습니다. 마지막으로 얇은 판지 두 장을 잘라 트리거 아래에 장착하여 트리거 가드로 만듭니다.
자, 이제 4분의 1을 마쳤습니다. 이제 어퍼 리시버를 만들어 봅시다.

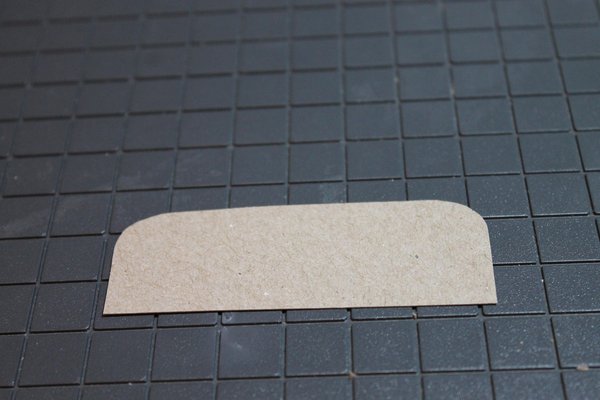

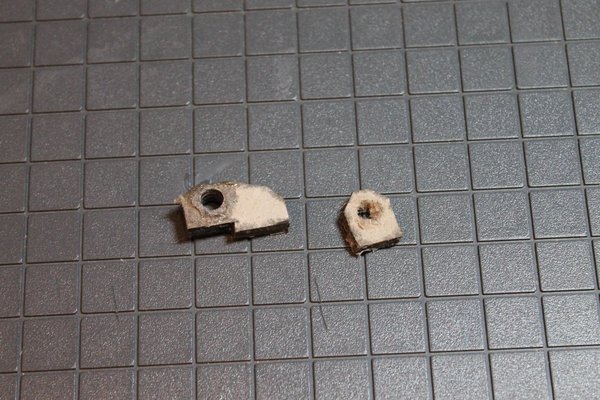

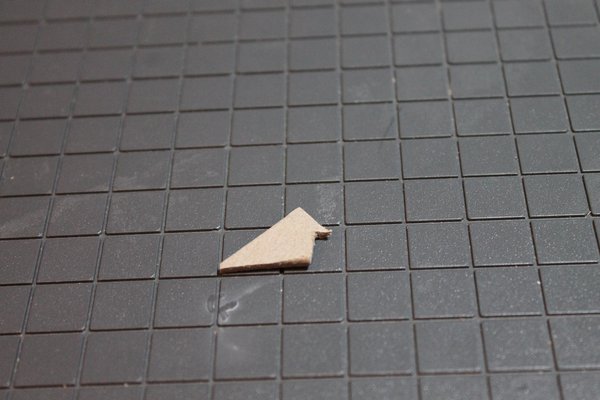

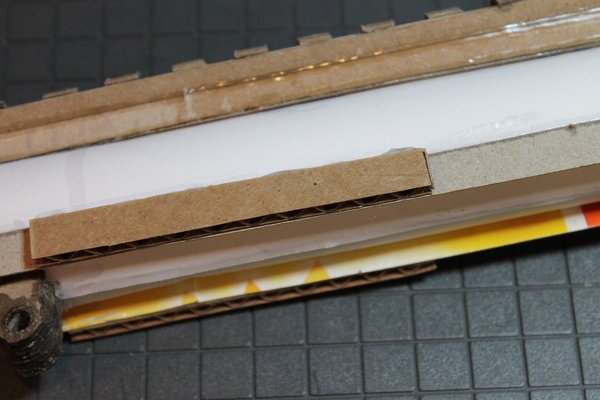

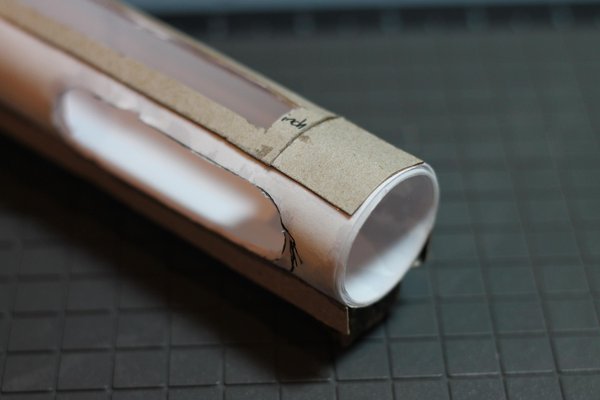

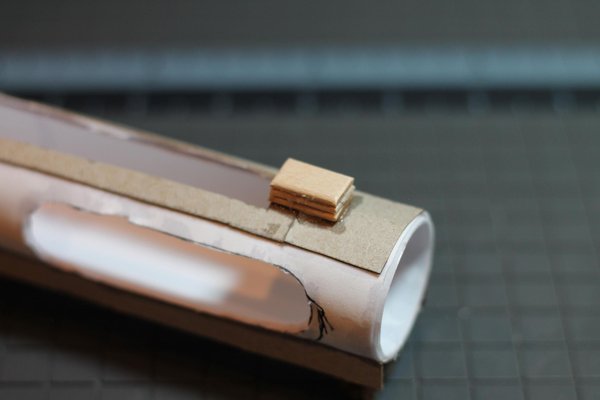

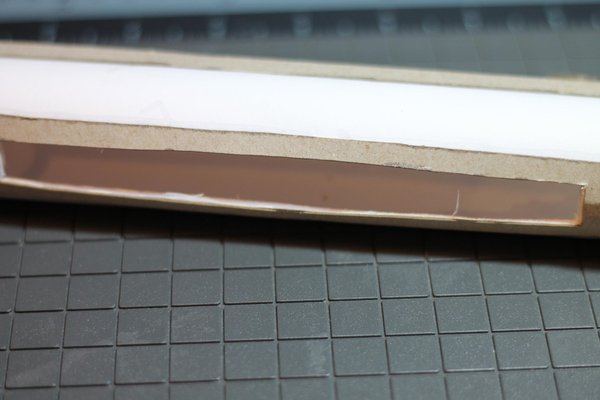

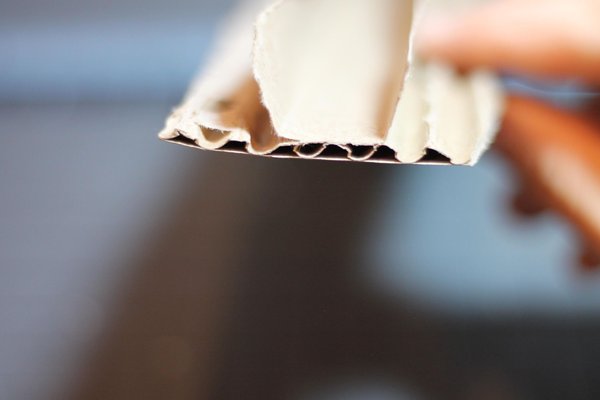

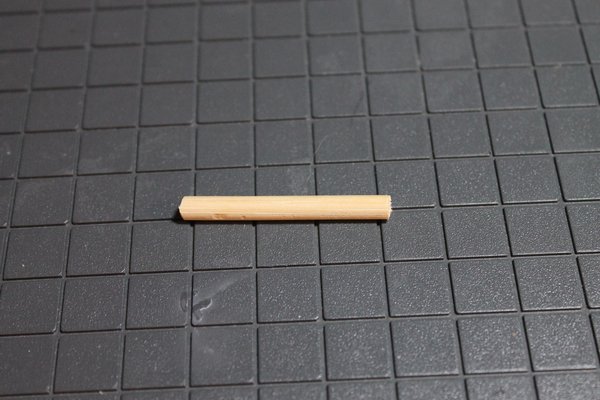

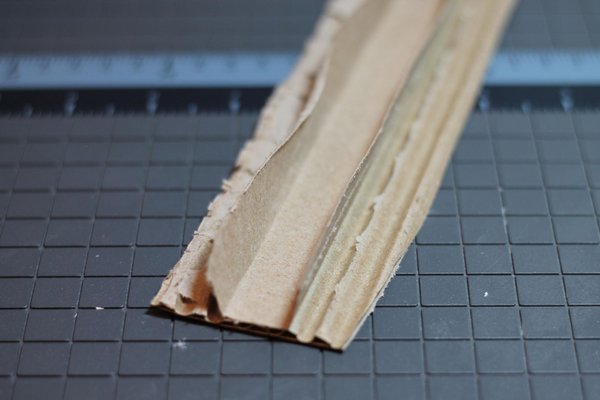

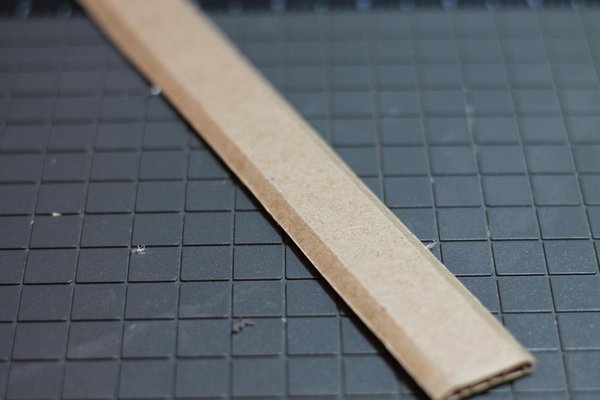

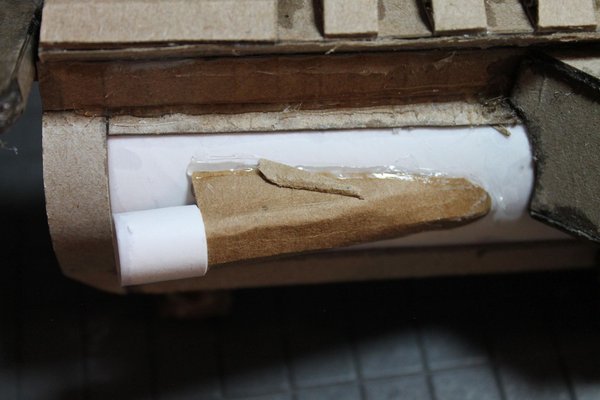

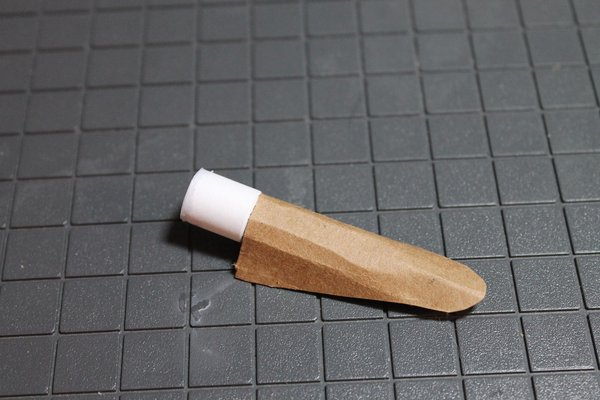

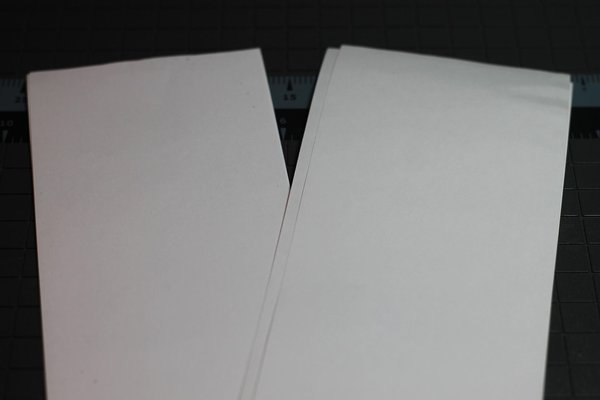

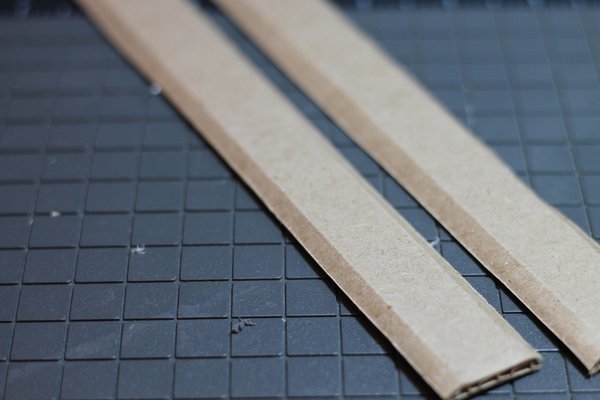

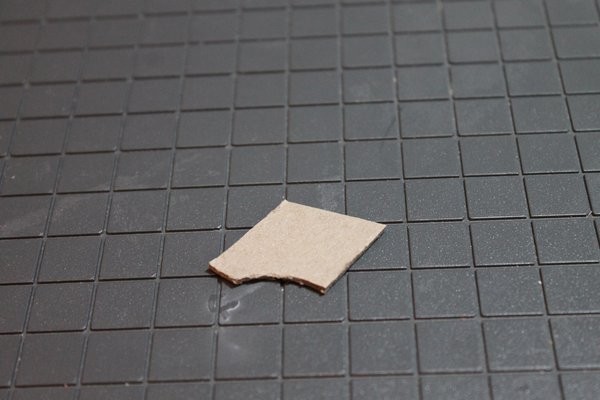

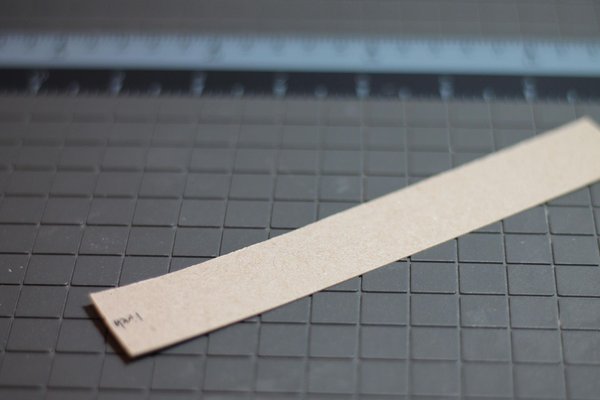

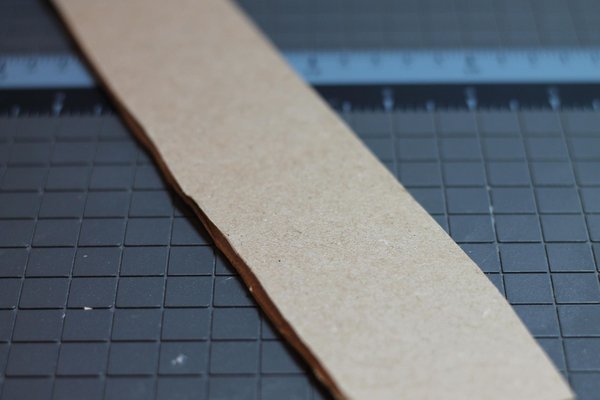

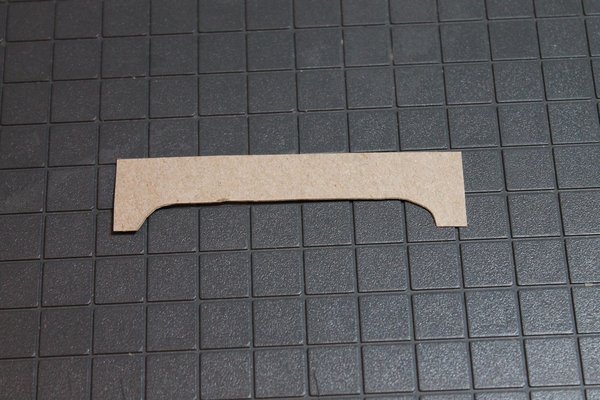

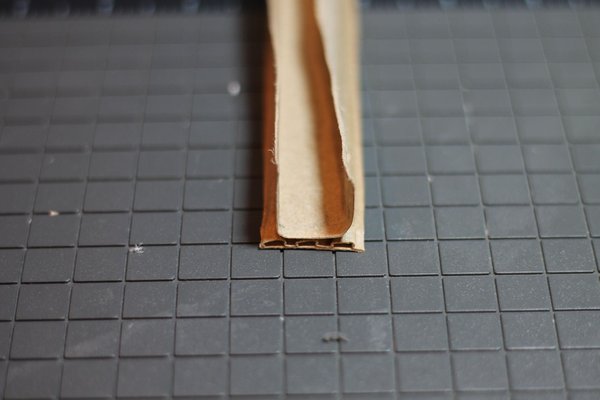

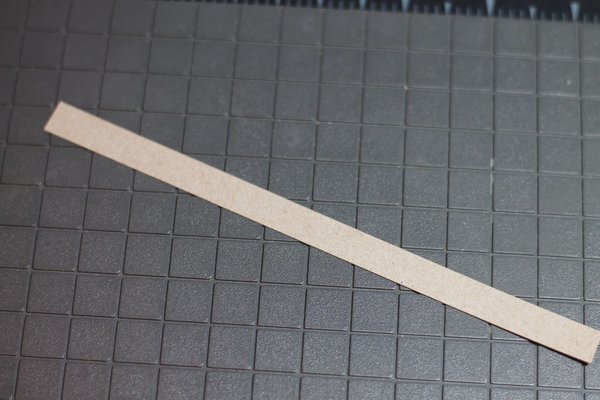

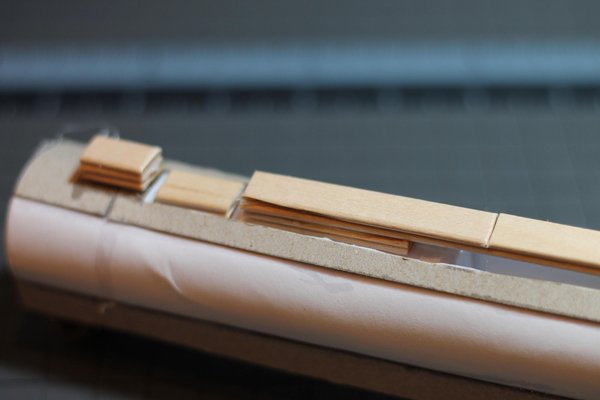

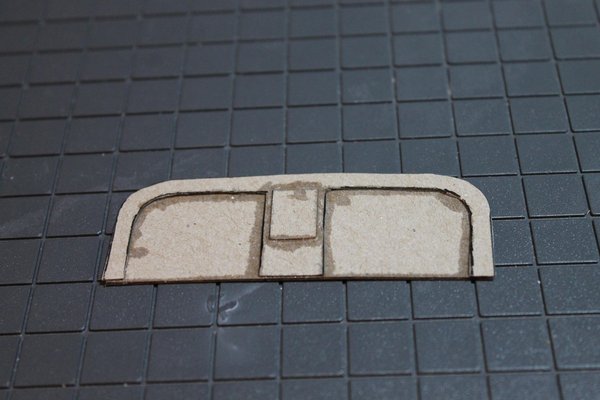

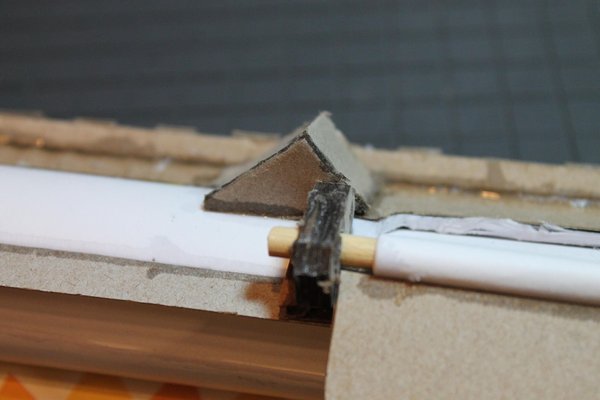

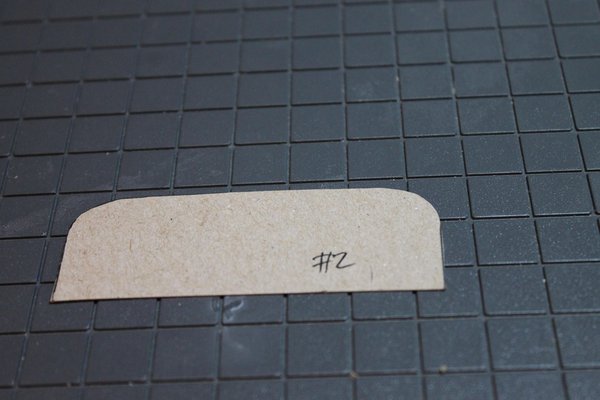

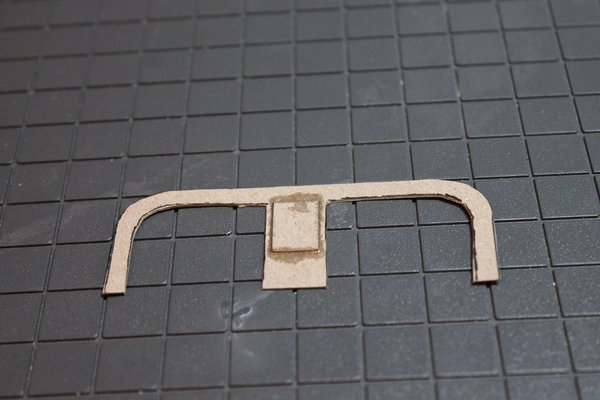

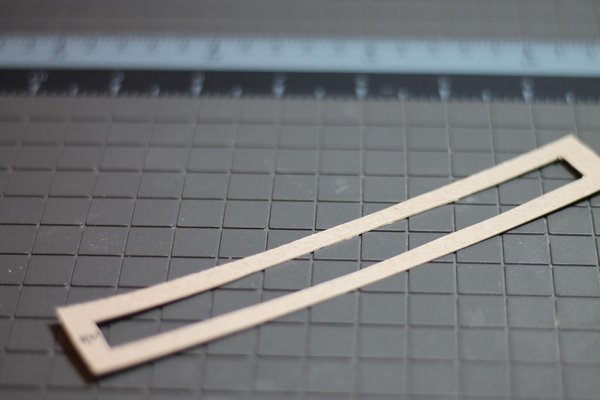

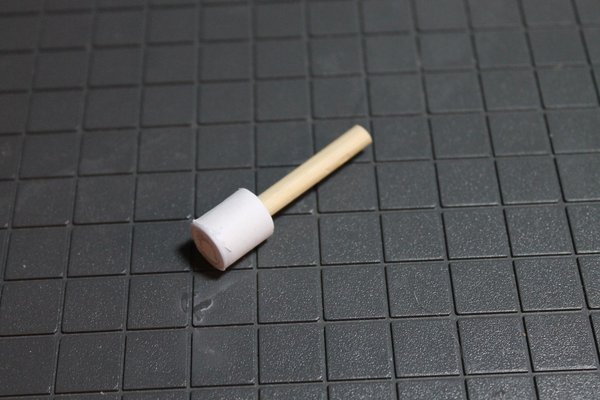

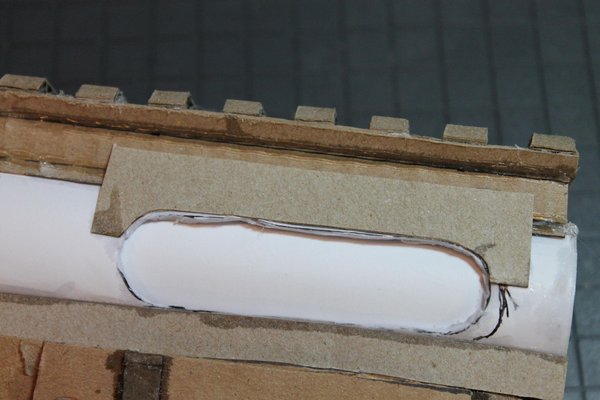

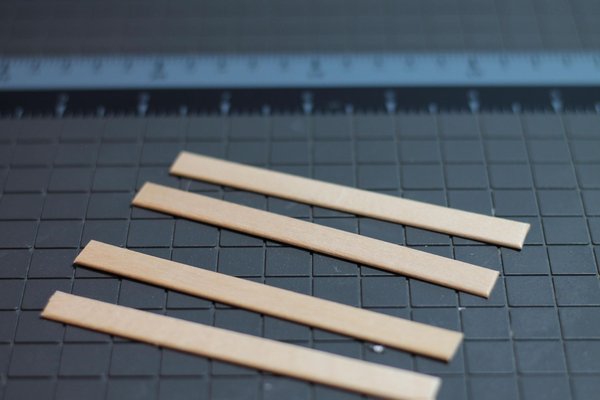

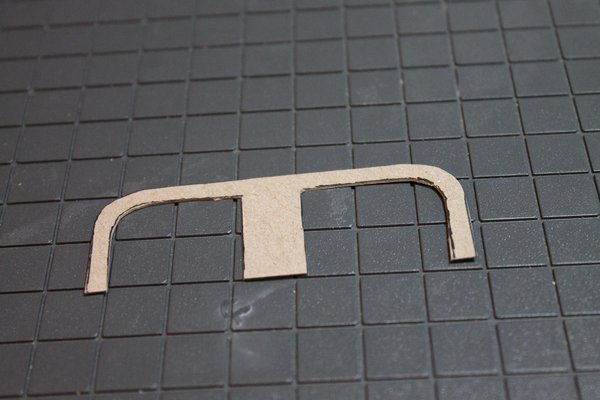

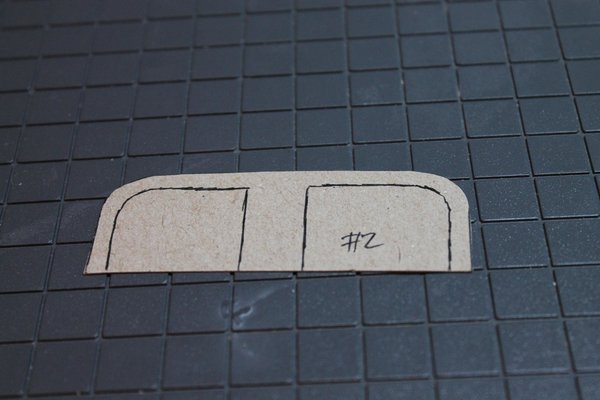

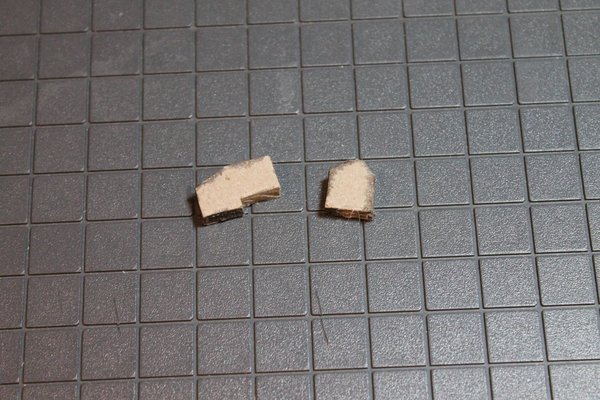

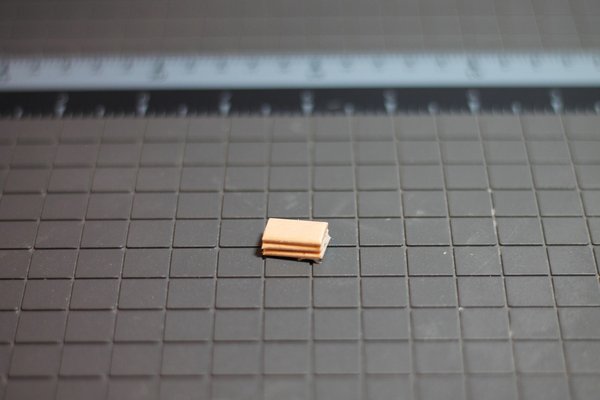

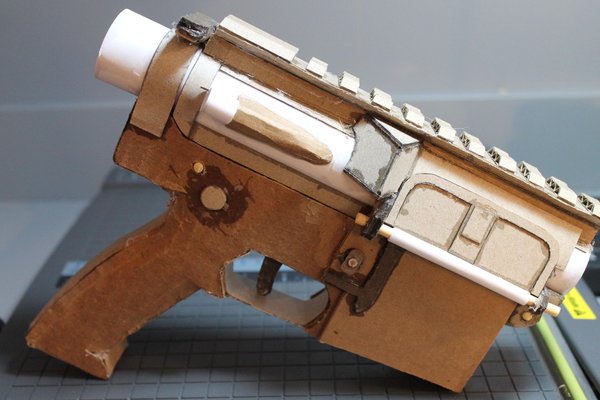

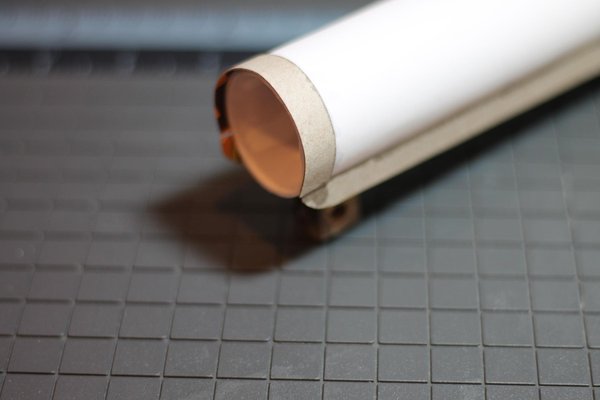

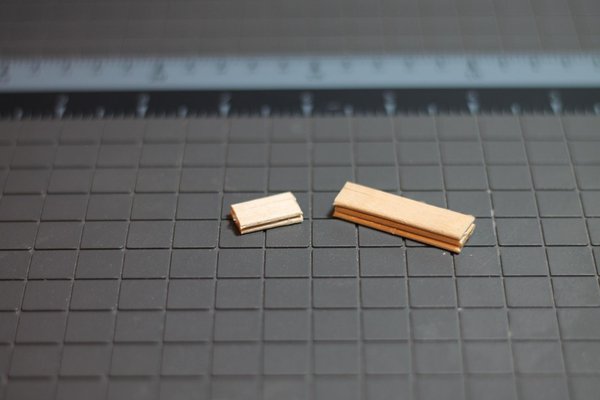

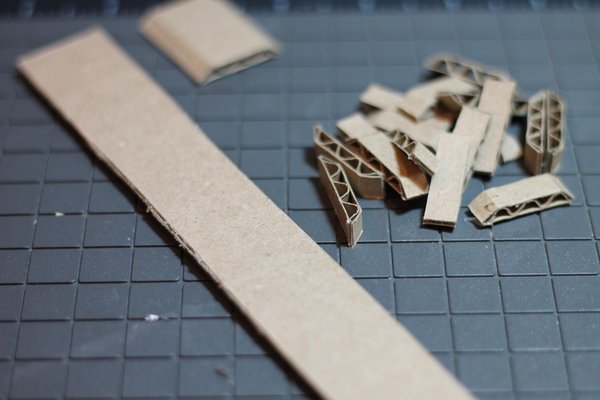

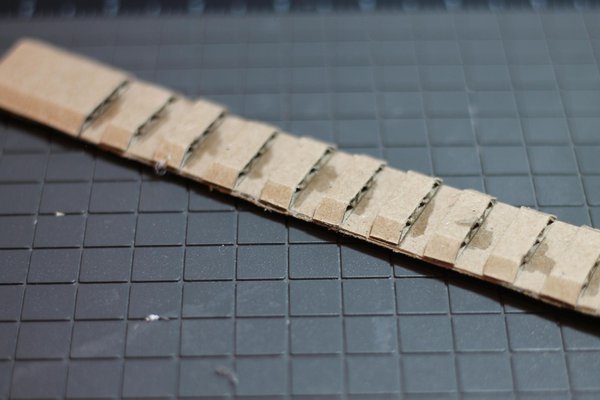

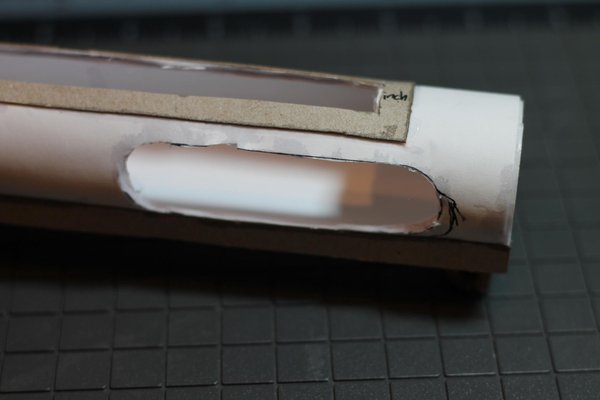

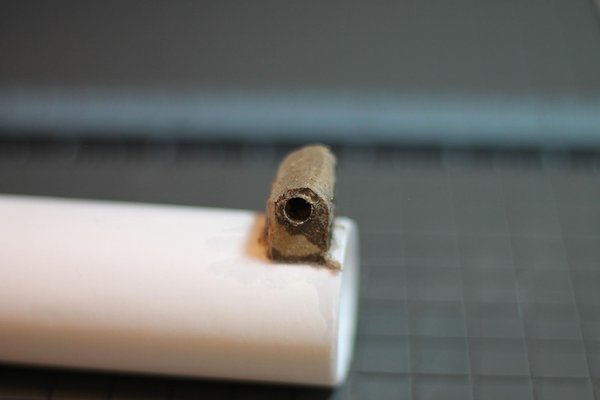

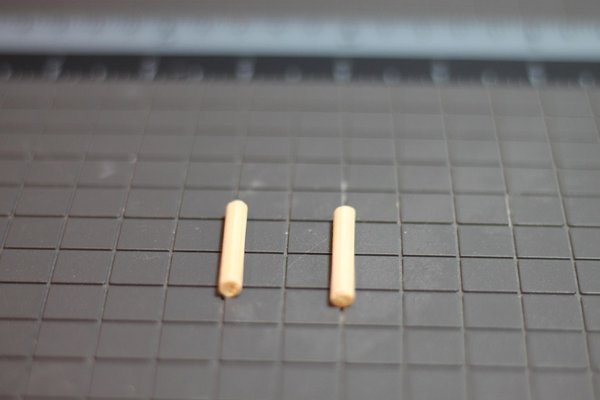

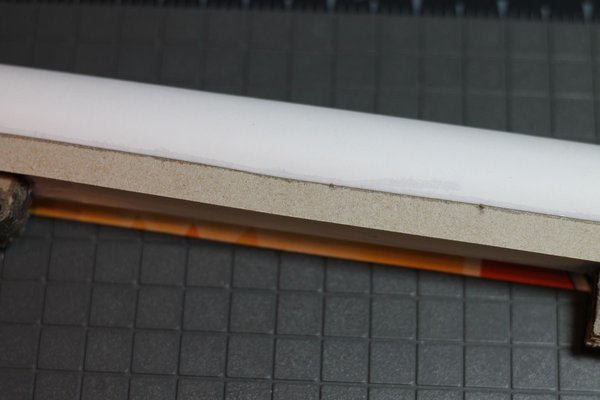

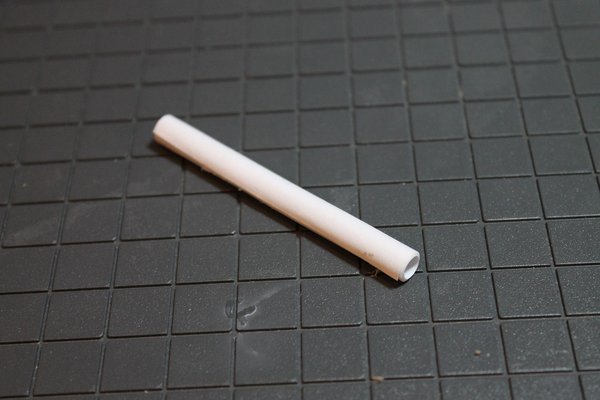

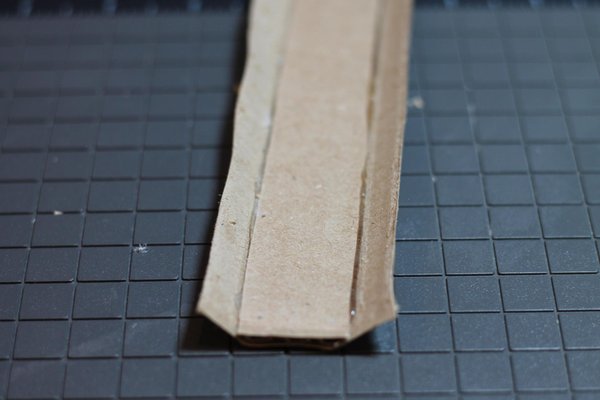

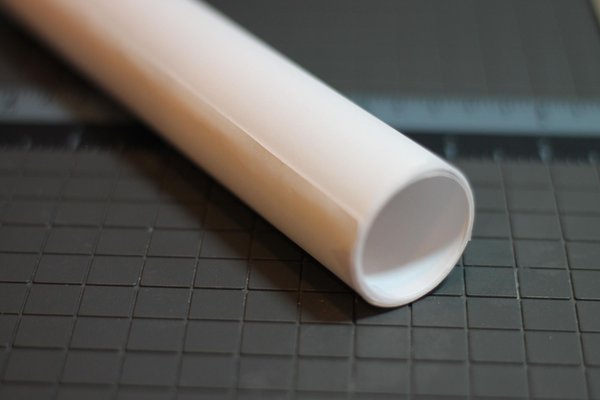

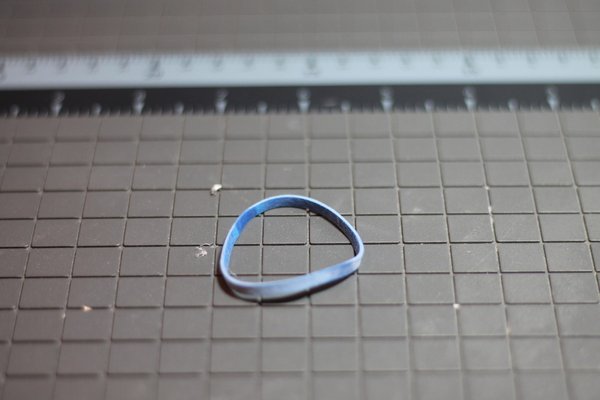

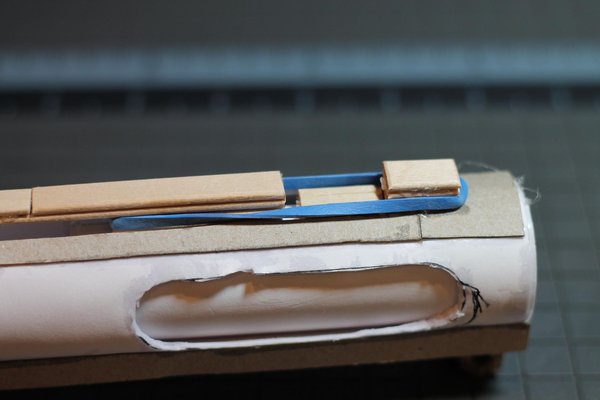

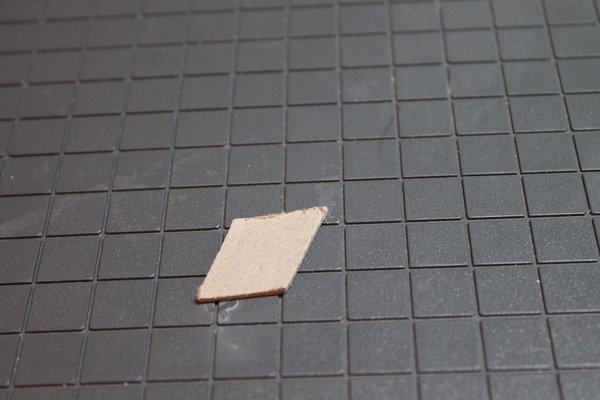

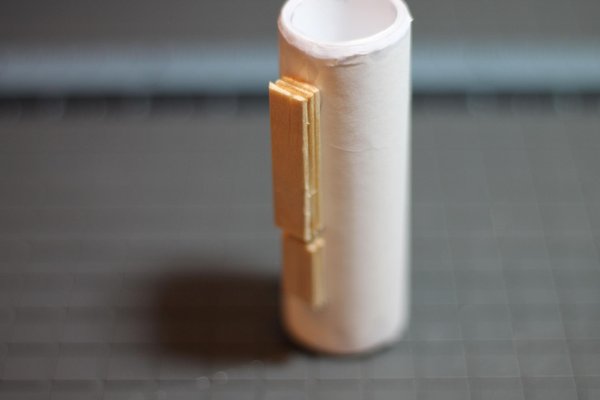

먼저 큰 튜브를 말아 주세요. 장착 브래킷 두 개를 만들어 튜브의 앞쪽과 뒤쪽에 장착하세요. 하부 리시버에 맞춰 놓고 장착 브래킷을 관통해 구멍을 뚫으세요. 다월 막대 두 개를 잘라 장착 구멍에 끼우세요. 이제 상부 리시버와 하부 리시버가 결합되었습니다(다월 막대에는 접착제를 바르지 마세요). 얇은 판지를 길게 두 조각 자르세요. 상부 리시버 바닥에 붙여 리시버의 아래쪽을 가리고 하나의 부품처럼 보이게 하세요(사진 7-12). 얇은 판지로 긴 직사각형 조각을 자르고 중앙에 채널을 잘라 내세요. 이 조각을 튜브 위쪽에 붙여 장전 손잡이 슬롯을 잘라 낼 때 가이드 역할을 하게 하세요. 방금 만든 채널 중앙에 있는 튜브의 종이를 잘라 내세요(사진 16). 그런 다음 상부 리시버 측면에 탄피 배출구 역할을 할 또 다른 슬롯을 잘라 내세요. 상부 리시버 안에 헐겁게 들어가는 또 다른 튜브를 말아 주세요. 이것이 장전 배럴이 됩니다. 아이스크림 막대기를 잘라 튜브 마개를 만들고 내부 튜브 위쪽에 붙이세요. 아이스크림 막대기를 하나 더 잘라 작은 직사각형을 만들고 상부 리시버 앞쪽에 붙이세요(사진 27-28). 장전 손잡이와 막대를 만드세요(사진 29-31). 위쪽 개구부를 통해 장전 기구를 상부 리시버 안으로 밀어 넣으세요. 들어가게 하려면 다소 거칠게 다뤄야 합니다. 고무 밴드를 하나 가져와 장전 기구와 앞쪽 블록 둘레에 끼우세요. 그런 다음 판지를 길게 두 조각 잘라 장전 손잡이 양쪽에 붙이세요. 사진 38-46을 참고하여 레일을 만드세요. 앞서 붙인 두 조각의 위쪽에 레일을 붙이세요. 얇은 판지로 탄피 배출문 위에 장착할 작은 패널을 만드세요. 그런 다음 일반 판지를 길게 두 조각 잘라 상부 리시버의 탄피 배출문 아래 양쪽에, 그리고 반대쪽의 같은 위치에 장착하세요. 사진 54-55에 따라 탄피 배출문 경첩을 만들고 사진 56과 같이 리시버에 장착하세요. 사진 57-67에 따라 탄피 배출문을 만들고 장착하세요. 사진 68-75에 따라 엄지 보호대를 만들고 탄피 배출문 뒤쪽의 상부 리시버에 장착하세요. 사진 81에 따라 문 해제 기구 모형을 만들고 장착하여 상부 리시버를 완성하세요. 이제 상부 리시버가 완성되었으니 스톡으로 넘어갈 차례입니다.

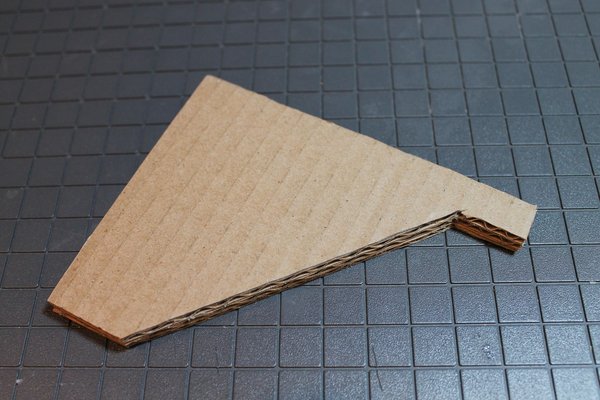

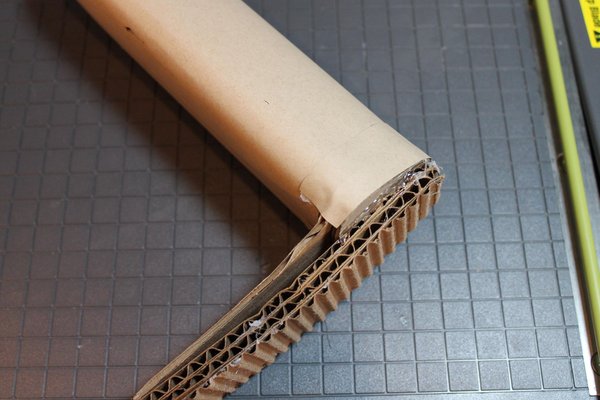

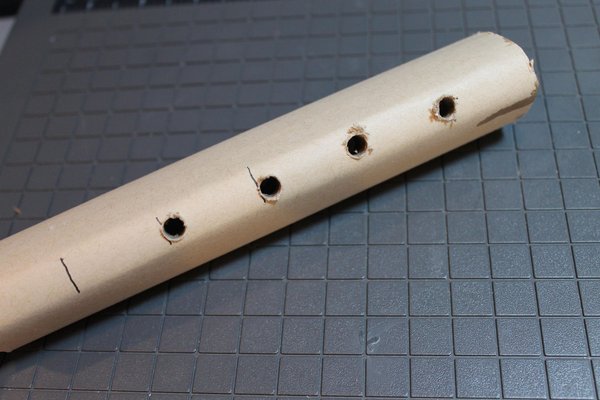

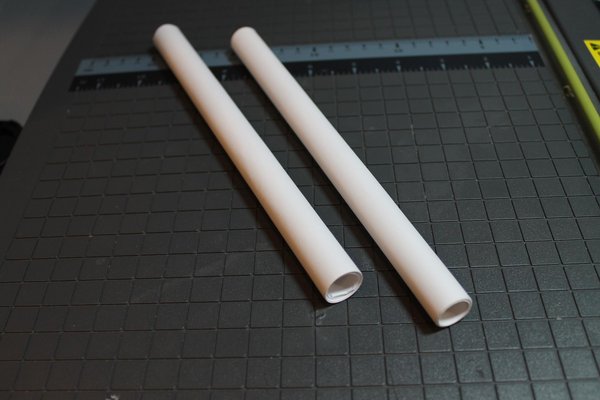

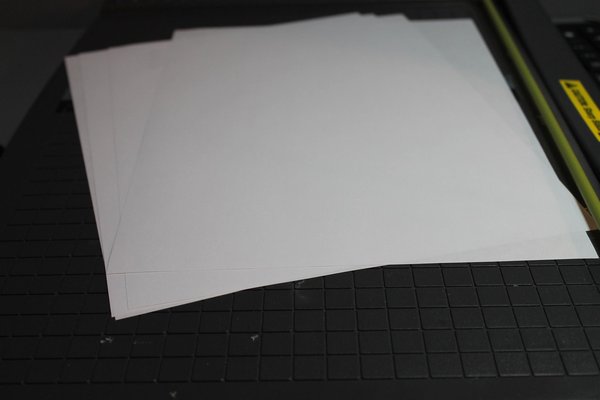

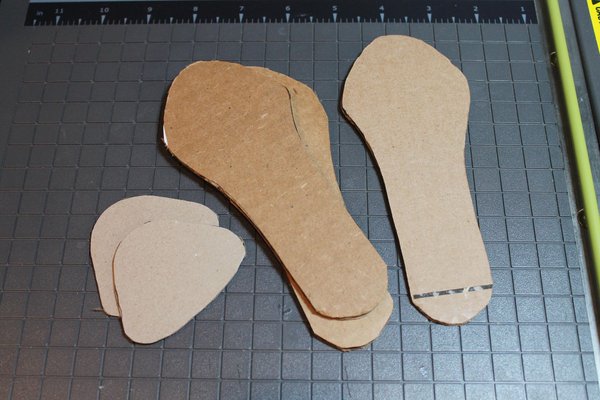

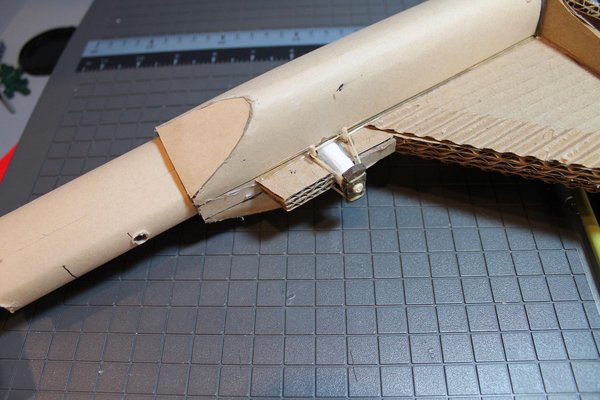

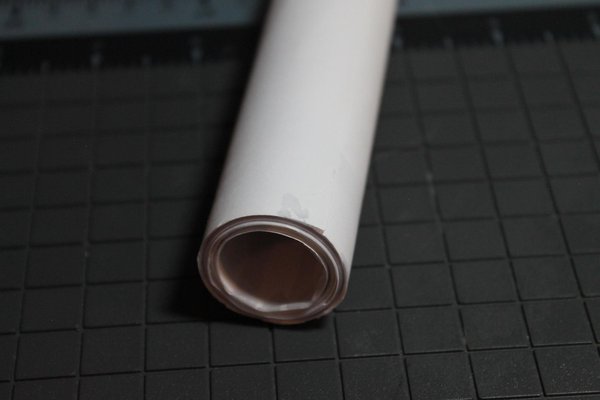

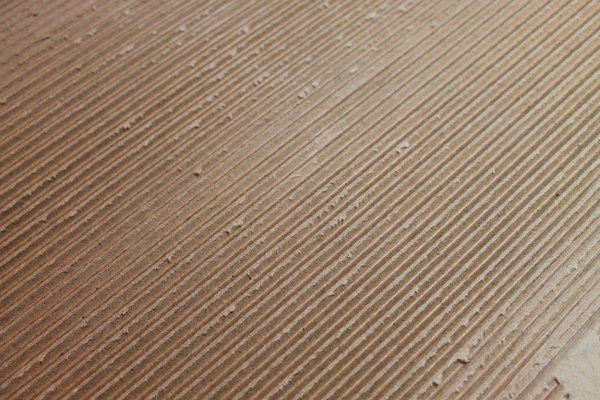

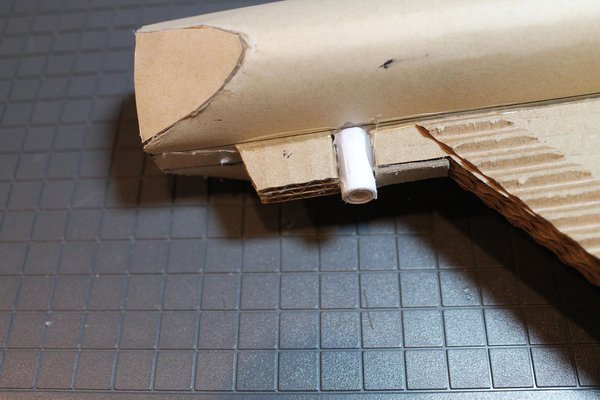

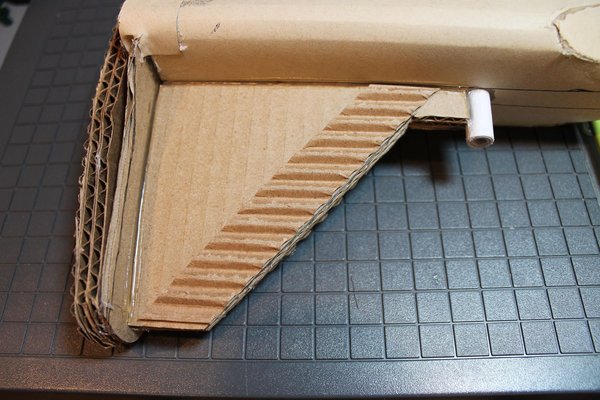

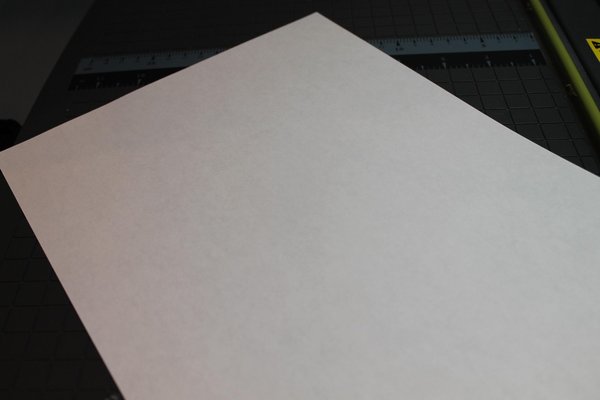

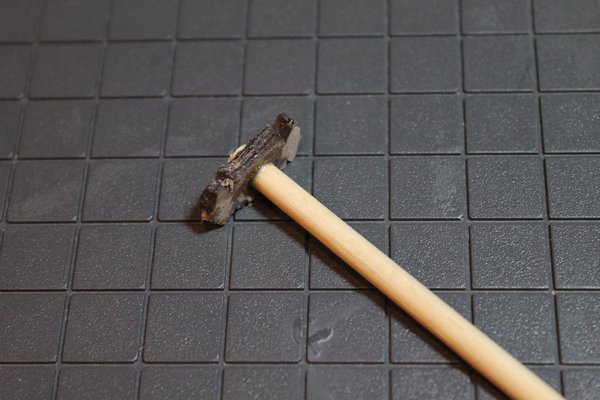

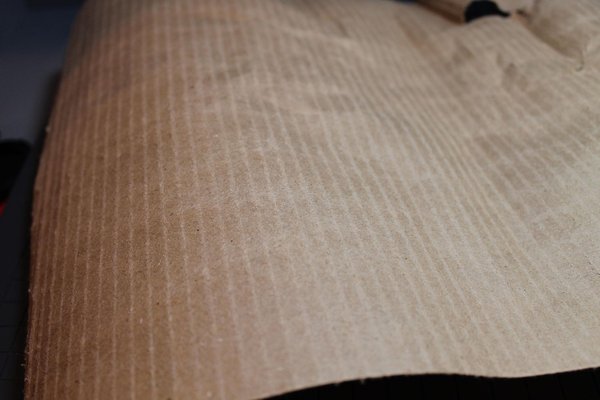

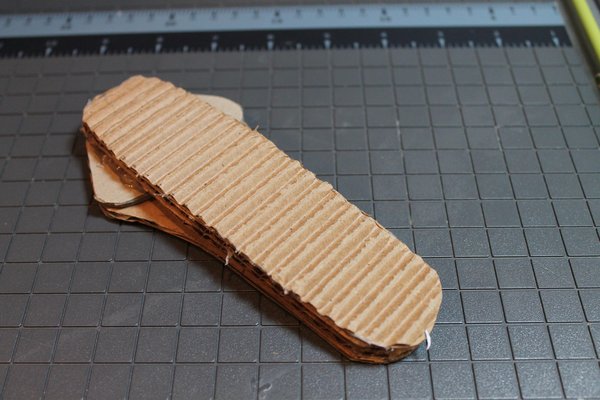

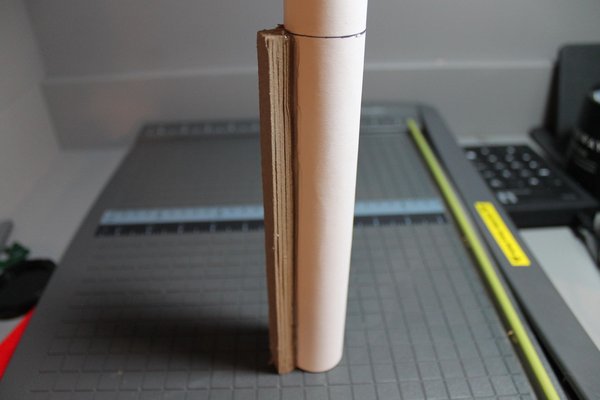

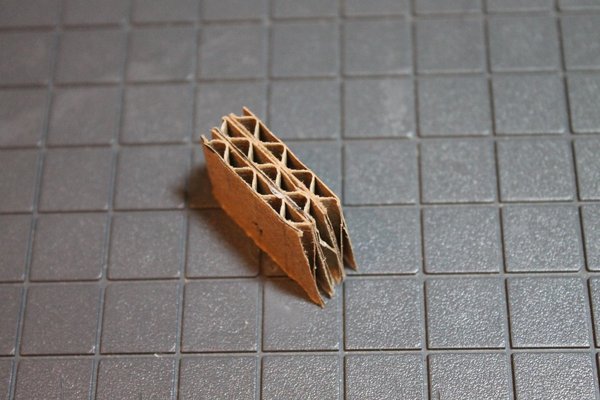

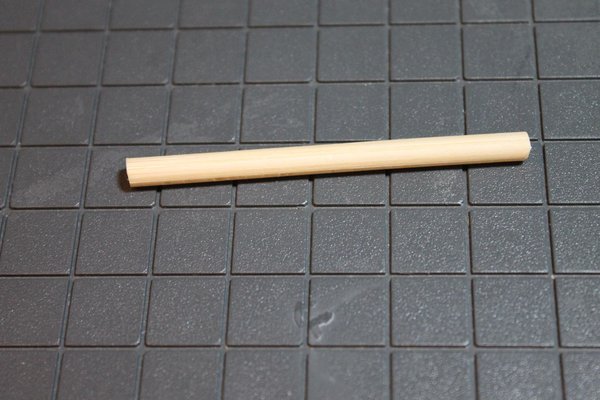

스톡을 만들려면 긴 종이 튜브를 말아주세요. 고밀도 판지로 두꺼운 보를 만들고, 하부 리시버 뒷면에 삽입될 공간을 남겨둔 채 튜브에 접착하세요. 튜브와 보 주위에 종이를 감아 마치 하나의 조각처럼 보이게 만드세요. 단면 골판지를 사용하여 내부 스톡을 감싸 움직일 수 있는 슬리브를 만드세요. 똑같은 모양의 튜브 두 개를 말아서 외부 슬리브의 가장 얇은 쪽에 붙이세요. 외부 슬리브와 튜브를 종이로 더 감싸서 하나의 조각처럼 보이게 만드세요. 슬리브 앞부분에서 두 개의 튜브 끝부분을 약간 깎아내어 테이퍼 모양을 만드세요. 테이퍼 처리된 끝부분에 종이를 붙여 내부가 보이지 않게 하세요. 스톡 뒷부분을 만들려면 사진 17~25를 따르세요. 스틱 뒷부분을 그에 따라 장착하세요. 조절 가능한 부분을 위해 또 다른 작은 튜브를 말아주세요. 스톡 밑면에 붙이고 초강력 접착제로 고정하세요. 사진 26~32를 참고하여 스틱의 나머지 부분을 완성하세요. 조절 부위가 제대로 작동하도록 하려면, 나무 막대를 준비하고 고무줄을 끼울 홈이 있는 두꺼운 판지를 끝부분에 붙이세요. 드릴을 사용하여 스톡 중앙에 부착된 작은 튜브를 기준으로 약 1인치 간격으로 가이드 구멍을 뚫으세요. 나무 막대를 스톡 중앙의 작은 튜브에 삽입하세요. 드릴을 사용하여 작은 튜브 양쪽에 작은 구멍 두 개를 뚫고, 고무줄을 고정할 수 있도록 이쑤시개를 끼운 뒤 접착제로 고정하세요. 고무줄을 장착하고 바깥쪽 슬리브를 안쪽 스톡에 부착하세요. 이제 스톡이 완성되었습니다. 이제 앞쪽 총신을 만들 차례입니다.

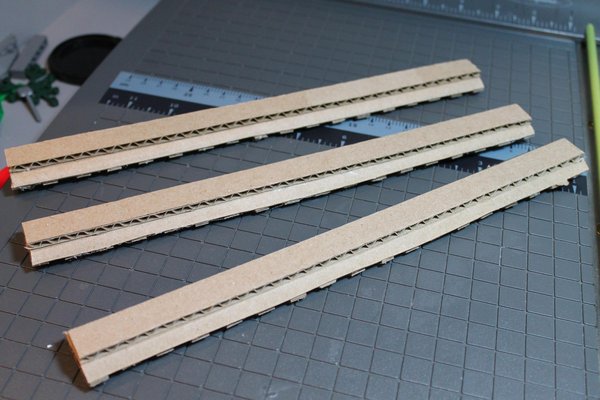

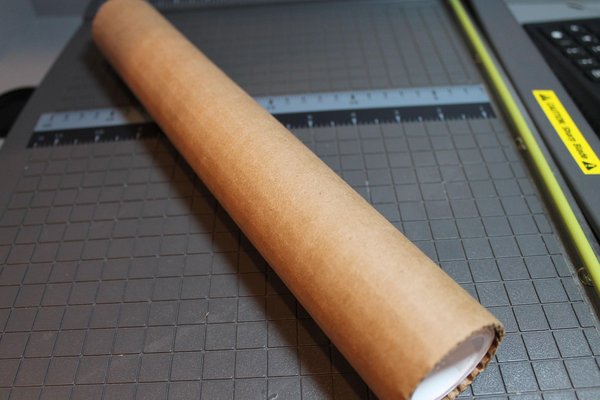

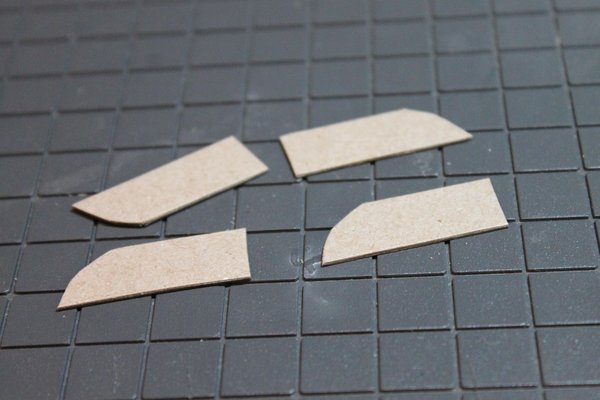

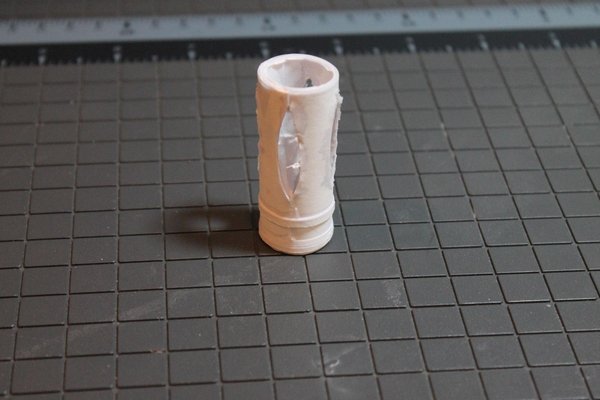

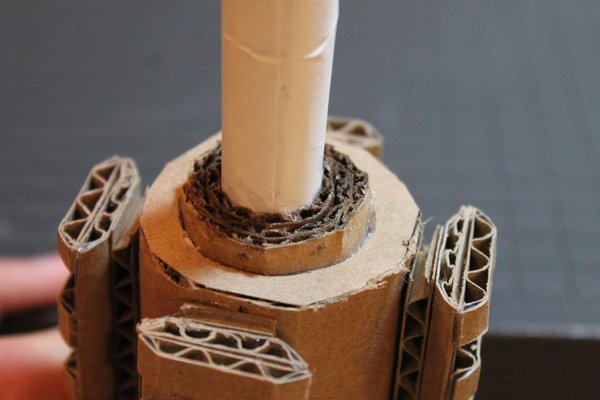

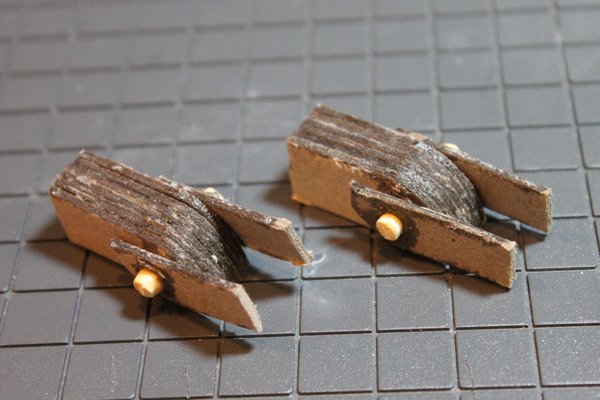

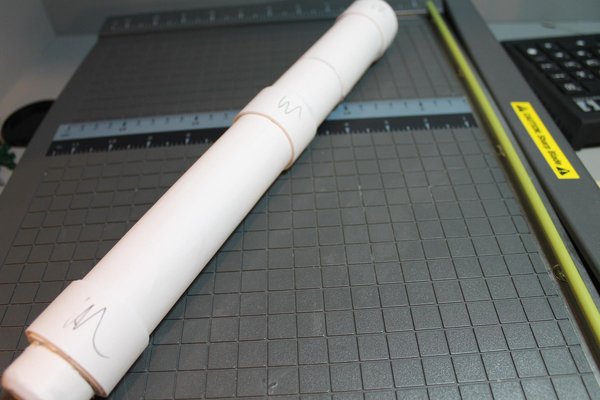

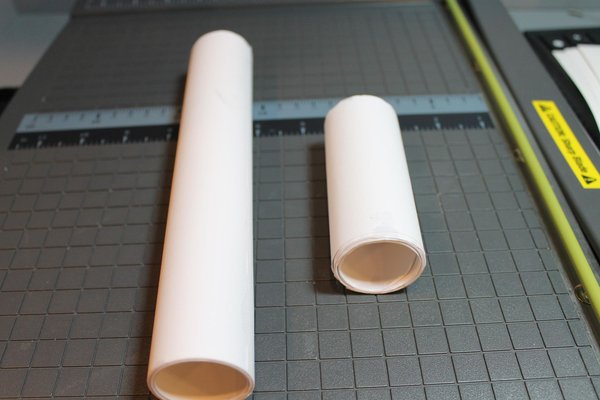

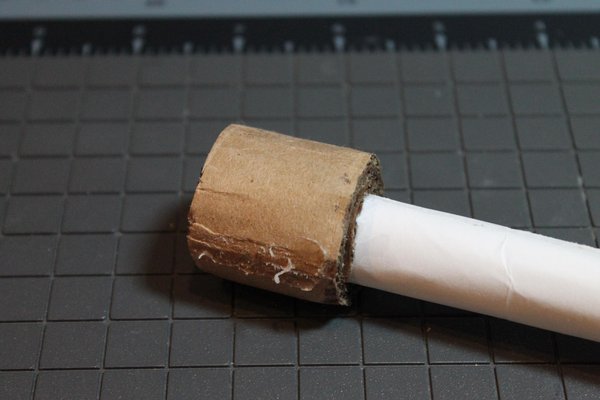

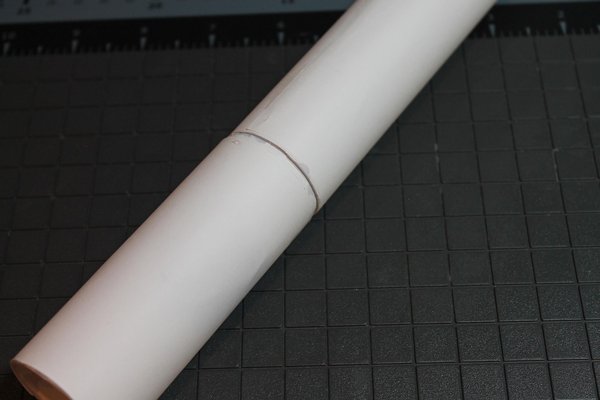

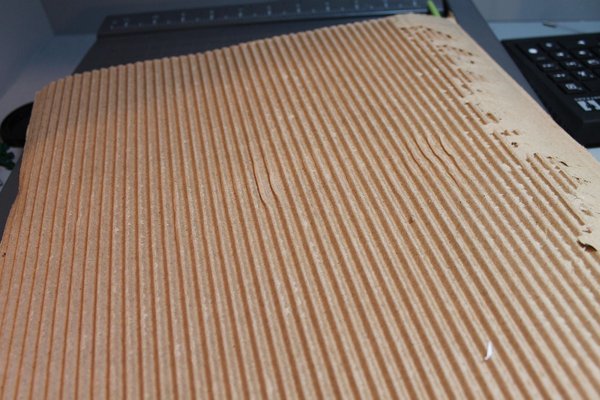

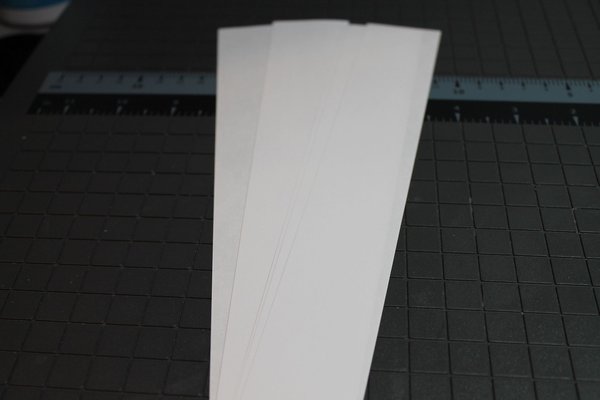

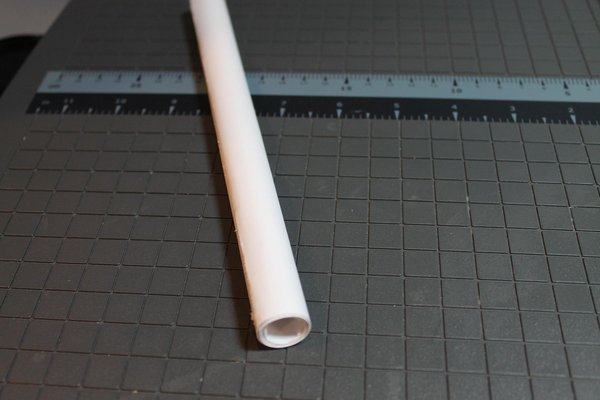

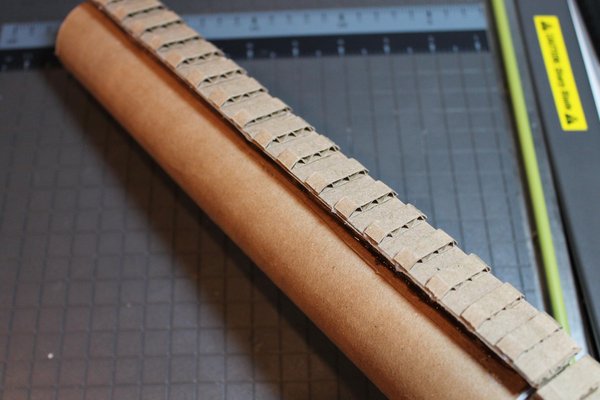

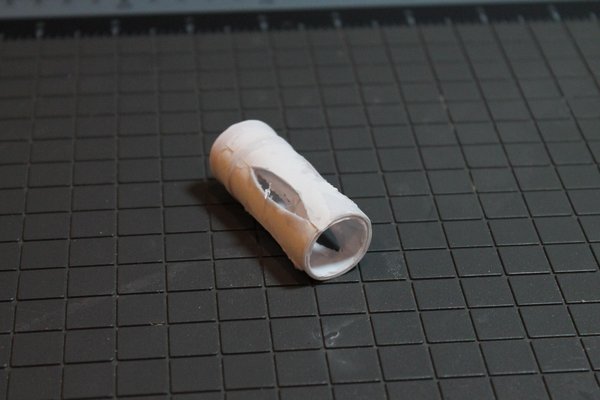

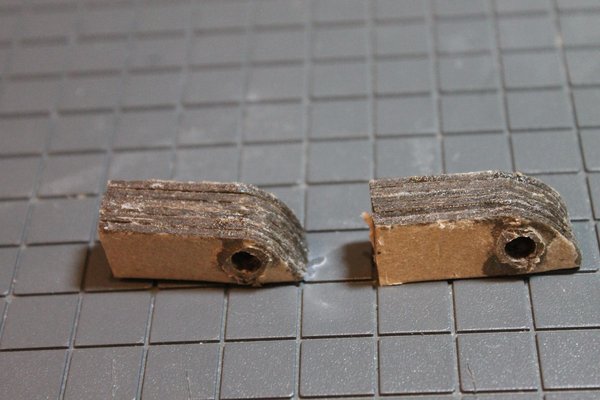

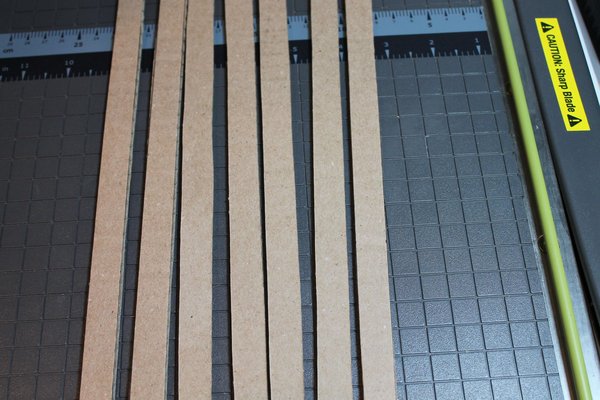

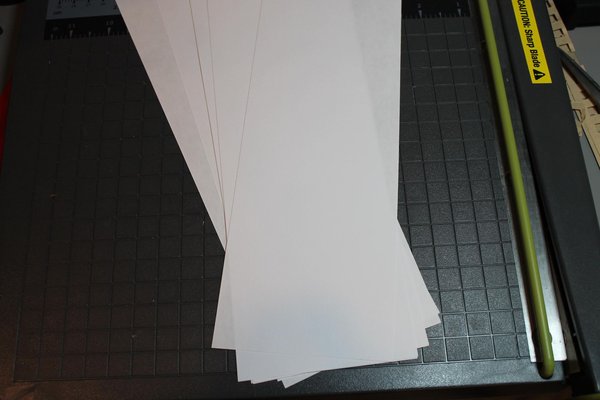

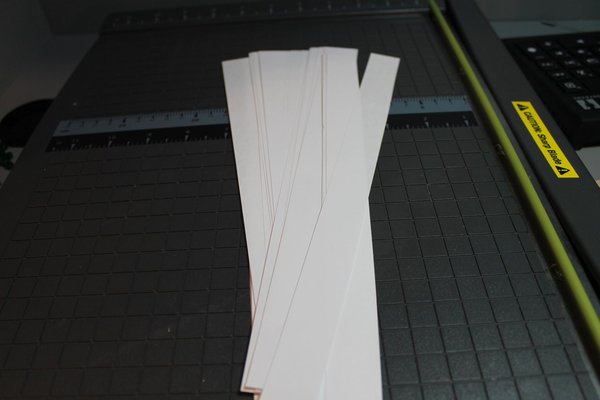

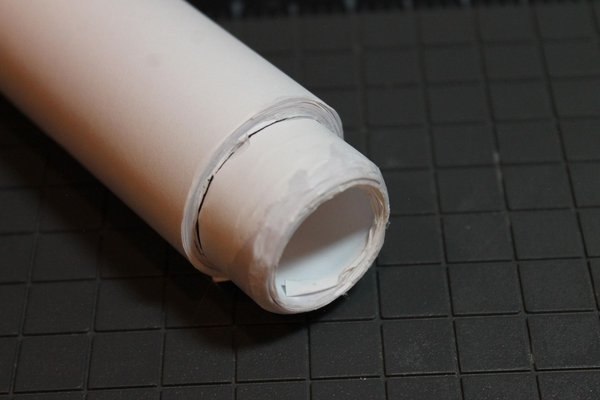

배럴을 만들려면, 상부 리시버에 배럴을 장착할 용도의 튜브를 하나 말아주세요. 그런 다음 총 길이가 12인치가 되도록 튜브를 두 개 더 말아주세요. 앞서 만든 두 개의 튜브를 서로 연결할 수 있는 튜브를 하나 더 말아주세요. 1인치 폭의 종이 조각을 여러 개 잘라, 서로 연결된 종이 튜브 주위에 감아줍니다. 앞쪽에 하나, 가운데에 하나, 뒤쪽에 하나씩 감습니다. 단면 골판지를 사용하여 종이 튜브를 감싸줍니다. 레일 섹션 4개를 만듭니다(제작 방법은 2단계 ‘어퍼 리시버’에서 확인할 수 있습니다). 골판지를 길게 잘라 레일 뒷면에 접착제로 붙입니다. 레일 부품을 튜브의 양쪽, 위, 아래, 측면에 장착합니다. 긴 튜브를 말아 앞쪽 총열 연장부를 만듭니다. 이 연장부를 이용해 댐퍼가 될 튜브를 만듭니다. 댐퍼는 사진 20~22를 참고하여 제작할 수 있습니다. 단면 골판지를 두 조각 잘라 확장부 밑부분을 원형으로 감싸도록 붙입니다. 종이를 사용하여 확장부가 주 총열에 삽입되었을 때 이를 감싸는 슬리브를 만듭니다(포장 편의상 확장부를 접착제로 고정하거나 고정하지 않은 상태로 둘 수 있습니다). 사진 27~37을 참고하여 전방 및 후방 조준기를 만든 다음, 총기에 장착하십시오.

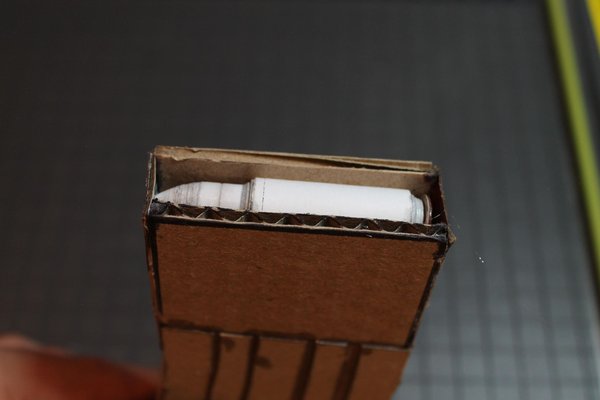

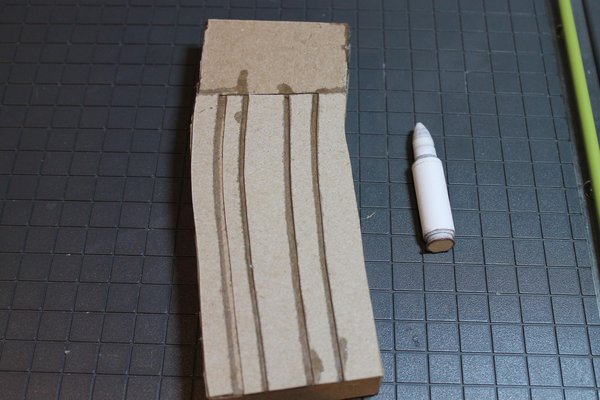

탄창을 만들려면 탄창 삽입구의 필요한 면적을 측정하세요. 측정값에 따라 템플릿을 만드세요. 템플릿을 5개 만들되, 가운데 3개는 윗부분이 더 짧게 만드세요. 이들을 서로 붙인 뒤, 얇은 판지를 이용해 탄창의 노출된 가장자리를 덮어주세요. 그런 다음 모형 탄환(만드는 방법은 유튜브 동영상을 참고하세요)을 준비하여 탄창 상단에 삽입하세요. 그 다음 얇은 판지를 이용해 외형 패턴을 만드세요.

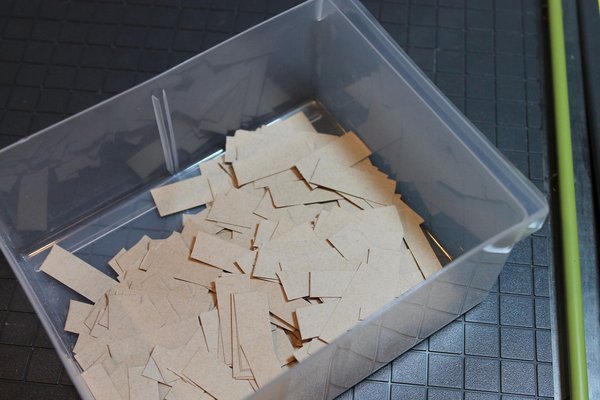

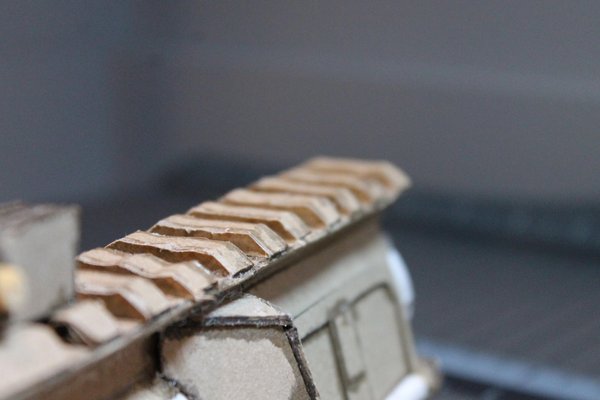

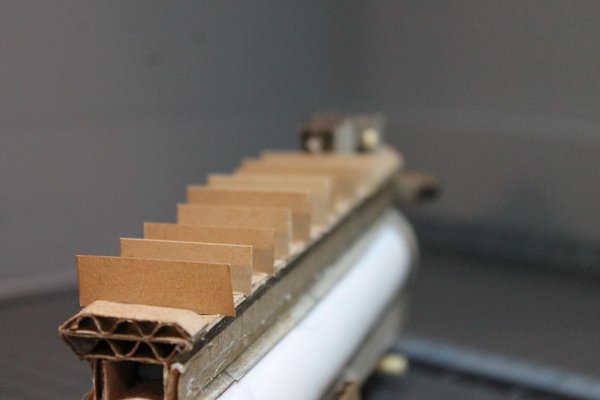

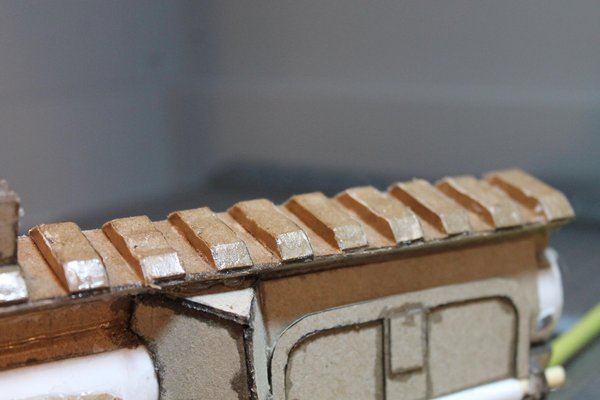

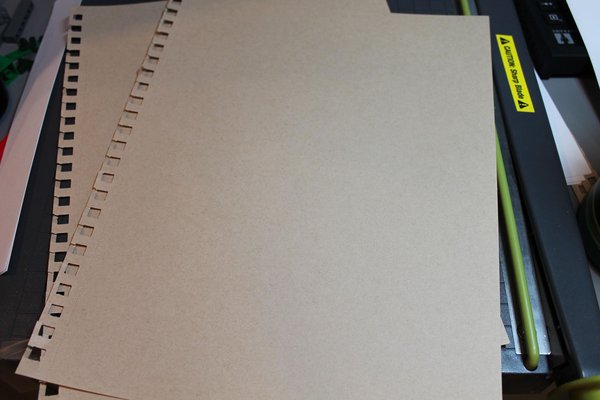

일반 갈색 종이를 몇 장 준비해 수백 개의 작은 직사각형으로 자릅니다. 핫멜트 접착제를 사용해 레일 안쪽에 붙입니다. 초강력 접착제를 발라 종이가 단단히 붙도록 하세요. 그런 다음 취미용 칼을 사용해 여분의 부분을 잘라내세요. 그 후 레일 전체에 초강력 접착제를 골고루 발라 바위처럼 단단하게 만드세요. 모든 레일에 대해 이 과정을 반복하세요. 이제 초강력 접착제를 넉넉히 덜어 총의 모든 골판지 표면에 골고루 발라주세요. 마를 때까지 기다린 후 사포로 매끄럽게 다듬으세요.

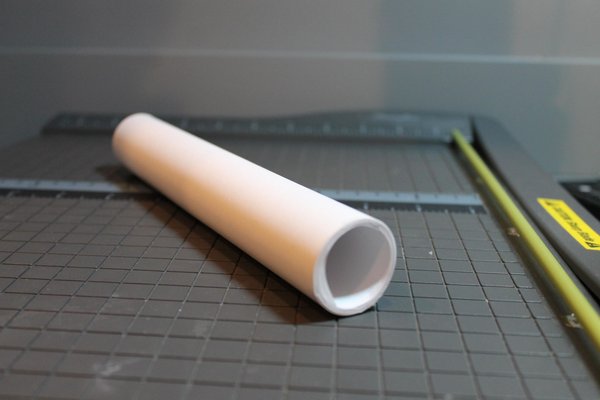

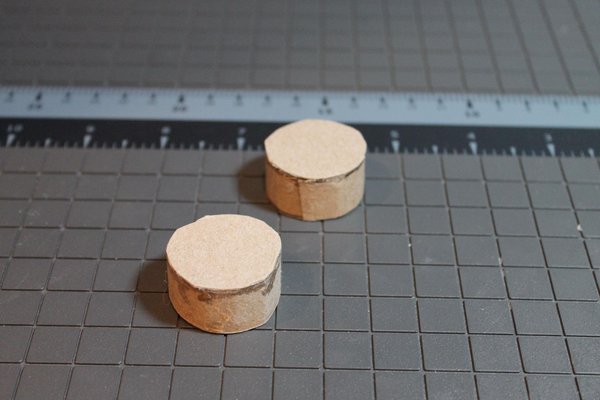

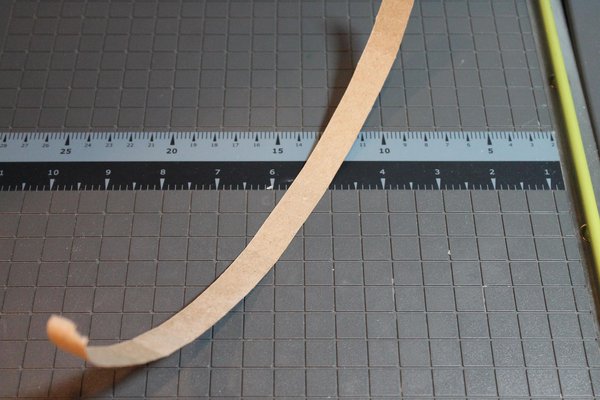

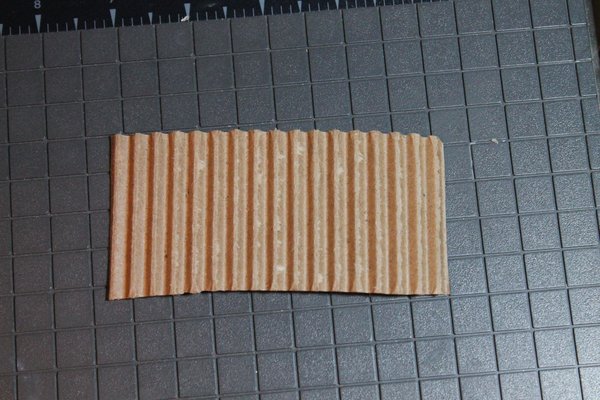

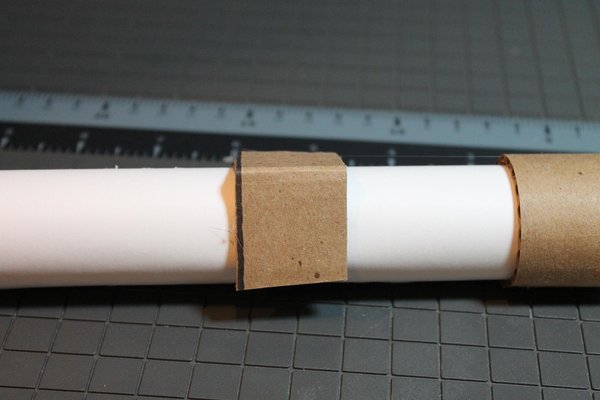

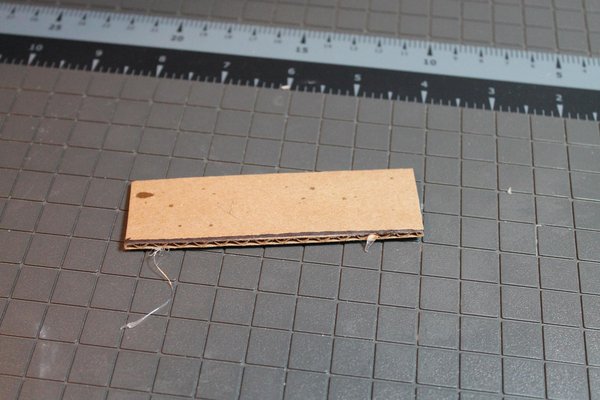

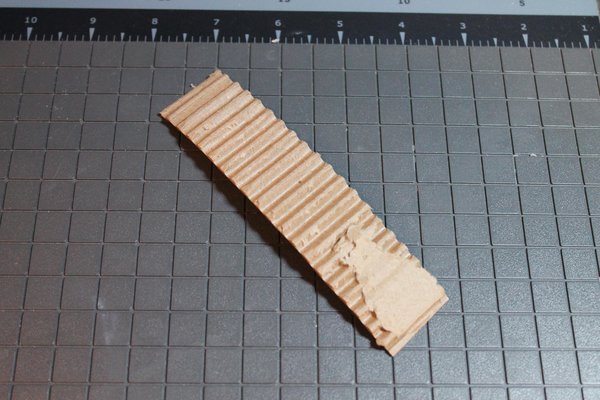

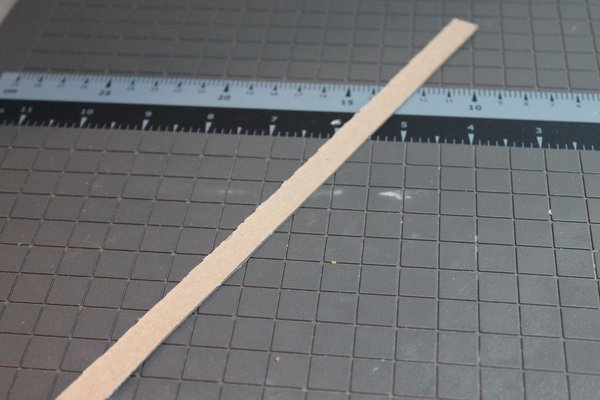

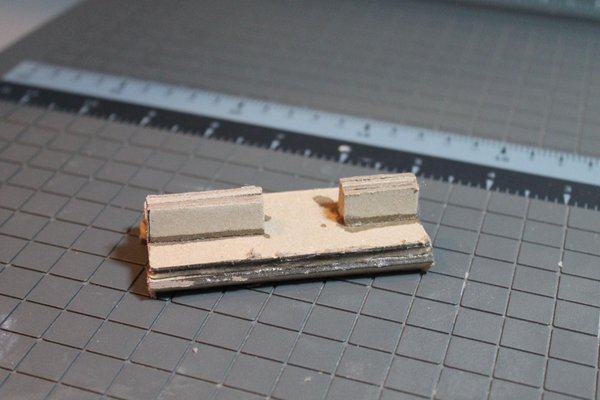

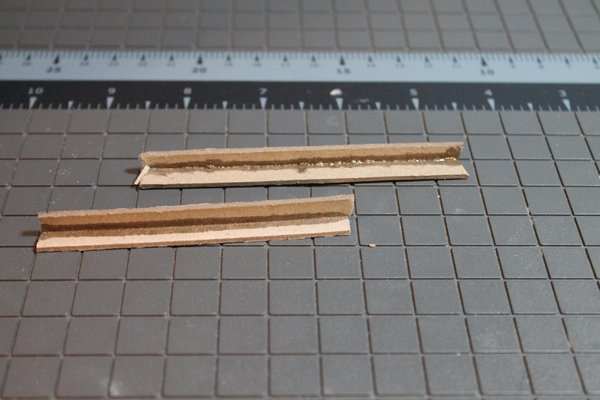

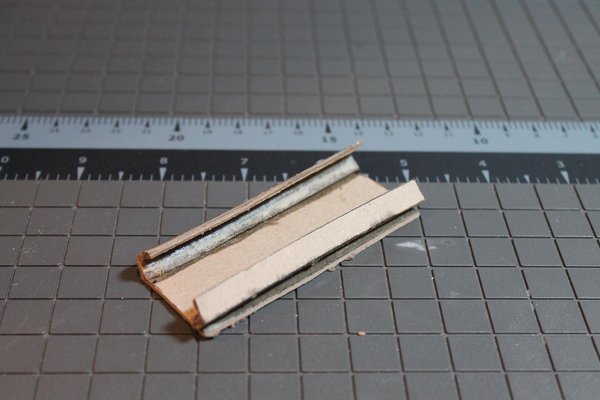

튜브를 말아 망원경의 본체를 만듭니다. 단면 골판지를 사용하여 질감이 있는 접안 렌즈를 만듭니다. 그런 다음 일반 골판지로 전면 보호대를 만듭니다. L자형 부품을 만들어 조준경 본체 앞쪽 중앙에 접착제로 붙입니다. 조절 노브를 만들기 위해 두 개의 두꺼운 종이 튜브를 말아주세요. 노브 위에 판지를 덧대고 조준경 본체의 L자형 부품에 접착제로 고정합니다. 사진 12~18을 참고하여 조준경 받침대를 만듭니다. 받침대를 상단 부분에 장착하면 조준경 제작이 완료됩니다. 스코프를 본체에 장착하려면, 상부 리시버에서 앞쪽 총신을 제거한 뒤, 스코프를 상부 리시버에 끼우고 총신을 다시 장착하세요. 이 과정에 대해 궁금한 점이 있으면 알려주시면 이 지침서에 사진을 더 추가해 드리겠습니다.
전반적으로 이번 제작 과정은 저에게 정말 즐거운 경험이었고, 여러분에게도 분명 그만큼 재미있을 거라고 확신합니다. 만드는 도중에 몇 가지 예상치 못한 일들이 있었으니, 뜻밖의 상황을 마음의 준비해 두세요. 궁금한 점이 있다면 언제든지 알려주세요. 최선을 다해 답변해 드리겠습니다. 서두르지 말고 천천히 진행하세요. 제대로 완성하려면 몇 번의 시도와 실패가 필요할 수도 있습니다. 이번이 제게는 12번째 조립 프로젝트인데, 지난 10번은 그리 성공적이지 않았으니 포기하지 마세요. 이 글을 재미있게 읽으셨고, 이 레플리카를 직접 조립해 보시는 것도 즐거우셨기를 진심으로 바랍니다. 그렇다면 제 계정을 팔로우해 주세요. 언제나 그렇듯, 남은 하루도 즐겁게 보내시고 하나님의 축복이 함께하시길 바랍니다.
경고: 안전을 위해 이 제품을 공공장소에 반입하지 마십시오. 이 제품은 실제 총기로 오인될 정도로 사실적입니다. 이 모형을 보여줄 때는 각별히 주의하십시오. 도색은 가능하지만 권장하지 않습니다.
