제목 : 빈티지 Boombox(Panasonic RX-CT870)용 Pro Bluetooth 개조 및 수리

2026-09-23 13:51

인스트

소개: 빈티지 Boombox(Panasonic RX-CT870)용 Pro Bluetooth 개조 및 수리

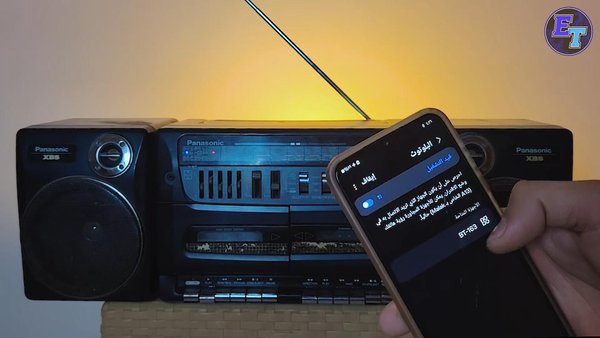

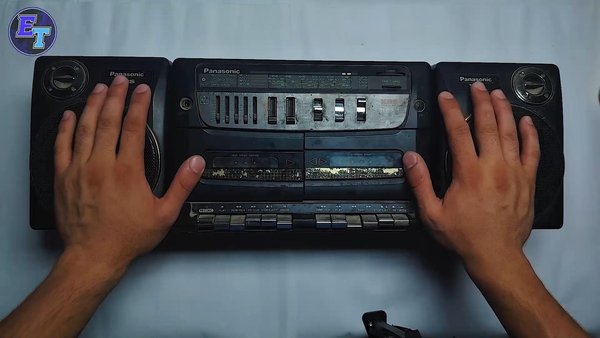

이 프로젝트에서는 전자 폐기물로 발견한 고장 난 빈티지 Panasonic RX-CT870 boombox를 되살려 완전히 복원하고, 눈에 띄지 않는 공장 출고형 Bluetooth 업그레이드를 추가했습니다.

수신기가 항상 켜져 있어 기생 전력 소모, 유휴 시 히스 노이즈, 그라운드 루프 험이 발생하는 일반적인 Bluetooth 개조와 달리, 이 개조는 완전 자동화되고 광학적으로 절연되어 있습니다:

Bluetooth 모듈은 전원을 켭니다. 단, 기존 "CD / Line In" 모드로 전환할 때만 그렇습니다.
다음의 100% 회수한 전자 폐기 부품 으로 제작했습니다(오래된 Samsung 휴대폰 충전기와 고장 난 넥밴드 이어폰에서 회수한 수신기 모듈).
외부 섀시를 전혀 절단하지 않고 모든 기존 기능(카세트 데크, AM/FM 튜너, 그래픽 이퀄라이저)을 그대로 유지합니다.
수동 오디오 디커플링과 하이패스 필터링(DC 차단)을 포함해 스피커 버즈 와 일시 정지 중 배경 소음을 완전히 제거합니다.

STEP 1. 준비물

준비물

재료 및 회수 부품:

• 빈티지 Panasonic RX-CT870 boombox(또는 CD/Aux 입력이 있는 스테레오 카세트 데크)

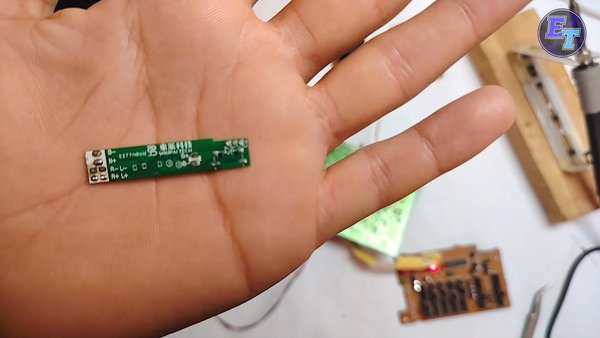

• Bluetooth 오디오 수신기 보드 (고장 난 넥밴드 이어폰에서 회수 / AB5301B 또는 82D05 호환)

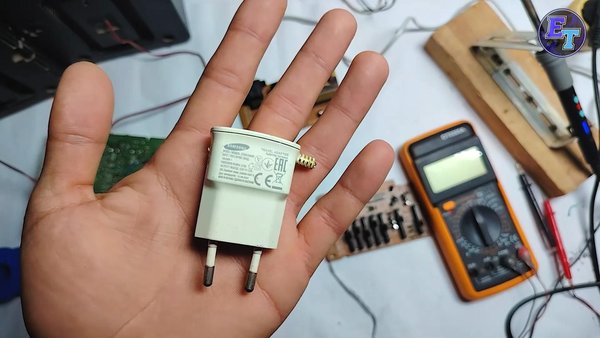

• 5V 700mA 전원 공급 보드 (오래된 휴대폰 충전기에서 회수)

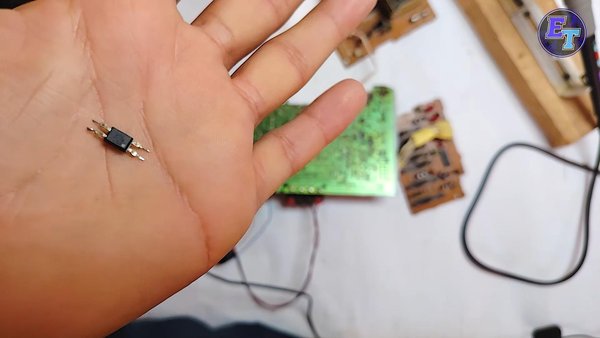

• PC817 옵토커플러 IC

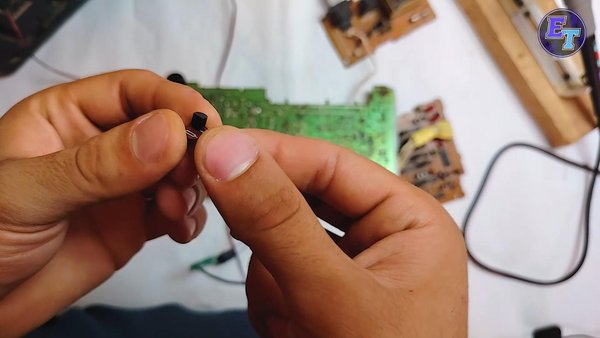

• S9012 PNP 트랜지스터 (TO-92)

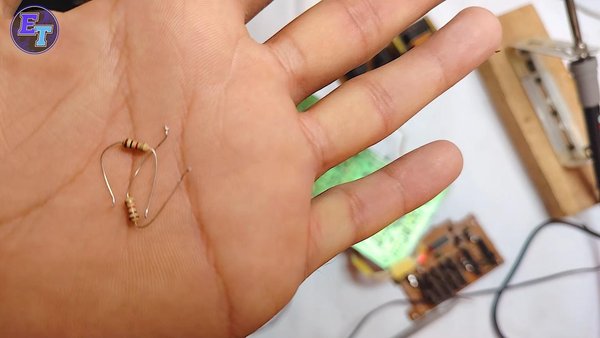

• 저항기: 470Ω 1개, 10kΩ 1개, 1kΩ 2개

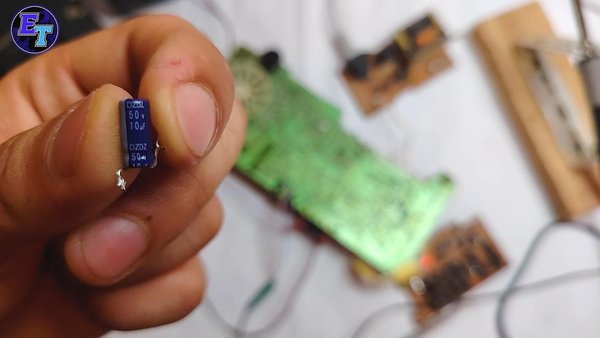

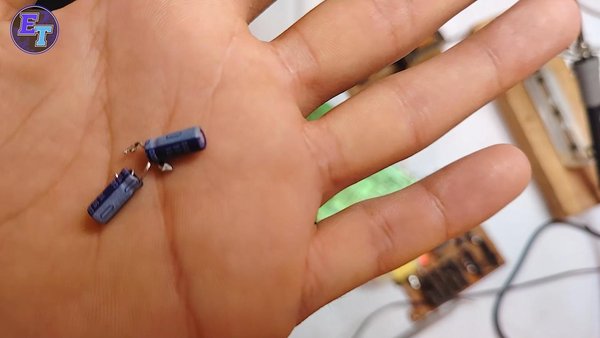

• 커패시터: 10µF 전해 커패시터 2개(DC 디커플링)

• 2선 케이블 / 연결용 전선

• 소형 상태 LED (재활용 부품)

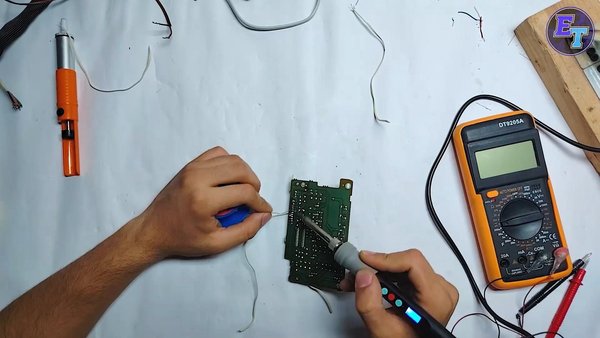

도구 및 장비:

• 납땜 인두 및 플럭스

• 디솔더링 펌프(납 흡입기) 및 납 제거용 윅

• 디지털 멀티미터

• 핫 글루 건

• 전선 스트리퍼 및 절단기

• 회로 설계 소프트웨어: Fritzing

STEP 2. 소개 및 프로젝트 개념

소개 및 프로젝트 개념

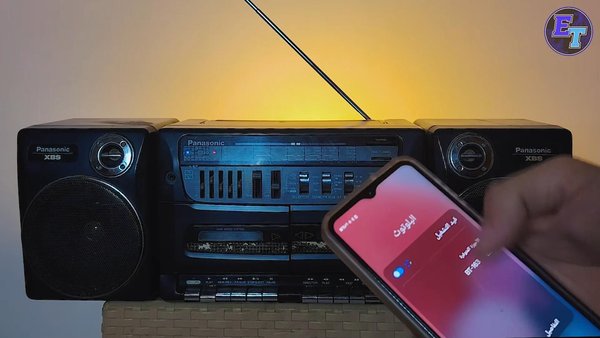

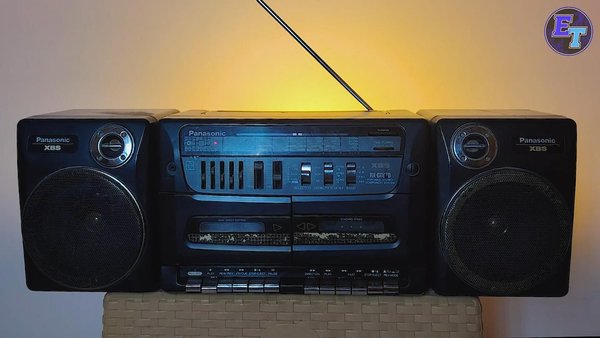

이 프로젝트에서는 전자 폐기물로 발견한 고장 난 빈티지 Panasonic RX-CT870 붐박스 를 최신 고급 업그레이드인 스마트 통합 Bluetooth 연결 기능으로 되살렸습니다.

대부분의 DIY Bluetooth 개조에는 큰 문제가 있습니다. Bluetooth 수신기가 계속 켜져 있어 전력을 소모하고, 성가신 오디오 히스/그라운드 루프 노이즈를 유발하거나, 보기 흉한 토글 스위치를 추가하기 위해 원래 섀시를 절단해야 합니다.

제 목표는 OEM 스타일의 보이지 않는 통합이었습니다:

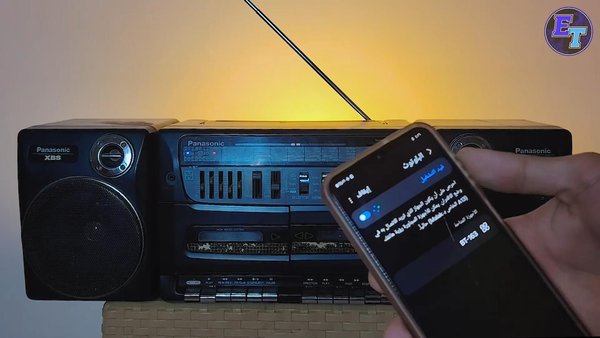

Bluetooth 모듈은 붐박스를 "CD / Line In" 모드로 전환했을 때만 켜집니다.

이 장치에는 100% 재활용 부품(쓰레기에서 보물로)만 사용했습니다.

기존 기능(Tape, Radio, Equalizer)은 그대로 유지됩니다.

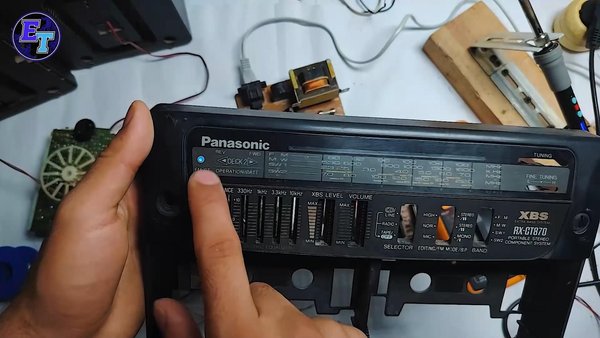

전면 패널에 눈에 띄지 않는 상태 LED를 삽입하여 기존의 외관도 보존했습니다.

STEP 3. 분해, 정밀 세척 및 보드 수준 수리

분해, 정밀 세척 및 보드 수준 수리

개조를 시작하기 전에 붐박스는 기계적·전기적으로 전면적인 정비가 필요했습니다:

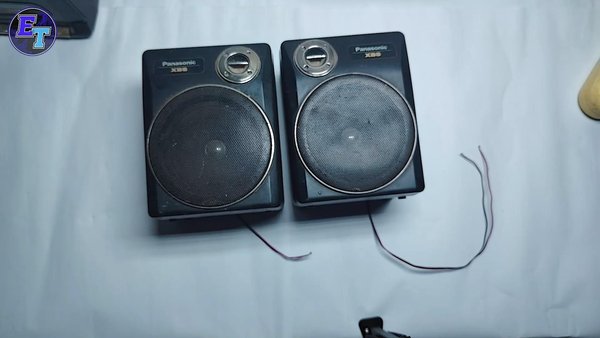

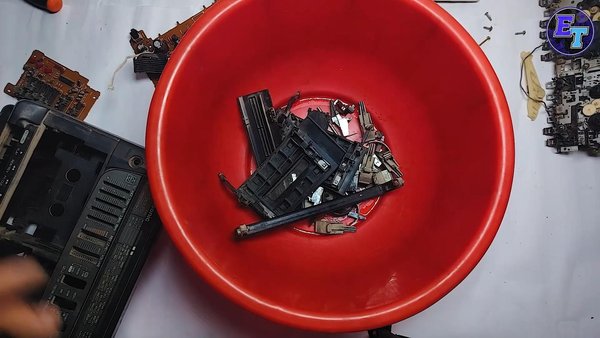

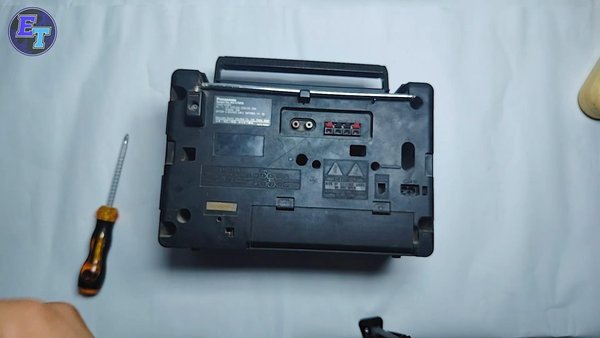

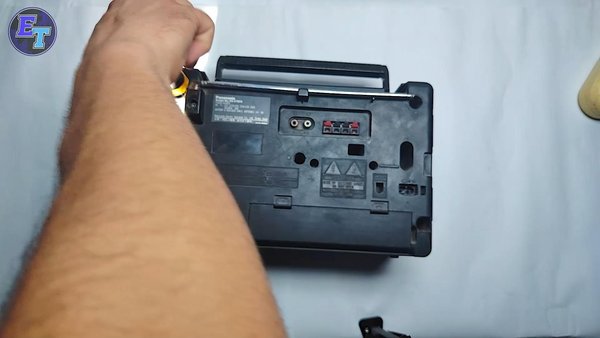

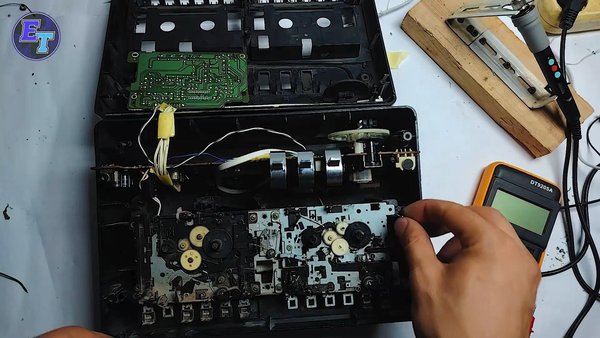

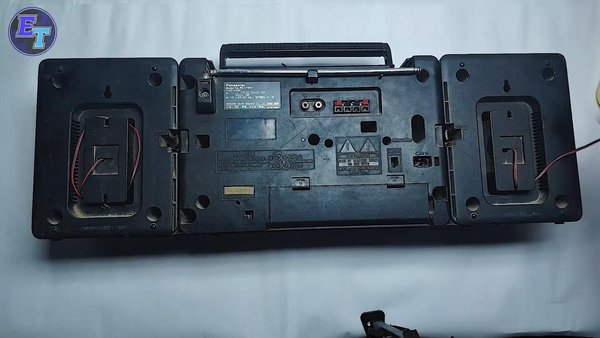

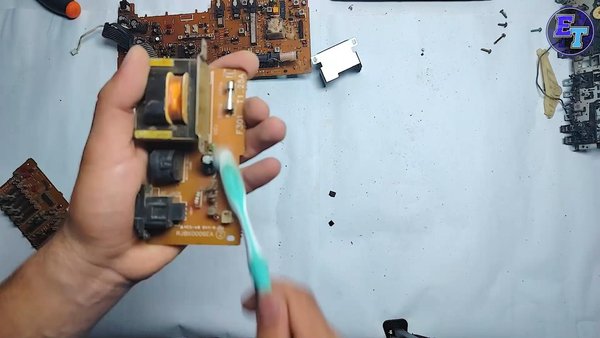

분해 및 정밀 세척: 외부 섀시, 카세트 메커니즘, 스피커 그릴을 조심스럽게 완전히 분해한 뒤 수십 년간 쌓인 먼지, 때, 산화물을 씻어냈습니다.

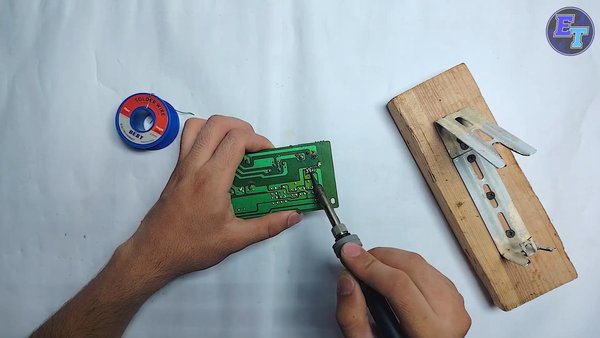

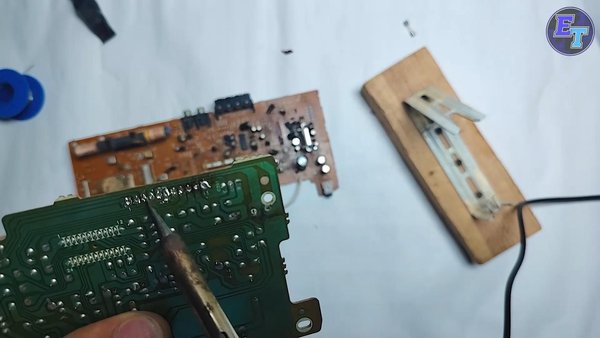

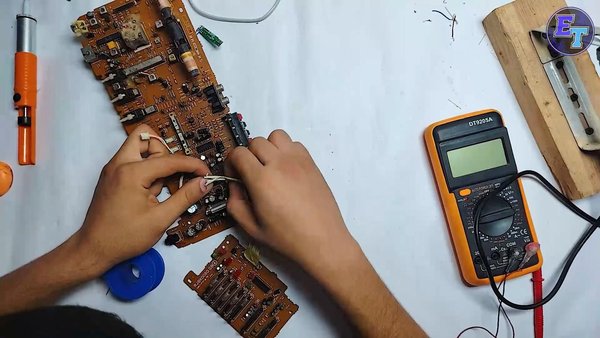

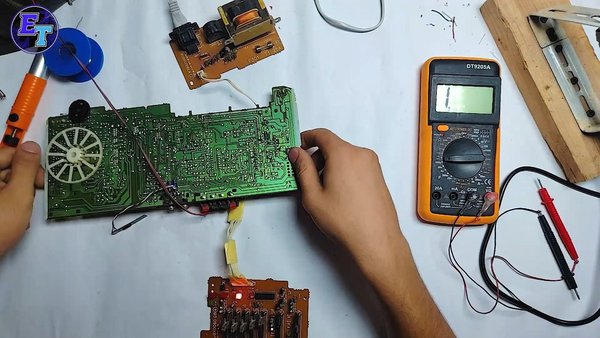

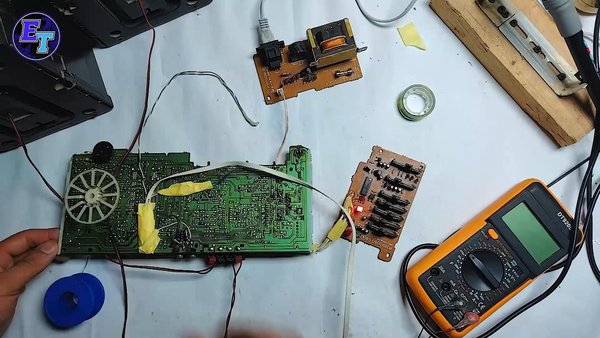

냉땜 접합부 리플로우: 양호한 조명 아래에서 주 전원 및 오디오 PCB를 검사했습니다. 여러 낡은 납땜 접합부에 오랜 시간 동안 미세 균열과 냉땜이 발생해 있었습니다. 안정적인 전기적·기계적 접촉을 확보하기 위해 전원 커넥터, 스위치 핀, 앰프 IC 다리 등 모든 핵심 지점에 플럭스를 사용해 새 납을 리플로우했습니다.

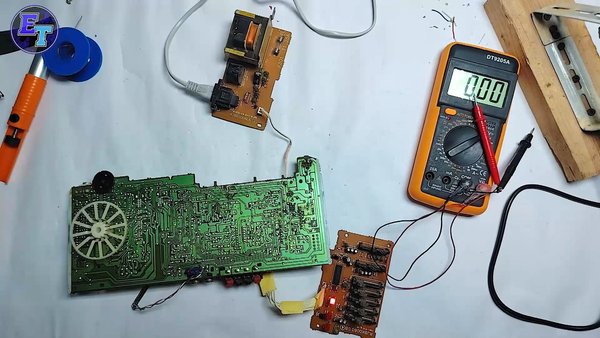

손상된 플랫 리본 케이블 진단: 붐박스는 완전히 작동하지 않았습니다. 도통을 테스트한 결과, 메인 보드와 전면 제어 보드를 연결하는 연성 플랫 리본 케이블이 심하게 열화되고 부서지기 쉬운 상태였으며, 간단한 패치로는 수리할 수 없을 정도로 내부 도선이 여러 군데 끊어져 있었습니다.
DIY 맞춤형 와이어 하니스 교체:
디솔더링 펌프(납 흡입기)와 윅을 사용해 양쪽 보드에서 손상된 리본 케이블 핀을 완전히 제거했습니다.

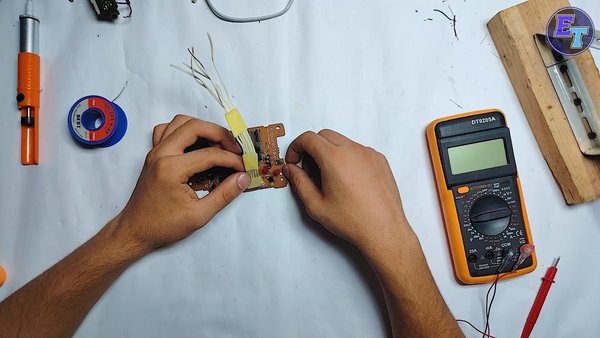

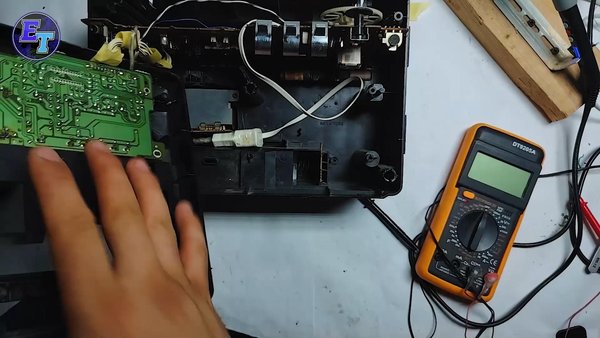

정확한 교체 케이블을 부품 보관함에서 찾을 수 없었기 때문에, 처음부터 맞춤형 하니스를 제작했습니다. 여러 가닥 전선을 쌍으로 묶어 같은 길이로 자르고, 피복을 벗긴 뒤 주석 도포와 납땜을 거쳐 양쪽 보드의 해당 패드에 각 전선을 하나씩 연결했습니다.

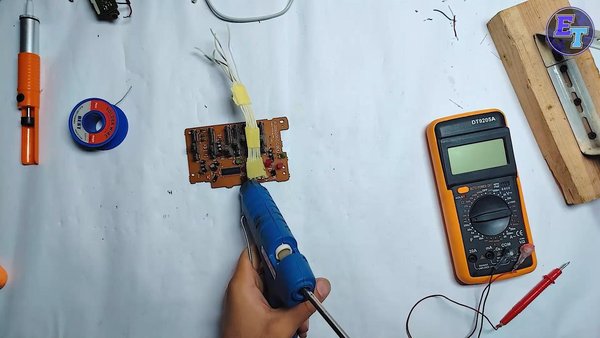

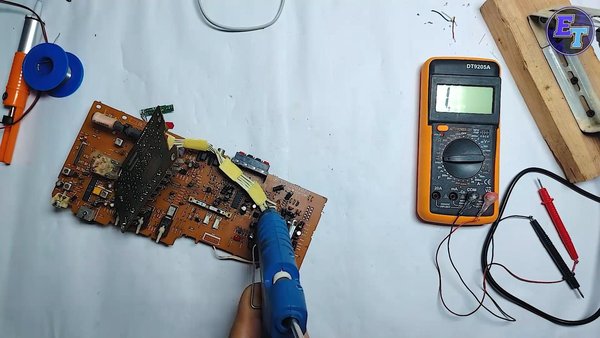

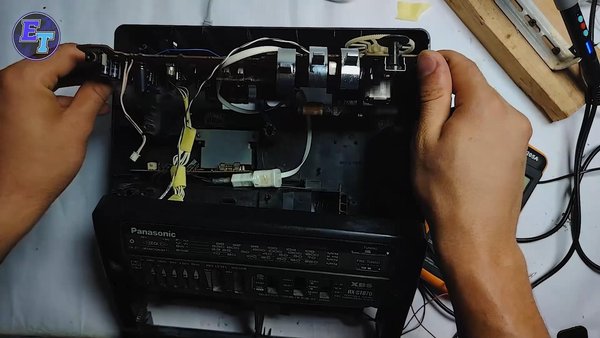

조립 중 전선 피로와 우발적인 단락을 방지하기 위해 핫 글루로 모든 납땜 연결부를 고정하고 스트레인 릴리프를 적용했습니다.

결과: 전원 레일과 제어 신호가 완전히 복구되었습니다!

STEP 4. 회로 역설계 및 스마트 스위칭 아이디어

회로 역설계 및 스마트 스위칭 아이디어

Bluetooth가 원활하게 켜지도록 다음과 같이 했습니다:

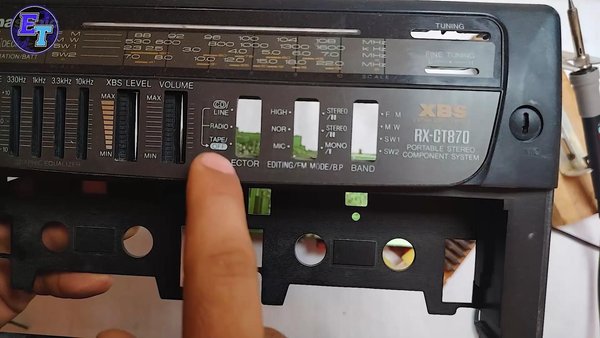

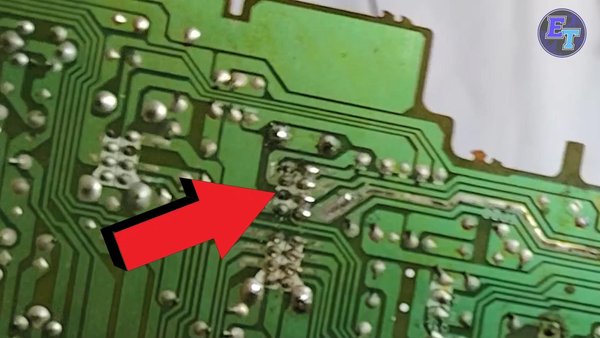

입력 선택기 스위치(Radio / Tape / CD-Line) 주변의 서비스 매뉴얼과 PCB 패턴을 확인했습니다.

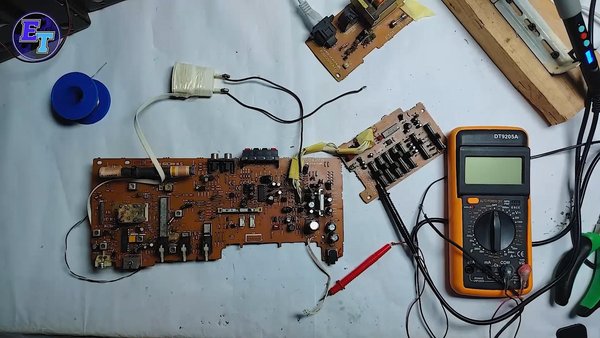

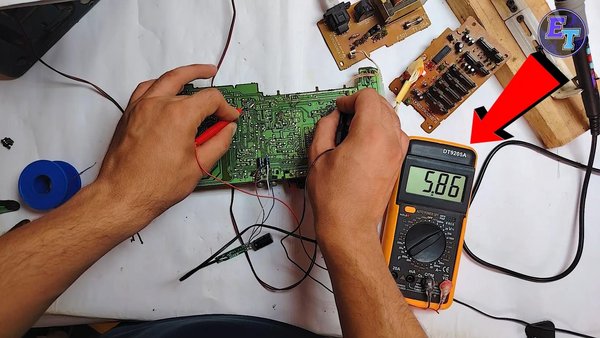

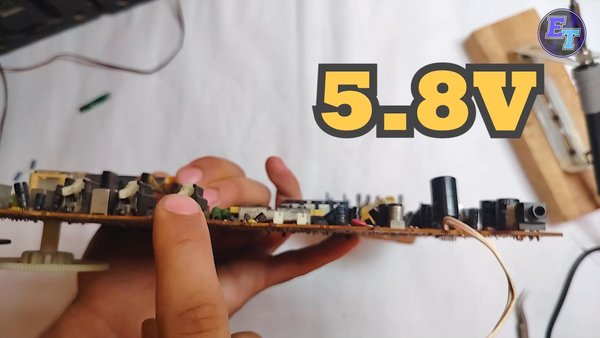

멀티미터로 측정한 결과, 선택기 스위치에 사용되지 않는 납땜 패드가 하나 있었으며, 이 패드는 +5.8V DC 오직 "CD / Line In" 모드가 선택되었을 때만 출력합니다.
다른 모든 모드(Tape, Tuner, Power Off)에서는 이 핀의 전압이 0V로 떨어집니다.
Bluetooth 모듈에 이 민감한 오디오 로직 레일에서 직접 전원을 공급하는 대신(회로에 과부하를 일으키거나 버징을 유입할 수 있으므로), 광학적으로 절연된 전자 스위치를 설계했습니다.

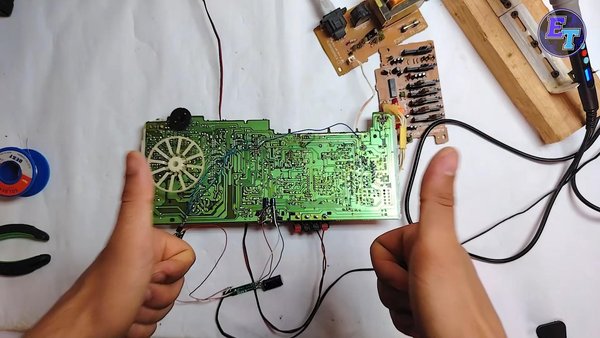

STEP 5. 절연 전원 스위치 회로 설계

절연 전원 스위치 회로 설계

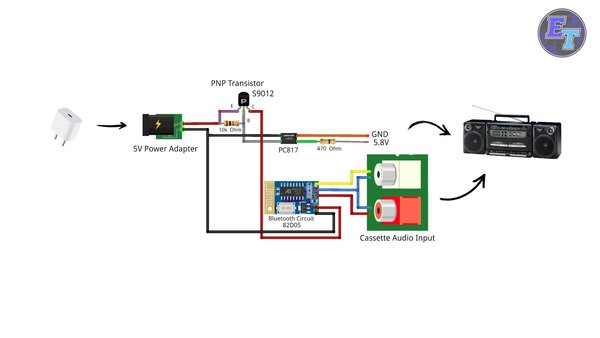

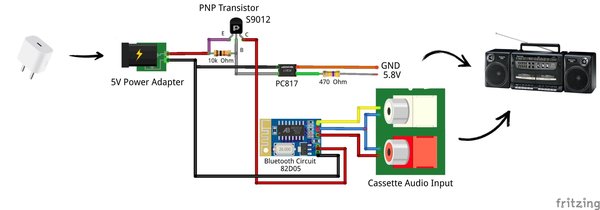

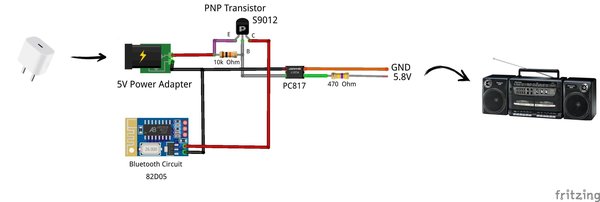

회로 작동 방식:

CD 모드로 전환하면 +5.8V를 출력하여 다음의 470Ω 저항을 거쳐 옵토커플러의 입력 LED 핀 (핀 1 및 2)으로 전달합니다.
옵토커플러 내부의 포토트랜지스터가 켜지면서 PNP 트랜지스터의 베이스를 Ground로 끌어내립니다.
PNP 트랜지스터가 도통하여 깨끗한 +5V 를 Samsung 전원 공급 보드에서 Bluetooth 모듈로 직접 공급합니다.

결과: 접지 루프 험이 전혀 없고, 대기 상태에서 배터리 소모가 없으며, 전면 다이얼과 자동으로 켜짐/꺼짐 이 동기화됩니다!

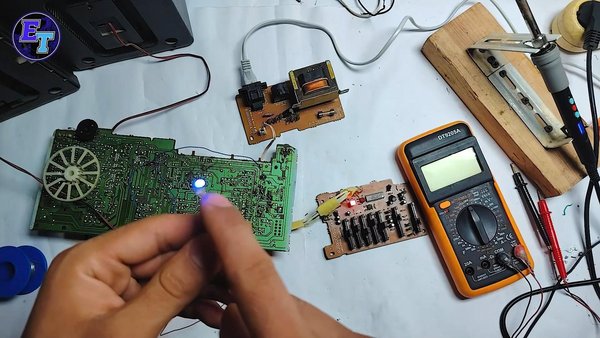

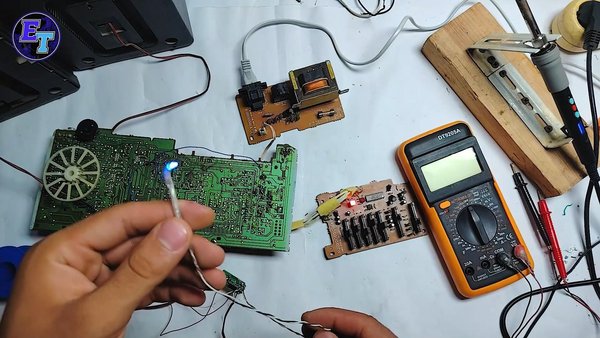

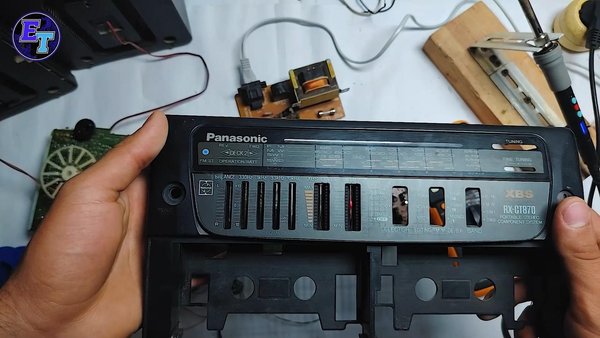

STEP 6. 오디오 라우팅, 수동 하이패스 필터링 및 상태 LED

오디오 라우팅, 수동 하이패스 필터링 및 상태 LED

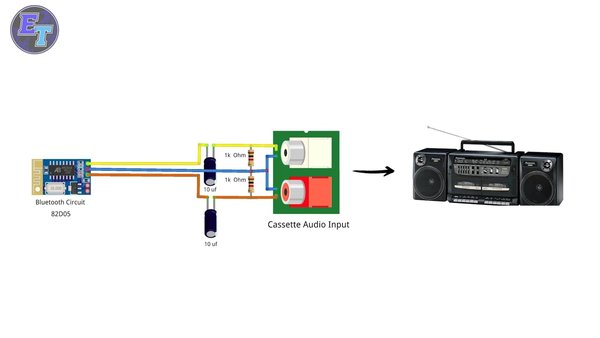

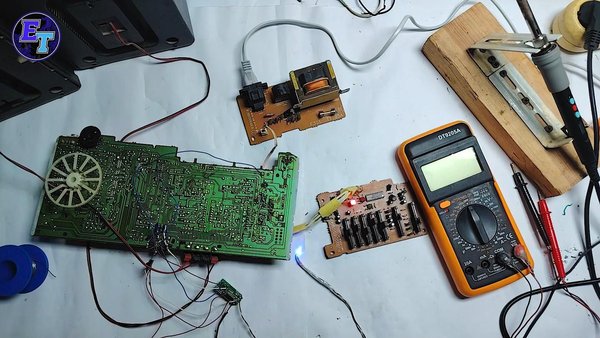

오디오 라인 레벨 라우팅 및 수동 DC 필터:

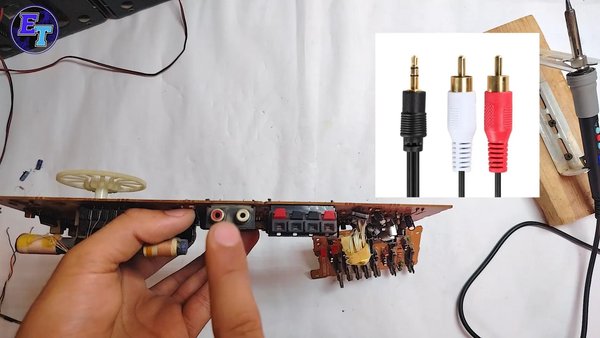

확실한 깨끗한 오디오파일급 음질을 일반적인 저가형 Bluetooth 리시버의 문제 없이, 좌우 채널 각각에 수동 필터/디커플링 회로를 구성한 후 내부 CD / RCA 입력 핀에 신호를 공급했습니다:

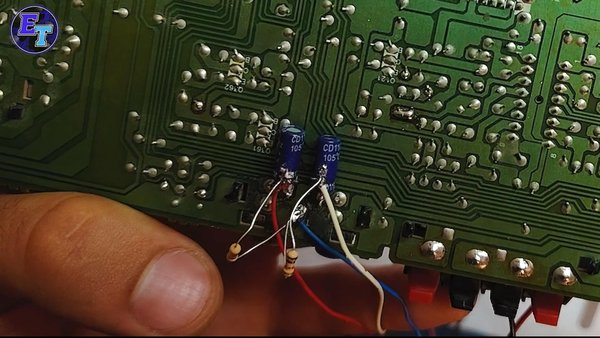

DC 디커플링 / 노이즈 차단: 각 오디오 채널에 인라인 직렬 10uf 커패시터 를 추가했습니다 (좌우). 이를 통해 Bluetooth IC에서 발생하는 모든 DC 오프셋 전압을 완전히 차단하여 스피커 팝 노이즈와 프리앰프 왜곡을 방지합니다.
풀다운 블리더 저항: 각 채널에 1kΩ 저항 을 Ground와 병렬로 추가했습니다. 이를 통해 남아 있는 과도한 전압/정전기 전하를 직접 GND로 방전합니다.
