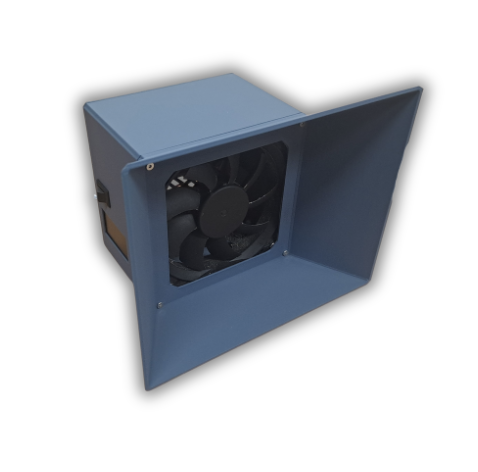

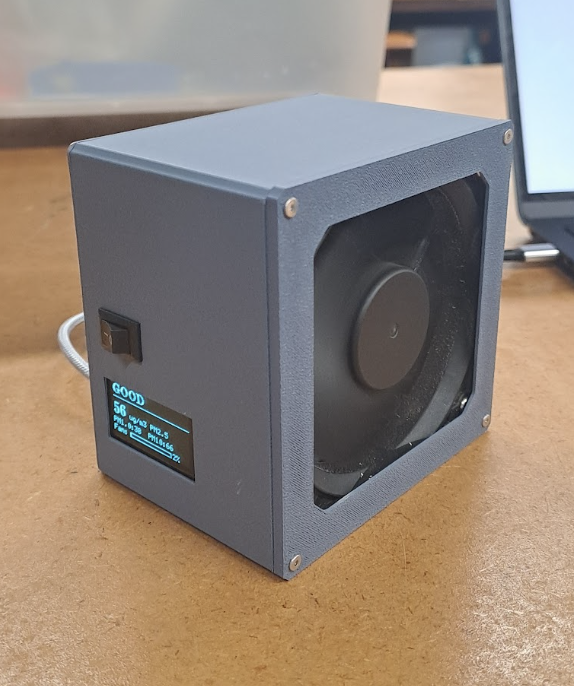

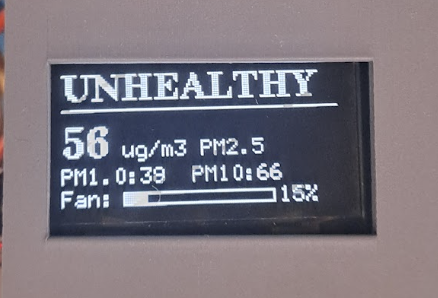

휴대폰으로 전원을 공급할 수 있는 흄 추출기를 만들었습니다. 작업 중 납땜 연기를 추출하는 동시에, 미세먼지 센서를 사용해 얼마나 많은 연기를 추출하고 있는지 측정하여 OLED 디스플레이에 표시합니다.
이 흄 추출기는 화면과 토글 스위치가 왼쪽에 있어 오른손잡이에게 약간 더 적합합니다. 하지만 왼손잡이도 사용할 수 있습니다(화면이 자신을 향하지 않게 해야 함). 왼손으로 납땜 인두를 들고 추출기를 오른쪽에 두거나 그 반대로 사용한다고 가정한 경우입니다.

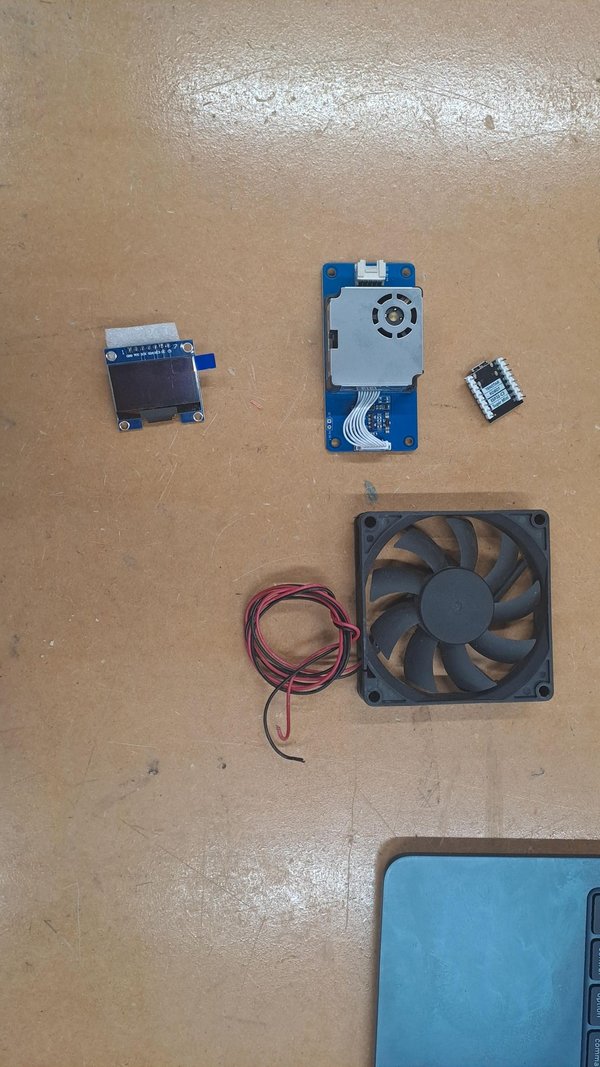

필요한 것:
HM3301 입자 센서(I2C) 1개
ESP32 C3 1개
M3 나사 구멍이 있는 80x80mm 팬 1개
M3x18 나사 4개와 M3 황동 인서트 6개
M2x6 나사 4개와 M2 황동 인서트 4개
M2.5x6 나사 4개와 M2.5 황동 인서트 4개
1.30인치 OLED VER1.2, 4선 SPI — SH1106 드라이버 기반, 128x64 해상도, 7핀(GND, VCC, SCK, SDA/MOSI, RES, DC, CS)

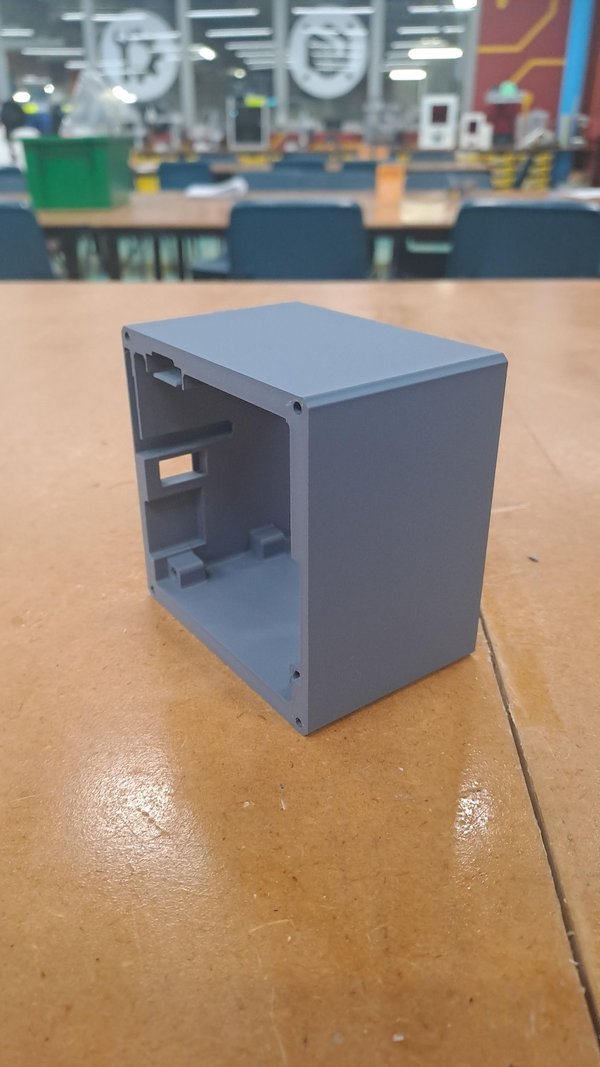

3D 프린트 설정:
레이어 높이 0.2mm
트리 서포트 활성화
내부 채움 15%

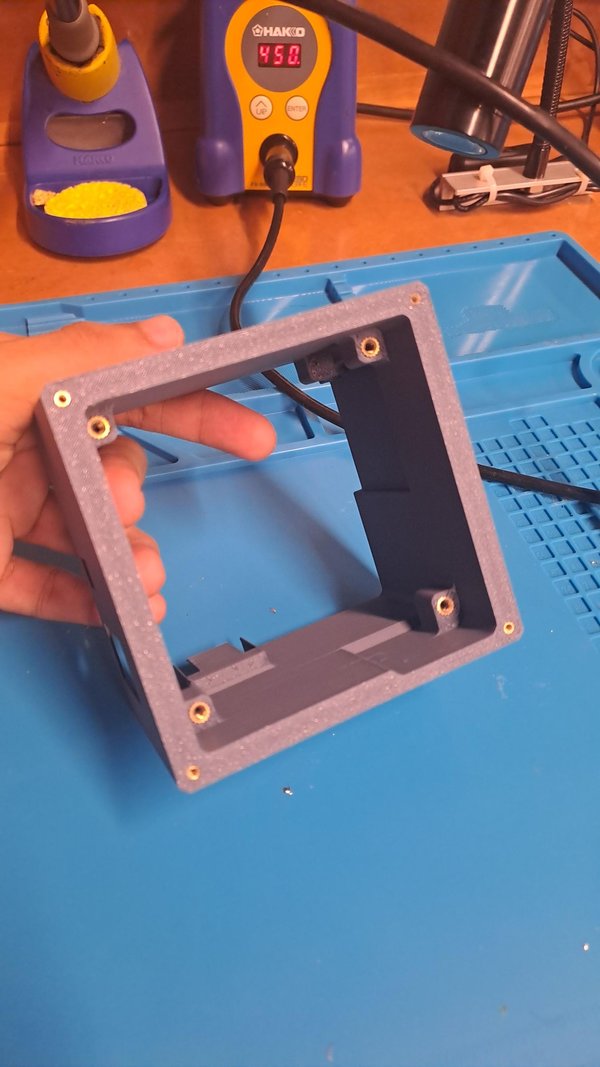

M3 인서트와 납땜 인두를 사용하여 그림과 같이 인서트를 조심스럽게 가열한 다음 구멍에 밀어 넣으세요. 입자 센서 뒤쪽의 구멍에도 동일하게 작업합니다. 앞쪽에 있는 4개는 팬을 고정하기 위한 것입니다. 그중 2개는 팬 안쪽과 반대편에 있으며, 입자 센서를 고정하는 데 사용됩니다.
뒷면의 M2.5 인서트 4개와 앞면의 M2 인서트 4개에도 같은 작업을 하세요.

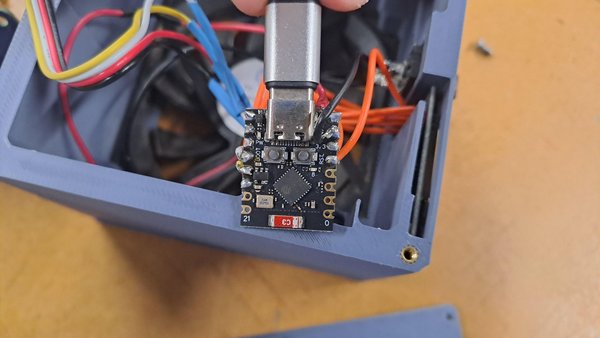

이 코드를 ESP32 C3에 업로드하세요.
언제든 이 작업을 할 수 있지만, 아마 납땜하기 전에 업로드하는 것이 좋습니다.

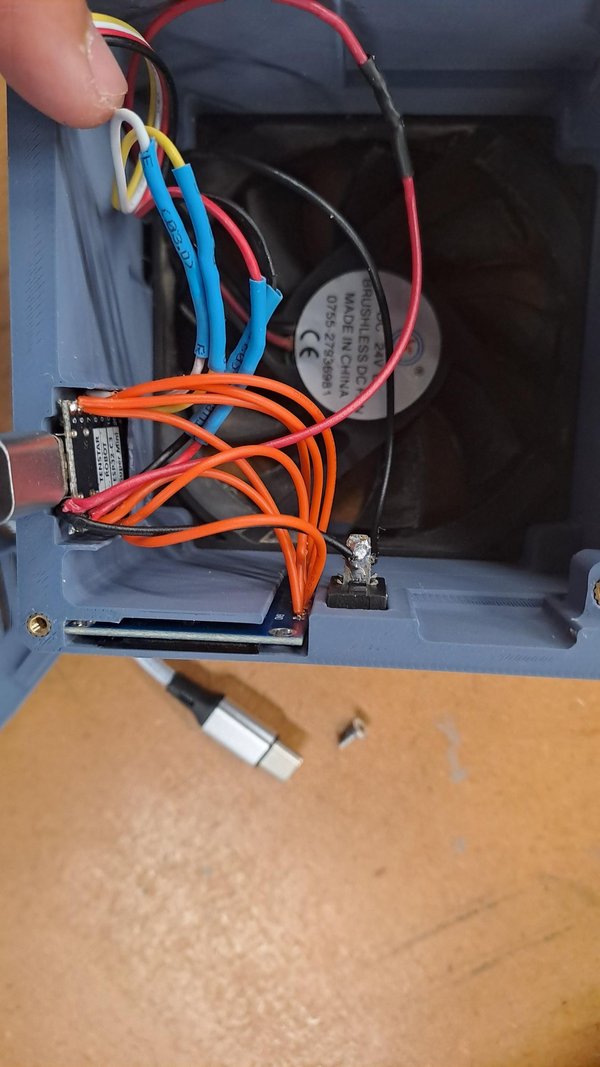

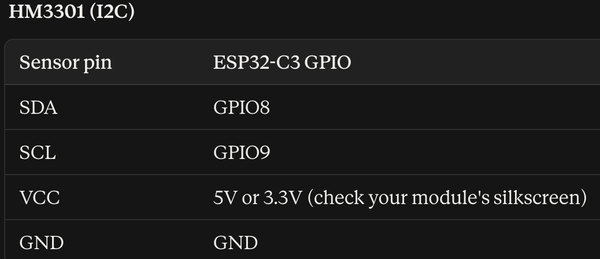

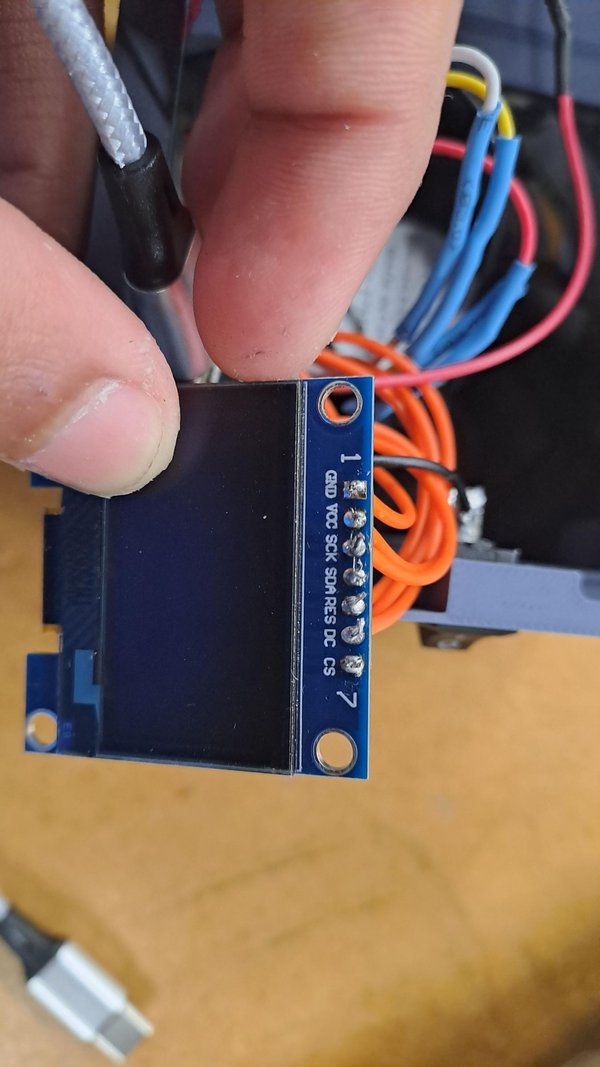

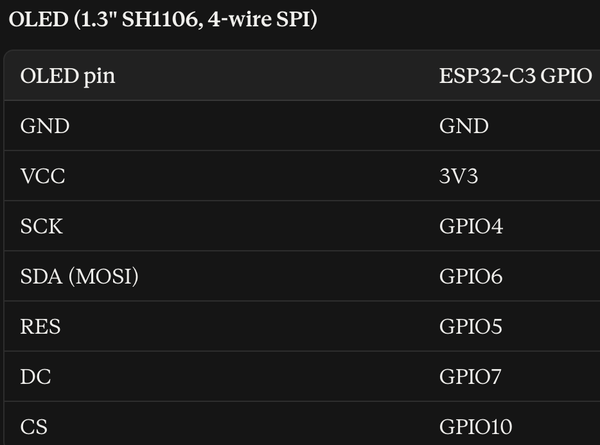

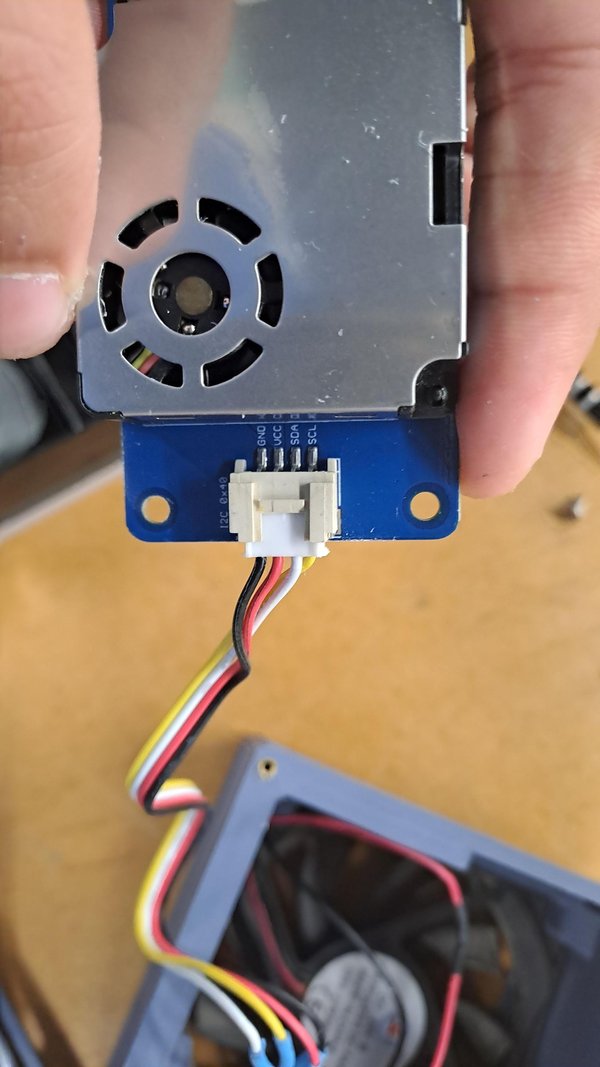

표와 그림에 나온 대로 디스플레이와 센서를 연결하세요.
부품을 케이스 안에 계속 넣을 수 있는지 확인하세요.
처음에는 복잡해 보일 수 있지만, 모든 배선을 연결하고 나면 조금 더 이해하기 쉬워집니다.
설정을 조정해 4핀 타입 디스플레이를 사용하면 더 간단하게 만들 수도 있습니다. 저는 그냥 가지고 있던 부품을 사용했습니다.

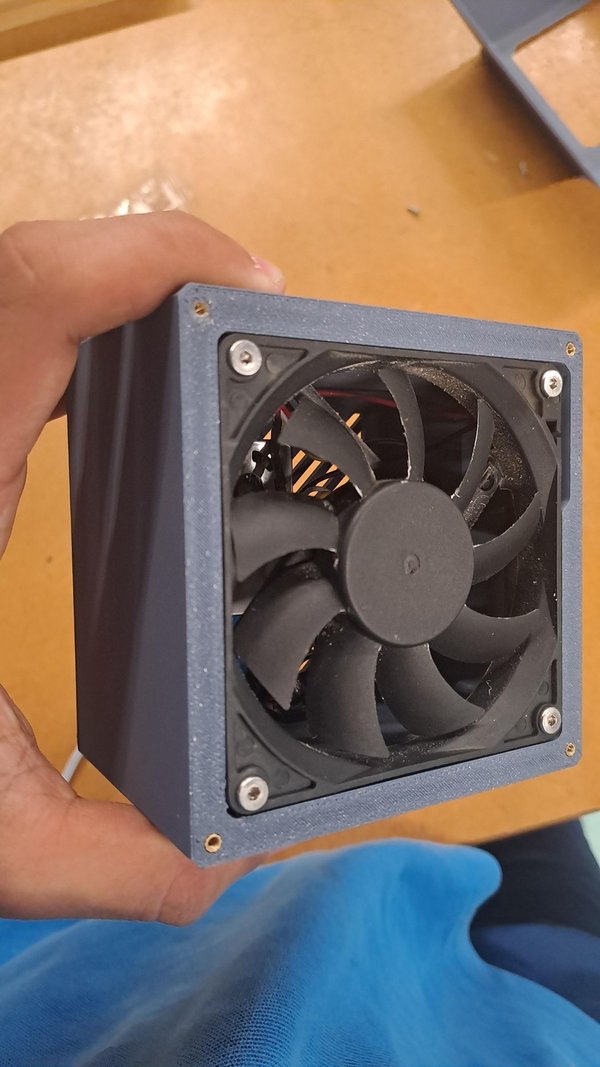

M3 나사를 사용해 팬을 앞쪽의 황동 인서트 4개에 고정하세요. 전선이 오른쪽 아래 모서리에 오도록 하고, 팬이 반드시 흡입 방향이 되게 하세요. 그렇지 않으면 연기가 사방으로 퍼집니다.

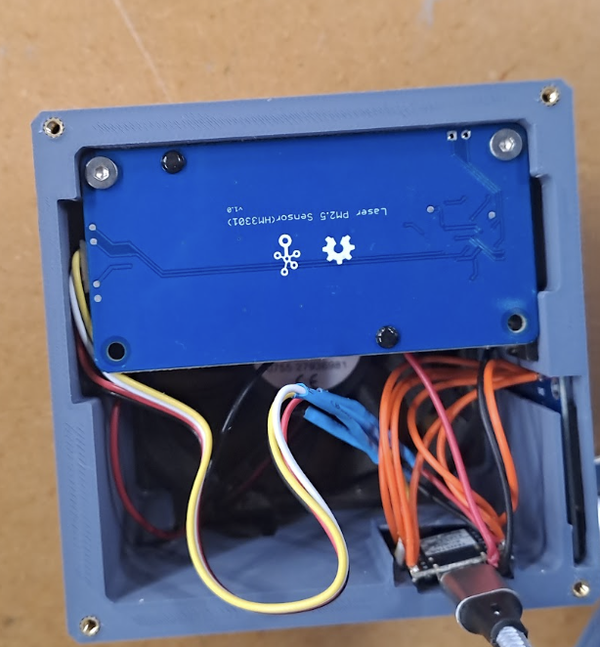

M3 나사 2개를 사용해 미세먼지 센서를 고정하세요. 상자 뒤쪽 안쪽에 있는 인서트 2개를 사용합니다. 미세먼지 센서의 케이블이 왼쪽으로 나오고 팬이 그림처럼 더 큰 팬을 향하도록 하세요.

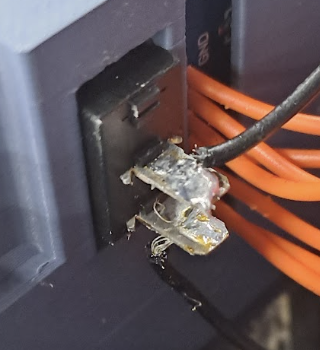

팬의 검은색 전선을 스위치의 한 핀에 연결하고, 또 다른 검은색 전선을 사용해 스위치의 두 번째 핀을 ESP의 GND 핀에 연결하세요. 참고: 아직 스위치를 눌러 끼우지 않은 상태에서 이 작업을 하면 더 쉽습니다. 스위치 구멍이 있는 곳으로 전선을 통과시킨 다음 납땜하세요.
팬의 빨간색 전선을 ESP의 5V 핀에 직접 연결하세요.

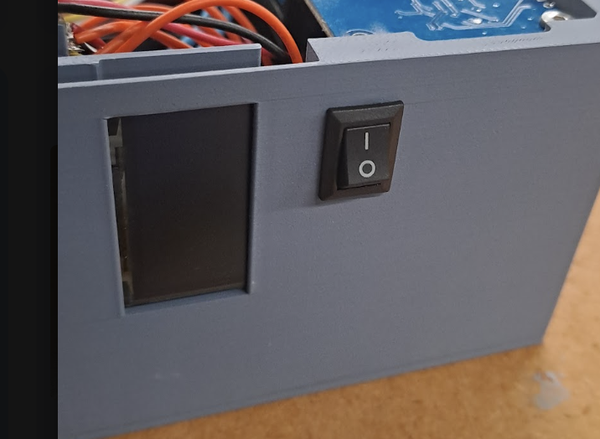

스위치를 해당 구멍에 눌러 끼우고 OLED도 밀어 넣으세요. 전선은 위쪽을 향해야 하며, 전선이 ESP에 연결될 수 있도록 그 부분에 홈이 있습니다.
이제 USB-C를 연결해 장치에 전원을 켜고 배선이 올바른지 확인할 수 있습니다.

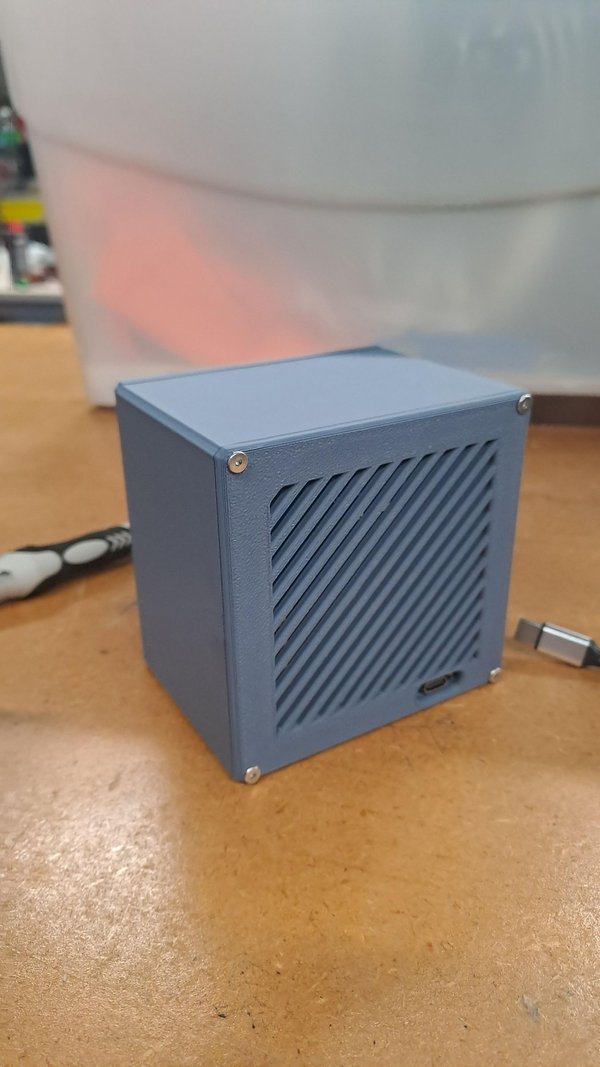

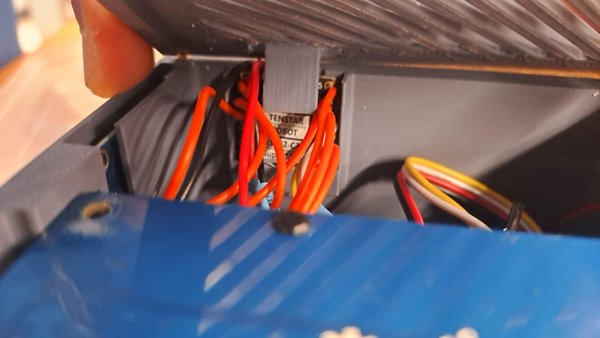

테스트가 끝나면 M2.5 나사 4개를 사용해 뒷면 패널을 황동 인서트에 고정하세요. 돌출된 플랩이 ESP를 누르고 ESP가 아래쪽의 작은 슬롯에 들어가 있는지 확인하세요. 사진처럼 보여야 합니다.

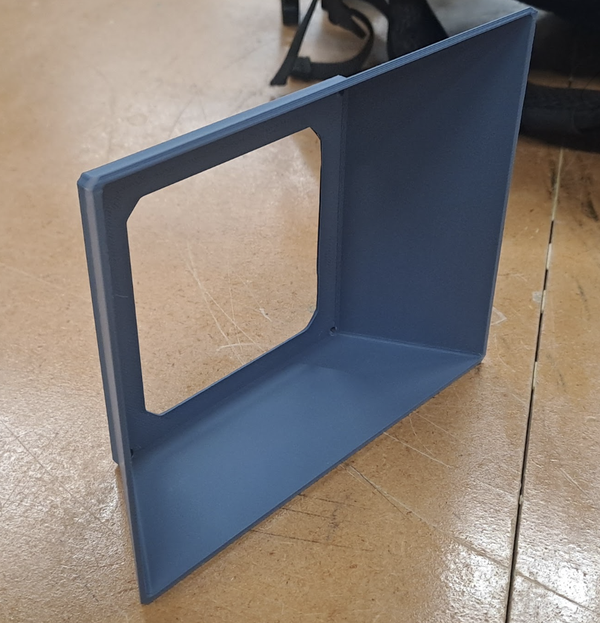

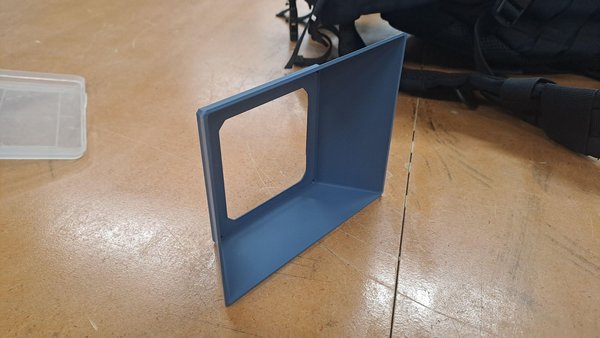

그다음 M2 나사 4개를 사용해 전면 패널/덕트를 고정하세요. 참고: 덕트의 평평한 면(기울어지지 않은 면)이 아래쪽을 향해야 합니다. (사진을 참고하세요. 디스플레이가 테이블과 평행한지 확인한 다음 덕트를 나사로 고정하세요.) 전체 조립물이 평평해야 합니다.

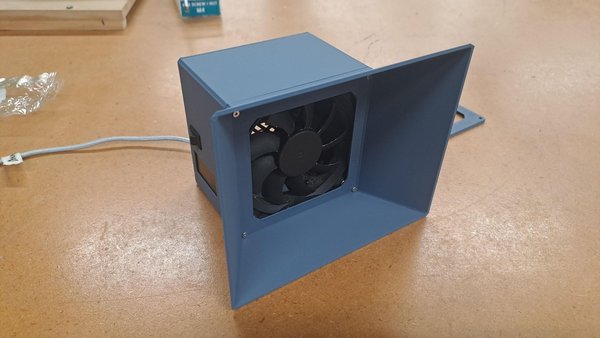

단계를 올바르게 따라 했다면 나만의 흄 제거기가 완성되었을 것입니다! 납땜할 때는 플라스틱으로 만들어졌으며 불에 닿으면 확실히 녹거나 탈 수 있으므로 너무 가까이 다가가지 마세요. 즐겁게 사용하세요 :)
