여러분, 안녕하세요!
저는 B.Tech E.E.E. 학생 Ayushmaan입니다. 저는 늘 무작위 전자 실험보다는 실제 제품에 가까운 느낌의 프로젝트를 만드는 것을 좋아했습니다.
이 프로젝트는 아주 단순한 아이디어에서 시작했습니다: 시멘트로 PC 케이스를 만들면 어떨까?
애초에 존재할 필요가 없었을 법한 것들을 만든다고 몇 번이나 놀림을 받았고, 솔직히 이제는 그 말에 반박할 수도 없습니다. 하지만 이 프로젝트는 말 그대로 그런 부류의 최종 보스라고 생각합니다.
시멘트로 만든 PC 케이스는 누구에게도 꼭 필요한 물건은 아니지만, 정말로 만들 수 있는지 확인해 보고 싶었습니다. 그리고 Instructables에서 Concrete Contest를 발견했으니, 마침내 만들어 볼 꽤 좋은 핑계처럼 보였습니다.
그래서 더 이상 고민하지 않고 그냥 하나 만들기로 했습니다.
기본 아이디어는 골판지로 구조물을 만들고, 철망으로 보강한 다음 시멘트로 덮는 것이었습니다. 실제 PC에는 주변에 굴러다니던 오래된 하드웨어를 사용했기 때문에, 콘크리트 케이스 안에 감자 PC가 들어 있는 셈입니다.
하지만 어쨌든 작동합니다.

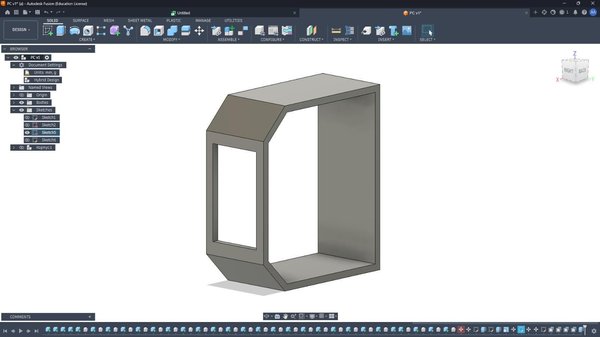

먼저 Fusion 360에서 케이스를 만드는 작업부터 시작했습니다. 일반적인 PC 케이스와는 다르게 보이길 원했기 때문에, 상단과 전면이 기울어진 육중한 형태로 설계했습니다.
전면에는 부품에 접근할 수 있도록 큰 개구부를 만들었고, 오른쪽 측면에는 나중에 그릴로 덮을 개구부를 만들었습니다. 또한 내부는 하드웨어를 넣을 공간이 필요했고 구조물을 나중에 시멘트로 덮을 예정이었기 때문에 비교적 개방된 형태로 유지했습니다.
핵심 아이디어는 복잡한 몰드를 만들기보다는 케이스를 서로 연결된 여러 표면으로 구성하는 것이었습니다. 이렇게 하면 골판지로 형태를 만든 뒤 그것을 시멘트의 바탕으로 사용할 수 있습니다.
설계가 마음에 들자 템플릿을 만드는 작업으로 넘어갔습니다.

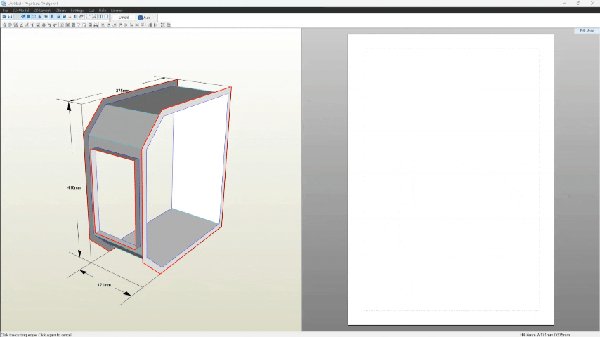

Pepakura를 사용해 Fusion 360 모델을 2D 템플릿으로 변환했습니다. 모델이 인쇄할 수 있는 여러 개의 평면 조각으로 전개되었습니다.
조각들을 알맞게 배치한 다음 일반 용지에 인쇄했습니다. 그리고 이 인쇄된 템플릿을 사용해 골판지 부품을 만들었습니다.

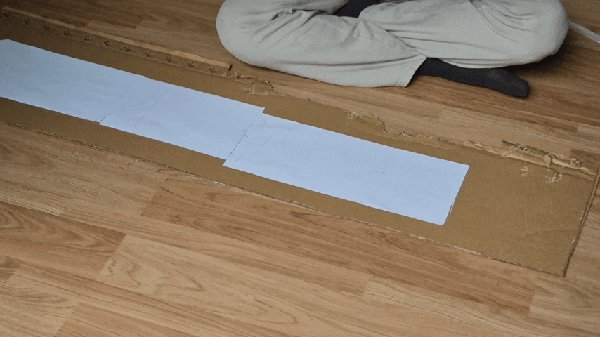

템플릿이 여러 장의 인쇄된 페이지에 나뉘어 있었기 때문에, 먼저 설계에 맞춰 페이지들을 배치했습니다. 모든 선이 제대로 맞은 뒤 페이지들을 테이프로 붙여 하나의 완성된 템플릿으로 만들었습니다.
템플릿에는 두 종류의 선이 있었습니다. 점선 은 절반 깊이로 자르는 선으로, 나중에 골판지를 접을 수 있게 해 주었습니다. 실선 은 완전히 관통하도록 자르는 선이었습니다.

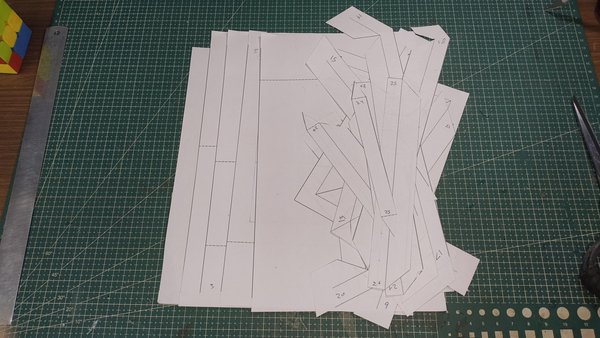

그런 다음 종이 커터를 사용해 템플릿을 잘라냈습니다.

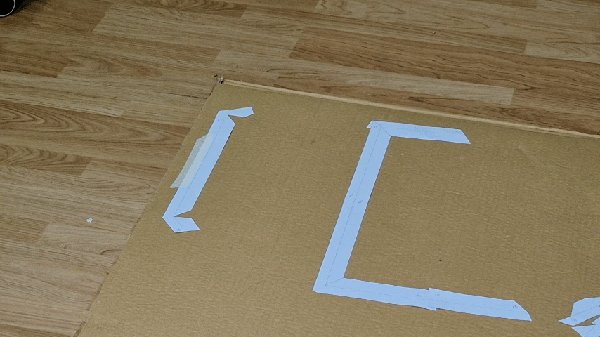

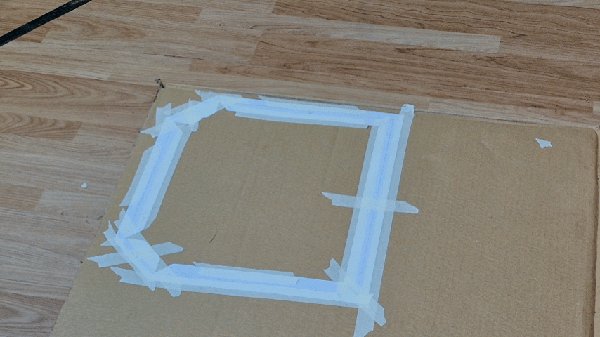

템플릿 조각을 자른 뒤 골판지 위에 올리고 마스킹 테이프로 고정했습니다.
자르는 동안 템플릿이 골판지 위에 평평하게 놓여 움직이지 않도록 했습니다.

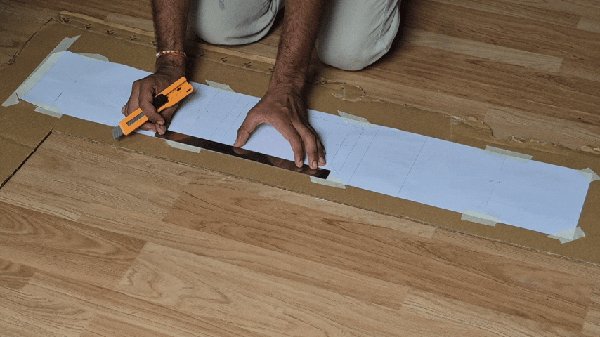

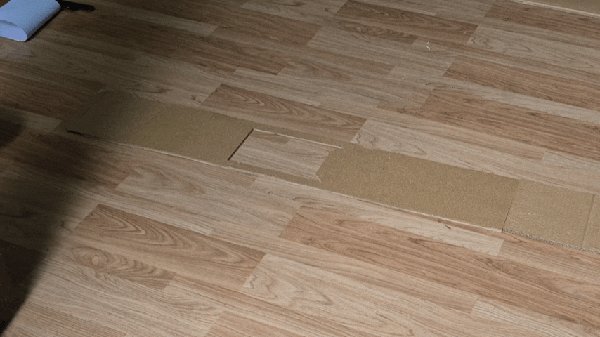

종이 커터를 사용해 템플릿의 선을 따라 골판지를 잘랐습니다.
실선 부분은 골판지를 완전히 관통하도록 잘랐고, 점선 부분은 골판지를 형태에 맞게 접을 수 있도록 절반 깊이만 잘랐습니다.

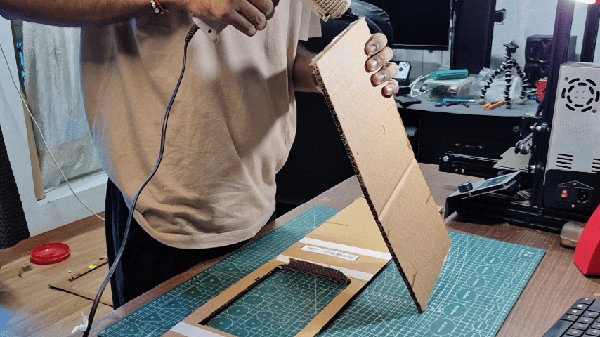

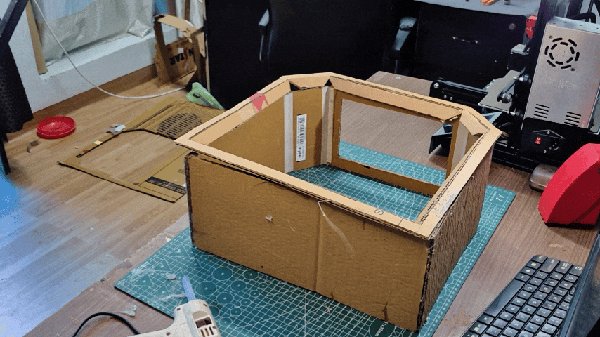

모든 조각을 자른 뒤 조립해 케이스 형태를 만들기 시작했습니다.
앞서 만든 절단선을 따라 부분들을 접고, 조각들을 하나씩 연결하기 시작했습니다. 순간접착제로 골판지를 고정했으며 조립하는 동안 형태를 계속 확인했습니다.
기울어진 부분은 주변 조각과 맞춰야 했기 때문에 조금 더 주의가 필요했습니다. 모든 조각을 연결하고 나니 골판지가 PC 케이스의 기본 구조를 이루었습니다.

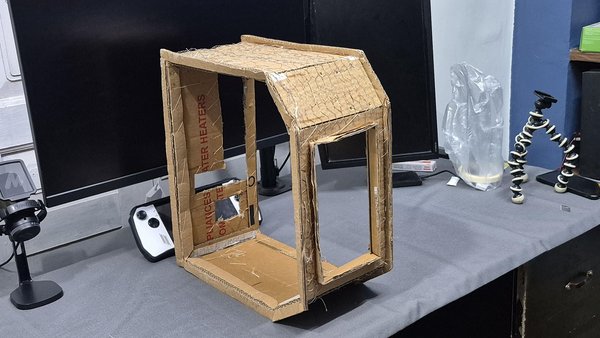

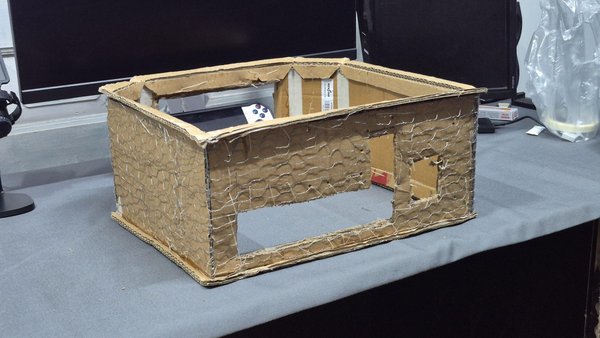

골판지 구조물이 완성된 뒤 그 위에 메시를 덧붙였습니다. 메시는 시멘트가 붙잡을 수 있는 기반을 제공해 완성된 외피를 골판지 위에 시멘트를 직접 바르는 것보다 더 튼튼하게 만들어 줍니다.
케이스의 각 부분에 맞춰 메시를 성형하고 골판지 구조물 주위에 맞춰 설치했습니다. 특히 모서리와 기울어진 부분에서 케이스의 형태를 잘 따라가도록 했습니다.
구조물 전체를 메시로 덮고 나니 첫 번째 시멘트 층을 바를 준비가 되었습니다.

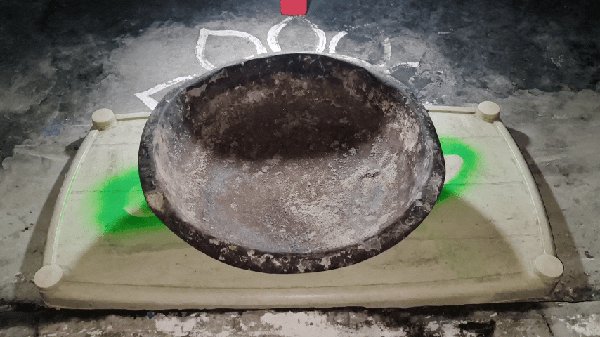

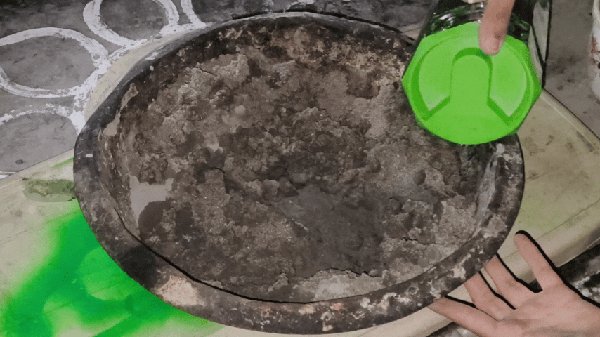

시멘트 혼합물은 모래 2, 시멘트 1의 비율로 사용했습니다. 물을 조금씩 넣고 섞으면서 상당히 되직하지만 작업 가능한 농도로 맞췄습니다.
골판지 구조물 위에 직접 바를 예정이었기 때문에 혼합물이 너무 묽어지는 것은 원하지 않았습니다. 물이 너무 많으면 골판지가 물을 흡수해 형태를 잃기 시작할 수 있습니다.
약간 되직한 혼합물은 바르는 동안 표면에 잘 붙어 메시에서 흘러내리지 않게 하는 데도 도움이 되었습니다.

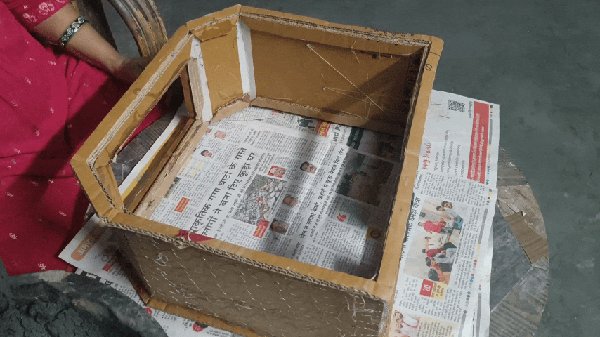

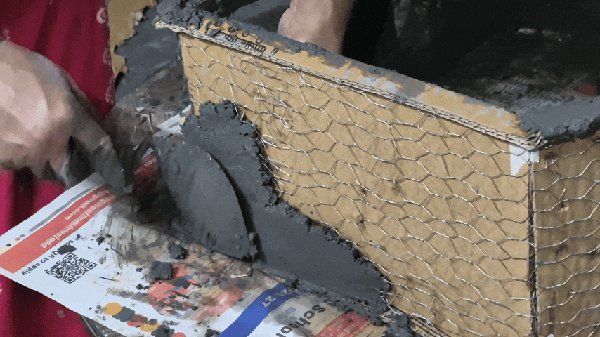

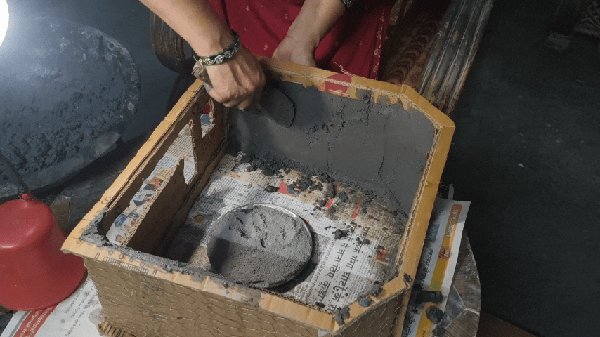

혼합물이 준비되자 골판지 구조물과 메시 위에 바르기 시작했습니다. 시멘트를 다루고 구조물 전체를 덮는 작업은 두 사람이 하는 편이 더 쉬웠기 때문에 이 과정에서는 어머니의 도움도 받았습니다.
구역별로 작업하면서 메시 위에 시멘트를 눌러 붙이고 흙손으로 펼쳤습니다. 첫 번째 층은 표면을 완벽하게 매끄럽게 만드는 것보다 구조물 전체를 덮는 데 중점을 두었습니다.
혼합물이 상당히 되직했기 때문에 제자리에 잘 붙도록 메시 안쪽까지 제대로 눌러 넣어야 했습니다. 일부 부분은 여전히 거칠고 고르지 않았지만, 구조물 전체를 덮은 뒤 굳도록 두었습니다.

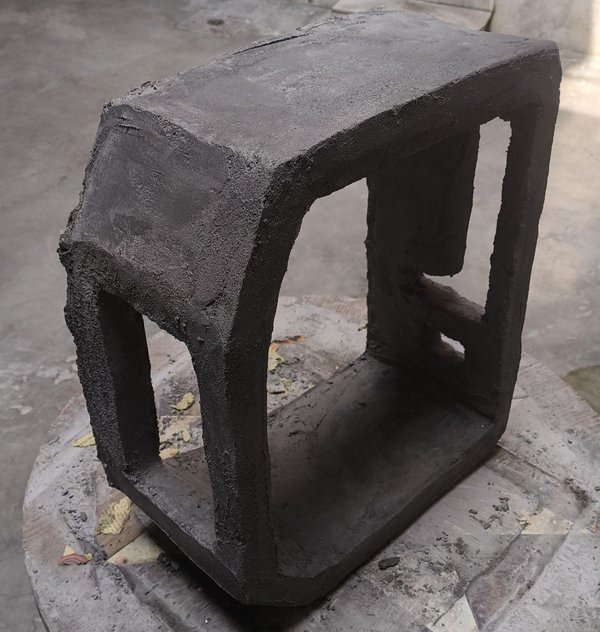

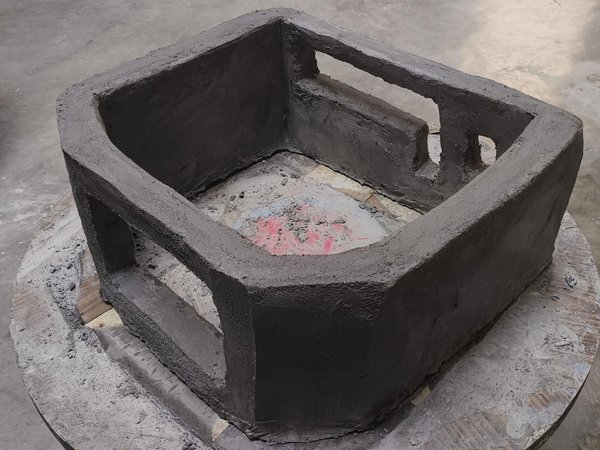

첫 번째 층이 굳은 뒤에도 표면은 여전히 상당히 거칠고 고르지 않은 부분이 있었습니다. 그래서 같은 시멘트 혼합물을 케이스 위에 한 층 더 발랐습니다.
이번에는 빈틈을 메우고 너무 얇은 부분의 표면을 보강하는 데 더 집중했습니다. 나중에 사포질을 할 예정이었기 때문에 외부 표면도 더 고르게 만들려고 했습니다.
두 번째 층을 마친 뒤 마감 작업으로 넘어가기 전에 케이스를 다시 굳혔습니다.

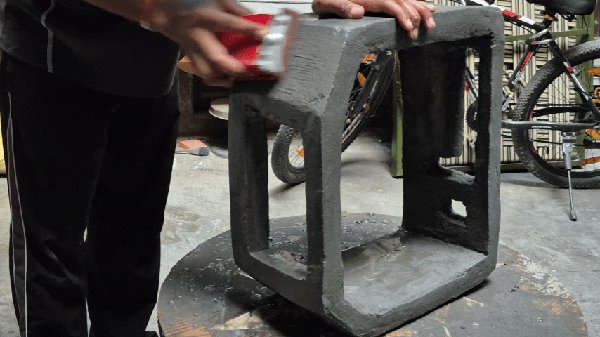

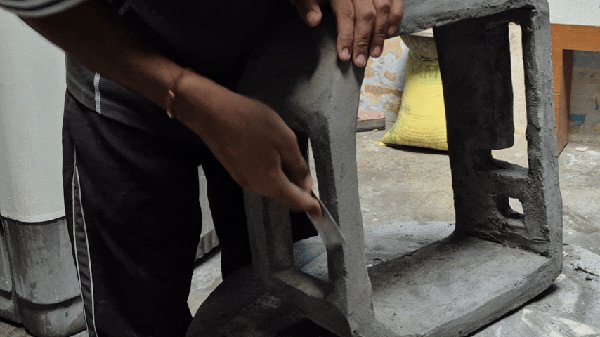

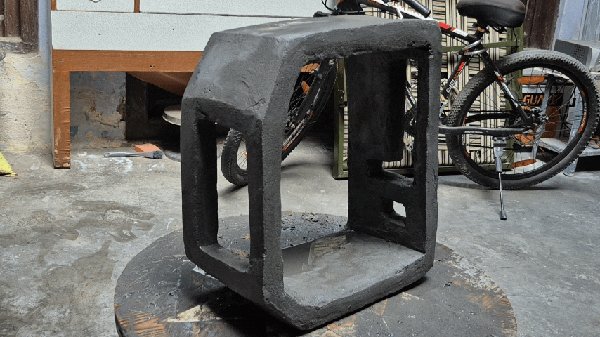

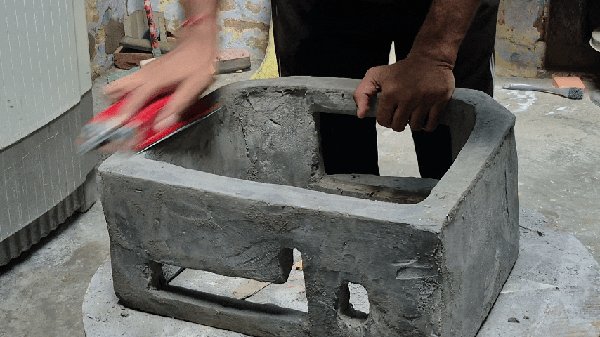

두 번째 층이 굳은 뒤 표면을 사포질하기 시작했습니다. 사포질하기 전에 시멘트에 물을 조금 적셨는데, 이렇게 하면 사포질이 더 쉬워지고 미세한 시멘트 먼지를 줄이는 데도 도움이 됩니다.
특히 가장자리와 모서리 주변의 거칠고 고르지 않은 부분을 사포로 다듬었습니다. 표면을 완벽하게 매끄럽게 만들려는 것은 아니었고, 표면을 정리해 큰 결함을 없애는 것이 목적이었습니다.
사포질을 마치고 나니 케이스의 마감이 훨씬 깔끔해졌고, 내부에 장착할 부품을 설치할 준비가 되었습니다.
콘크리트 작업을 마친 후, PC 하드웨어를 장착하는 데 필요한 부품을 만들기 시작했습니다.

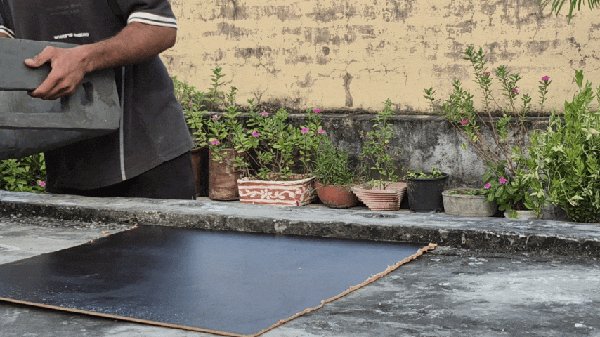

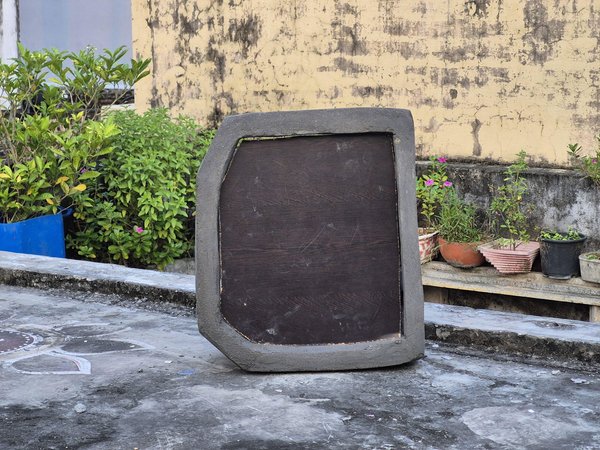

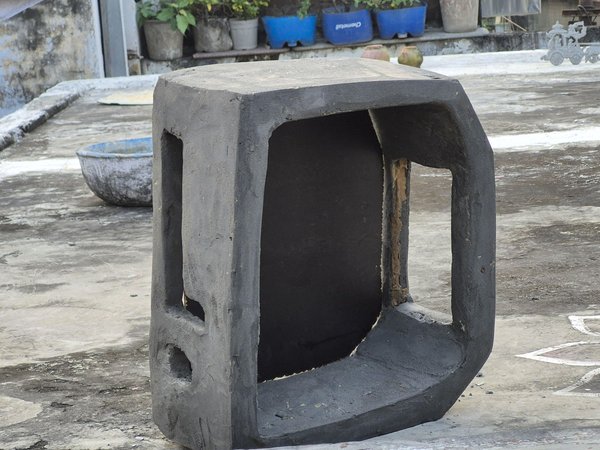

얇은 판재로 메인보드 백플레이트를 만들었습니다. 케이스 안에 들어가도록 잘라낸 뒤, 메인보드를 장착할 위치를 표시했습니다.
백플레이트는 메인보드가 놓일 평평한 표면을 제공합니다. 콘크리트 케이스 내부 자체는 메인보드를 바로 장착하기에 적합하지 않기 때문입니다. 디자인은 단순하게 유지하고 장착 지점의 위치를 정확히 맞추는 데 집중했습니다.

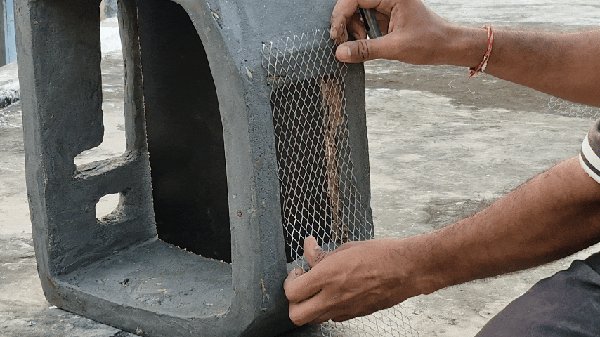

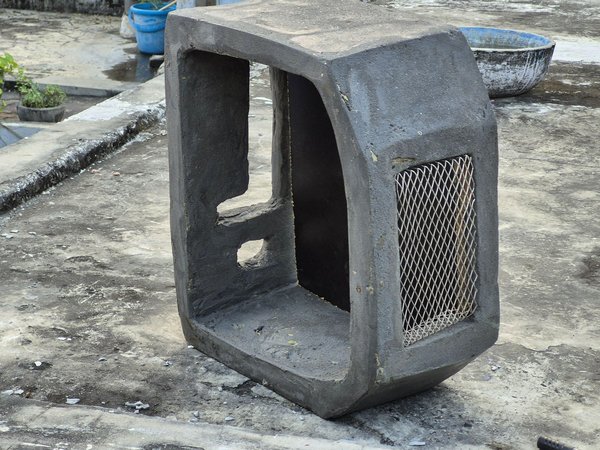

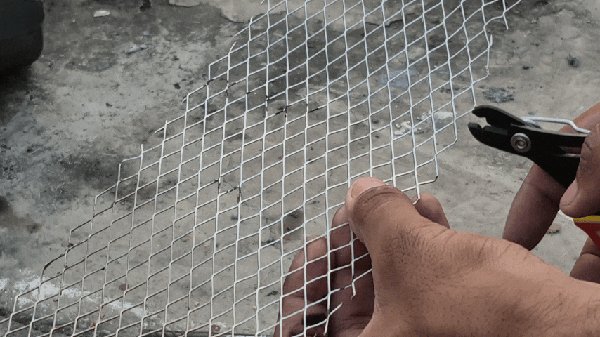

전면 그릴에는 이미 가지고 있던 알루미늄 조각을 사용했습니다. 케이스 전면의 개구부에 맞도록 잘라냈습니다.
이 부분은 단순하게 만들고 싶었고, 그릴만을 위해 새 자재를 사고 싶지는 않았습니다. 알루미늄은 콘크리트와도 잘 어울렸고 전면에 다른 질감을 더해 주었습니다.
알맞은 크기로 자른 후 케이스 전면의 개구부에 끼워 넣었습니다.

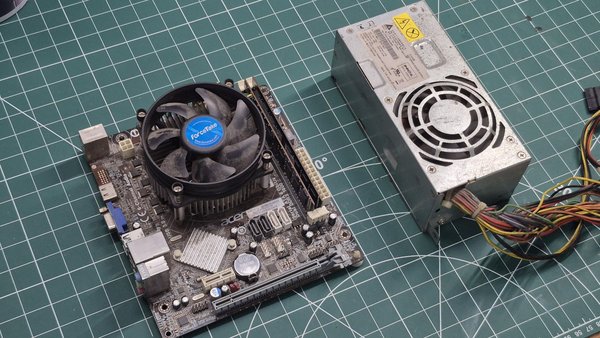

실제 PC에는 새 하드웨어를 구입하지 않았습니다. 예전에 쓰던 PC에서 분리한 오래된 메인보드가 하나 있어서, 이번 제작에 사용하기로 했습니다.
여기에는 4세대 Intel i3 와 200W 파워 서플라이가 탑재되어 있습니다. 저장 장치로는 SSD도 사용했습니다.
확실히 강력한 기계는 아닙니다. 말 그대로 감자 PC에 가깝지만, 이번 제작의 핵심은 성능이 아니라 케이스였습니다. 부팅되고 작동하기만 하면 저에게는 충분했습니다.

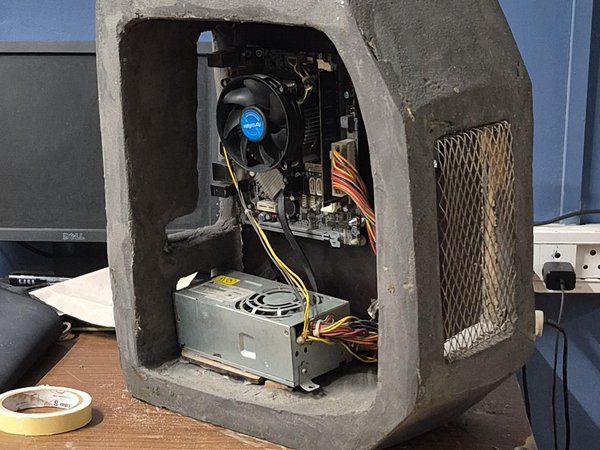

고정된 장착 위치가 필요한 주요 부품이었기 때문에 메인보드부터 작업을 시작했습니다.

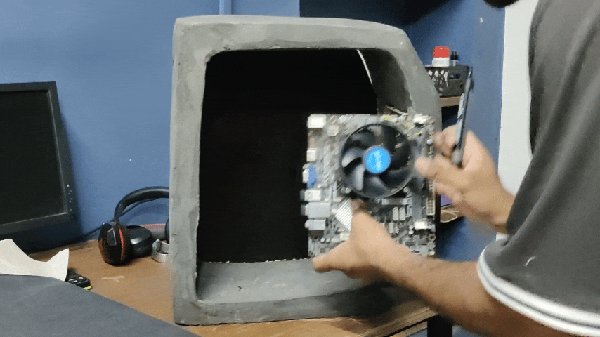

먼저 백플레이트에 메인보드 장착 홀 위치를 표시하고 구멍을 뚫었습니다. 위치가 맞는지 확인한 뒤 메인보드를 판에 장착하고 백플레이트를 케이스 안에 넣었습니다.
그다음 파워 서플라이와 SSD를 각각의 위치에 장착했습니다. 모든 부품에 충분한 공간이 있고 케이블이 필요한 곳까지 닿는지 확인하기 위해 배치를 조금씩 조정했습니다.
솔직히 케이블 정리는 별로 좋지 않습니다. 현재는 케이블이 들어갈 수 있는 곳으로 아무렇게나 지나가고 있어서, 버전 2를 만든다면 반드시 정리할 부분입니다.

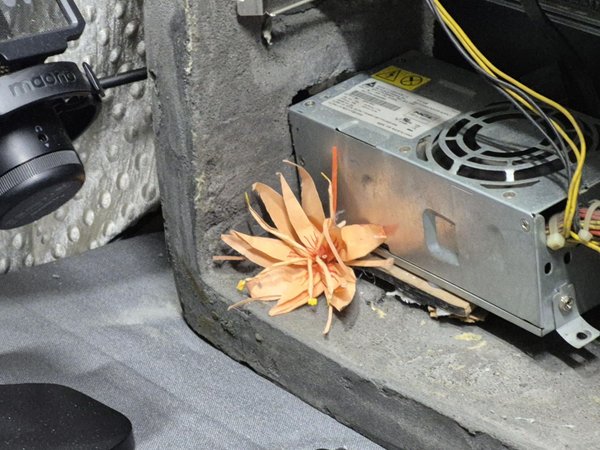

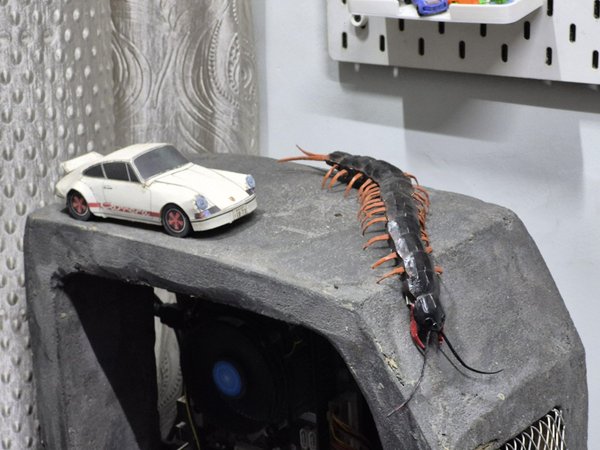

하드웨어를 제자리에 배치한 후, 장식으로 케이스에 종이 모형 몇 개를 추가했습니다.
원래 가지고 있던 종이 모형이 몇 개 있어서 케이스를 완전히 밋밋하게 두는 대신 여기에 사용하기로 했습니다. DIY 방식으로 만든 전체적인 분위기와도 잘 어울렸습니다.
PC 부품을 방해하지 않도록 주로 케이스 주변에 작은 장식품으로 배치했습니다.
소프트웨어 측면에서는 PC에 Linux를 설치했습니다. 이 PC는 특별히 높은 사양을 요구하는 작업을 실행할 필요가 없으므로 Debian 기반 배포판을 선택했습니다.
모든 연결을 마친 후 SSD에 운영 체제를 설치하고 PC를 정상적으로 구동했습니다. 오래된 하드웨어가 새 케이스 안에서 실제로 부팅되는 모습을 보니 기분이 좋았습니다.

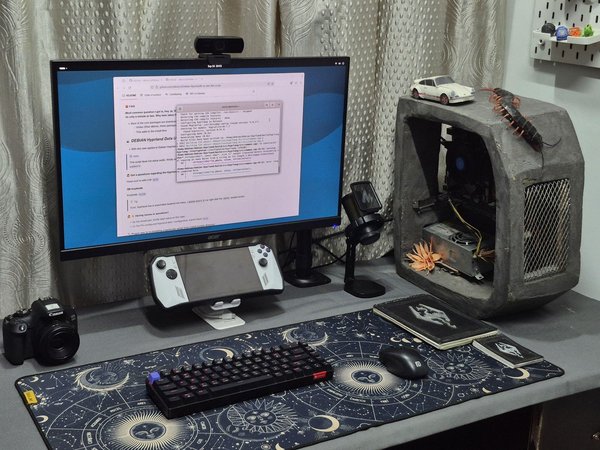

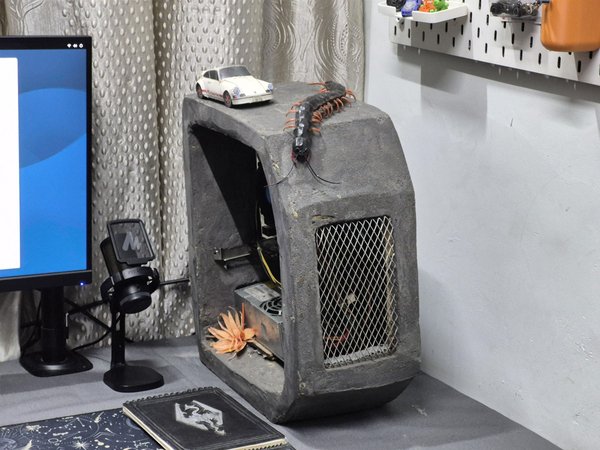

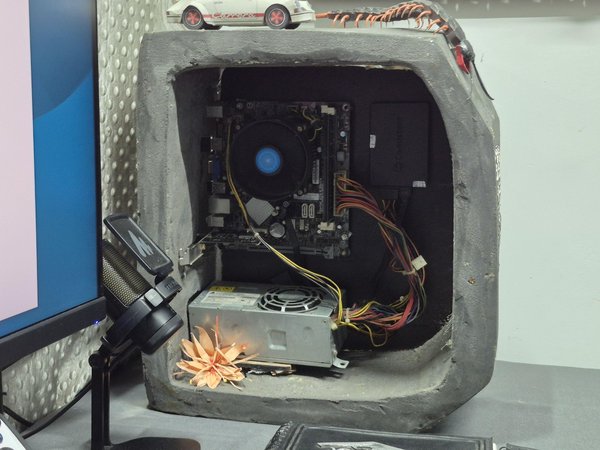

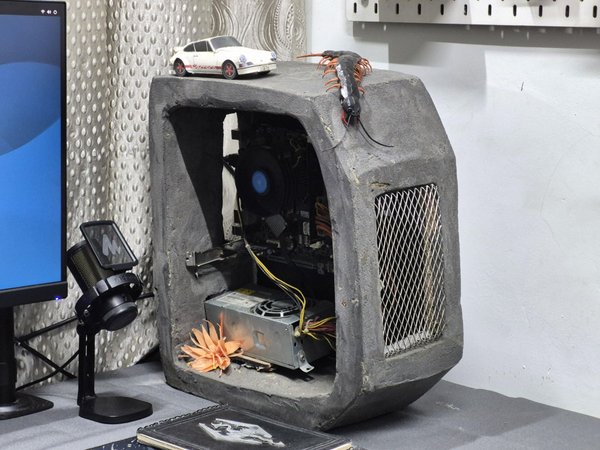

이렇게 완성된 시멘트 PC 케이스가 완성되었습니다.
전체 작업은 꽤 쓸데없어 보이는 아이디어에서 시작했는데, 어느새 시멘트 덩어리 안에 작동하는 PC를 만들게 되었습니다. 케이스, 특히 케이블 정리는 완벽하지 않지만 결과물은 마음에 듭니다.
이런 방식으로 콘크리트 케이스를 만드는 일이 생각보다 충분히 가능하다는 것도 배웠습니다. 골판지 구조 덕분에 복잡한 몰드를 만들지 않고도 원하는 형태를 만들 수 있었고, 시멘트를 바르는 동안 메시가 전체 구조를 잡아 주었습니다.
버전 2를 만든다면 분명히 바꾸고 싶은 부분이 몇 가지 있습니다. 특히 케이블 정리와 마감 작업입니다. 하지만 “ 시멘트로 PC 케이스를 만들면 어떨까?라는 생각에서 시작한 프로젝트가 실제로 작동하게 되어 꽤 만족스럽습니다.
