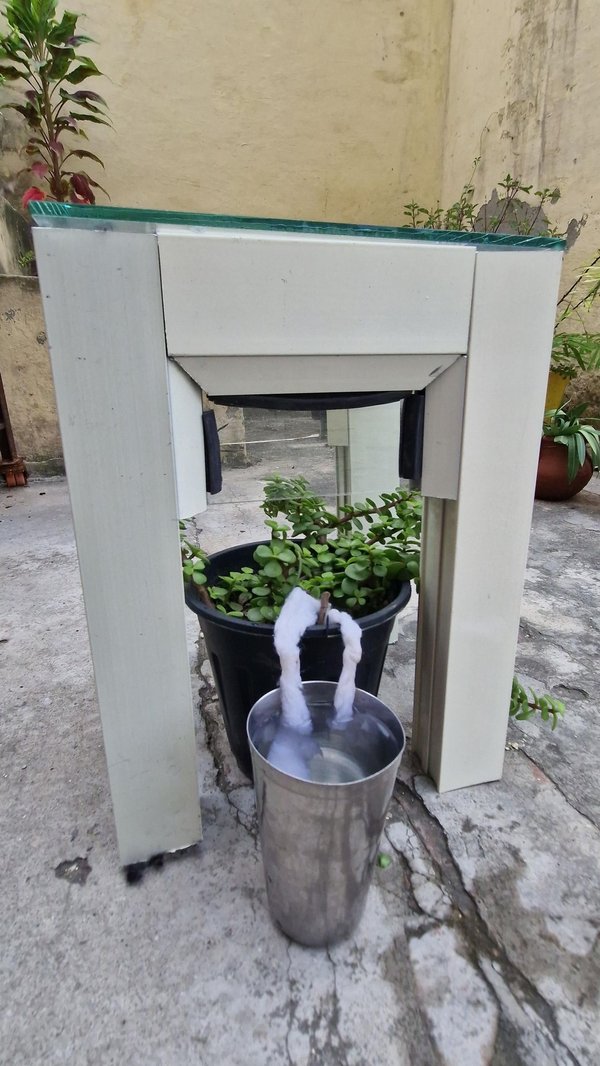

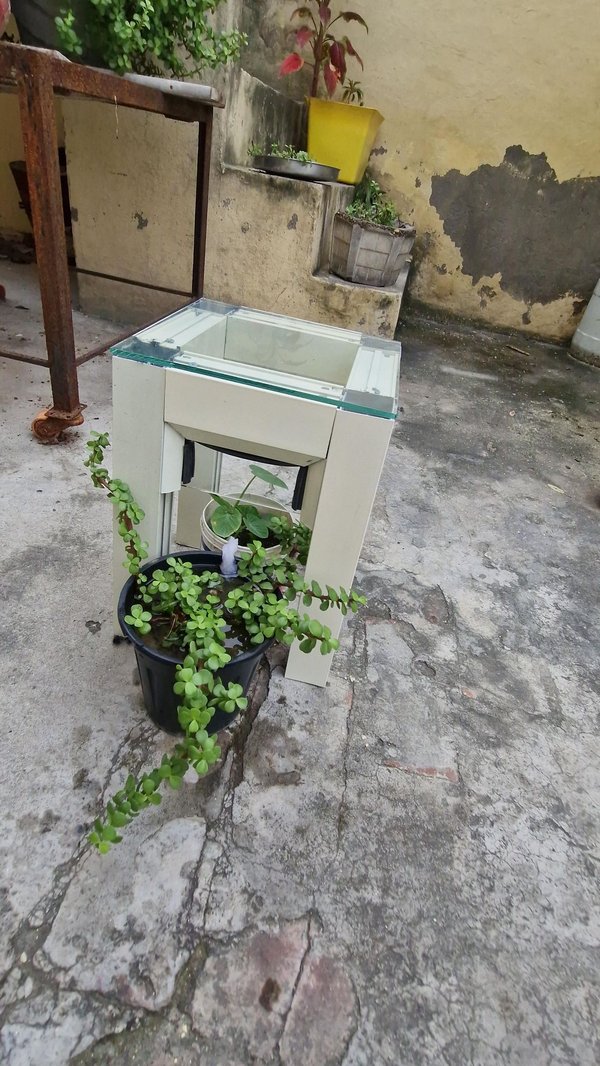

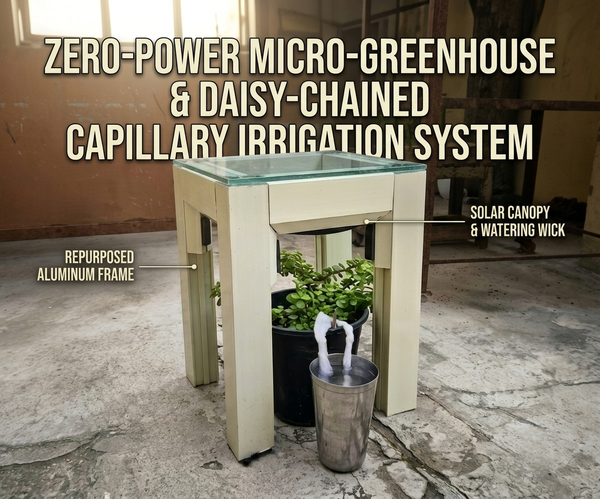

이 프로젝트는 전기를 전혀 사용하지 않는 완전 수동식 마이크로 온실이자 자체 조절식 식물 관개 시스템입니다. 건축용 알루미늄 자투리 단면재, 강화 유리, 고무 밀봉 개스킷, 흡수성 면 심지를 재활용해 제작했으며, 전력망 없이도 완전히 작동하면서 자동으로 수분을 분배하는 견고한 식물 서식 환경을 제공합니다.

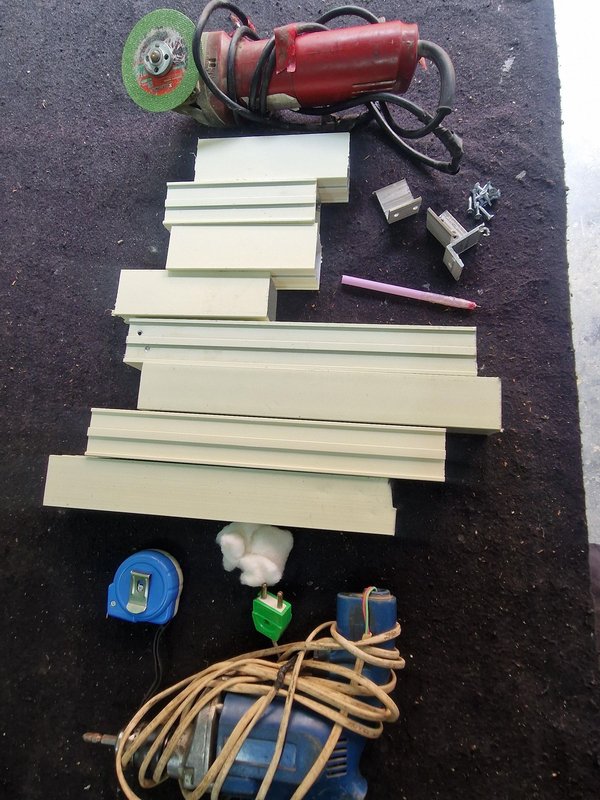

하드웨어 및 재료:
업사이클 알루미늄 압출재: 분체 도장된 알루미늄 단면 채널의 자투리(다리 및 수평 프레임 레일)
코너 브래킷 및 체결 부품: 셀프 태핑 나사가 포함된 90° 알루미늄 내부 앵글 클리트
유리 상판: 투명 강화 유리 1장
고무 개스킷: EPDM 검정 고무 글레이징 스플라인/개스킷(유리 완충 및 진동 감쇠용)
심지 요소: 고급 천연 흡수성 면 로프 / 꼬임 면 심지
저수조: 스테인리스 스틸 텀블러/용기
식물 용기: 화분에 심은 금전수/다육식물(주 식물) 및 인접 화분(보조 식물)
Autodesk Tinkercad: 3D CAD 모델링 및 설계 배치
제작 도구: 금속 절단용 연마 디스크가 장착된 앵글 그라인더, 드라이버 비트가 장착된 전동 드릴, 수동 유리 다이아몬드 커터 및 줄자

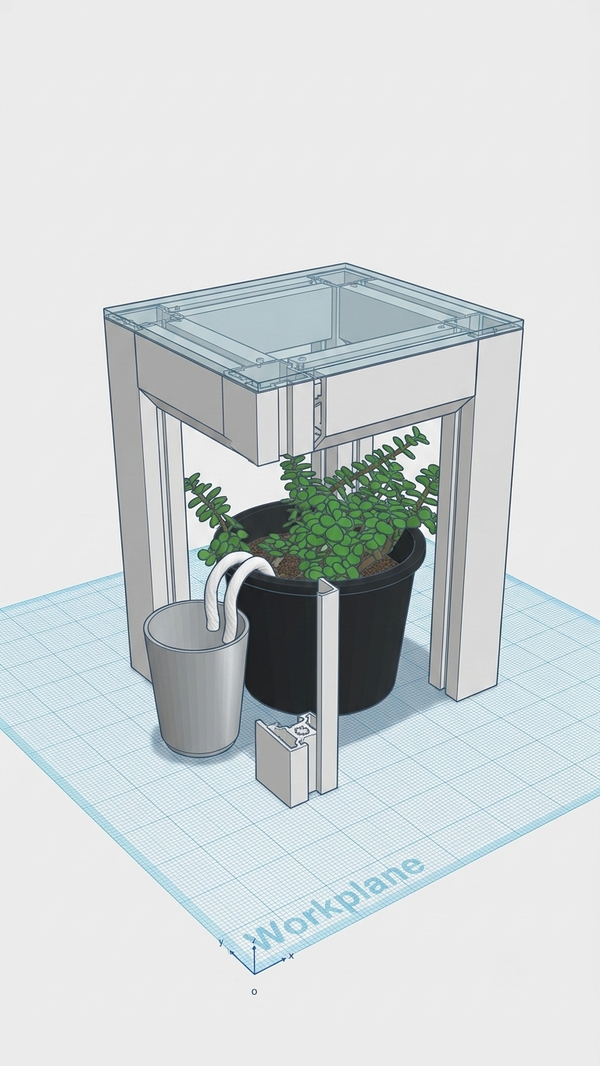

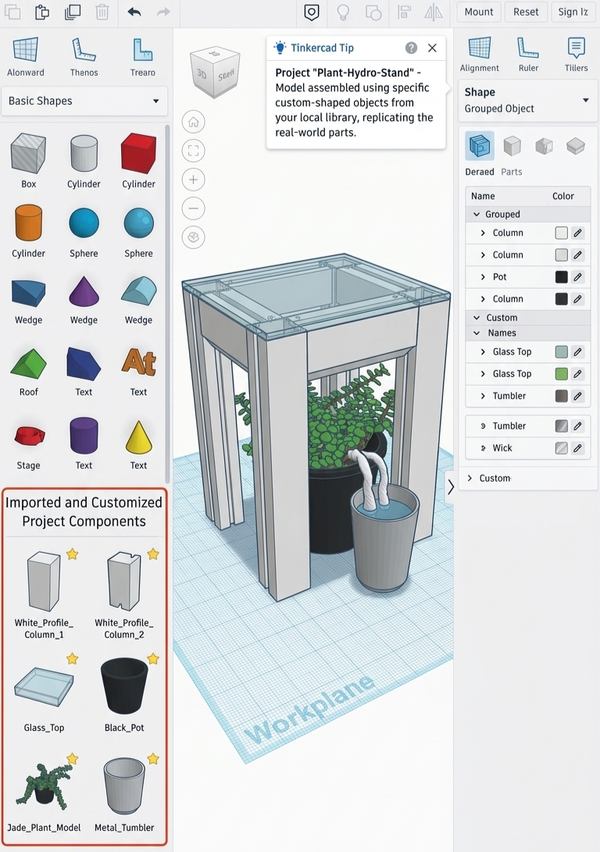

구조적 균형과 적절한 기능적 여유 공간을 확보하기 위해 원재료인 폐자재를 절단하기 전에 Autodesk Tinkercad에서 조립 구조를 설계했습니다.
알루미늄 채널 프로파일의 특정 형상을 재현하기 위해 기본 도형(Box 및 Hole)을 사용했습니다.
화분에 심은 식물이 아래에 들어가면서도 투명한 유리 지붕을 통해 충분한 자연 환기와 직사광선이 들어오는지 확인하기 위해 다리 높이와 여유 공간을 시뮬레이션했습니다.

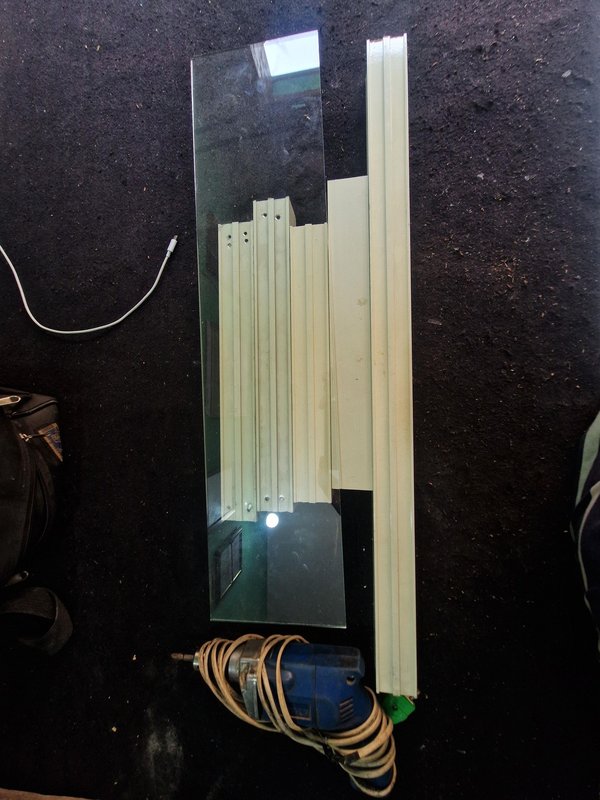

줄자를 사용해 수직 다리용 분체 도장 알루미늄 부재를 동일한 길이로 네 개 측정합니다.
수평 지지대 상부 레일의 위치를 표시하고 절단합니다.
금속 절단 휠이 장착된 앵글 그라인더를 사용해 모든 알루미늄 프로파일을 깔끔하게 90도로 절단하고, 절단면의 버를 제거해 깔끔한 모서리 접합부를 만듭니다.
90° 알루미늄 모서리 브래킷(클리트)을 상부 프레임 레일의 내부 채널에 삽입합니다.
필요한 곳에는 전동 드릴을 사용해 파일럿 홀을 미리 뚫습니다.
셀프 태핑 금속 나사로 모서리를 견고하게 체결해 네 개의 다리를 가진 견고한 테이블 프레임을 구성합니다.

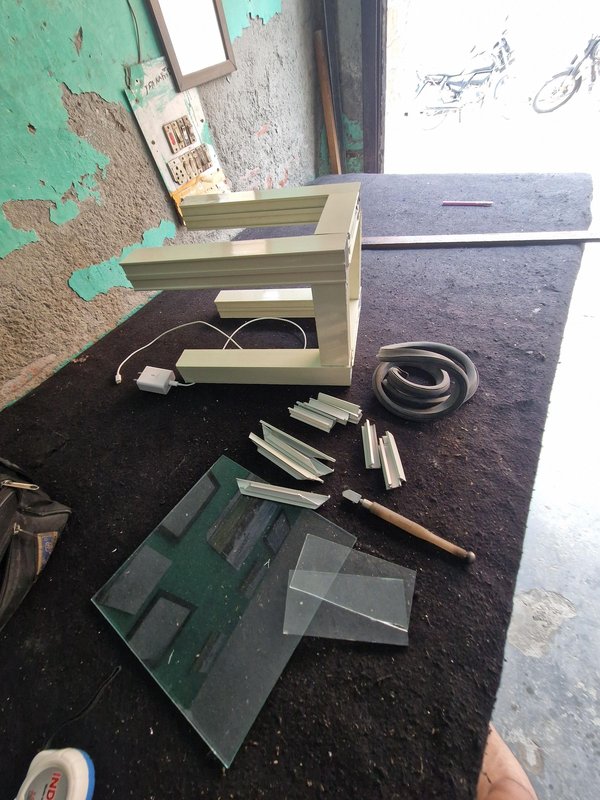

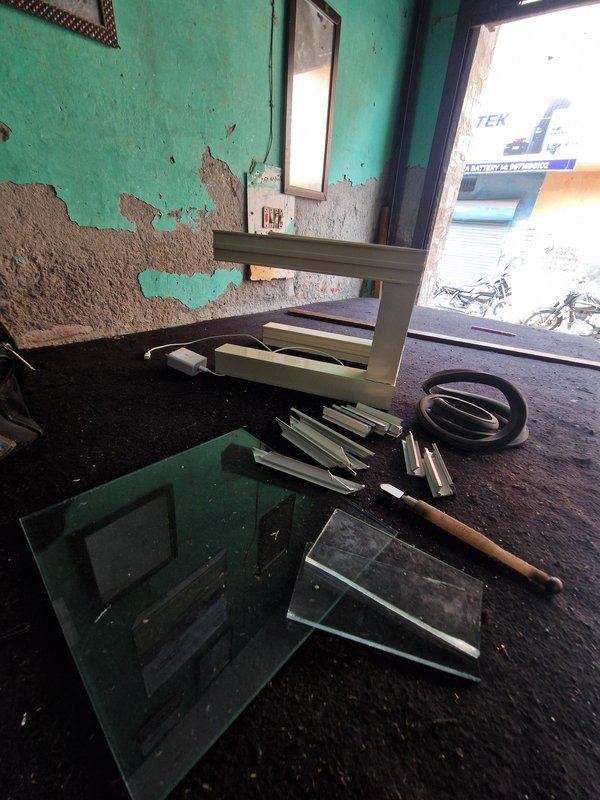

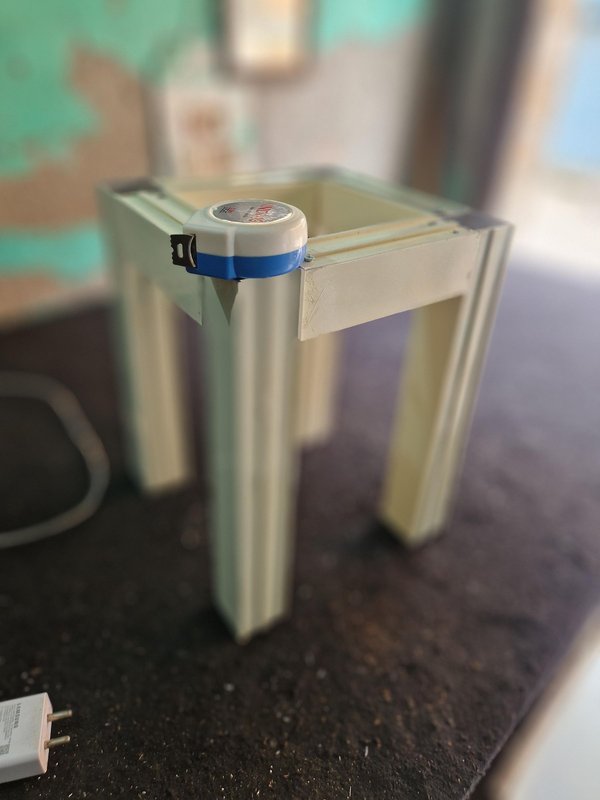

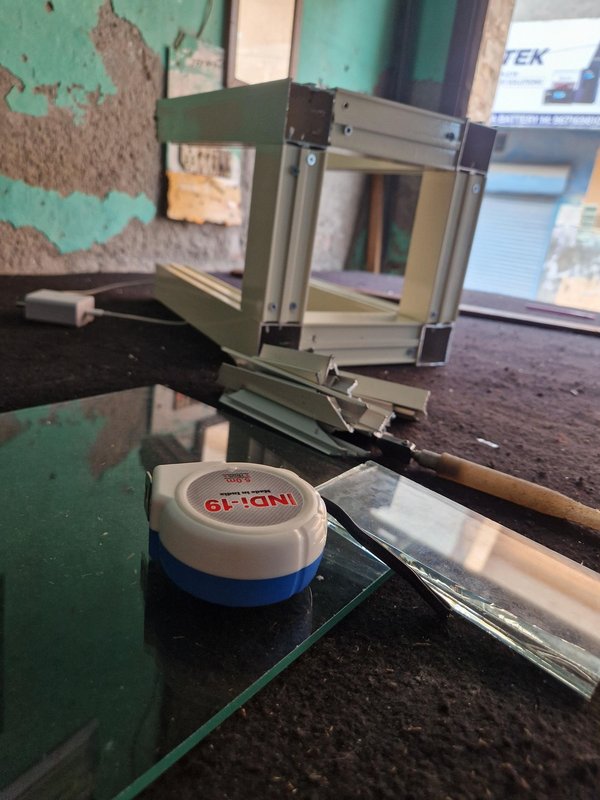

수동 유리 커터를 사용해 투명 유리 패널에 정확한 상부 프레임 치수로 금을 내고 절단합니다.
충격을 흡수하는 완충재 역할을 하도록 검은색 고무 글레이징 개스킷을 프레임의 리베이트 채널 안에 끼웁니다.
고무가 깔린 프레임 위에 유리판을 수평으로 올려 맞춥니다. 유리는 식물을 기계적 손상으로부터 보호하면서 광합성 유효 방사선(PAR)을 완전히 통과시키는 태양광 지붕 역할을 합니다.

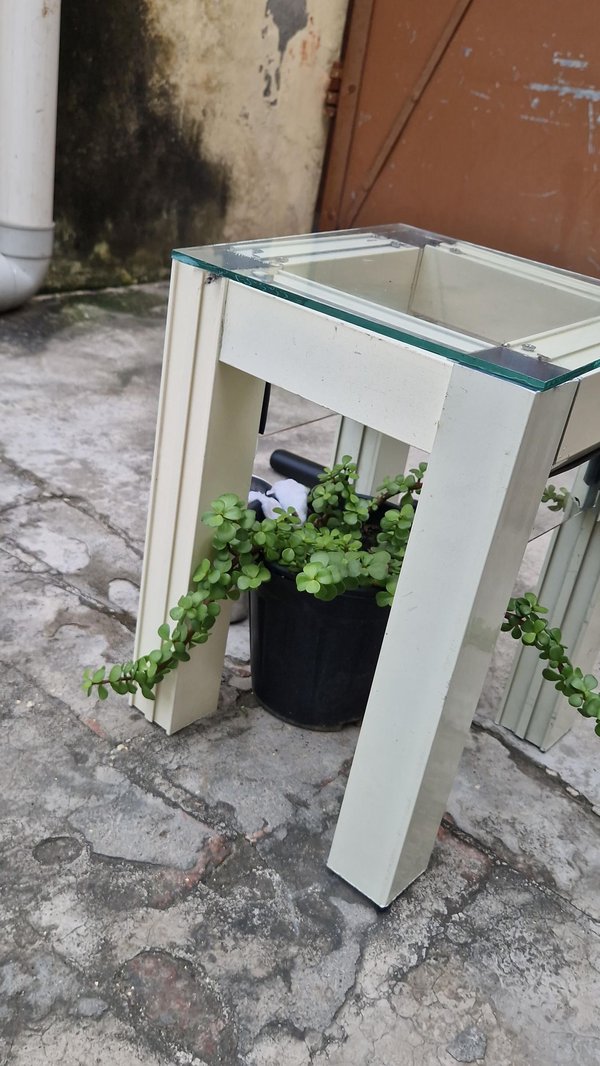

스테인리스 스틸 물통을 온실 스탠드 옆에 놓습니다.

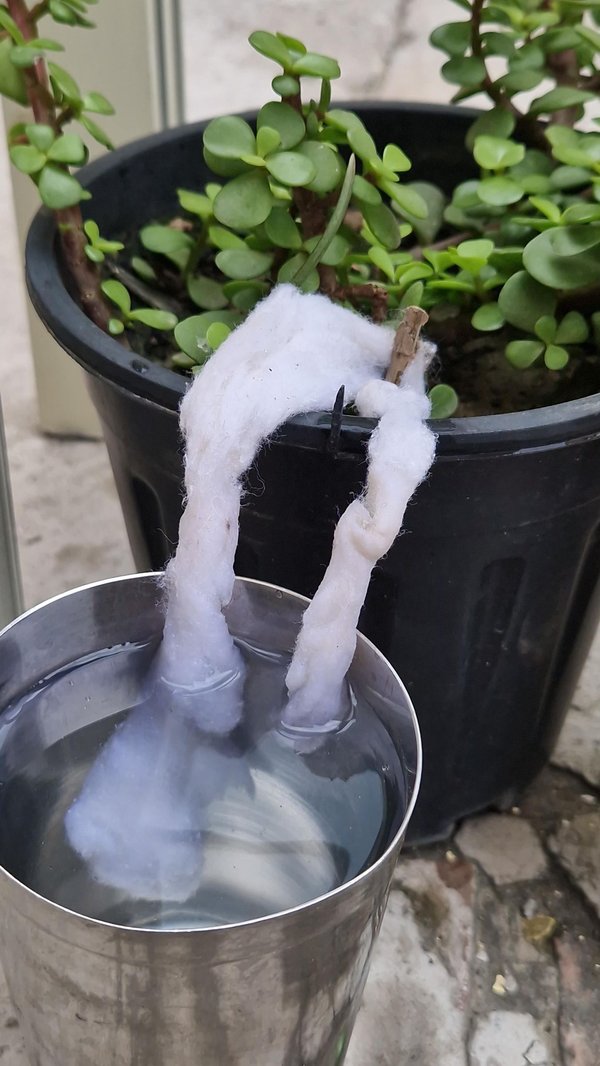

면 심지를 촘촘하게 꼬아 물에 완전히 적셔 모세관 흐름을 시작합니다.
면 심지의 한쪽 끝을 물 저장 용기 바닥에 놓습니다.
다른 쪽 끝은 용기 가장자리를 넘어 스탠드 아래 식물의 뿌리 영역으로 직접 연결합니다. 배양토가 마르면 모세관 현상이 중력에 맞서 물을 끌어올립니다.
여러 개의 독립적인 급수관 없이 오프그리드 확장성을 보여주기 위해:

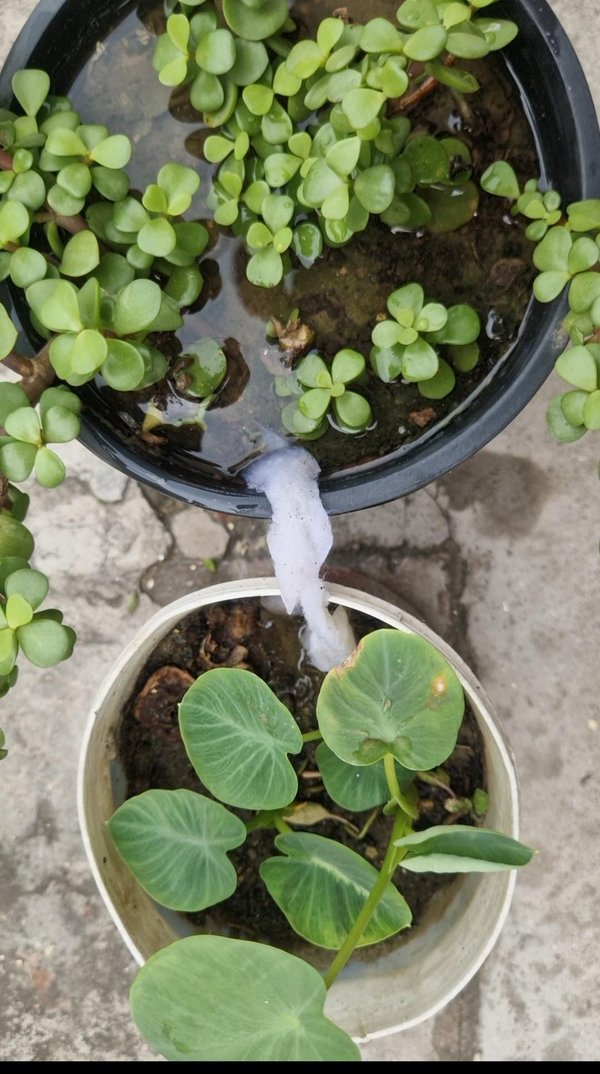

보조 면 연결 심지를 주 화분의 흙 속 2–3인치 깊이에 꽂습니다.
늘어진 반대쪽 끝을 인접한 더 낮은 위치의 화분 안으로 연결합니다.
첫 번째 화분이 수분 포화 상태에 도달하면 연결 심지 양쪽의 모세관 장력이 균형을 이루고, 수분을 수동으로 줄을 따라 아래쪽으로 이동시켜 이웃 식물에 지속적인 데이지 체인 방식으로 물을 공급합니다.
