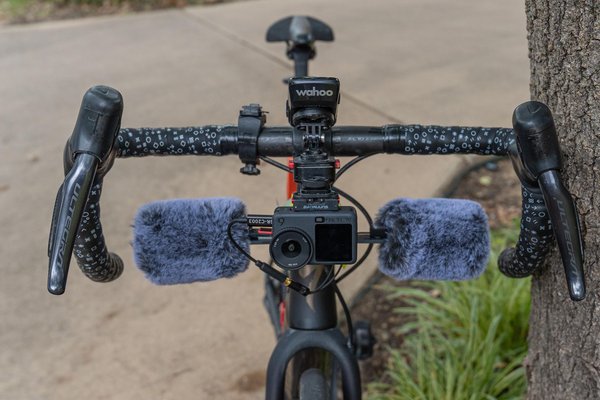

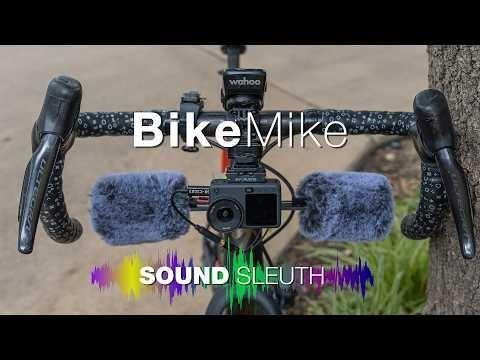

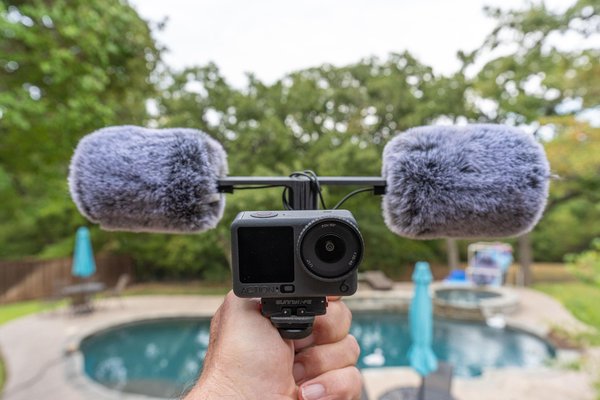

이 프로젝트는 다른 몇 가지 프로젝트와 제가 열렬한 자전거 애호가라는 사실에서 시작되었습니다. 바이크 마이크는 자전거에 장착하고 액션 카메라에 연결할 수 있는 스테레오 마이크입니다. 다음 몇 가지 요소가 결합된 결과물입니다:
제 자전거는 Specialized 그래블/로드 바이크이고 Wahoo 자전거 컴퓨터를 사용합니다. 제 마운트를 사용하면 자전거 컴퓨터 아래쪽의 앞부분에 액션 카메라를 장착할 수 있습니다. 브랜드는 걱정하지 마세요. 제 자전거 마운트는 Wahoo와 Garmin 어느 쪽과도 호환됩니다. Amazon에서 “bicycle computer mount”를 빠르게 검색하면 다양한 자전거와 컴퓨터에 사용할 수 있고 GoPro 스타일 마운트가 포함된 여러 제품을 볼 수 있습니다. 중요한 부분은 포함된 GoPro 마운트입니다. 저는 개인적으로 DJI 액션 카메라를 사용하며 Action 6을 가지고 있습니다. 이 카메라들은 모두 USB 오디오 인터페이스를 직접 연결할 수 있습니다. 네, 심지어 완전한 스튜디오용 인터페이스도 가능합니다! USB 오디오 규격을 준수하기 때문입니다.
올여름에 Ragbrai에 참가해 자전거를 탔습니다. 이번이 7번째였습니다. 들어본 적이 없다면, Ragbrai는 매년 여름 아이오와주를 가로지르는 자전거 라이딩 행사이며, 올해는 53회째였습니다. 예전에는 자전거 가방에 Sony 휴대용 레코더를 넣고 핸들바 끝에 마이크 한 쌍을 달았습니다. 그러면 나중에 녹음 내용을 동기화해야 했습니다. 마이크에는 작은 털 달린 윈드스크린도 씌웠지만 진동 등도 여전히 잡혔습니다. 작동은 했지만 최선의 방법은 아니었습니다.
이전에 Cardioid 캡슐 한 쌍을 사용하는 ORTF 마운트를 설계했는데, 소리가 훌륭하고 손에 들고 사용하거나 스탠드에 장착해도 잘 작동했습니다. 이것을 이번 용도로 사용할 수 있을까요?… 음, 안 됩니다. 자전거가 움직이지 않을 때는 아주 잘 작동했습니다! 캡슐이 프레임에 직접 닿아 있었고, 프레임은 자전거와 직접 닿아 있었습니다. 그래서 도로 진동이 발생하자마자 그 진동을 그대로 잡아냈습니다. 다시 설계 작업으로 돌아갔습니다.
여기에는 두 가지가 필요했습니다. 바람 차단과 진동 차단입니다. 영화와 TV 오디오 분야에서 “foamies”라고 부르는 것이 있다는 것을 알고 있습니다. 이것은 구멍이 뚫린 작은 발포 고무 조각으로, 라발리에 마이크에 씌워 마이크와 마이크 케이블이 배우의 옷에 마찰되는 것을 막는 데 사용합니다. 그렇다면 이것 두 개를 사용해 전선이 3D 프린트 프레임에 닿지 않도록 하면 어떨까요? 그리고 마이크 캡슐에 폼 윈드스크린을 씌운 다음 프레임에 가볍게 접착하면 어떨까요? 마지막으로 이것을 데드캣에 넣어 최종적인 바람 차단을 하면 어떨까요? 그러면 바이크 마이크가 완성됩니다! 그리고 놀라울 정도로 잘 작동합니다. Ragbrai 전에 하나를 만들어 텍사스에서 열린 Peach Pedal 라이딩 행사에서 사용해 보았습니다. 그다음 Ragbrai에 가져갔습니다. 놀랍게도 휴게소에서 누군가 다가와 제가 Sound Sleuth인지 물었습니다! 그는 Peach Pedal 영상을 본 적이 있었고 Peach Pedal 영상 빌드 영상은 어디에 있는지 물었습니다. 이 Instructable을 그에게 바칩니다.

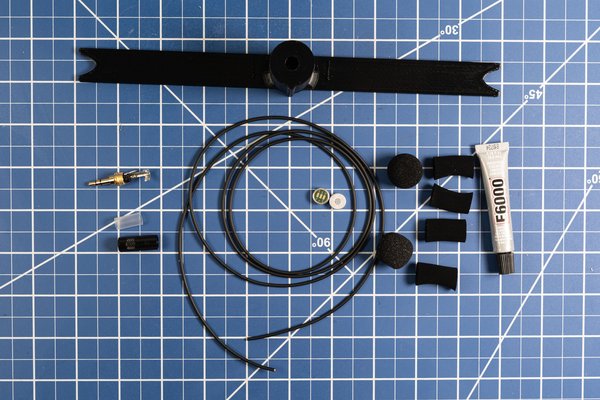

부품:
퀵 릴리스 플레이트: https://www.amazon.com/dp/B09HBW4QCS?
연장 부품/콜드 슈 어댑터: https://www.amazon.com/dp/B0DQXS3Q1R?
나사 https://www.amazon.com/Release-Adapter-Thumbscrew-Mounting-Frgyee/dp/B096FG59D2/
마이크 어댑터 https://www.amazon.com/dp/B08DTP7R8M
USB 스플리터 https://www.amazon.com/MOGOOD-Splitter-Adapter-Monitor-Charging/dp/B0CQY65B3H/?th=1
Wahoo 마운트 https://www.amazon.com/dp/B0BFJCN8PS?
자전거 라이트(USB 배터리) https://www.amazon.com/dp/B0DGL64R2C?th=1
Action 6 마그네틱 마운트 https://www.amazon.com/ULANZI-OA24-Expansion-Connector-Dual-Claw/dp/B0GS9KZ6VF/
½인치 폼 고무… Hobby Lobby에서 구했지만 Michels나 Walmart에도 있을 것입니다.
바람 차단:
https://www.amazon.com/Windscreen-Audio-Technica-Microphones-Filtering-Plosives/dp/B0BL1C5XT9/?th=1
Omni 폼 스크린 https://www.amazon.com/dp/B0C85GV7S8?th=1
Foamies https://www.amazon.com/dp/B093SG56ZW?th=1
마이크: 이 중 한 쌍을 선택하세요. 이 Instructable은 EM273을 기준으로 작성했지만 나머지 두 제품도 문제없이 사용할 수 있습니다.
EM273 https://www.digikey.com/en/products/detail/primo-company-limited/EM273/25870405
EM272 https://www.digikey.com/en/products/detail/primo-company-limited/EM272J/25870265
PUI5024 https://www.digikey.com/en/products/detail/pui-audio-inc/aom-5024l-hd-r/7898328
전선 https://www.redco.com/Mogami-W2368.html
3.5mm 커넥터 https://www.redco.com/Rean-Neutrik-NYS231BG.html

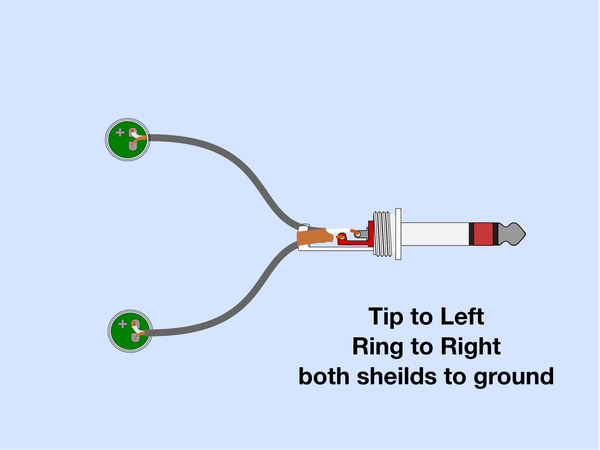

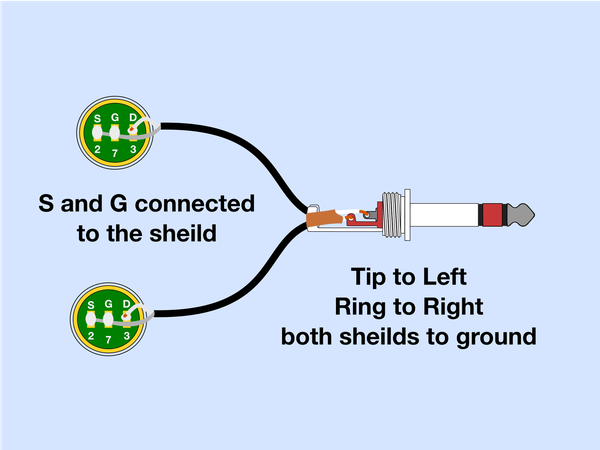

이 작업은 꽤 간단합니다. 배선도 아주 쉽습니다. 캡슐을 작은 USB 인터페이스에 연결할 3.5mm 커넥터에 배선하면 됩니다. 제가 사용한 캡슐이자 새롭게 가장 좋아하는 Omni 캡슐인 Primo EM273의 배선도를 준비했습니다. 소리가 정말 훌륭합니다. 3선식 제품이지만 2선식 형제 모델인 EM272도 있습니다. 둘 중 어느 것을 사용해도 되고 PUI5024도 사용할 수 있습니다. EM273을 강력히 추천합니다. 영상에서 들리는 모든 오디오는 이 제품으로 녹음한 것입니다.
프레임은 3D 프린트로 제작합니다. 햇빛에 노출될 수 있으므로 PETG를 사용해야 합니다. PLA는 부드러워지고 휘어집니다… 어떻게 아는지는 묻지 마세요. 앞쪽을 식별할 수 있도록 전방을 가리키는 화살표 두 개와 매끄러운 융기가 있습니다. 네, Omni 캡슐을 사용하므로 어느 방향을 향하게 해도 됩니다. 하지만 스테레오 이미지가 올바르게 유지되도록 방향을 추적해야 합니다. 나머지는 조립입니다.

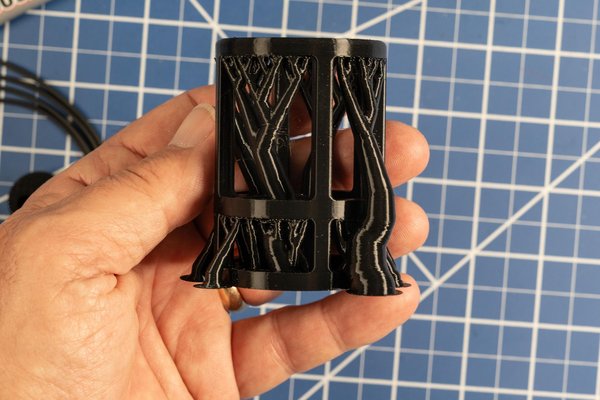

1단계: 3D 프린트 부품 준비

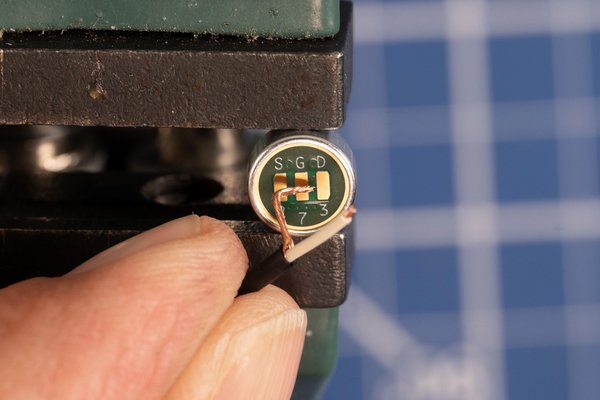

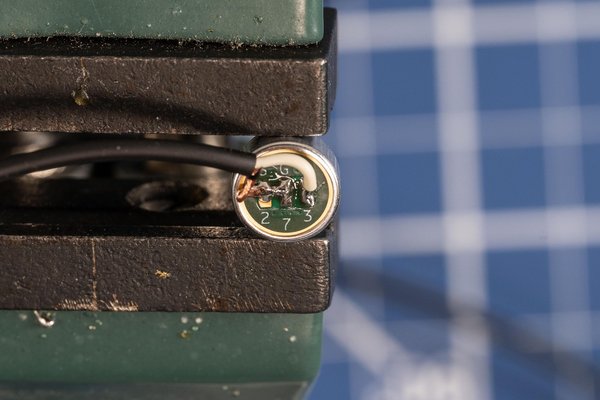

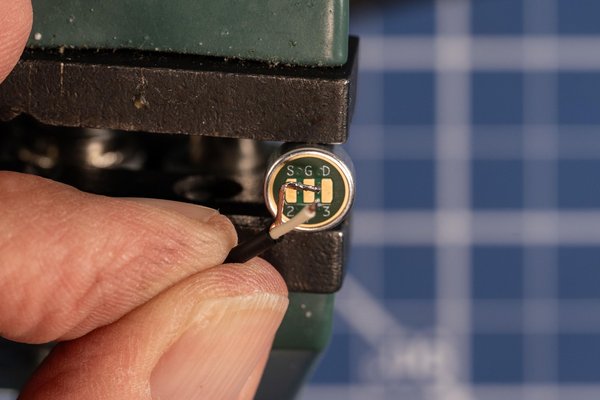

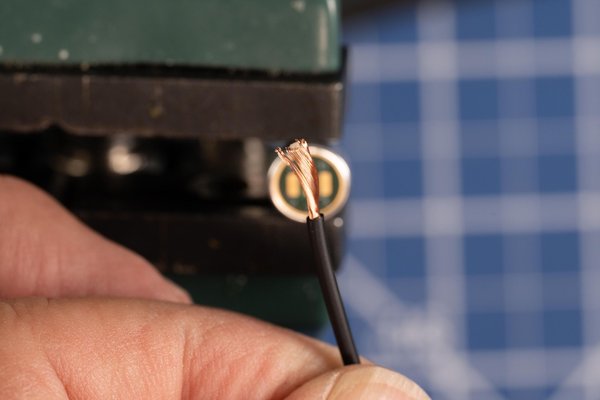

2단계: 전선을 준비하고 캡슐에 납땜합니다. 커넥터에 연결하기 전까지 필요한 전선 길이는 짧습니다. 전체 과정은 사진을 참고하세요.

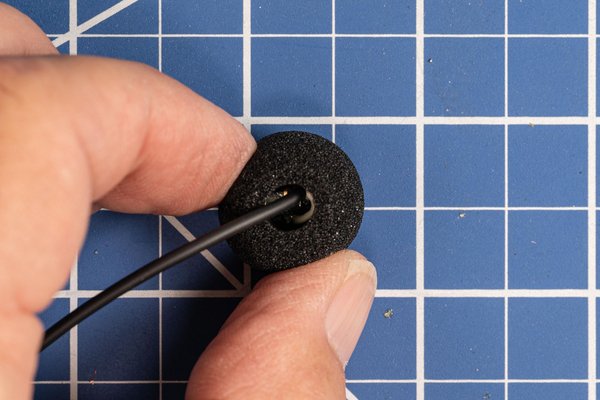

3단계: 마이크를 장착합니다.

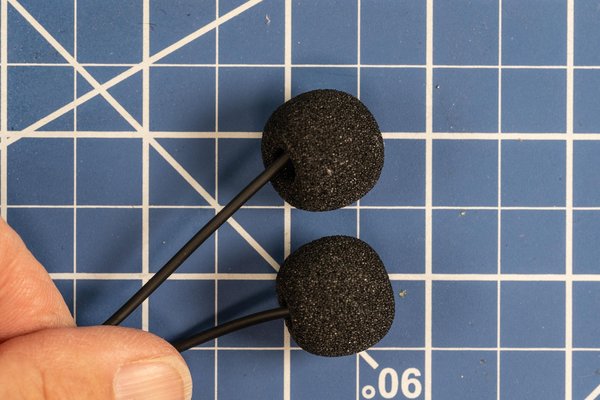

이제 전선과 마이크 자체가 베이스에 직접 닿지 않도록 분리되었습니다. 이를 위해 케이블의 처음 몇 인치가 매우 중요하다는 것을 알게 되었습니다. 몇 인치가 지나면 결합이 급격히 줄어듭니다. 또한 윈드 프로텍션이 두 겹으로 되어 있습니다. 마이크 캡슐 주변의 폼 볼과 테스트 후 설치할 최종 데드캣입니다.
4단계: 커넥터를 납땜합니다.
좋습니다! 어려운 부분은 끝났습니다. 마이크를 USB 어댑터에 연결해 테스트합니다. 이 어댑터는 USB C 커넥터가 있는 iPhone, Android 또는 노트북에 연결할 수 있습니다. 정말 놀라운 장치입니다. PIP 전원을 지원하는 24 bit USB 인터페이스이며 일렉트렛 콘덴서 마이크용으로 설계되었습니다. 작동을 확인했으면 마지막 단계가 하나 남았습니다.

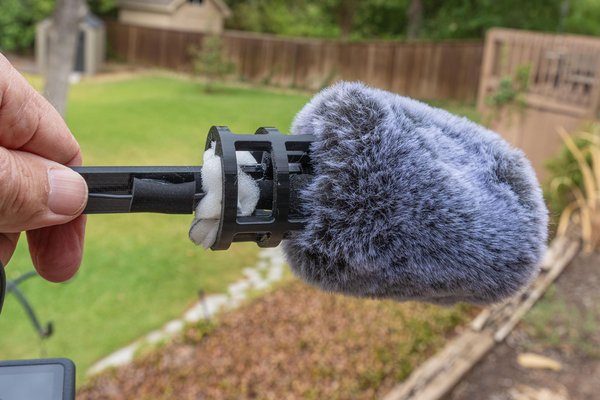

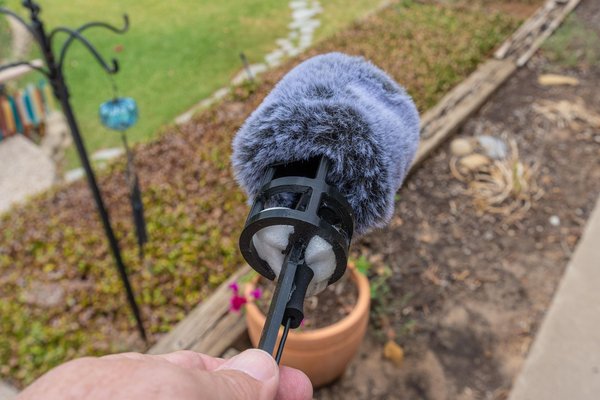

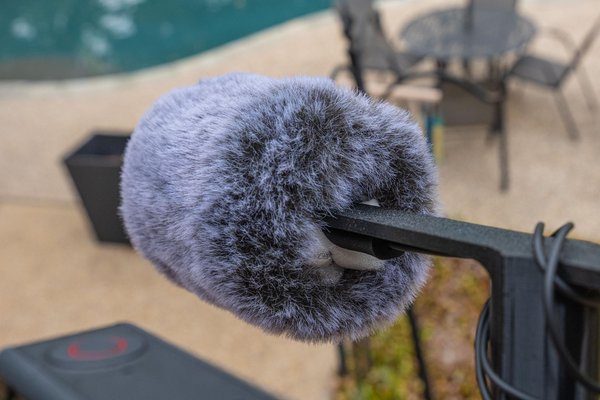

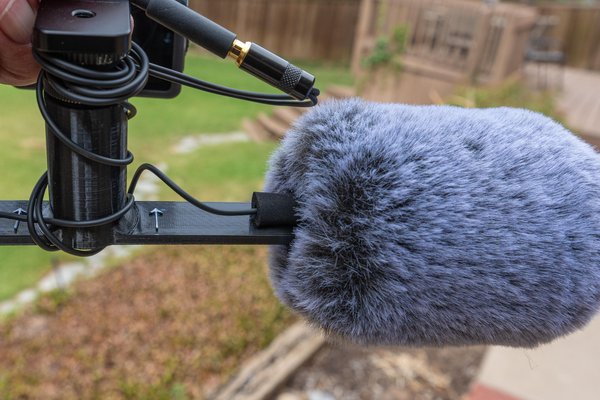

윈드 프로텍션
폼이 없다면 바람이 직접 들어오는 것을 막을 수 있는 베개 충전재 등 어떤 종류의 충전재든 사용할 수 있습니다.

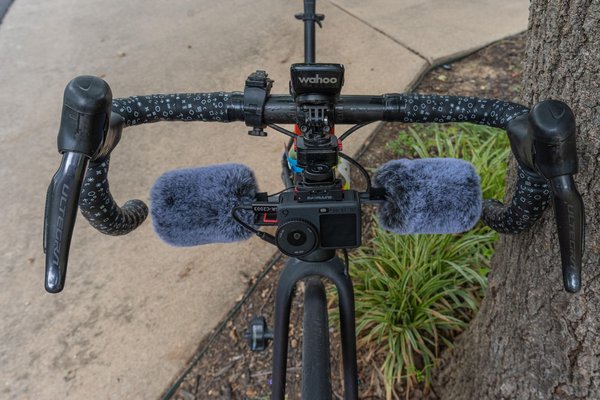

여기서 이것을 자전거에 장착해 사용할 수 있는 도구로 완성합니다.
부품 목록에는 콜드 슈 연장 부품과 여러 하드웨어를 중심으로 제가 사용한 부품이 나와 있습니다. 제게 핵심은 Quick Release Plate입니다. 이를 사용하면 자전거에서 장치를 쉽게 탈착하여 주행하면서 훌륭한 음질로 촬영할 수 있습니다. Ragbrai에서 영상 촬영 중 몇 번 사용했는데, 고등학교 드럼 팀, Mr Porkchop, 그리고 Beekmans Ice Cream이었습니다.

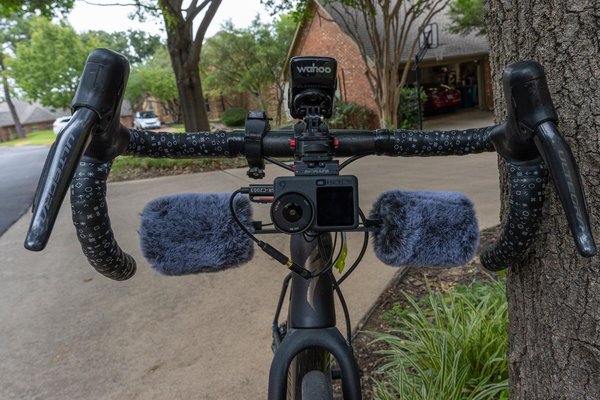

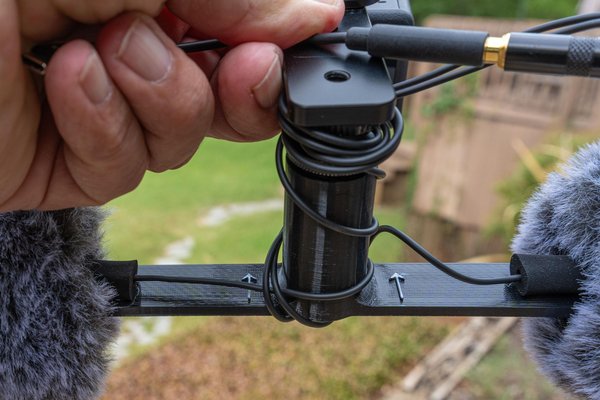

사진을 참고하여 그림과 같이 조립합니다. 자신의 구체적인 구성에 따라 일부 부품은 자유롭게 변경해도 됩니다. 이 부분에 대한 제 부품 선택은 확정된 것이 아니라 시작점일 뿐입니다. 자전거에 따라서도 달라집니다. 이 마이크는 브이로그 등 다른 용도로도 사용할 수 있습니다. 음질은 환상적입니다.
좋습니다. 먼저 알아둘 점이 있습니다. 처음에는 이 문제 때문에 꽤 애를 먹었습니다. Action 6는 제 자전거에 거꾸로 장착되어 있습니다. 카메라가 자동으로 영상을 뒤집습니다. 하지만 오디오의 좌우는 바꾸지 않습니다… 자신의 오디오가 반대로 들리면 후반 작업에서 바꾸면 됩니다. Final Cut Pro를 비롯한 모든 오디오 프로그램에서 그렇게 할 수 있습니다.
Ragbrai에서 주행할 때 USB 스플리터 케이블을 사용했고 자전거에 자전거 라이트도 달아 두었습니다. 자전거 라이트가 이 구성의 배터리 역할을 합니다. 계속 촬영하지는 않았지만, 이 구성으로 Action-6를 10~12시간 작동시킬 수 있습니다.
전체 결과가 어떻게 나왔는지는 동영상을 확인해 주세요. 시내로 들어오면서 내려간 마지막 내리막길과 미시시피강 구간에서는 속도가 40MPH를 넘었습니다. 이 장치가 얼마나 잘 작동하는지 소리로 확인할 수 있습니다. 개별 클립의 레벨을 조정한 것 외에는 오디오에 효과를 적용하지 않았습니다. 물론 이 마이크는 자전거에 장착하는 것 외에도 다양한 용도로 사용할 수 있습니다. 어떤 결과를 얻었는지, 그리고 여러분의 생각을 알려 주세요.
