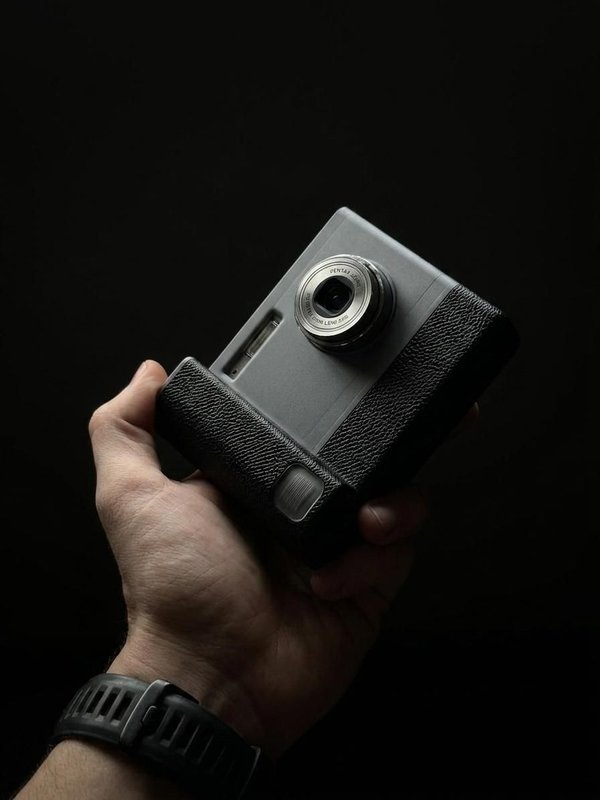

오래된 디지털 카메라는 메이커 문화에서 특별한 위치를 차지합니다. 향수를 불러일으키고 기계적으로 흥미로우며, 배터리가 방전되면 버려지는 경우가 많기 때문입니다. 이 프로젝트에서는 서랍 속에 방전된 배터리와 함께 방치되어 있던 Pentax Optio M30을 되살리기 위해, 재활용 Vape 기기에서 셀을 회수하고 이를 수용할 맞춤형 3D 프린팅 하우징을 제작하는 방법을 보여 줍니다.

이는 업사이클링의 완벽한 예입니다. 전자 폐기물(카메라와 일회용 Vape)을 납땜, 3D 설계, 엔지니어링을 통해 새롭게 활용하는 것입니다. 배터리 어댑터 제작 기법, 기본 납땜, 3D CAD 설계, 최신 리튬 셀을 빈티지 전자기기에 재활용하는 방법을 배우게 됩니다.

이 프로젝트가 중요한 이유: 매년 수백만 개의 일회용 Vape 기기가 매립지로 보내집니다. 이러한 기기에 들어 있는 고용량 리튬 배터리는 다른 프로젝트에 충분히 활용할 수 있습니다. 마찬가지로 수많은 디지털 카메라가 배터리 방전 때문에 버려집니다. 이 Instructable은 지속 가능한 전자기기 해킹을 보여 줍니다.

---

STEP 1. 준비물

전자 부품

1. Pentax Optio M30 디지털 카메라 1대(배터리 방전으로 작동하지 않음)
2. 리튬 배터리가 온전한 일회용 Vape 기기 1개(전자 폐기물)
3. 납땜용 납과 납땜 인두
4. 전기용 납땜 플럭스
5. 절연 전선(22-24 AWG 구리선)

배터리 어댑터 재료

1. 구리 접점 스트립 또는 스프링 접점(선택 사항, 연결 개선용)
2. 니켈 또는 구리 버스 바 스트립

3D 프린팅 및 조립

1. PLA / ASA / PETG 필라멘트(원하는 색상)
2. 실리콘 기반 접착제(투명 실리콘 실란트 또는 전자기기용 에폭시)
3. 소형 네오디뮴 자석 8개(직경 4mm)

도구

1. 납땜 인두 및 납(60/40 또는 무연)
2. 캘리퍼스 또는 자(정밀 측정용)
3. 소형 드라이버(배터리 수납부 개방용)
4. 보안경 및 내열 장갑
5. 취미용 나이프 또는 공예용 칼
6. CAD 소프트웨어(SolidWorks, FreeCAD 또는 Fusion 360)
7. 가열 베드가 있는 3D 프린터
8. Micro SD 카드 리더(선택 사항, 부활 후 사진 테스트용)

보호 장비

1. 보안경
2. 작업용 장갑
3. 납땜용 내열 장갑

---

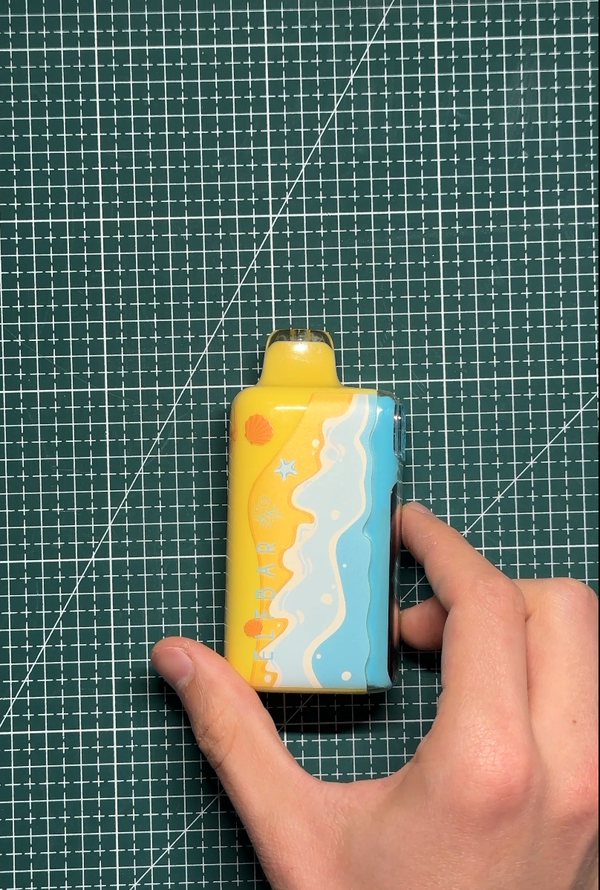

STEP 2. 전자담배 기기 분해

안전 우선: 리튬 배터리를 다루기 전에 기기의 전원이 완전히 꺼져 있고 연결이 분리되어 있는지 확인합니다.

1. 소형 드라이버를 사용하여 전자담배 기기를 조심스럽게 분해합니다.
2. 리튬 배터리를 찾습니다(일반적으로 용량(mAh)과 전압이 표시된 단일 원통형 셀).
3. 배터리를 무리하게 힘을 주지 말고 조심스럽게 분리합니다. 양극(+)과 음극(-)이 어느 쪽인지 확인합니다. 일반적으로 배터리 자체에 표시되어 있습니다.
4. 배터리는 안전한 장소에 따로 보관합니다. 단자를 단락시키지 마십시오.

중요: 배터리 사양을 기록합니다:

1. mAh 용량(일회용 전자담배의 경우 일반적으로 200~600 mAh)
2. 정격 전압(리튬 이온 셀의 경우 일반적으로 공칭 3.7V)
3. 물리적 치수(직경 및 높이)

---

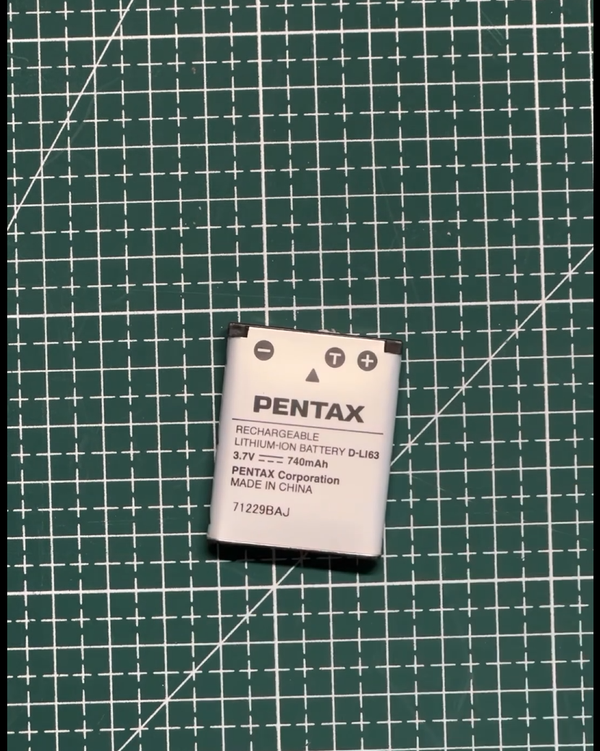

STEP 3. 기존 카메라 배터리 측정

1. Pentax Optio M30 배터리 수납부를 엽니다(모델에 따라 하단 또는 후면에 있음).
2. 배터리 치수(길이, 너비, 높이)를 기록합니다.
3. 수납부 내부의 접점 위치를 확인합니다. Optio M30은 일반적으로 접점 위치가 정해진 전용 배터리를 사용합니다.
4. 캘리퍼스를 사용하여 다음을 측정합니다:
5. 배터리 수납 공간의 길이, 너비 및 높이
6. 양극과 음극 접점 사이의 거리
7. 접점 직경(일반적으로 3~5mm)
8. 여러 각도에서 배터리 수납부를 선명하게 촬영합니다.
9. 중요 측정값: 수납부의 내부 높이—이 값에 따라 3D 프린트 어댑터의 최대 높이가 결정됩니다.

---

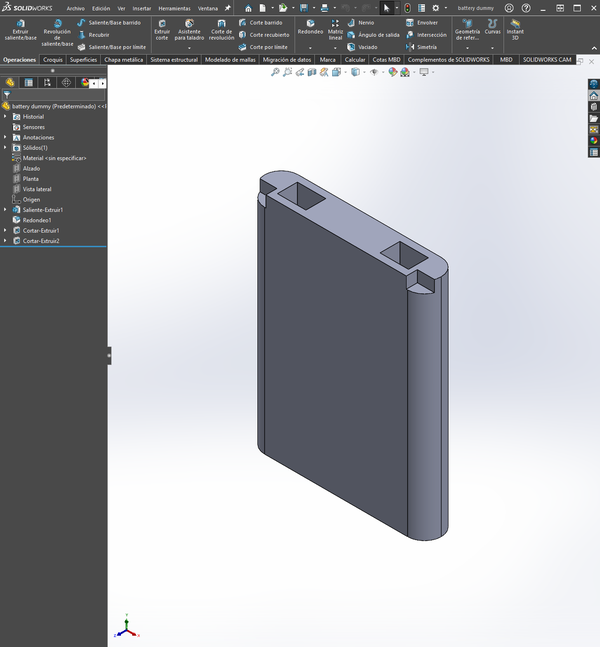

STEP 4. 3D CAD로 배터리 더미 어댑터 설계

1. CAD 소프트웨어(SolidWorks, FreeCAD 또는 Fusion 360)를 엽니다.
2. 2단계에서 측정한 치수를 사용하여 새 파트를 생성합니다.
3. 다음 요소를 포함하여 배터리 더미 어댑터를 설계합니다:
4. 기존 배터리의 외형 치수에 맞는 외부 셸
5. 기존 배터리의 접점이 있던 위치에 정확히 배치된 두 개의 접점
6. 전자담배 셀에서 나오는 전선을 안전하게 배선할 수 있는 내부 공간
7. 배터리 수납부에 부드럽게 밀어 넣을 수 있도록 약간의 테이퍼 또는 턱
8. 슬라이딩 결합을 위한 공차 ±0.5mm
9. 접점 설계:
10. 양극 및 음극 접점을 납땜할 위치에 작은 원통형 포켓 두 개(직경 3~4mm)를 만듭니다.
11. 단락을 방지하기 위해 접점 사이에 최소 2mm의 플라스틱을 남깁니다.
12. 스프링 접점이나 납땜 지점을 고정할 얇은 벽(2~3mm)을 추가하는 것도 고려합니다.
13. 설계 예시:
14. 본체: 38mm × 30mm × 15mm(측정값에 맞게 조정)
15. 접점 포켓: 기존 배터리 접점 위치에 배치한 직경 4mm 원형 포켓
16. 케이블 배선: 전선을 위한 측면의 작은 채널 또는 구멍(2~3mm)
17. 3D 프린팅을 위해 STL 파일로 저장합니다.

---

STEP 5. 배터리 더미 하우징 프린트

1. 프린터 설정:
2. 재료: PLA 또는 PETG(PETG가 더 유연하고 내구성이 높음)
3. 인필: 20~30%(강도와 프린트 시간의 균형)
4. 레이어 높이: 디테일을 위해 0.2mm
5. 서포트: 오버행에 필요한 경우 활성화
6. 배터리 더미 어댑터를 출력하세요.
7. 후처리:
8. 서포트 재료를 조심스럽게 제거하세요
9. 120-240방 사포로 거친 가장자리를 다듬으세요
10. 배터리 수납부에 시험 장착하세요—부드럽게 들어가야 합니다
11. 완벽하게 맞을 때까지 마찰이 생기는 부분을 줄이나 사포로 다듬으세요

---

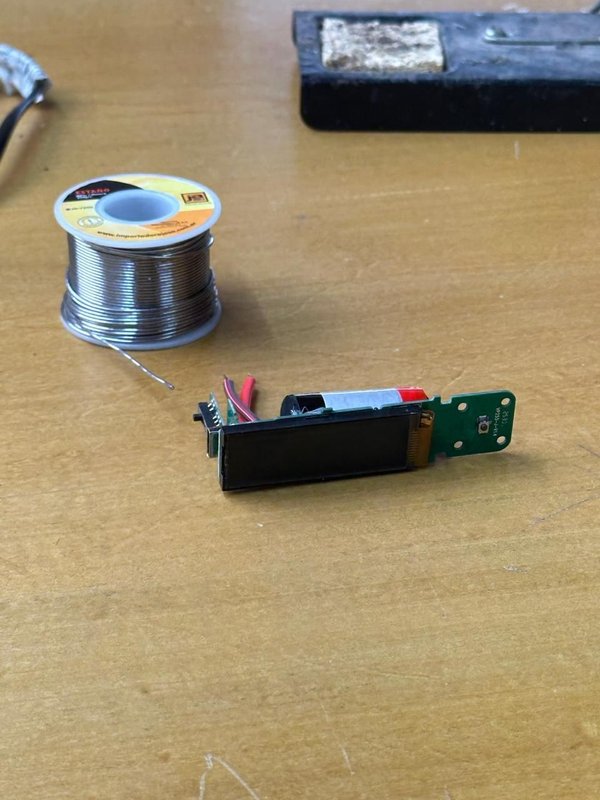

STEP 6. Vape Battery 단자를 준비하세요

1. 멀티미터를 사용하여 배터리 전압을 확인하세요(충전된 리튬 이온 셀은 약 3.7-4.2V로 표시되어야 합니다).
2. 22-24 AWG 구리선 두 조각에서 피복을 약 5mm 조심스럽게 벗기세요—이 선들이 양극 및 음극 리드가 됩니다.
3. 납땜으로 전선 끝을 미리 주석 도금하세요(전선 끝을 가열한 뒤 납땜을 발라 균일하게 코팅합니다). 이렇게 하면 최종 연결부가 더 깔끔해집니다.
4. 배터리 접점의 경우:
5. Vape Battery에 납땜 패드가 있으면 플럭스로 깨끗이 닦으세요
6. 스프링 접점이 있으면 미리 주석 도금한 전선을 접점에 직접 조심스럽게 납땜하세요
7. 실수로 단락되는 것을 방지하기 위해 각 납땜 연결부에 열수축 튜브를 씌우세요
8. 연결부가 완전히 식을 때까지 기다리세요 진행하기 전에

---

STEP 7. 배터리 더미 어댑터에 접점을 납땜하세요

1. 접점 포켓이 위를 향하도록 배터리 더미를 배치하세요.
2. 미리 주석 도금한 각 전선을 해당 접점 포켓에 삽입하세요(양극은 +, 음극은 -).
3. 납땜 인두를 사용하여 전선을 조심스럽게 납땜해 견고한 기계적·전기적 연결을 만드세요:
4. 전선과 접점 모두에 플럭스를 바르세요
5. 인두로 두 부품을 2-3초 동안 가열하세요
6. 견고한 납땜부가 형성되도록 납을 공급하세요
7. 식히세요—식는 동안 조립체를 움직이지 마세요
8. 연결부를 보강하세요:
9. 접촉 면적과 기계적 강도를 높이기 위해 구리 접촉 스트립이나 스프링 접점을 같은 포켓에 조심스럽게 납땜하세요
10. 이렇게 하면 신뢰성이 높아지고 배터리 접촉이 개선됩니다
11. 노출된 모든 납땜 연결부를 열수축 튜브로 덮고 열을 가해 밀봉하세요.

---

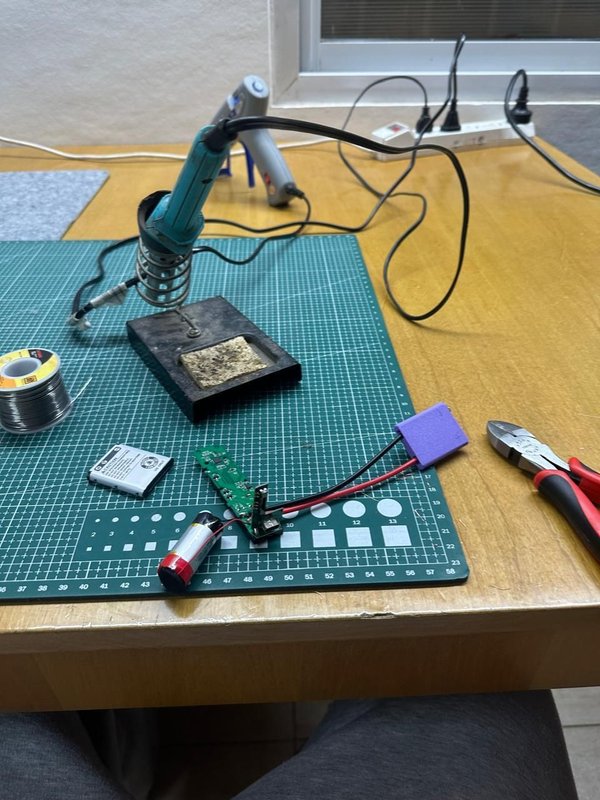

STEP 8. Vape Battery를 더미 어댑터에 연결하세요

1. 연결 전 최종 점검:
2. 멀티미터를 사용하여 양극과 음극 리드 사이에 단락이 없는지 확인하세요
3. 이 단계에서는 저항이 매우 높거나 무한대(개방 회로)여야 합니다
4. Vape Battery에서 더미 어댑터까지 전선을 배선하세요:
5. 전선을 직접 납땜하거나,
6. 분리 가능한 연결을 위해 소형 크림프 커넥터를 사용할 수 있습니다(고급 방법)
7. Vape Battery의 양극 전선을 더미 어댑터의 양극 리드에 납땜하세요.
8. 음극 전선을 음극 리드에 납땜하세요.
9. 각 연결부에 열수축 튜브를 씌우세요.
10. 멀티미터로 연결을 테스트하세요: 전압은 Vape Battery의 공칭 전압(3.7V 또는 배터리에 표시된 정격 전압)으로 측정되어야 합니다.

---

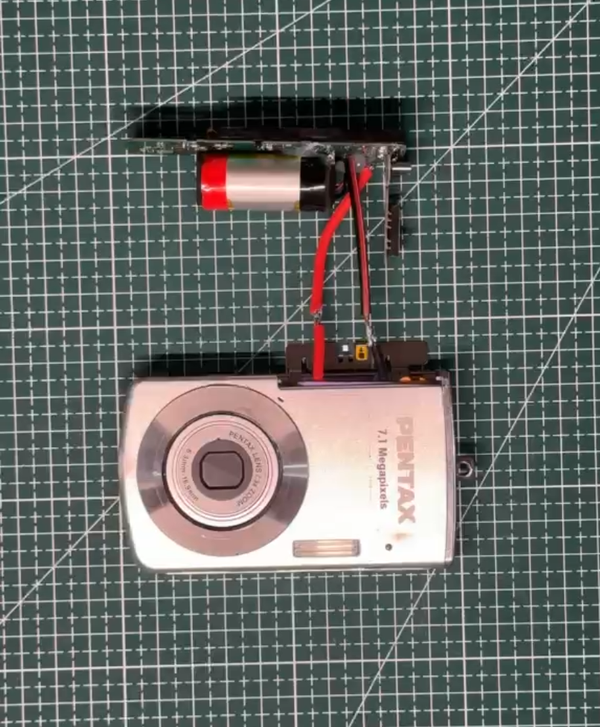

STEP 9. 조립체를 테스트하세요

더 진행하기 전에 반드시 수행해야 하는 중요한 단계입니다.

1. 부착된 Vape Battery와 더미 어댑터를 Pentax Optio M30의 배터리 수납부에 조심스럽게 삽입하세요.
2. 배터리 수납부 덮개를 닫으세요.
3. 카메라 전원을 켜 보세요:
4. LED 표시등이 켜져야 합니다
5. 카메라가 배터리를 인식해야 합니다
6. 전원 버튼을 누르세요
7. 작동한다면: 훌륭합니다! 기본 배터리 교체가 정상적으로 작동합니다. 사진을 촬영하여 모든 기능이 작동하는지 확인하세요.
8. 작동하지 않는다면:
9. 멀티미터로 전압을 확인하세요—배터리 공칭 전압과 일치해야 합니다
10. 접점 압력을 확인하세요—접점을 조정하거나 위치를 다시 잡아야 할 수 있습니다
11. 면봉과 이소프로필 알코올로 접촉면을 청소하세요
12. 다시 시도하세요

---

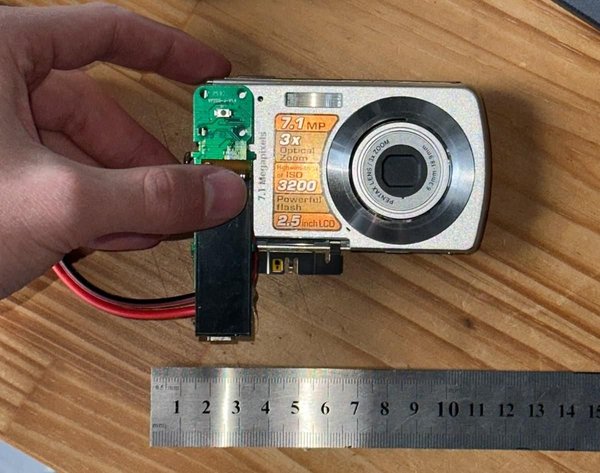

STEP 10. 하우징 설계를 위해 전체 조립체를 측정하세요

더미 어댑터가 카메라 내부에서 작동하면:

1. 완성된 조립체(카메라 + 배터리 + 더미 어댑터)의 외부 치수를 측정하세요.
2. 배터리 더미 조립체가 배터리 칸에서 얼마나 돌출되는지 측정합니다.
3. 새 배터리를 장착한 카메라를 모든 각도에서 촬영합니다.
4. 보호 하우징이 있으면 유용할 수 있는 어색한 틈이나 영역을 확인합니다.

이 측정이 필요한 이유는 무엇인가요? 3D 프린팅 하우징 외부는 vape 배터리 셀을 보호하고 전문적인 외관을 제공합니다.

---

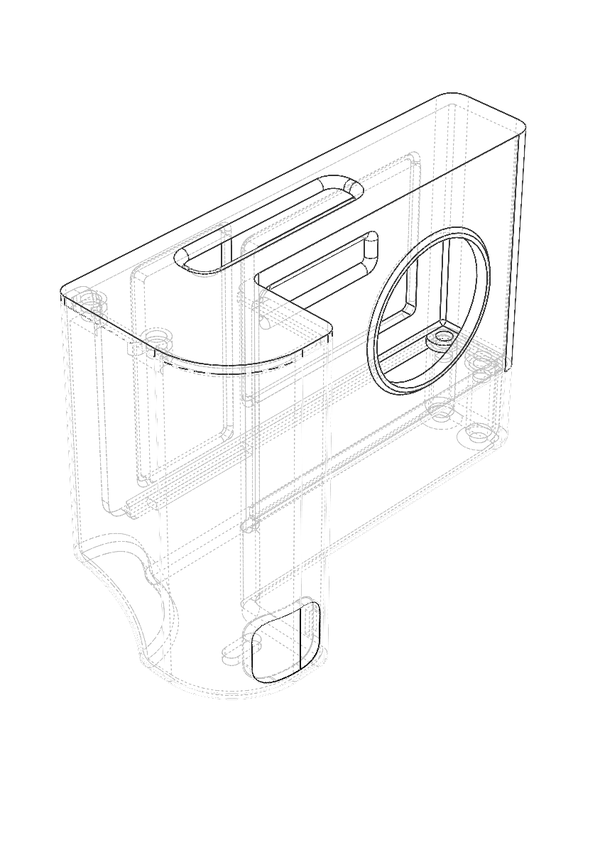

STEP 11. SolidWorks에서 보호 하우징 설계

1. 완성된 조립체 측정값을 가지고 SolidWorks로 돌아갑니다.
2. 다음 조건을 충족하는 외부 하우징 셸을 설계합니다:
3. vape 배터리 셀을 감싸고(1~2mm 여유 공간 포함)
4. 기존 배터리와 동일한 전체 폼 팩터를 유지하며
5. 네오디뮴 자석을 위한 작은 포켓 2개를 포함하고(카메라 내부 또는 금속 표면에 단단히 장착하기 위한 용도)
6. 매끄럽고 마감된 외관을 가지며
7. 노출된 전선을 한쪽 가장자리를 따라 깔끔하게 배치합니다
8. 설계 고려 사항:
9. 자석 포켓: 직경 6~8mm × 깊이 3~4mm, 하우징의 하단 또는 후면에 배치
10. 케이블 출구: 폭 3mm × 높이 5mm의 매끄러운 배선 채널
11. 외부 마감: 원하는 경우 약간 광택이 나는 외관(샌딩 및 실링으로 구현)
12. 공차: 끼워 맞춤을 위해 ±0.3mm
13. STL로 내보냅니다.

---

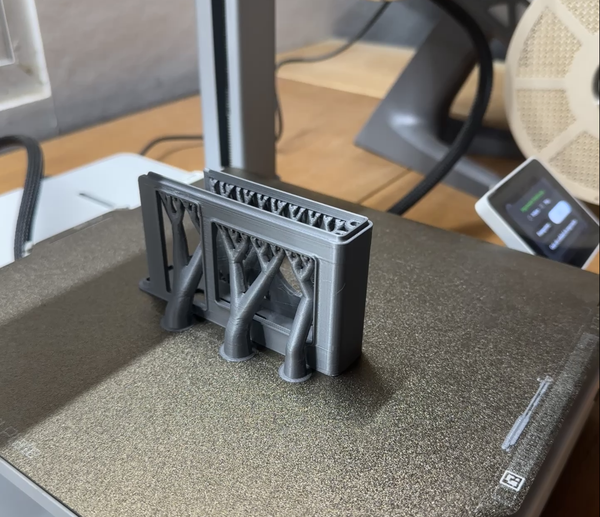

STEP 12. 최종 보호 하우징 출력

1. 출력 설정:
2. 재료: PLA 또는 PETG
3. 인필: 15~20%(외관용 부품이므로 구조적 필요성이 낮음)
4. 레이어 높이: 매끄러운 마감을 위해 0.15mm
5. 서포트: 설계가 자체 지지되는 경우 최소 또는 없음
6. 하우징 셸을 출력합니다.
7. 완성된 외관을 위한 후처리:
8. 먼저 120방으로 샌딩한 다음, 매끄럽게 마감하기 위해 240방으로 샌딩합니다
9. 내구성과 광택을 위해 선택적으로 투명 코팅 스프레이 페인트를 도포합니다
10. 완전히 건조시킵니다

---

STEP 13. 자석 삽입 및 조립

1. 자석 준비:
2. 장착을 견고하게 하기 위해 작은 네오디뮴 자석 2개를 사용합니다
3. 아직 자석을 전자 부품에 직접 접촉시키지 마십시오. 데이터가 손상되거나 회로에 영향을 줄 수 있습니다
4. 자석 포켓 안쪽에 실리콘 접착제를 얇게 도포합니다:
5. 각 포켓에 자석을 하나씩 넣습니다
6. 눌러 고정합니다(너무 많이 채우지 마십시오. 접착제가 표면과 평평해야 합니다)
7. 2~3시간 동안 경화시킵니다(접착제 설명서를 확인하십시오)
8. 선택 사항: 자석이 너무 강하거나 간섭을 일으킬 위험이 있다면, 설치하기 전에 얇은 플라스틱 필름 또는 비철 재료로 감쌉니다.

---

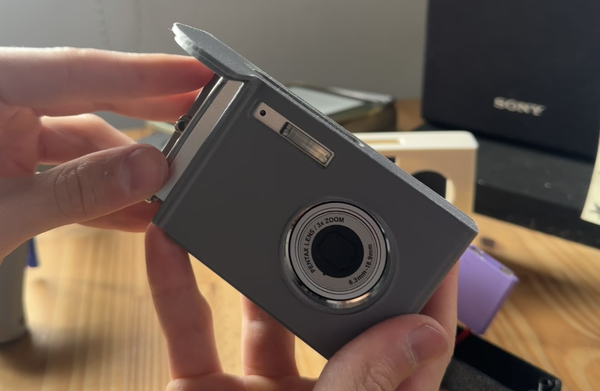

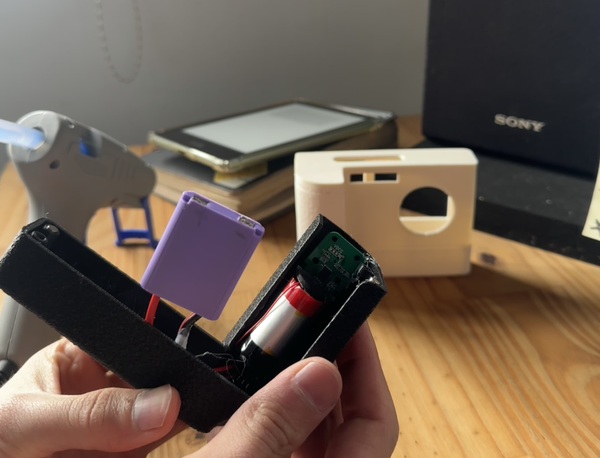

STEP 14. 보호 하우징 통합

1. vape 배터리 조립체에 보호 하우징을 시험 장착합니다:
2. 더미 어댑터와 배터리 위로 부드럽게 밀어 넣을 수 있어야 합니다
3. 카메라의 배터리 칸 도어 작동을 방해하지 않는지 확인합니다
4. 더미 어댑터와 접촉하는 하우징 내부 후면에 실리콘 접착제를 도포합니다:
5. 둘레를 따라 가느다란 비드 형태로 도포합니다
6. 이렇게 하면 하우징이 조립체에 고정됩니다
7. 대체 조립 방법: 분리 가능한 설계를 원한다면 이 단계를 건너뛰고 자석 위치 고정만 사용합니다.
8. 보호 하우징을 배터리 조립체에 밀어 넣습니다.
9. 실리콘을 4~6시간 동안 경화시킵니다(사용 중인 접착제의 설명서를 확인하십시오).

---

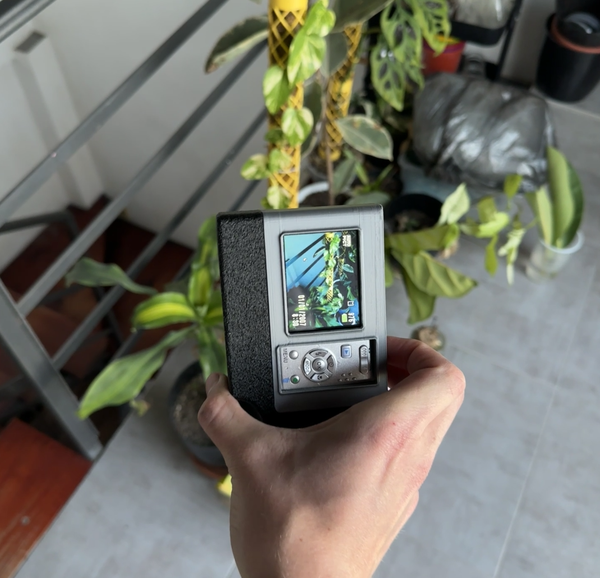

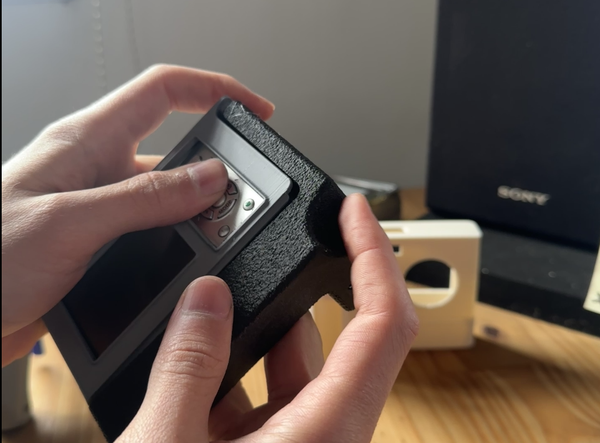

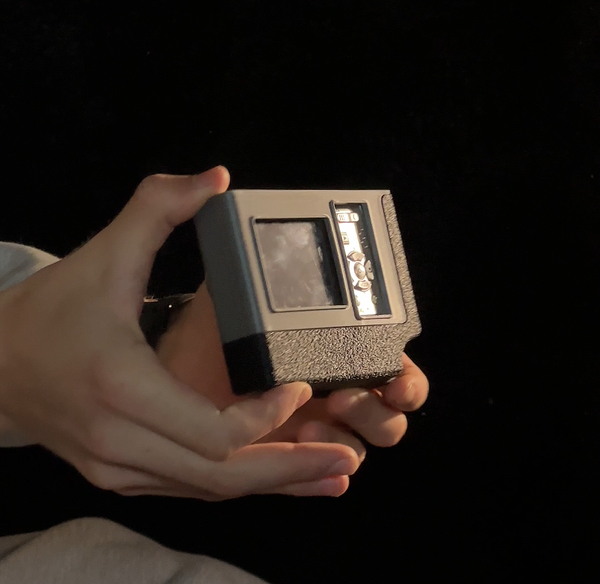

STEP 15. : 최종 조립 및 테스트

1. 하우징 접착제가 완전히 경화되면 전체 조립체를 카메라의 배터리 칸에 다시 삽입합니다.
2. 배터리 도어를 닫고 완전히 닫히는지 확인합니다.
3. 카메라의 전원을 켜고 다음을 테스트합니다:
4. 정상적으로 부팅됩니까?
5. 사진을 촬영할 수 있습니까?
6. 플래시가 작동합니까(장착된 경우)?
7. 배터리 잔량 표시기를 테스트합니다(사용 가능한 경우)
8. 기능 테스트:
9. 테스트 사진을 10~20장 촬영합니다
10. 카메라 화면에서 사진을 확인하거나 USB를 통해 컴퓨터로 전송합니다
11. 이미지 품질과 카메라 작동 상태를 확인합니다
12. 축하합니다! 이제 여러분의 Pentax Optio M30이 지속 가능한 전자 폐기물 부품으로 되살아났습니다.

---

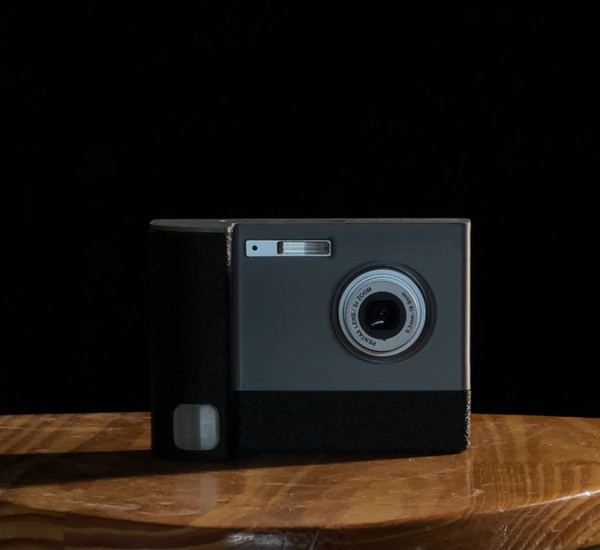

STEP 16. 팁 및 문제 해결

카메라 전원이 켜지지 않음:

1. 멀티미터로 배터리 전압을 확인합니다(약 3.7V가 표시되어야 함)
2. 접점이 깨끗한지 확인합니다—이소프로필 알코올로 청소합니다
3. 접점의 압력이나 위치를 약간 조정합니다
4. 극성이 올바른지 확인합니다(+는 +에, -는 -에 연결)

전원이 간헐적으로 끊김:

1. 접점이 느슨할 수 있습니다—필요하면 다시 납땜합니다
2. 더미 어댑터의 위치를 약간 조정해 봅니다
3. 배터리 접점에 접점 세척제를 바릅니다

하우징이 맞지 않음:

1. 조립물을 다시 측정하고 3D 설계가 정확한지 확인합니다
2. 접착하기 전에 시험 장착합니다—필요하면 사포질합니다
3. 필요하면 내부 치수를 약간 크게 하여 출력합니다

배터리가 빠르게 방전됨:

1. 오래된 카메라에 리튬 이온 셀로 전원을 공급하면 이는 정상입니다
2. Pentax는 vape 장치가 감당하도록 설계된 것보다 더 많은 전류를 끌어옵니다
3. 이를 개념 증명으로 생각하고, 매일 사용하려면 더 큰 배터리로 업그레이드하세요

3D 프린트 표면이 거침:

1. 사포질 순서: 120 → 240 → 320방
2. 광택 마감을 원하면 투명 코팅 스프레이 페인트를 바릅니다
3. 매끄러운 레이어를 위해 0.1mm 레이어 높이로 출력합니다(출력 시간이 더 오래 걸림)

---

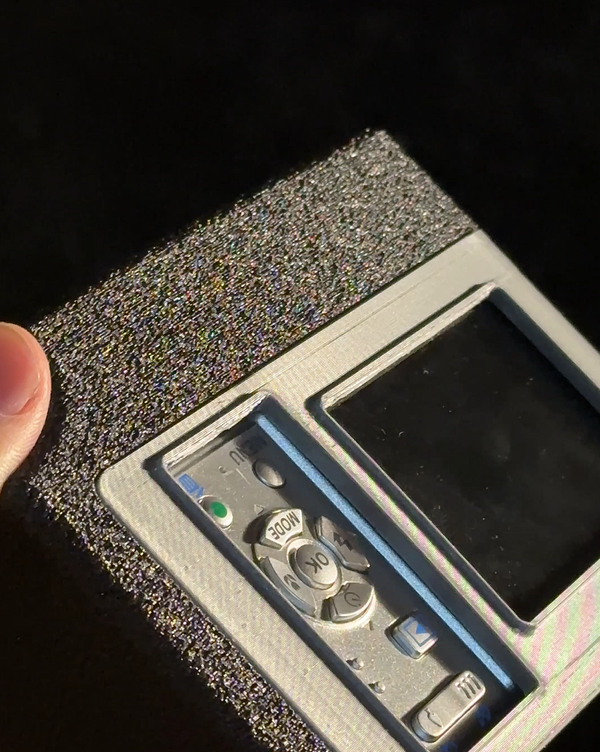

STEP 17. 마무리하며

이 프로젝트는 다음과 같은 몇 가지 유용한 메이커 기술을 보여 줍니다:

1. 전자공학: 납땜, 배터리 취급, 회로 이해
2. CAD 설계: 3D 모델링, 공차 설정, 공학적 사고
3. 제조: 3D 프린팅, 후처리, 마감
4. 지속 가능성: 전자 폐기물 회수, 부품 재사용, 순환형 설계

되살아난 Pentax Optio M30은 이제 빈티지 기술과 현대 기술을 연결하는 화제의 작품이자 작동하는 카메라입니다. 결과물과 사진을 커뮤니티와 공유해 보세요!

---

STEP 18. 안전 참고 사항

1. 리튬 배터리: 단락되면 화재가 발생하거나 폭발할 수 있습니다. 연결하기 전에 항상 극성을 확인하세요.
2. 납땜: 적절한 환기를 실시하세요. 무연 납땜은 플럭스 흄을 방출하므로 환기가 잘되는 곳에서 작업하세요.
3. 3D 프린팅: 프린터에 적절한 냉각 기능이 있는지 확인하세요. 장시간 출력 중에는 자리를 비운 채 두지 마세요.
4. 네오디뮴 자석: 전자 기기, 신용카드 및 의료용 임플란트에서 멀리 두세요. 다른 자석과 떨어진 안전한 곳에 보관하세요.

---
