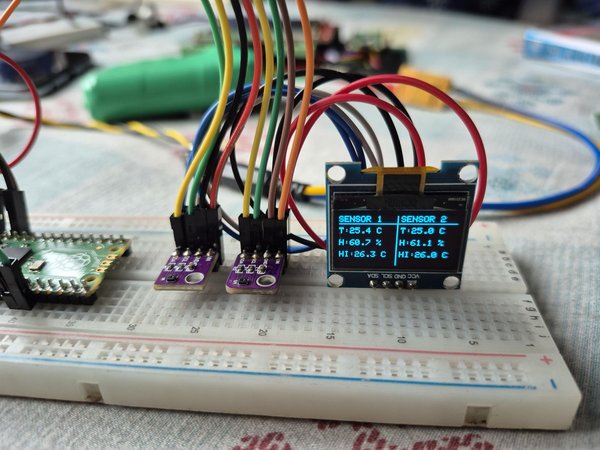

이 튜토리얼에서는 다음을 만드는 방법을 보여드리겠습니다. 두 개의 센서를 사용하는 온도, 습도 및 열지수 모니터링 시스템 인 산업용 등급 SHT41 온도 및 습도 센서두 개와 Raspberry Pi Pico, 그리고 범용 128×64 I²C OLED 디스플레이입니다.

또한 이 프로젝트에 사용한 Arduino 코드와 회로도 도 제공합니다.

또한 SHT41과 DHT22를 실용적으로 비교한 내용을 포함하여 전체 실험 과정을 기록한 상세한 YouTube 동영상도 제작했습니다. 기본적인 “장난감” 센서와 산업용 등급 센서의 차이를 직접 경험한 내용과 함께 시연했습니다.

관심이 있다면 전체 동영상은 여기에서 시청할 수 있습니다- https://youtu.be/gvT-3zCykAo



STEP 1. 준비물

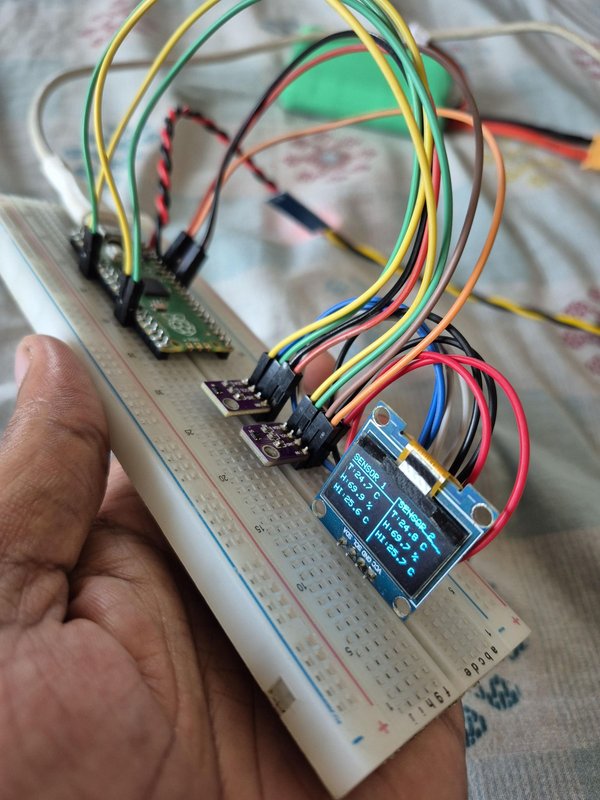

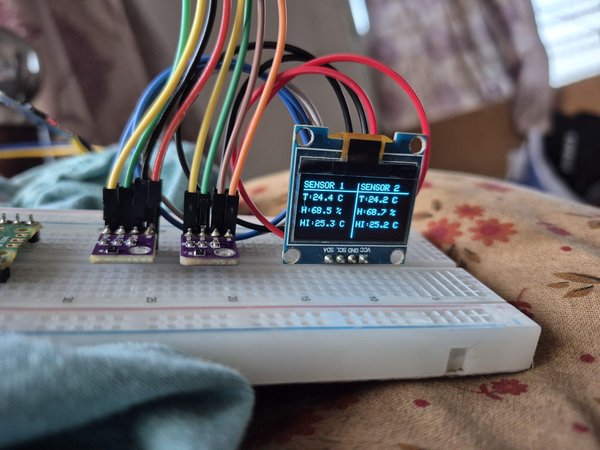

준비물


준비물


  1. SHT41 1개 또는 2개
  2. Raspberry Pi Pico
  3. 수-수 점퍼 케이블
  4. 128*64 OLED 디스플레이
  5. 브레드보드
  6. USB 케이블



STEP 2. SHT41과 DHT22 비교

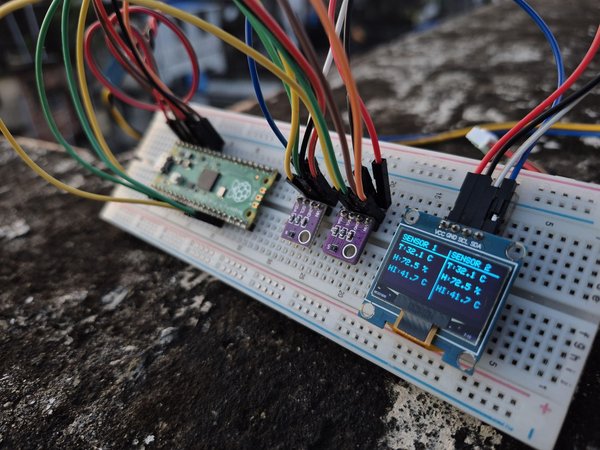

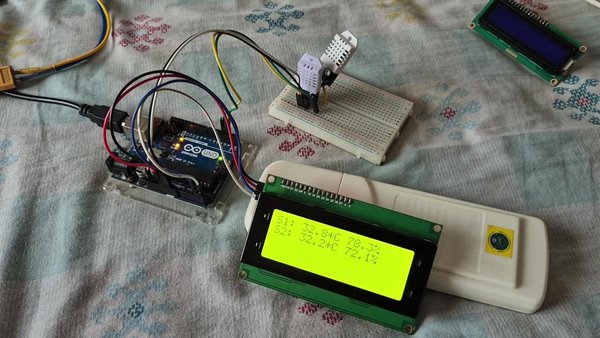

SHT41과 DHT22 비교


SHT41과 DHT22 비교


또한 매우 인기 있고 저렴한 DHT22 센서와 SHT41을 비교하는 상세한 동영상도 제작했습니다.

이 테스트에서는 DHT22 센서 2개와 SHT41 센서 2개를 동시에 사용했습니다. 두 DHT22 센서의 데이터는 눈에 띄는 차이를 보였지만, 공장에서 보정된 SHT41 센서들은 매우 유사한 측정값을 보였으며 때로는 측정값이 정확히 같기도 했습니다.

관심이 있다면 YouTube 동영상 링크를 여기에 첨부했습니다- https://youtu.be/gvT-3zCykAo

비교를 즐겁게 시청하시기 바랍니다!



STEP 3. 회로도

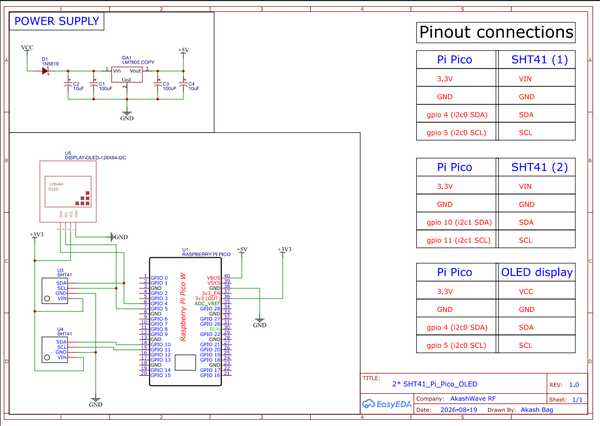

회로도


회로도에서 볼 수 있듯이 SHT41 센서 2개를 사용했습니다.

하지만 이 프로젝트는 SHT41 센서 하나만사용해서도 구현할 수 있습니다. 센서 하나가 연결되지 않으면 디스플레이에는 해당 센서에 대해 "Sensor Not Found" 가 표시되고, 연결된 센서는 계속 정상적으로 측정값을 표시합니다.

Raspberry Pi Pico를 사용하는 이유

SHT41에는 I²C 주소를 변경하는 핀이 없습니다. 두 센서가 동일한 I²C 주소를 사용하므로 두 센서를 동일한 I²C 버스에 연결하면 주소 충돌이 발생합니다.

Raspberry Pi Pico는 두 개의 별도 I²C 인터페이스인 I²C0과 I²C1을 갖추고 있어 이 문제를 해결합니다. 따라서 각 I²C 버스에 SHT41 센서를 하나씩 연결하여 두 센서를 독립적으로 사용할 수 있습니다.


이 주제에 관한 YouTube 동영상에서 이 회로도를 자세히 설명했으니, 관심이 있다면 여기를 클릭하여 시청하세요- https://youtu.be/gvT-3zCykAo



STEP 4. Arduino 코드

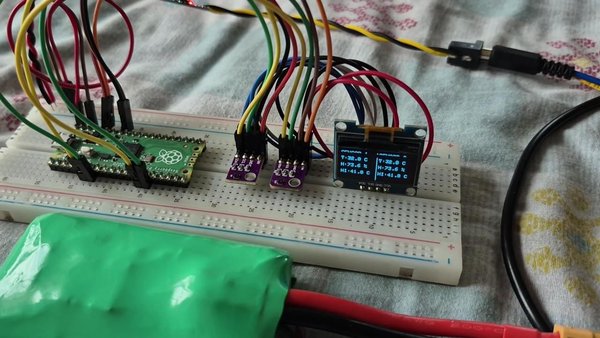

Arduino 코드


제공된 Arduino 코드를 그대로 복사하여 Raspberry Pi Pico에 업로드하면 됩니다.

#include <Wire.h>
#include <Adafruit_SHT4x.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

// ---------- I2C Pins ----------
#define I2C0_SDA 4
#define I2C0_SCL 5

#define I2C1_SDA 10
#define I2C1_SCL 11

// ---------- OLED ----------
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_ADDRESS 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

// ---------- Sensor Objects ----------
Adafruit_SHT4x sht1;
Adafruit_SHT4x sht2;

bool sensor1_ok = false;
bool sensor2_ok = false;

// ---------- Heat Index ----------
float computeHeatIndexC(float tempC, float humidity)
{
float tempF = tempC * 9.0 / 5.0 + 32.0;

float hiF =
-42.379 +
2.04901523 * tempF +
10.14333127 * humidity -
0.22475541 * tempF * humidity -
0.00683783 * tempF * tempF -
0.05481717 * humidity * humidity +
0.00122874 * tempF * tempF * humidity +
0.00085282 * tempF * humidity * humidity -
0.00000199 * tempF * tempF * humidity * humidity;

return (hiF - 32.0) * 5.0 / 9.0;
}

// ---------- Check Sensor Presence ----------
bool devicePresent(TwoWire &bus, uint8_t address)
{
bus.beginTransmission(address);

return (bus.endTransmission() == 0);
}

// ---------- OLED Display ----------
void updateOLED(
bool sensor1_present,
float temp1,
float hum1,
float HI1,
bool sensor2_present,
float temp2,
float hum2,
float HI2)
{
display.clearDisplay();

// ---------- SENSOR 1 ----------
display.setTextSize(1);
display.setTextColor(SSD1306_WHITE);

display.setCursor(0, 0);
display.println("SENSOR 1");

display.drawLine(0, 9, 63, 9, SSD1306_WHITE);

if (sensor1_present)
{
display.setCursor(0, 14);
display.print("T:");
display.print(temp1, 1);
display.println(" C");

display.setCursor(0, 29);
display.print("H:");
display.print(hum1, 1);
display.println(" %");

display.setCursor(0, 44);
display.print("HI:");
display.print(HI1, 1);
display.println(" C");
}
else
{
display.setCursor(5, 27);
display.println("SENSOR");

display.setCursor(4, 39);
display.println("ERROR");
}

// ---------- SENSOR 2 ----------
display.setCursor(68, 0);
display.println("SENSOR 2");

display.drawLine(64, 9, 127, 9, SSD1306_WHITE);

if (sensor2_present)
{
display.setCursor(68, 14);
display.print("T:");
display.print(temp2, 1);
display.println(" C");

display.setCursor(68, 29);
display.print("H:");
display.print(hum2, 1);
display.println(" %");

display.setCursor(68, 44);
display.print("HI:");
display.print(HI2, 1);
display.println(" C");
}
else
{
display.setCursor(73, 27);
display.println("SENSOR");

display.setCursor(72, 39);
display.println("ERROR");
}

// ---------- Divider ----------
display.drawLine(64, 0, 64, 63, SSD1306_WHITE);

display.display();
}

void setup()
{

pinMode(6, OUTPUT);
Serial.begin(115200);
delay(2000);

Serial.println();
Serial.println("========================================");
Serial.println(" Dual SHT41 Monitor - Raspberry Pi Pico ");
Serial.println("========================================");

// -------- I2C0 --------
Wire.setSDA(I2C0_SDA);
Wire.setSCL(I2C0_SCL);
Wire.begin();

// -------- I2C1 --------
Wire1.setSDA(I2C1_SDA);
Wire1.setSCL(I2C1_SCL);
Wire1.begin();

// -------- OLED --------
if (!display.begin(SSD1306_SWITCHCAPVCC, OLED_ADDRESS))
{
Serial.println("OLED NOT detected");
}
else
{
display.setRotation(0);
display.clearDisplay();
display.setTextColor(SSD1306_WHITE);
display.setTextSize(1);

display.setCursor(22, 20);
display.println("DUAL SHT41");

display.setCursor(28, 35);
display.println("MONITOR");

display.display();

delay(1000);
}

delay(200);

// -------- Sensor 1 --------
if (devicePresent(Wire, 0x44))
{
if (sht1.begin(&Wire))
{
sht1.setPrecision(SHT4X_HIGH_PRECISION);
sht1.setHeater(SHT4X_NO_HEATER);

sensor1_ok = true;
Serial.println("Sensor #1 Found on I2C0");
}
}

if (!sensor1_ok)
{
Serial.println("Sensor #1 NOT detected");
}

// -------- Sensor 2 --------
if (devicePresent(Wire1, 0x44))
{
if (sht2.begin(&Wire1))
{
sht2.setPrecision(SHT4X_HIGH_PRECISION);
sht2.setHeater(SHT4X_NO_HEATER);

sensor2_ok = true;
Serial.println("Sensor #2 Found on I2C1");
}
}

if (!sensor2_ok)
{
Serial.println("Sensor #2 NOT detected");
}
}

void loop()
{
digitalWrite(6, HIGH);
Serial.println();
Serial.println("================================");

// ---------- OLED DATA VARIABLES ----------
float temp1_display = 0;
float hum1_display = 0;
float HI1_display = 0;

float temp2_display = 0;
float hum2_display = 0;
float HI2_display = 0;

bool sensor1_present = false;
bool sensor2_present = false;

// ---------- SENSOR 1 ----------
if (devicePresent(Wire, 0x44))
{
if (!sensor1_ok)
{
if (sht1.begin(&Wire))
{
sht1.setPrecision(SHT4X_HIGH_PRECISION);
sht1.setHeater(SHT4X_NO_HEATER);
sensor1_ok = true;

Serial.println("Sensor #1 Reconnected");
}
}

sensors_event_t hum1, temp1;

sht1.getEvent(&hum1, &temp1);

float HI1 = computeHeatIndexC(
temp1.temperature,
hum1.relative_humidity);

sensor1_present = true;

temp1_display = temp1.temperature;
hum1_display = hum1.relative_humidity;
HI1_display = HI1;

Serial.println("SENSOR #1 (I2C0)");
Serial.print("Temperature : ");
Serial.print(temp1.temperature, 2);
Serial.println(" C");

Serial.print("Humidity : ");
Serial.print(hum1.relative_humidity, 2);
Serial.println(" %");

Serial.print("Heat Index : ");
Serial.print(HI1, 2);
Serial.println(" C");
}
else
{
sensor1_ok = false;

Serial.println("SENSOR #1 (I2C0)");
Serial.println(">>> DISCONNECTED <<<");
}

Serial.println();

// ---------- SENSOR 2 ----------
if (devicePresent(Wire1, 0x44))
{
if (!sensor2_ok)
{
if (sht2.begin(&Wire1))
{
sht2.setPrecision(SHT4X_HIGH_PRECISION);
sht2.setHeater(SHT4X_NO_HEATER);
sensor2_ok = true;

Serial.println("Sensor #2 Reconnected");
}
}

sensors_event_t hum2, temp2;

sht2.getEvent(&hum2, &temp2);

float HI2 = computeHeatIndexC(
temp2.temperature,
hum2.relative_humidity);

sensor2_present = true;

temp2_display = temp2.temperature;
hum2_display = hum2.relative_humidity;
HI2_display = HI2;

Serial.println("SENSOR #2 (I2C1)");
Serial.print("Temperature : ");
Serial.print(temp2.temperature, 2);
Serial.println(" C");

Serial.print("Humidity : ");
Serial.print(hum2.relative_humidity, 2);
Serial.println(" %");

Serial.print("Heat Index : ");
Serial.print(HI2, 2);
Serial.println(" C");
}
else
{
sensor2_ok = false;

Serial.println("SENSOR #2 (I2C1)");
Serial.println(">>> DISCONNECTED <<<");
}

Serial.println("================================");

// ---------- UPDATE OLED ----------
updateOLED(
sensor1_present,
temp1_display,
hum1_display,
HI1_display,
sensor2_present,
temp2_display,
hum2_display,
HI2_display
);

delay(1000);
}

한 가지 참고할 점이 있습니다. 제 프로젝트에서는 브레드보드에 OLED 디스플레이를 거꾸로 장착했습니다. 따라서 디스플레이를 회전하기 위해 다음 함수를 사용했습니다:

display.setRotation(2);

OLED를 일반적인 방향으로 장착했다면 이 줄을 삭제하거나 주석 처리하면 됩니다. 이 코드에 대한 설명도 YouTube 동영상에서 확인할 수 있습니다. 여기를 클릭 하여 확인하세요.
