프로젝트 개요

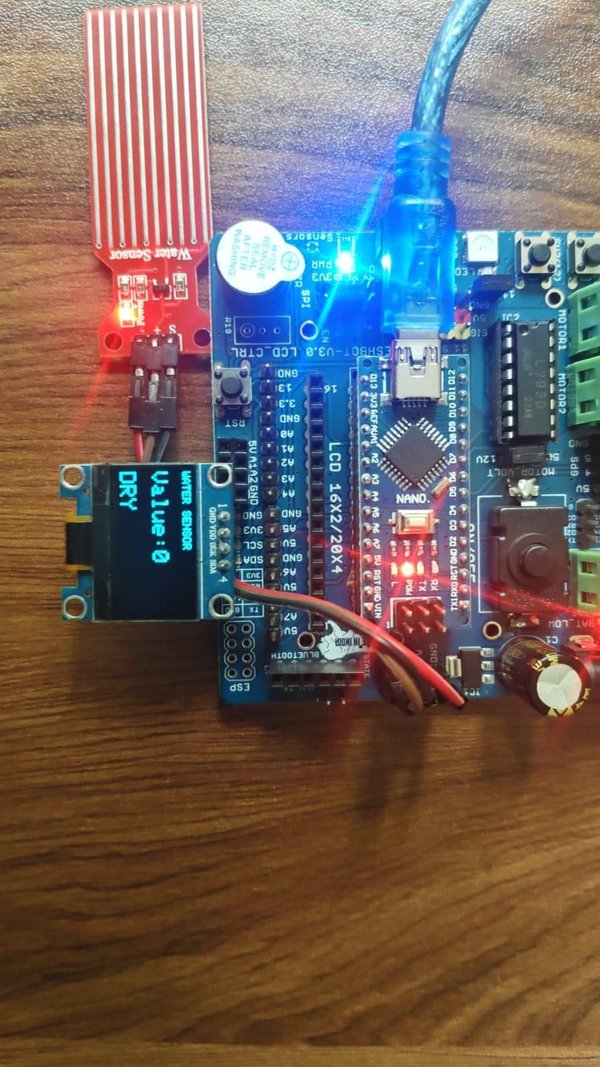

이 프로젝트는 DESHBOT Shield가 장착된 Arduino Nano와 수위 센서및 OLED 디스플레이 를 사용하여 물의 유무와 수위를 감지합니다. 수위 센서는 Arduino Nano에 신호를 보내며, 센서 값은 OLED 화면에 실시간으로 표시됩니다.

수위 센서 신호는 아날로그 핀 A3 에 DESHBOT Shield를 통해 연결됩니다.

---

STEP 1. 준비물

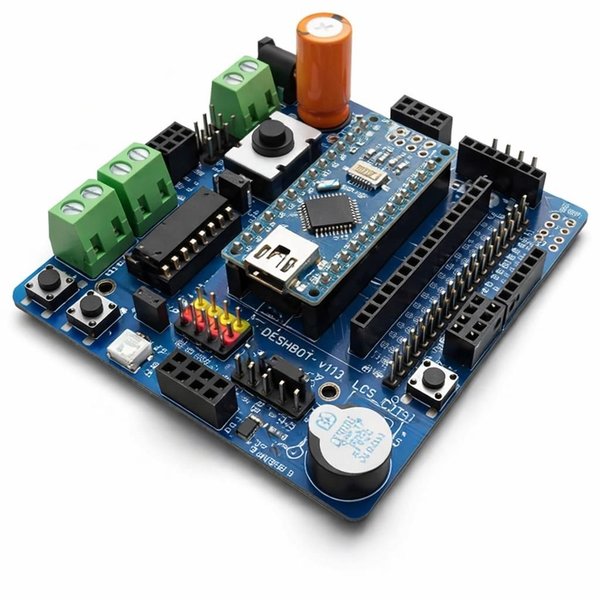

Arduino Nano

DESHBOT Shield

수위 센서 모듈

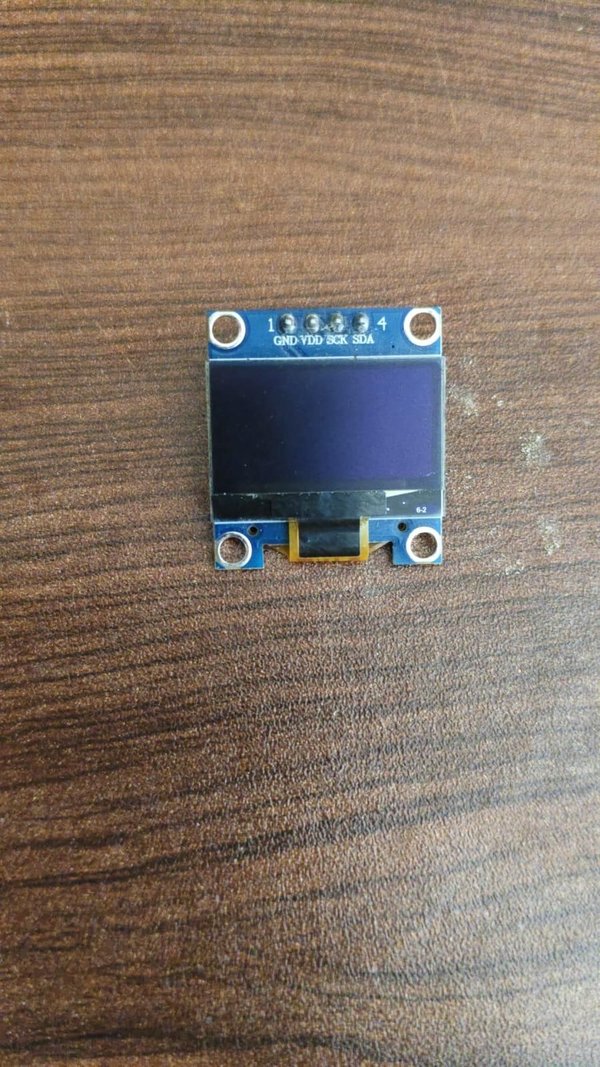

I2C OLED 디스플레이

연결 전선

USB 케이블

---

STEP 2. 연결 방법

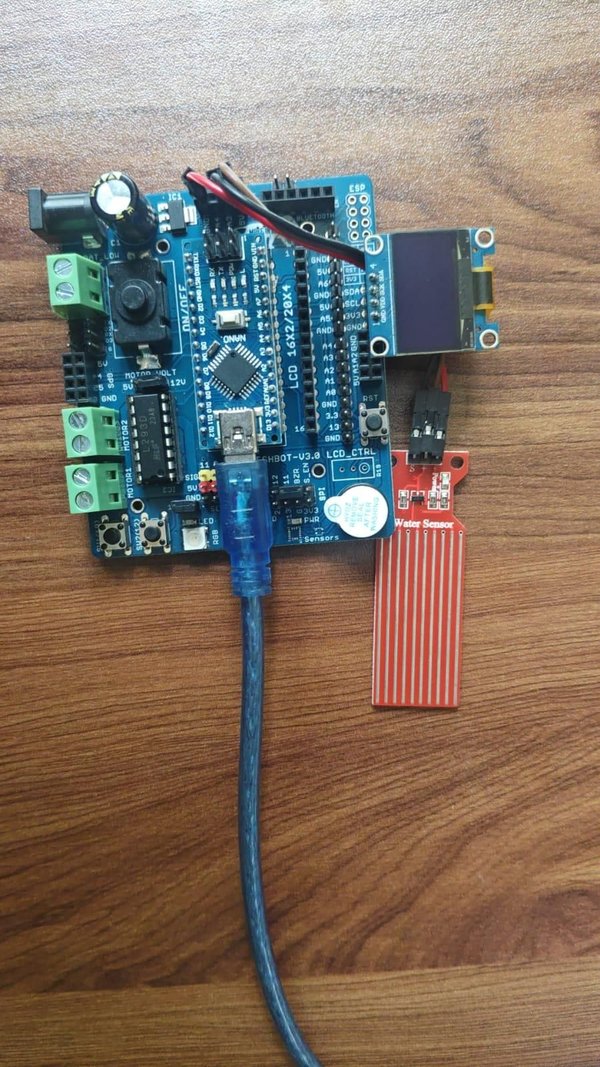

수위 센서 연결

다음과 같이 수위 센서를 DESHBOT Shield에 연결합니다:

1. VCC → 5V
2. GND → GND
3. Signal / AO → A3

OLED 디스플레이 연결

다음과 같이 I2C OLED 디스플레이를 연결합니다:

1. VCC → 5V
2. GND → GND
3. SDA → A4
4. SCL → A5

---

STEP 3. 코딩 및 업로드

Arduino IDE를 엽니다.

Arduino Nano와 DESHBOT Shield를 USB 케이블을 사용하여 컴퓨터에 연결합니다.

Board 메뉴에서 Arduino Nano를 선택합니다.

올바른 Processor 및 COM Port를선택합니다.

필요한 라이브러리를 설치합니다:

1. Adafruit GFX Library
2. Adafruit SSD1306 Library

프로그램에서 수위 센서 신호 핀을 A3 로 정의합니다.

Water Sensor 및 OLED 코드를 Arduino IDE에 복사합니다.

Verify를 클릭하여 프로그램을 컴파일합니다.

Upload를 클릭하여 프로그램을 Arduino Nano로 전송합니다.

센서에 물을 넣고 OLED 디스플레이에서 값이 변하는 것을 관찰합니다.

---

STEP 4. 작동 원리

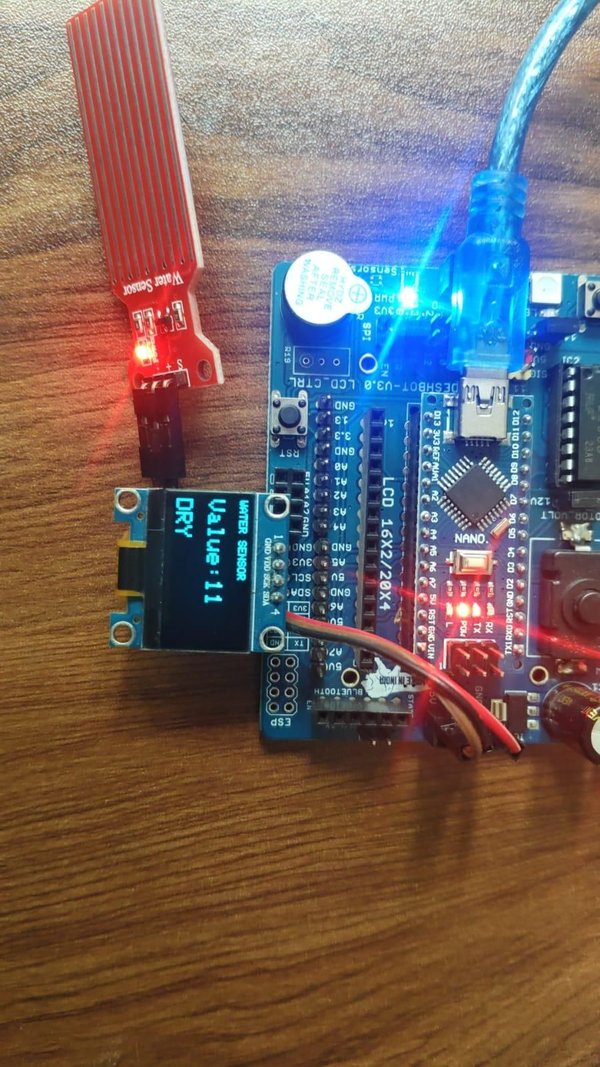

수분 센서는 감지 표면의 물을 감지하여 아날로그 신호를 생성합니다. Arduino Nano는 이 신호를 A3 핀을 통해 읽습니다.

센서 값은 감지된 물의 양에 따라 달라집니다. Arduino는 이 값을 처리하여 OLED 디스플레이로 정보를 전송합니다. OLED에는 물 센서 측정값을 표시하고 물이 감지되었는지 여부를 나타낼 수 있습니다.

---

STEP 5. 응용 분야

1. 누수 감지
2. 빗물 감지 시스템
3. 수위 모니터링
4. 스마트 홈 프로젝트
5. 홍수 경고 프로토타입
6. 교육용 Arduino 프로젝트

---

STEP 6. 결론

해당 Arduino Nano와 DESHBOT Shield를 사용하는 물 센서 모니터링 시스템 은 아날로그 센서를 사용하여 물 감지를 모니터링하는 간단한 프로젝트입니다. 센서 신호는 A3을 통해 읽고, 정보는 OLED 화면에 표시됩니다. 이 프로젝트는 향후 부저, LED, 릴레이 또는 자동 물 제어 시스템을 추가하여 확장할 수 있습니다.

---
