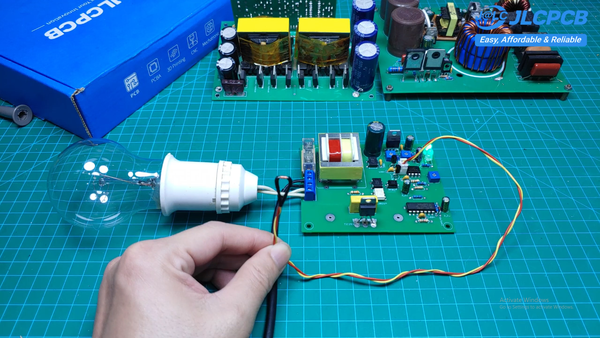

이 프로젝트에서는 KYT84 온도 센서를 사용하여 간단하면서도 실용적인 AC 온도 조절기를 제작했습니다.
이 회로는 다리미, 핫플레이트, 음식 보온기 또는 기타 AC 가열 장치와 같은 가열 장치를 제어하도록 설계되었습니다. 온도 피드백을 사용하여 히터를 자동으로 제어하고 원하는 온도를 유지합니다. JLCPCB에서 제작한 PCB는
또한 0~100% 출력 제어 기능을 제공하여, 다양한 용도에 맞게 가열 출력을 조절할 수 있습니다.

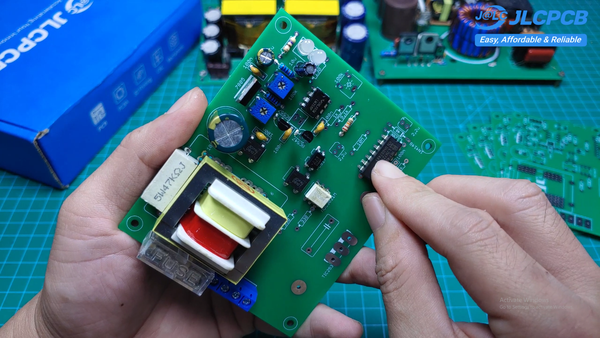

이 프로젝트에 사용된 주요 부품은 KYT84 온도 센서, LM358 연산 증폭기, CD4093, MOC3021 옵토커플러 및 TRIAC입니다.
KYT84 온도 센서
LM358 듀얼 연산 증폭기
CD4093 CMOS 슈미트 트리거 IC
MOC3021 옵토커플러
PC817 옵토커플러
TRIAC
저항기
커패시터
다이오드
트랜지스터
전위차계
5V 전압 조정기
브리지 정류기
퓨즈 및 퓨즈 홀더
나사식 단자대
PCB 기판
연결용 전선
AC 전원 케이블
시험용 전기 다리미
테스트용 전구
멀티미터
오실로스코프
납땜 인두
납땜선

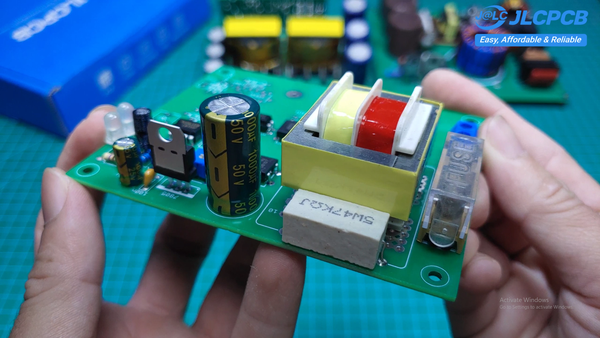

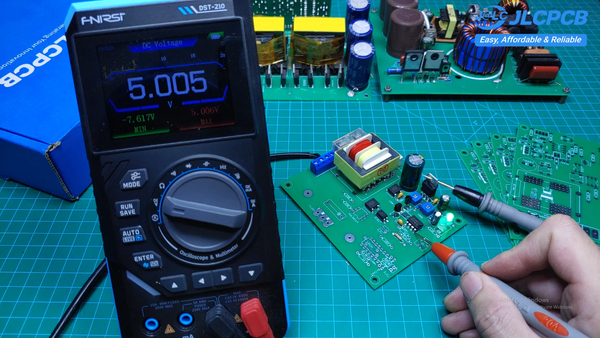

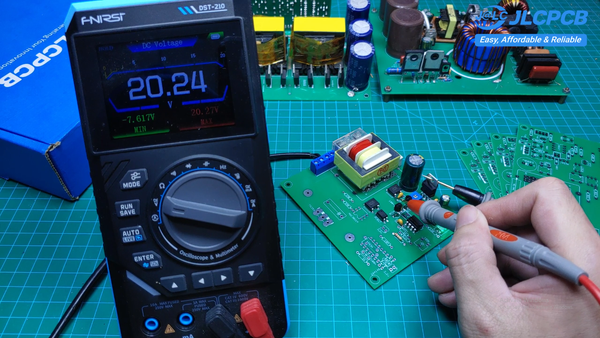

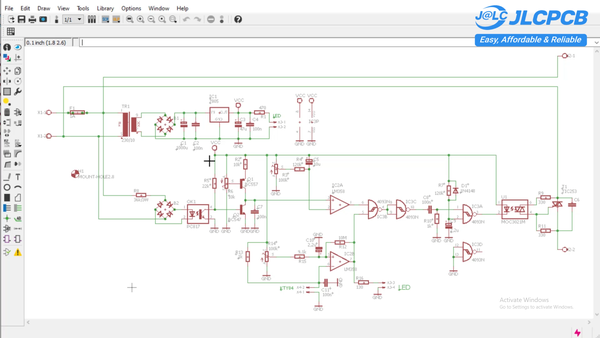

이 회로는 다음과 같은 몇 가지 주요 부분으로 나뉩니다:

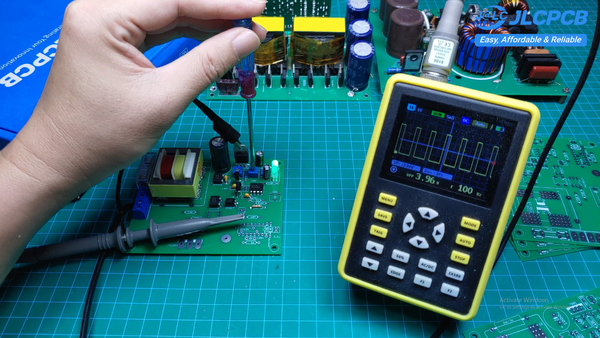

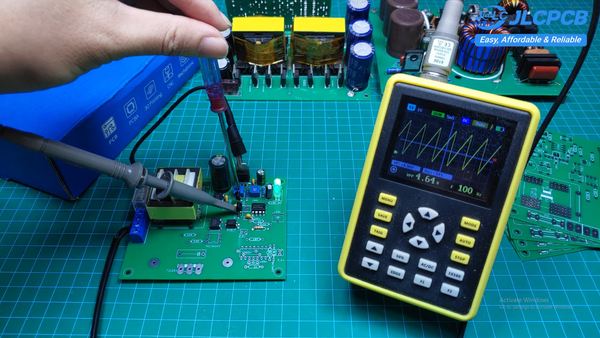

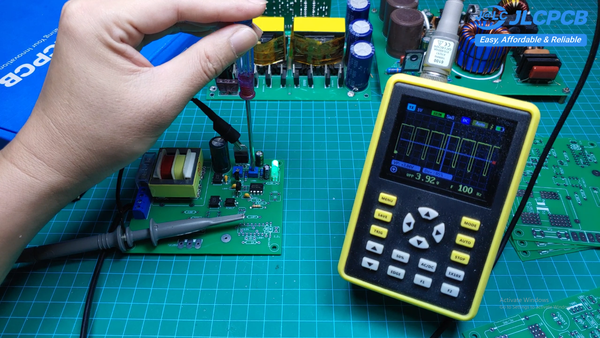

AC 입력은 PC817 옵토커플러를 사용하는 제로 크로스 감지 회로로 모니터링됩니다.
정류 후 신호의 주파수는 100헤르츠 이며 비교기 부분에서 처리됩니다.
LM358은 KYT84 센서의 온도 피드백을 처리합니다. 그런 다음 CD4093은 MOC3021과 TRIAC을 구동하는 데 사용되는 제어 펄스를 생성합니다.
듀티 사이클을 변경하면 출력 전력을 0~100%까지 조정할 수 있습니다.

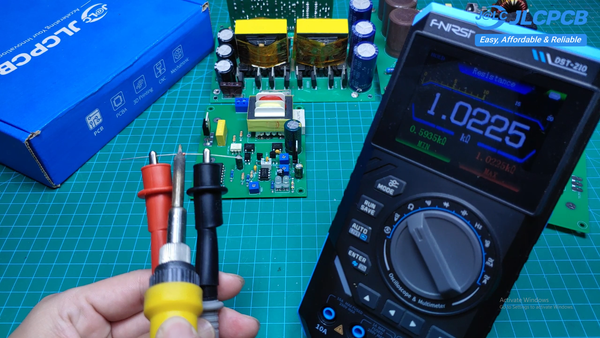

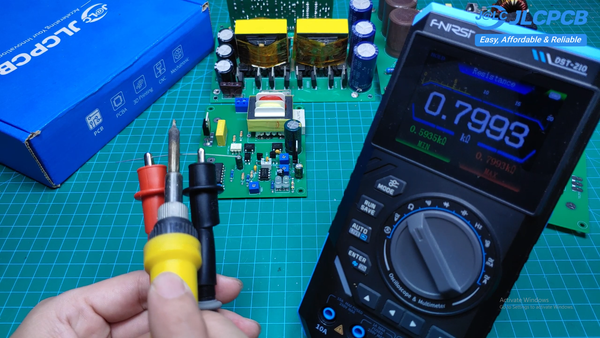

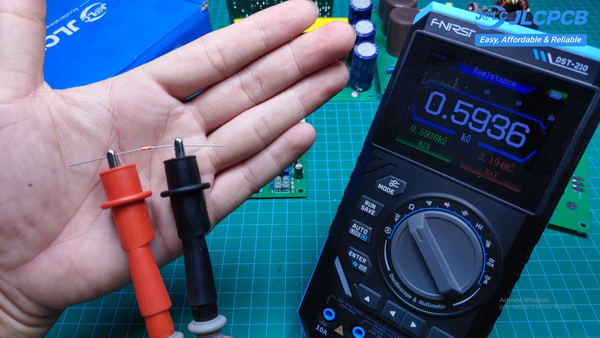

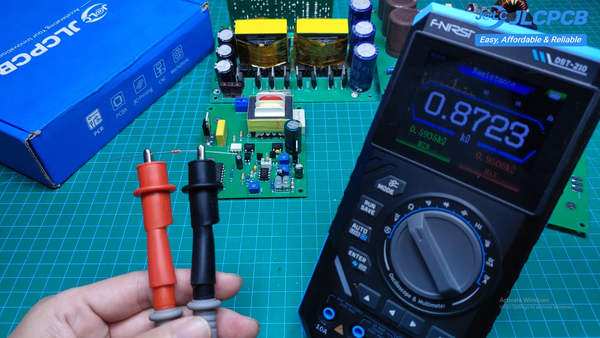

이 프로젝트에서는 KYT84를 온도 감지 소자로 사용합니다.
이 센서의 저항은 온도에 따라 변합니다. 센서가 가열되면 저항이 증가하고, 온도가 낮아지면 저항도 감소합니다.
이러한 저항 변화는 전압 신호로 변환되어 LM358에 의해 처리됩니다.

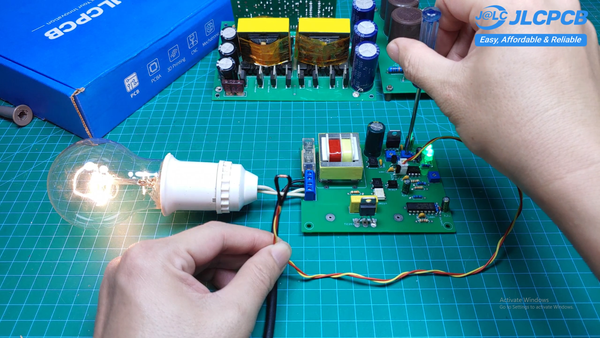

이 회로는 측정된 온도를 미리 설정된 온도와 비교하여 히터를 자동으로 제어합니다.
온도가 설정값보다 낮을 때, 회로는 히터에 전원을 공급합니다.
온도가 상승하여 미리 설정된 값에 도달하면, 제어 회로가 히터의 전력을 줄이거나 차단합니다.
온도가 다시 설정값 아래로 떨어지면 히터가 다시 켜집니다.
이를 통해 회로가 온도를 자동으로 유지할 수 있습니다.

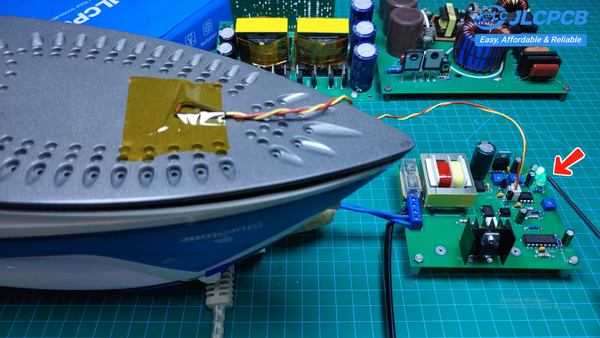

실기 시험에서는 전기 다리미를 가열 부하로 사용했습니다.
작동 과정을 더 쉽게 파악할 수 있도록 전구를 표시등으로 사용했습니다.

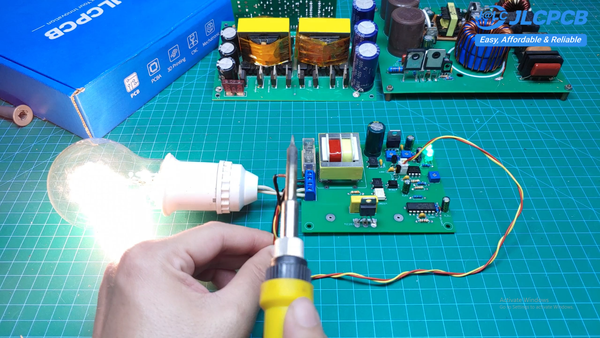

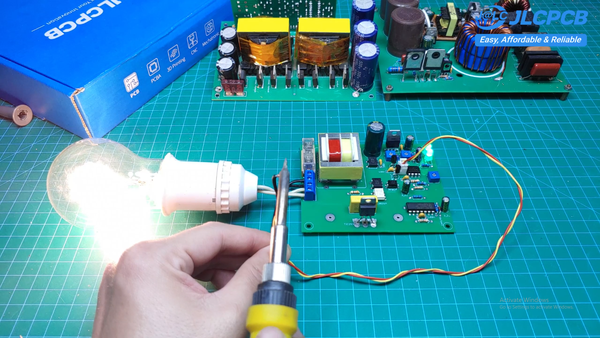

KYT84 센서를 가열하면 센서 온도가 상승하고, 회로가 히터를 차단합니다.
열원을 제거하면 센서의 온도가 서서히 내려갑니다. 온도가 설정값 아래로 떨어지면 회로가 히터를 다시 켭니다.
이는 온도 피드백 시스템의 기본 작동 원리를 보여줍니다.

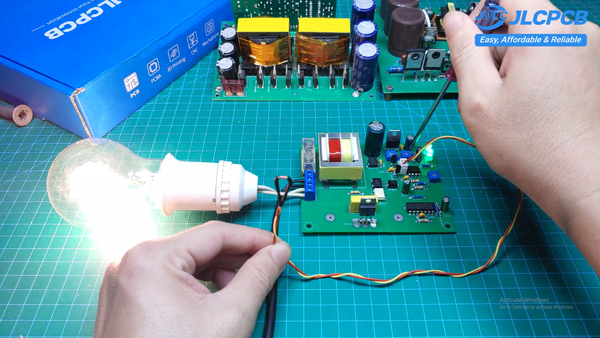

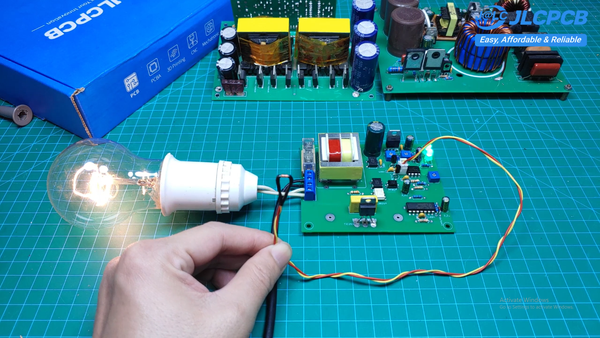

이 회로의 유용한 기능 중 하나는 출력 전력을 조절할 수 있다는 점입니다.
히터에 공급되는 전력은 0~100%범위에서 조절할 수 있으므로, 이 회로는 다양한 가열 용도에 적합합니다.
다음과 같은 경우에 유용할 수 있습니다:
앞으로 이 회로를 표면 실장 부품 납땜용 전용 가열판으로 개발할 계획입니다.

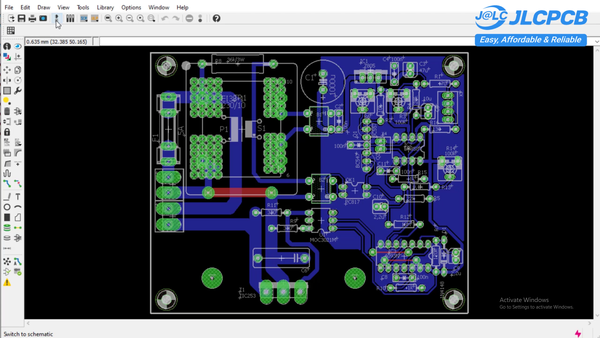

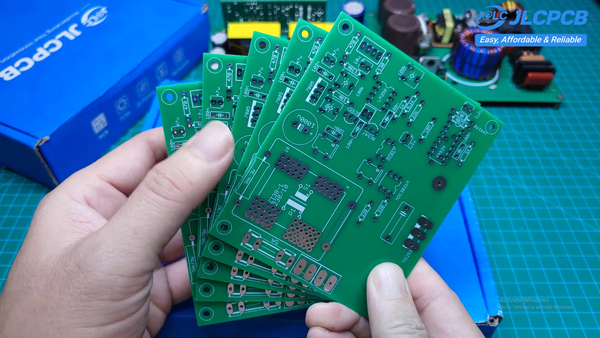

회로를 콤팩트하게 만들고 조립하기 쉽게 하기 위해 이 프로젝트 전용 PCB를 설계했습니다.
이 PCB는 JLCPCB에서 제조되었으며, 완성된 보드의 품질에 깊은 인상을 받았습니다.
부품들은 각각 별도의 기능 구역으로 배치되어 있어, 회로의 조립, 테스트 및 고장 진단이 더 수월합니다.
또한 회로도와 Gerber 파일을 비롯한 프로젝트 파일도 공유했습니다.
파일을 다운로드하여 이 온도 제어기의 자체 버전을 제작할 수 있습니다.
이 프로젝트는 마이크로컨트롤러 없이 비교적 간단한 아날로그 회로로 자동 온도 제어기를 만드는 방법을 보여 줍니다.
다음 부품들의 조합은 KYT84, LM358, CD4093, MOC3021 및 TRIAC 으로 AC 난방 장치를 제어하는 실용적인 해결책을 제공합니다.
이 회로를 개선하고 발전시킬 가능성은 여전히 많으며, 이 프로젝트가 여러분의 전자 프로젝트에 대한 아이디어를 얻는 데 도움이 되기를 바랍니다.
읽어 주셔서 감사하며, 이 프로젝트를 즐겁게 보셨기를 바랍니다!
⚠️ 안전 경고: 이 회로는 교류 상용 전압으로 작동합니다. 회로를 테스트하거나 조립할 때는 항상 적절한 전기적 절연, 절연재, 퓨즈 및 안전 조치를 사용하십시오. 회로가 상용 전원에 연결되어 있는 동안에는 절대 만지지 마십시오.
