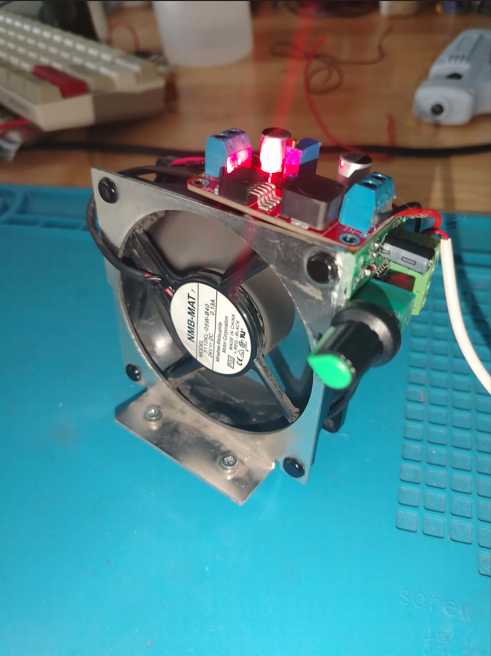

최근에 강렬한 폭염을 경험하고 있어서, 이동 중 편리하게 사용할 수 있도록 작은 휴대용 USB 파워 뱅크로 전원을 공급받는 많은 공기를 이동시킬 수 있는 선풍기가 필요했습니다.
이 작은 기기는 저를 시원하게 유지하는 데 환상적이었습니다. 컴팩트하고 독특한 모양이며, 제 노트북 케이스에 쏙 들어갈 만큼 슬림해서 바쁜 사무실에서의 하루에 완벽한 동반자입니다.
1X PSU 팬, 제 것은 산업용 라벨 프린터에서 왔지만 eBay에서 다양한 장치에서 쉽게 찾을 수 있습니다.
1X 벅 부스트 컨버터 모듈 5V-24V에서 5-40V 5A 조정 가능한 전압 조절기: XL6019 DC-DC 벅 부스트 컨버터 모듈 5V-24V에서 5-40V 5A 조정 가능한 전압 조절기 | 고효율 스텝업 전원 공급 모듈 : Amazon.co.uk: 비즈니스, 산업 및 과학
1X USB 케이블.
1X 전자선. 어떤 직경이든 괜찮으며, 여기서 많은 전류를 소모하지 않습니다.
1X 인두기
1X 멀티미터
1X 작은 일자 드라이버

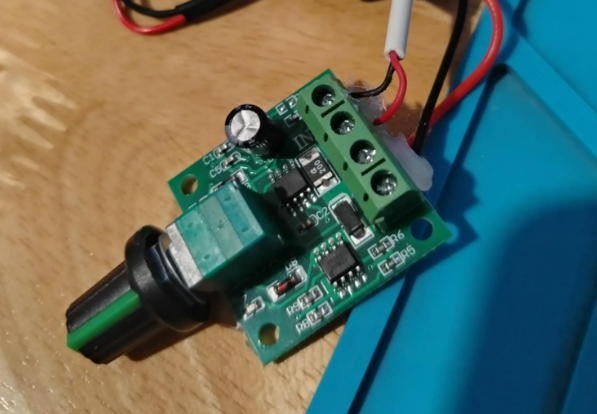

USB 케이블의 외부 절연체를 조심스럽게 벗기기 시작하세요. 내부에는 두 개의 와이어가 있습니다: 하나는 빨간색(양극)이고 다른 하나는 검은색(음극)입니다. 각 와이어의 끝에서 작은 절연체를 벗겨서 노출된 도체를 드러내세요.

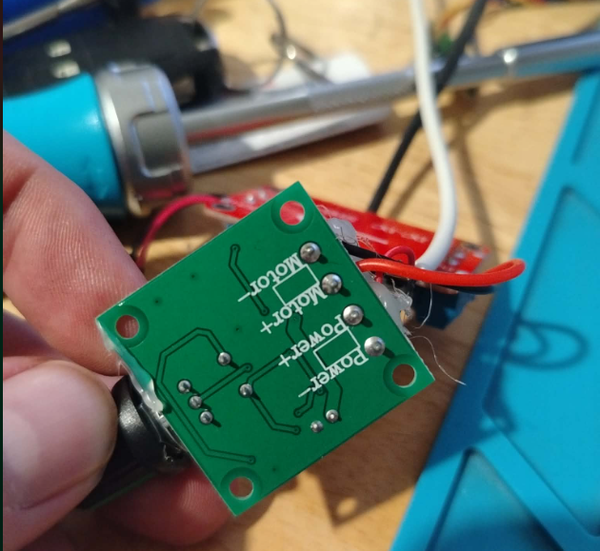

다음으로, Power +와 Power - 단자 나사를 약간 느슨하게 풀어주세요. 나사를 완전히 제거할 필요는 없습니다. 빨간색 와이어를 양극 (+) 단자에 삽입하고 검은색 와이어를 음극 (-) 단자에 삽입하세요.
마지막으로, 노출된 와이어를 고정하기 위해 두 단자 나사를 단단히 조여서 확실하고 신뢰할 수 있는 전기 연결을 보장하세요.
다음으로, 속도 조절기를 전압 조절기에 연결합니다.

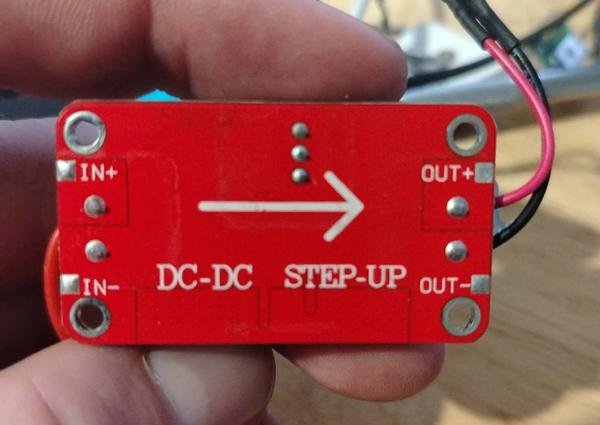

짧은 전선 두 개를 사용하여, 속도 조절기의 양극 (+) 출력 단자를 전압 조절기의 IN+ 단자에 연결합니다. 그런 다음, 속도 조절기의 음극 (-) 출력 단자를 전압 조절기의 IN- 단자에 연결합니다.
두 전선이 제자리에 있으면, 단자 나사를 단단히 조여서 확실한 전기 연결을 보장합니다.
대부분의 팬은 미리 연결된 배선이 있습니다. 팬의 빨간선을 전압 조절기의 OUT+ 단자에 연결하고, 검은선을 OUT- 단자에 연결합니다.
두 개의 배선이 모두 제자리에 있으면, 단자 나사를 단단히 조여서 확실하고 신뢰할 수 있는 연결을 보장합니다.
마지막 단계는 전압 조정기를 조정하여 팬의 작동 전압에 맞추는 것입니다. 조정기는 5 V USB 입력을 팬에 필요한 전압으로 증가시킵니다. 제 경우에는 전압을 5 V에서 24 V로 증가시켜야 했지만, 귀하의 팬은 다른 전압이 필요할 수 있습니다.

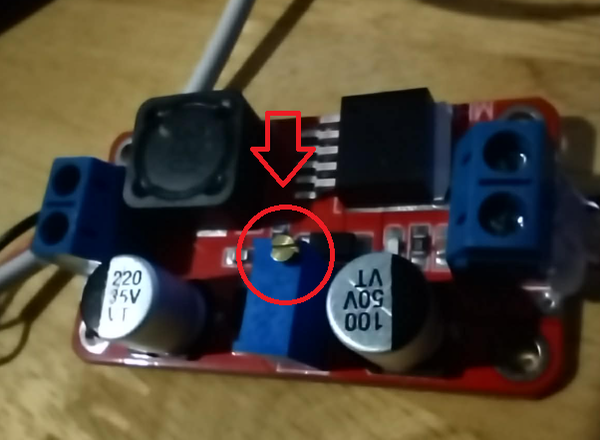

전압 조정기에서 작은 조정 포텐셔미터(트리머)를 찾으십시오. USB 케이블을 전원에 연결한 다음, 멀티미터를 사용하여 OUT+ 및 OUT- 단자에서 전압을 측정하십시오.
작은 일자 드라이버를 사용하여 포텐셔미터의 조정 나사를 천천히 돌려 출력 전압이 팬의 정격 작동 전압과 일치할 때까지 조정하십시오. 올바른 전압이 설정되면 사무실에서 가장 편안한 사람이 될 준비를 하십시오.
