JBL Tune 125BT Bluetooth 이어폰의 닳거나 찢어진 실리콘 버튼 커버를 교체하고 PCB를 보호하며 버튼 기능을 복원하는 간단한 3D 프린팅 수리 방법입니다.
사진 자리 표시자 2: [사진 삽입 - 재료 및 도구 / 필라멘트 스풀 / 수리 전 이어폰]

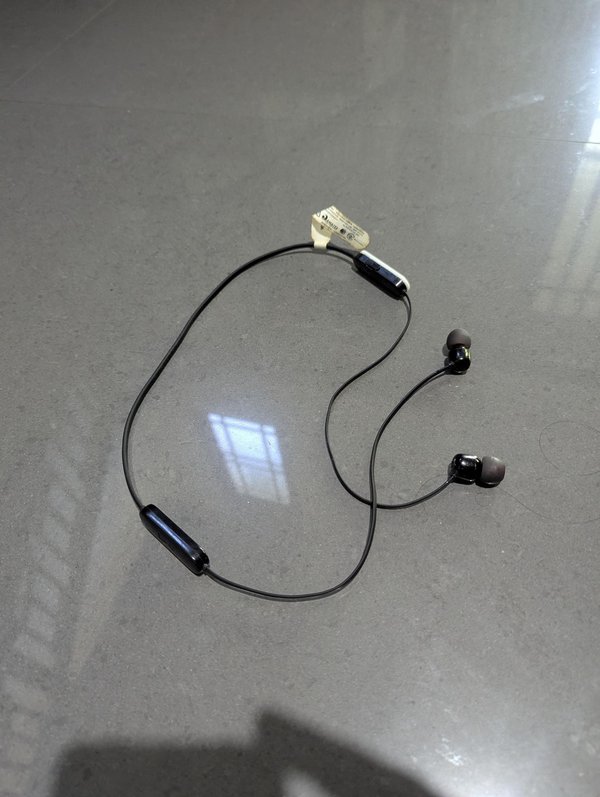

이 JBL Tune 125BT 이어폰은 뛰어난 음질과 긴 배터리 수명을 제공하지만, 시간이 지나면 인라인 제어 버튼 위의 부드러운 실리콘/고무 커버가 변질되거나 찢어지거나 완전히 떨어질 수 있습니다. 실리콘 커버가 완전히 분해되면 노출된 마이크로 스위치와 내부 회로 기판이 땀, 먼지, 습기 및 손상 위험에 그대로 노출됩니다.
작동하는 헤드폰을 버리는 대신, 3D 프린팅으로 제작할 수 있는 교체용 커버를 설계했습니다. 이 커버는 인라인 제어 모듈 위에 씌워져 회로 기판을 보호하고, 다시 미디어와 통화를 조작할 수 있는 물리 버튼을 제공합니다.
버튼 커버용 STL 파일을 다운로드합니다. 이 부품은 작기 때문에 슬라이서 설정을 정밀하게 조정해야 최상의 결과를 얻을 수 있습니다.

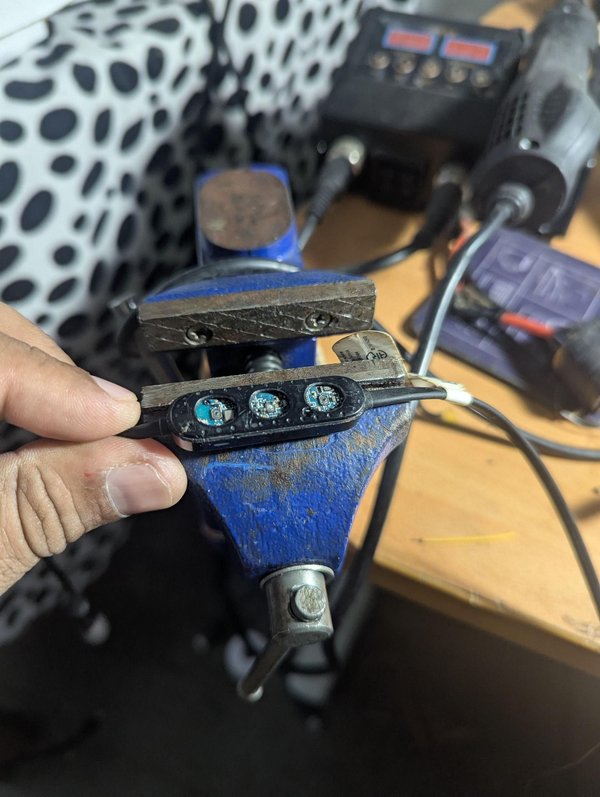

찢어진 기존 실리콘 버튼 패드의 남은 조각을 조심스럽게 벗겨 냅니다.
끝이 가는 핀셋으로 마이크로 스위치 주변의 잔해를 제거합니다.
(주의: 노출된 회로 기판 주변에서 섬세한 스위치나 PCB 트레이스를 손상하지 않도록 주의하세요.)
이소프로필 알코올을 묻힌 면봉으로 외부 플라스틱 케이스를 닦아 손기름과 먼지를 제거합니다.

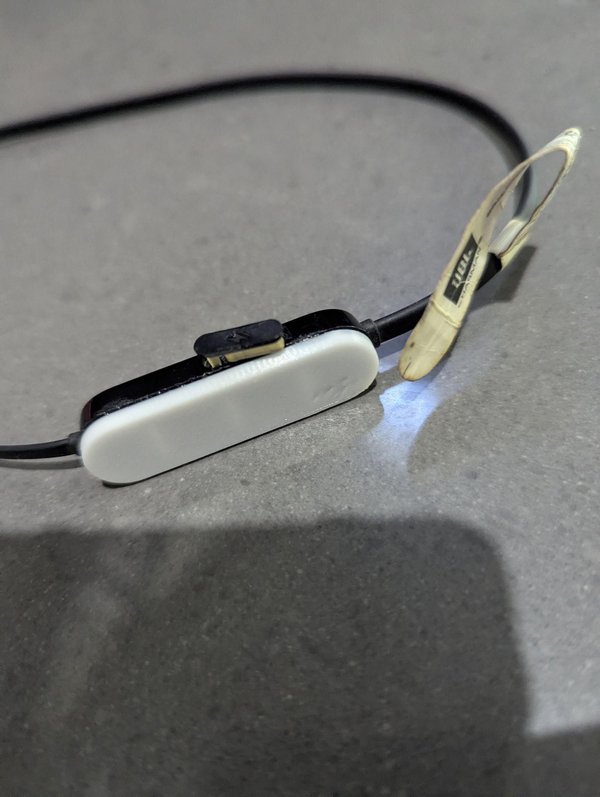

3D 프린팅한 커버를 3개 버튼 제어부(볼륨 +, 다기능, 볼륨 -) 위에 맞춰 놓습니다.

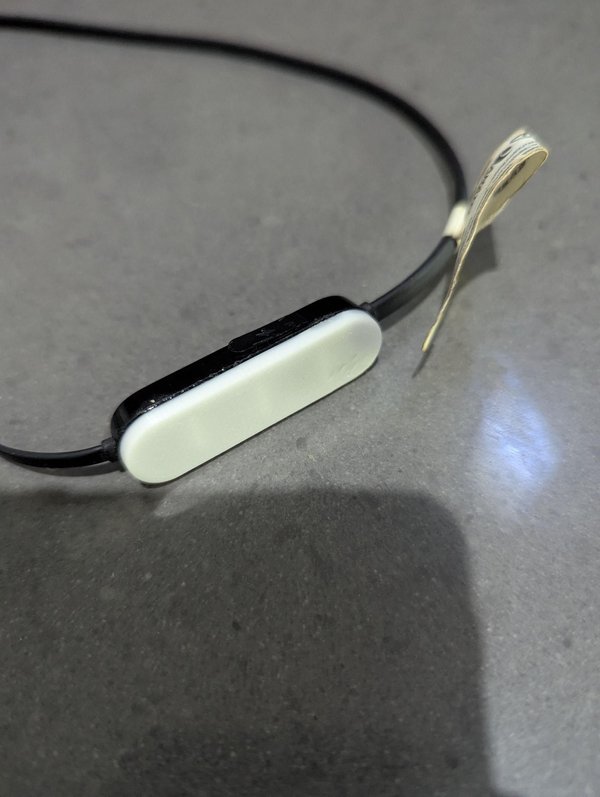

하우징 위의 제자리에 커버를 눌러 끼웁니다.
각 버튼을 눌러 테스트합니다:
(선택 사항) 맞춤 상태가 헐거우면 외부 하우징 가장자리를 따라 순간접착제를 아주 소량 찍어 바른 뒤(접착제가 마이크로 스위치 자체에서 충분히 멀리 떨어져 있도록 하세요!) 단단히 눌러 고정합니다.

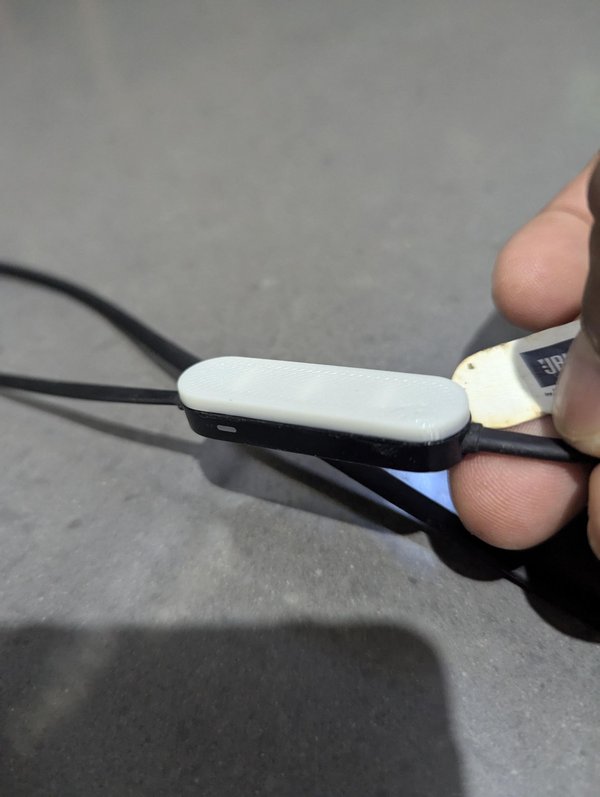

JBL Tune 125BT 헤드폰이 완전히 복원되었습니다! 이 저렴한 수리로 오디오 장비의 수명을 연장하고, 멀쩡하게 작동하는 전자제품이 전자 폐기물이 되는 것을 막을 수 있습니다.
방수 기능에 대한 참고 사항: 이 커버는 PCB를 먼지, 오염물 및 기계적 마모로부터 보호하지만, 3D 프린팅 부품(특히 단단한 부품)은 완전히 방수되지 않습니다. 컨트롤러가 많은 양의 액체에 노출되거나 물에 잠기지 않도록 하세요.
