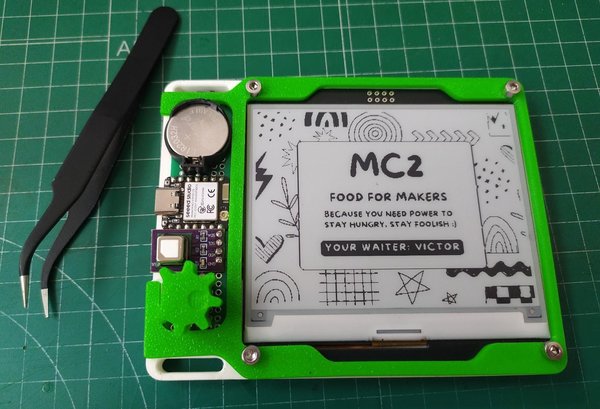

TINYCORDER_V3는 센서가 장착된 소형 다목적 장치입니다.

Tinycorder_V3 는 Star Trek SF 시리즈의 상징적인 tricorder 에 경의를 표하기 위해 설계된 소형 다목적 장치입니다. Star Trek. 여러 센서와 고해상도 저전력 E-ink 디스플레이를 탑재하여 다양한 용도 중 전자 배지로도 사용할 수 있습니다. 작고 가벼우며 에너지 효율이 매우 높습니다. 이전 버전(V2 및 Retrocorder)에서 발전한 제품입니다.

구체적으로 이 버전은 한동안 개발을 계획해 왔지만, 2026년 여름에Interactive Signal Contest 에 참가하기 위해 개발을 서둘렀습니다. 이 대회는 전자 제품 제조업체 Seeed Studio가 주최했습니다.

주요 기능

1. M3x10 나사 4개로 조립하는 2피스 PLA 섀시이며, 전원 스위치와 로터리 엔코더의 인체공학성을 개선하는 부품이 포함되어 있습니다.
2. 목에 걸거나 손으로 휴대할 수 있는 고리가 포함되어 있습니다.
3. Seeed Studio XIAO ESP32C6 MCU.
4. 70mAh 충전식 코인 셀 배터리.
5. 사용자 인터페이스용 전원 스위치와 로터리 엔코더.
6. WeAct의 4.3인치 400x300px E-ink 디스플레이(초저전력 소비).
7. 공기질 및 CO2 모니터링용 SCD40 센서.

일부 기능은 이미 작동하며, 나머지는 개발 중입니다.

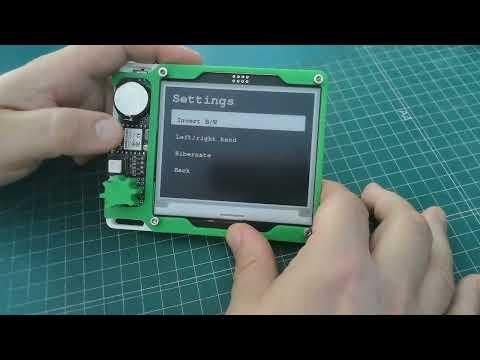

현재 설정 및 "About" 메뉴와 대회 참가를 위한 사용자 지정 메뉴가 제공됩니다. 테마는 접객 및 외식 산업 지원에 초점을 맞추고 있어 음식 주문을 받는 도구로 구현되었습니다.

곧 더 많은 센서가 추가되고, 더 많은 콘텐츠를 포함하도록 메뉴가 재구성될 예정입니다.

영상이 마음에 드셨다면 제가 대회 결선 진출자가 되는 데 도움이 됩니다. 한번 사용해 보세요!

STEP 1. 부품이 장착된 퍼프보드와 디스플레이 납땜하기

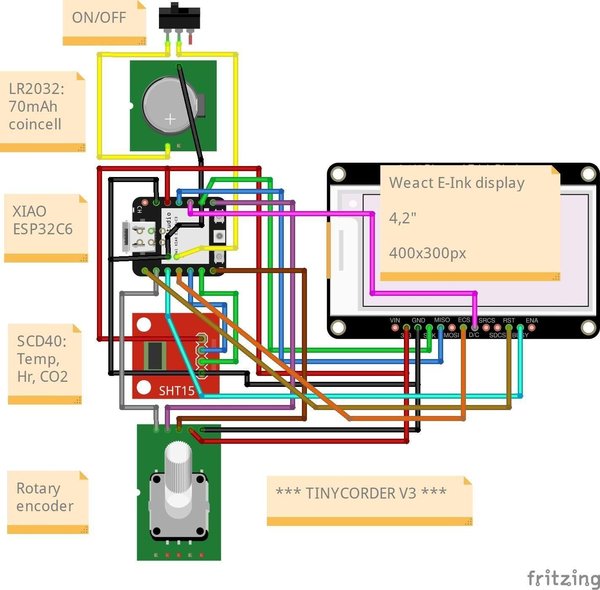

부품이 장착된 퍼프보드와 디스플레이를 납땜하세요. 자세한 내용은 Fritzing 다이어그램을 참조하세요. 퍼프보드 크기는 80x20mm입니다.

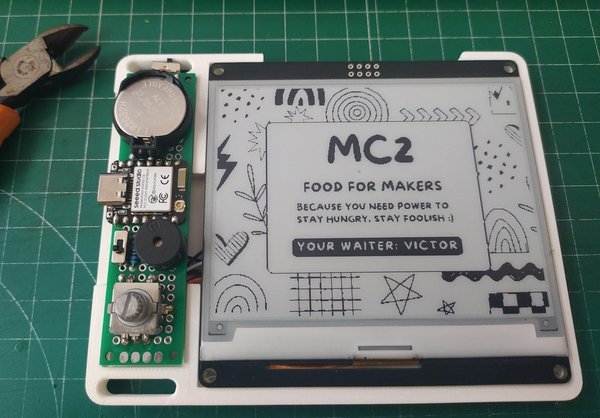

STEP 2. 조립

하단 케이스를 사용하세요. 오른쪽에 e-ink 디스플레이를, 왼쪽에 퍼프보드를 배치하세요. 모두 들어맞아야 합니다.

STEP 3. 완료!

상단 케이스로 덮고 너트와 볼트로 상단과 하단을 결합하세요. M3x10을 사용하세요. 로터리 인코더에 노브를 끼우세요. 눌러서 맞추기만 하면 됩니다.
