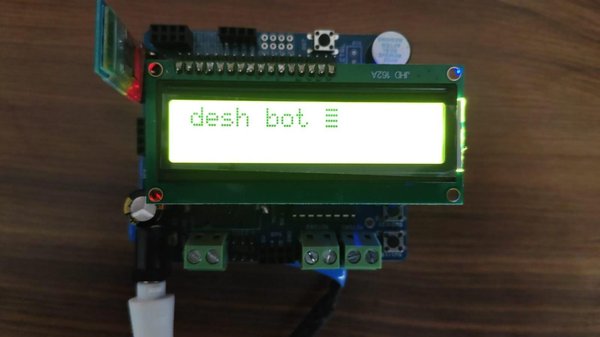

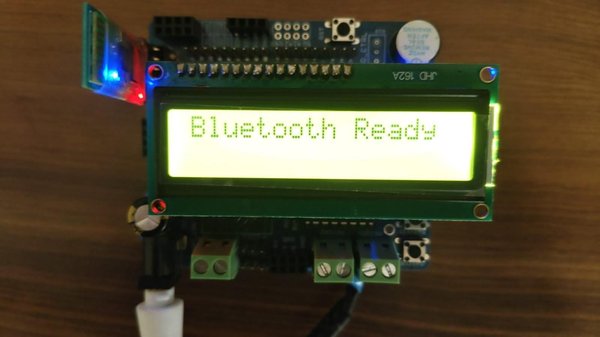

이 프로젝트의 목적은 블루투스 모듈을 통해 휴대폰에서 문자 메시지를 수신하고, 수신한 메시지를 16×2 LCD에 표시하는 것입니다.

---

STEP 1. 준비물

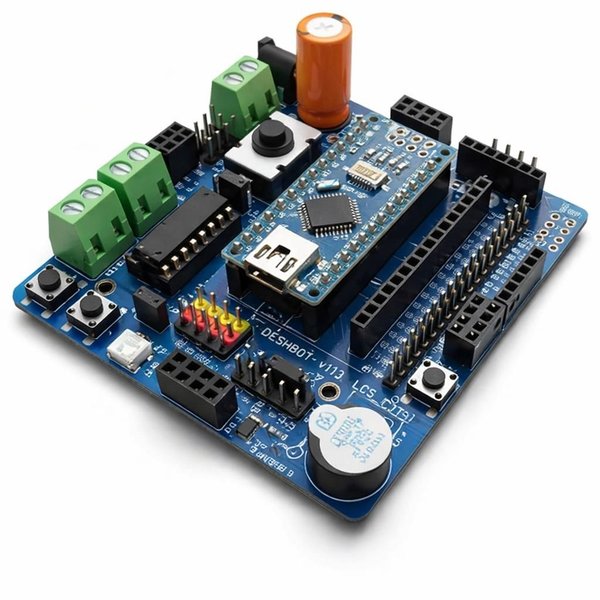

Deshbot 실드

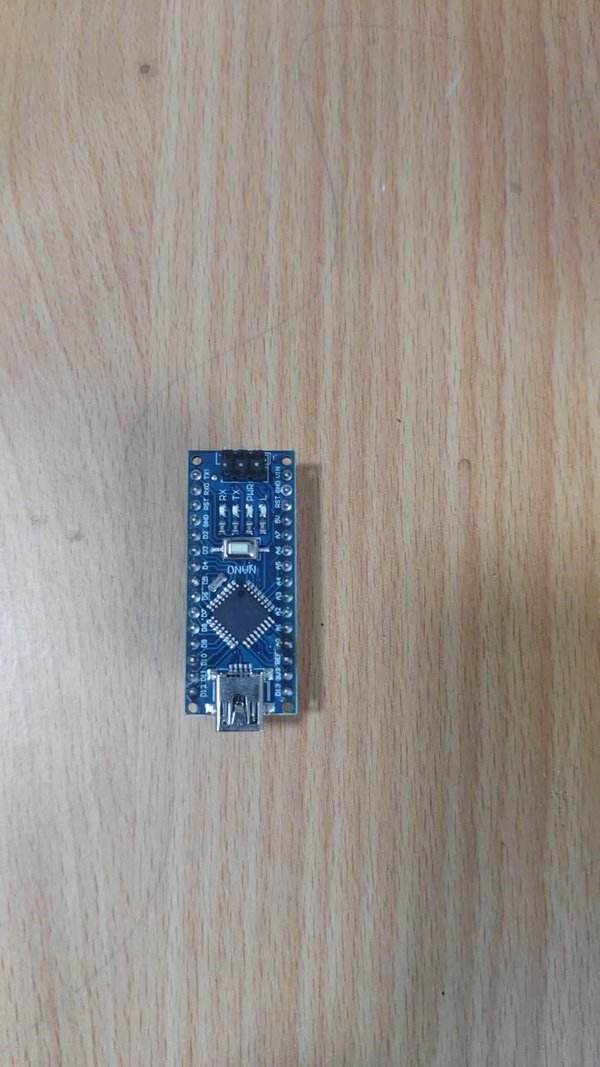

nano

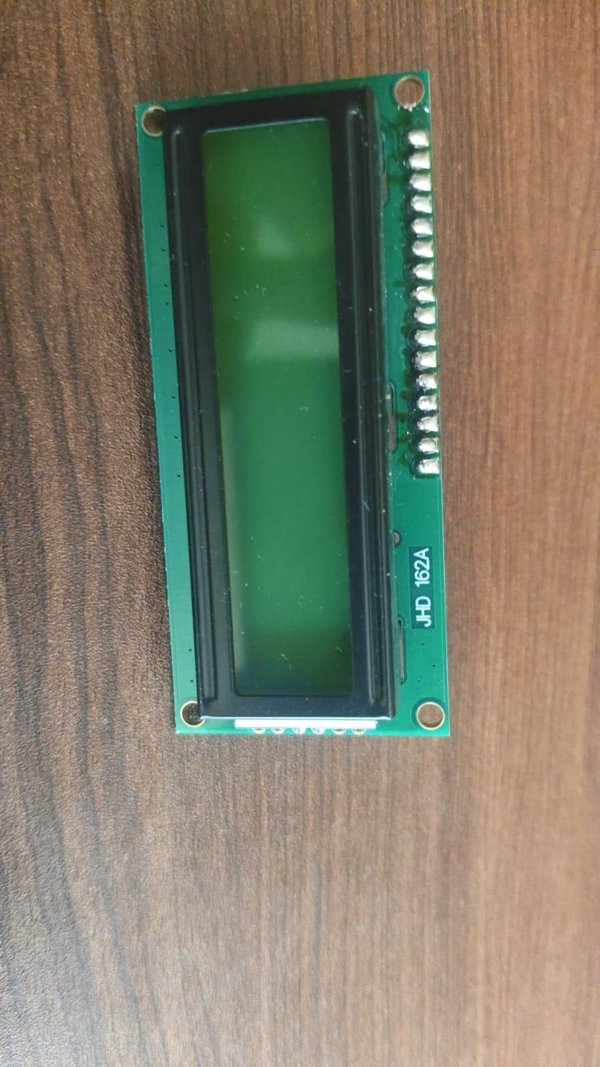

lcd 16x2

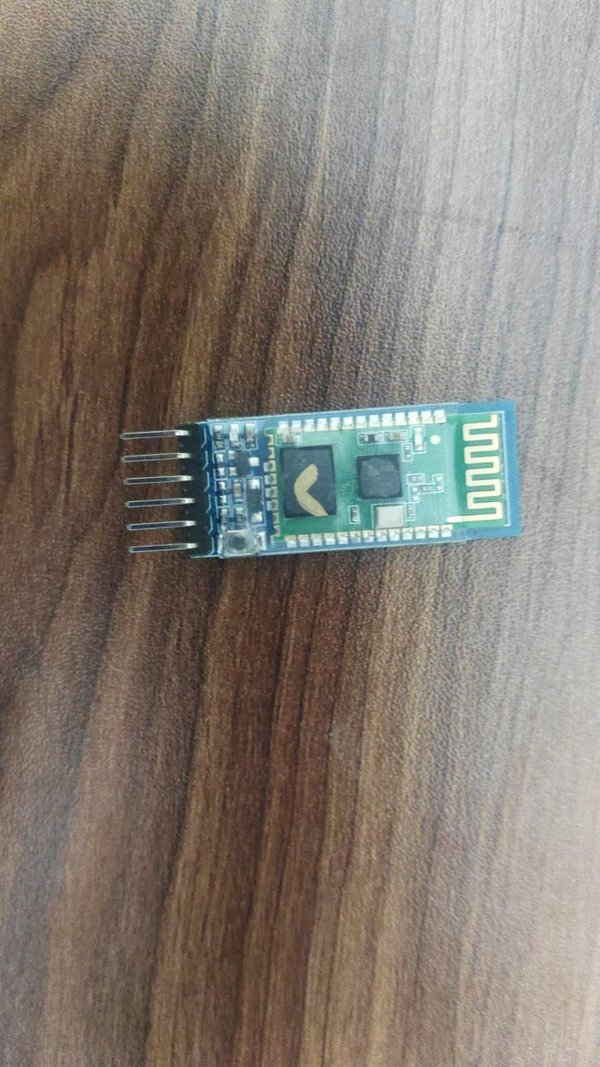

bluetooth

---

STEP 2. 연결

LCD 핀 연결

LCD 핀Arduino Nano

RS - A4

EN - A3

D4 - A2

D5 - A1

D6 - A0

D7 - D13

VSS - GND

VDD - 5V

RW - GND

V0 - 포텐셔미터

5. 블루투스 연결

HC-05/HC-06Arduino Nano

TX - D0

RX - D1

VCC - 5V

GND - GND

블루투스 모듈은 SoftwareSerial 라이브러리를 사용하여 연결됩니다. D2 핀은 Nano의 블루투스 RX로, D3은 블루투스의 TX로 사용됩니다.

---

STEP 3. 작동 원리

Arduino Nano는 HC-05/HC-06 블루투스 모듈을 통해 휴대전화에서 텍스트를 수신합니다.

수신된 텍스트는 Arduino에서 처리된 후 16×2 LCD로 전송됩니다.

예를 들어 사용자가 다음을 입력하고:

HELLO

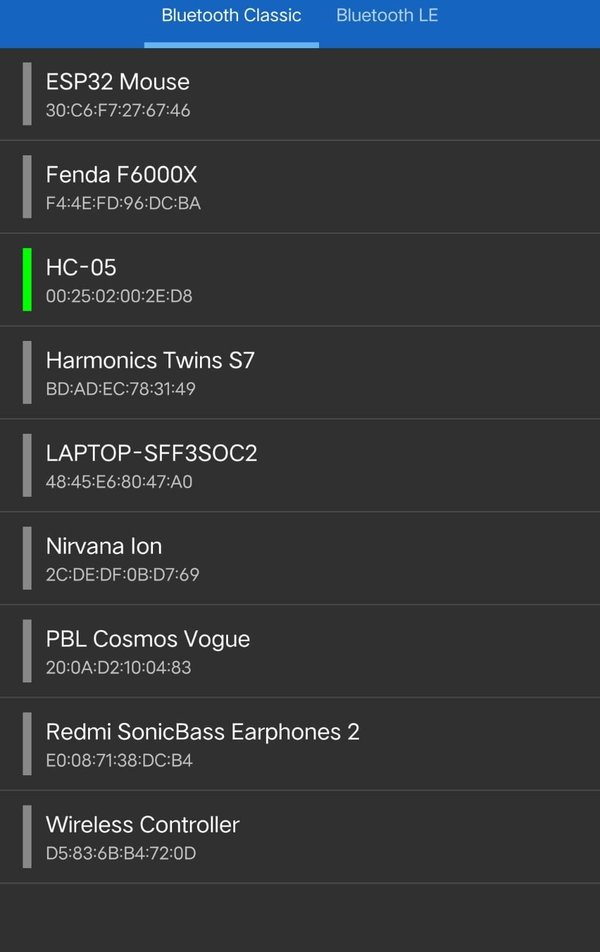

블루투스 터미널 애플리케이션에서 전송하면 LCD에는 다음과 같이 표시됩니다:

HELLO

마찬가지로 사용자가 다음을 전송하면:

MOTOR ON

LCD에는 다음과 같이 표시됩니다:

MOTOR ON

---

STEP 4. 결론

이 프로젝트는 Arduino Nano가 블루투스 모듈을 사용하여 휴대전화와 무선으로 통신하는 방법을 보여 줍니다. 블루투스 애플리케이션에 입력한 텍스트는 Arduino에서 수신되어 16×2 LCD에 표시됩니다. 또한 이 프로젝트는 블루투스 명령을 사용하여 모터, 릴레이, LED 또는 기타 장치를 제어하는 방향으로 확장할 수 있습니다.

---

원문: https://www.instructables.com/Bluetooth-Controlled-LCD-Display-Using-Arduino-Nan/
