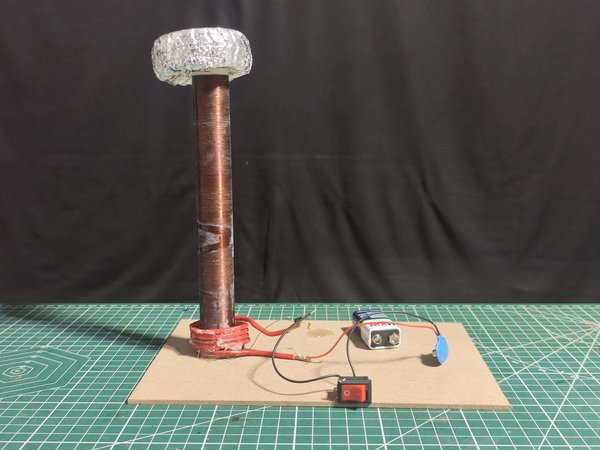

직접 작동하는 테슬라 코일을 만들어 고전압 무선 에너지 전송의 힘을 경험해 보세요! 이 프로젝트에서는 2차 코일 감기, 드라이버 회로 조립, 그리고 인상적인 전기 아크를 안전하게 발생시키는 방법을 안내합니다. 물리학 애호가, 학생 또는 DIY 전자공작 취미가 누구든, 이 단계별 튜토리얼을 통해 고주파 공진 변압기를 간단하고 보람 있게 만들 수 있습니다.

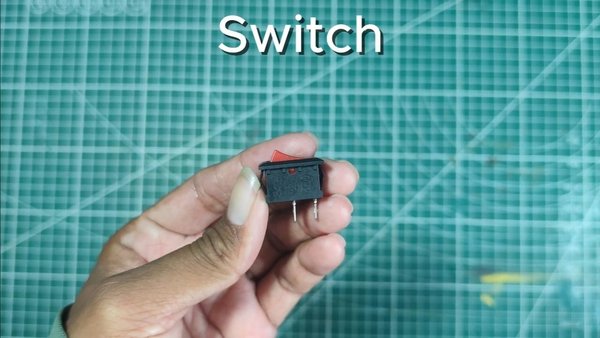

STEP 1. 준비물

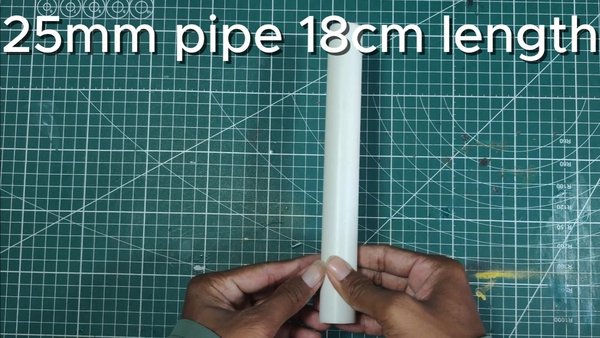

1. PVC 파이프(2차 코일용, 직경 약 2인치)

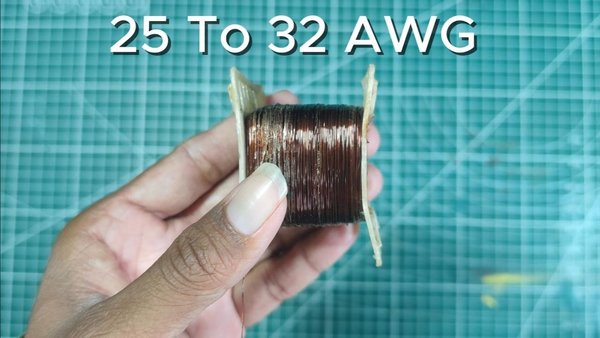

2. 에나멜선(감기용, 약 0.15mm 또는 36 AWG)
3. 두꺼운 절연 구리선(1차 코일용)

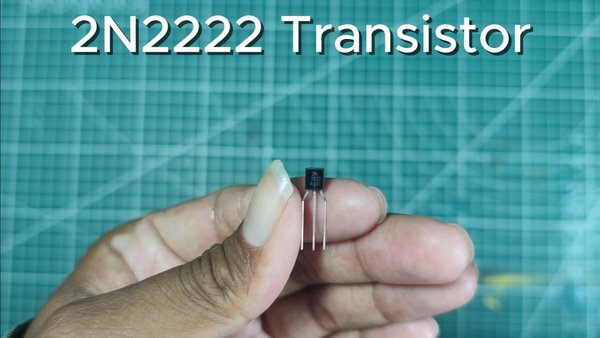

4. 전력 MOSFET / 트랜지스터 2n2222
5. 트랜지스터용 방열판

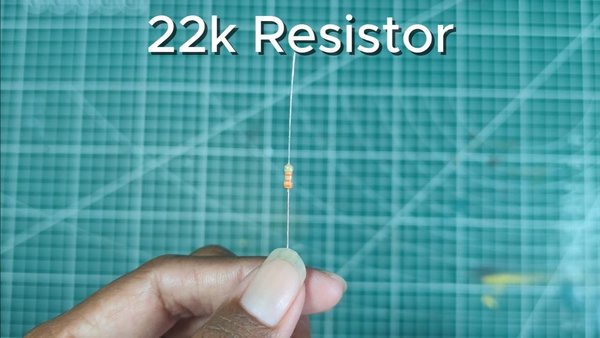

6. 저항, 커패시터 및 다이오드(회로도에 따라)

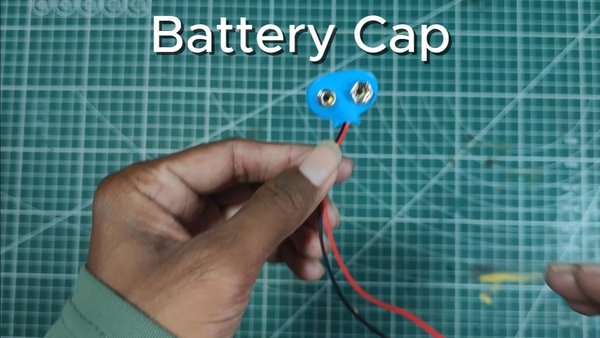

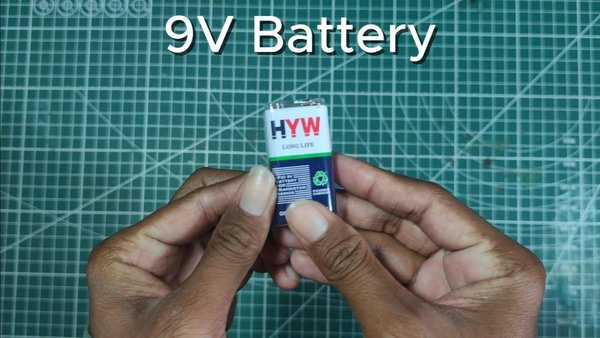

7. DC 전원 공급 장치(회로 구성에 따라 12V–24V)
8. 금속 토로이드 또는 매끄러운 금속 구체(탑 로드용)
9. 납땜 인두, PCB 또는 만능기판, 기본 배선 공구

STEP 2. 2차 코일 감기

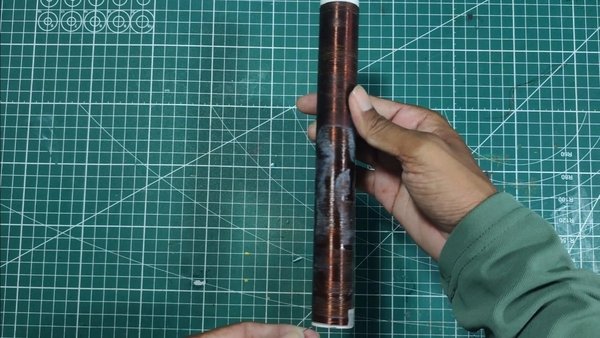

1. 직경 약 2인치, 길이 8–10인치인 깨끗한 PVC 파이프를 준비해 단단히 고정합니다.
2. 얇은 에나멜선을 PVC 파이프 주위에 조심스럽고 촘촘하게 감되, 각 권선 사이에 겹침이나 틈이 없도록 합니다.
3. 풀리지 않도록 전선 양끝을 투명 테이프나 에폭시로 고정하고, 연결을 위해 양쪽 끝에 몇 인치의 여분 전선을 남겨 둡니다.

확인: 멀티미터로 연속성을 확인하여 코일 전선이 위에서 아래까지 끊어지지 않았는지 점검합니다.

STEP 3. 1차 코일 제작

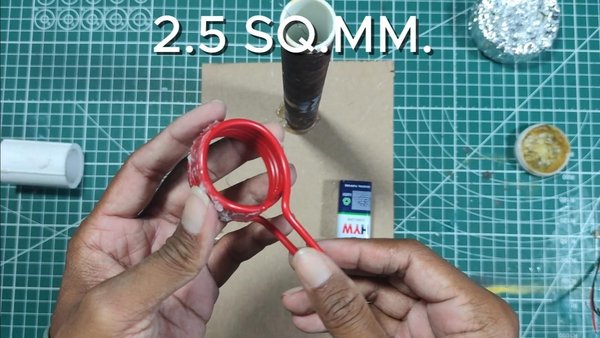

1. 두꺼운 절연 구리선을 준비합니다.
2. 두꺼운 전선을 2차 코일 밑부분 주위에 3~5회 감고, 1차 권선과 2차 권선 사이에 약간의 간격을 둡니다.
3. 1차 코일을 단단히 고정하여 2차 코일에 대해 안정적으로 유지되도록 합니다.

확인: 1차 코일이 2차 코일 권선에 물리적으로 닿지 않는지 확인합니다.

STEP 4. 드라이버 회로 조립

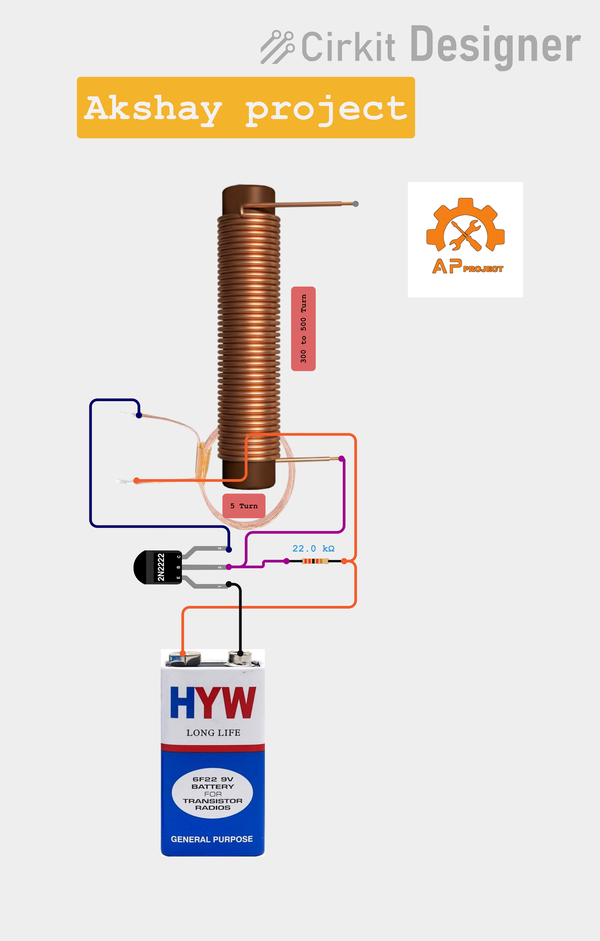

1. 선택한 트랜지스터, 저항 및 커패시터를 사용해 만능기판이나 맞춤형 PCB에 드라이버 회로도를 배치합니다.
2. 작동 중 발생하는 열을 방출할 수 있도록 전력 트랜지스터를 적절한 방열판에 단단히 장착합니다.
3. 1차 코일 단자를 드라이버 회로 기판의 지정된 출력에 연결합니다.

확인: 전원을 연결하기 전에 회로도와 대조하여 모든 극성과 부품 배치를 다시 확인합니다.

STEP 5. 탑 로드 장착 및 테스트

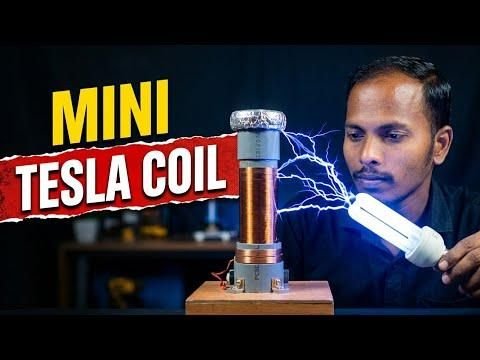

1. 금속 토로이드 또는 구체를 2차 코일 상단 전선 단자에 연결합니다.
2. DC 전원 공급 장치를 회로 입력에 연결합니다.
3. 스파크 발생과 적절한 주파수 공진을 테스트하기 위해 회로에 잠시 전원을 켭니다.

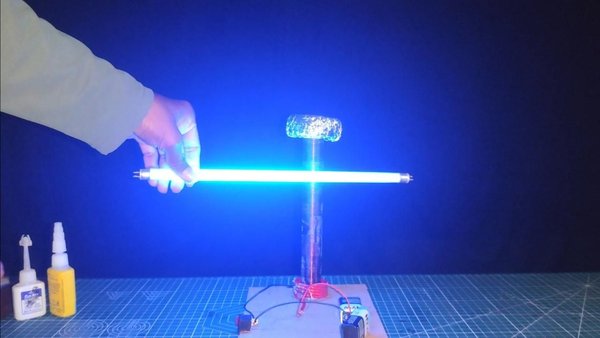

확인: 제작이 성공하면 눈에 보이는 전기 스트리머가 발생하거나, 코일에 직접 닿지 않고 가까이 가져간 형광등이 이온화됩니다.
