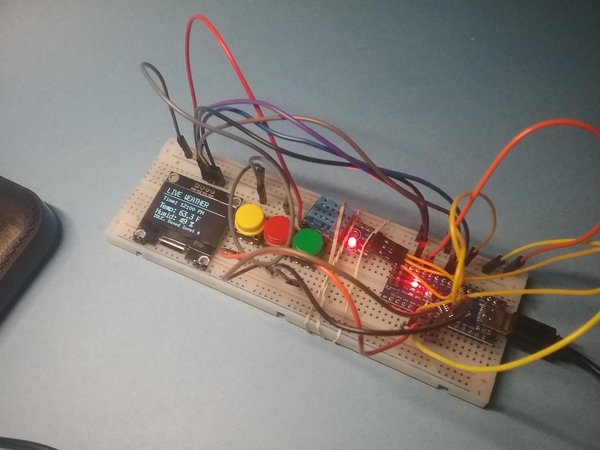

음, 제가 만든 장치가 있는데, 전원을 켜면 날씨 센서가 온도와 습도를 읽고 OLED 디스플레이에 표시합니다. 또한 시간을 설정할 수 있으며, 날씨와 날씨의 시간을 기록합니다! 그런 다음, 컴퓨터에 연결하고 IDE에서 시리얼 모니터를 열면 과거의 온도가 표시됩니다. 그 후, 'delete'를 입력하면 로그가 삭제됩니다. 또한 습도를 모니터링합니다.

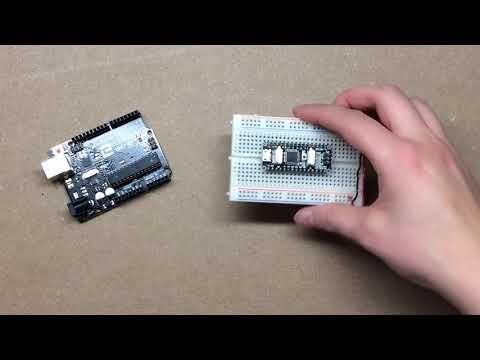

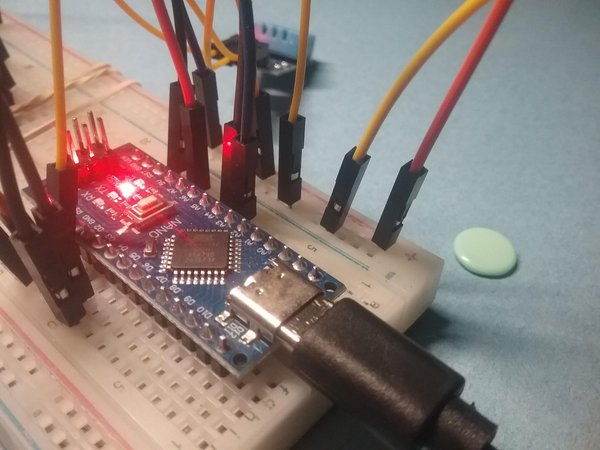

이제 Arduino Nano를 가져와서 핀을 브레드보드에 조심스럽게 눌러서 단락이 발생하지 않도록 하세요. 방법을 모른다면 위의 비디오를 시청하세요.

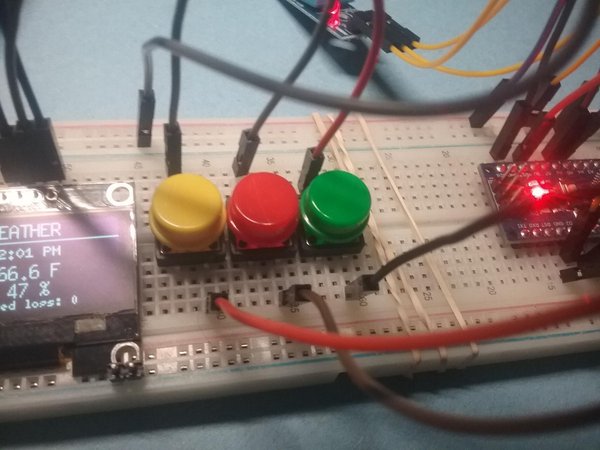

이제 푸시 버튼을 브레드보드에 부드럽게 눌러서 핀이 부러지지 않도록 하세요. 가운데에 정확히 배치하여 합선이 발생하지 않도록 하세요.

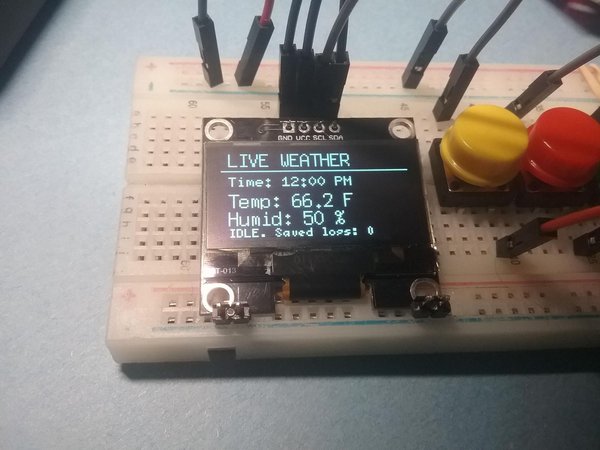

이제 JMD1.3A OLED 디스플레이를 가져와서 위 이미지 처럼 브레드보드에 놓으세요.

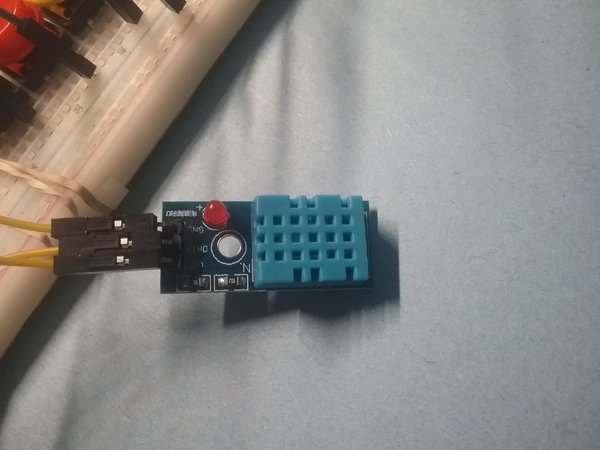

이제 두 개의 남성-남성 점퍼 와이어를 가져와서 Nano GND를 브레드보드의 GND 전원 레일에 연결하세요; 5V에 대해서도 동일하게 하세요. 다음으로, 날씨 센서를 연결합니다: VCC를 5V 전원 레일에, GND를 GND 레일에, 데이터 핀을 아두이노 핀 D2에 연결하세요. 이제 OLED 디스플레이를 연결합니다: GND를 GND 레일에, VCC를 5V 레일에, SCL을 아두이노 핀 A5에, SDA를 아두이노 핀 A4에 연결하세요. 마지막으로, 푸시 버튼을 위해 각 버튼의 한 쪽 끝을 GND에 연결하세요. 그런 다음, 첫 번째 푸시 버튼의 나머지 핀을 아두이노 핀 D3에, 두 번째 버튼을 아두이노 핀 D4에, 세 번째 버튼을 아두이노 핀 D5에 연결하세요.

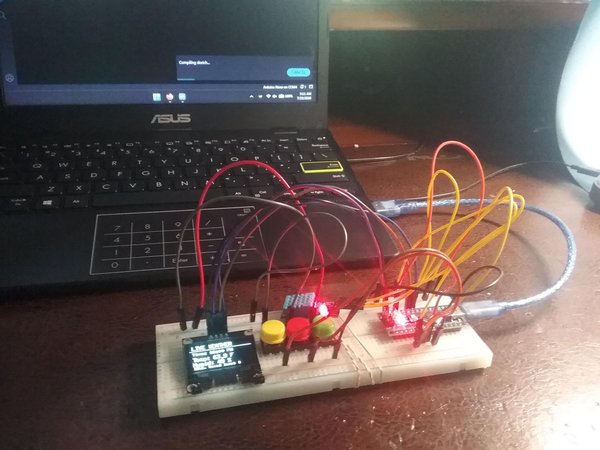

이제 아래 코드를 다운로드하고 Arduino IDE에서 엽니다. 다음으로, 프로그래밍 케이블을 사용하여 Nano를 컴퓨터에 연결하고 업로드 버튼을 클릭합니다. 먼저 DHT 센서 라이브러리 (Adafruit 제공) 및 U8g2 라이브러리와 같은 필수 라이브러리를 설치했는지 확인하세요.
이제 시간을 설정할 수 있습니다: 첫 번째 버튼을 눌러 시간을 설정하고, 두 번째 버튼을 눌러 분을 설정하며, 세 번째 버튼을 눌러 녹음을 시작합니다. 그것은 날씨와 날씨 측정의 시간을 EEPROM 메모리에 기록하기 시작합니다. 총 날씨 데이터는 한 시간 동안 기록됩니다. 센서를 원하는 곳에 배치할 수도 있습니다.

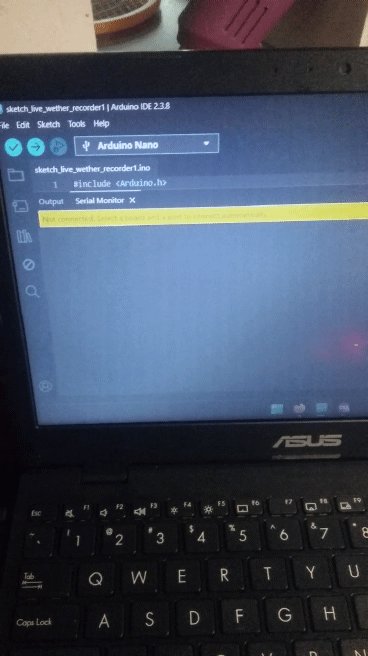

1시간의 녹음 후, 60개의 서로 다른 데이터 포인트가 있어야 합니다. 이는 시간을 보여주고, 그 다음에 온도, 그리고 습도를 보여줍니다. 60분 동안 매 분마다 기록하기 때문에 1시간을 구성합니다. 새로운 로깅 세션을 시작하고 싶다면, 시리얼 모니터에 'delete'를 입력하고 Enter를 누르세요.
이번 시연을 위해 저는 20분만 녹음했습니다. 만약 제가 잘못 쓴 부분이 있다면, 제발 저에게 화내지 마세요!
