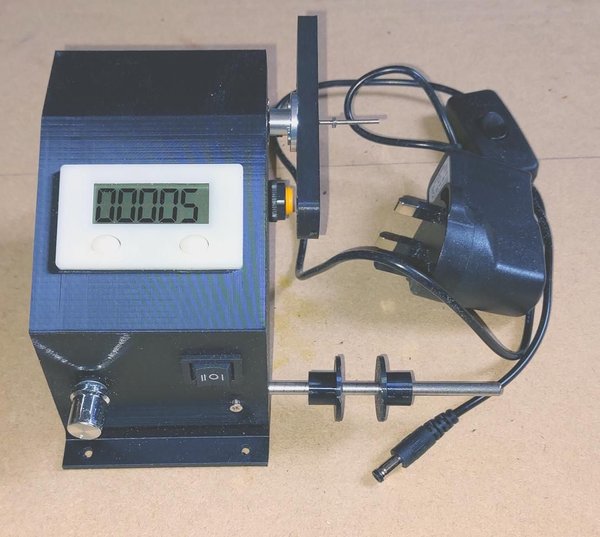

이번 프로젝트의 목표는 누구나 만들 수 있고, 픽업 한 세트 가격만으로도 제작 비용을 충당할 수 있을 만큼 저렴한 와인더를 설계하는 것이었습니다. 이를 위해 몇 가지 타협이 필요했습니다. 와인더의 최고 속도는 카운터 센서에 의해 제한되어 약 1100rpm입니다. 카운터는 배터리로 구동되지만 분리할 수 있습니다. 그렇긴 하지만, 이 와인더로 전문가 수준의 픽업을 제작할 수 있습니다. 가격은 중국에서 직접 구매하고 무료 배송 옵션을 선택할 경우에 따라 달라집니다.

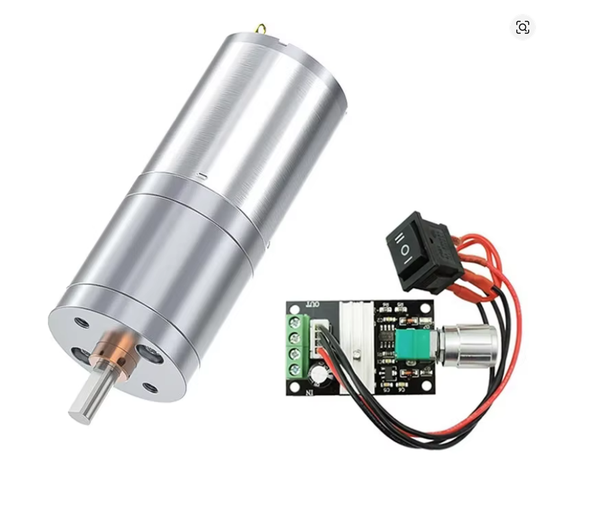

JGA25-370 25mm 12V 1360rpm DC 모터 - 축 직경 4mm(사진과 같이 전원 컨트롤러 포함).

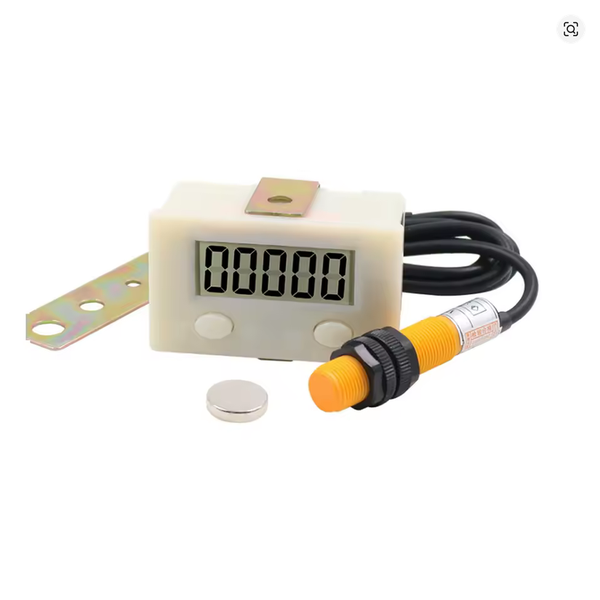

인덕턴스 센서가 장착된 5자리 디스플레이 카운터(사진과 같음). 자석 1개 포함.

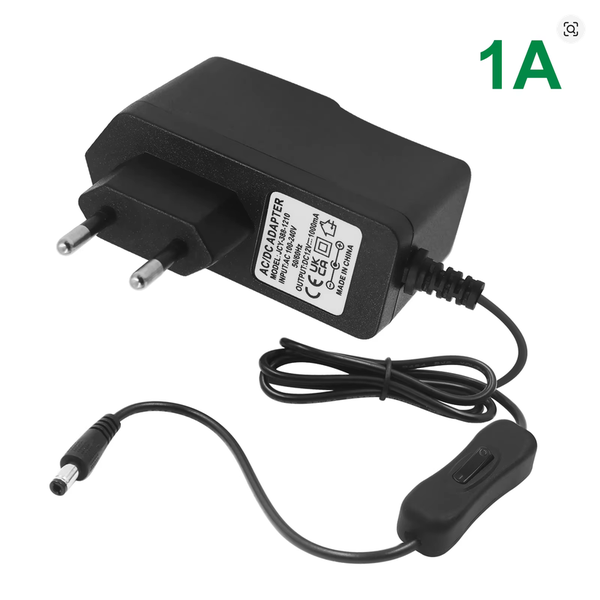

12V DC 1A "wall wart" 정전압 전원 공급 장치

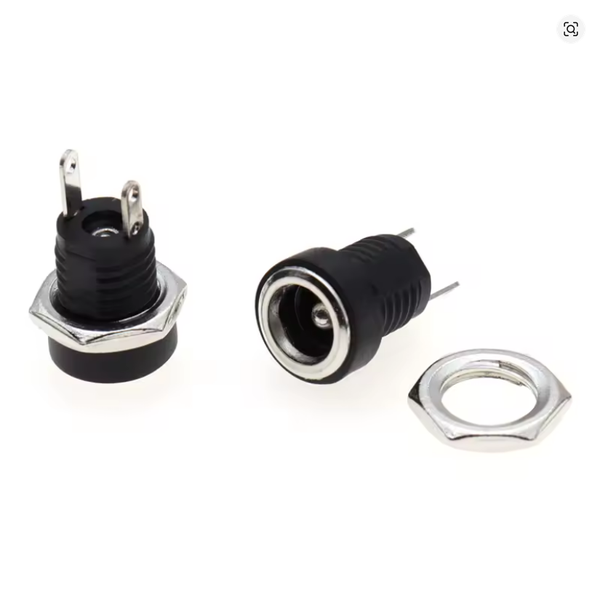

전원 공급 장치에 맞는 DC 배럴 소켓

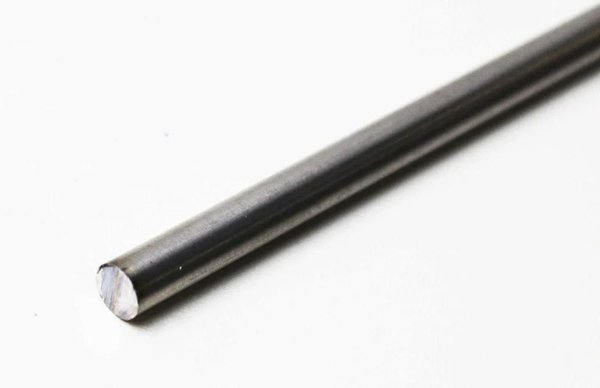

4mm x 10cm 강봉

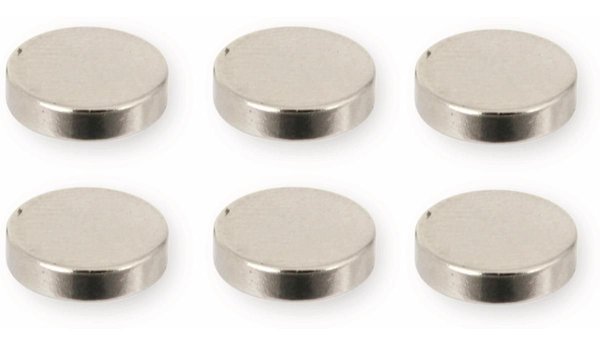

추가 12mm x 3mm 네오디뮴 자석

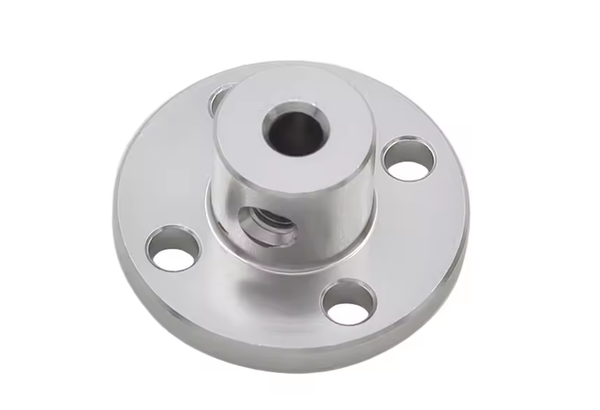

4 x 4mm 플랜지 커플링

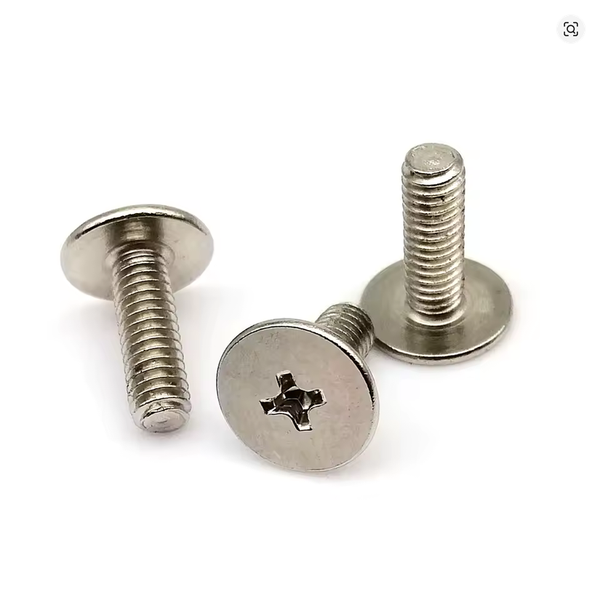

M3 6mm 납작머리 나사 25개(카운터싱크 가공하지 않은 것)

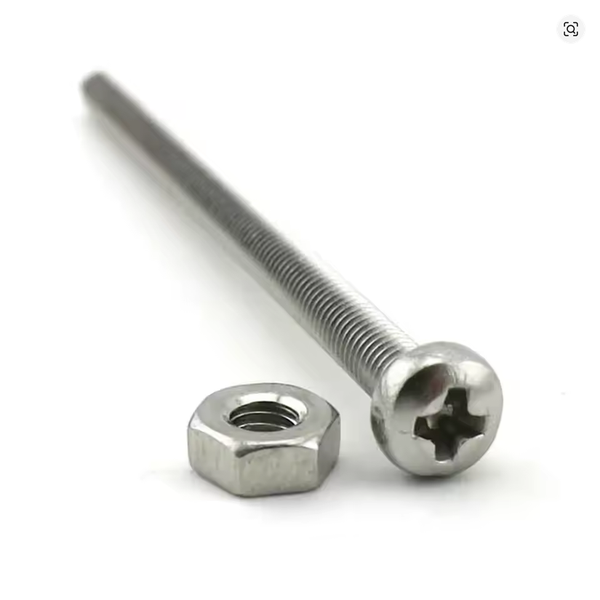

M2 x 30mm 나사와 너트

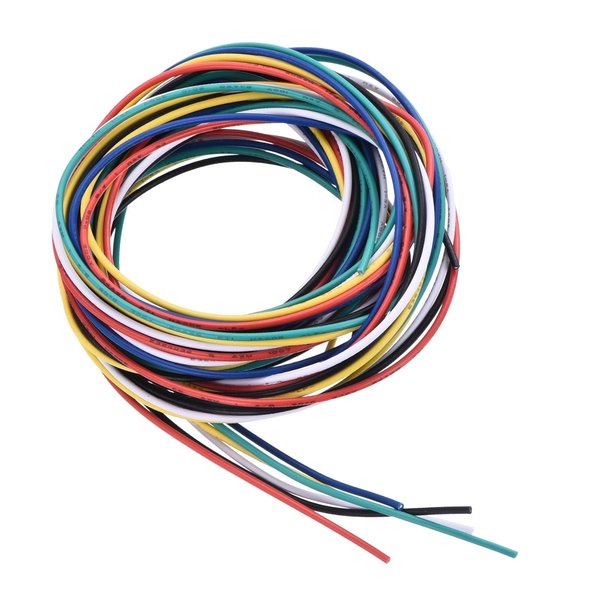

연결선(4 x 12cm)

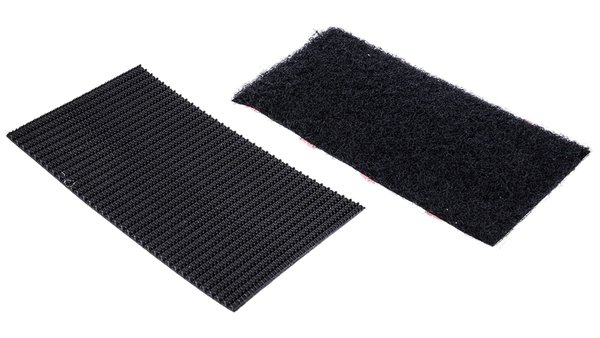

프리텐셔너용 소형 자가 접착식 벨크로 패드
순간접착제
와인더를 장착할 판자 조각.
판자에 고정할 목재용 나사 4개(PLA가 갈라지므로 카운터싱크 가공하지 않은 것).
(일부 품목은 필요한 양보다 많이 구매해야 할 수도 있지만, 그래도 예산 범위 내입니다.)
3D 프린터
납땜 인두/납
십자드라이버
육각 너트용 펜치 또는 스패너.

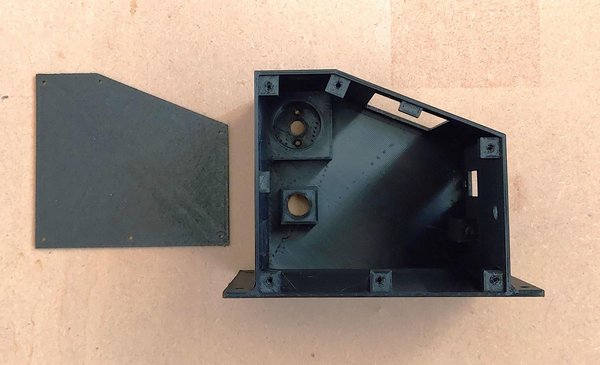

인클로저 박스; 15% 채움률, 지지대 사용. 보급형 프린터로 12시간 동안 출력했는데 아무런 문제도 없었습니다. 측면 커버는 100% 채움률, 지지대 없음. 와인딩 암: 15% 채움, 지지대 없음. 자석의 균형추로 동전을 사용합니다. 영국 5펜스/미국 1센트용 암 파일을 선택하거나 필요에 따라 STL 파일을 수정하세요. 빌드 플레이트 접착 상태에 따라 모든 부품에 스커트를 적용할지 여부는 선택 사항입니다. 가열식 프린터 베드를 사용했기 때문에 저는 스커트가 필요하지 않았습니다.

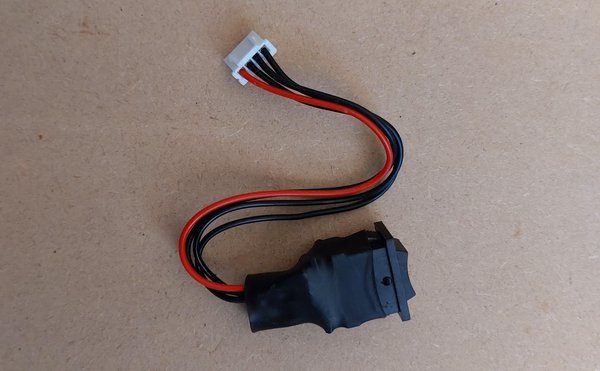

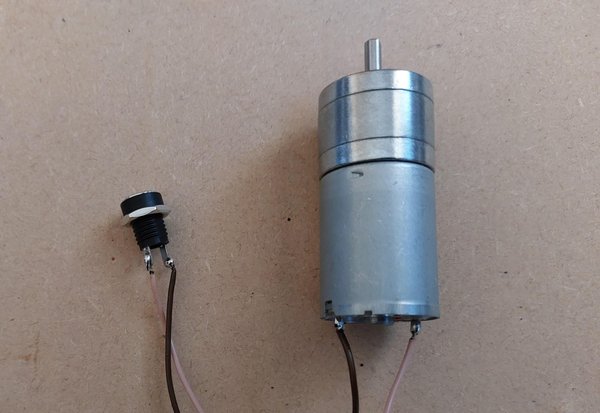

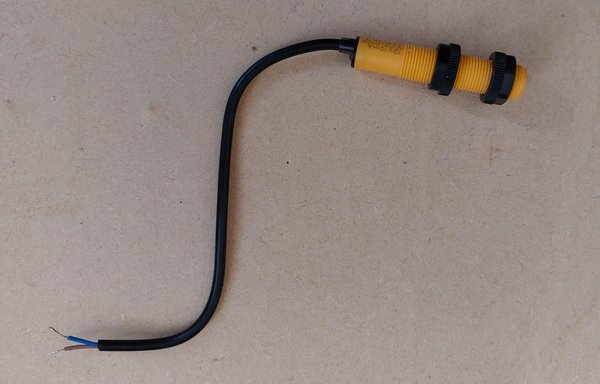

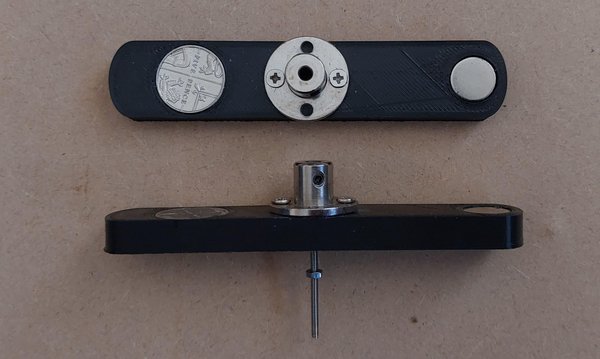

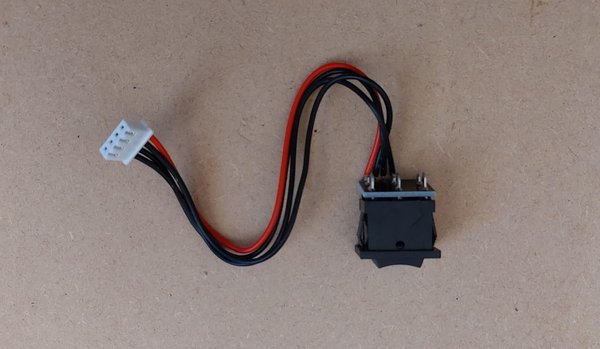

전선을 모터와 전원 소켓 단자에 납땜하십시오. 자기 센서 선을 약 12cm 길이로 자르십시오. 모든 선 끝부분에 주석을 입히십시오. 전원 제어 보드에서 스위치 커넥터를 분리하고, 공예용 칼을 사용하여 스위치 본체를 덮고 있는 플라스틱 슬리브를 잘라내십시오. 그렇지 않으면 장착되지 않습니다. 카운터 본체에서 금속 브래킷을 나사로 풀어 분리하십시오. 이 부품은 필요하지 않습니다. 와인딩 암을 조립하십시오. 슈퍼글루를 사용하여 자석, 동전, M2 나사를 고정하십시오. 자석의 방향은 중요하지 않습니다.

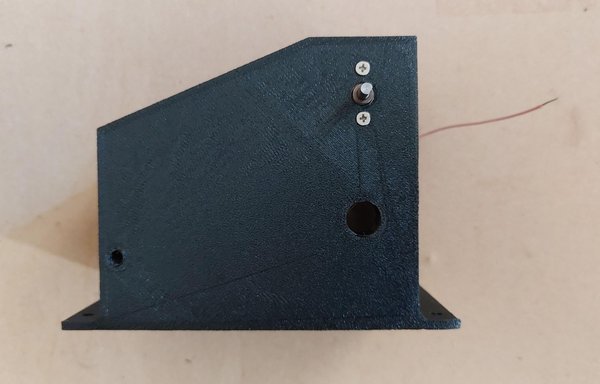

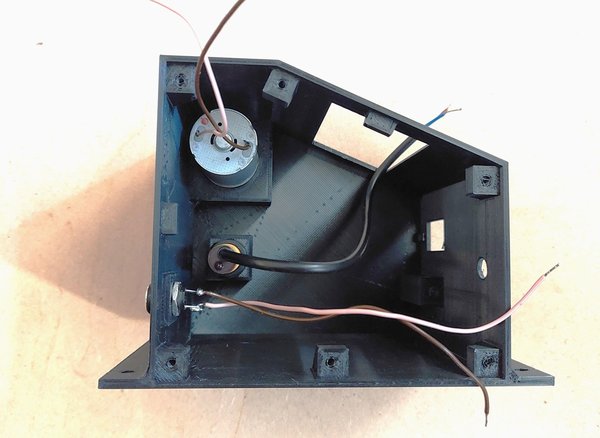

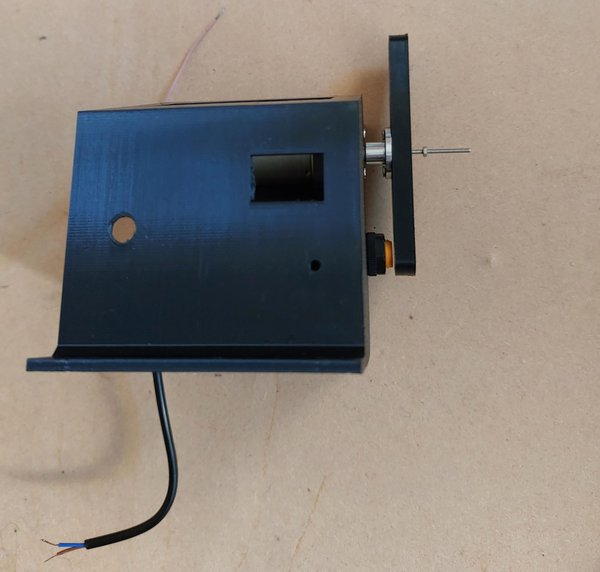

모터를 장착하십시오. 모터가 꼭 맞지 않으면 얇은 테이프를 모터 둘레에 감으십시오. 모터에 권선 암을 장착하십시오. 센서 끝과 권선 암 사이의 간격이 1~1.5mm가 되도록 카운터 센서를 설치하십시오. 카운터의 최고 속도를 높이려면 간격이 가까울수록 좋으므로 이 작업에 시간을 들이십시오.

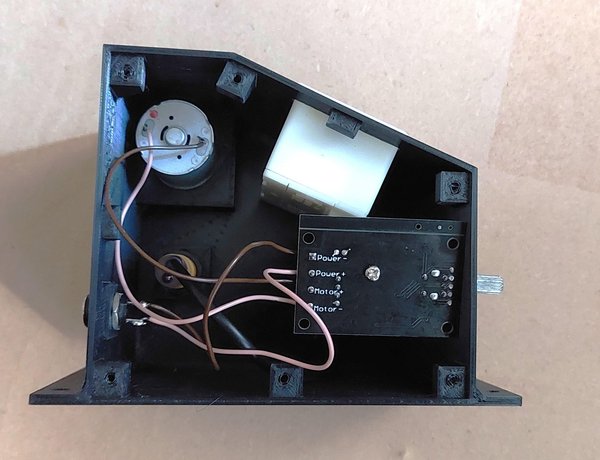

스위치를 장착하십시오. 빨간 점이 표시된 단자에서 나온 모터 전선을 전원 보드의 "Motor +ve"에 연결하고, 다른 전선은 "Motor -ve"에 연결하십시오. 12v 전원 소켓을 장착하십시오. 전원 전선을 "+ve" 및 "-ve" 단자에 연결하십시오. 극성을 잘못 연결하면 전원 보드가 손상됩니다. 스위치 멀티 커넥터를 꽂으십시오.

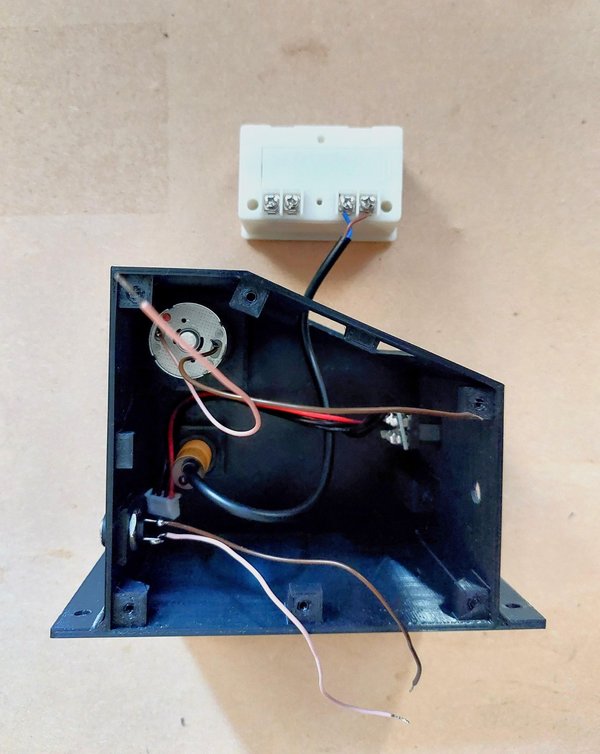

센서 전선을 카운터 구멍으로 통과시켜 빼내십시오. 파란색 전선은 카운터의 +ve에, 갈색 전선은 -ve에 연결하십시오. 전원을 켜고 권선 암을 돌려 제대로 작동하는지 확인하십시오. 안으로 밀어 넣으면 단단히 압입됩니다. 배터리는 약 200시간 동안 사용할 수 있습니다.

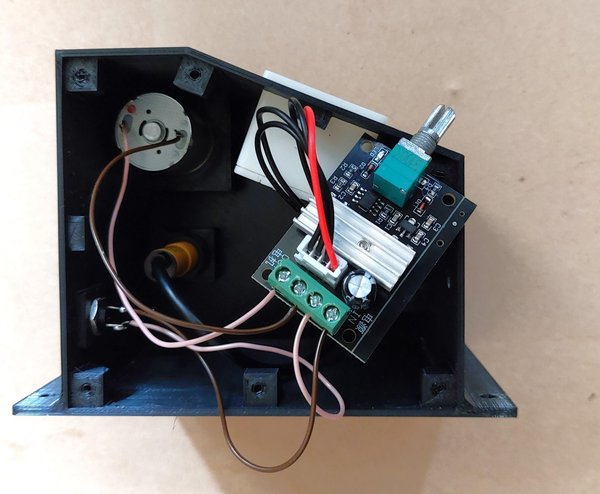

그림과 같이 전원 보드를 장착하십시오. 와이어 가이드 막대를 삽입하고 6mm M3 나사로 고정하십시오. 너무 세게 조이면 플라스틱의 나사산이 뭉개지므로 주의하십시오. 와이어 가이드를 추가하십시오.
이제 끝났습니다. 전원을 켜서 모든 것이 작동하는지 확인한 다음 측면 패널을 나사로 고정하십시오. 벨크로 프리텐셔너 패드는 보드 앞쪽 가장자리와 평평하게 맞닿도록 접착해야 합니다.
두 개의 감는 암이 있습니다. 30mm 나사가 달린 암은 펜더 싱글 코일과 중앙에 구멍이 뚫린 보빈용입니다. 다른 암은 양면 카펫 테이프를 사용하여 보빈을 고정합니다.
와이어 가이드를 올바르게 설정하는 것이 매우 중요합니다. 와이어가 이동하는 가장 먼 지점과 보빈의 가장자리 사이에는 0.5~1mm의 간격이 있어야 합니다. 이렇게 하면 압력으로 인해 와이어의 평평한 부분이 바깥쪽으로 휘어지는 것을 방지할 수 있으며, 보빈의 미세한 결함이나 구멍에 와이어가 걸리는 것도 막을 수 있습니다. 와이어를 감을 때 와이어가 이동하는 끝 지점에서 잠시 멈추면 간격이 채워집니다.
“바람을 흩뜨리기” 위해 와이어를 무작정 앞뒤로 휘두르지 마세요. 문제가 발생할 수 있을 뿐만 아니라 소리가 좋아지지도 않습니다. 손으로 감을 때 바람은 자연스럽게 흩어지므로, 와이어를 천천히 앞뒤로 움직여 주기만 하면 됩니다.
올바른 감김 장력을 파악하거나 균일한 모양의 코일을 감기 위해서는 픽업을 몇 번 감아봐야 할 수도 있지만, 이는 소리에 영향을 미치지 않습니다(기타 포럼의 주장은 틀렸습니다). 픽업이 약간 헐거우면 꼼꼼하게 포팅 처리하세요.
즐겁게 창작해 보세요.
