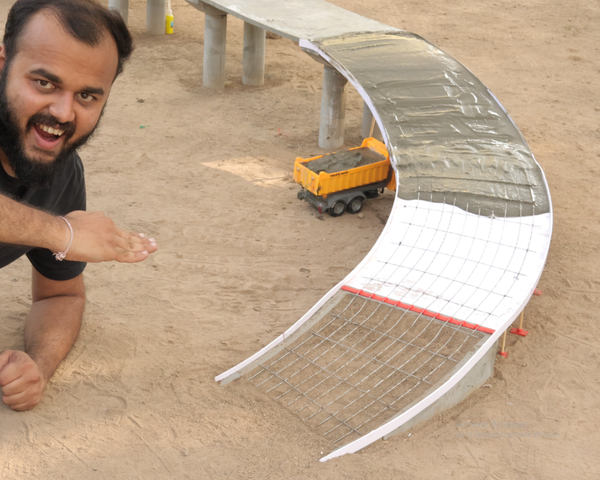

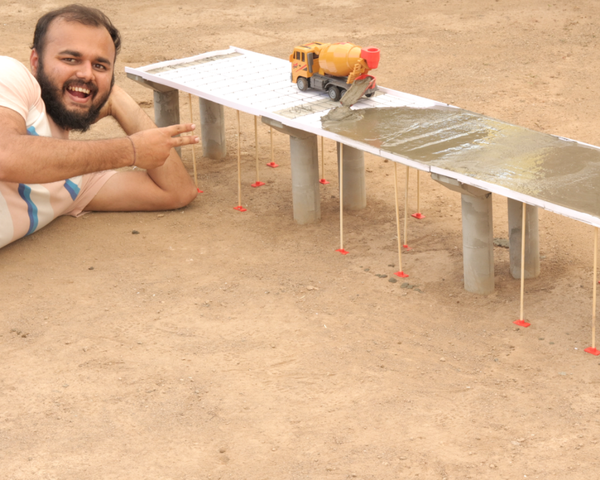

미니어처 콘크리트 고가도로는 실제 고가도로를 축소하여 만든 것으로, 주로 장식용이나 모형 제작용으로 설계되었습니다. 정원, 조경, 모형 기차 레이아웃, 건축 전시 등에 사용할 수 있습니다.
이 고가도로는 보, 기둥, 난간, 노면 등 사실적인 세부 요소를 포함할 수 있어, 실제 구조물을 축소해 놓은 듯한 모습을 연출합니다.
이 프로젝트에서는 간단한 시공 기법과 사실적인 디테일을 활용해 미니어처 콘크리트 고가도로를 만들 예정이며, 이 작품은 어떤 미니어처 풍경이나 전시물에도 훌륭한 소품이 될 것입니다.

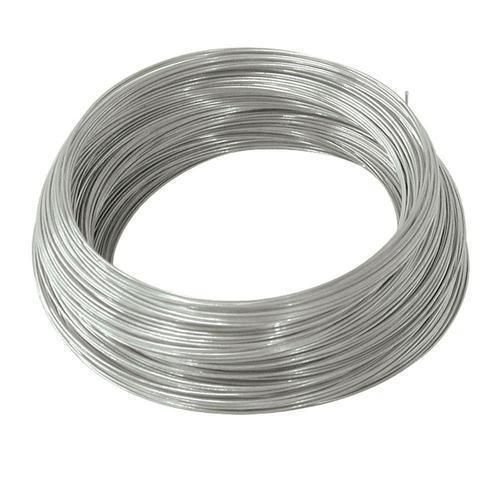

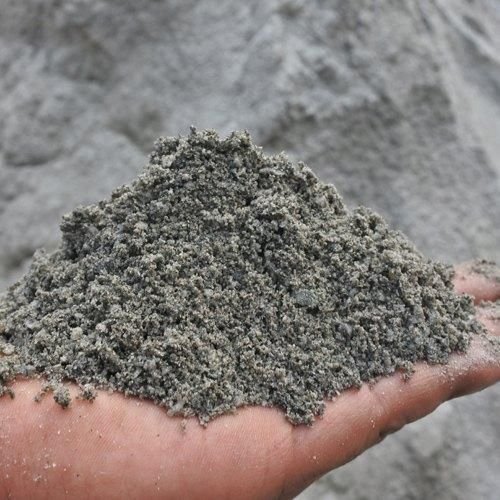

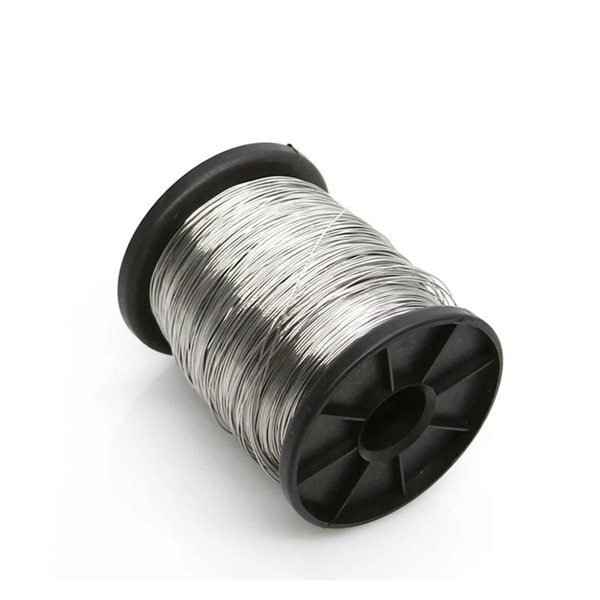

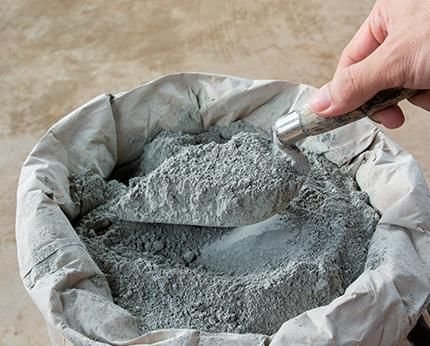

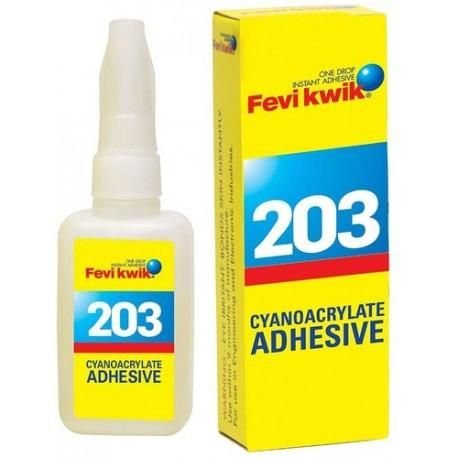

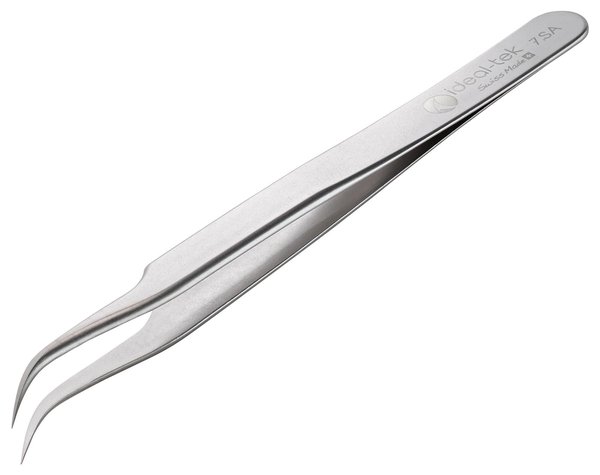

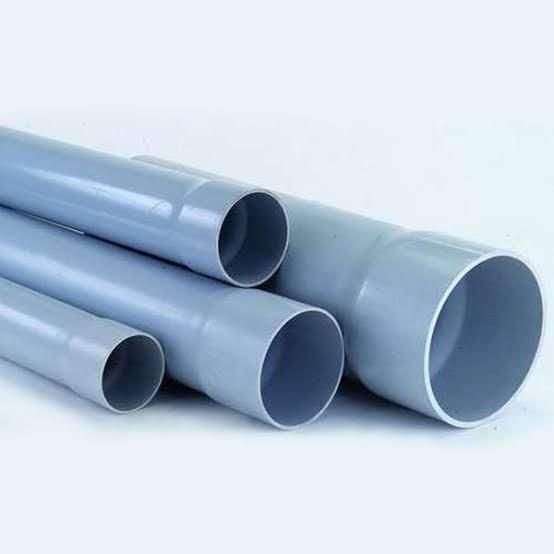

이 소형 콘크리트 고가도로를 만들려면 다음과 같이 쉽게 구할 수 있는 재료들이 필요합니다:
이 미니어처 모형에서는 받침과 세부적인 기초 등 일부 구조 부위가 단순화되거나 생략되었습니다.

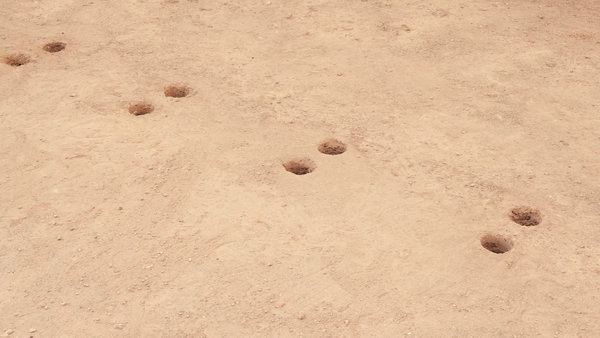

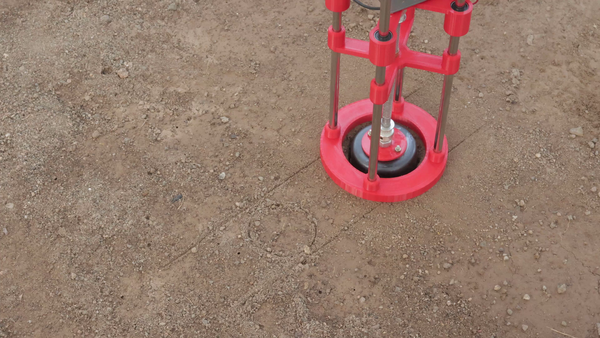

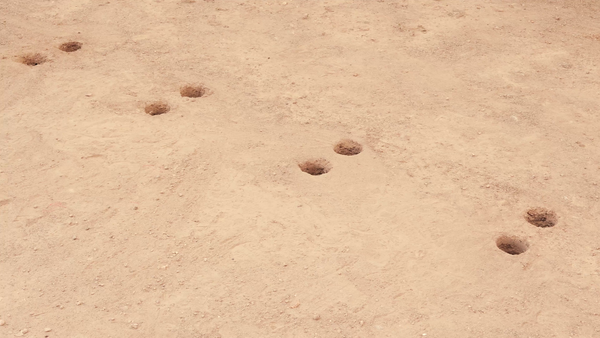

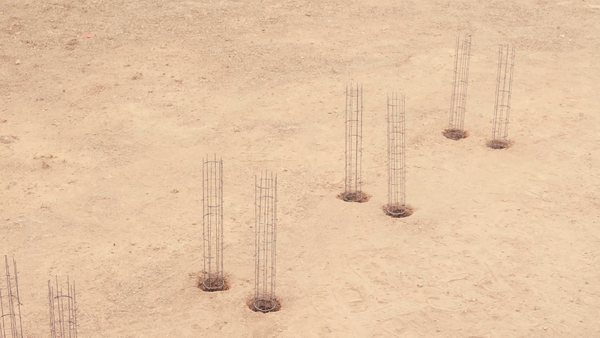

설계에 따라 고가도로 기둥을 설치할 위치를 표시합니다. 삽, 파이프 또는 이와 유사한 도구(저는 기계를 사용합니다)를 사용하여 표시한 지점에 구멍을 만듭니다. 기둥 밑부분을 올바르게 배치하고 콘크리트로 고정할 수 있도록 구멍을 기둥 밑부분보다 약간 넓게 만듭니다.

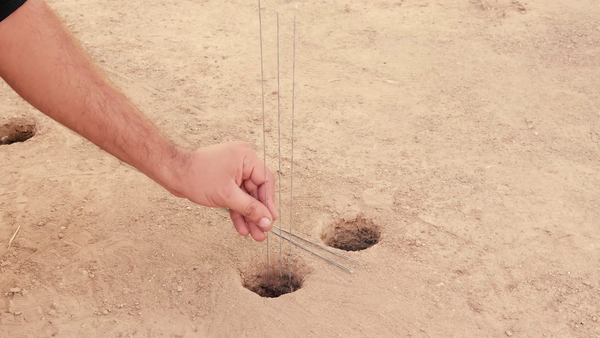

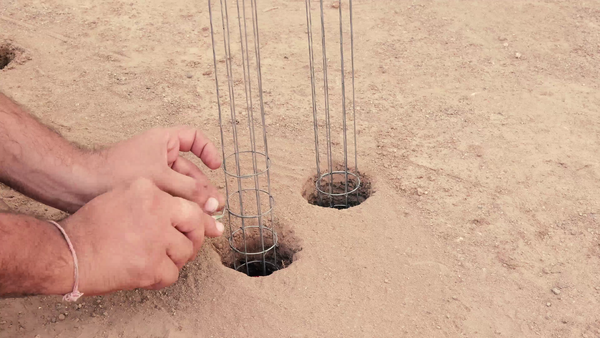

수직으로 배치할 1 mm 강선을 기둥 거푸집 안에 넣고 균일하게 배치합니다. 수평 원형 보강재를 추가한 뒤 0.2 mm 와이어와 핀셋을 사용하여 수직 강선에 고정합니다.
같은 과정을 6개 기둥 모두에 대해반복하고, 콘크리트를 타설하기 전에 보강재가 제대로 정렬되어 단단히 고정되었는지 확인합니다.

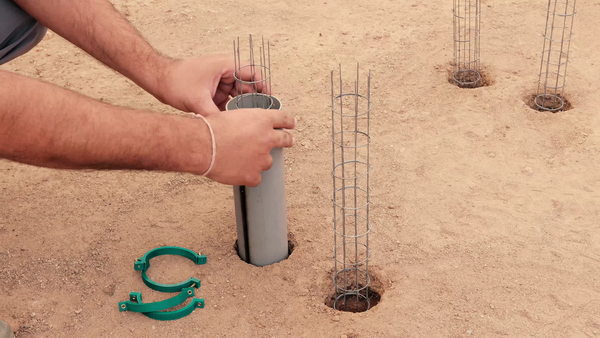

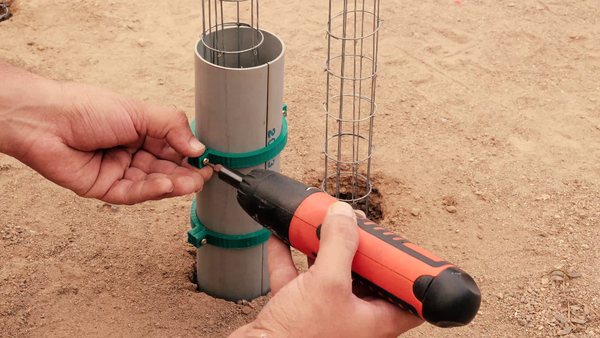

기둥 거푸집을 만들기 위해 2.5인치 PVC 파이프 를 사용합니다. 파이프를 필요한 길이(총 20cm: 기둥 15cm + 받침대 5cm)로 자른 다음 세로로 두 조각으로 나눕니다.
두 반쪽을 이어 원통 모양으로 만들고, 콘크리트를 타설하는 동안 움직이지 않도록 단단히 고정합니다.

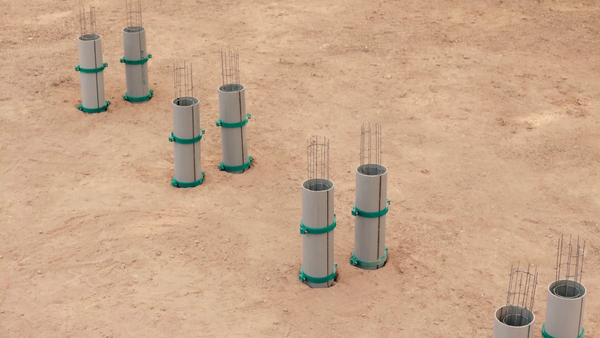

6개 기둥 모두에 대해 같은 과정을반복합니다.

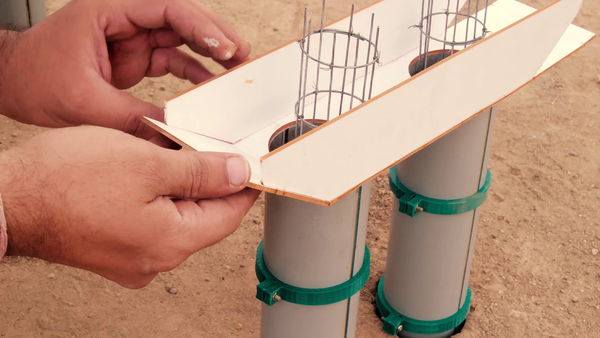

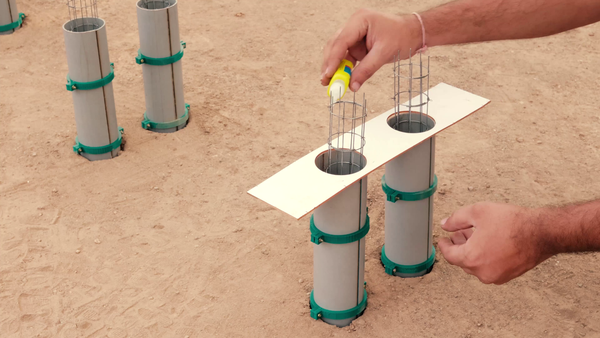

고가교 보에는 선보드 시트 를 사용하여 간단한 거푸집을 만듭니다.
보의 치수는 25 cm (길이) × 7 cm (너비) × 7 cm (높이)입니다.

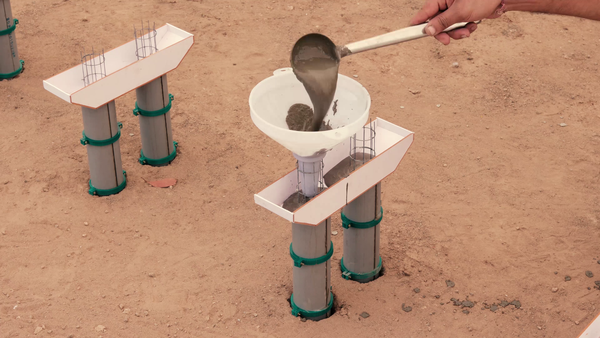

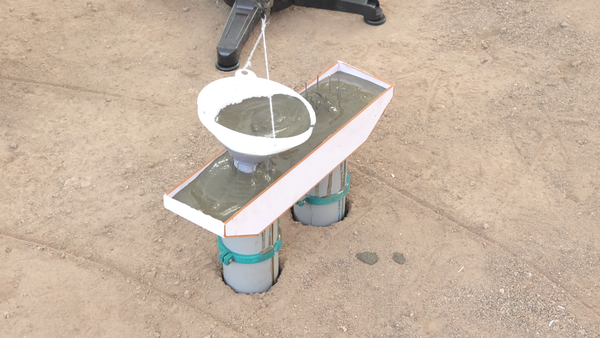

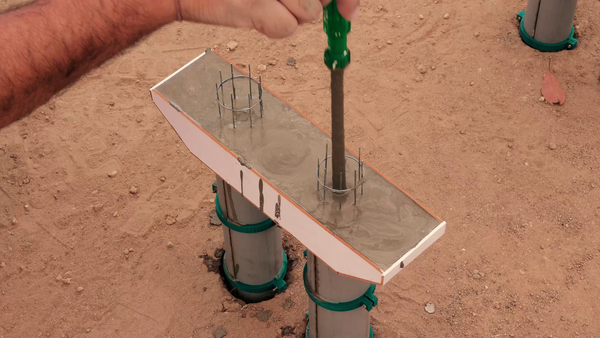

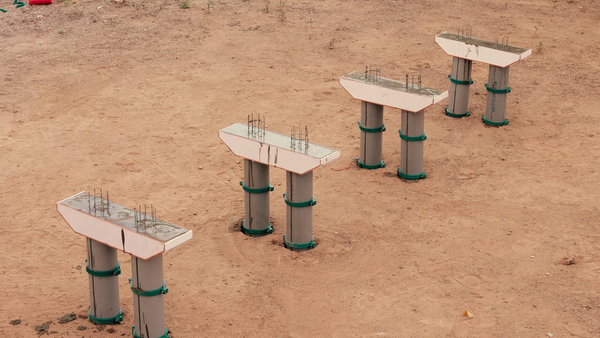

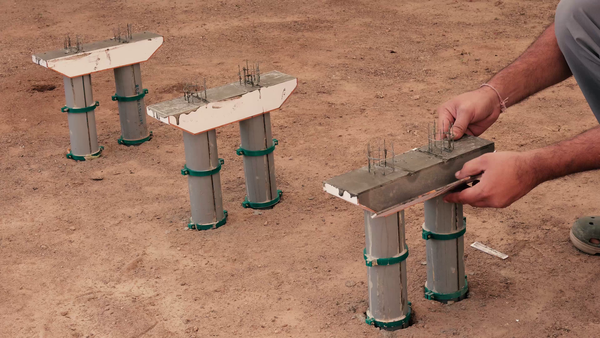

콘크리트 혼합물을 거푸집에 천천히 붓되, 철근 주변의 모든 공간이 채워지도록 주의하십시오.
거푸집을 가볍게 두드리거나 진동시켜 갇힌 기포를 제거하고 콘크리트를 다져줍니다. 흙손으로 표면을 매끄럽게 다듬은 뒤, 콘크리트가 제대로 경화되도록 둡니다.
콘크리트가 거푸집 안에서 2일 동안 양생되도록 두세요.

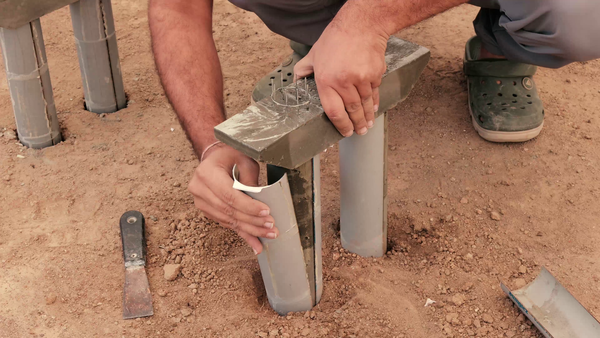

양생이 끝나면 거푸집을 조심스럽게 제거하여 미니어처 고가교 보를 드러내세요. 패널을 제거할 때 콘크리트가 손상되지 않도록 주의하십시오.
이제 여러분의 미니어처 콘크리트 고가교 보는 다음 단계를 진행할 준비가 되었습니다.

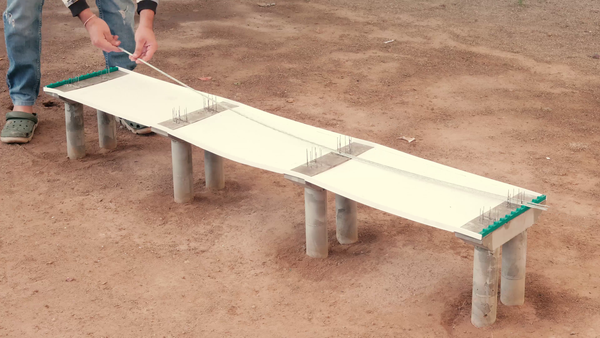

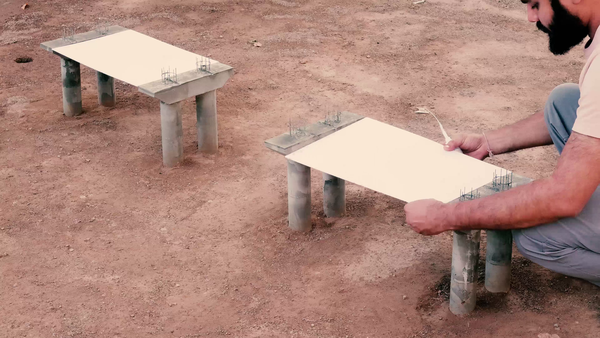

필요한 크기와 디자인에 따라 고가도로 데크를 계획하십시오. 선보드 시트를 원하는 치수로 자른 다음 거푸집으로 조립하십시오.
콘크리트가 새지 않도록 모든 이음매를 제대로 밀봉하십시오. 기름을 내부 표면에 얇게 바르십시오. 이렇게 하면 콘크리트가 양생된 후 쉽게 분리됩니다.
거푸집을 평평하고 수평인 표면 위에 놓고, 콘크리트를 타설하기 전에 안정적이며 단단히 지지되어 있는지 확인하십시오.

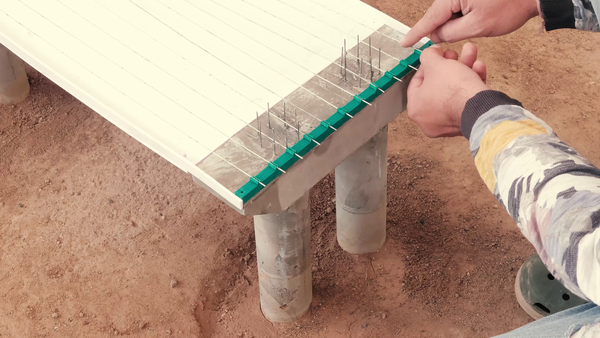

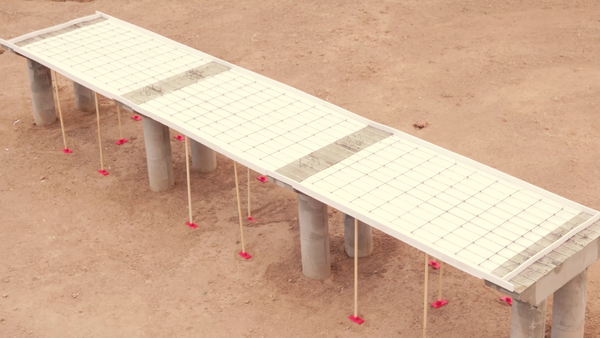

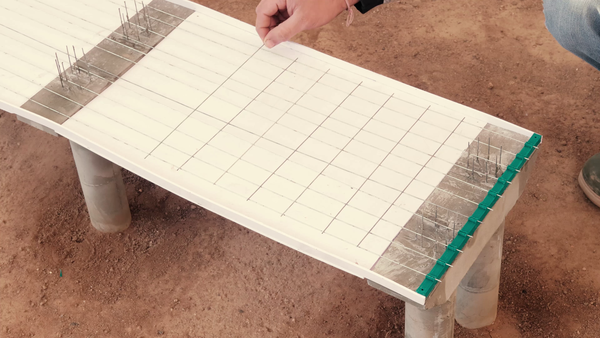

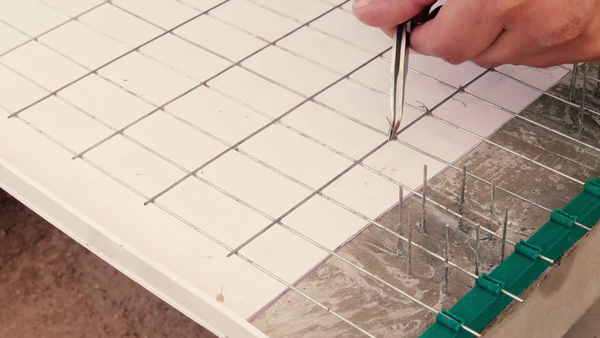

보강은 미니어처 고가도로 데크의 강도와 내구성을 향상하는 데 도움이 됩니다. 이 프로젝트에서는 1.5 mm 와이어 를 보강재로 사용하십시오.
와이어를 데크 전체에 고르게 배치하고 필요한 간격을 유지하십시오:
콘크리트를 타설하는 동안 보강재가 제자리에 있도록 단단히 고정하십시오. 더 높은 강도를 확보하려면 보강재가 데크 전체에 고르게 분포되도록 하십시오.

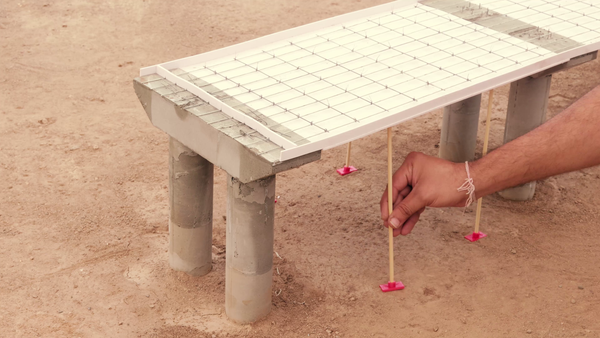

비계는 콘크리트를 타설하고 양생하는 동안 고가도로 데크를 임시로 지지합니다.
다음과 같이 가볍지만 튼튼한 재료를 사용하십시오: 나무 막대, 다월, 이쑤시개 또는 작은 금속/플라스틱 막대.
데크 길이를 따라 수직 지지대를 고르게 배치하고, 콘크리트를 타설하기 전에 비계가 안정적이며 제대로 정렬되어 있는지 확인하십시오.

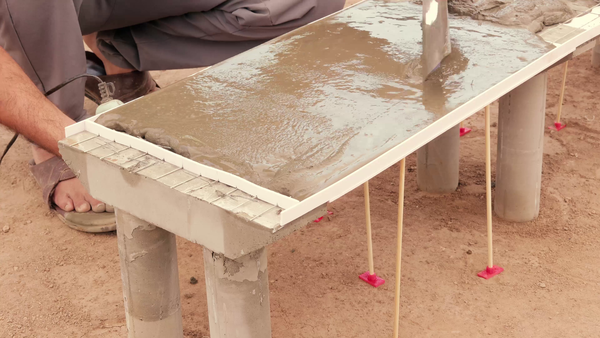

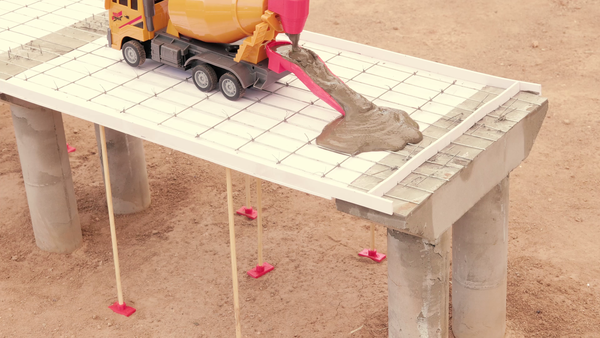

시멘트, 모래, 물을 섞어 작업하기 좋은 콘크리트 농도로 만드세요.

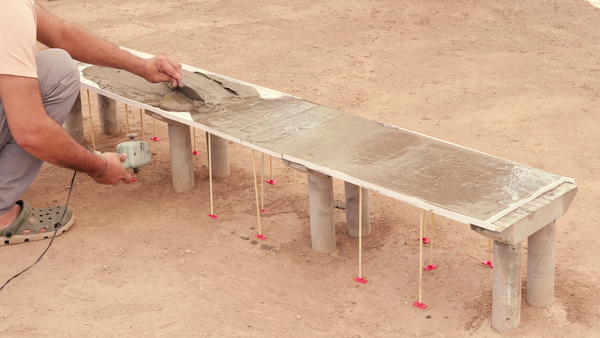

혼합물을 한쪽 끝에서 시작해 반대쪽 끝으로 이동하면서 데크 거푸집에 천천히 부어 넣으세요. 흙손 으로 고르게 펴고, 공기 주머니를 제거하기 위해 거푸집을 가볍게 두드리세요.
거푸집을 완전히 채운 다음, 곧은 자 를 앞뒤로 움직여 표면을 평평하게 고르세요. 마지막으로 흙손으로 표면을 매끄럽게 다듬어 깔끔하게 마감하세요.
갓 타설한 콘크리트를 플라스틱 시트 로 덮어 수분을 유지하고 적절한 양생을 돕습니다. 24–48시간 동안 양생한 후 거푸집을 조심스럽게 제거하세요.
콘크리트가 굳으면 거푸집을 조심스럽게 제거하고 고가도로 상판에 거친 가장자리나 결함이 있는지 점검하세요. 필요한 경우 소량의 콘크리트나 보수 재료로 손질하세요.
이 소형 고가도로 상판은 이제 다음 단계로 넘어갈 준비가 되었습니다.
완만한 경사를 고가도로 양쪽 끝에 만들어 지상에서 고가도로 데크로 부드럽게 이어지도록 합니다.
램프는 Sunboard 또는 그 밖의 적합한 재료로 만들고, 데크 쪽으로 갈수록 높이가 점차 높아지도록 합니다. 진입 램프와 출구 램프가 모두 올바르게 정렬되고 경사가 매끄럽고 균일한지 확인합니다.

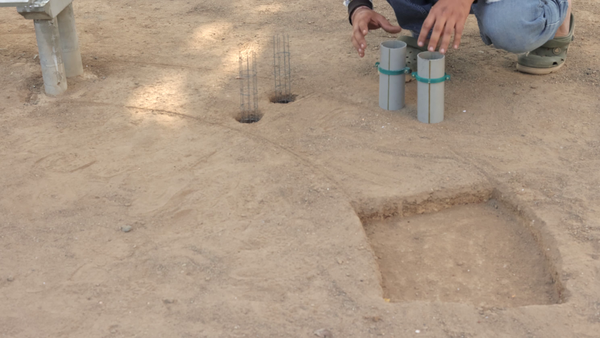

이 설계에서는 고가도로를 콘크리트 기둥 하나가 지지하며, 지상에서 고가도로 데크까지 경사진 진입 램프가 이어집니다.
설계에 따라 기둥의 위치를 표시합니다. 기둥이 고가도로 데크와 올바르게 정렬되도록 합니다.

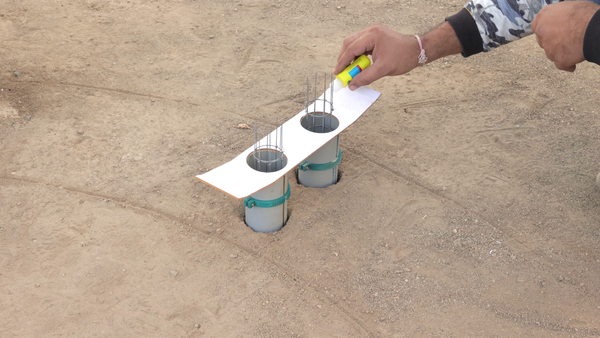

길이 2.5인치 PVC 파이프 를 15 cm (기둥 10cm + 받침대 5cm)로 자른 다음 수직으로 두 반으로 나눕니다. 두 반쪽을 철근 주위에 배치하고 제자리에 단단히 고정합니다. Sunboard 시트 를 필요한 치수로 자른 다음, Fevi-Quick을 사용해 조각들을 상자 형태로 조립합니다. 상자가 똑바르고 단단히 고정되어 있으며 누수가 없도록 합니다.

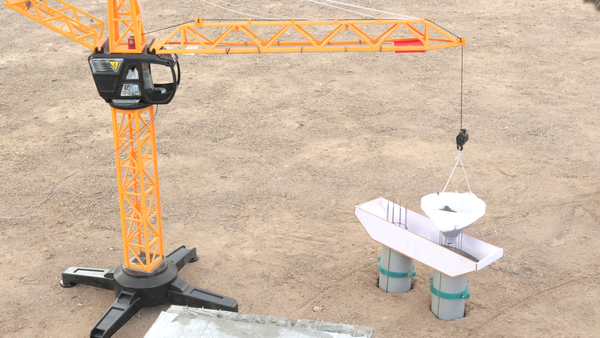

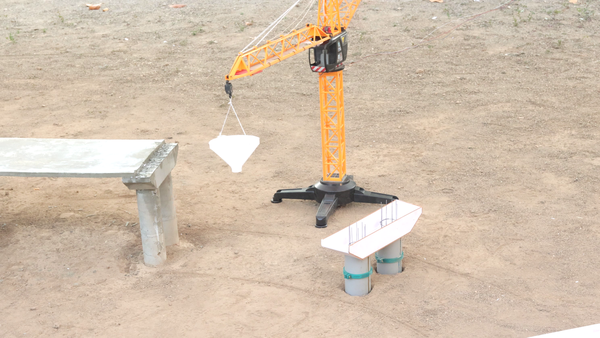

시멘트, 모래, 물을 섞은 뒤, 그런 다음 콘크리트를 선보드 상자 안에 천천히 부어 넣습니다. 거품이 빠지도록 거푸집을 가볍게 두드린 뒤, 흙손으로 표면을 평평하게 다듬습니다.

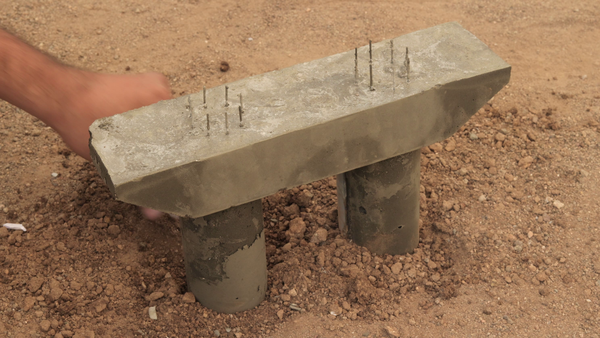

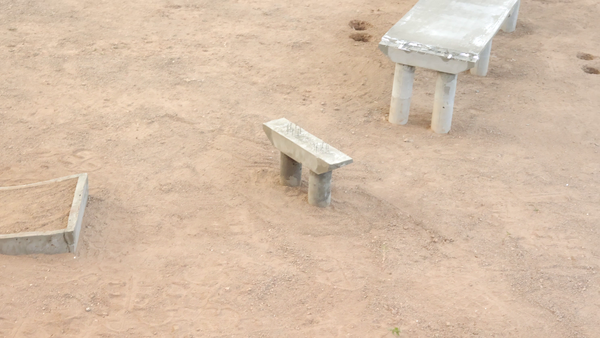

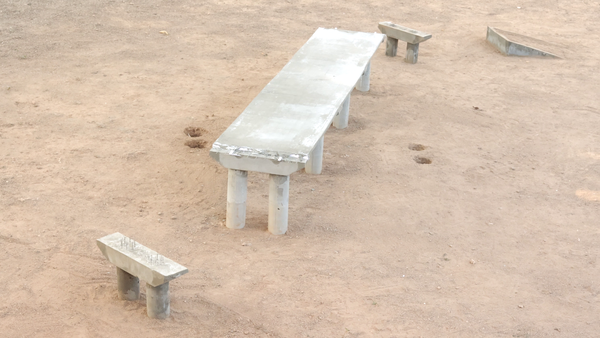

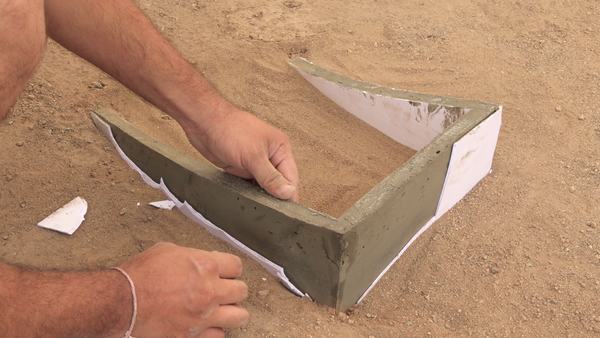

콘크리트를 24~48시간 동안 양생시킵니다. 선보드 거푸집을 조심스럽게 제거하고 거친 가장자리를 다듬어 정리합니다.

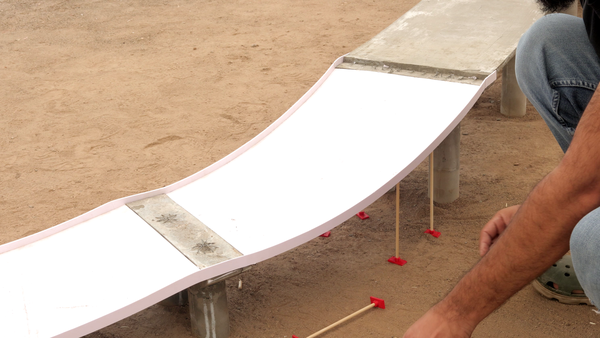

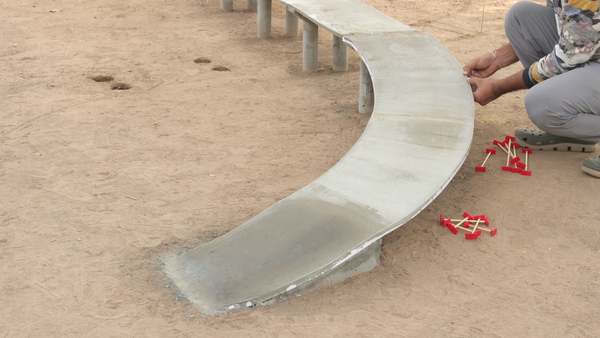

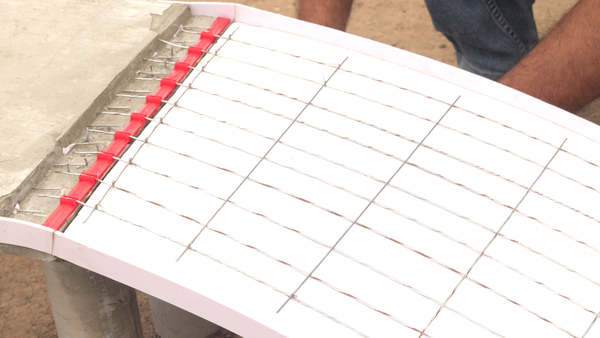

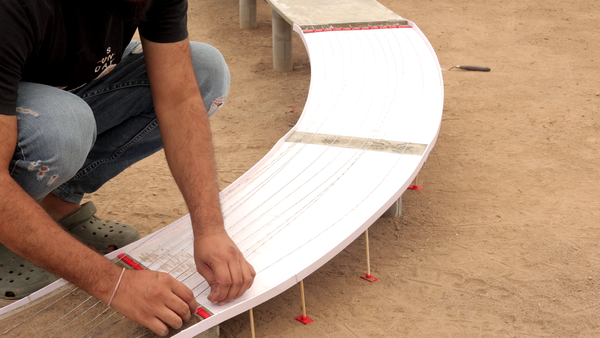

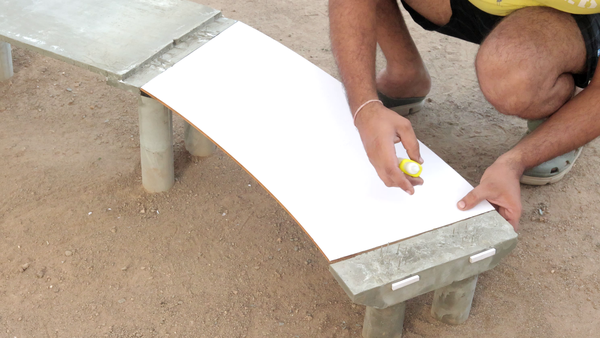

이제 경사진 데크를 설치하려면 앞서 설명한 데크 설치 단계를 따르세요:

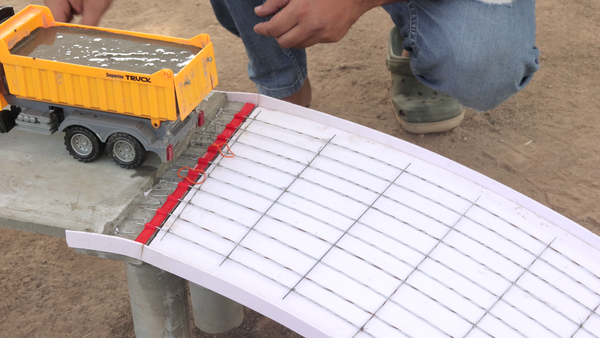

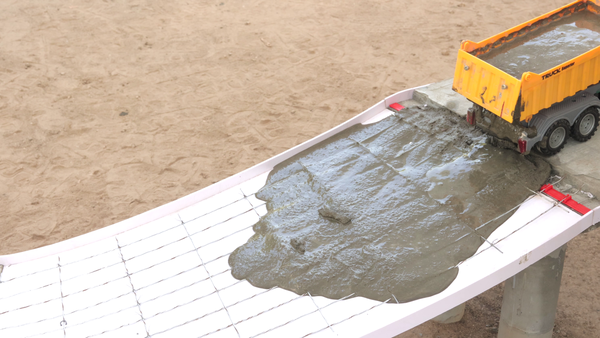

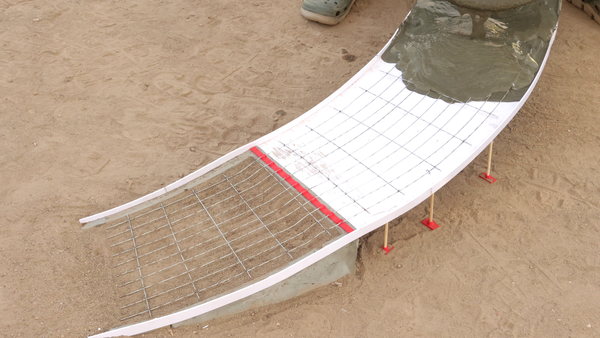

이제 경사진 데크의 경우, 앞서 설명한 데크 시공 단계를 따르세요:

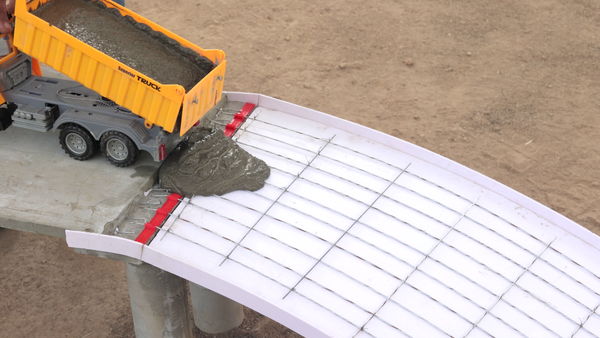

5단계: 데크 콘크리트 타설, 데크 양생 및 거푸집 해체
전체 영상 보기:

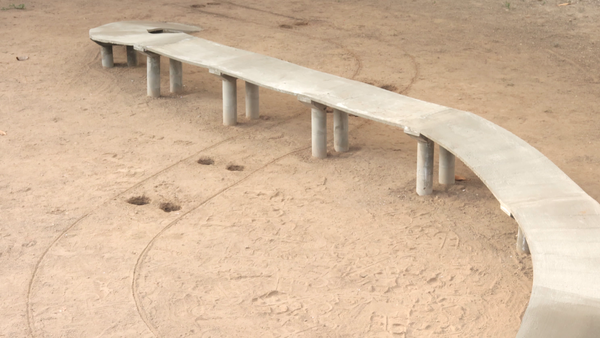

이것으로 미니어처 콘크리트 고가도로 시리즈의 1부가 완성되었습니다. 이번 부에서는 기둥, 데크, 철근, 거푸집, 진입 램프를 포함한 주요 고가도로 구조물을 건설했습니다.
하지만 이 프로젝트는 여기서 끝나지 않습니다! 2부에서는 이 고가도로 위를 가로지르는 또 다른 고가도로를 건설하여, 위에서 내려다보면 X자형 고가도로 교차로가 만들어지도록 할 것입니다.
2부도 기대해 주세요!
