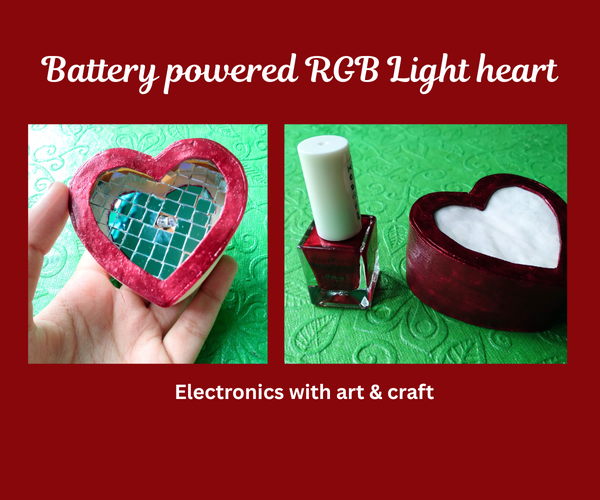

이 프로젝트는 다채로운 RGB LED로 구동되는 재미있고 쉽게 만들 수 있는 하트 모양의 조명입니다. 간단한 DIP 스위치와 작은 동전형 배터리를 사용하여 마이크로컨트롤러나 코딩 없이 7가지의 다양한 생생한 색상 사이를 전환할 수 있습니다! 본체는 폼으로 제작되었으며, 추가적인 빛을 위해 거울로 안감 처리되고 페인트로 마감되었습니다.

기본 전자기술과 창의적인 수공예를 결합하고자 하는 초보자에게 완벽한 프로젝트입니다. 발렌타인 데이, 생일, 또는 재미있는 주말 공예를 위한 의미 있는 수제 선물을 찾고 있다면, 이 빛나는 하트 장식은 예술과 기술을 아름다운 제스처로 결합합니다!

---

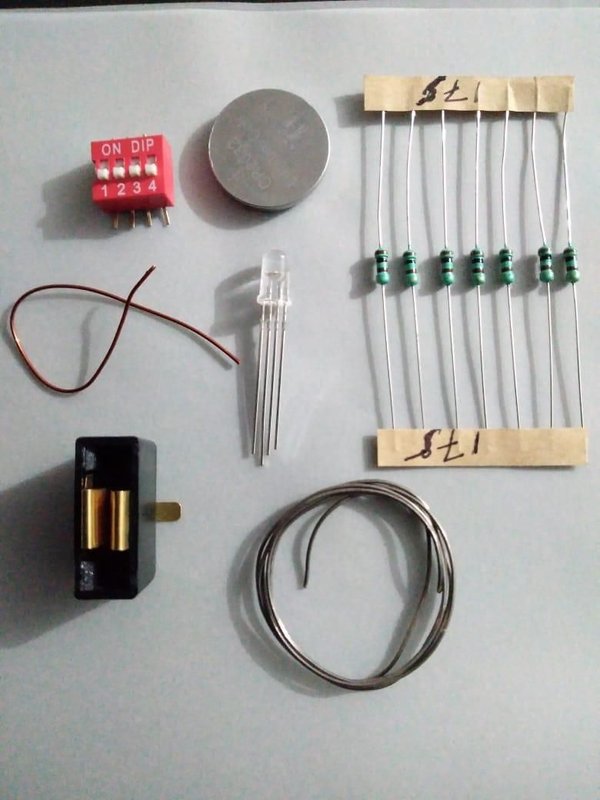

STEP 1. 준비물

전자 제품:

1. RGB LED 5mm 4핀 공통 애노드 ~ 1개
2. 저항 100옴 ~ 3개
3. 4 위치 DIP 스위치 ~ 1개
4. PCB용 3볼트 동전 셀 홀더 ~ 1개
5. 3볼트 동전 셀 CR2032 ~ 1개

공예 재료:

1. 딱딱한 종이
2. 폼 시트
3. 유산지
4. 공예 거울
5. 하트를 색칠할 네일 페인트

도구:

1. 가위
2. 접착제
3. 인두 및 전선
4. 필요시 글루건

---

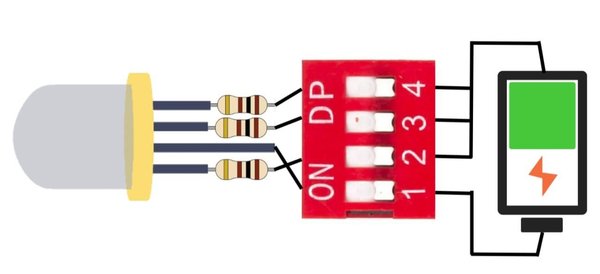

STEP 2. 회로도

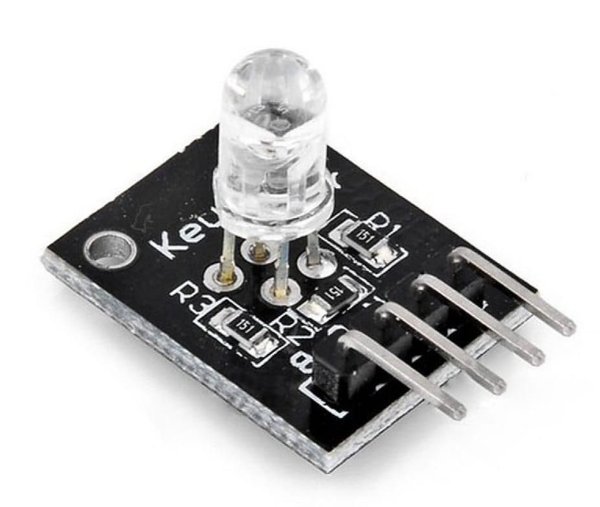

(그림의 이 모듈은 이미 온보드 저항기가 있어 더 깔끔하게 사용할 수 있습니다)

1. DIP 스위치는 LED의 색상을 제어합니다.
2. 스위치를 "켜기"로 전환하면 LED가 특정 색상(빨강, 초록 또는 파랑)을 표시합니다.
3. 다양한 조합의 스위치를 켜면 다양한 색상을 만들 수 있습니다.
4. 저항기는 LED가 너무 많은 전력을 받지 않도록 보호하는 데 도움을 줍니다.

---

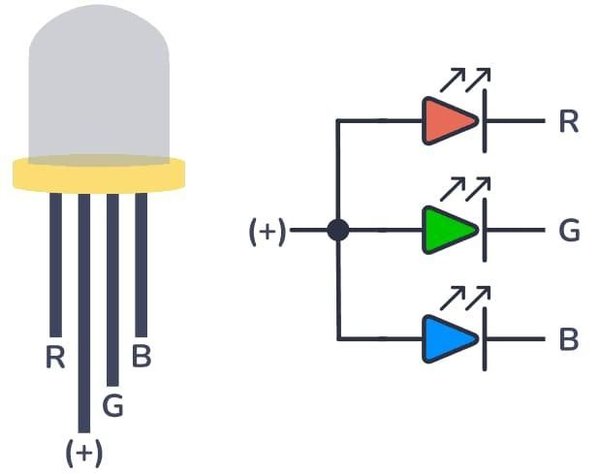

STEP 3. 회로 작동

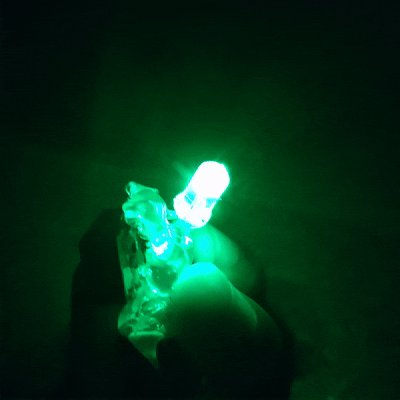

스위치를 하나씩 또는 두 개의 조합으로 켜면 다양한 색상을 만들 수 있습니다. 정말 기발한 디자인입니다!

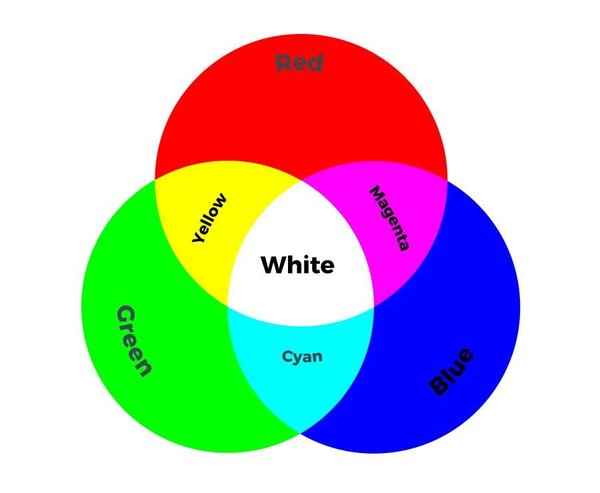

색상 조합은 다음과 같습니다:

1. R (빨강)
2. G (초록)
3. B (파랑)
4. R+G (노랑)
5. G+B (청록)
6. R+B (자홍)
7. 흰색 (R+G+B)

---

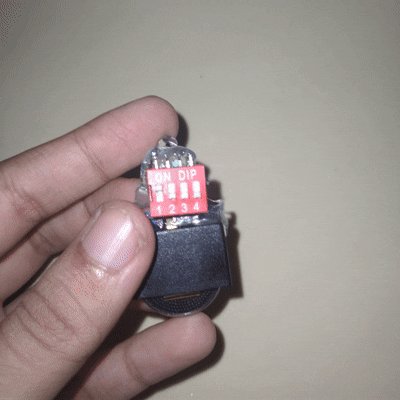

STEP 4. 전자 부품을 납땜하세요.

이제 회로를 작동시킬 시간입니다! 회로 다이어그램을 따라 부품을 깔끔하게 납땜하세요:

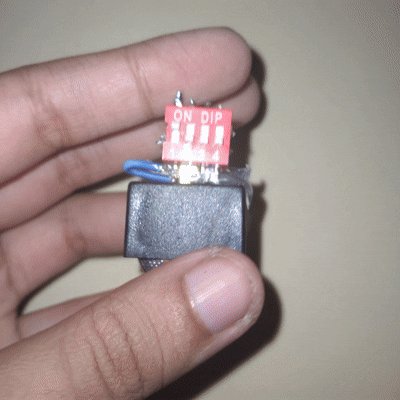

1. ​저항기 부착: DIP 스위치를 가져와서 세 개의 활성 출력 핀(빨강, 초록, 파랑 제어)에 각각 하나의 저항기를 납땜하세요.
2. ​RGB LED 연결: 세 개의 저항기의 자유 끝을 RGB LED의 해당하는 빨강, 초록, 파랑 핀에 직접 납땜하세요.
3. ​배터리 홀더 배선: CR2032 동전형 배터리 홀더의 양극 와이어를 LED의 공통 애노드(+) 리드에 납땜하세요. 접지 와이어를 DIP 스위치의 입력 핀에 연결하세요.

​팁: 배터리에 직접 납땜하는 대신 전용 동전형 배터리 홀더를 사용하면 나중에 고장난 CR2032 셀을 교체하는 것이 매우 빠르고 간편합니다.

---

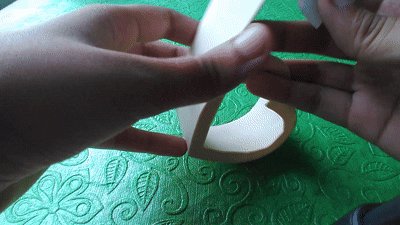

STEP 5. 폼 하트 하우징 제작하기

폼 시트와 단단한 종이를 사용하여 하트 모양의 본체를 만들 시간입니다:

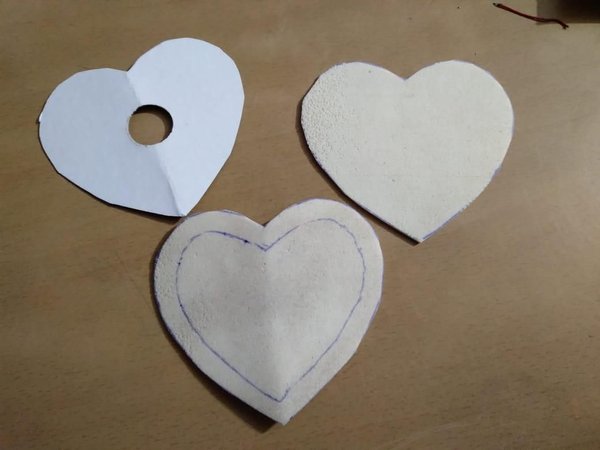

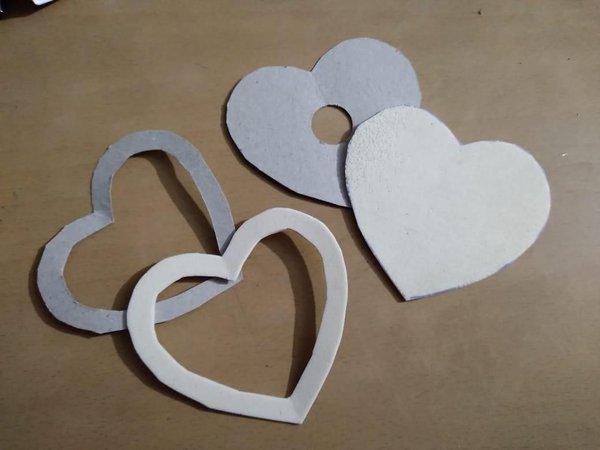

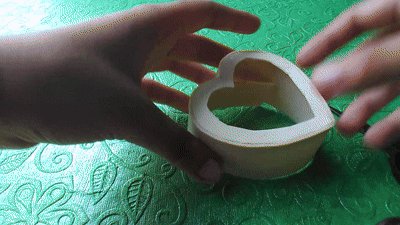

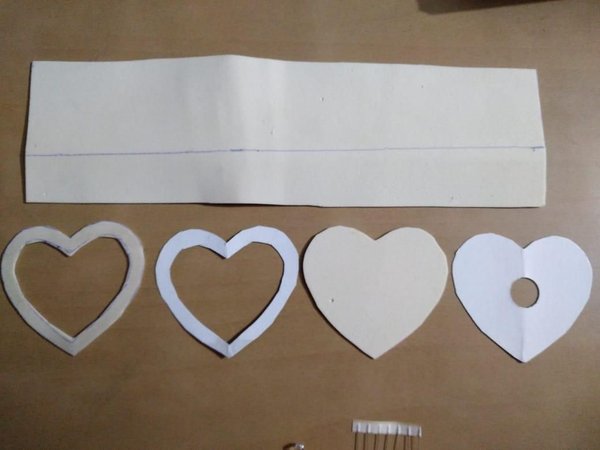

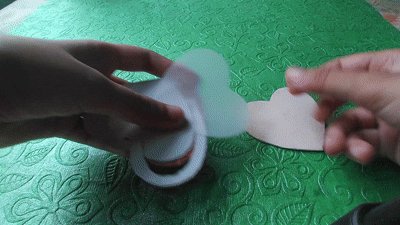

1. ​기본 및 벽 자르기: 폼 시트에서 하트 모양을 잘라내어 주요 프레임으로 사용합니다. 다음으로, 외부 측면 벽을 형성하기 위해 긴 폼 스트립을 자릅니다. 이 스트립을 하트 기본의 경계 주위에 감싸고 붙여서 비어 있는 3D 상자를 만듭니다.
2. ​확산기 스크린 추가: RGB LED에서 나오는 밝은 점광원이 부드럽고 로맨틱한 빛으로 변하도록 하려면, 하트의 상단을 버터/트레이싱 종이에 따라 그립니다. 잘라내어 앞쪽 개구부에 붙입니다. 이 반투명 층은 7가지 색 조합을 고르게 확산시킵니다.

---

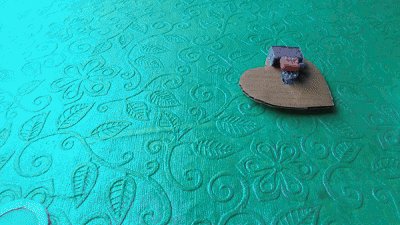

STEP 6. 거울 설치 및 회로 장착

빛 출력을 극대화하고 심장 내부의 배선을 확보하기 위해:

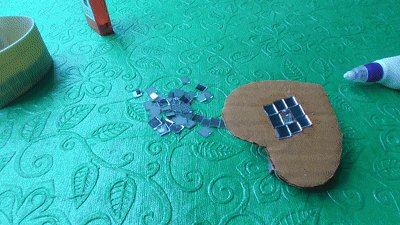

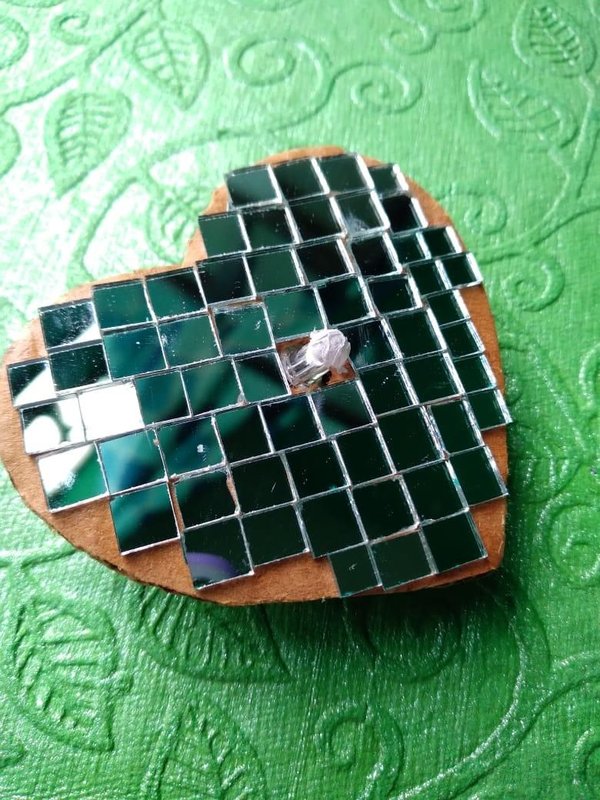

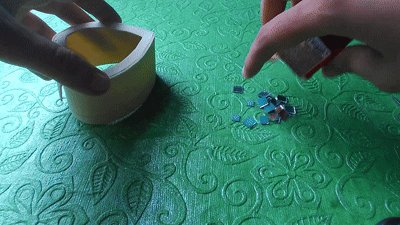

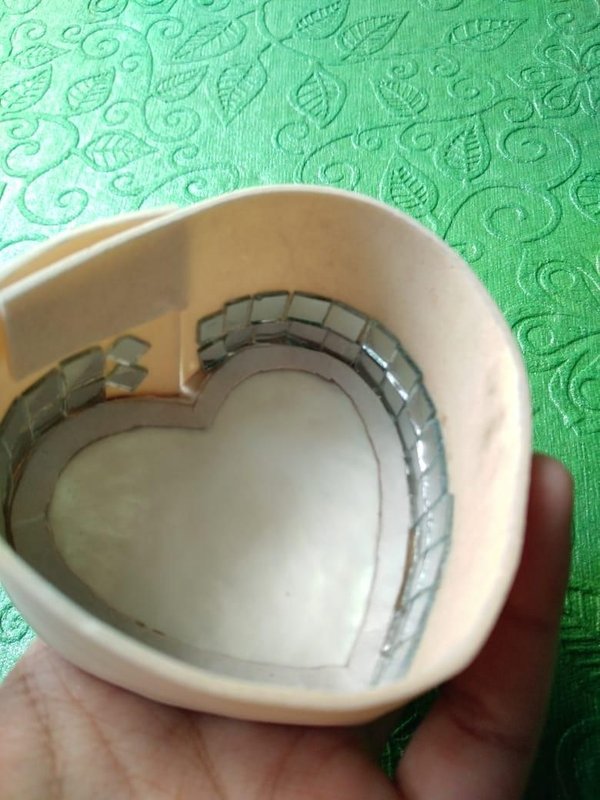

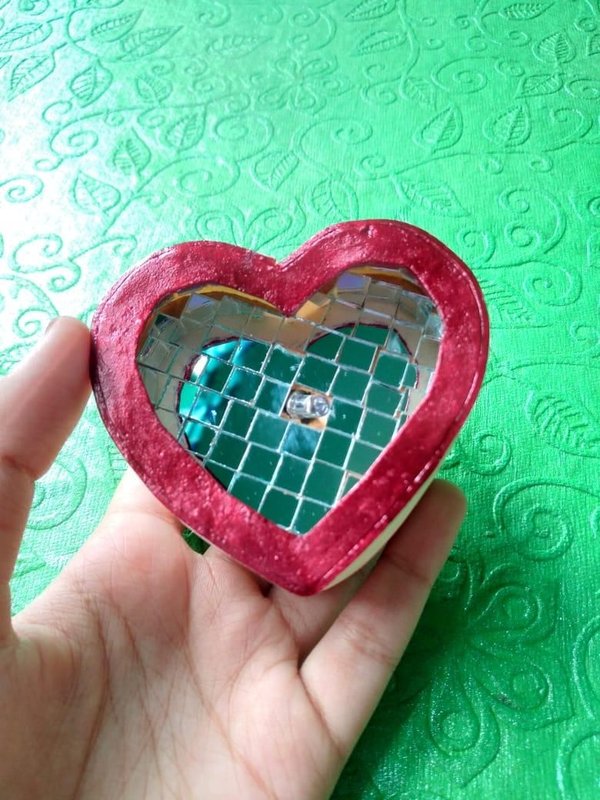

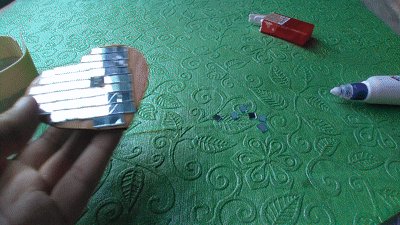

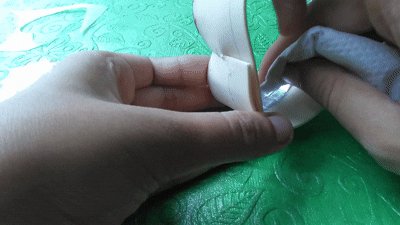

1. ​반사 거울 타일 추가: 폼 하우징의 내부 뒷면과 측면에 작은 공예 거울을 붙입니다. 이들은 반사경 역할을 하여 LED 빛을 모든 방향으로 투명한 확산기 앞쪽으로 반사합니다. 모델을 닫기 전에 부드러운 천으로 거울을 닦아 지문이나 접착제 얼룩을 제거하는 것을 잊지 마세요.

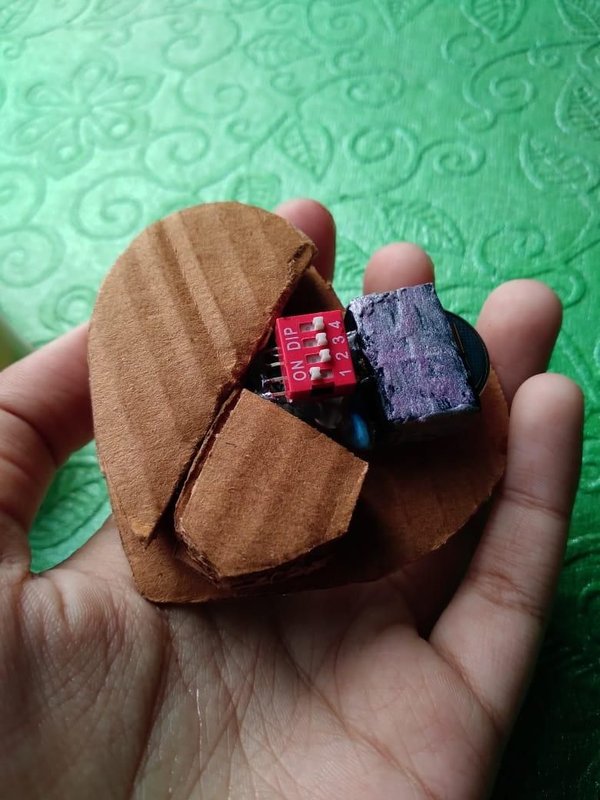

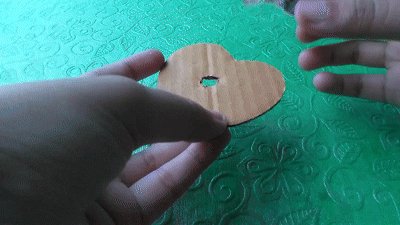

2. ​회로 장착: 심장 뒤쪽에 꼭 맞는 작은 종이 또는 판지를 잘라냅니다. 이 카드에 납땜된 회로 기판을 양면 테이프를 사용하여 평평하게 장착합니다. 이렇게 하면 단락을 방지하고 배선이 흔들리지 않도록 유지할 수 있습니다.

---

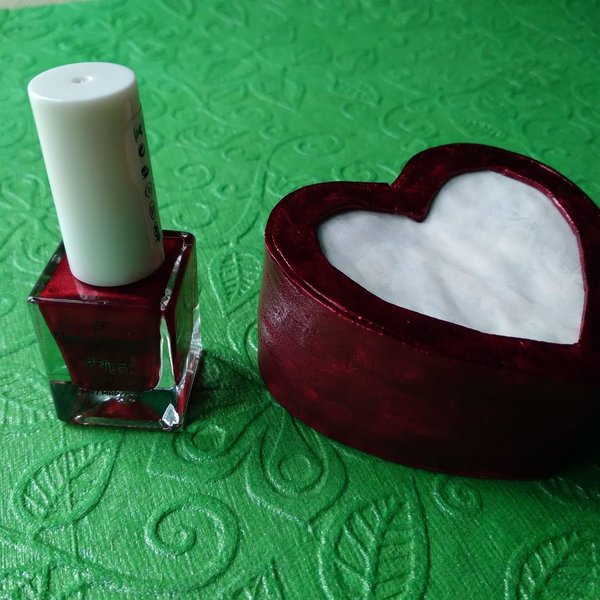

STEP 7. 페인트, 세부 사항 및 최종 조립

빛나는 장식을 완성하려면 생동감 있는 마감 처리를 하고 기능성을 부여하세요:

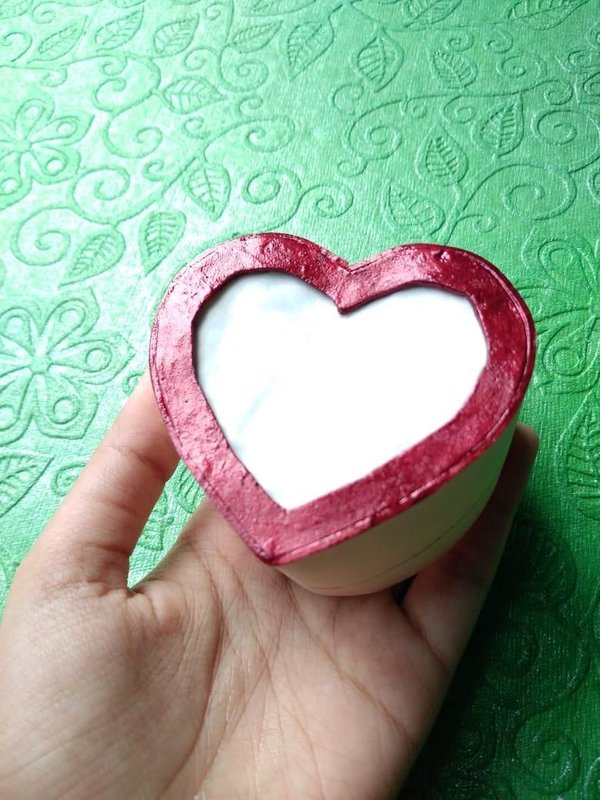

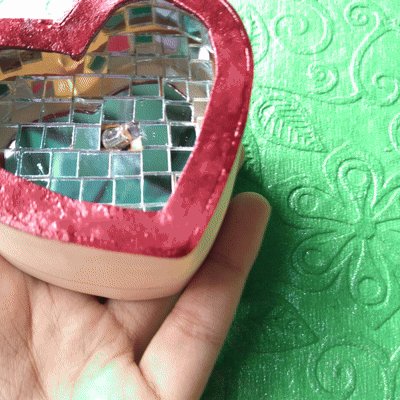

1. ​외부 칠하기: 빨간 매니큐어를 사용하여 외부 폼 벽을 칠하세요! 매니큐어는 폼에 부드럽게 붙고 빠르게 마르며 고광택 마감을 남기기 때문에 이런 작은 공예 프로젝트에 매우 잘 어울립니다.
2. ​배터리 도어 플랩 만들기: 동전 셀 홀더 근처에 작고 눈에 띄지 않는 플랩을 디자인하세요. 이렇게 하면 하우징을 쉽게 열고 필요할 때마다 새 CR2032 배터리를 슬라이드할 수 있습니다.

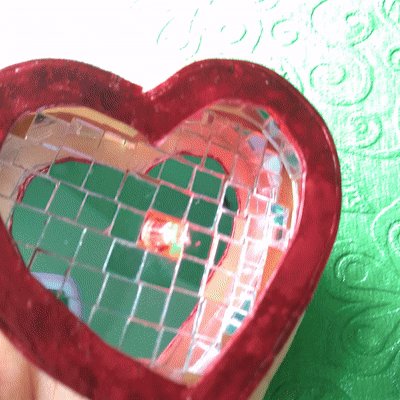

3. ​작품 테스트하기: 다양한 스위치 조합을 켜서 7가지 생동감 있는 색상(빨강, 초록, 파랑, 노랑, 청록, 마젠타, 흰색)을 테스트하세요.

---
