이 DIY HF 안테나 프리셀렉터는 특히 긴 유선 안테나를 사용하는 단파 라디오의 청취 환경을 획기적으로 개선합니다.
HF 안테나 프리셀렉터는 HF 라디오 안테나와 라디오 수신기 사이에 연결된 전자 장치입니다. 주요 기능은 원하는 주파수는 선택적으로 통과시키고 원치 않는 대역 외 신호는 크게 감쇠시키는 조정 가능한 대역 통과 필터 역할을 하는 것입니다. 즉, 원하는 신호만 통과시키고 다른 신호는 차단합니다. 이 프로젝트에서 제시된 장치는 기본적으로 소위 장선 안테나를 가장 자주 사용하는 SW 청취자를 위한 것입니다. 이러한 유형의 안테나는 일반적으로 HF 범위의 모든 신호를 동일하게 수신하므로 강한 로컬 스테이션의 간섭, 이미지 응답 및 상호 변조 왜곡과 같은 많은 원치 않는 효과가 발생합니다.
안테나 튜너는 단순성을 위해 수신기 입력 부분의 일부 중요한 요소가 생략된 간단한 DIY 라디오 수신기에 특히 유용합니다. 이 경우 이러한 장치를 사용하면 수신 품질이 크게 향상됩니다. 그렇지 않으면 많은 아마추어 라디오 프로젝트를 찾을 수있는 sv3ora 웹 사이트에서 프로젝트를 가져 왔으며 모든 크레딧은 저자에게 돌아갑니다.

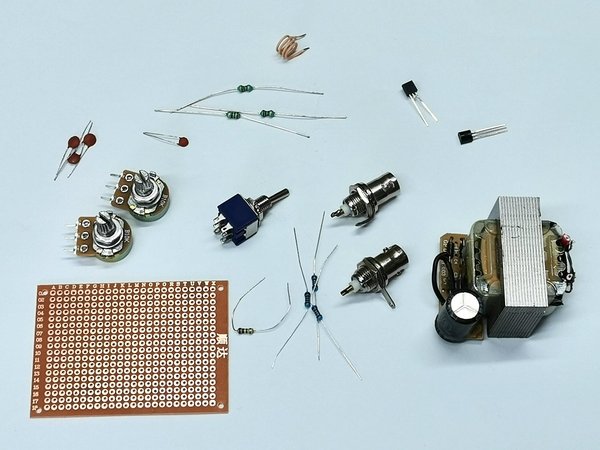

이 장치는 만들기가 매우 간단하며 여러 구성 요소로 이루어져 있습니다:
- 10 ~ 12V 값의 DC 전압을 제공하는 정류기가 있는 변압기(표준 9V 배터리도 사용 가능)
- J310 MOSFET
- BB112 바리캡 다이오드
- 10킬로옴 전위차계
- 및 여러 수동 소자, 저항기, 커패시터 및 인덕터

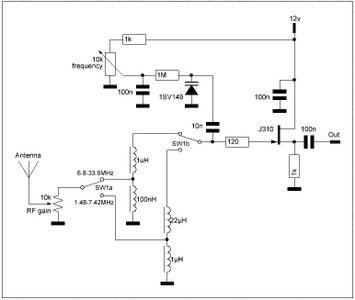

보시다시피 회로는 간단하고 저렴하게 구축 할 수 있으며 성형 초크를 사용하기 때문에 인덕터 권선 기술이 필요하지 않습니다. 성형 초크는 서로 수직이거나 서로 멀리 떨어진 상대적인 위치에 배치하여 원치 않는 결합을 방지해야합니다.

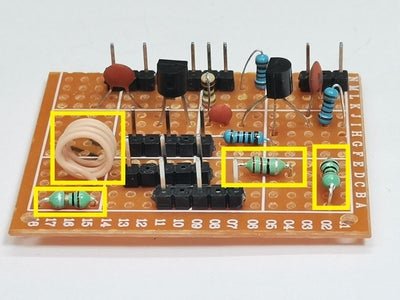

튜너에는 전체 HF 대역을 커버하는 2개의 범위만 있습니다. 전위차계는 배리 캡 다이오드에 적용되는 전압과 그에 따른 커패시턴스를 변경하고 적절한 인덕턴스 그룹과 함께 필요한 범위를 얻습니다. 입력에는 RF 이득이 조절되는 또 다른 전위차계가 있습니다. 100 나노 헨리 값의 인덕터는 찾기가 어렵 기 때문에 직경 7mm의 몸체에 절연 와이어를 4 바퀴 감아 만들었습니다.

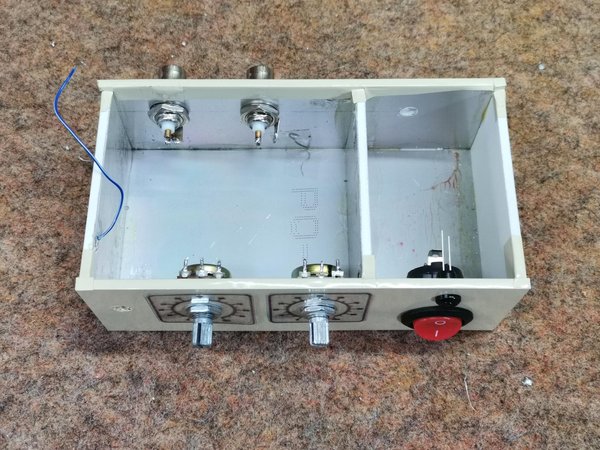

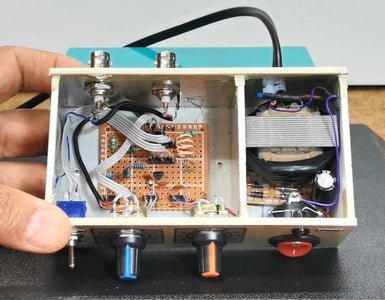

PCB는 원치 않는 외부 영향을 피하기 위해지면에 연결된 금속 덮개로 완전히 덮인 적절한 상자에 내장되어 있습니다.
변압기와 정류기 대신 9V 배터리를 사용할 수 있는데, 총 소비 전력이 매우 낮고 배터리로 몇 달 동안 중단 없이 작동할 수 있기 때문입니다.

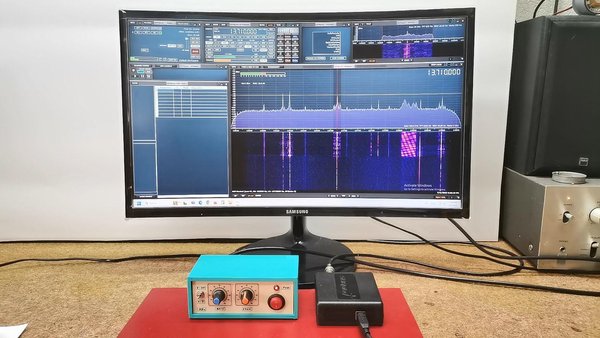

이제 이 장치가 실제 조건에서 어떻게 작동하는지 살펴 보겠습니다. 저는 집 옥상에 있는 10m 길이의 장선 안테나를 사용하겠습니다. 라디오 수신기로는 소프트웨어가 안테나 프리셀렉터의 기능을 시각적으로 잘 보여주기 때문에 SDRPlay 소프트웨어 정의 라디오를 사용하겠습니다. 실제로 이 SDR 라디오에는 각 대역에 대한 프리셀렉터 회로가 내장되어 있으므로 이 장치의 진정한 효율성과 유용성은 간단한 DIY 라디오 수신기에서 가장 잘 볼 수 있습니다.

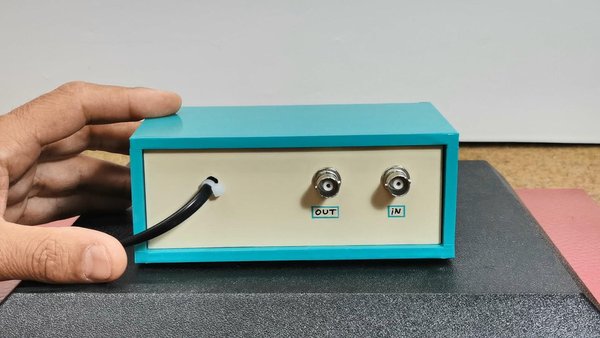

저는 프리 셀렉터의 입력에 긴 와이어 안테나를 연결하고 프리 셀렉터의 출력을 SDRPlay 수신기에 연결했습니다.
앞서 언급했듯이이 프리 셀렉터의 기능을 시각적으로 이해하는 가장 좋은 방법이기 때문에 SDRUno 소프트웨어를 사용하는 것부터 시작하겠습니다. 이제 가장 강력하고 선명한 수신이 될 때까지 주파수 노브를 움직입니다. 조정 전과 지금의 차이가 크다는 것을 즉시 알 수 있습니다. 다른 밴드에서도 시도해 봅니다. 짧은 연습 후 거의 즉시 주파수 포텐셔미터를 가장 낮은 노이즈 레벨로 최상의 수신을 얻을 수 있는 이상적인 위치로 설정할 수 있습니다. 근처에 특별히 강한 단파 방송국이 없는 한, 게인 전위차계는 항상 가장 강한 수신을 위한 위치에 있어야 합니다.
결론적으로, 이 간단하고 저렴한 HF 안테나 프리셀렉터는 특히 장선 안테나와 기본 DIY 라디오 수신기를 사용하는 SW 청취자의 수신 품질을 크게 향상시킵니다. 원치 않는 신호를 효과적으로 필터링하여 전체 HF 대역에서 훨씬 더 선명하고 강력한 청취 환경을 제공합니다.
