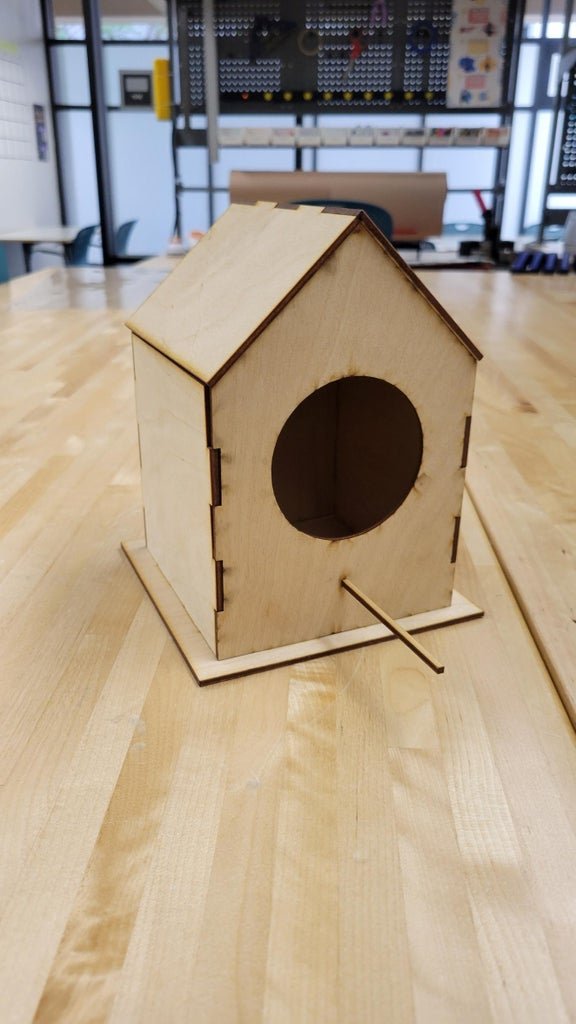

이 프로젝트를 위해 저는 탈부착이 가능한 지붕과 돌출된 바닥이 있는 간단한 프레스 핏 새집을 만들었습니다. 이 디자인을 선택한 이유는 다른 형태와 마찬가지로 90° 각도를 이루고 있음에도 불구하고 매우 깔끔하고 전통적으로 보이는 지붕 이음새가 마음에 들었기 때문입니다. 지붕과 왼쪽 벽에 경첩을 추가하고 오른쪽 지붕과 벽에 금속 패스너를 추가하여 디자인을 더 실용적으로 걸 수 있게 만들고 싶어서 아직 작업 중입니다. 이 디자인 그대로라면 파라코드나 노끈으로 만든 옷걸이에 걸고 바닥에서 받쳐주는 방법을 추천합니다. 이 디자인은 스카일라 티비츠의 'Things Fall Together'에서 부분적으로 영감을 얻었으며, 이 과정에서 여러 번 확장 및 축소해야 하는 작업을 용이하게 하기 위해 '아래에서 위로' 잘 디자인되고 단순한 구조를 만들라는 그의 조언을 따랐습니다. 덕분에 도중에 발생하는 문제에 대한 해결책을 생각해내고 (적어도 머릿속에서는) 쉽게 디자인을 조정할 수 있었습니다. 바닥, 네 개의 벽, 지붕으로 이루어진 단순한 구조가 아이디어를 보여줄 수 있는 좋은 방법인 것 같아서 새집을 만들기로 한 것도 이 책에서 영감을 얻은 부분이기도 합니다.
-1/8인치 두께 합판
-Epilog Fusion Maker 36 레이저 커터
-퓨전 360 + 어도비 일러스트레이터
1/8인치 합판으로 작업했기 때문에 집이 접히는 것을 방지하기 위해 베이스가 집의 벽보다 상당히 큰 것이 중요했기 때문에 벽이 베이스에 고정될 수 있도록 6x6인치의 베이스와 5x5인치의 벽에 1x1.8인치의 장붓 구멍과 장부 조인트를 사용했습니다. 또한 지붕을 수용하기 위한 포인트가 있는 벽은 90° 각도로 계획하여 지붕이 벽의 위쪽을 향한 가장자리와 수평이 되도록 했는데, 이 부분은 선 도구를 사용하여 만들었기 때문에 45°(왼쪽)와 -45°(오른쪽)로 설정했습니다.
앞면에는 문 구멍을 계획했고(이 구멍을 재현하려면 해당 지역에 작은 포식자가 있는 경우 훨씬 작게 만들어야 합니다), 1/8x1/8x3 조각이 횃대 역할을 할 수 있도록 작은 1/8x1/8 구멍을 만들었습니다.
벽의 보이는 부분은 5x5인치여야 하지만 돌출부(다음 단계에서 다룰 것임)로 인해 측벽의 양쪽에 0.0625인치를 추가해야 합니다(총 0.125인치를 추가하면 측벽의 너비가 5.125가 됨).
이런 종류의 접합부를 만드는 더 쉬운 방법도 있지만, 저는 장붓 구멍과 장부와 같은 크기의 각 벽의 하단 가장자리 중간 지점에서 중심점 직사각형을 시작하고 같은 크기의 양쪽 하단 가장자리에서 시작하여 두 점 직사각형을 만들어 각각의 조각과 일치하는 위치를 확인할 수 있었습니다. 이 단계가 끝나면 각 선에서 불필요한 선을 삭제하여 각 부분에 미러링된 부분이 있는지 확인했습니다. 벽의 경우 각 장붓 구멍의 안쪽 면에 오프셋 평면을 만들고 스케치를 바깥쪽으로 돌출시켰지만 장붓 구멍의 가장 안쪽 면과 가장 바깥쪽 면 사이에 중간 면을 만드는 것과 동일하게 작동합니다. 두 경우 모두 측벽의 양쪽에 앞서 언급한 0.0625인치를 추가하여 폭이 5.125가 되도록 합니다. (아래 그림)
지붕의 경우 다른 한 쌍의 오프셋 평면을 사용하여 스케치를 만들 수 있었지만 각도 때문에 왜곡이 상당히 심했고 지붕 패널이 측벽의 위쪽을 향한 가장자리를 지나 확장되었는지 여부를 알기 어려웠습니다. 이 문제를 해결하기 위해 측정 도구를 사용하여 전면 벽 구조의 상단에서 측면 벽 구조와 만나는 지점까지 연결하고 1/8인치(오두막과 더 유사한 집의 경우 약간 연장하는 것이 좋습니다)를 추가한 결과 각 지붕 패널의 길이가 3.561인치, 폭이 5.5인치여야 한다는 것을 확인했습니다.
레이저 커팅을 위해 DXF 파일로 내보낼 때, 저는 선택한 기계의 커프 설정이 0.25mm로 설정되어 있는지 확인했습니다. 이 설정은 강좌 강사가 추천한 것으로, 조각을 망치로 두드려야 할 가능성을 줄여주는 꼭 맞는 설정이었습니다. 그런 다음 Adobe Illustrator에서 DXF 파일을 열고 레이저 커터로 전송하여 합판 두께에 레이저 초점을 맞추고 선이 0.001pt에 있는지 확인했습니다.
레이저 커팅 과정은 매우 간단했고 레이저 커터에서 1/8인치 두께 합판용 프리셋을 사용할 수 있었습니다.
부품을 레이저로 자른 후 벽 조각을 조립하고 뒷벽에 놓아 새로 만든 형태에 맞춰 농어를 밀어 넣고 마지막으로 망치로 가볍게 두드려야 하는 베이스에 집을 맞췄습니다.
