종이접기와 콘크리트가 이러한 대조를 만들어 냅니다. 연약한 주름과 딱딱한 모서리, 매끄럽고 반짝이는 종이와 거칠고 무광택인 시멘트, 어둡고 무거운 느낌과 밝고 가벼운 느낌의 대비 속에서, 광섬유가 이 둘을 하나로 이어줍니다.

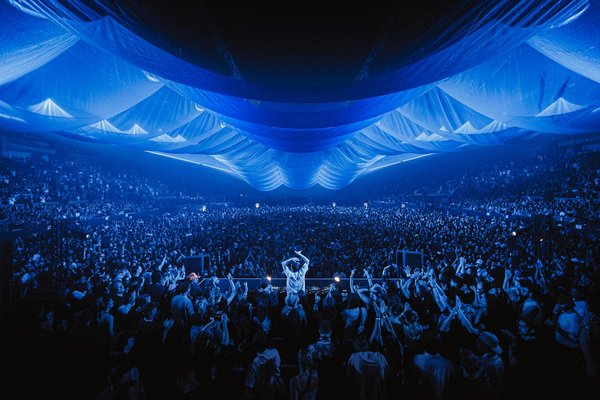

이 고래는 프레드 어게인(Fred again)의 USB002 투어에서 보리스 애킷(Boris Acket)이 선보인 거대한 천 설치 작품에서 영감을 받았습니다. 거대한 천 한 장이 마치 숨 쉬는 지붕처럼 관중 위로 드리워져, 음악에 맞춰 물결치듯 일렁이며 오르내리고 빛을 발했습니다. 저는 단순히 음악에 맞춰 생성된 애니메이션이 아닌, 실제 공연의 비트 하나하나를 재현한 애니메이션을 통해 그 순간들을 담아내고 싶었습니다.

하지만 고래는 그저 하나의 예일 뿐입니다. 이 과정은 상상할 수 있는 어떤 종이접기 모양이나 밑면에도 똑같이 적용됩니다.

---

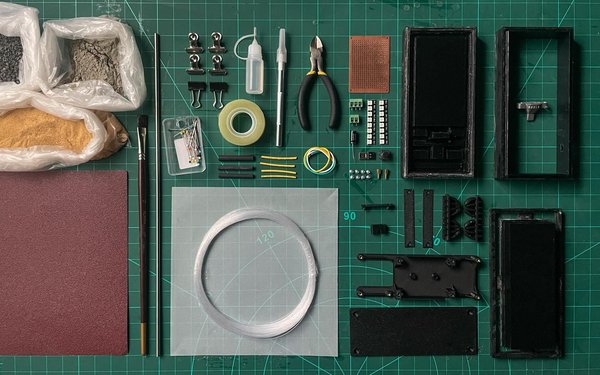

STEP 1. 준비물

금형 및 내부 부품:

1. 3D 프린터 이용 가능 (PLA 및 TPU)
2. M3 나사
3. M3 구리 스페이서 4mm 수/암
4. M3 나사산 인서트
5. 0.5mm 광섬유 (30미터)
6. 와이어 커터
7. 열수축 튜브 (1mm, 10mm)

콘크리트 기초:

1. 시멘트
2. 모래
3. 작은 자갈
4. 탄산칼슘 (대리석 가루)
5. 미세 체망
6. 믹싱 볼
7. 마스킹 테이프
8. 바셀린
9. A4 사포 시트 (80, 120, 220, 320 그릿)
10. 투명 코팅제
11. 작은 종이컵
12. 절단 디스크가 장착된 드레멜
13. 스테인리스강 튜브 (30cm, 외경 5mm, 벽 두께 0.2mm)
14. 클램프
15. 나무 꼬치

종이접기 고래:

1. 23.5 x 23.5cm, 90gsm 투명지
2. 우후 접착제
3. 초강력 접착제
4. 엑사크토 칼
5. 바인더 클립 (2, 4cm)
6. 바느질 핀
7. 캘리퍼
8. 투명한 플라스틱 스트립

전자제품:

1. ESP32-S3 슈퍼미니
2. 납땜 작업대
3. 22 AWG 전선 (3가지 색상)
4. 8개 LED가 달린 NeoPixel 스틱 2개
5. PCB 브레드보드
6. 2핀 단자대
7. 3핀 단자대
8. 1000 uF 콘덴서
9. 4핀 12x12x15mm 스위치
10. 전선 피복 제거기
11. 기판이 부착된 USB-C 암 소켓
12. 멀티미터

---

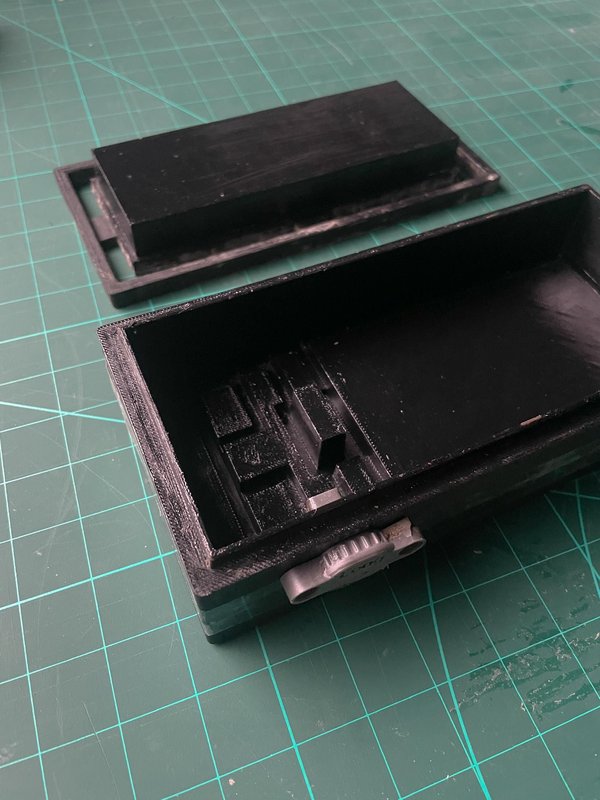

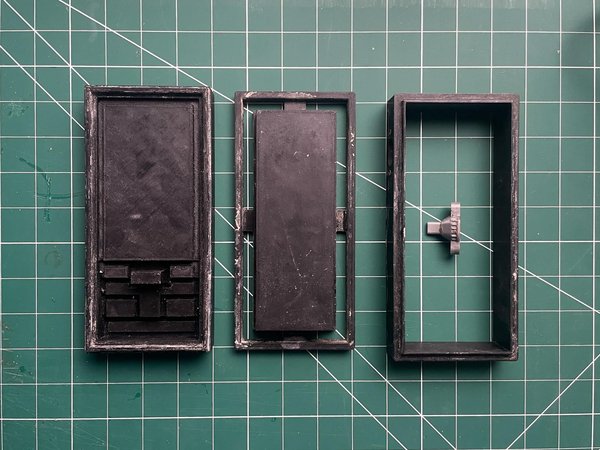

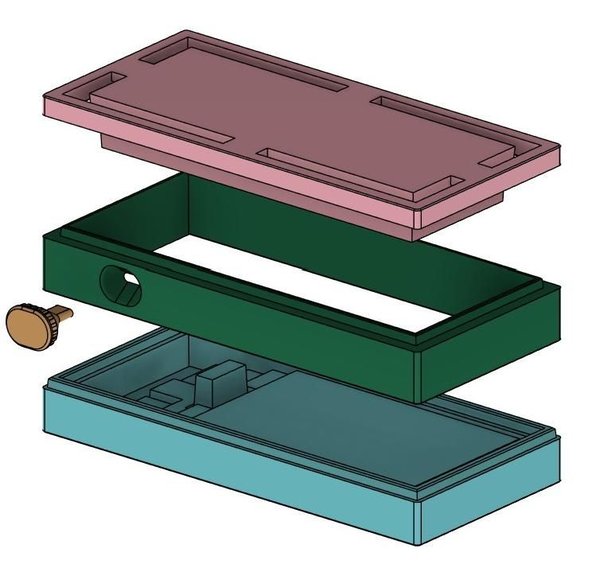

STEP 2. 콘크리트 타설을 위한 금형 출력 및 준비

시멘트 받침대의 모양은 투어 공연장의 배치와 무대 구조에서 영감을 받았으며, DJ 부스에는 애니메이션을 섞어 재생할 수 있는 버튼이 들어갈 공간이 마련되어 있습니다.

Tinkercad에서 아이디어 구상을 시작해 형태와 비율을 확정하고 내부 부품이 들어갈 공간이 충분한지 확인한 뒤, 친구가 Fusion 360으로 더 정밀한 모델을 제작하고 금형을 만들어 출력했습니다(Salem과 Creatables에 감사의 말을 전합니다!).

파일을 첨부해 두었으니 누구나 원하는 모양으로 변경할 수 있습니다. 중요한 점은 내부 부품을 넣을 수 있는 충분한 공간을 확보하는 것입니다.

특히 난간이 얇아서 금형을 만드는 데는 몇 번의 시행착오가 필요했는데, 결국 효과가 있었던 방법은 다음과 같습니다:

1. TPU로 금형을 출력하세요. 금형에서 제품을 쉽게 분리할 수 있도록 유연성이 있어야 합니다.
2. 80 그릿 사포로 인쇄 자국이 거의 사라질 때까지 샌딩한 다음, 120 그릿 사포로 샌딩하세요.
3. 바셀린을 아주 얇게 펴 바르면, 베이스에서 마치 버터처럼 부드럽게 분리됩니다. 요철이 없도록 주의하세요. 요철이 있으면 주조물에 그대로 드러나게 됩니다.
4. USB-C 포트 부품을 분리한 다음, 금형의 처음 두 부분을 테이프로 붙이고, USB-C 포트 부품을 끼울 수 있도록 구멍을 뚫은 뒤 다시 나사로 조여주세요.

---

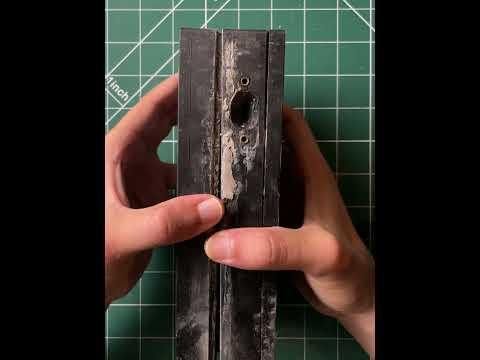

STEP 3. 형틀에 시멘트 타설

1. 그릇에 시멘트 2부와 체로 거른 모래 1부를 넣으세요(바닥을 샌딩할 때 고르고 균일한 질감을 얻을 수 있도록 미세한 망 체를 사용하세요).
2. 탄산칼슘(대리석 가루) 1티스푼을 넣으세요. 주조물의 작은 틈을 메워 강도를 높여줍니다.
3. 물을 단계적으로 넣고, 모양이 유지되는 페이스트처럼 걸쭉한 농도가 될 때까지 잘 섞으세요.
4. 대리석 가루는 물 흡수율을 높여 혼합물이 빠르게 마르므로, 혼합물을 즉시 (USB-C 포트까지) 부으세요.
5. 나무 꼬챙이로 혼합물을 찔러 바닥까지 닿게 한 다음, 기포를 빼기 위해 단단한 표면에 틀을 몇 분 동안 두드리세요(또는 마사지 건을 사용하세요). 너무 많이 두드리면 혼합물이 분리되므로 주의하세요.
6. 틀의 세 번째 부분을 끼우고, 개구부에서 넘친 혼합물을 닦아내세요.

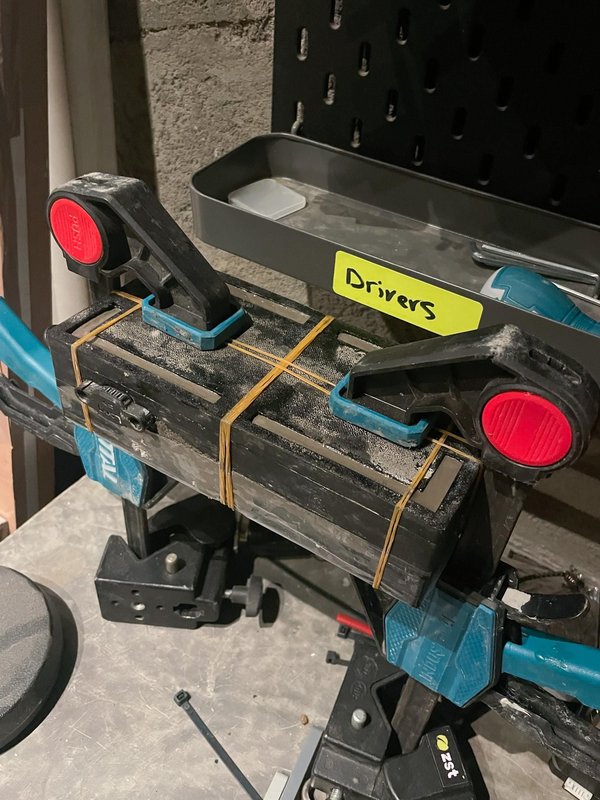

7. 틀을 부드럽게 고정하세요.
8. 2~3일 동안 굳히세요. 이 3일 동안 고래를 접거나 전자 부품 작업을 할 수 있습니다.
9. 3일 후 테이프를 떼어낸 다음, 여분의 시멘트를 끌로 제거하고 틀을 조심스럽게 분리하세요.

---

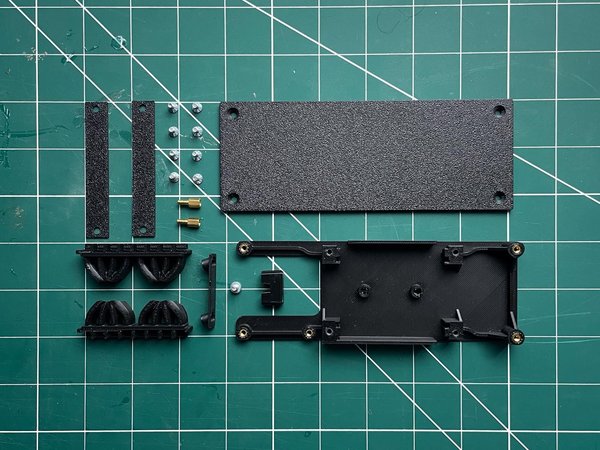

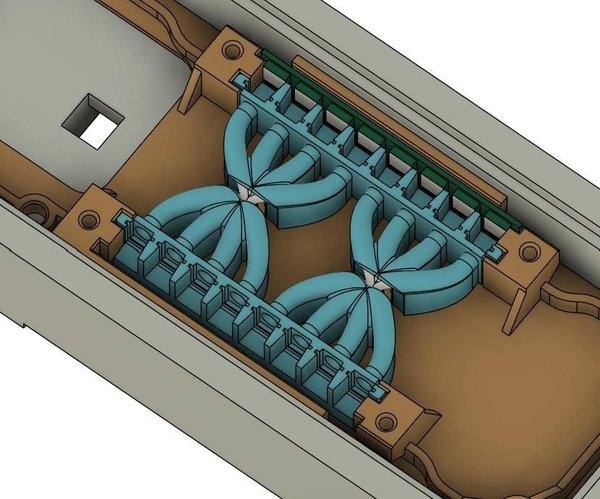

STEP 4. 3D 프린팅 커넥터 및 부품

제 친구가 모든 3D 프린팅 부품을 설계하고 출력해 주었습니다. 모든 부품 파일이 첨부되어 있으며, PLA 소재로 바로 출력할 수 있습니다.

1. 내부 베이스.
2. 광섬유 채널.
3. 광섬유 채널 덮개.
4. 단추 모자.
5. 뒷표지
6. 고래형 금속봉 연결부.

출력이 완료된 후 3D 프린팅 부품에 나사산 인서트를 장착하십시오.

---

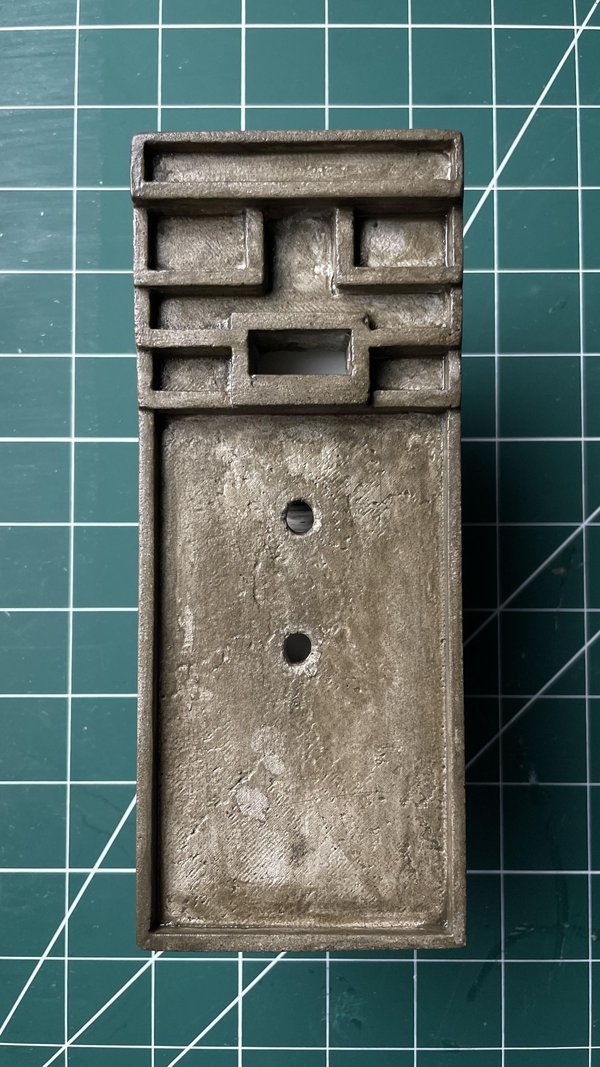

STEP 5. 베이스 샌딩 및 마감 처리

1. 80 그릿 사포로 받침대의 광택이 사라지고 거친 콘크리트 질감이 드러날 때까지 사포질을 하되, 모든 면이 동일한 두께로 다듬어지도록 주의하십시오.
2. 120 그릿부터 220 그릿까지 계속 샌딩하십시오.
3. 3D 프린팅으로 제작한 내부 받침대를 콘크리트 받침대 안에 넣고, 작은 드릴 비트부터 가장 큰 드릴 비트 순으로 단계적으로 드릴을 교체하며 2개의 금속봉 구멍을 뚫으십시오.
4. 세척하여 샌딩 먼지를 제거하세요.

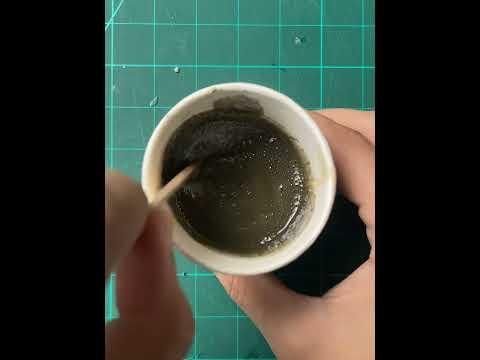

5. 원하는 실러나 마감재를 사용하시면 되지만, 제가 선호하는 방법은 작은 컵에 시멘트 2~3큰술과 투명 실러를 섞은 뒤, 붓으로 베이스 위에 바르는 것입니다. 이렇게 하면 베이스를 밀봉하고 단단하게 만들어 주며, 콘크리트에 깊고 짙은 회색의 광택을 더해줍니다.
6. 120번에서 320번 사포로 다시 샌딩하세요. 난간처럼 닿기 어려운 곳은 나무 막대기에 사포를 감아 샌딩하면 됩니다.
7. 실러와 시멘트 혼합물을 마지막으로 한 번 더 바르면 작업이 완료됩니다.

---

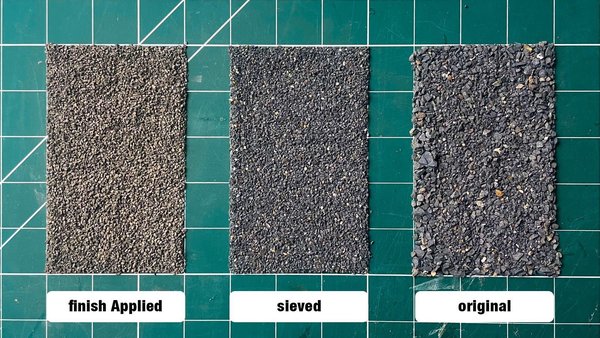

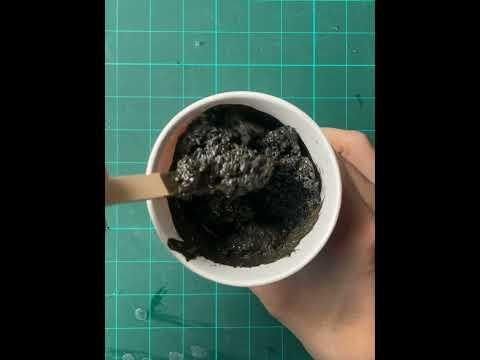

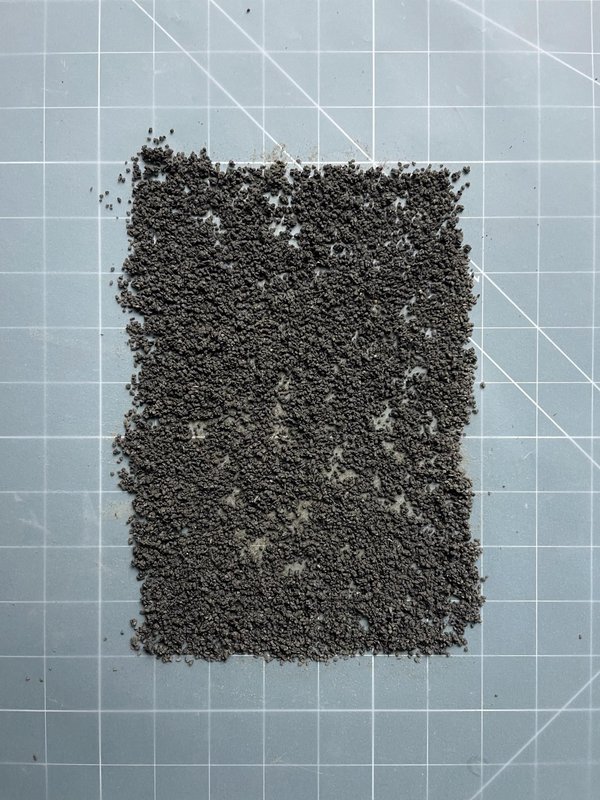

STEP 6. 자갈 준비하기

자갈은 단조로운 콘크리트 외관에 질감을 더해 주지만, 받침대와 잘 어울리도록 몇 가지 조치를 취해야 합니다. 해결해야 할 문제는 두 가지입니다:

1) 색상이 일관되지 않았습니다. 제가 사용한 자갈은 회색이었지만 약간 푸른빛이 돌아 색이 너무 두드러져 보였습니다.

2) 크기가 일정하지 않아 고래나 받침대와 비율이 맞지 않았습니다.

1. 자갈을 체로 걸러 더 작고 크기가 일정한 자갈만 남도록 합니다.
2. 투명 실러와 시멘트 혼합물을 다시 만듭니다. 실러에 시멘트 2~3큰술을 섞습니다.
3. 자갈에 실러를 넣고 섞습니다.
4. 자갈이 서로 달라붙지 않도록 베이킹 시트 위에 가능한 한 넓게 펼칩니다.
5. 몇 시간 동안 말립니다.
6. 완전히 마르면 베이킹 시트를 말아 붙어 있는 자갈이 분리되도록 망치로 두드립니다.

이제 받침대와 고래에 더 잘 어울리는 작은 크기의 자갈이 생겼고, 색상도 콘크리트 받침대와 조화를 이루어 서로를 돋보이게 합니다.

---

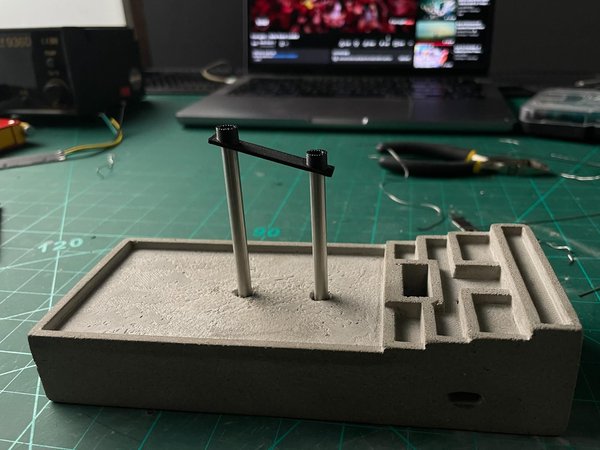

STEP 7. 금속 봉 자르기

1. 첫 번째 막대를 원하는 높이로 자른 다음, 금속 막대 브래킷을 그 위에 올려놓아 막대가 매달리도록 받침대에 부착합니다.
2. 두 번째 막대를 받침대에 끼운 다음, 각진 브래킷이 딱 맞게 들어갈 수 있도록 자를 위치를 표시하세요.
3. 두 번째 막대를 표시된 위치에서 적당한 길이로 자르세요.

---

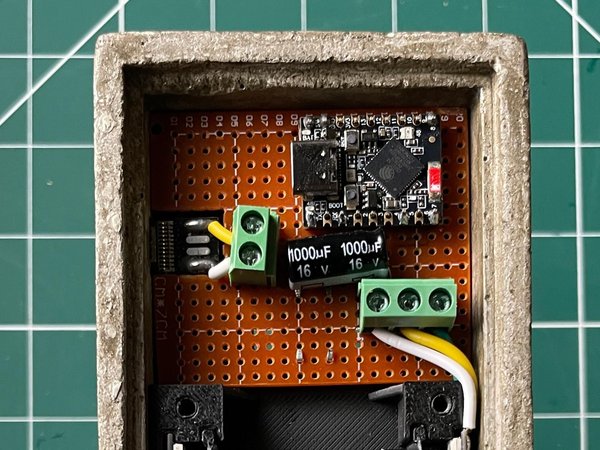

STEP 8. 전자공학

전자 회로 부분은 간단합니다. 여러 가지 보드를 시도해 보았는데, 개발 과정을 거치면서 점점 더 작고 성능 좋은 보드로 발전해 갔고, 업그레이드할 때마다 각기 다른 문제가 해결되었습니다. 결국 ESP32 S3 Supermini를 선택하게 되었습니다. 이 보드는 라이브러리에서 효과를 불러오는 대신 코드 내에 모든 애니메이션을 높은 주파수/프레임 속도로 직접 구현할 수 있을 만큼 충분한 공간을 갖추고 있어, 더 복잡한 애니메이션을 만들 수 있습니다. 또한 블루투스 기능을 통해 애니메이션 인터페이스에 연결하여 애니메이션을 실시간으로 미리 보고 제작할 수 있게 되었습니다.

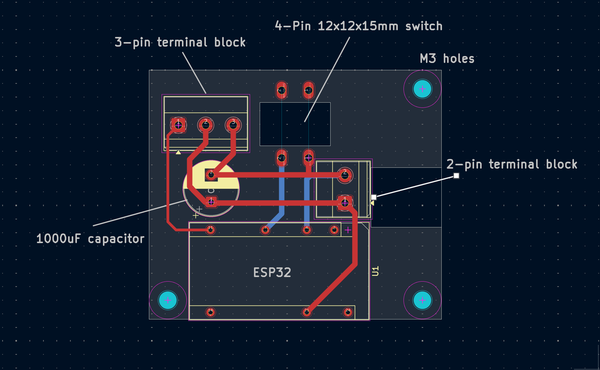

이것은 Tinkercad의 전자 회로 레이아웃으로, 버튼을 누르면 시뮬레이션에서 LED 색상이 바뀌도록 코딩되어 있습니다.

전원 연결 시:

1. USB-C 암 소켓의 5V 및 GND를 PCB 브레드보드의 2핀 단자대에 연결하십시오.
2. 보드 반대쪽에서 2개의 핀을 ESP32(5V 및 GND)와 LED의 3핀 단자대에 모두 연결하십시오. 전원 서지로부터 LED를 보호하기 위해 LED 터미널 블록의 5V와 GND 사이에 1000 uF 커패시터를 연결하십시오. 커패시터에는 극성이 있습니다. 줄무늬가 있는 쪽의 다리는 GND에, 다른 쪽 다리는 5V에 연결합니다.

버튼의 경우:

멀티미터를 사용하여 핀이 올바른 방향으로 장착되었는지 확인하십시오. 멀티미터를 연속성 모드로 설정한 후, 함께 삑 소리가 나는 두 쌍의 핀을 찾으십시오. 그런 다음, 함께 삑 소리가 나지 않는 각 쌍의 핀 중 하나를 ESP32의 데이터 핀 중 하나에 연결하고, 다른 하나는 근처의 GND 선에 연결하십시오.

LED의 경우:

1. (ESP 내부의) 데이터 핀을 3핀 터미널 블록의 나머지 핀에 연결하십시오. 전선이 꼬이지 않도록 LED와 동일한 순서로 터미널 블록에 연결하는 것이 좋습니다.
2. 전선(5V - GND - 데이터)을 LED 핀에 납땜하고, OUT 핀이 아닌 IN 핀인지 확인하십시오.
3. 첫 번째 LED의 ‘OUT’ 단자에 연결된 전선을 두 번째 LED의 ‘IN’ 단자에 납땜하세요. 전선이 딱 맞게 연결되도록 적절한 길이로 잘라야 합니다.

LED나 버튼에 서로 다른 데이터 핀을 사용하는 경우, .ino 파일을 업로드하기 전에 반드시 해당 파일의 핀 번호를 변경해야 합니다.

---

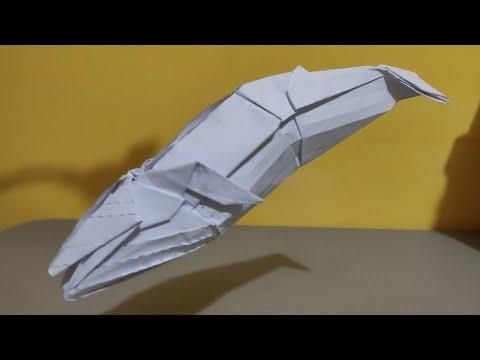

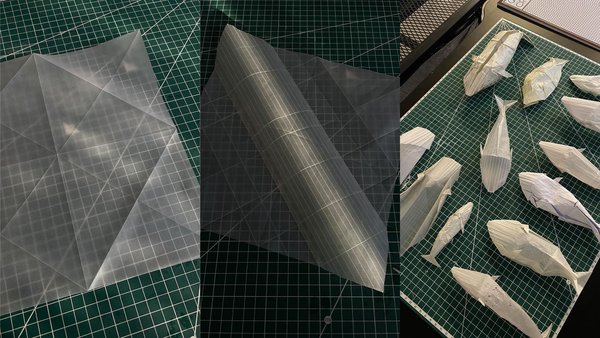

STEP 9. 고래를 접기

꼭 고래일 필요는 없고 다른 어떤 종이접기 모양이라도 괜찮습니다. 중요한 것은 안쪽이 비어 있어 광섬유가 자유롭게 구부러질 공간이 있어야 한다는 점입니다.

이 고래는 일본 종이접기 예술의 선구자인 카미야 사토시가 디자인한 것으로, 여기에서 튜토리얼을 따라 할 수 있습니다: https://www.youtube.com/watch?v=wug6h1bOLQ0&t=28s

또한 그의 저서 『Works of Satoshi Kamiya 1995-2003』 142페이지에서 접는 방법을 확인할 수 있습니다.

종이는 받침대 가장자리와 완벽하게 맞닿도록 23.5 x 23.5cm(정사각형) 크기여야 합니다. 종이 자체는 여러 종류와 두께를 시도해 본 결과 90 gsm 칼크지가 가장 적합했습니다. 이 종이는 형태 기억력과 강성이 뛰어나 평평하지 않고 더 입체적으로 접었을 때 고래의 형태를 잘 유지합니다.

칼크지를 사용할 때 중요한 점은 접는 선을 내는 도구를 사용해서는 안 된다는 것입니다. 약한 부분에서 종이가 부서져 잘릴 수 있기 때문입니다.

또 한 가지 주의할 점은 고래의 배와 꼬리를 최종적으로 구부리는 단계는 하지 말아야 한다는 것입니다. 이 작업은 첫 번째 접착 단계(다음 단계)가 끝날 때 해야 합니다.

접은 후 바로 계속 작업하지 않을 경우에는 종이가 굳어 갈라지지 않도록 밀폐된 곳에 보관해야 합니다.

---

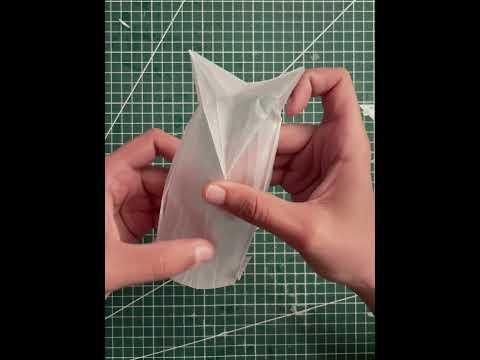

STEP 10. 고래 붙이기 (1단계)

이 단계에서는 광섬유를 장착할 수 있도록 고래 모형을 접착합니다. 핵심은 몸통과 꼬리를 구부리는 접힘선을 만들 때, 특히 칼크지와 같은 뻣뻣한 종이의 경우 자연스럽게 접히도록 종이의 장력을 풀어주기 위해 적절히 잘라내고 접착하는 것입니다.

1. 동영상에서 보듯이 고래 배에 삼각형 모양을 잘라내세요.
2. 고래 배의 나머지 절반 위에 겹쳐 놓고 서로 붙이세요. 이렇게 하면 꼬리 쪽으로 원뿔 모양이 만들어져 배가 원통형처럼 보이지 않게 됩니다.
3. 풀이 마른 후, 종이를 (두 지점을 잡고) 앞으로 밀어 주름과 오목한 접힘을 만든 다음, 접힌 부분 안쪽에 우후(Uhu) 풀을 바르고 바인더 클립으로 고정하여 접힌 선이 또렷하게 유지되도록 합니다.

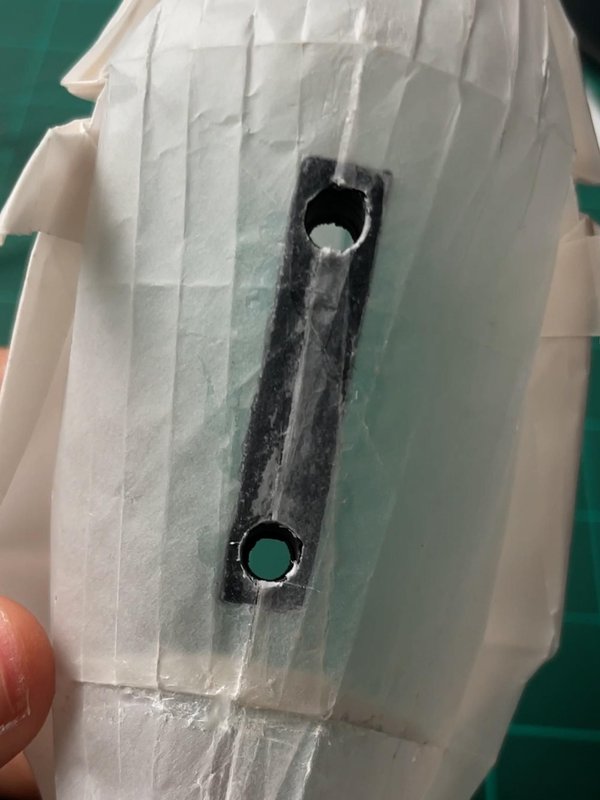

4. 접착제가 굳으면, 고래 내부에 금속 막대 브래킷을 슈퍼 접착제로 붙여주세요. 방향이 올바른지, 중앙에 위치해 있는지 확인하세요.
5. 브래킷을 가이드 삼아 고래 모양의 부품에 막대를 끼울 수 있도록 구멍을 뚫으세요.

이 단계의 접착 작업에는 우후(Uhu)를 사용합니다. 접착제가 굳는 데 시간이 걸리기 때문에 모든 부분이 완벽하게 접착되었는지 확인할 여유가 생기고, 붓으로 얇게 여러 번 덧바르면 접착제가 넘쳐 불투명한 종이 너머로 비치는 것을 방지할 수 있기 때문입니다.

---

STEP 11. 광섬유 준비

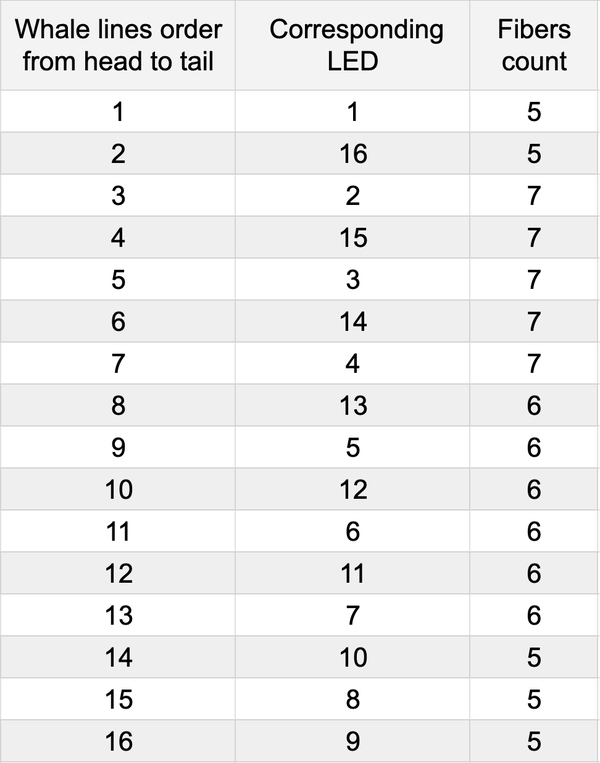

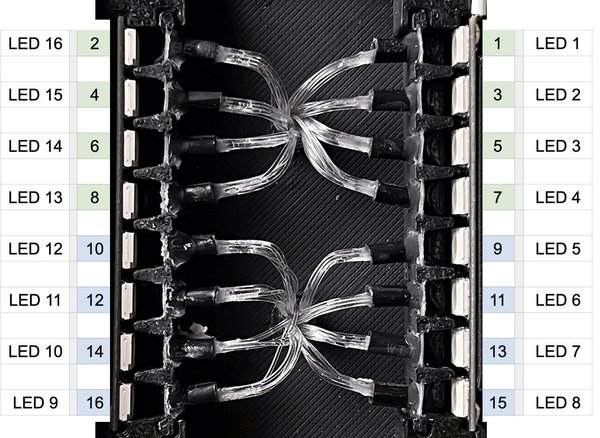

두께 0.5mm의 광섬유를 사용했는데, 총 96 x 30cm, 약 28미터가 필요합니다. LED에 대한 광섬유의 배열 순서입니다.

1. 섬유를 (30cm x 96) 크기로 자릅니다.

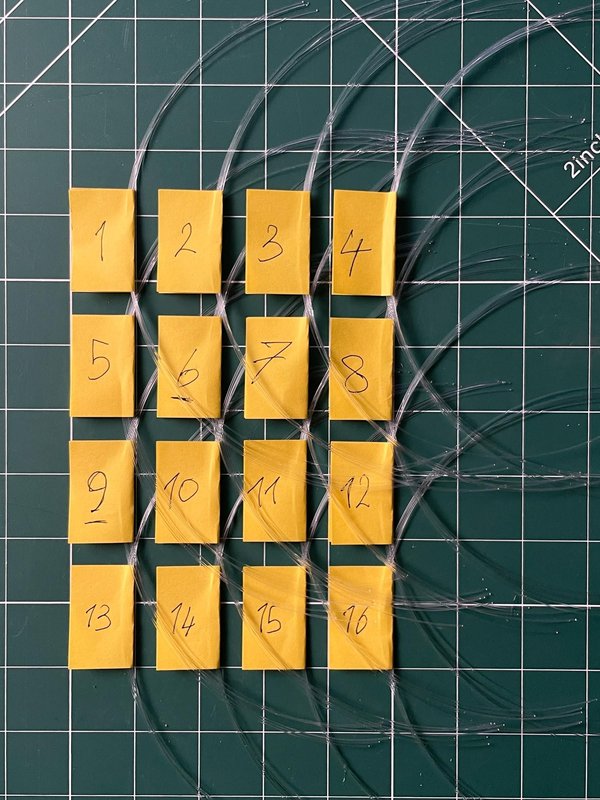

2. 표에 따라 그룹을 나누세요. 각 그룹은 서로 다른 LED에 할당됩니다. 혼동되지 않도록 모든 것을 체계적으로 정리해 두는 것이 중요합니다. 접착한 후에 광섬유가 하나 더 있거나 하나 부족한 상황을 겪고 싶지는 않을 테니까요(저도 두 번이나 그런 적이 있습니다).

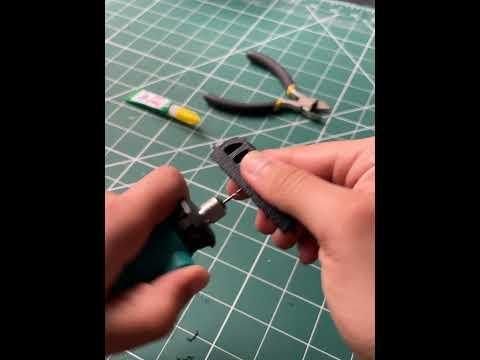

3. 3D 프린팅으로 제작된 섬유 채널 브래킷에 16개의 가이드 구멍을 뚫으세요. 드릴 비트를 끼우기만 하고 전원은 켜지 마세요. 플라스틱이 녹을 수 있습니다.
4. 각 섬유 묶음을 지정된 채널에 넣고, 접착 시 꼬이지 않도록 모두 아래쪽으로 구부려 놓으십시오.
5. 섬유를 그룹별로 묶어, 끝부분이 모두 평평하게 정리되고 같은 지점에서 시작되도록 잘라낸 다음, 반대쪽에서 천천히 그 그룹을 채널 안으로 당겨 채널 시작 지점에 닿을 때까지 넣으십시오.
6. 아주 소량의 초강력 접착제를 발라 제자리에 고정하세요.
7. 모든 그룹이 다 끝날 때까지 이 과정을 반복하세요. 그룹을 체계적으로 정리해 두기 위해 1mm 열수축 튜브를 (수축시키지 않은 상태로) 사용하는 것도 좋은 방법입니다.

---

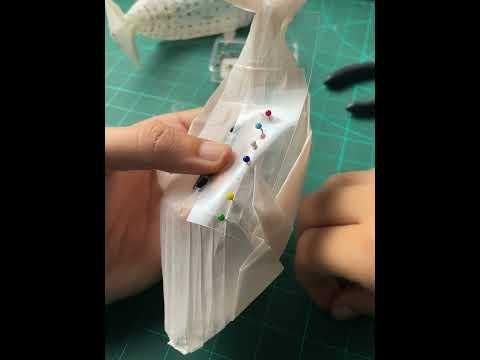

STEP 12. 고래를 쿡 찔러보기

이제 섬유를 통과시킬 구멍 96개를 고래에 뚫어야 합니다. 선이 곧게 보이도록 구멍 사이의 간격을 동일하게 만드는 것이 관건입니다.

가로 방향은 고래의 접는 선 두 줄마다 구멍을 하나씩 뚫으면 되므로 간단하지만, 세로 방향에서는 구멍 사이의 간격이 8.25mm가 되어야 합니다.

1. 투명한 플라스틱 종이 조각에 직선을 그립니다.
2. 캘리퍼를 8.25mm로 고정한 상태에서 선 위에 구멍 두 개를 뚫습니다.
3. 새로 생긴 점을 다음 구멍을 뚫을 위치의 기준으로 삼고, 구멍 6~8개를 모두 뚫을 때까지 이 단계를 반복합니다.
4. 바느질 핀으로 가이드 구멍을 모두 뚫습니다.
5. 가이드를 고래 위에 놓고 가이드 구멍을 뚫습니다. 플라스틱 스트립이 이리저리 움직이지 않도록 구멍을 뚫는 동안 핀을 고래에 꽂아 둔 채로 두는 것이 간단한 요령입니다.

16개의 선과 96개의 구멍을 뚫고 나면 완성입니다.

---

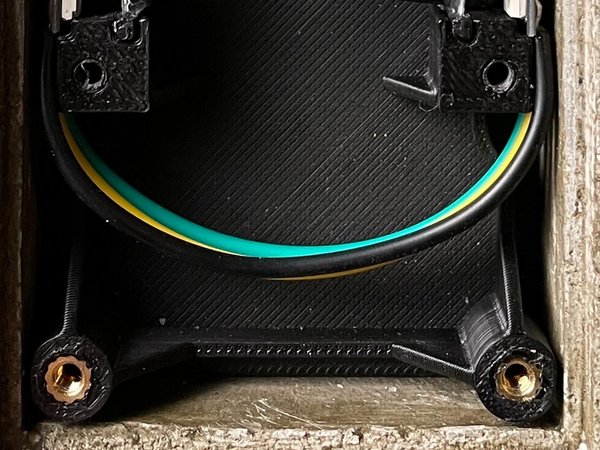

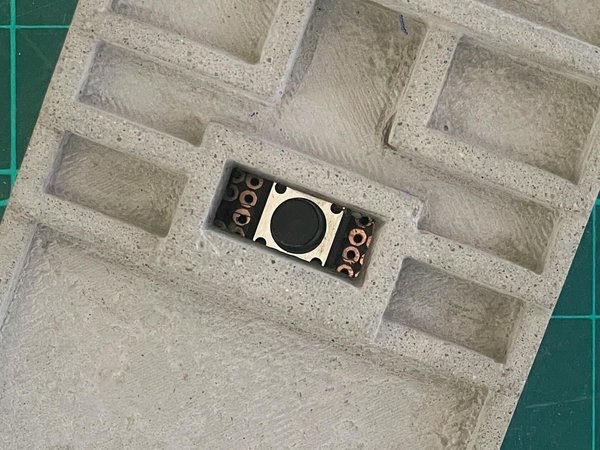

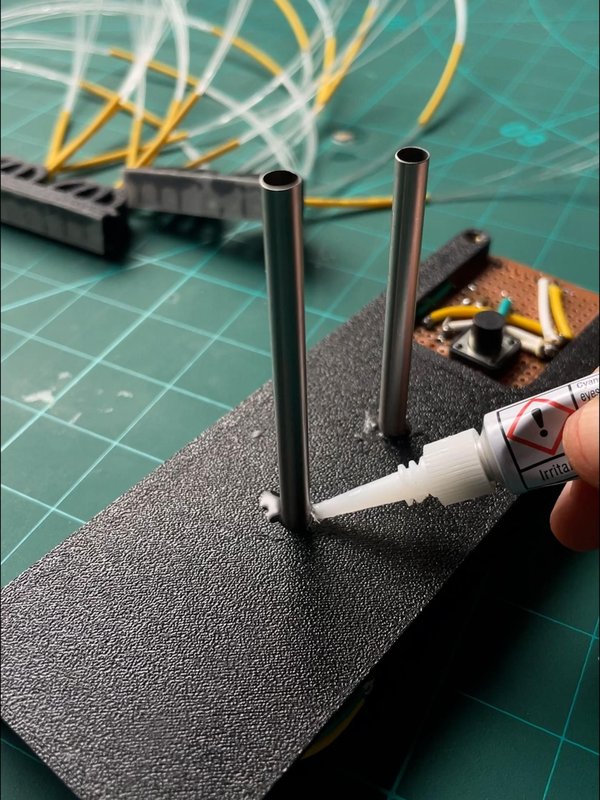

STEP 13. 내부 베이스 어셈블리

드디어 모든 준비가 끝났고, 이제 접착하여 모든 부품을 조립할 준비가 되었습니다. 먼저 내부 받침대부터 시작하겠습니다.

1. 브레드보드를 내부 받침대에 나사로 고정하십시오.
2. LED를 내부 받침대의 지정된 위치에 접착제로 붙여주세요.
3. 봉을 받침대에 끼운 다음 바깥쪽에서 접착제로 붙이세요.
4. 봉을 콘크리트 받침대 안으로 통과시킨 다음, 3D 프린팅으로 제작한 내부 받침대를 제자리에 접착제로 고정합니다.
5. 고래를 브래킷을 통해 막대기에 연결하세요.

---

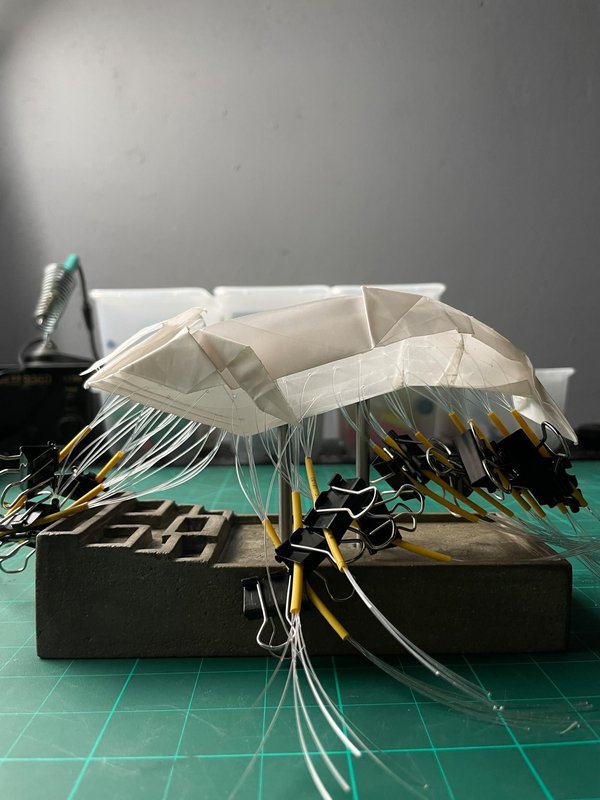

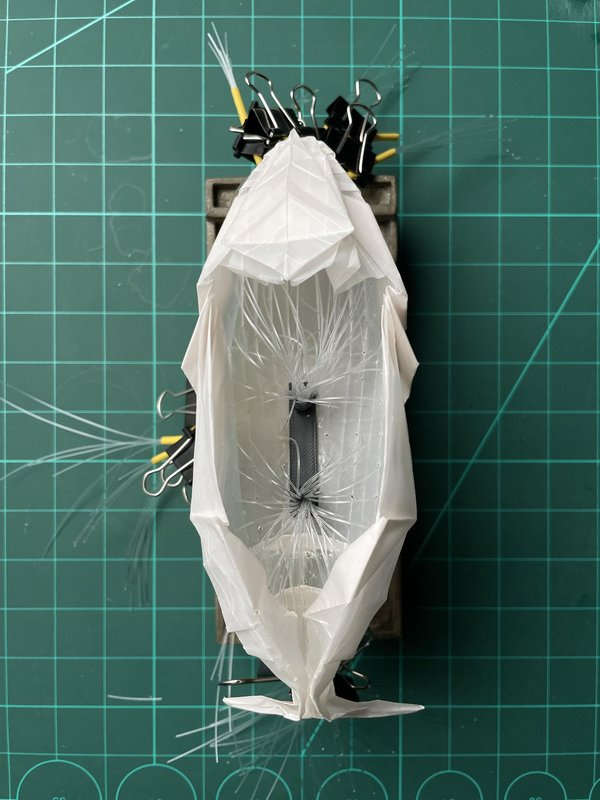

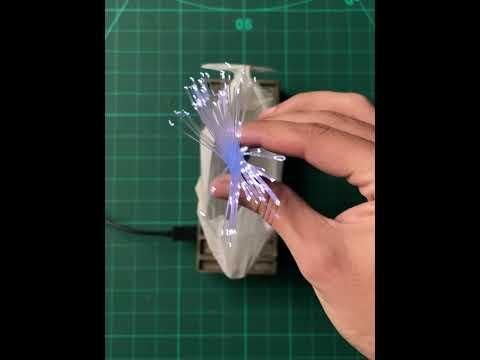

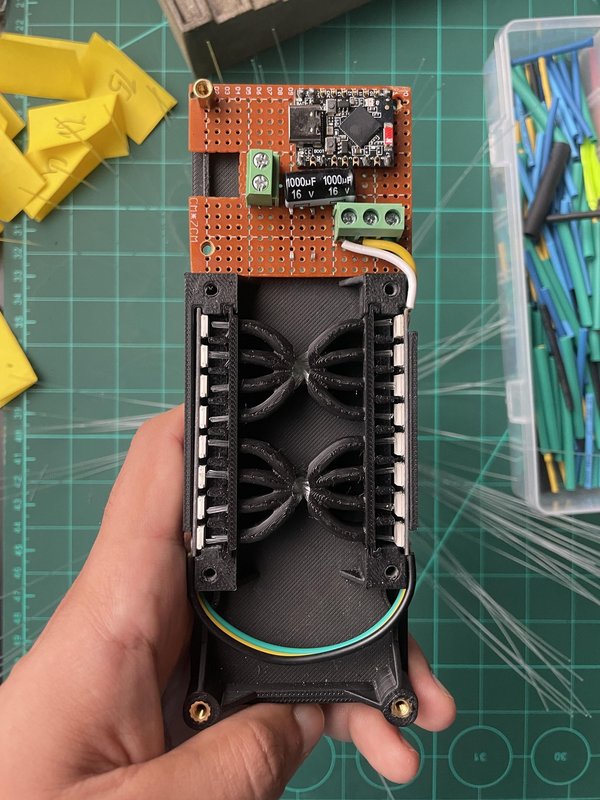

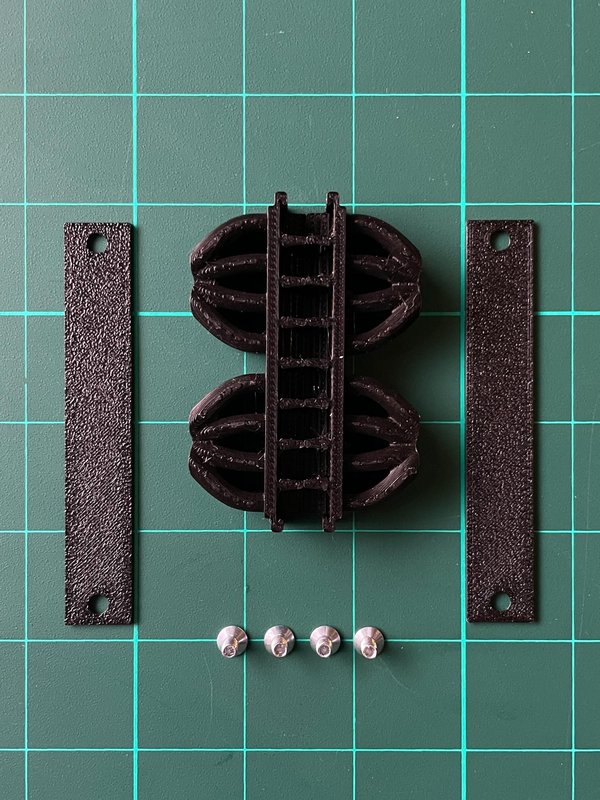

STEP 14. 광섬유 연결하기

1. 섬유를 막대기를 통해 고래 안으로 밀어 넣은 다음, 섬유용 브래킷이 내부 받침대의 제자리에 고정될 때까지 빼내십시오.
2. 채널을 제자리에 고정하기 위해 섬유 채널 덮개를 나사로 조이십시오.
3. 각 섬유 그룹을 고래 몸통에 있는 해당 뚫린 구멍 줄에 하나씩 차례로 끼워 넣으세요.
4. 고래 내부에 초강력 접착제를 한 층 바르고, 고래를 계속 돌려가며 접착제가 모든 틈새를 채우도록 하세요. 이렇게 하면 뚫린 구멍이 메워지고 섬유가 제자리에 고정됩니다.
5. 고정되면 와이어 커터로 여분의 섬유를 잘라내어 섬유 끝이 고래와 수평이 되도록 하십시오.
6. 구리 스페이서를 끼우고 마지막으로 뒷면 커버를 장착하세요.

---

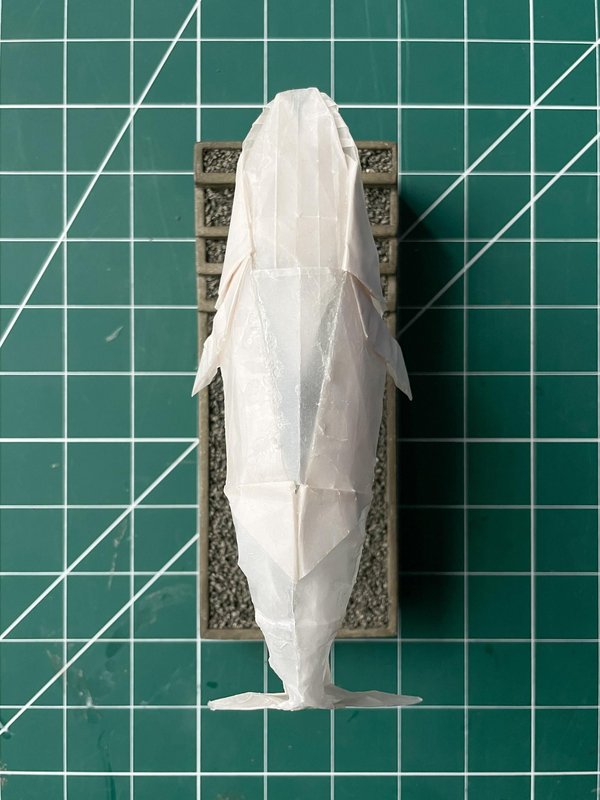

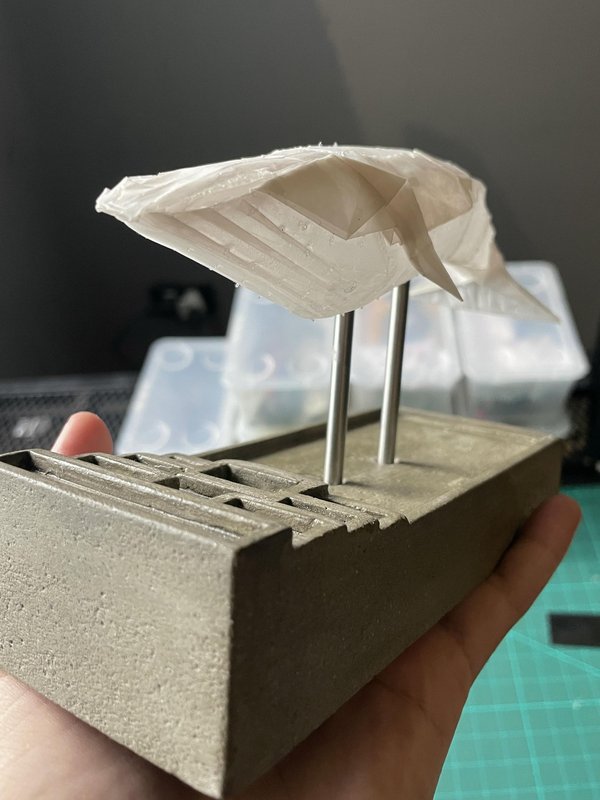

STEP 15. 고래 붙이기 (2단계)

1. 고래의 헐렁한 주름을 접착제로 붙여 매끄럽게 만드세요.
2. 고래 상단의 구멍을 막을 수 있도록 투명 종이를 잘라 붙이세요. 이 종이는 고래 몸통 안의 주머니에 쏙 들어갈 수 있도록 해야 합니다.

---

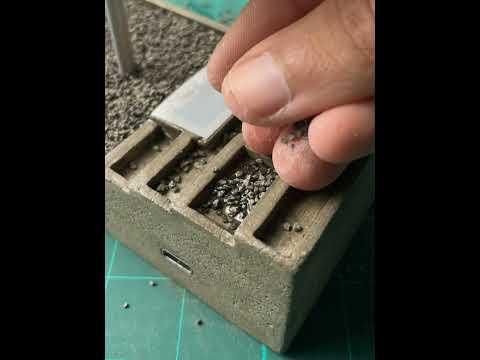

STEP 16. 자갈 넣기

자갈은 금속 막대도 지지해 줍니다

콘크리트 기초용 자갈

1. 여분의 자갈이 안으로 떨어지지 않도록 버튼 구멍을 마스킹 테이프로 덮으세요.
2. 오목한 부분을 순간접착제로 채우세요.
3. 자갈을 전체에 골고루 뿌리세요.
4. 틈이 채워지고 더 조밀해지도록 가볍게 두드리세요.
5. 자갈이 자리를 잡으면 남은 자갈을 쓸어내세요.

버튼 캡용 자갈

1. 버튼 캡 주변에 테이프를 붙이세요
2. 안쪽에 순간접착제를 한 겹 채우세요.
3. 자갈을 넣으세요.
4. 가볍게 두드리세요.
5. 자갈이 자리를 잡으면 테이프를 떼어내세요.
6. 버튼 캡 안쪽에 순간접착제를 넣은 다음 버튼 안으로 밀어 넣으세요.

흰색 자갈 점은 DJ 부스에 있는 흰 티셔츠를 입은 프레드예요 :D

---

STEP 17. LED 애니메이션 만들기

자, 이제 가장 재미있는 부분인 애니메이션 제작입니다. 기존 라이브러리 중 원하는 것을 활용해 어떤 애니메이션이든 만들 수 있고, 소리와 연동해 상호작용이 가능한 새로운 애니메이션을 제작하는 등 가능성은 무궁무진합니다.

하지만 이 작업에서는 애니메이션이 공연 현장에서 실제 천 설치물의 조명 설정과 비트 단위로 정확히 일치해야 했고, 마치 실제 영상처럼 투어 현장의 바로 그 순간들을 고래 속에 담아내야 했기 때문에, 다음과 같은 조건이 필요했습니다:

1. 효과와 그 타이밍을 음악의 타이밍과 BPM에 맞춰 소리와 조화를 이루도록 하세요.
2. 공연에서 촬영한 실제 영상을 사용할 수 있는 동영상 미리보기 화면에 효과를 적용해 주세요.
3. 복잡한 애니메이션을 만들기 위해 여러 효과를 동시에 겹쳐서 적용하세요.
4. 진행 상황을 저장해 두면 언제든지 작업을 이어갈 수 있습니다.
5. 세밀한 조정 기능을 갖춘 기본 효과 세트를 통해 끝없이 다양한 애니메이션을 연출할 수 있습니다.

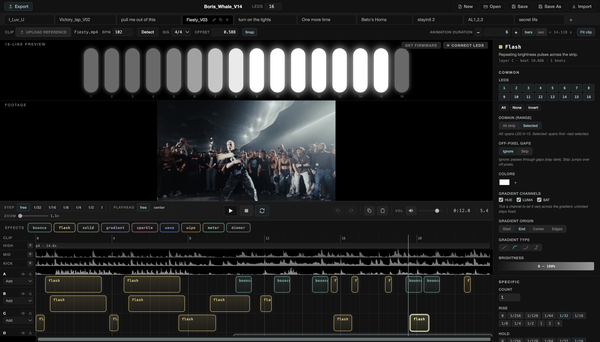

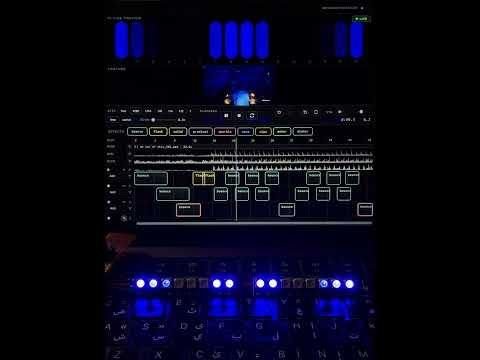

그래서 저는 Claude Code를 활용해 음악과 싱크를 맞추는 애니메이션을 디자인할 수 있는 브라우저 기반의 타임라인 형식 편집기를 만들었습니다. 노래나 동영상을 불러오거나(혹은 바로 사용할 수도 있습니다) 하면, 이 편집기가 BPM과 비트 오프셋을 자동으로 감지합니다(가끔 감지하지 못할 때도 있어, 그럴 땐 수동으로 설정해야 합니다). 그런 다음 여러 개의 블렌딩 가능한 레이어에 걸쳐 비트 그리드 위에 이펙트 블록을 배치하고, 작업하는 동안 스트립과 참조 동영상의 실시간 미리보기를 확인하며 설정을 미세 조정할 수 있습니다.

미리보기에서 디자인한 애니메이션은 재생 펌웨어가 실행 중인 ESP32-S3에서도 정확히 동일하게 재생되어야 합니다. 따라서 내보낸 베이킹된 프레임은 미리보기와 바이트 단위로 일치합니다.

각 프로젝트는 여러 개의 애니메이션을 포함하는 하나의 파일로 구성되며, 각 애니메이션은 별도의 탭으로 표시되어 추가, 이름 변경, 복제 또는 삭제가 가능하며, 각각 고유한 동영상/음악 및 애니메이션을 가지고 있습니다.

이 기능은 미리보기 화면에서 보이는 그대로 라이트 쇼를 기록하며, 내보낼 때 초당 LED의 정지 이미지 120장을 파일로 저장합니다. 또한 ESP32에 바로 업로드할 수 있는 .ino 파일을 내보냅니다.

덕분에 애니메이션을 만드는 과정이 정말 즐거웠고, 결국 투어 전반에 걸쳐 10가지 다른 순간을 담은 애니메이션 10편을 완성하게 되었습니다. 예전에는 코딩이 이런 프로젝트를 진행하는 데 가장 큰 걸림돌이었죠. 이제는 아이디어 자체에만 집중할 수 있는 여유가 훨씬 더 생겼습니다.

neomation.alysolayman.com에서 이 인터페이스를 이용하실 수 있습니다.

현재는 ESP32 S3에서만 작동합니다.

라이브 미리보기 .ino 파일을 첨부했습니다. 인터페이스에서 직접 다운로드할 수도 있으며, 애니메이션 .ino 파일도 함께 다운로드할 수 있습니다.

---

STEP 18. 다 끝났어요

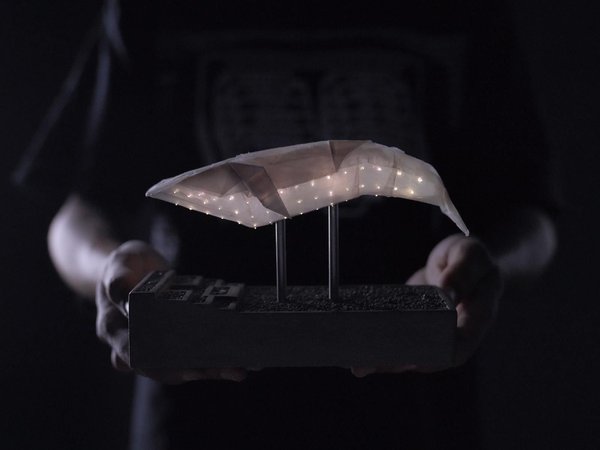

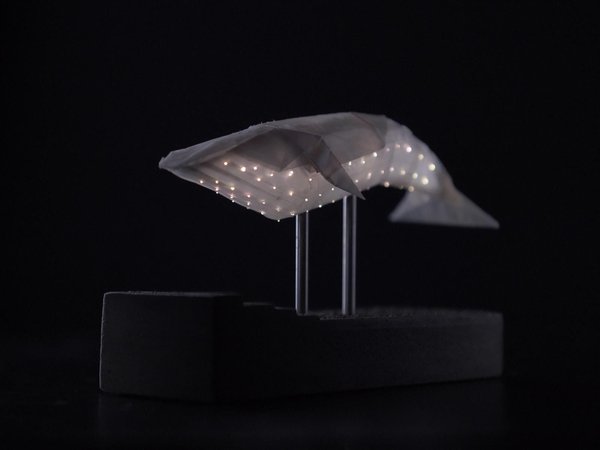

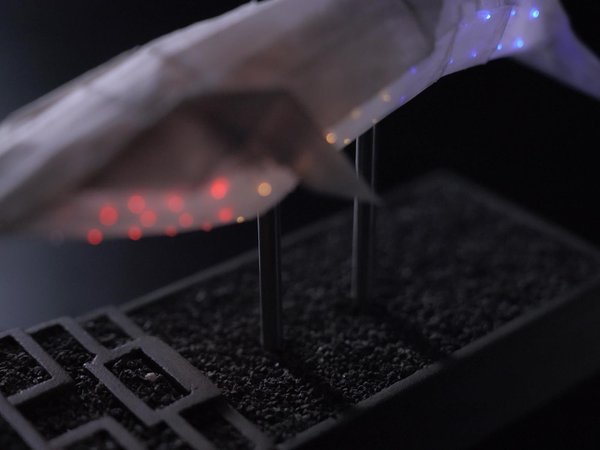

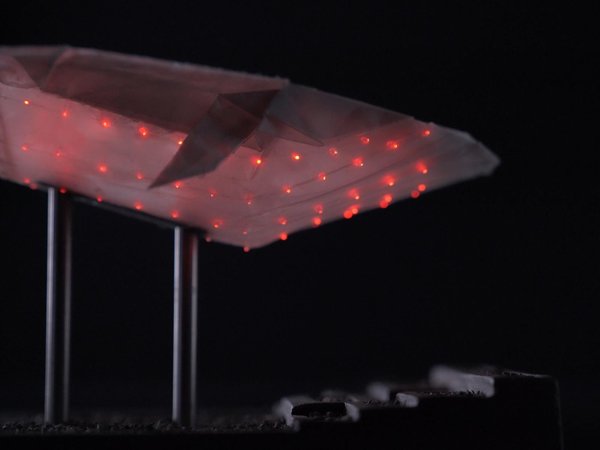

그게 전부입니다. 콘크리트 받침대 위에 떠 있는 종이접기 고래가 광섬유를 통해 내부에서 빛을 받고 있습니다.

꼭 이 고래 모양을 그대로 만들 필요는 없습니다. 이 고래는 단지 제가 투어 중의 순간들을 담아낸 방식일 뿐이며, 진정한 핵심은 종이접기와 콘크리트의 대비와, 이를 광섬유로 연결하는 데 있습니다. 모양은 바뀔 수 있고, 받침대도 달라질 수 있습니다.

3D 디자인과 출력을 담당해 주신 Salem & Creatables에 깊은 감사를 드립니다.

읽어 주셔서 감사합니다! 궁금한 점이 있으시면 댓글을 남겨 주세요. 그리고 직접 만들어 보신다면, 꼭 보여주세요.

---
