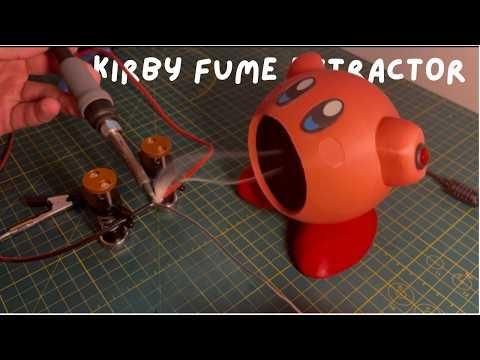

YouTuber Chris Borge가 만든 디자인을 수정했습니다. CRAZY POWERFUL 산업용 서버 팬에 맞도록 크기를 키우고, 편의를 위해 버튼을 추가했으며, 쉽게 연결하고 분리할 수 있도록 커넥터도 추가했습니다.

---

STEP 1. 준비물

SilverStone FHS60X (작지만 매우 강력한 팬)

배럴 잭 전원 커넥터 (꼭 필요하진 않지만... 있으면 좋습니다 :)

12v 2A 전원 어댑터 (집에 있는 것을 찾아 쓸 수도 있습니다. 뒷면에 12v 2A라고 적혀 있는지 확인하세요)

래칭 버튼 (꼭 필요하진 않지만... 있으면 좋습니다 :)

M3 너트와 볼트 (3D 프린팅 조립물에 매우 유용합니다. 이걸 만들지 않더라도 구매해 두는 것을 추천합니다)

M3 히트셋 인서트

활성탄 필터 (가장 저렴한 제품을 찾느라 여기저기 알아봤는데 이 제품이 가장 저렴했습니다. 다행히 Kirby가 컴팩트해서 정사각형 필터 5장으로 Kirby 원형 필터를 각각 4개씩 만들 수 있습니다. 나쁘지 않네요...

---

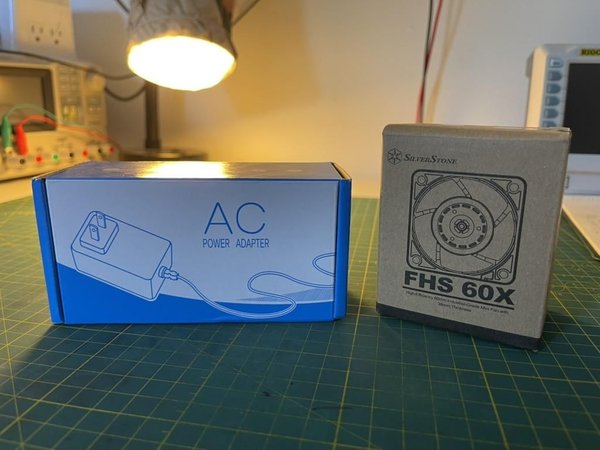

STEP 2. 부품을 구매하거나 보유 부품에 맞게 개조하기

부품 구매 또는 기존에 가지고 있는 부품에 맞게 제 디자인을 수정하고 싶다면 그렇게 하세요!

---

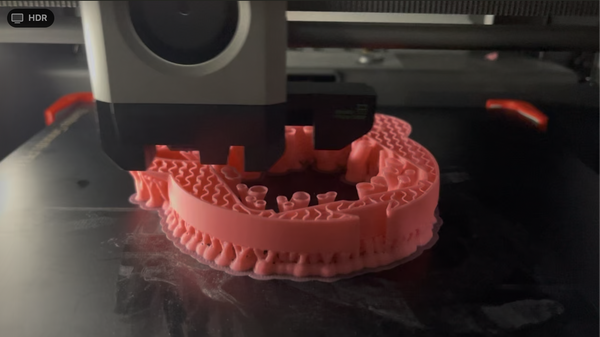

STEP 3. Kirby 3D 프린트하기

STEP 파일은 아래에 있습니다. 각 개별 STL 파일이 필요하다면 다음에서 찾을 수 있습니다(PRINTABLES LINK)

추신: 트리 서포트를 사용하세요. 멋지니까요

---

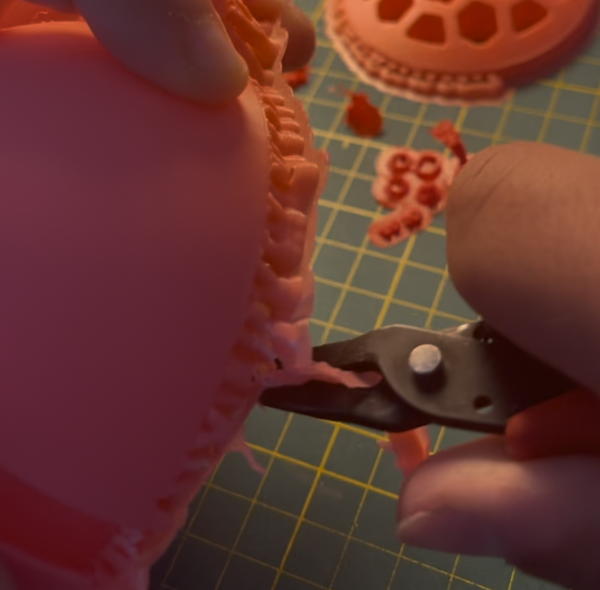

STEP 4. 서포트 재료 제거하기

트리 서포트를 사용했다면 이 작업은 쉬울 겁니다... 게다가 묘하게 치료 효과도 있습니다

---

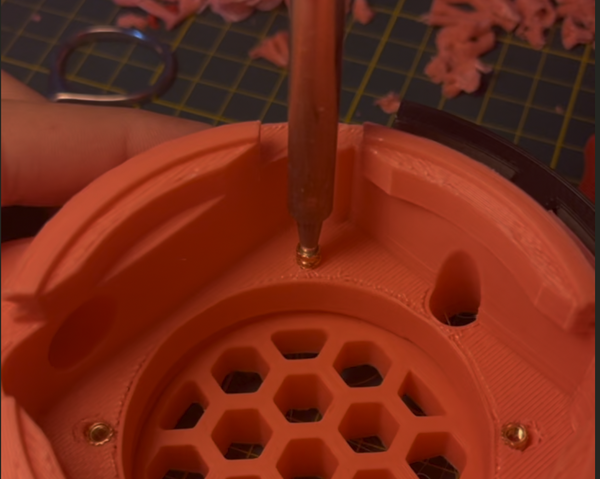

STEP 5. 히트셋 인서트

히트셋 인서트를 삽입하되저처럼 실수해서 납땜 인두를 가능한 최고 온도로 올리지 마세요! 그러면 너무 세게 눌러야 하고 인두 팁이 히트셋 인서트에 끼일 수 있어 좋지 않습니다.

---

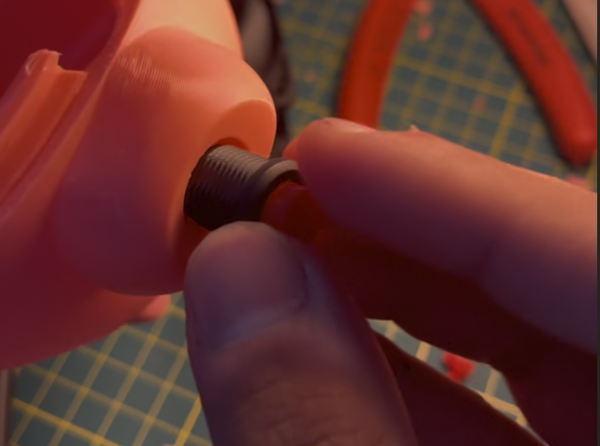

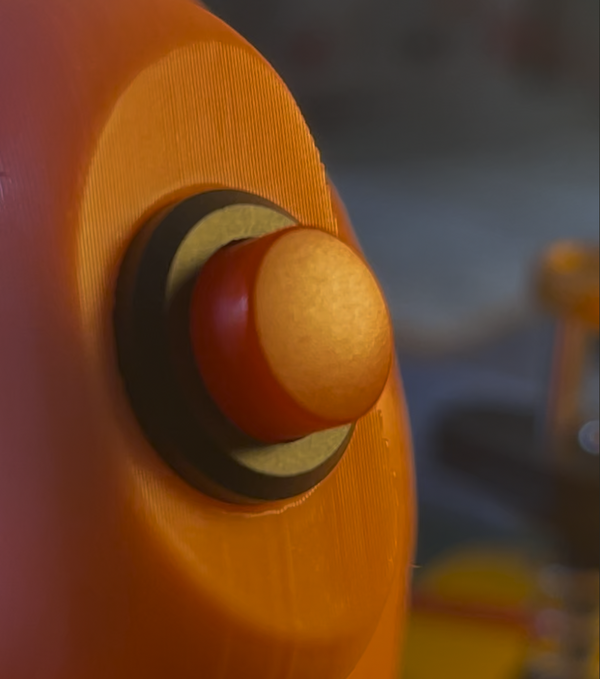

STEP 6. 버튼 추가하기

버튼을 왼쪽 팔에 그냥 밀어 넣으세요! 완벽하게 맞고 복잡한 조립이 필요 없도록 설계해서 뿌듯합니다.

---

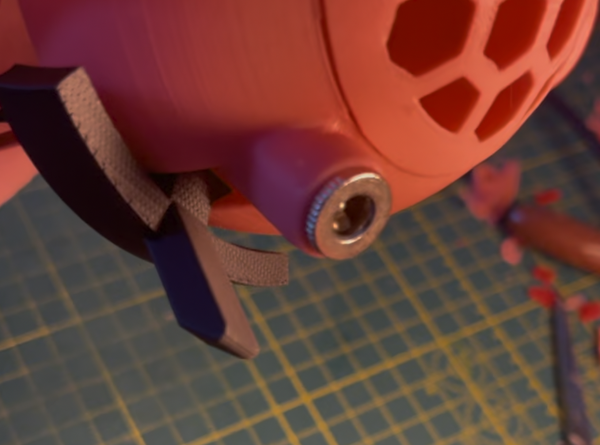

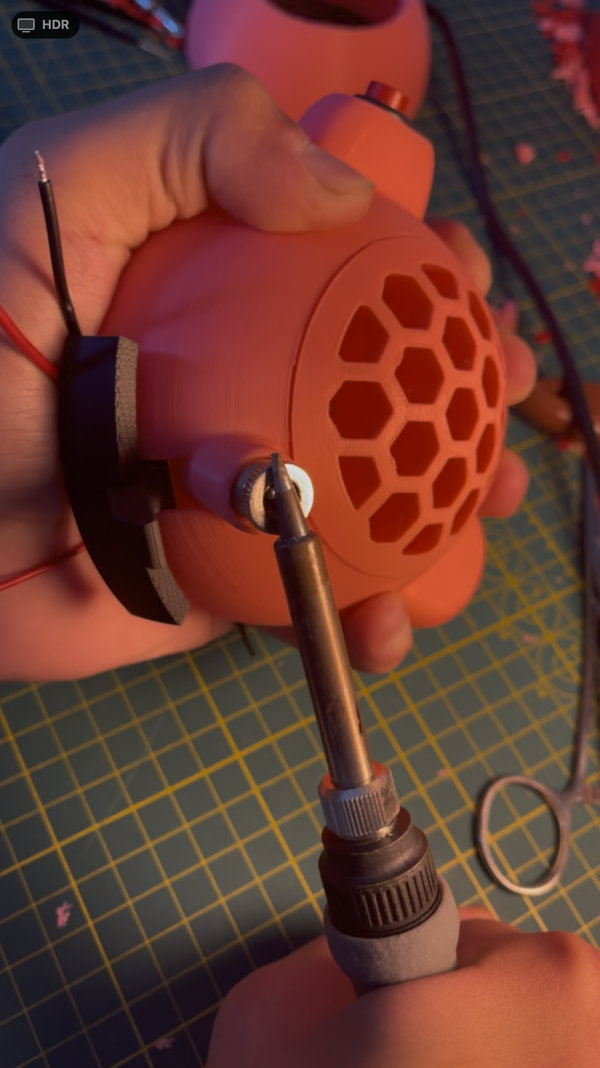

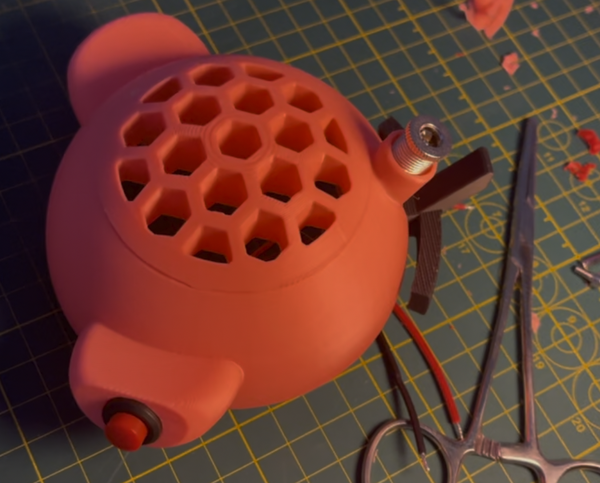

STEP 7. 전원 커넥터 추가하기

여기서는 위의 버튼처럼 억지 끼워맞춤이 되도록 공차를 맞추려다 포기하고, 다음과 같이 하기로 했습니다. 금속 커넥터를 히트셋 인서트처럼 취급하기로 :) 제 조언은 납땜 인두를 최고 온도로 올린 뒤 팁으로 아래쪽을 누르는 것입니다

---

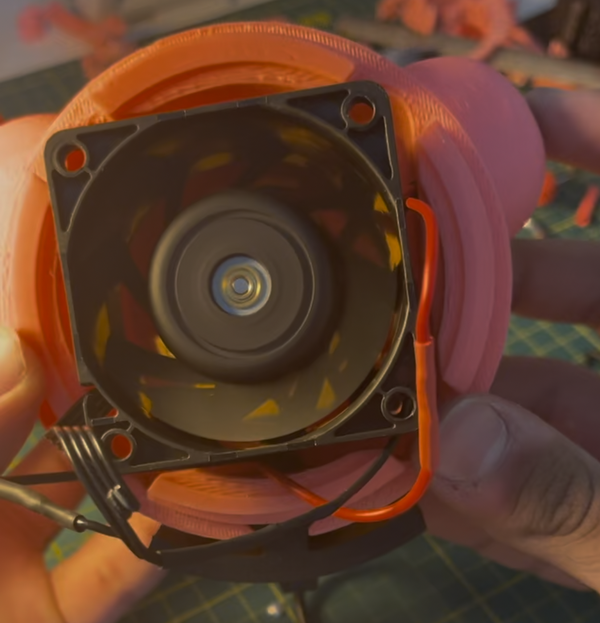

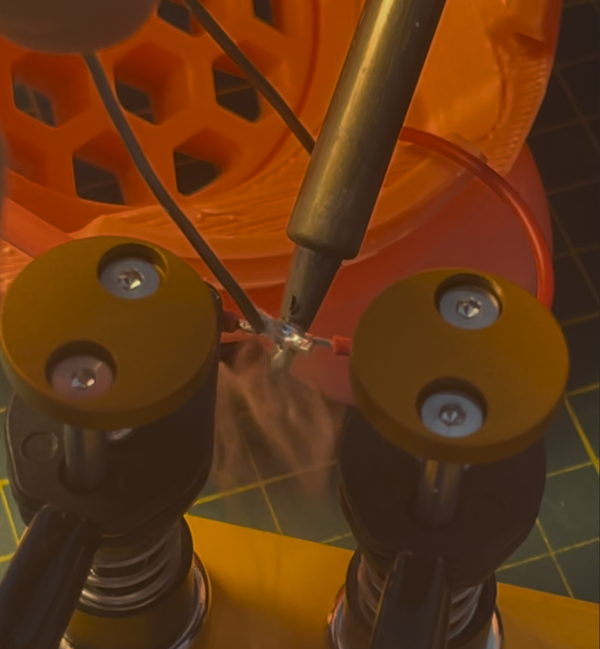

STEP 8. 전선 연결하기

납땜용으로 만드는 것이라면 여기서 무엇을 해야 하는지 아실 겁니다:

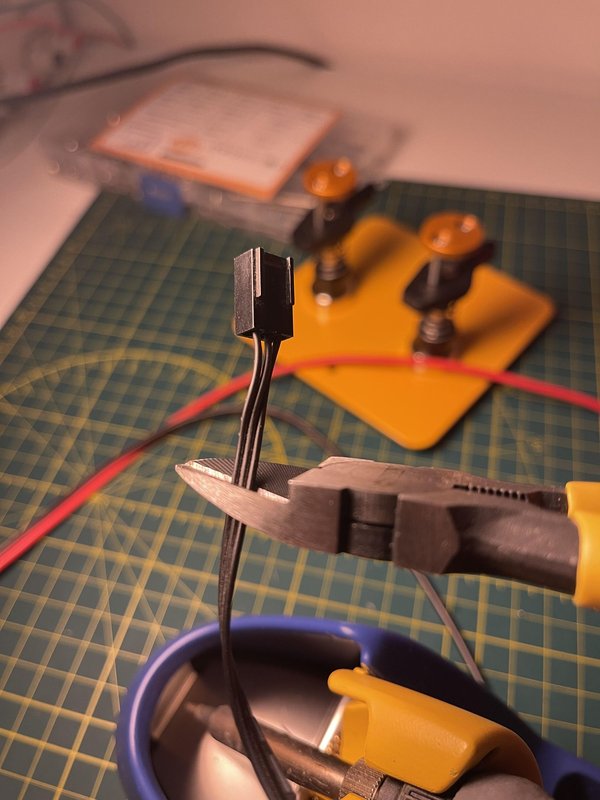

1. 팬의 커넥터를 잘라내세요. 모든 전선이 검은색이므로 어느 전선이 +이고 어느 전선이 -인지 반드시 기억해 두세요. 제 팬의 커넥터에는 화살표가 표시되어 있었고 GPT는 그 전선이 -라고 알려 주었지만, 여러분의 팬은 다를 수 있으니 전원을 켜기 전에 멀티미터로 도통을 반드시 테스트하세요!
2. 모든 부품을 악어 클립으로 연결하여 회로가 제대로 작동하는지 확인한 다음 전선을 납땜하세요 회로가 제대로 작동하는지 확인하기 위해 모든 부품을 악어 클립으로 연결한 다음,
3. 전선을 서로 납땜하고, 저처럼 계속 깜빡하지 말고 열수축 튜브를 사용하는 것도 잊지 마세요!
4. 팬을 나사로 고정하세요.

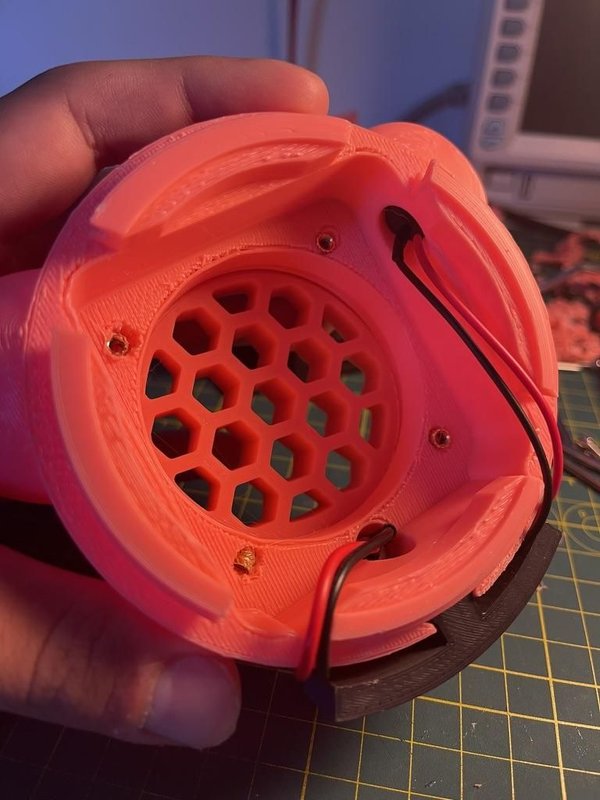

5. 공간이 있는 곳이라면 어디든 전선을 집어넣으세요.

---

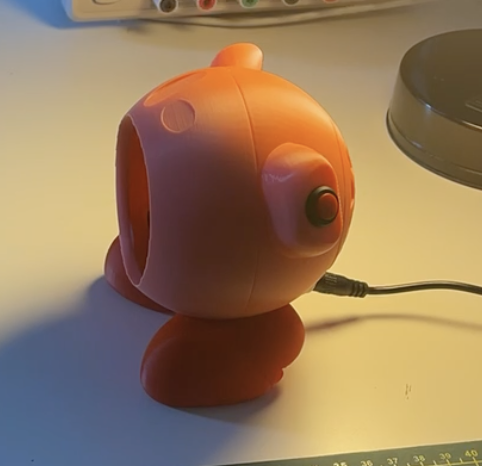

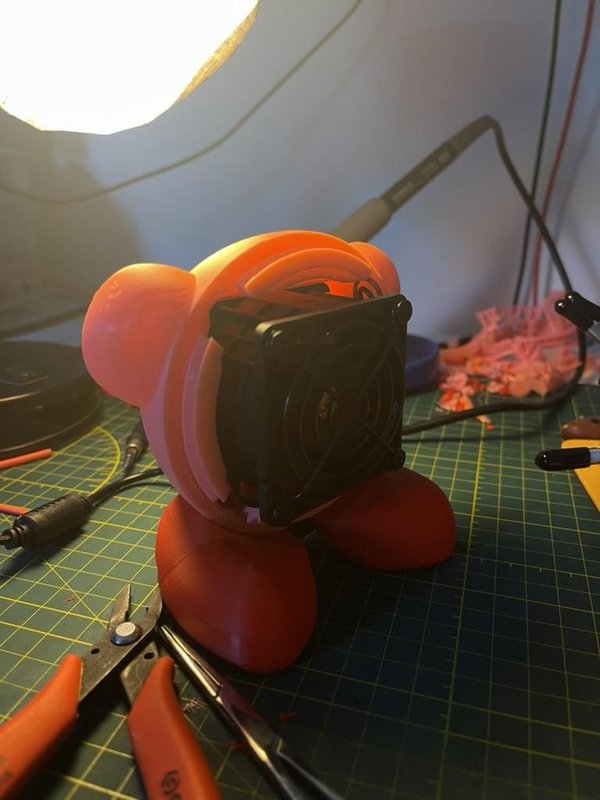

STEP 9. 조립 마무리하기

조립하세요! 무언가 잘 맞지 않는다면 남아 있는 서포트 재료를 놓쳤을 가능성이 큽니다. 반드시 제거하세요. 작업을 위해 핀셋이나 긴 플라이어를 찾아 사용하는 것을 추천합니다.

---

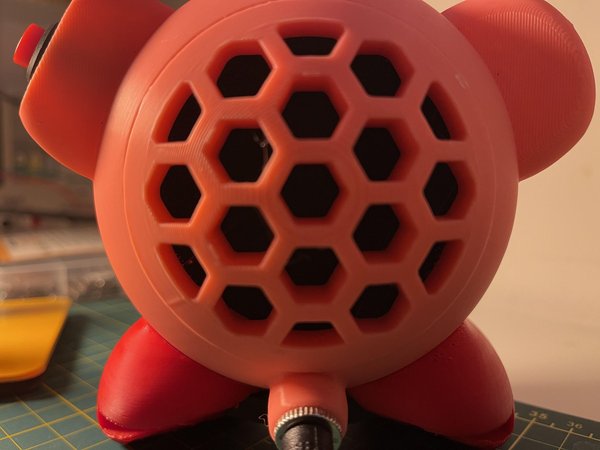

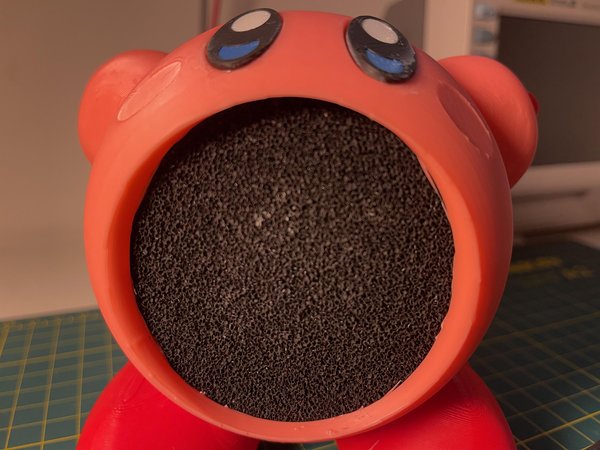

STEP 10. 필터 추가하기

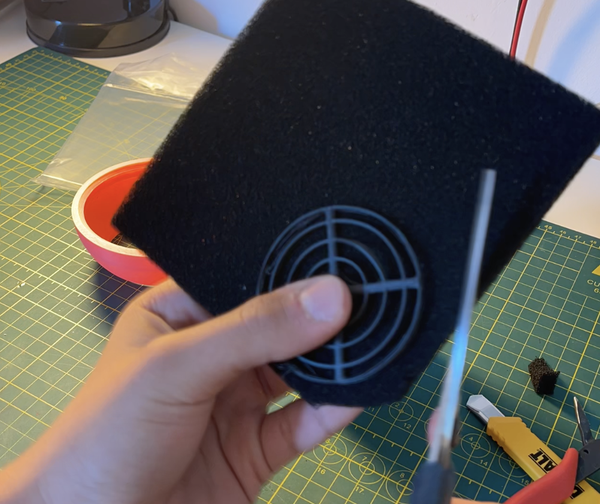

카본 필터를 흡기구와 배기구보다 약간 크게 잘라내세요. 배기구에 필터를 추가할 필요는 없지만, 1단계를 통과한 입자도 제거할 수 있을 것입니다.

---

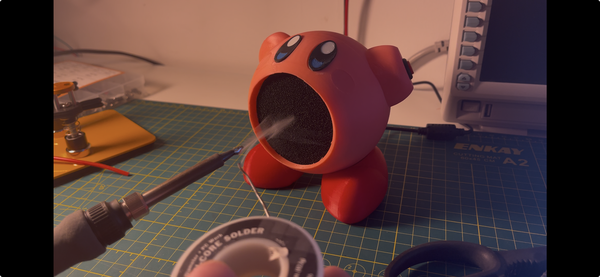

STEP 11. 커비!

즐거운 납땜 되세요!! 다음을 기억하세요: 필터는 회색빛이 돌기 시작하면 교체하세요.

---

원문: https://www.instructables.com/KIRBY-Compact-Soldering-Fume-Extractor-Improved/
