차에서 플러그를 뺄 때마다 EV 충전 케이블을 수동으로 감는 것이 지겹지 않으신가요? 미리 만들어진 충전 케이블 릴을 찾았지만 테슬라 모바일 충전기를 위해 설계된 것은 찾을 수 없었습니다. 그러다가 공기 호스 릴이 제가 필요로 하는 것을 정확히 할 수 있도록 설계되었다는 것을 깨달았습니다!
이 튜토리얼에서는 하드웨어 상점의 공기 호스 릴을 벽에 장착할 수 있는 전기차 충전 케이블 관리 시스템으로 재활용하는 방법을 $140 이하로 보여줍니다.
이 가이드는 이 비디오 가이드의 서면 대응물입니다: 전기차 충전기를 리트랙터블 릴에 장착하는 방법

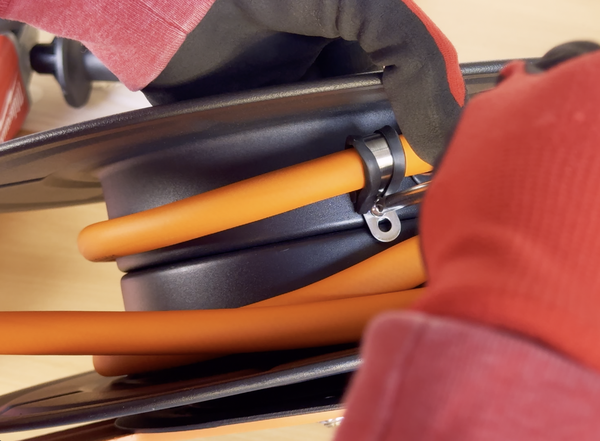

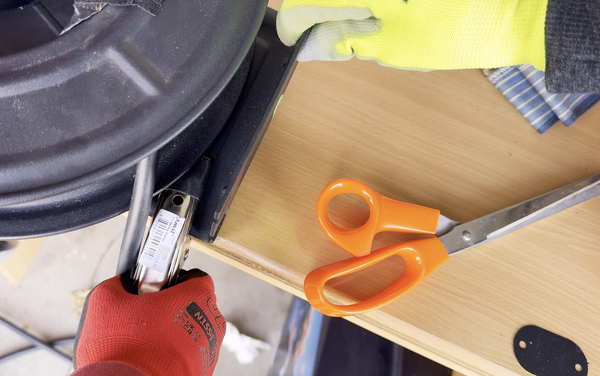

STEP 1. 준비물
재료:
- 오픈 스타일 공기 호스 릴 (~$80) - 중요: 밀폐된 릴이 아닌 오픈 릴을 구입하세요
- 자동차 케이블 룸 테이프 (~$5-10) - 절단된 가장자리를 보호하기 위해
- 장착 하드웨어: 벽 유형에 적합한 나사, 와셔, 볼트 (~$5)
- 기존의 전기차 충전 케이블 (저는 테슬라 모바일 충전 케이블을 사용합니다) (전기차 소유자로서 이미 가지고 계실 것입니다)
- 6피트 연장 케이블 (NEMA 14-50 또는 동등한 것) (~$40)
- 감을 때 감기고 풀릴 때 여유를 주기 위해 사용되며, 슬립 링 대신 사용됩니다.
- 릴을 장착하기 위한 나사와 볼트. (~$5)
도구:

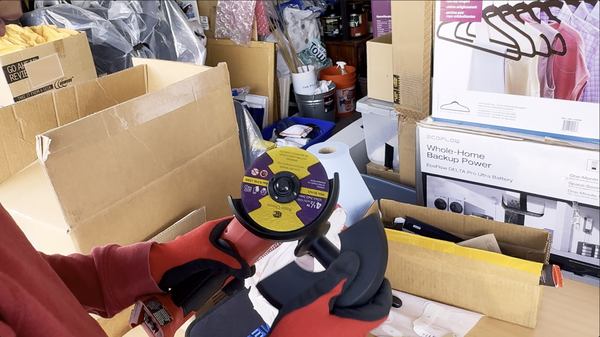

- 컷오프 휠이 장착된 앵글 그라인더 (또는 더 느리지만 깔끔한 절단을 위한 드레멜 멀티툴)
- 니들 노즈 플라이어
- 니들 노즈 플라이어
- 필립스 헤드 드라이버
- 스냅 링 플라이어 (선택 사항이지만 C-클립 제거에 유용 - 니들 노즈 플라이어와 약간의 힘으로도 가능합니다)
- 안전 장비: 얼굴 보호대, 안전 안경, 먼지 마스크
- 샤피 또는 펠트 마커 - 절단 표시를 만들기 위해
- 클램프 - 절단 작업을 하는 동안 릴을 작업대나 표면에 고정하기 위해
- 가위 - 자동차 케이블 루프 테이프의 조각을 자르기 위해
- 드릴 - 스풀을 장착할 표면에 구멍을 뚫기 위해
STEP 2. 1단계: 올바른 유형의 릴 선택

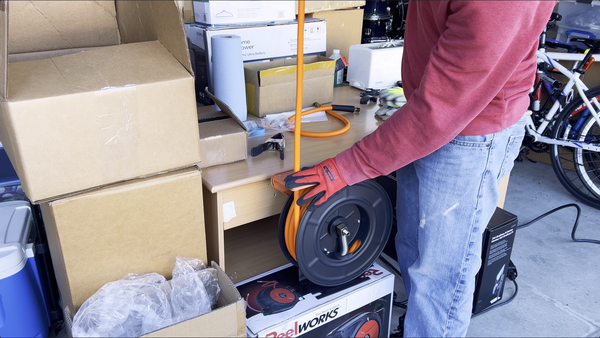

중요:구입하세요 오픈 스타일 에어 호스 릴, 밀폐형 모델이 아닌. 밀폐형 릴은 밀폐된 장치로 설계되어 분해 및 재조립이 매우 어렵습니다. 오픈 릴은 드럼이 노출되어 있어 변환이 훨씬 더 쉽습니다.

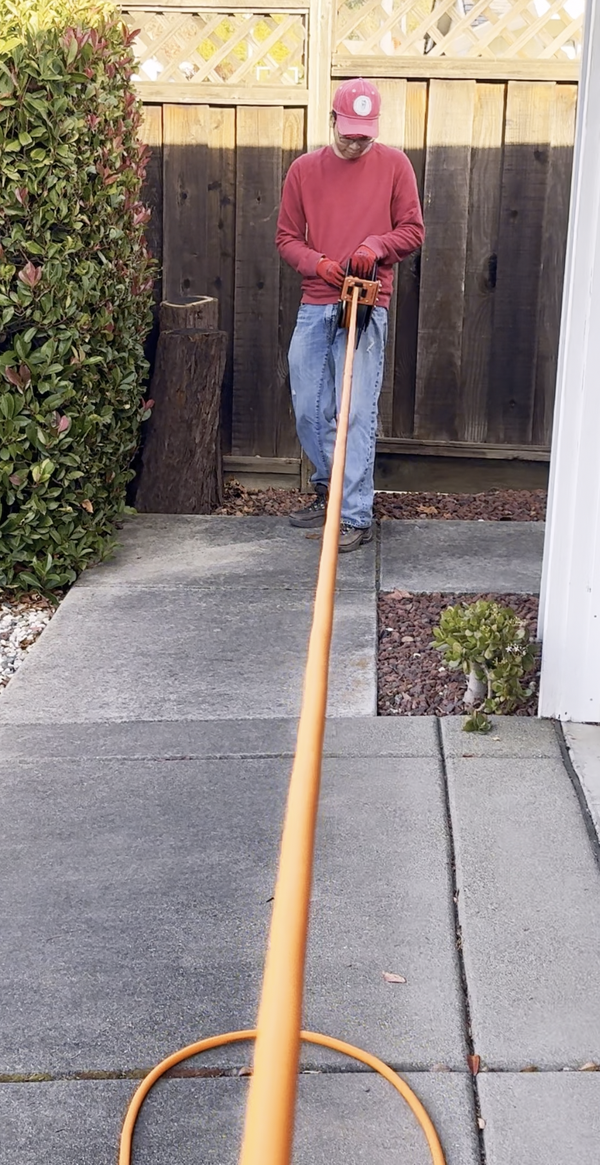

STEP 3. 2단계: 릴을 완전히 펼치고 노치 위치를 계획하세요
무언가를 제거하기 전에, 공기 호스를 릴에서 완전히 풀어주세요. 완전히 펼쳤을 때 드럼의 개구부가 어디에 위치하는지 주의 깊게 살펴보세요(아래를 계속 읽어보세요).
내가 힘들게 배운 중요한 교훈:개구부가 릴의 장착 브래킷 바로 옆에 위치하지 않도록 하세요. 그렇지 않으면 충전 핸들이 통과하지 못합니다.장애물에서 멀리 위치시키세요. 모든 것을 다시 풀지 않고는 나중에 쉽게 조정할 수 없습니다.
STEP 4. 3단계: 공기 호스를 제거하세요.
스풀에서 호스가 완전히 펼쳐진 상태에서:
- 케이블을 스풀에 고정하는 케이블 유지 클립(단일 나사)을 제거하세요.
- C-클립/스냅 링을 제거하면 스프링 어셈블리가 슬라이드하여 분리됩니다.
- 팁: 적절한 스냅 링 도구를 사용하면 이 작업이 더 쉬워집니다. 우리는 플라이어로 억지로 떼어내려다 구부러뜨렸습니다..
모든 하드웨어를 따로 두세요 - 충전 케이블을 릴에 고정하기 위해 유지 클립을 재사용할 것입니다.

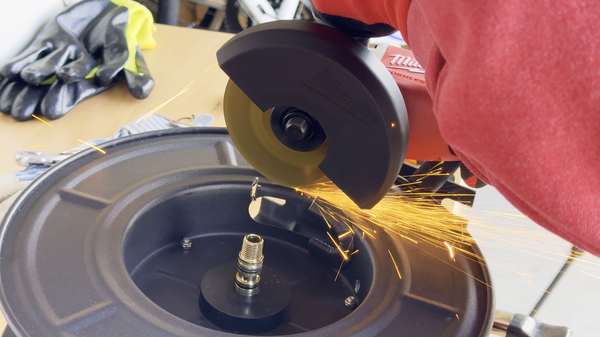

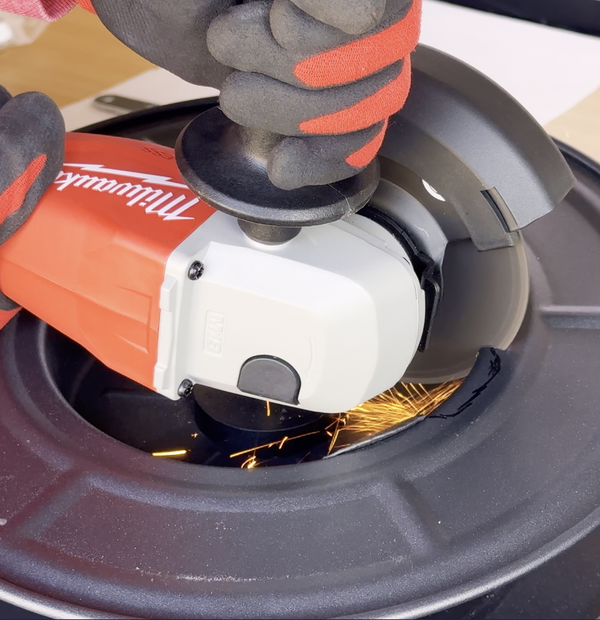

STEP 5. 4단계: 충전기 핸들이 릴을 통과할 수 있도록 노치를 자르세요.

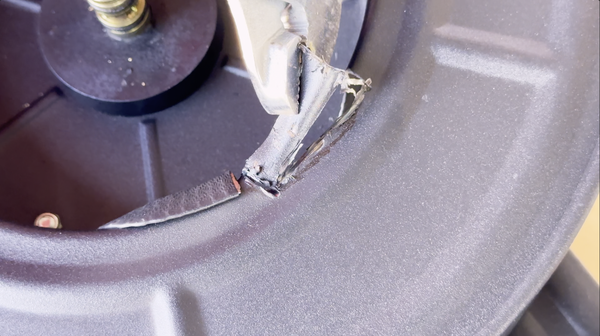

이 단계가 가장 중요합니다. 테슬라 충전 핸들이 통과할 수 있을 만큼 큰 U자형 노치를 드럼에 잘라야 합니다..
- 충전 핸들의 크기를 측정하세요 - 약 2-3인치의 여유가 필요합니다.

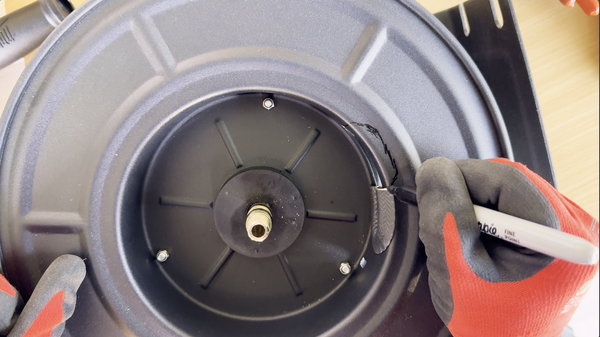

- 드럼에 샤프이 마커 또는 유사한 것으로 자를 선을 표시하세요.
- 안전 장비(안면 보호대, 마스크)를 착용하세요.

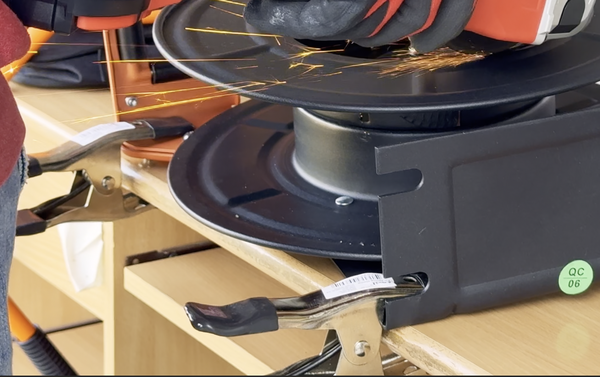

- 컷오프 휠이 장착된 앵글 그라인더를 사용하여 U자형 노치를 조심스럽게 자르세요.

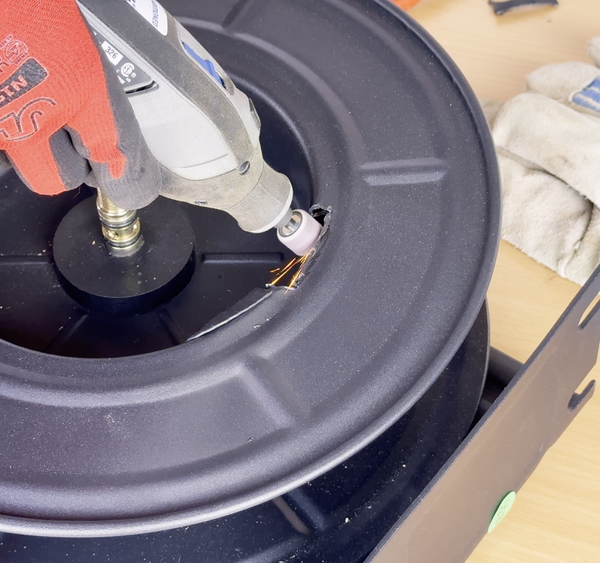

- 대안: Dremel을 사용하여 더 느리지만 더 깨끗하게 자르고 스파크를 줄일 수 있습니다.
- 사포나 파일과 같은 금속 거친 모서리를 다듬을 수 있는 샌더로 거친 모서리나 플라스틱 가닥을 정리하세요.
- 충전 핸드를 테스트 핏하세요 - 각도를 맞춰서 통과시킬 수 있어야 하지만, 아직 그렇게 하지 마세요.

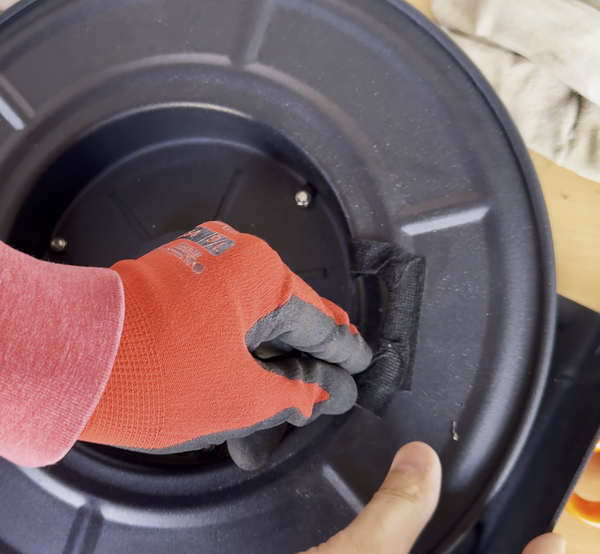

STEP 6. 5단계: 절단된 금속 가장자리 보호하기
절단된 가장자리는 날카로워서 케이블을 스풀에 감기 위해 드럼의 구멍을 통과할 때 충전기를 긁을 수 있습니다.

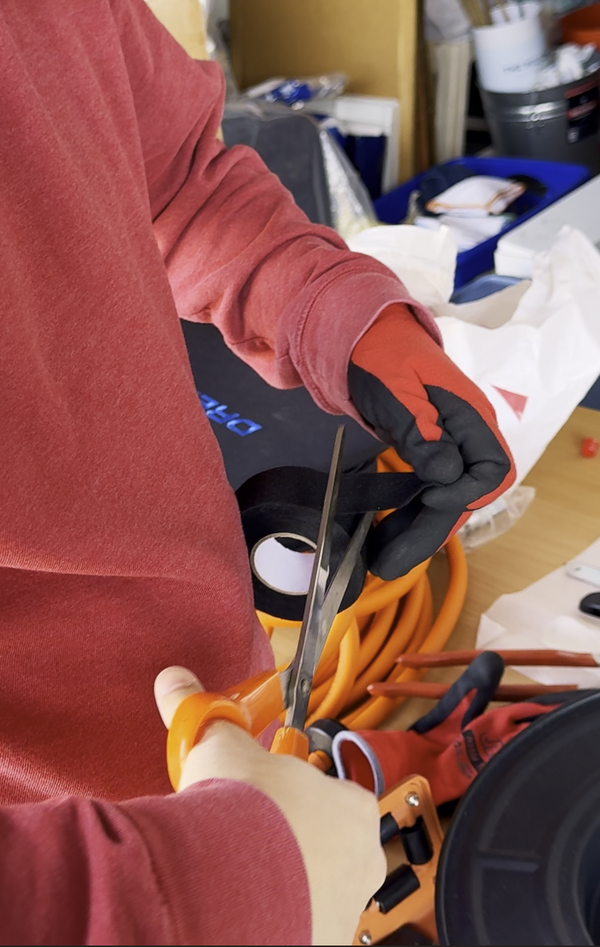

- 모든 절단된 가장자리에 자동차용 케이블 룸 테이프(또는 유사한 것)를 적용하세요.
- 좋은 접착력을 보장하기 위해 단단히 눌러주세요.

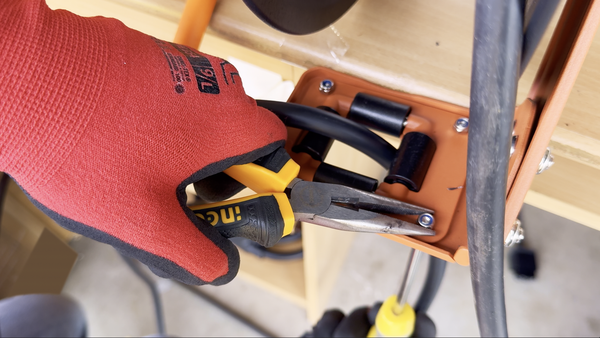

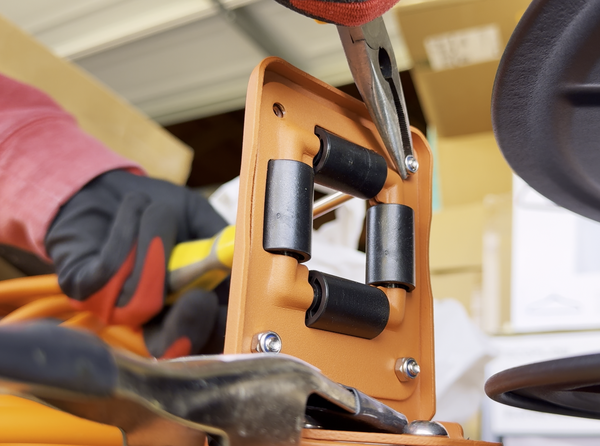

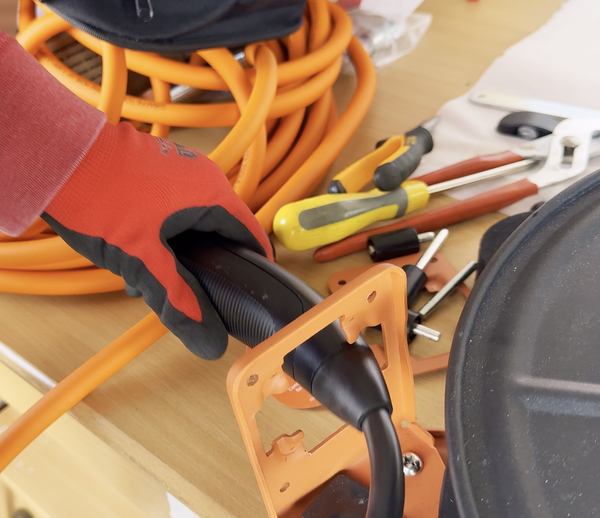

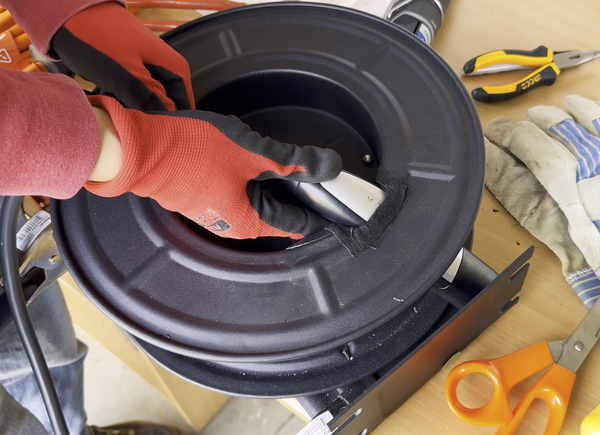

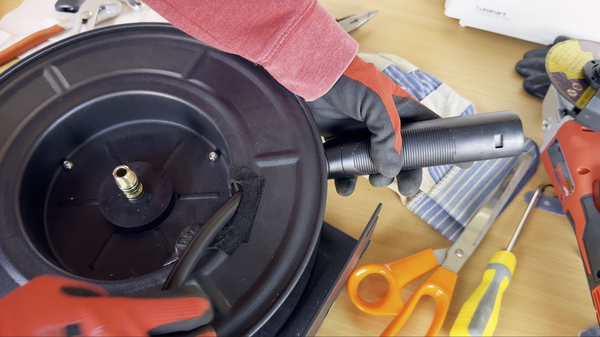

STEP 7. 6단계: 충전 케이블을 케이블 가이드에 통과시키기
- 아마도 충전 핸들을 통과시키기 위해 롤러 조립체를 제거해야 할 것입니다
- 보통 롤러 플레이트는 몇 개의 나사로 고정되어 있습니다
- 베어링과 롤러를 잃어버리지 않도록 주의하세요 - 일반적으로 8개의 작은 부품이 있습니다
- 재조립하는 동안 위치를 고정하기 위해 테이프를 사용하는 것이 더 쉬울 수 있습니다.

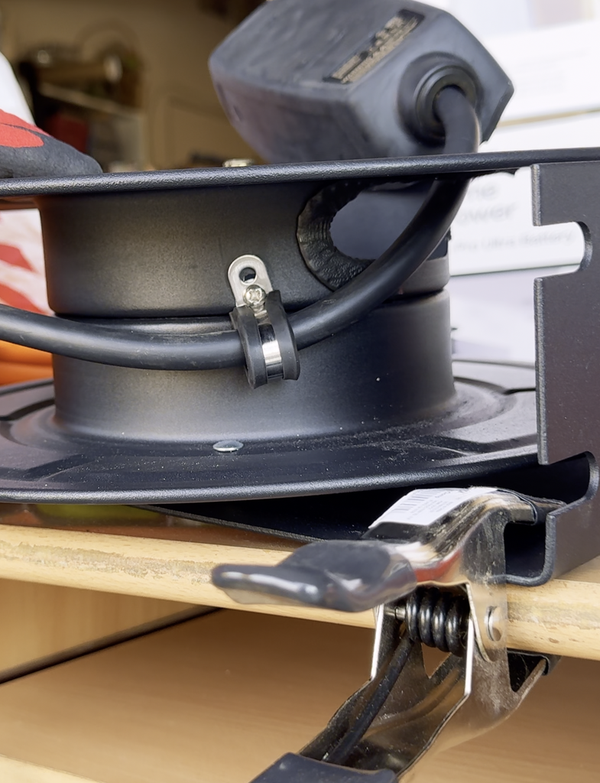

- 충전 케이블을 공기 호스가 있던 곳으로 통과시키세요.
- 참고: 롤러 조립체의 뒷판을 통과시키는 것을 잊지 마세요.
- 케이블을 제자리에 두고 롤러 조립체를 다시 설치하세요.
- 케이블을 스풀에 고정하기 위해 케이블 유지 클립(단일 나사)을 설치합니다.

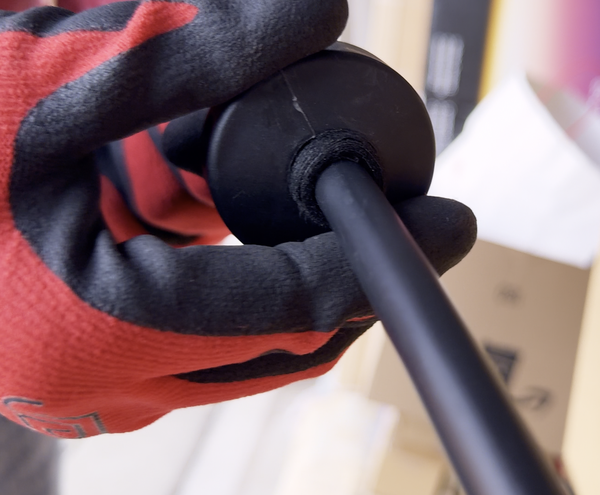

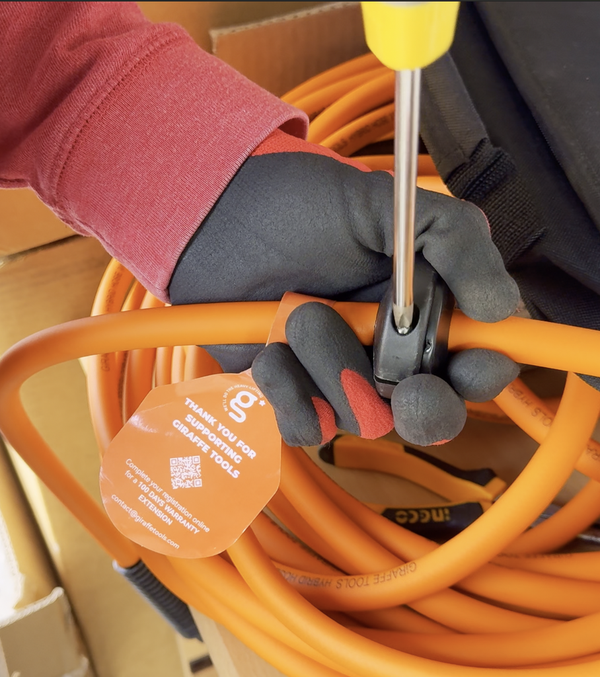

STEP 8. 7단계: 케이블 스토퍼 추가
- 공기 호스에서 케이블 스토퍼를 제거합니다.
- 일반적으로 2개의 나사로 고정됩니다.
- 케이블 스토퍼를 충전기 손잡이에서 약 1-3인치 떨어진 위치에 배치하는 것이 좋습니다.
- 공기 호스가 일반적으로 충전 케이블보다 두꺼우므로, 케이블 스토퍼가 설치될 지점에서 케이블의 두께를 증가시키고자 합니다.

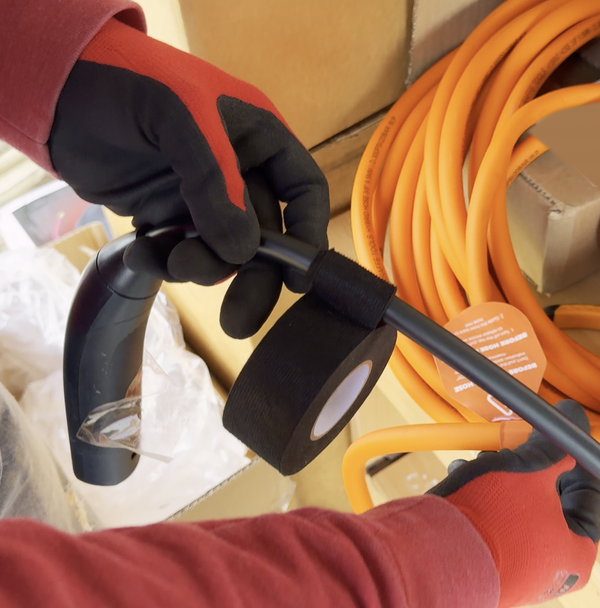

- 케이블 스토퍼를 충전 케이블에 부착할 위치에 테이프를 감아주세요. 저는 날카로운 모서리를 보호하기 위해 사용했던 자동차 케이블 룸 테이프를 사용했습니다.
- 테이프를 감은 부분 위에 케이블 스토퍼를 설치하세요.

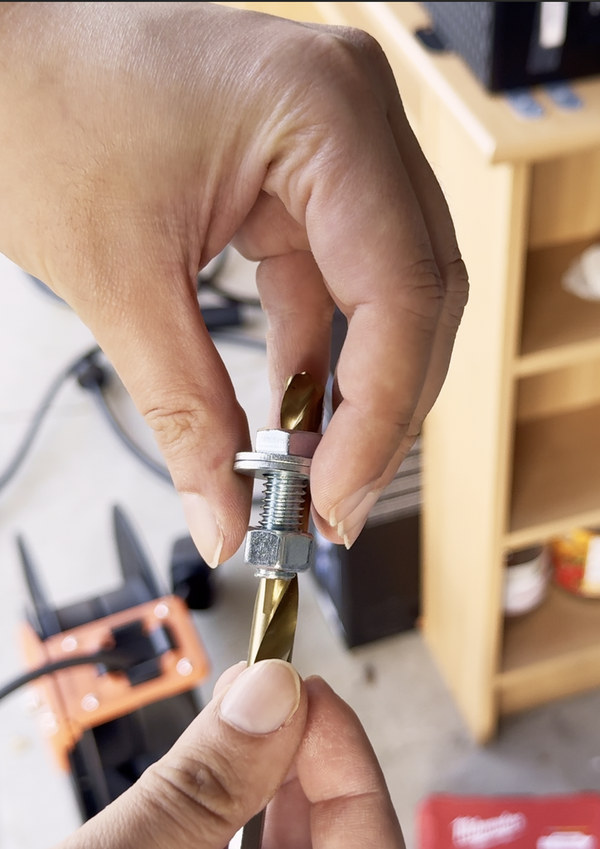

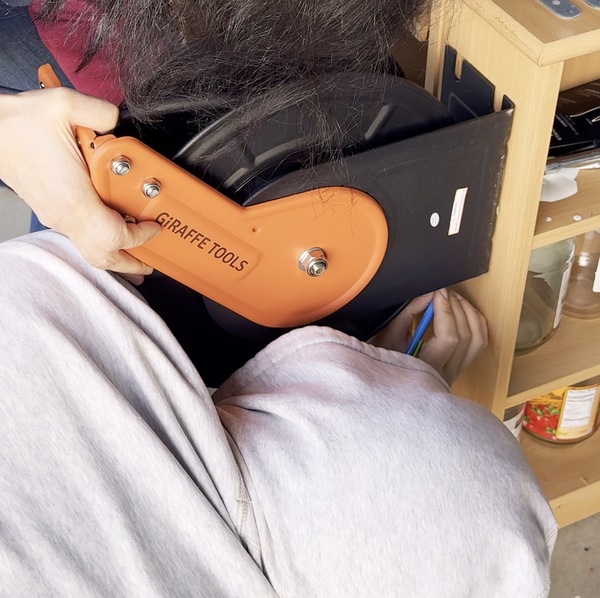

STEP 9. 8단계: 스풀링 충전기를 벽에 장착하세요.
- 장착할 위치를 선택하세요 - 주차 공간과 전기 콘센트 근처에.
- 릴을 벽이나 튼튼한 가구에 단단히 고정하세요. (저는 책상을 사용했습니다.)
- 팁: 와셔를 사용할 경우 나사가 충분히 긴지 확인하세요. 저는 너무 짧은 나사를 사서 와셔를 생략해야 했습니다.
중요: 다음 사항을 권장합니다. 하지 마세요 이것을 석고보드에 장착하지 마세요. 릴의 스프링 장력이 반복 사용 시 석고보드를 찢어낼 수 있을 만큼 강합니다.

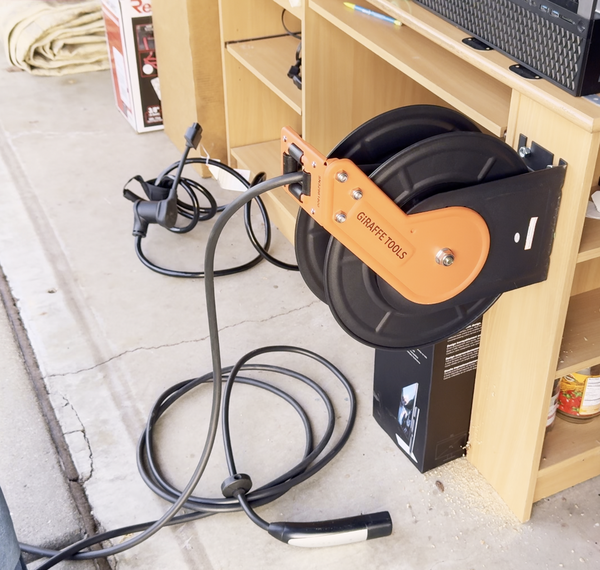

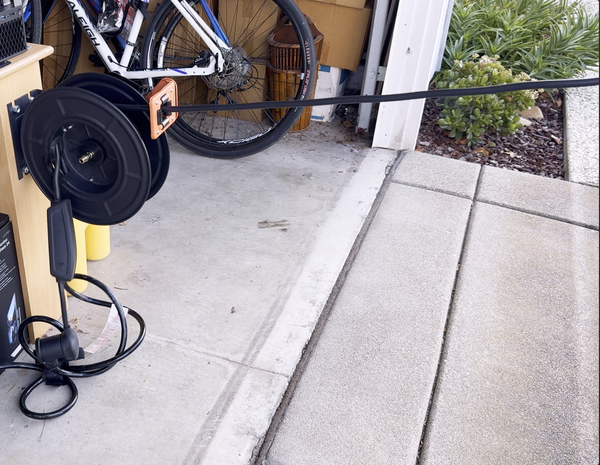

STEP 10. 9단계: 연결

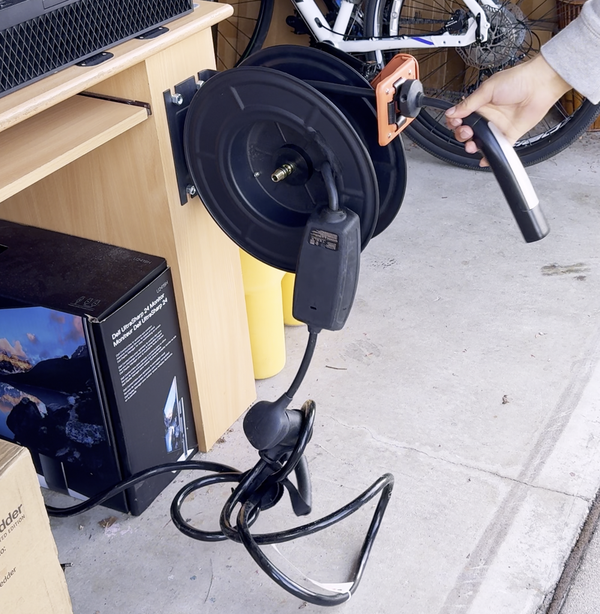

충전기를 전원에 연결합니다. 케이블을 감거나 풀 때 케이블 자체가 매듭지어지지 않도록 충분한 여유가 있는지 확인하고, 그렇지 않으면 6피트 연장 케이블을 사용하세요.
