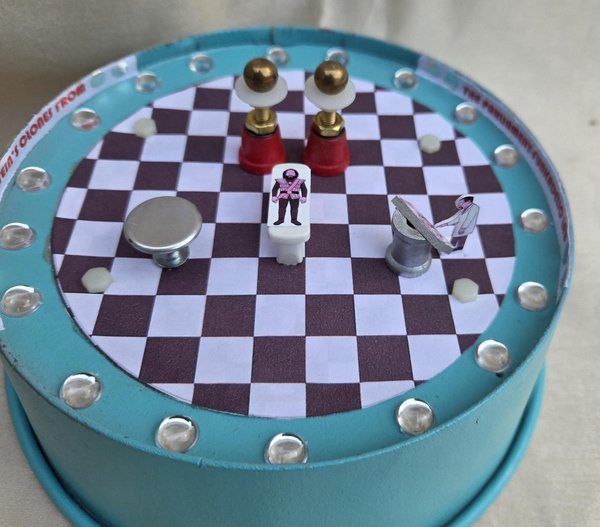

이 3부작 시리즈의 제1부에서는 배터리로 작동하는 고전압(HV) 전원으로 구동되는 초소형 미친 과학 실험실을 재활용품으로 제작하는 과정을 설명하며 예술적 디자인의 경계를 확장합니다. Parliament-Funkadelic 밴드가 창조한 허구의 세계는 고전 프랑켄슈타인 1931년 영화의 전기적 연출을 재구상하게 했습니다. 실험실은 분리 가능한 투명 돔 아래에 설치되며, 돔 안에는 전극 간격을 뛰어넘는 미니어처 번개와 애니메이션을 기다리며 플랫폼 위에 놓인 인간형 형상이 있습니다. 미친 과학자 Dr Funkenstein은 제어 패널을 조작합니다. 실험실은 여러 개의 LED로 위에서 조명됩니다.
이 프로젝트는 밴드의 앨범 표지 아트인 The Clones of Dr. Funkenstein의 발표 50주년을 기념합니다. 음악적 혁신가이자 로큰롤 명예의 전당 회원인 George Clinton을 본뜬 판지 모형이 미니어처 무대에서 Dr. Frankenstein과 그의 창조물을 대신합니다. 제1부는 인형의 집 규모에서 HV 효과를 생성하는 개념을 시험하기 위해 BBQ 그릴 점화기를 사용하는 것으로 마무리되며, 그다음에는 상당히 더 큰 전압원으로 나아갑니다.
제2부에서는 저위험 정전기를 생성하는 바닥 설치형 반데그라프(VdG) 발전기로 구성된 빈티지 Rayotron 의 개조와 예술적 재해석을 다룹니다. 제3부에서는 장치의 속이 빈 단자 내부 에서 초소형 미친 과학 실험실을 전시하고 전원을 공급하는 단계를 자세히 설명하며 마무리됩니다. Bluetooth 지원 음원은 발전기를 펑크 록 디자인 테마의 과학 예술 전시 플랫폼으로 변모시키는 작업을 완성합니다.
필수 제작 재료
도구

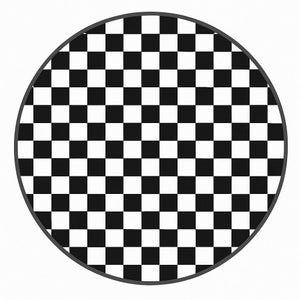

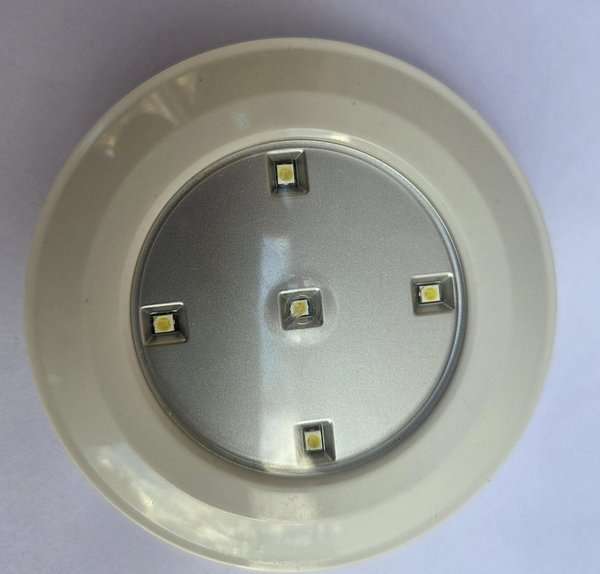

이 실험실은 마이크로스케일(1:60) 디자인을 목표로 했습니다. 바닥 타일 패턴은 MicroSoft Paint를 사용하여 렌더링되었습니다. 바닥 계획서에 표시된 대로, Dr. Funkenstein이 운영하는 전원 제어 터미널(PCT) 바로 맞은편에 금속 작업대가 위치해 있습니다. 이 스테이징 사이 바닥에 전극 한 쌍이 고정되어 있습니다. 전극 앞의 재생 테이블에 있는 클론이 중심 포인트입니다. 바닥 아래에 장착된 BBQ 점화기에서 공급되는 스파크가 전기 실험의 환상을 더욱 강화합니다. 내부는 천장에 장착된 LED 퍼크 조명으로 조명이 비춰집니다.

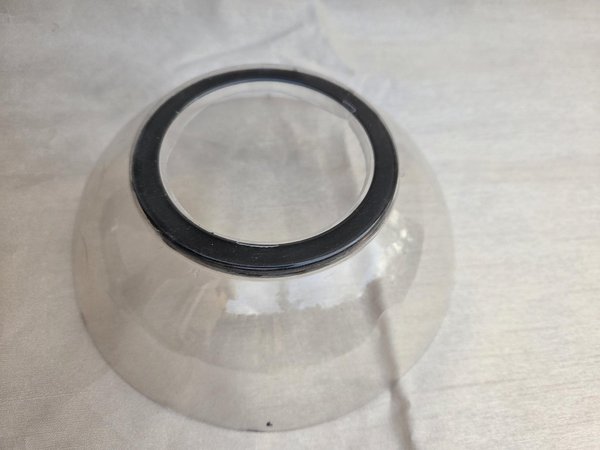

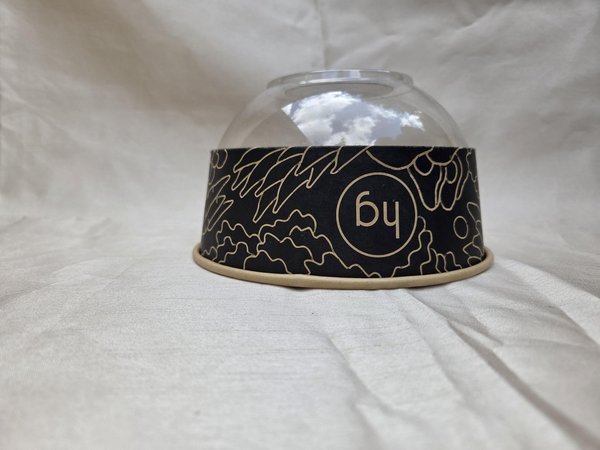

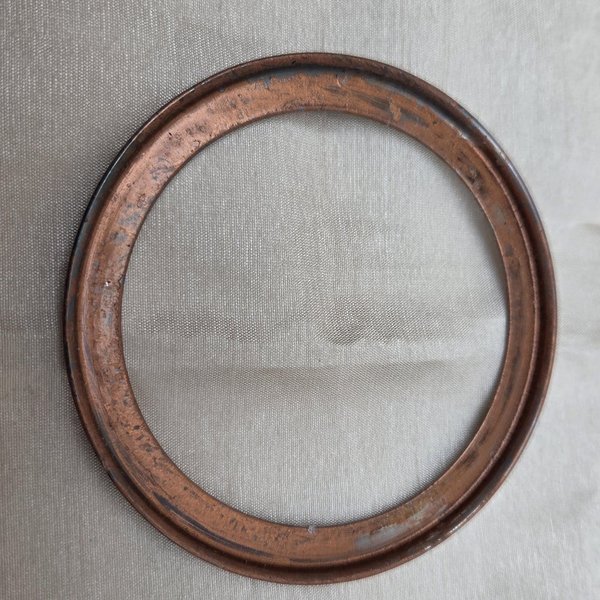

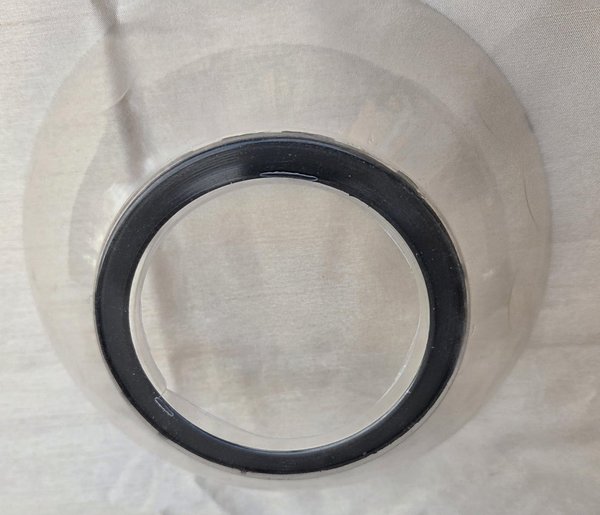

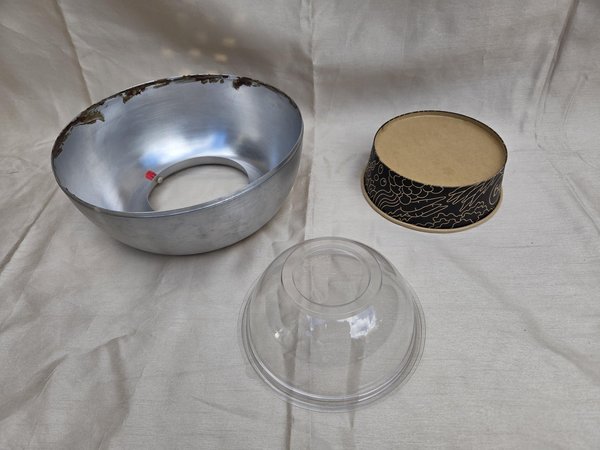

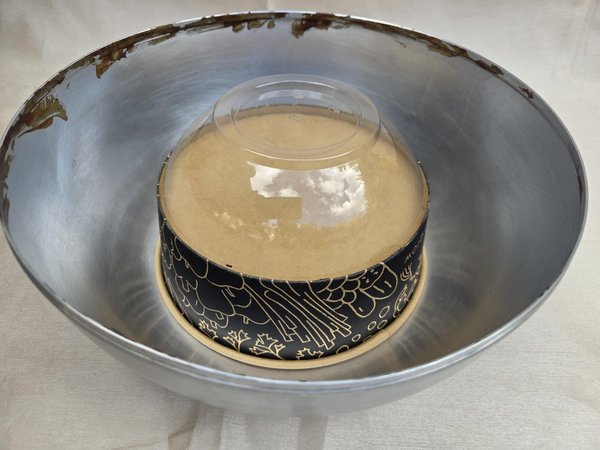

나는 실험실 스테이지를 위해 Honeygrow 의 튼튼한 테이크아웃 용기를 추천합니다. (제2부에서는 마이크로 실험실이 Van de Graaff 발전기의 빈 터미널 하반부에 놓여 있는 모습이 보여집니다.) 용기를 뒤집고 덮개를 잘라서 약 5mm의 립 높이에 맞춥니다. 평평한 표면에서 덮개 가장자리를 고르게 샌딩하여 수평이 되도록 하고 덮개 상단이 실험실 바닥과 평행이 되도록 합니다. 선택적으로, 종이 스낵 용기의 상단에서 잘라낸 금속 지지 링이 덮개의 오목한 원 안에 깔끔하게 맞습니다. 처음에는 금속 구리 스프레이 페인트를 사용했지만, 더 일관된 마감을 위해 링을 검은색으로 다시 칠했습니다. 링을 제자리에 고정하기 위해 CA를 몇 방울 떨어뜨린 후, 공기가 순환할 수 있도록 덮개에 6cm 구멍을 뚫습니다.

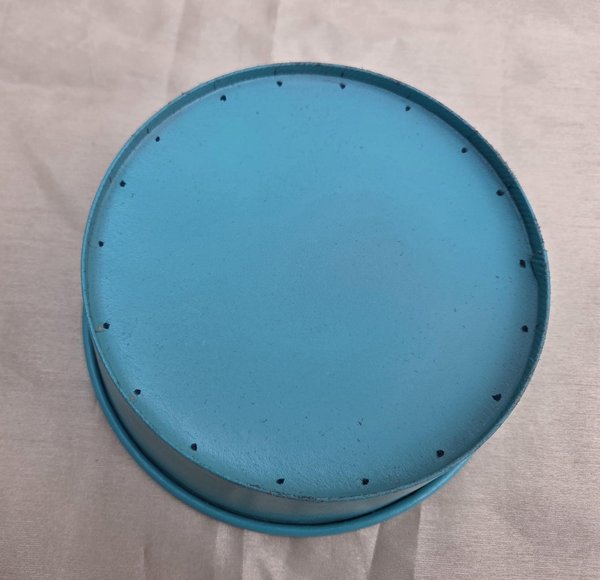

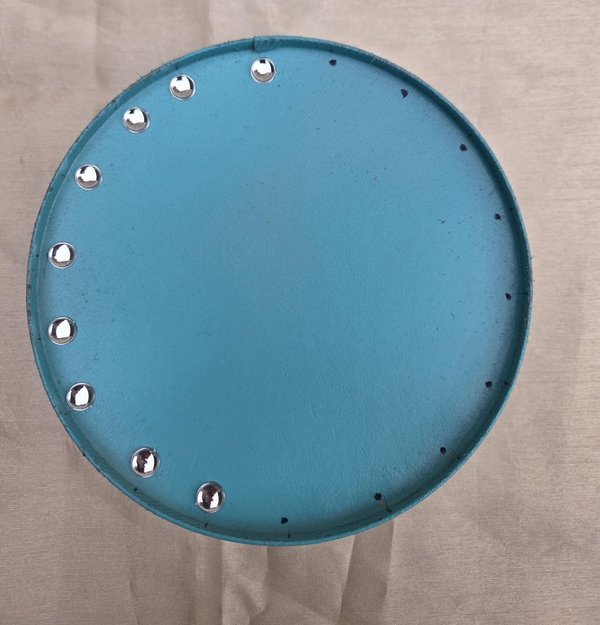

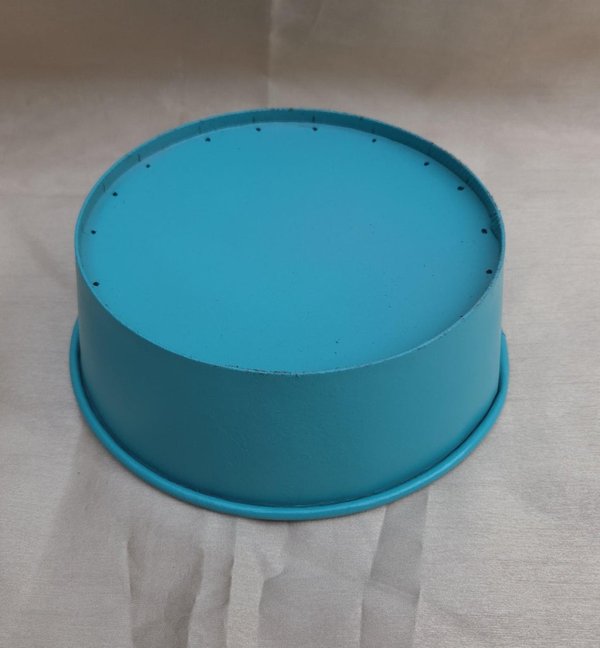

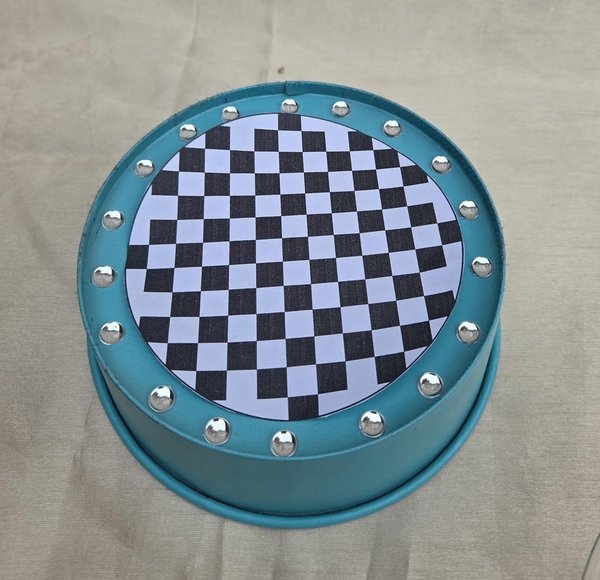

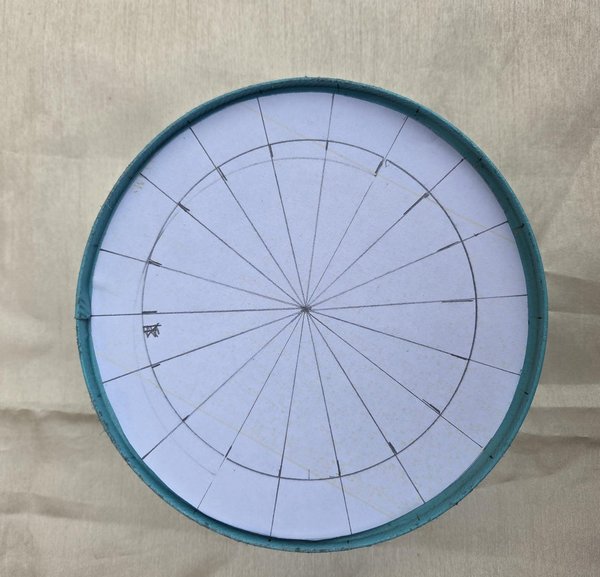

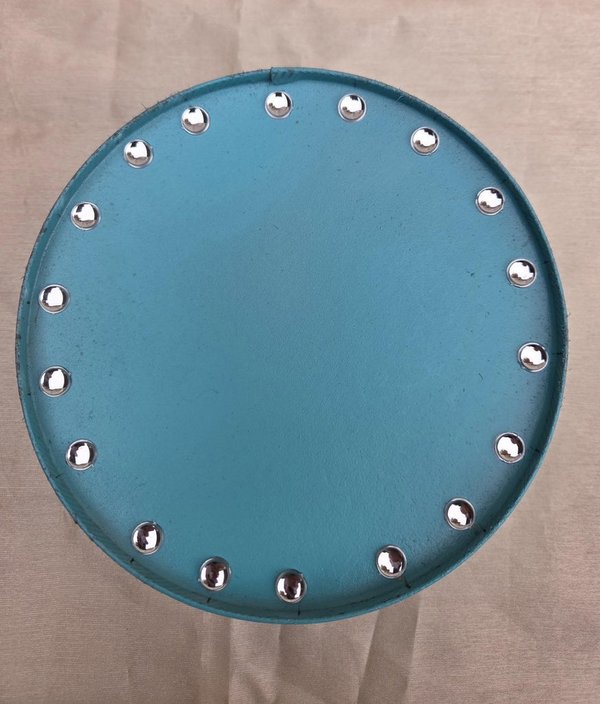

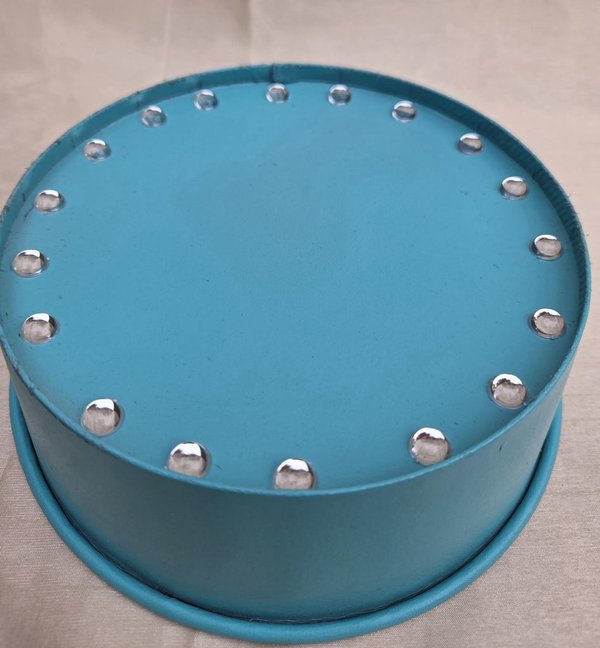

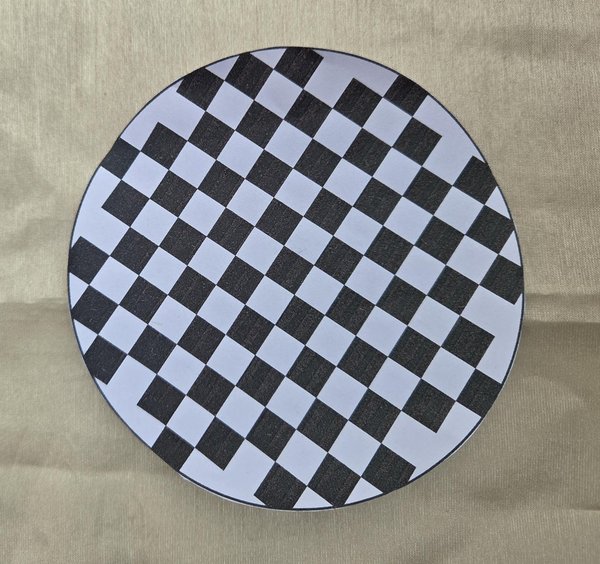

다음으로, 컨테이너를 칠합니다. 나는 다른 프로젝트에서 남은 프라이머를 사용한 후 고광택 아쿠아 페인트를 한 겹 칠했습니다. 1970년대 디스코 시대의 바닥 조명을 시뮬레이션하기 위해 링 주위에 20도 간격으로 붙일 18개의 거울 스톤 위치를 표시하기 위해 각도기를 사용했습니다. 아이스크림 막대의 두께는 스톤의 가장자리와 베이스의 립 사이에 고정된 간격을 만들기 위한 스페이서 역할을 했습니다. 이 간격 덕분에 다음 단계에서 설명할 주변 표지판과 돔 커버가 베이스에 꼭 맞게 장착될 수 있었습니다. 나는 바닥 패턴을 잘라낸 후 스프레이 접착제를 사용하여 베이스에 부착했습니다.

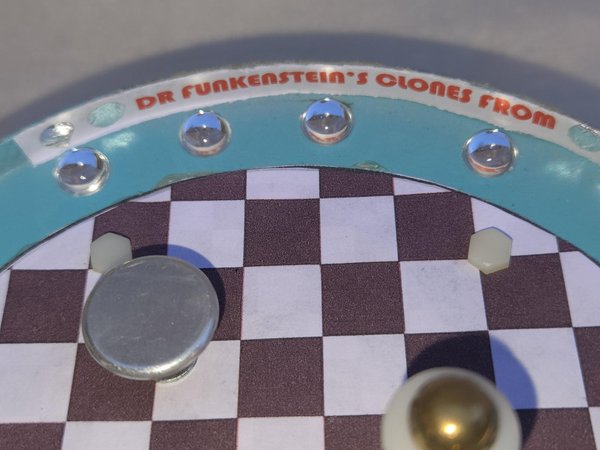

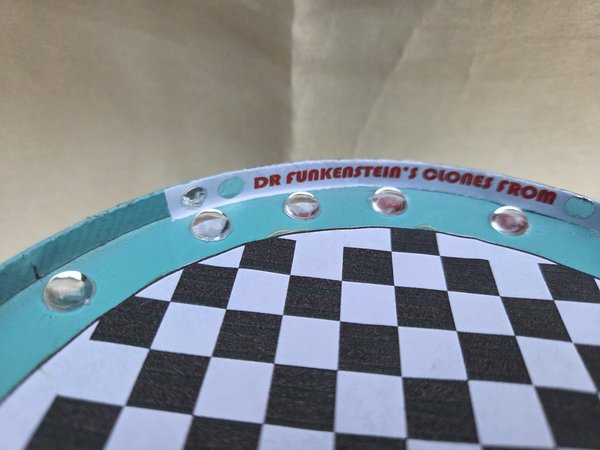

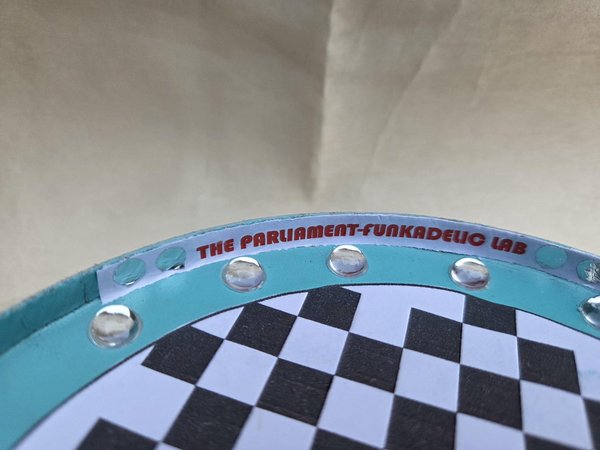

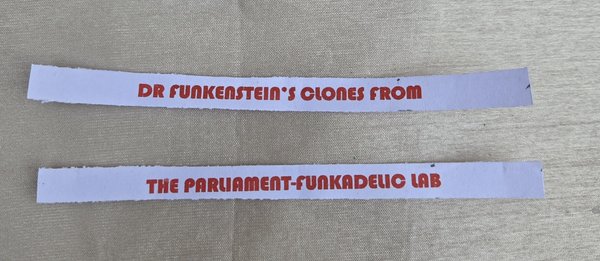

원하는 메시지를 담은 표지판 스트립을 만들기 위해 장식용 글꼴을 사용하세요. 역사적으로 정확하지는 않지만, 나는 대담하고 표현력이 풍부한 느낌 때문에 MS Word 갤러리에서 14포인트 Bauhaus 93을 선택했습니다. 스트립을 적절한 크기로 인쇄하고 잘라서 베이스의 안쪽 립 주위에 맞게 합니다. 나는 표지를 두 개의 동일한 길이의 세그먼트로 디자인하여 표지의 각 절반이 베이스의 왼쪽과 오른쪽 주변을 따라 확장되도록 했습니다. 나는 금속 테이프에서 펀치로 구멍을 뚫은 원으로 표지를 장식했습니다. 돔이 실험실 위에 놓이고 실험실의 초점 양쪽에서 위에서 볼 때 표지판이 보이도록 해야 합니다. 흰색 접착제를 사용하여 스트립을 베이스의 안쪽 립에 부착한 후, 아이스크림 막대로 주름을 매끄럽게 펴줍니다.

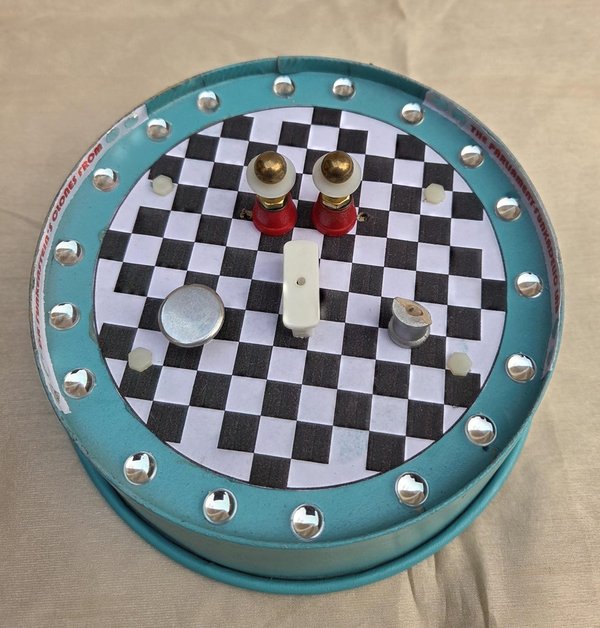

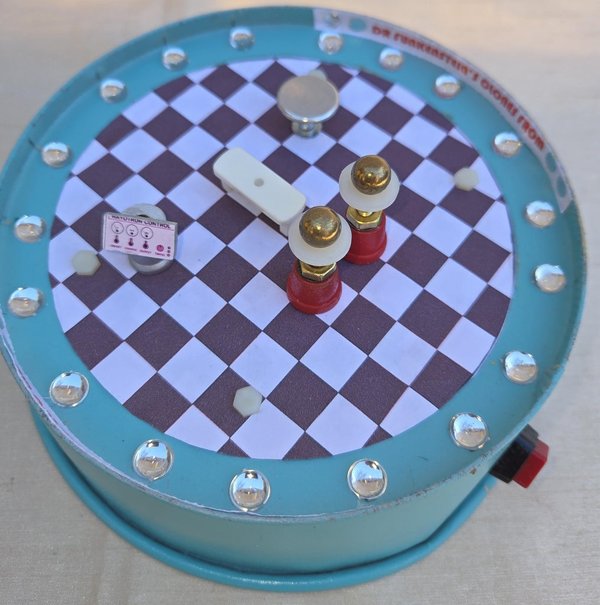

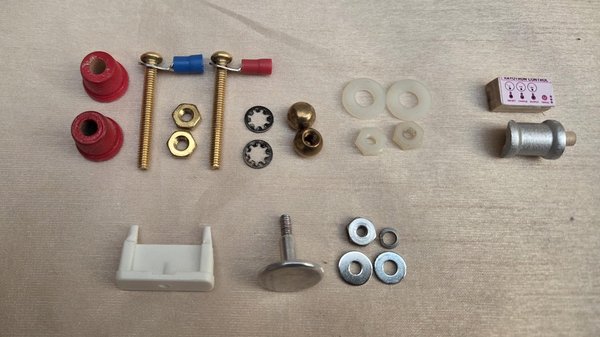

이 단계에서는 전극, PCT, 재생 플랫폼 및 금속 작업 테이블의 조립을 설명합니다. 인형집 규모에서 HV를 통합하는 주요 도전 과제는 전기 아크였습니다.

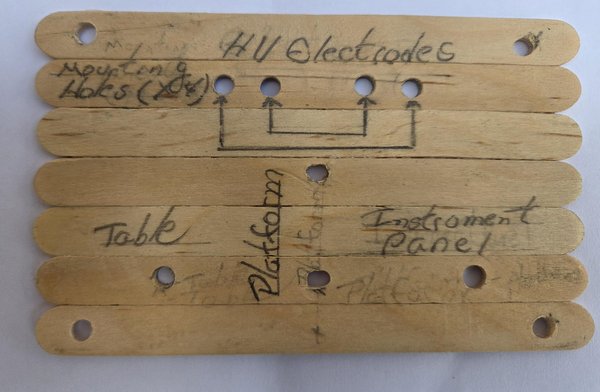

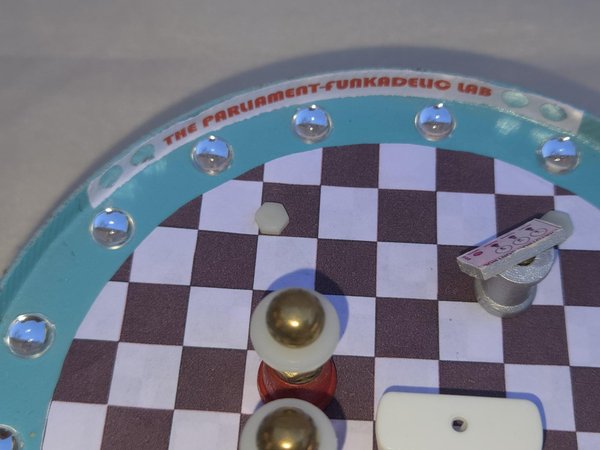

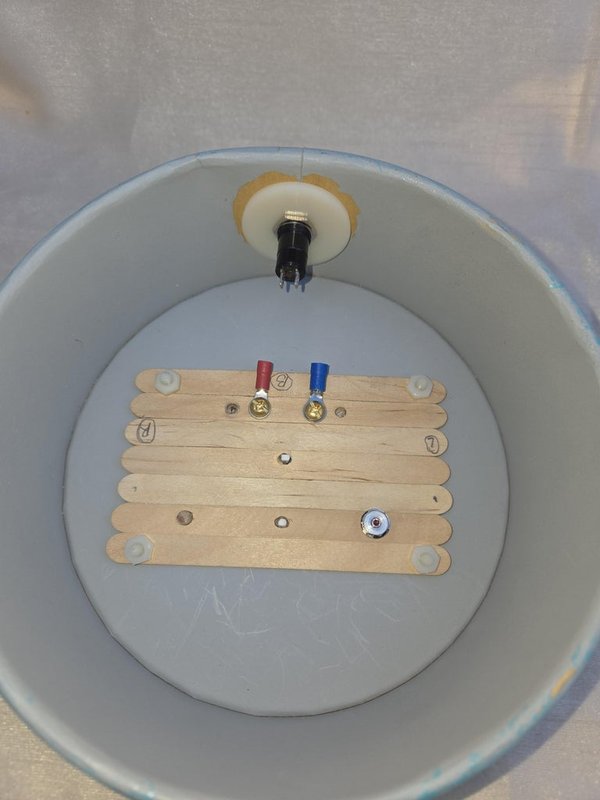

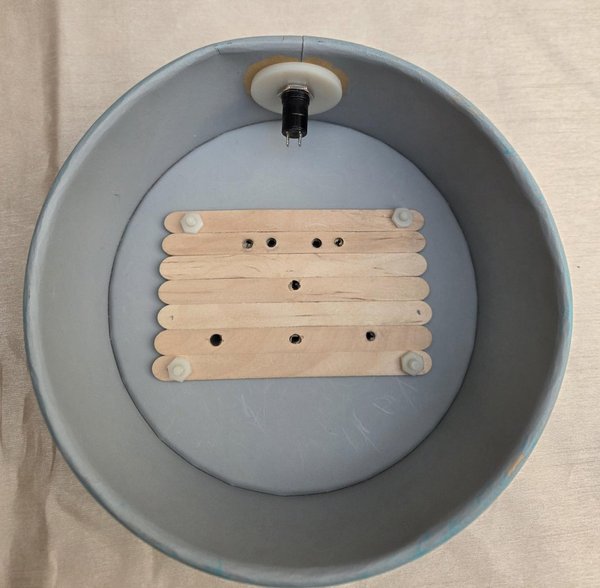

안정적인 스테이지를 구성하는 실용적인 방법은 나무막대기로 옆으로 붙여 만든 약 7cm x 11cm 크기의 받침대를 식별한 다음, 모든 것을 제자리에 고정할 수 있도록 구멍을 뚫는 것입니다. 스파크 갭 조정을 허용하기 위해 직선으로 4개의 전극 장착 구멍을 뚫습니다. 다음으로, 받침대를 템플릿으로 사용하여 실험실 바닥에 구멍을 뚫습니다. 4개의 나일론 기계 나사를 사용하여 바닥 아래에 받침대를 장착하고, 구멍에 소품을 다시 장착합니다. 부드러운 나일론 나사는 나무막대기에 가해지는 스트레스를 줄여 균열 가능성을 낮춥니다. 실험실 스테이지의 측면 벽에 선택적으로 나일론 또는 판지로 잘라낸 지지 링을 사용하여 온오프 스위치를 장착합니다.

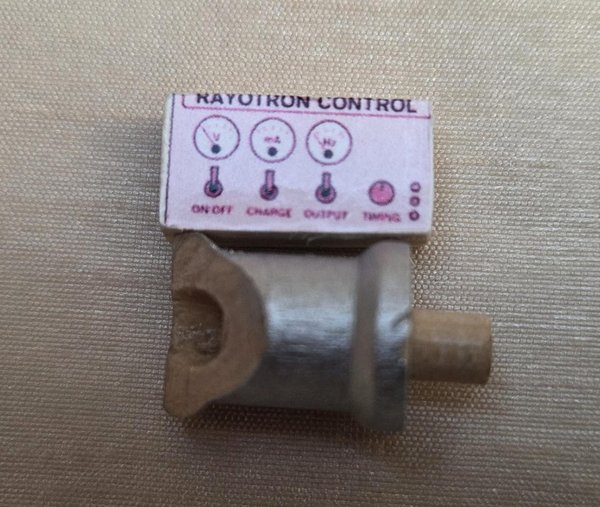

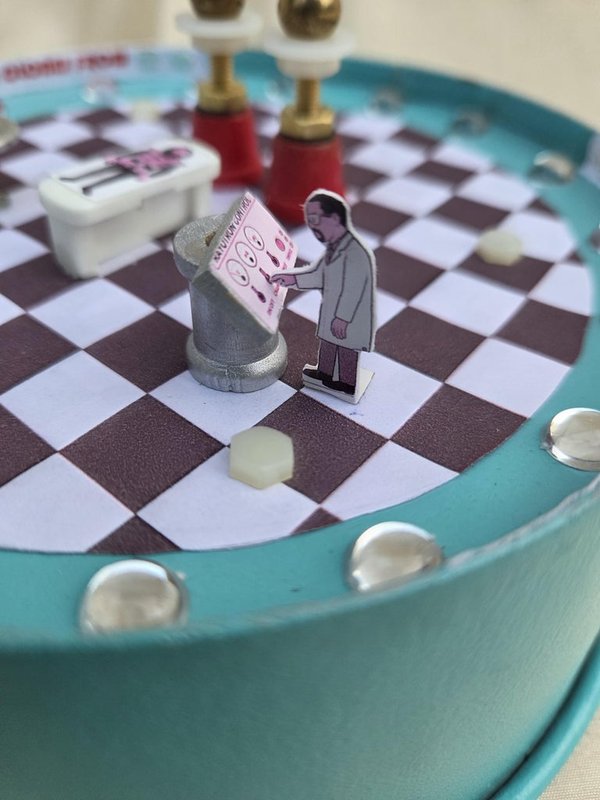

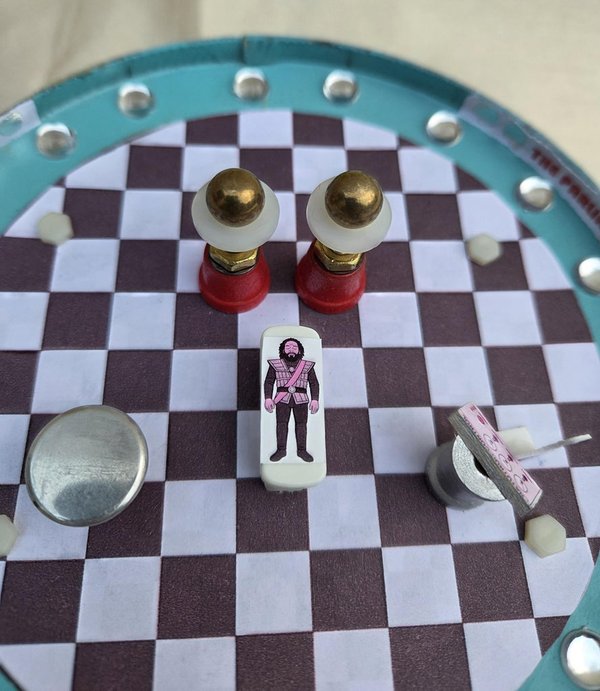

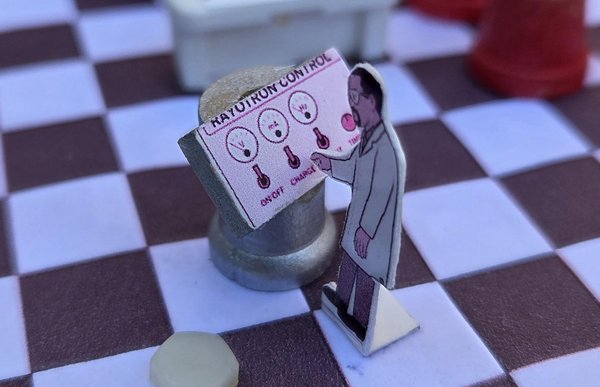

Chatgpt는 조지 클린턴을 닥터 펑켄스타인과 그의 클론으로 대략적으로 스케치했습니다. 이미지를 축소하여 인쇄하고, 각 이미지를 단단한 판지에 붙인 다음 잘라냈습니다. 미친 의사의 바닥에 접힌 탭이 있어 그가 제어 패널에서 똑바로 서 있을 수 있게 했습니다. 클론은 플랫폼에 직접 붙입니다.

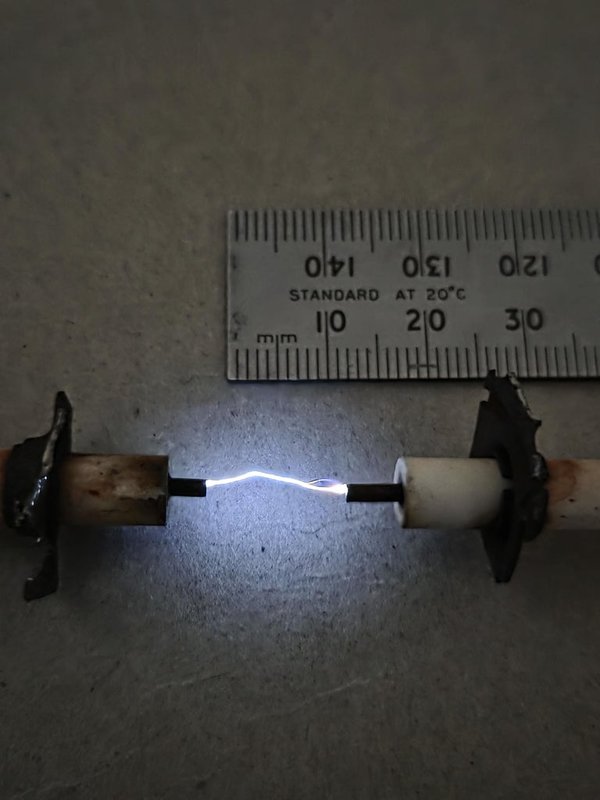

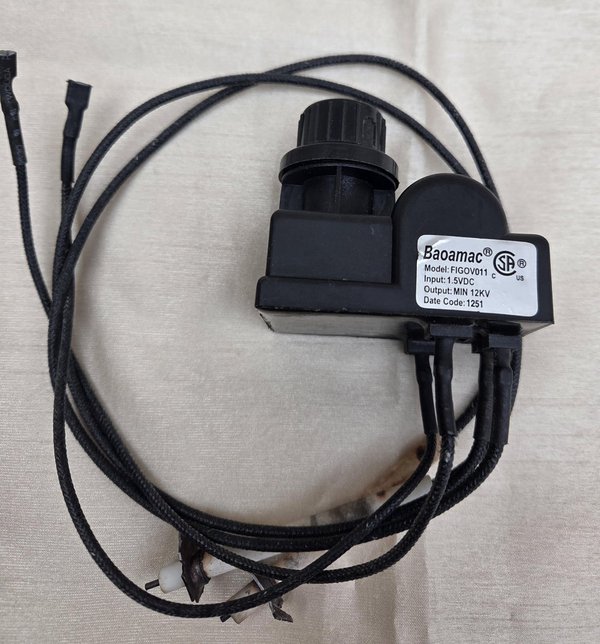

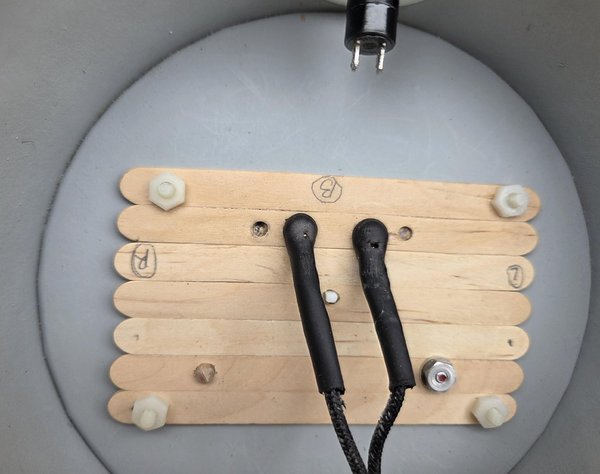

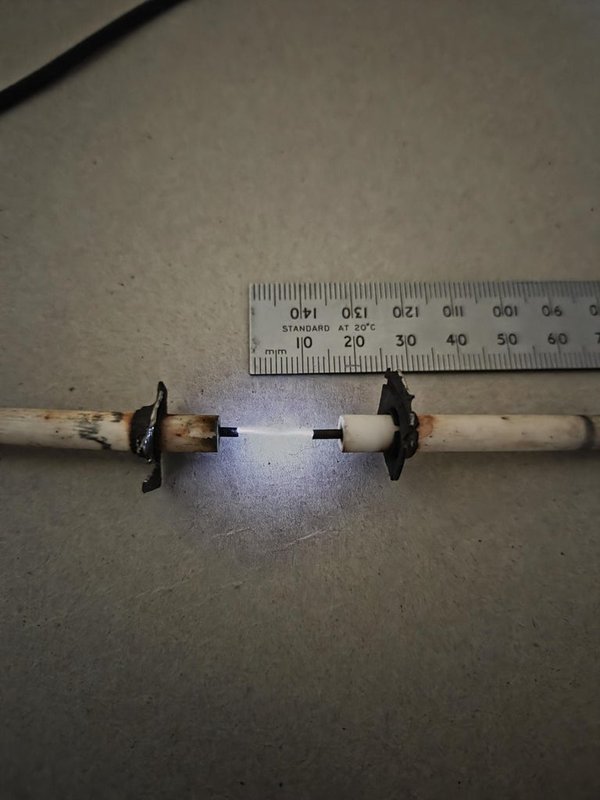

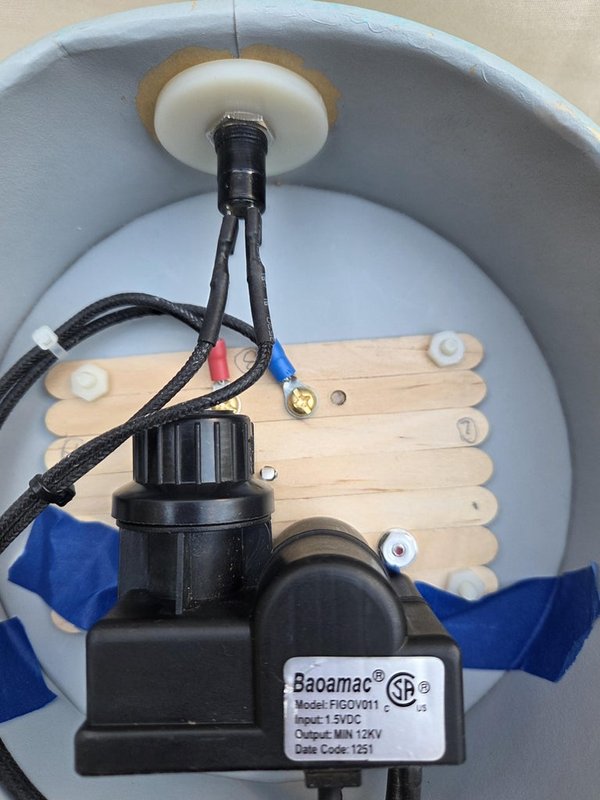

버려진 BBQ에서 가져온 작은 점화기가 단일 1.5V AA 배터리로부터 12 kV의 스파크를 생성했습니다! 😲 점화기 출력 전선을 전극의 링 커넥터에 크림프한 다음, 노출된 금속 연결부를 열 수축 튜브로 절연합니다. 또한, 점화기의 고전압 출력 전선도 절연합니다. 배터리 전선을 온오프 스위치에 연결합니다.
스위치를 눌렀지만... 스파크가 발생하지 않았습니다. 간격을 최소 거리인 1.5cm로 줄여도 문제가 해결되지 않았습니다 (주의: 조정을 하기 전에 전원을 꺼야 합니다! ).

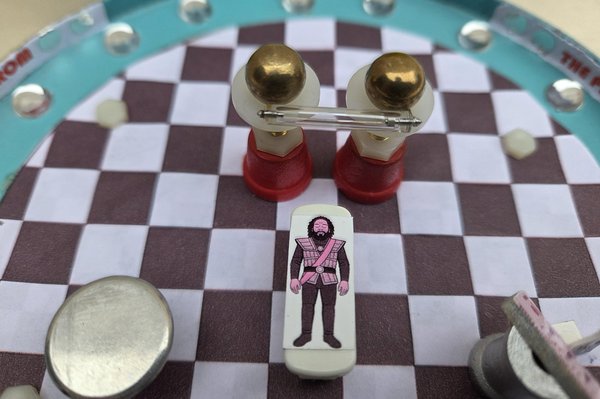

스파크를 생성하기 위한 간단한 우회 방법은 금속 테이프를 사용하여 방전 구체의 브레이크아웃 포인트를 만드는 것입니다. 각 나일론 칼라에 테이프 조각을 붙입니다. 이 포인트는 스파크가 간격을 넘도록 합니다.
더 나은 해결책은 오래된 인스타매틱 카메라에서 마이크로 제논 플래시 튜브(길이 2cm)를 제거하거나 여기에서구입하는 것입니다. 튜브를 간격에 걸쳐 나일론 칼라 위에 놓습니다. 각 플래시 튜브 전극이 방전 구체에 가능한 한 가깝게 있도록 확인하거나 각 전극을 구체의 지지 나사에 하드와이어합니다. CA를 사용하여 튜브를 칼라에 고정합니다.

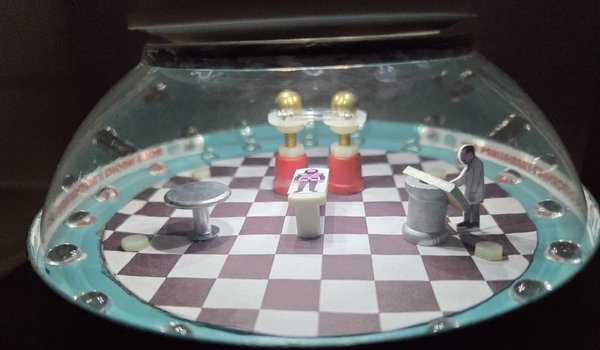

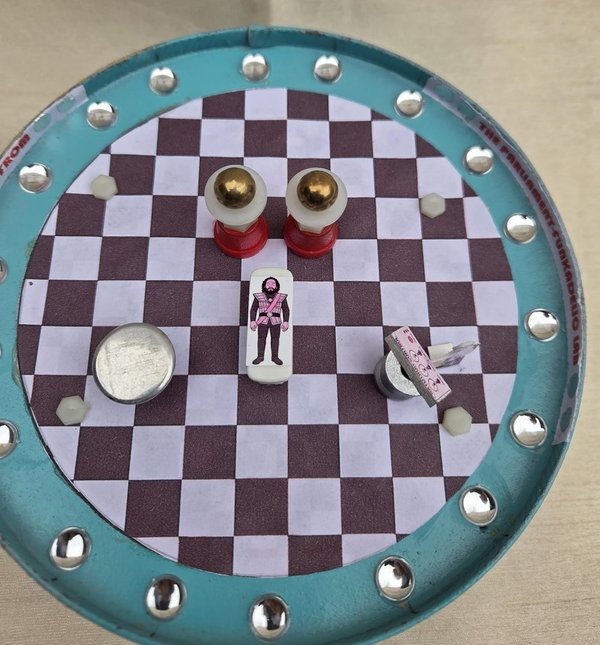

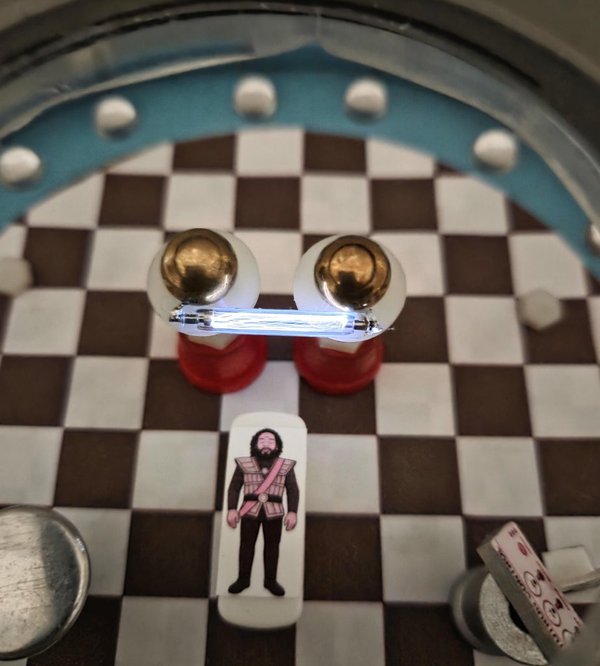

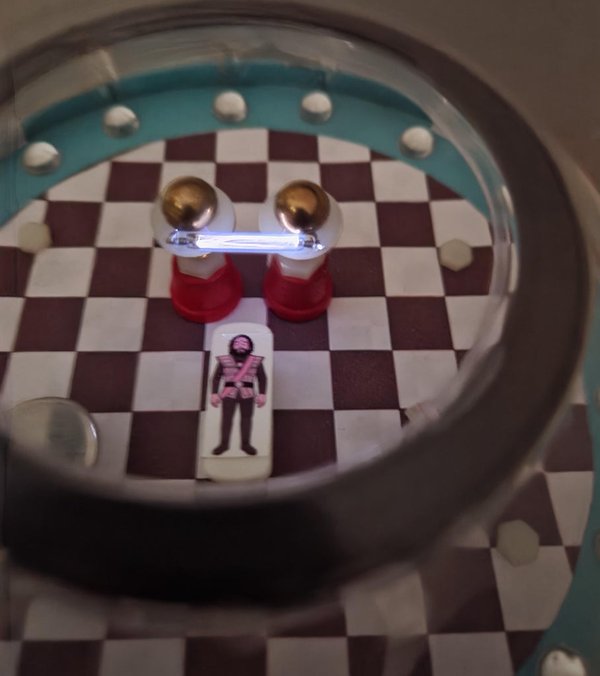

사용하지 않는 전극 장착 구멍을 나무 다우엘로 막고 플라스틱 돔을 교체합니다. 펙 라이트는 돔 위에 놓이거나 후크와 루프 스트립으로 부착할 수 있습니다. 점화기가 켜지면 미니어처 번개가 클론의 머리 위에 있는 플래시 튜브를 비춥니다.

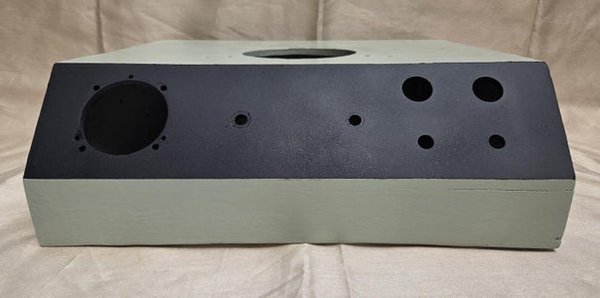

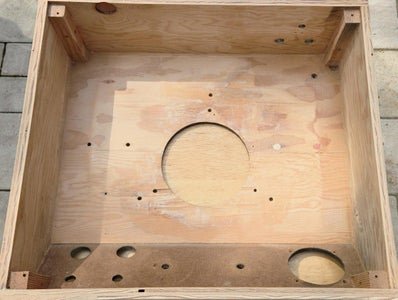

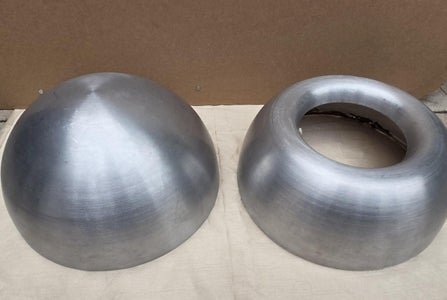

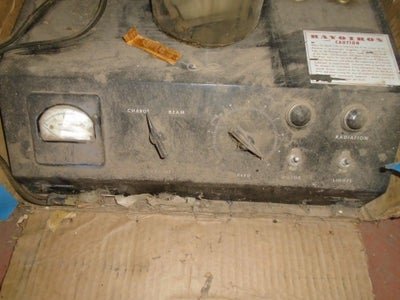

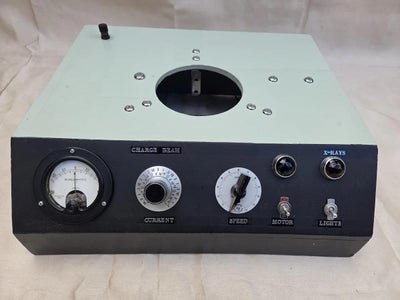

독립형 마이크로 실험실을 원하는 사람은 점화기를 나무막대기 받침대의 아래쪽에 에폭시로 고정하면 프로젝트가 여기서 끝납니다. 그렇지 않으면 테이프를 사용하여 점화기를 임시로 고정합니다. 프로젝트는 500kV에 가까운 레이오트론을 개조하는 세부 사항과 함께 파트 II에서 계속되며, 이는 (희망적으로!) 파트 III에서 마이크로 미친 과학 실험실에 전력을 공급할 것입니다...
