온라인에서 기타 바디가 있는 5현 블루그래스 밴조를 찾는 것은 불가능했습니다.
도전을 좋아해서 고장난 어쿠스틱 기타를 5유로에 샀어요. (목과 조율 건반, 몸통은 괜찮았지만 브릿지와 안장은 기타로 사용할 수 없는 상태였습니다.)
저는 이 기타를 5현 블루그래스 밴조로 개조하기로 결정한 이유는 목이 얇고(클래식 기타만큼 넓지 않음) 트러스 로드(금속 현의 장력을 보정하는 데 필수적인 목의 보강 막대)가 있기 때문입니다.
저의 5현 블루그래스 타조는 이미 Instructables.com에 게시된 6현 타조에서 영감을 받았습니다.
https://www.instructables.com/The-Tarjo-a-Nylon-strung-Guitar-Banjo-Made-From-an/
ZaxZaxx가 제작했습니다. 그에게 감사합니다.
재료
도구
타조 5현 블루그래스 기타는 ZaxZaxx 타조 6현 기타에 비해 다음과 같은 혁신이 특징입니다:

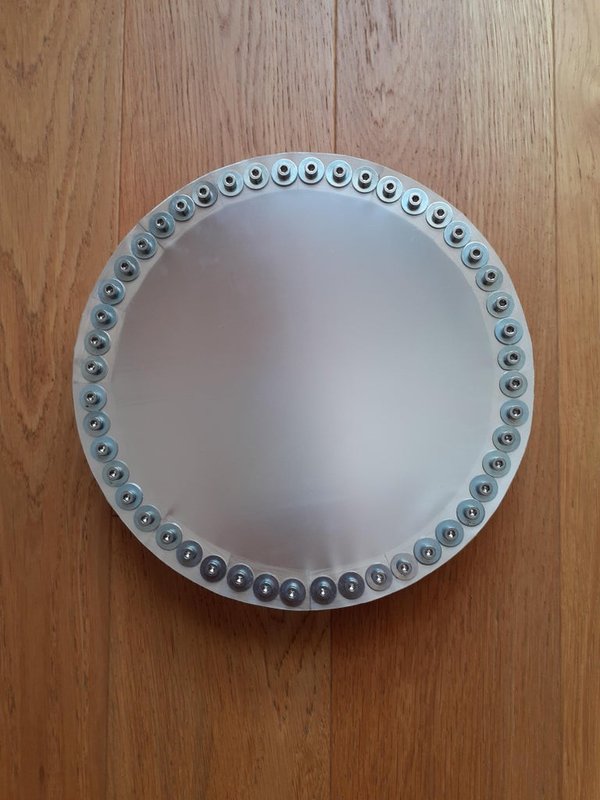

제가 가지고 있던 어쿠스틱 기타에 맞추려면 밴조 헤드의 최대 직경이 240mm, 높이가 36mm여야 했습니다.
집에서 바닥을 해체할 때 손상되지 않은 오크 판자(240mmx24mmx6mm) 몇 개가 남아있었습니다. 저는 그것들을 자르고 조립하고 붙여서 16면의 큰 다각형(육각형)을 6겹(각 6mm)으로 겹쳐 밴조 헤드를 만들기로 했습니다.
직경 240mm, 너비 24mm 판자의 경우, 계산(온라인 시뮬레이터)에 따르면
육각형의 각 조각의 각도는 11.25°가 되어야 합니다(2x11.25° x 16= 360°이므로),
각 조각의 큰 밑변은 48mm, 작은 밑변은 38mm가 되어야 합니다.
머리에 새겨진 원의 지름은 192mm입니다.

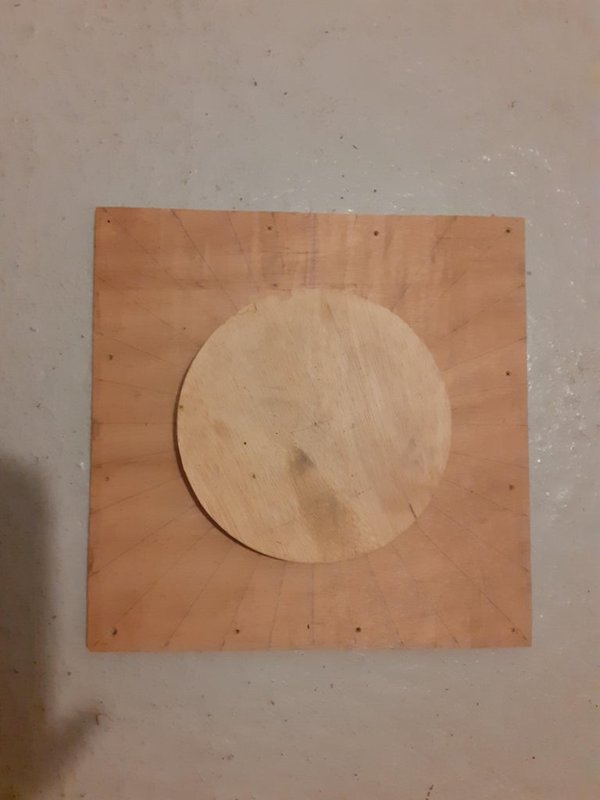

먼저 두꺼운 보드에서 완벽한 192mm 디스크를 자릅니다.
그런 다음 11.25° 각도를 쉽게 만들 수 있는 템플릿을 사용하여 (원형 톱으로) 6x16 = 96 조각을 자릅니다.

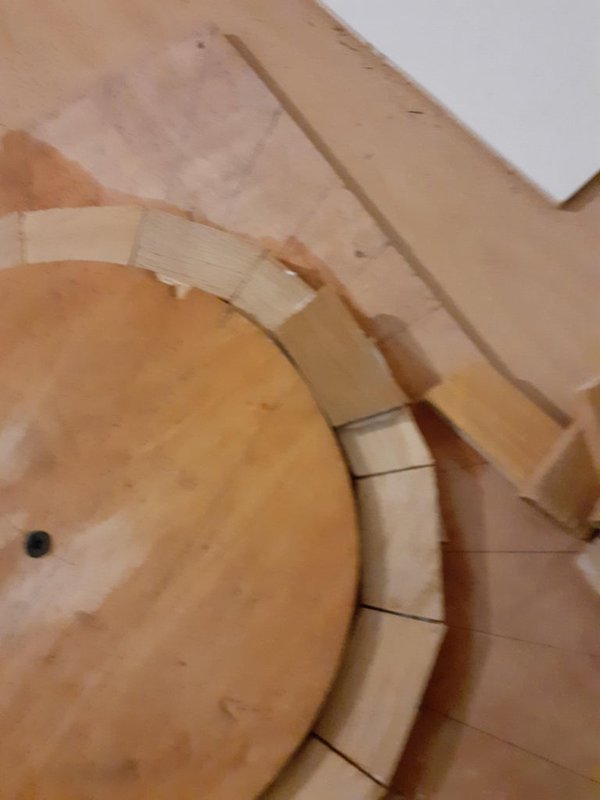

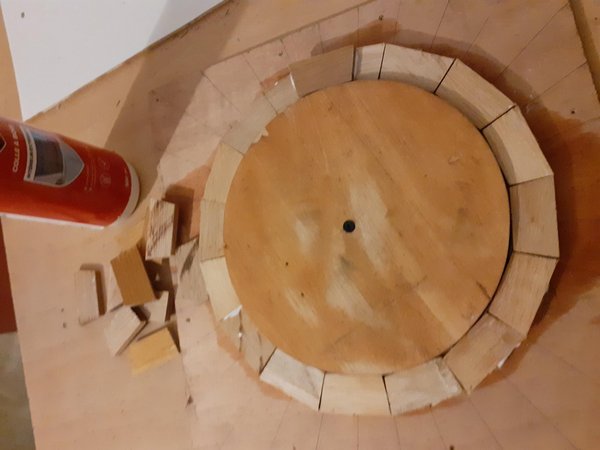

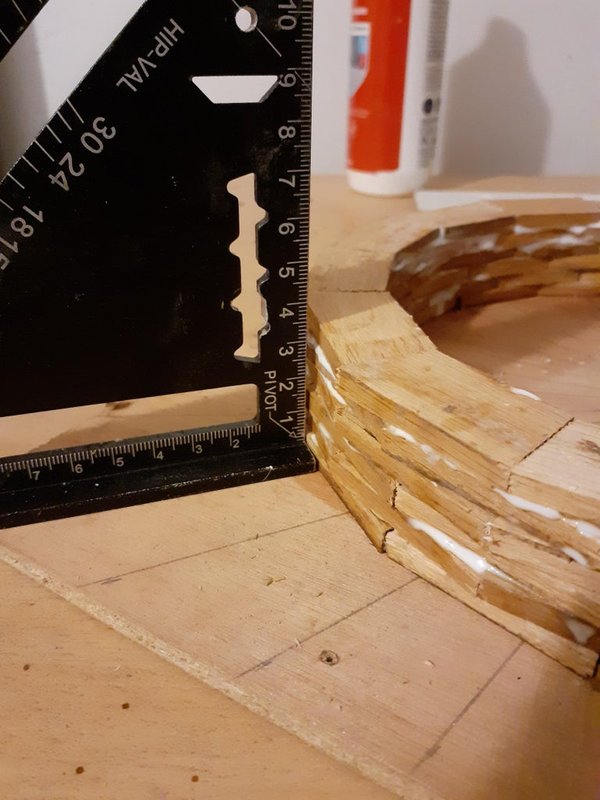

그런 다음 96개의 조각을 지름 192mm 디스크 주위에 16개씩 6겹으로 붙이고(디스크가 접착되지 않도록 주의), 서로를 기준으로 오프셋을 맞췄습니다.

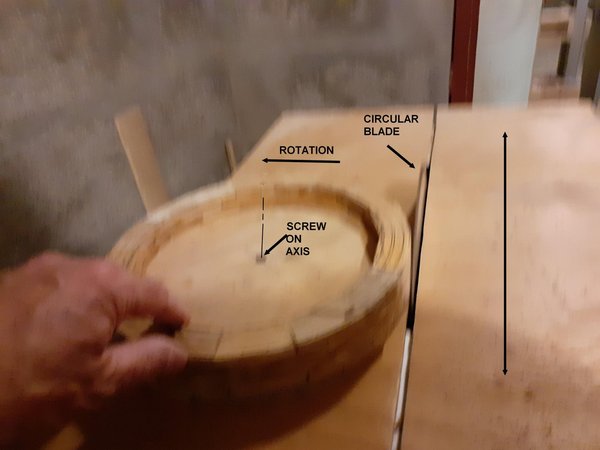

누르고 말린 후 외부에 많은 점이 있는 다각형을 얻으면 이 다각형을 완벽한 원통형으로 만들어야 합니다. 먼저 띠톱으로 여분의 다각형을 대부분 제거한 다음 원형 톱으로 헤드의 내부 디스크를 중앙에 조인 다음 바깥쪽 원이 완벽해질 때까지 디스크 주위로 헤드를 돌려 가장자리를 매끄럽게 다듬었습니다.
제 경우에는 외부 원이 236mm가 되었습니다.
그런 다음 나무 줄을 사용하여 내경을 대충 다듬었습니다(더 깔끔하게 보이게 하기 위해 이 단계가 필수적인 것은 아니라고 생각합니다).

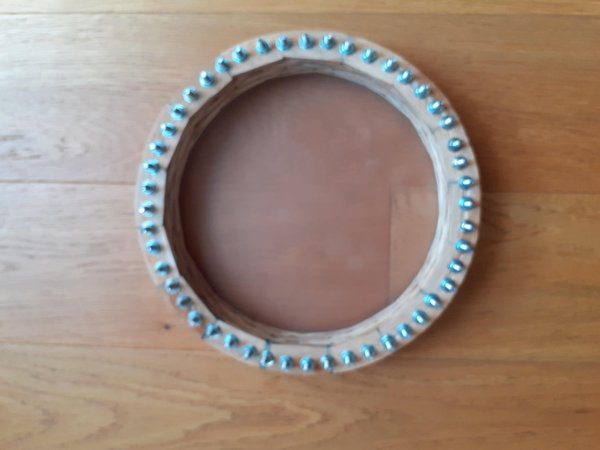

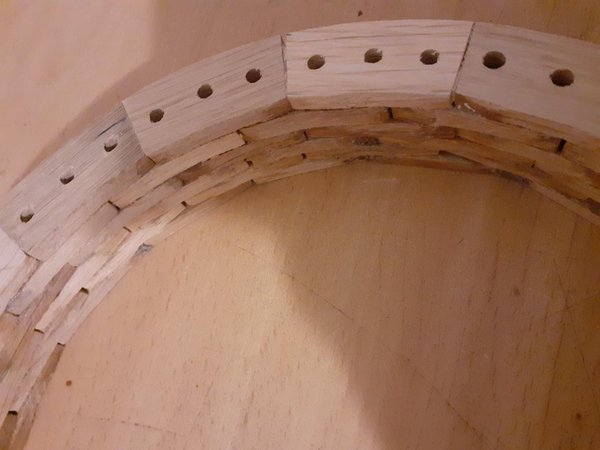

다음으로 직경이 각각 4mm인 3x16 = 48개의 동일한 간격으로 구멍을 뚫었습니다(까다로운 작업이므로 완벽한 레이아웃이 필요합니다).
다음으로 평면 스크린 PC를 분해하면서 (호기심에) 회수한 Mylar 한 장을 가져갔습니다. 이 작업에는 완벽한 것으로 판명되었습니다. 예를 들어 큰 음료수 병의 매끄러운 폴리프로필렌(PET) 플라스틱 시트도 사용할 수 있다고 생각합니다.

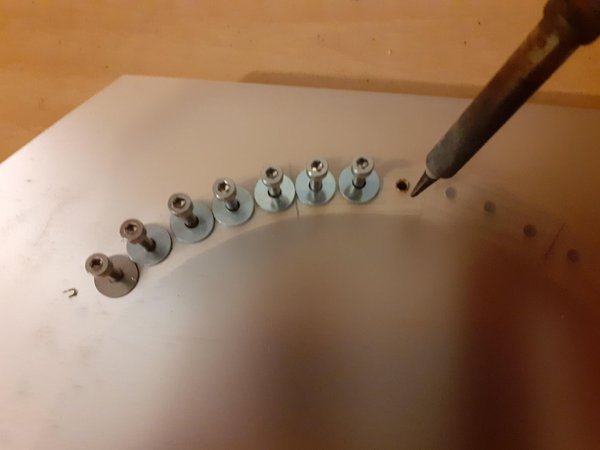

나는 그것을 대충 자르고 머리에 놓고 납땜 인두 (가는 끝)로 직경 4mm의 첫 번째 구멍을 만들었습니다. 납작한 와셔와 M4x50 육각 나사를 넣었습니다. 다음 구멍 등에도 똑같이했습니다. 총 48 번, 그래서 ...

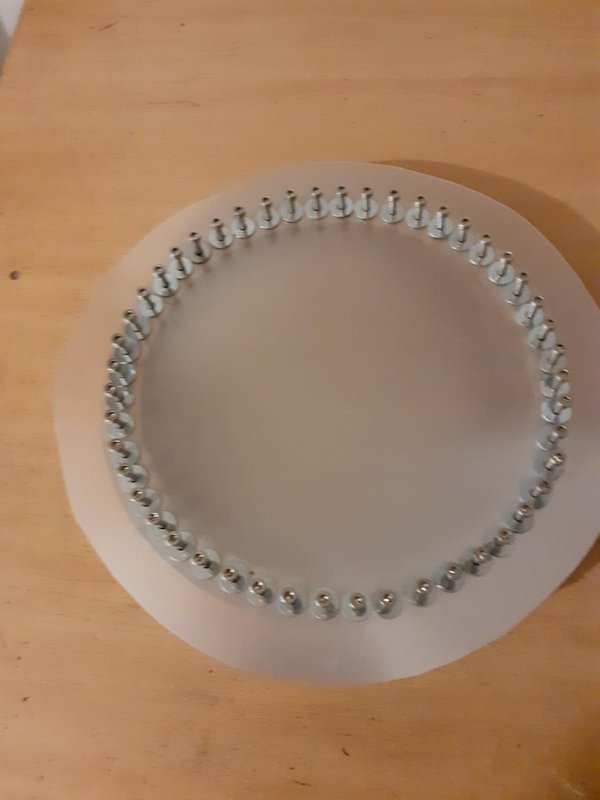

머리를 뒤집고 48개의 와셔와 48개의 너트를 조였습니다.

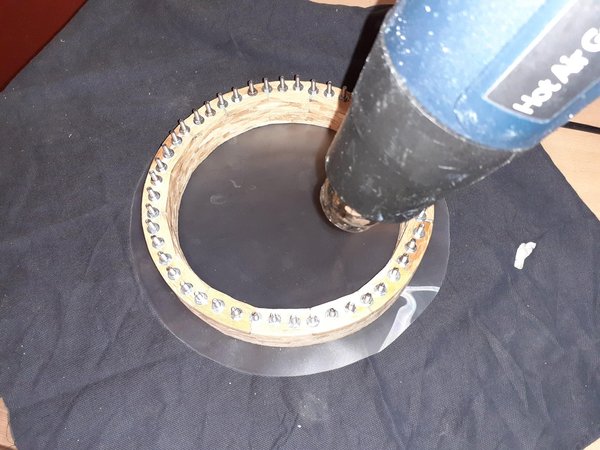

그런 다음 (여전히 거꾸로) 히트 건(500°C)으로 시트를 30cm 높이에서 몇 분 동안 가열했습니다. 너무 가까이 하면 구멍이 생길 수 있으니까요! 그리고 처음부터 다시 시작해야 했어요! 나사가 가열되어 시트가 휘어질 위험을 피하기 위해 거꾸로 작업했습니다.
식힌 후 헤드에서 탬버린 소리가 나야 하는데, 그렇지 않으면 다시 시작해야 합니다!

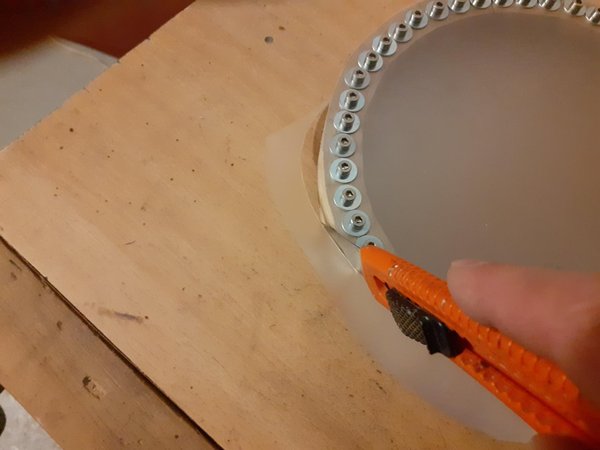

이 단계가 끝나면 커터로 외경에서 여분의 마일라를 다듬었습니다.
어쿠스틱 탑 보호

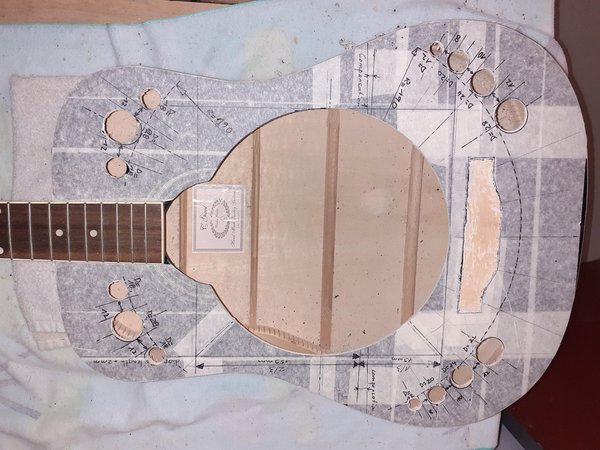

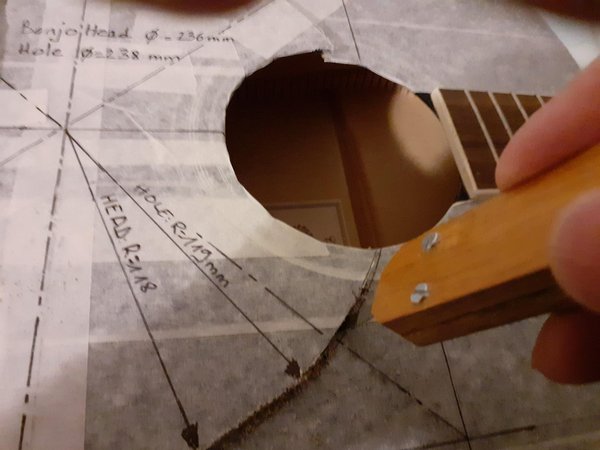

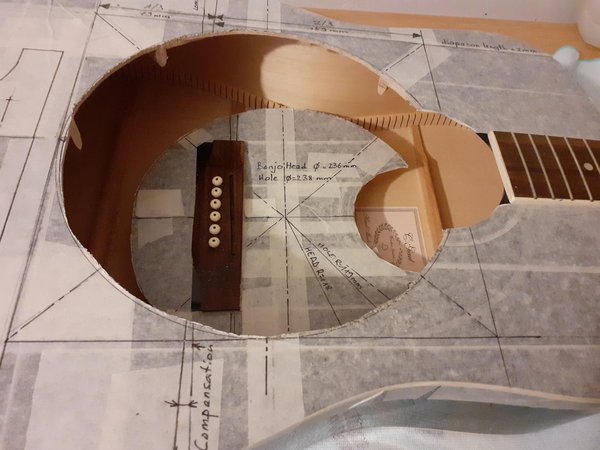

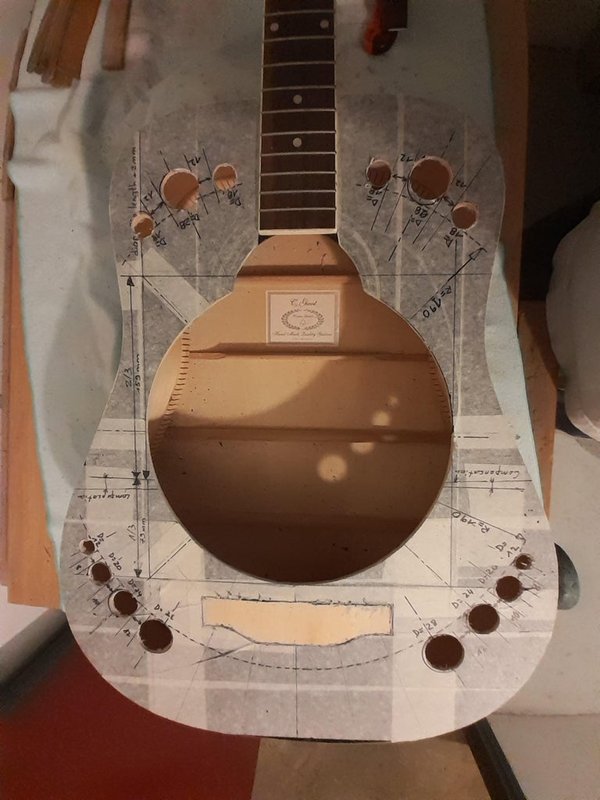

제 밴조 지통의 지름은 236mm였습니다. 그래서 필요한 경우 쉽게 제거할 수 있도록 몸체에 약간 더 큰 구멍(238mm)을 뚫었습니다.

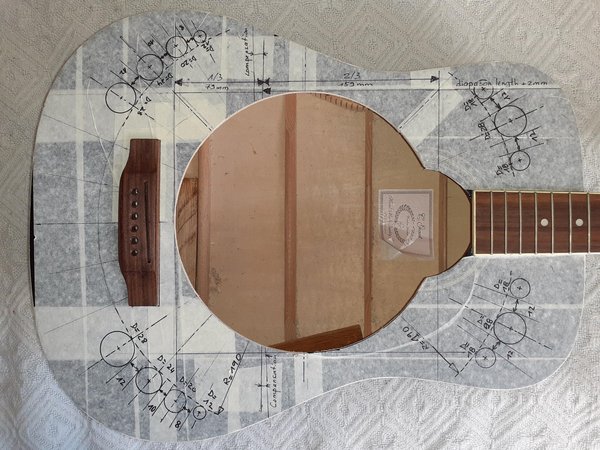

본체 구멍의 중심을 결정하려면 먼저 현재 너트의 중심을 찾아 표시하세요. 일반적으로 12번째 프렛과 브릿지 안장 중앙 사이의 거리는 스케일 길이(넥 안장과 12번째 프렛 사이의 거리) + 스틸 현의 보정(= 약 2mm)과 같습니다.

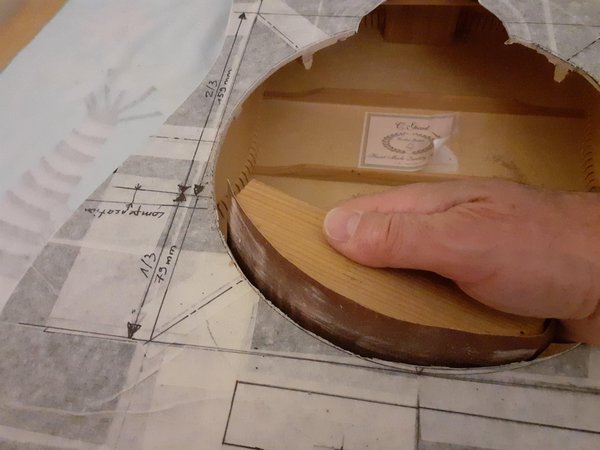

더 나은 사운드를 위해 밴조의 브릿지는 지판 중앙에 위치하지 않고 가장자리에서 직경의 1/3만큼 오프셋되어 있습니다. 그렇기 때문에 밴조 헤드스톡의 중앙이 원래 기타 브릿지에서 오프셋된 것이 보입니다. 어쿠스틱 상단을 정확하게 추적하고 드릴링합니다. 저는 작은 수제 톱을 사용하고 양면 테이프로 고정된 40그릿 사포를 사용하여 밴조 헤드스톡과 동일한 반경의 샌딩 블록을 만들었습니다.
브릿지를 지지하는 스크랩 조각은 보관하세요.
사운드 홀을 뚫습니다:

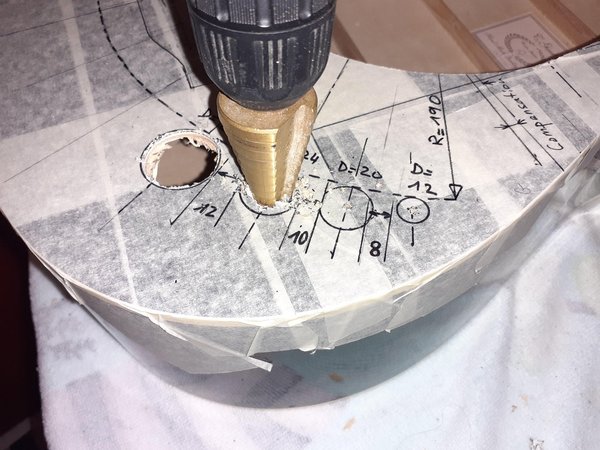

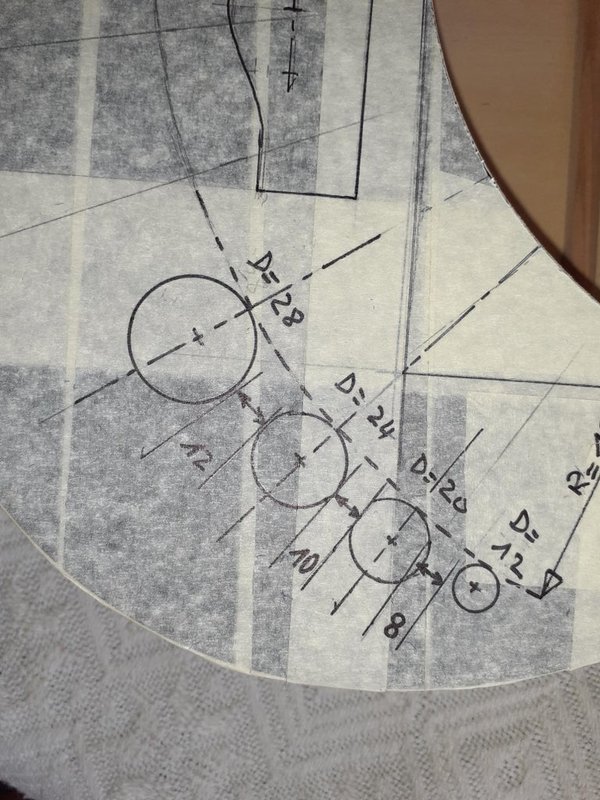

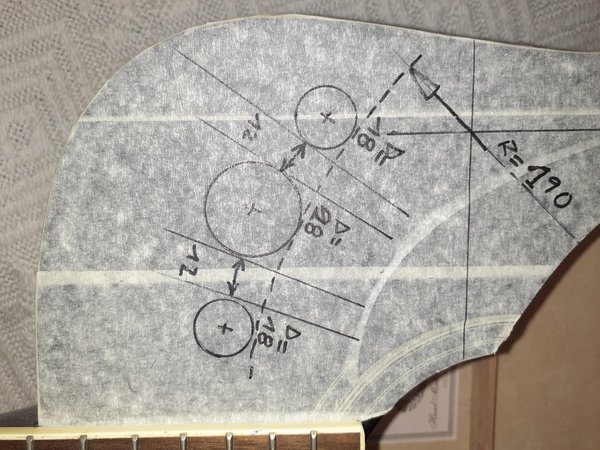

밴조 헤드스톡의 중앙에서 시작하여 반경 190mm의 원을 추적하고 소리가 몸체에서 빠져나갈 수 있도록 다양한 직경의 구멍을 (원하는 대로) 배열했습니다.
여러 직경의 드릴 비트로 뚫었습니다.

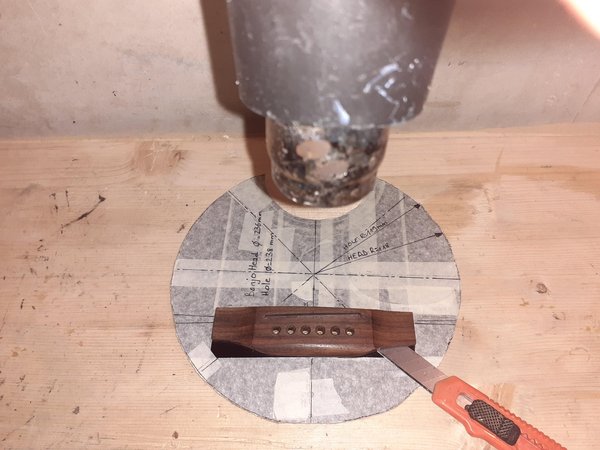

이 단계에는 특별한 것이 없습니다. 히트 건으로 브리지를 가열하고(너무 가깝지 않게) 커터 날을 사운드보드와 브리지 사이에 밀어 넣어 느슨하게 풀고 들어 올립니다.
오프컷은 나중에 사운드홀을 채우는 데 사용할 수 있도록 보관합니다.
밴조 헤드스톡을 위해 바디에 구멍을 뚫었더니 기타가 상당히 약해졌습니다. 보강하지 않으면 현의 장력에 의해 구부러질 수 있습니다. 또한 기타 헤드스톡은 반드시 중앙에 위치하여 올바른 위치에 고정해야 합니다.

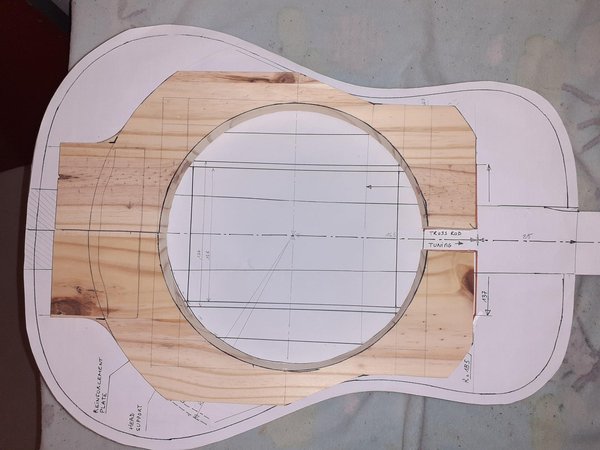

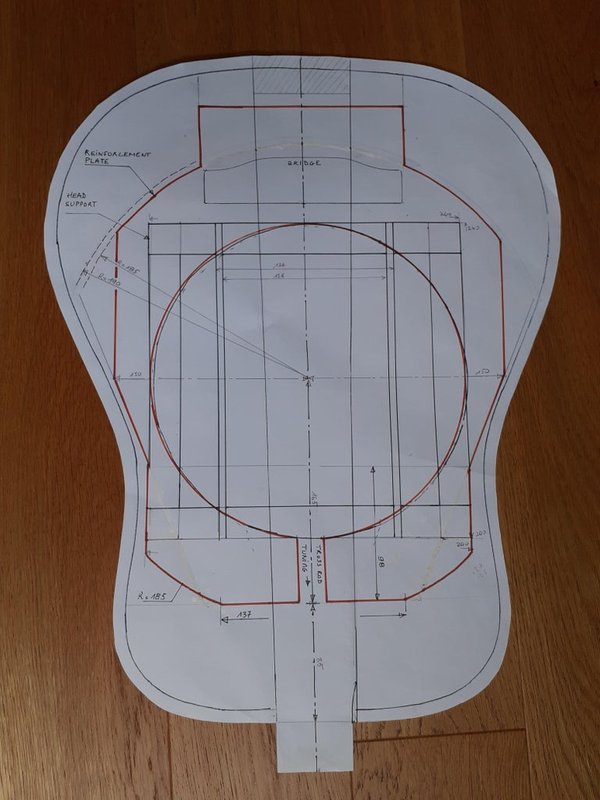

참고로 제가 기타에 사용한 설계도는 다음과 같습니다.
브레이스는 두 부분으로 만들어져 있습니다(20mm 보드를 사용하여 본체에 장착할 수 있습니다). 무겁지만 그렇게 하면 안전합니다.
브레이스를 붙이기 전에 어쿠스틱 사운드보드의 밑면이 매끄러워야 합니다. 오래된 기타의 브레이스를 제거한 후(나무 끌로) 40 그릿으로 사포질을 합니다.

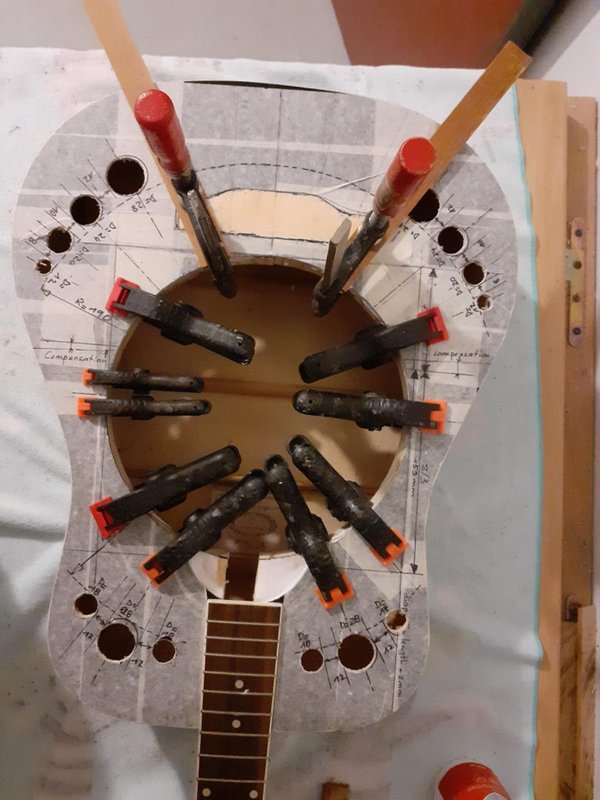

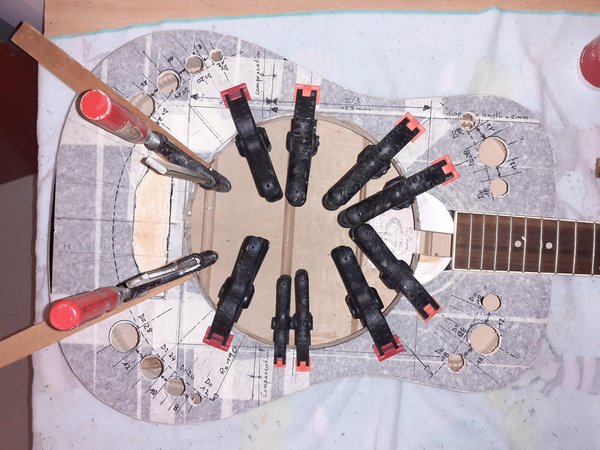

밴조 받침대(목의 축을 따라)를 밴조 헤드스톡의 구멍을 중심으로 조정하고 붙입니다. 클램프나 집게로 제자리에 고정하고 밤새 말리세요.

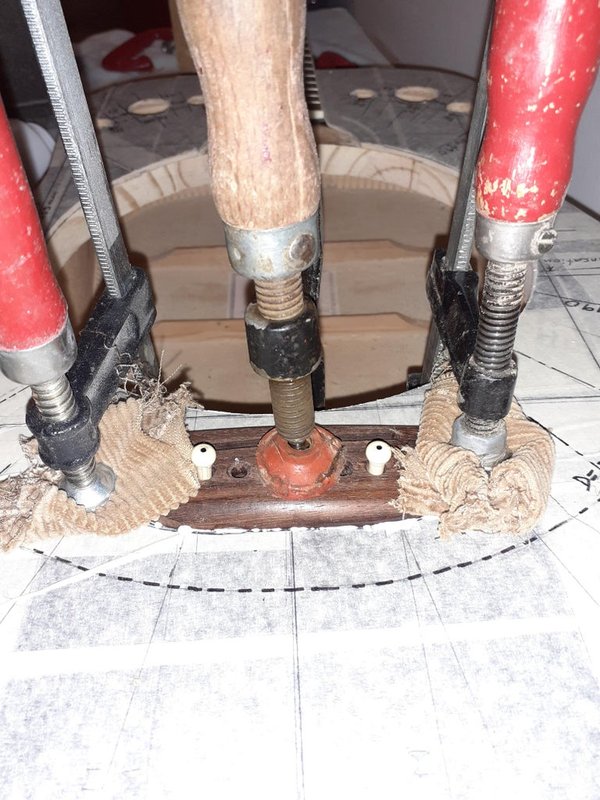

기타 브릿지는 테일피스로 재사용합니다.
위치가 결정되면 페인트(또는 바니시)를 긁어내어 접착제가 원목에 도포되도록 한 다음 접착제를 붙이고(비닐 접착제) 클램프 세 개로 단단히 고정합니다.

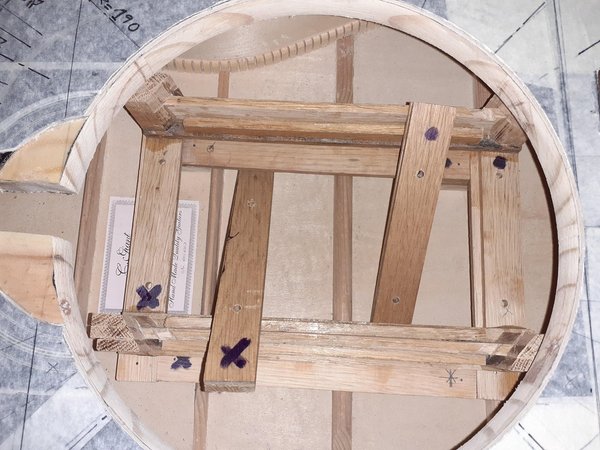

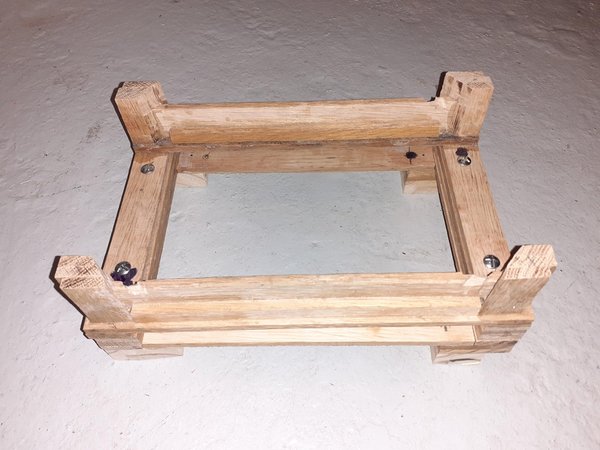

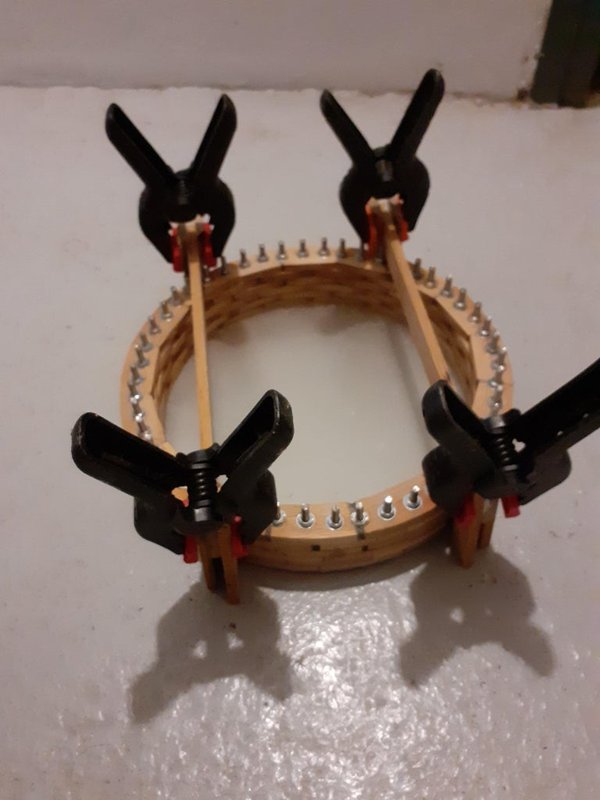

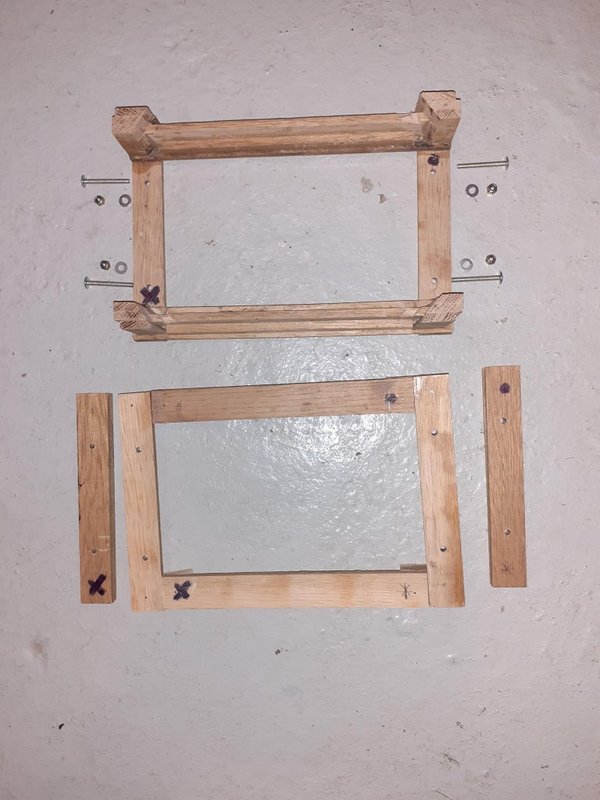

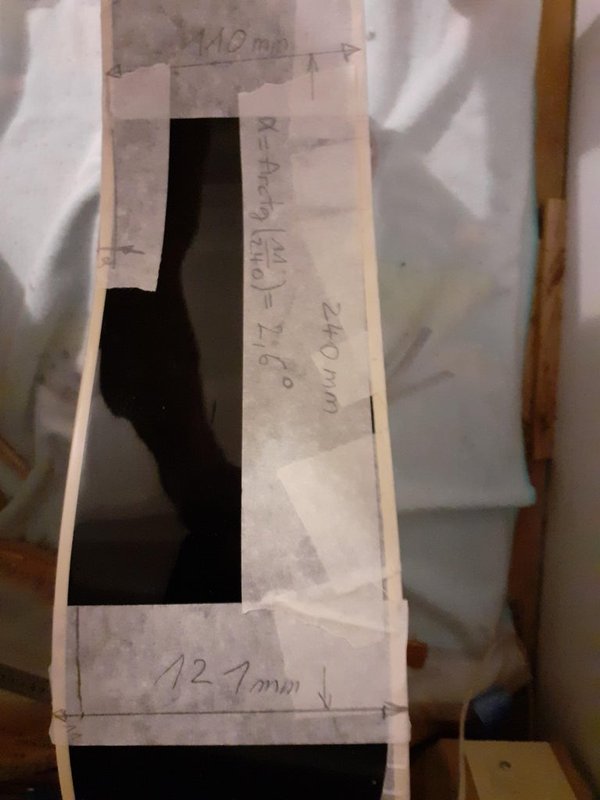

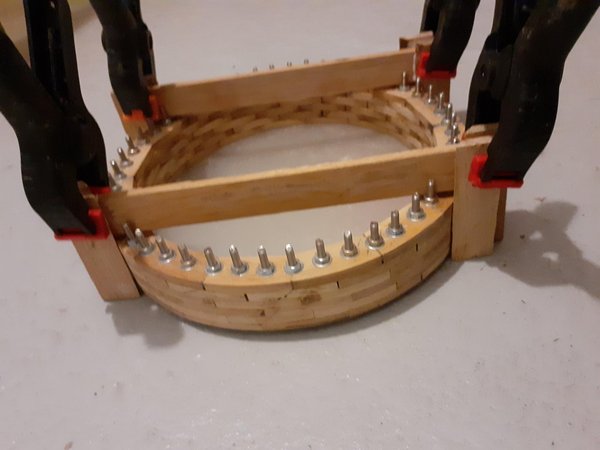

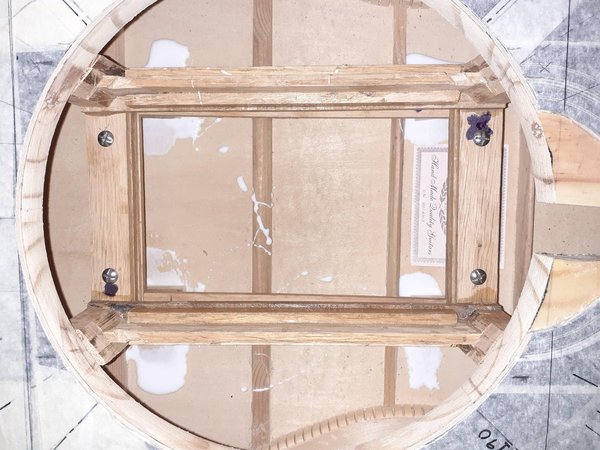

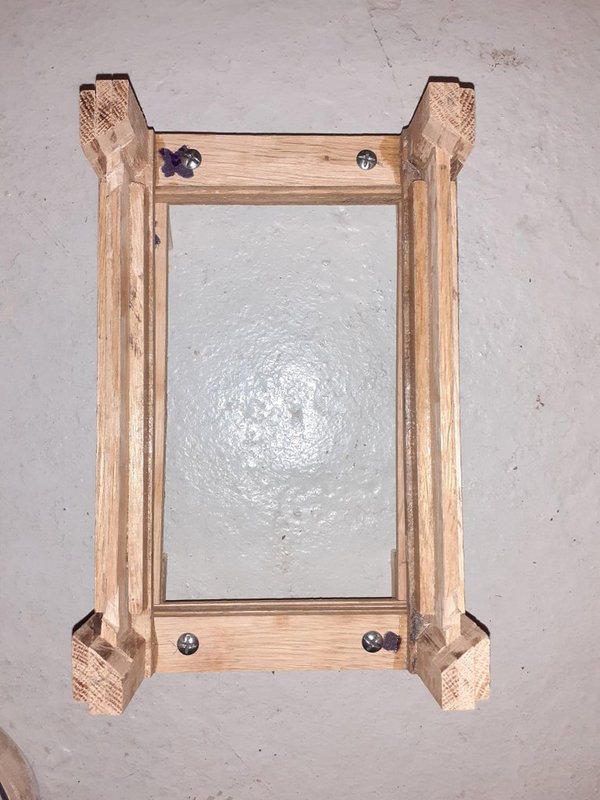

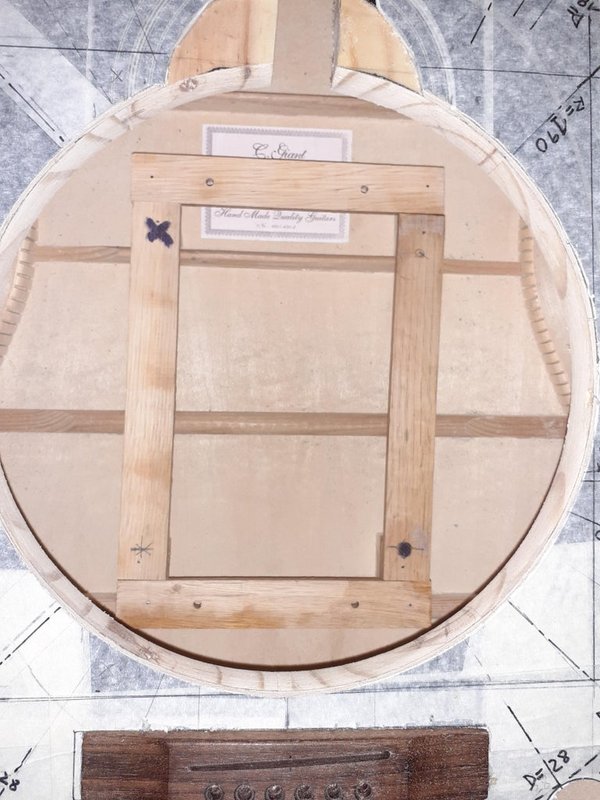

이 아이디어는 밴조 헤드가 몸체 바닥에 놓이는 지지대를 만드는 것입니다.
문제
아무것도 붙이지 않고 세 개의 하위 어셈블리를 조립합니다. 밴조 헤드가 음향 사운드보드 상단과 수평이 되도록 쉼의 높이를 조정합니다. 모든 것이 정상이면 본체 바닥에 접착제를 바르고 세 개의 지지대 어셈블리를 조립한 다음 나사를 조이고 밴조 헤드를 지지대 위에 놓고 밴조 헤드 위의 보드에 추를 놓고 밤새 건조시킵니다.
5현 타르조는 6현 기타의 넥을 사용하지만 기타의 첫 번째 현(낮은 E/E)이 있는 위치는 사용하지 않으며, 밴조의 드론 현(높은 G/G 드론 현)은 기타의 두 번째 현(A/A)이 있는 위치에 놓입니다.
5번째 프렛에 머신 헤드를 장착할 수 있도록 넥을 개조하는 대신, 5번째 프렛에서 현을 튕기는 장치를 삽입합니다. 이 장치는 탈착식이므로 언제든지 6현 타르조 구성으로 되돌릴 수 있습니다.

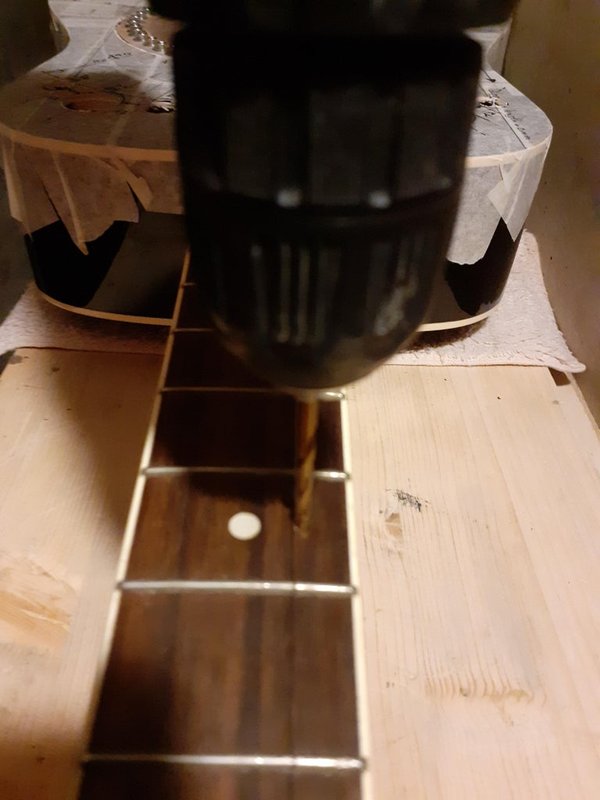

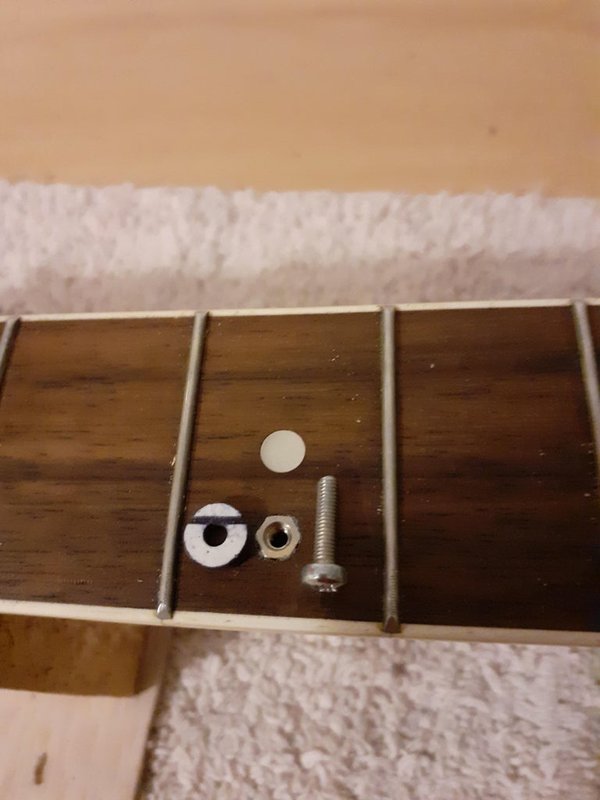

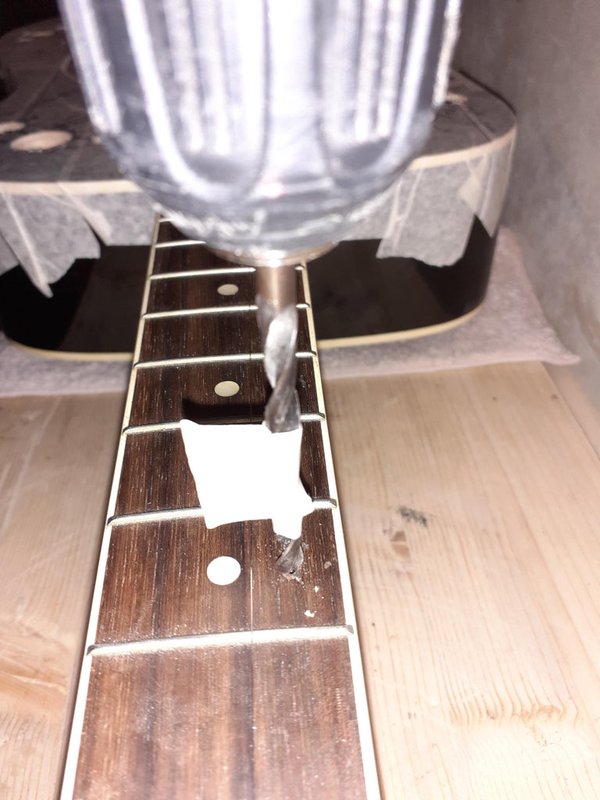

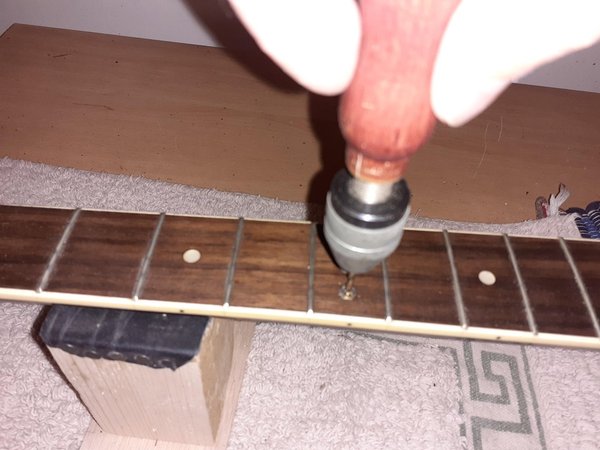

드론 현에 접하도록 직경 3mm의 구멍을 뚫습니다. 이 구멍은 나사산 스페이서가 들어갈 5.5mm 구멍의 가이드 역할을 합니다. 넥 반대편까지 뚫리지 않도록 주의하세요!
이 구멍을 카운터 드릴링하여 직경 5.5mm로 넓힙니다. 넥 반대편까지 뚫리지 않도록 주의하세요!
깨끗이 청소합니다.

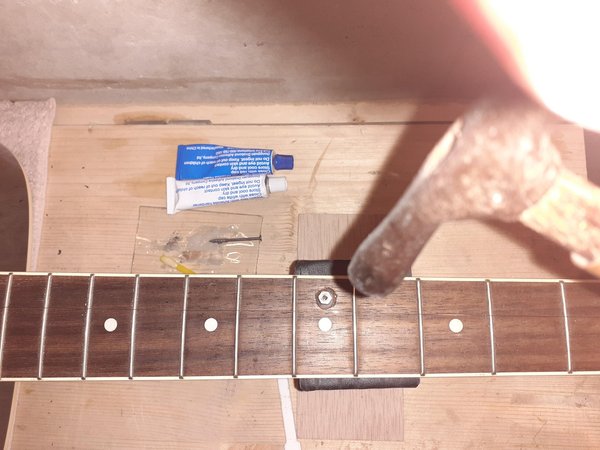

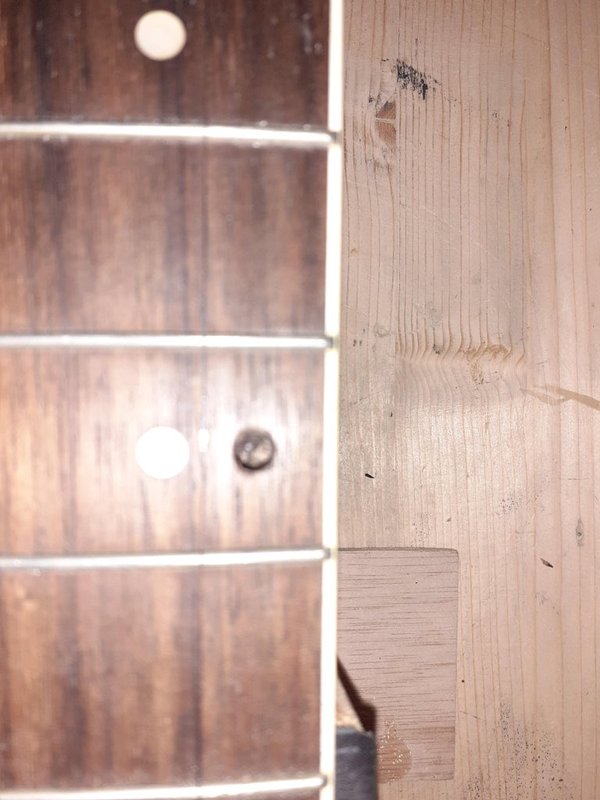

에폭시 접착제를 바르고 M3x10mm 스페이서를 억지로 삽입합니다. 스페이서가 지판 밖으로 돌출되지 않도록 합니다.
하룻밤 동안 굳힙니다.

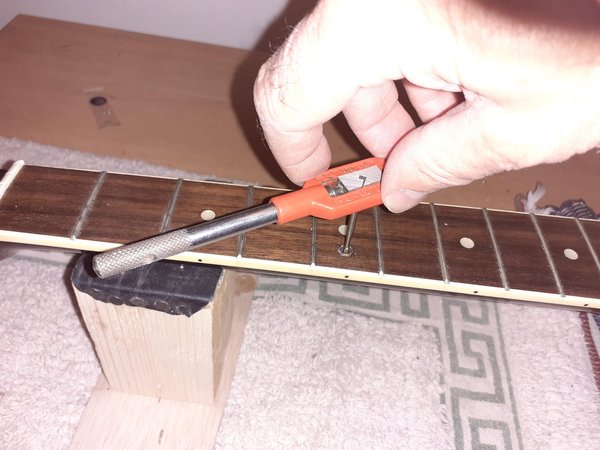

다음 날, 넘쳐나 M3 나사가 끝까지 들어가는 것을 방해하는 에폭시를 제거합니다. 2.5mm 드릴 비트를 사용해 손으로 아주 조심스럽게 카운터 드릴링하고, 필요한 경우 M3 나사산을 다시 탭 가공합니다.

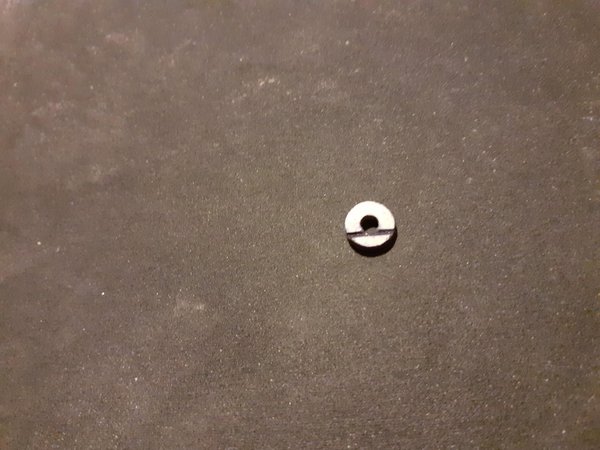

두껍고 매우 단단한 플라스틱(저는 셀프서비스 트레이에 사용되는 것과 비슷한 플라스틱을 사용했습니다)에 직경 6mm, 깊이 3mm의 구멍을 뚫어 와셔를 만들고, 드론 현을 안내하면서 미끄러져 움직일 수 있도록 안쪽 구멍에 접하는 톱 절단면을 냅니다. 이제 완성되었습니다! 넥에 현을 끼울 준비가 되었지만, 먼저 밴조 브리지를 만들어야 합니다!

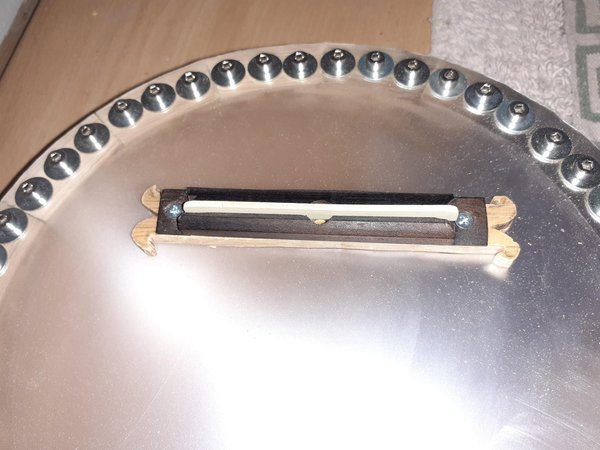

이 브릿지는 유령이 된 오래된 기타에서 다시 자른 것입니다. 심을 얹었습니다.
심과 너트는 나중에 (튜닝 단계에서) 12번째 프렛에서 현 높이가 2mm에서 2.5mm 사이가 되도록 높이를 조정해야 합니다.
"오픈 G" 튜닝의 밴조는 다음과 같습니다:
G / 높은 G(드론 현)
D / 낮은 G
G / G
B / B
D / 높은 D
다음 게이지를 사용했습니다:
G / 높은 G(드론 스트링) = .011
D / 낮은 G = .032
G / G = .023
B / B = .015
D / 높음 D = .013
일부 브랜드는 다른 브랜드보다 짧습니다 (최대 15 또는 20cm): 끈 길이에 주의하세요. 이 상황에서 벗어나기 위해 선반에 있던 마틴 브론즈 기타 줄 세트(중간 장력)를 사용했습니다.
필요
3번째 프렛에서 0.2~0.3mm 사이(그에 따라 너트 조정)
12번째 프렛에서 2mm~2.5mm 사이(밴조 헤드 브릿지를 적절히 조정합니다(10단계에서 설명한 대로).
플라스틱 와셔의 홈에 드론 스트링을 끼우고 M3 나사를 조입니다. 현이 묶이지 않아야 하며 G 조정을 위해 홈에서 자유롭게 미끄러져야 합니다.
밴조 헤드 브릿지를 스케일 길이(넥 너트와 12번째 프렛 사이의 거리)로 설정하고 오픈 G로 조율하면 밴조가 조율되지 않은 소리가 납니다. 당황하지 마세요. 이것은 정상입니다. 보정(약 2mm)을 추가하고 브리지를 밴조 헤드에 약간 비스듬히 배치하여 모든 현이 조율된 음(옥타브, 12번째 프렛에서)으로 들리도록 해야 합니다. 브리지 위치는 귀로 조정합니다.
넥이 곧고 트러스 로드 조정이 필요하지 않다면, 작고 눈에 잘 띄지 않는 나사 두 개로 사운드홀을 막아도 됩니다.
필요한 경우 온라인 튜토리얼을 참조하세요.

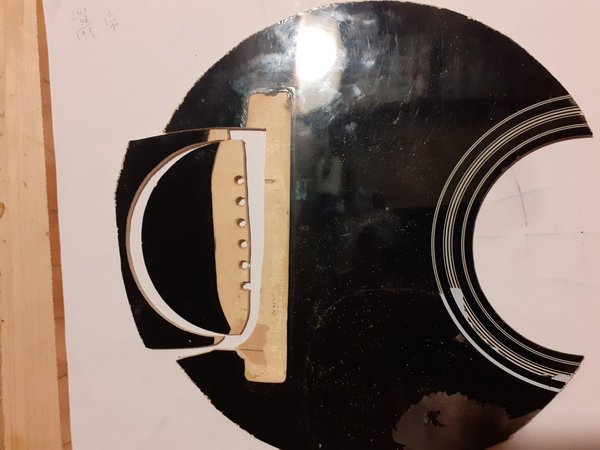

사운드홀을 덮기 위해 밴조 헤드를 장착할 수 있도록 뚫은 구멍에서 나온 자투리 조각을 사용했습니다.
커버는 접착제로 붙이지 마십시오. 그렇지 않으면 트러스 로드 조정부에 접근하기 어려워집니다.
Christian L에게 감사드립니다. 그는 훌륭한 밴조 연주자입니다. 그는 자신을 알아볼 것입니다.
크립플 크릭
로웰을위한 노래
향후 개선 사항은 주로 브리지 안장에 초점을 맞출 예정입니다(감사합니다, Christian!).

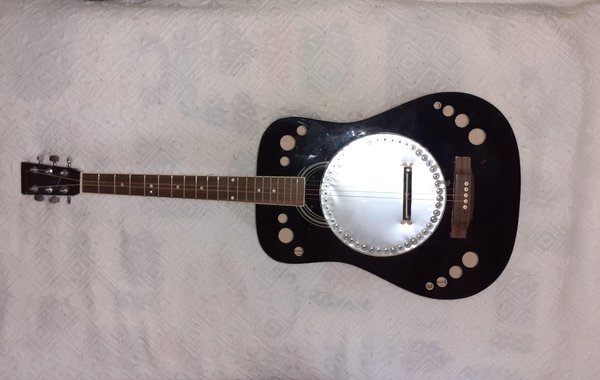

드디어 완성!
밴조는 연주하기 쉽고 소리도 꽤 강해서 결과에 매우 만족합니다. 공명기가 있는 밴조 사운드입니다. 밴조와 기타의 혼합입니다. 우리가 찾던 바로 그 소리입니다! 어쨌든 독특한 악기입니다!
5현 밴조를 연주하는 기술은 6현 기타를 연주하는 것과는 정말 다르기 때문에 이제 제가 해야 할 일은 연주하는 법을 배우는 것뿐입니다.
이 모험에 관심이 있으시다면 주저하지 마시고 연락주세요!
프랑스에서 인사드립니다.
Bruno
