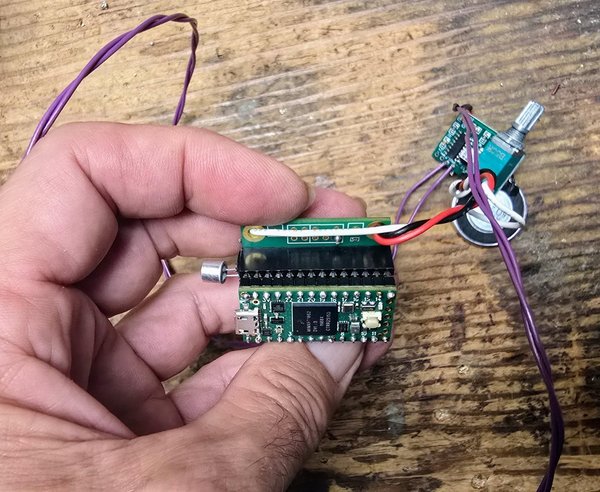

다음은 오디오 및 음향 입문 과정을 가르치는 데 적합한 저비용 락인 앰프입니다.
Teensy 4.0, 고품질 사운드 카드, 콘덴서 마이크, 앰프, 스피커로 시작하여 오디오를 녹음, 재생, 실험할 수 있는 장치로 조립하여 학생들이 음파 등을 보고 이해하고 촬영할 수 있도록 합니다.

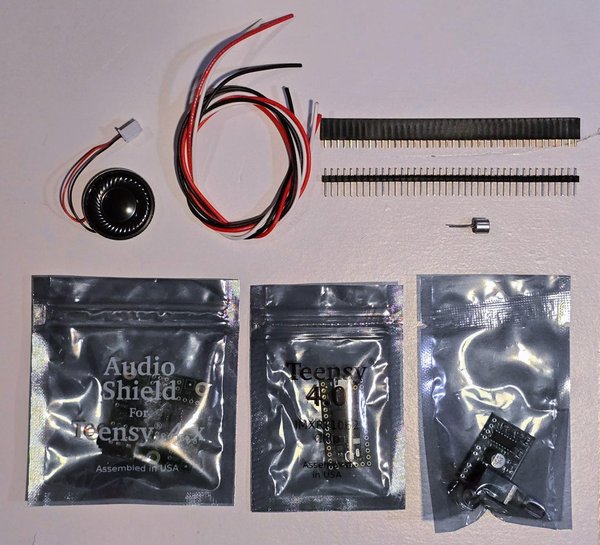

스피커, 연결 와이어, 헤더 핀(암 핀 스트립과 수 1인치 간격의 사각형 핀 스트립), Teensy 사운드 카드, Teensy 및 오디오 증폭기부터 시작하세요...
납땜 인두, 와이어 커터 등과 같은 간단한 도구가 필요합니다.

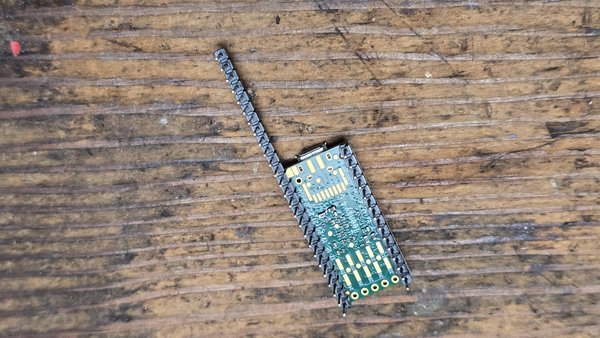

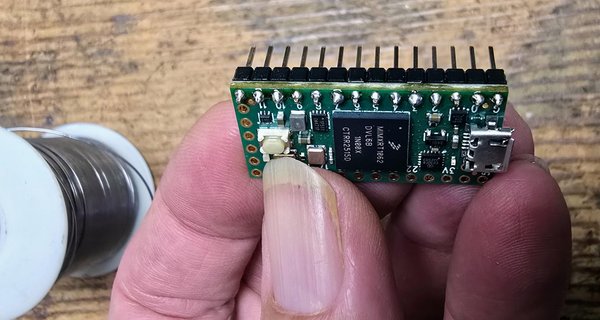

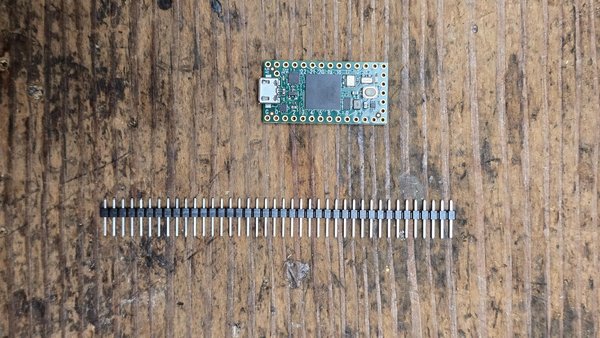

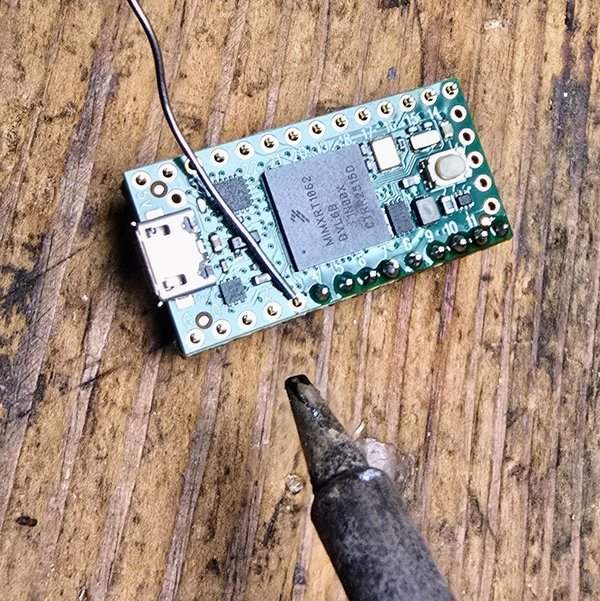

먼저 수 헤더 핀 스트립 두 조각을 Teensy에 알맞은 길이로 잘라냅니다. 두 번째 사진에 표시된 대로 삽입하여 Teensy를 '자'로 사용하여 필요한 양을 확인합니다. 수 헤더 핀 스트립은 맨손으로 길이를 자르기 쉽습니다.

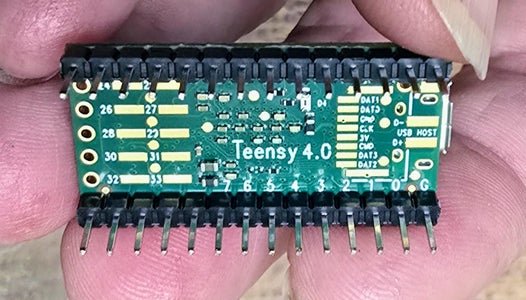

이제 올바른 길이의 스트립 두 개가 있어야 합니다. 세 번째 사진과 같이 삽입합니다.
그런 다음 4번째 사진과 같이 납땜합니다.

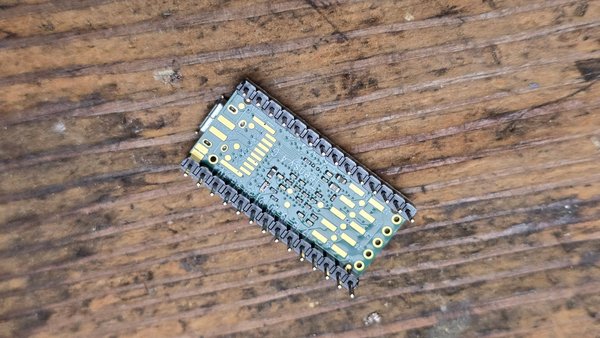

첫 번째 스트립이 납땜되면 5번째 사진과 같이 검사합니다.
마지막으로 다른 스트립을 납땜하여 6번째 사진과 같이 두 스트립이 모두 납땜되도록 합니다.
두 스트립이 평행하고 일직선인지 확인하세요.
이제 다음과 같이 암 헤더 핀을 사운드 카드에 납땜합니다:

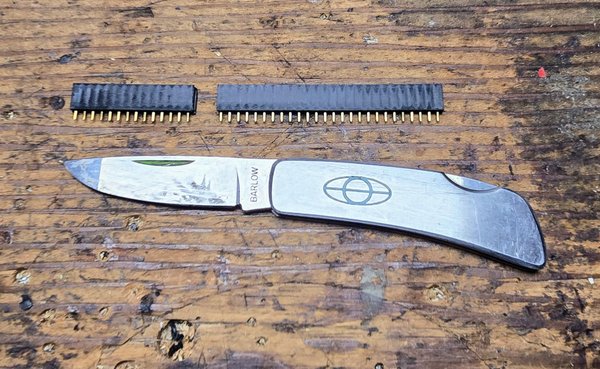

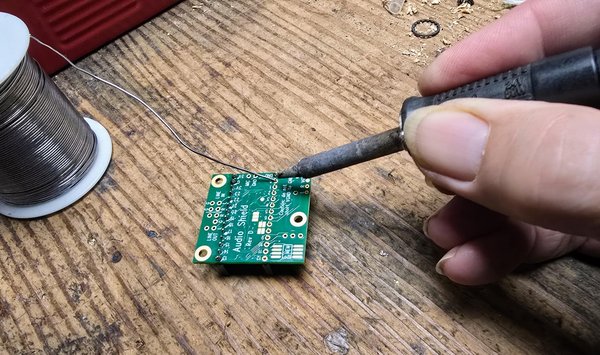

암 핀 스트립은 손으로 필요한 길이에 맞춰 부러뜨리기가 훨씬 어렵기 때문에, 날카로운 칼로 알맞은 지점에 스트립에 얕은 흠집을 낸 다음 손으로 부러뜨리는 것이 가장 좋습니다.

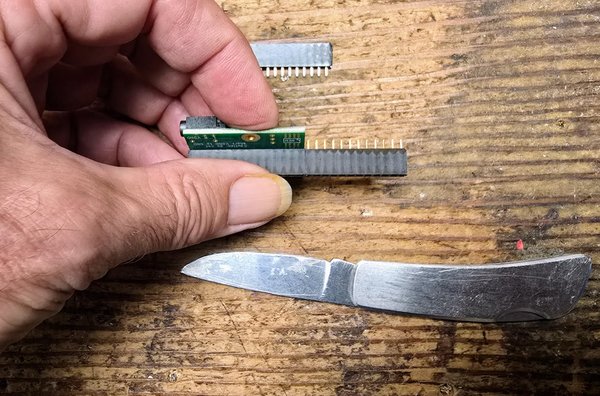

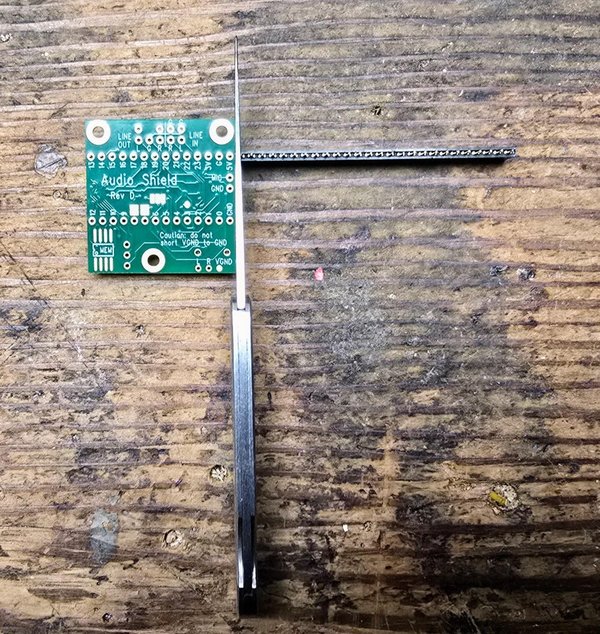

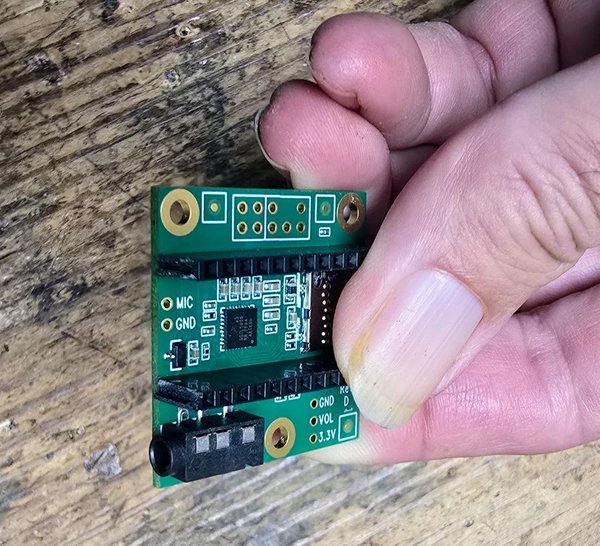

이 2단계의 첫 번째 사진은 사운드 카드를 "자"로 사용하여 사용할 암 스트립의 적절한 길이를 잰 다음 올바른 위치에 흠집을 내는 방법을 보여줍니다.
두 번째 사진은 올바른 길이로 부러뜨린 첫 번째 조각을 보여줍니다.
세 번째 사진과 같이 사운드 카드를 "자"로 사용하여 두 번째 조각도 올바른 길이로 부러뜨립니다.
이제 네 번째 사진과 같이 두 조각을 모두 삽입할 수 있습니다.
다섯 번째 사진과 같이 제자리에 납땜합니다.

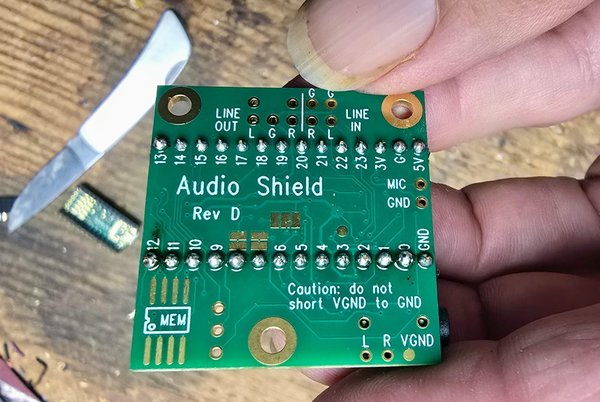

여섯 번째 사진과 같이 최종 결과를 확인합니다.

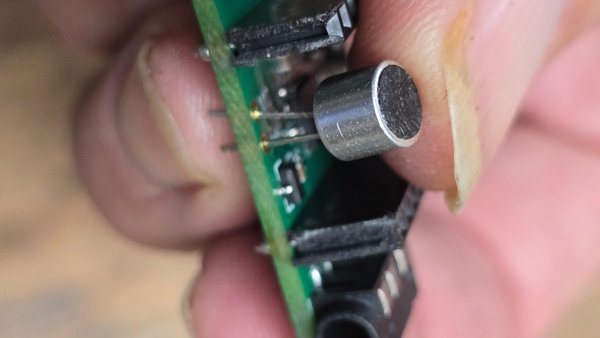

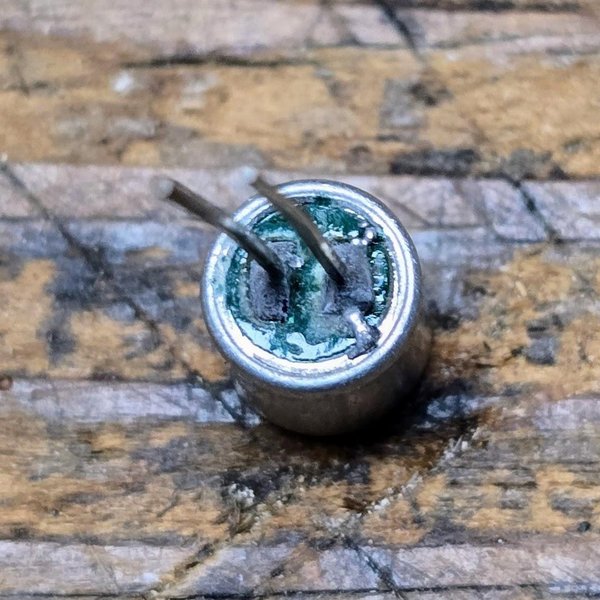

극성에 주의하세요. 두 핀은 서로 다릅니다! 한 핀은 접지이며, 3단계의 첫 번째 사진에 표시된 것처럼 외부 하우징에 연결되어 있는 것을 확인할 수 있습니다. 첫 번째 사진을 자세히 보면 오른쪽 핀이 접지이고 왼쪽 핀은 접지가 아님을 알 수 있습니다.

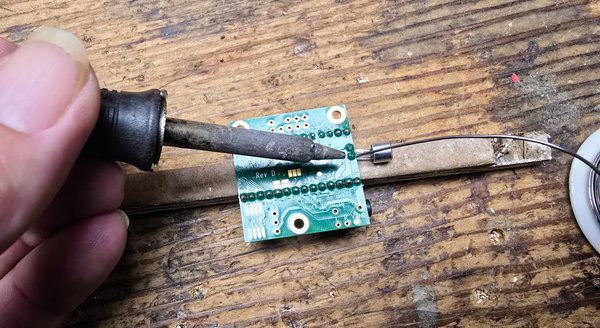

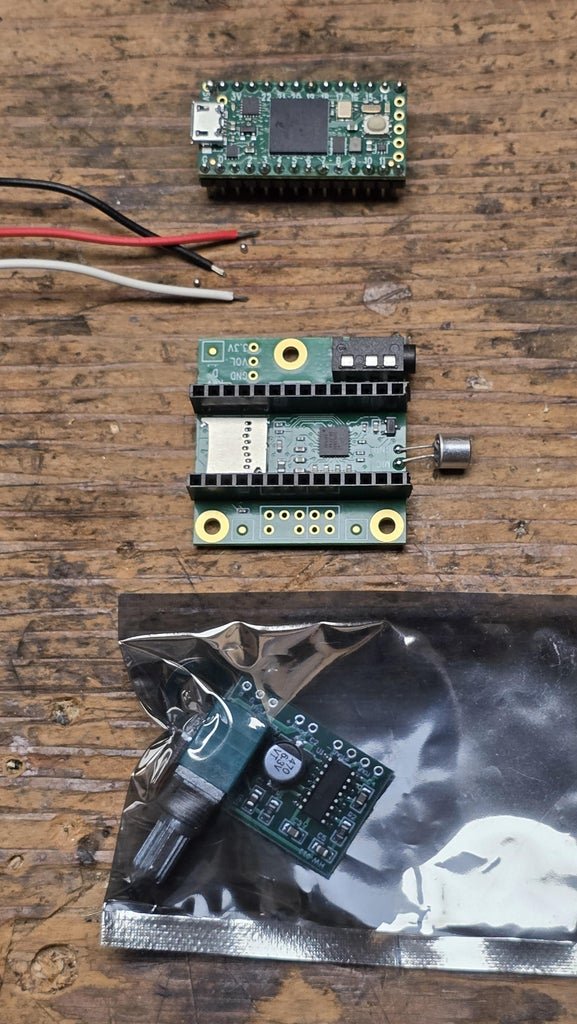

두 번째 사진과 같이 올바르게 삽입한 다음, 세 번째 사진과 같이 핀이 보드와 평행이 되도록 마이크를 구부리세요. 마이크가 빠져나오지 않도록 보드 아래에 무언가를 받쳐 두세요. 여기서는 합판 조각을 사용합니다.
세 번째 사진과 같이 두 핀을 제자리에 납땜하면 네 번째 사진과 같은 결과가 됩니다. GND는 마이크의 접지 쪽에 연결하고 MIC는 반대쪽에 연결해야 합니다.
앰프는 라우드스피커를 구동하는 데 사용됩니다.
앰프에는 볼륨 컨트롤이 있으며, 가장 낮은 볼륨으로 돌리면 '딸깍' 소리가 나면서 꺼지는 온/오프 스위치도 포함되어 있습니다.

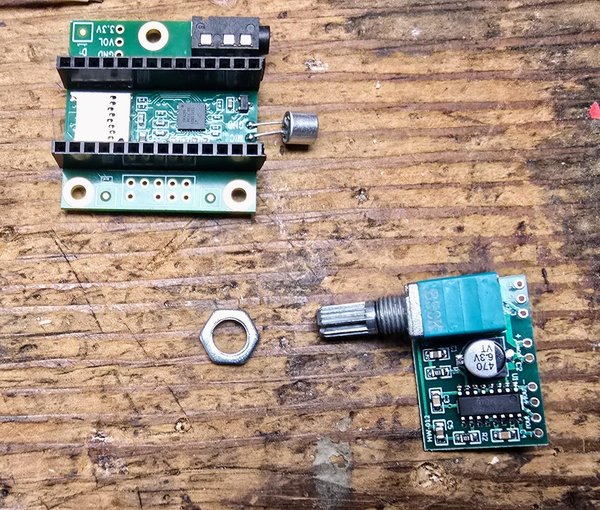

앰프가 들어 있는 가방에는 볼륨 조절용 너트가 함께 제공됩니다. 4단계의 첫 번째 사진은 볼륨 조절기 왼쪽에 있는 작업대 위의 너트를 보여줍니다.
두 번째 사진에 표시된 대로 나중에 사용할 수 있도록 너트를 샤프트에 보관(보관)하세요. 나중에 필요할 것입니다. 잃어버리지 마세요. 분실하지 않는 가장 좋은 방법은 샤프트에 보관하고 조인 다음 나중에 찾을 수 있도록 하는 것입니다(별도의 가방에 넣어 잃어버리지 않도록 하는 것보다).
빨간색 전선, 검은색 전선, 흰색 전선 등 3개의 전선을 사용합니다.

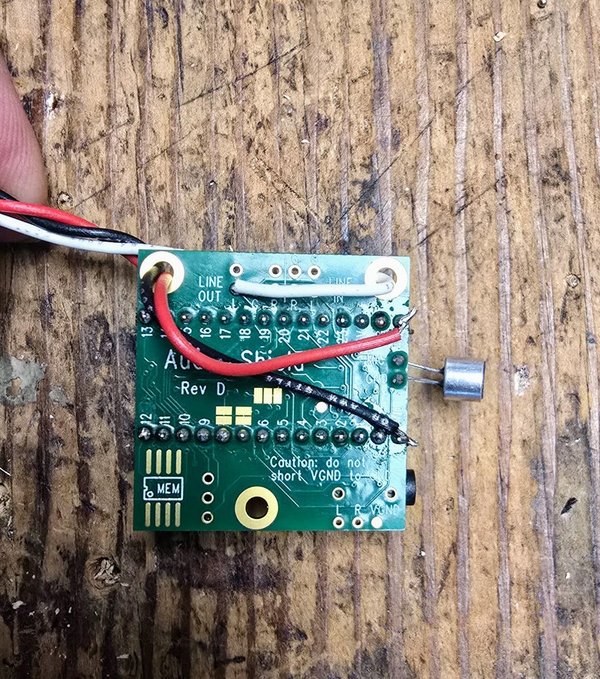

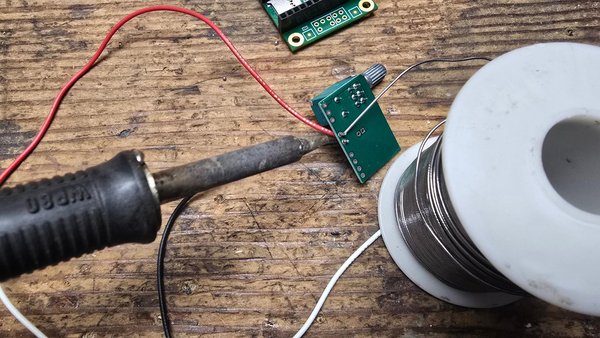

세 번째 사진과 같이 세 개의 전선을 앰프에 연결합니다. 검은색은 접지, 빨간색은 + 5V로 사진과 같이 나란히 연결합니다. 흰색 선은 세 번째 사진의 볼륨 조절기 왼쪽에 있는 3개의 구멍 중 하나에 연결합니다. 특히 빨간색 선에 가장 가까운 구멍으로 들어갑니다.

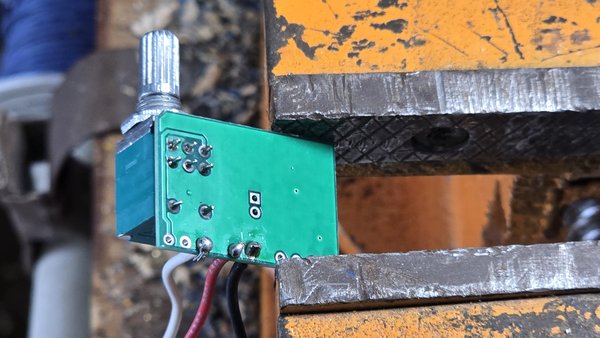

4번째 사진을 참조하세요.
앰프를 바이스나 홀더에 넣으면 납땜하기가 더 쉬울 수 있습니다.

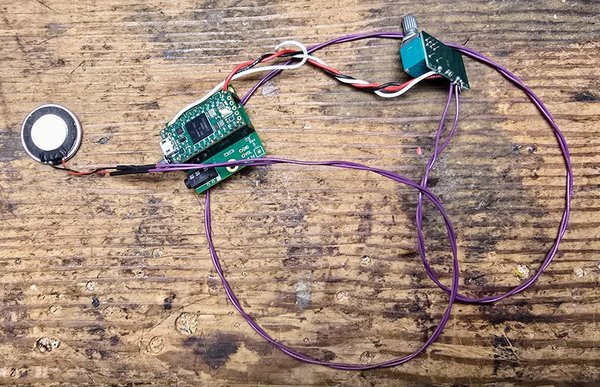

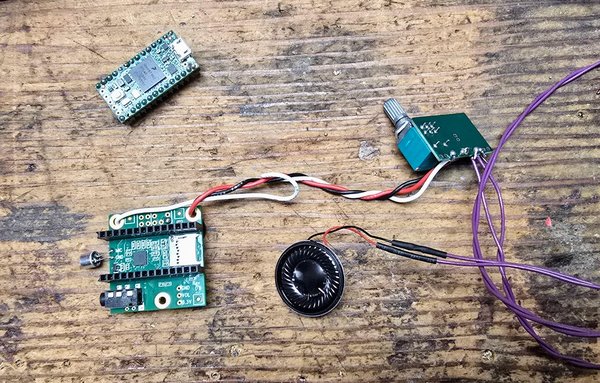

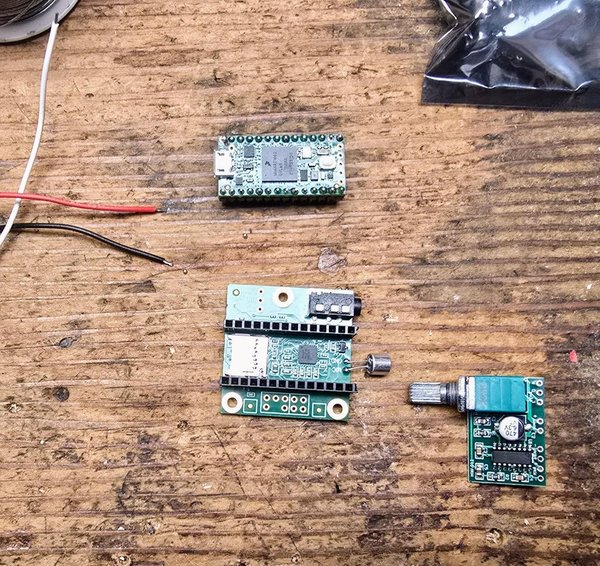

3개의 전선 중 다른 쪽 끝은 5번째 사진과 같이 사운드 카드에 연결됩니다.
스트레인 릴리프를 위한 구멍이 있는 것을 주목하세요.
흰색 와이어는 사운드 카드의 라인 출력에서 앰프의 오디오 입력으로 연결됩니다.

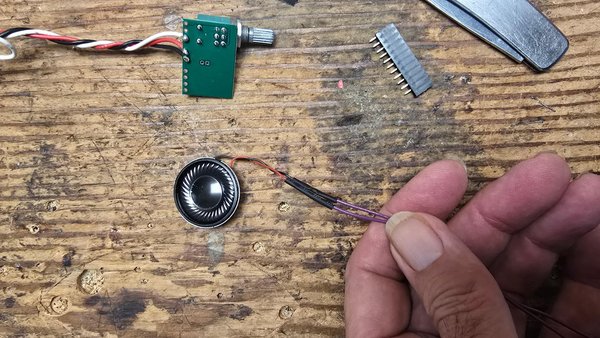

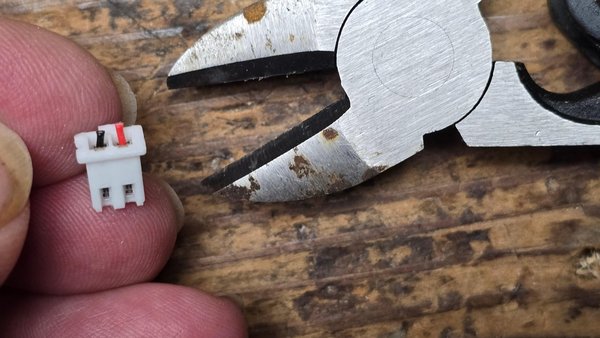

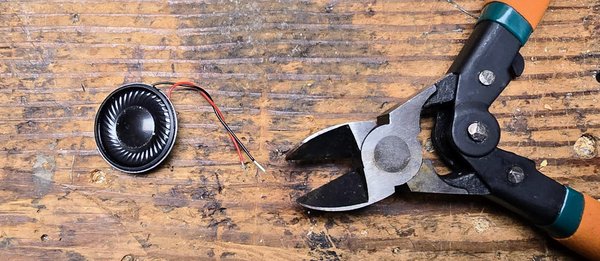

이제 스피커(두 번째 사진)에서 커넥터(5단계의 첫 번째 사진)를 잘라냅니다.

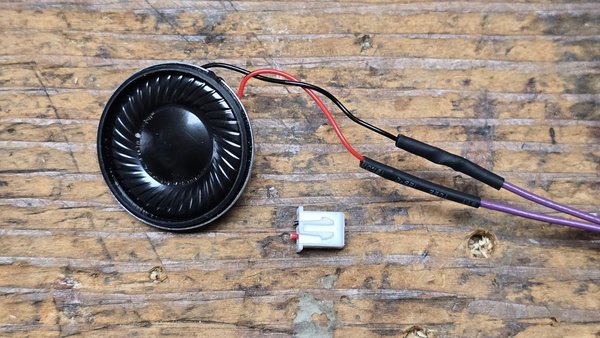

이제 세 번째와 네 번째 사진에 표시된 대로 스피커에 연장선을 추가합니다. 여기에는 수축 튜브가 도움이 됩니다.
마지막으로 그림과 같이 앰프 스피커 출력에 연결합니다.
소리를 증폭하고, 소리를 녹음하고, 리버브 장치로 작동하는 짧은 프로그램을 테스트합니다.
다음으로, 락인 앰프로 작동하는 짧은 프로그램을 테스트합니다.
저자는 이 프로젝트에 도움을 준 카일과 로클렌, 그리고 ECE446과 마이팹 메이커스페이스의 학생과 직원들에게 감사의 인사를 전하고 싶습니다.
