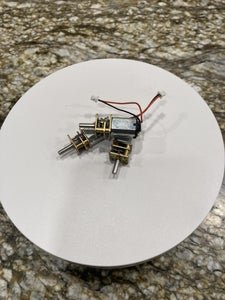

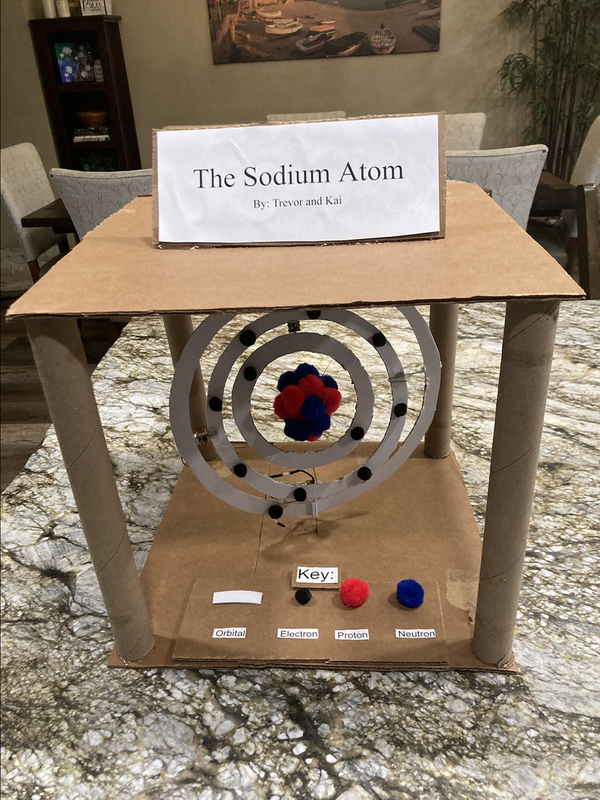

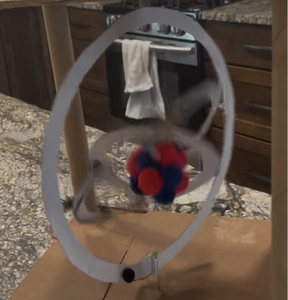

이것은 구글이 주기율표에서 만든 회전하는 원자를 기반으로 회전할 수 있는 과학 수업을 위한 과도하게 설계된 나트륨 원자 프로젝트입니다.
이 프로젝트에 며칠을 투자했는데, 추가 학점으로는 정말 힘든 작업이었어요!
원하는 경우, 이 ↓를 클릭한 후 떨어지는 사과로 가서 시뮬레이션을 실행하면 Tinkercad에서 원자가 회전하는 것을 볼 수 있습니다. 그 다음 재생 버튼을 눌러주세요.
잘 잘리는지 확인하세요!

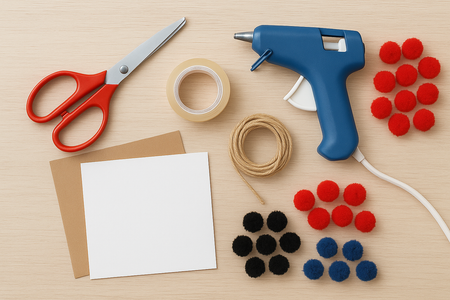

물론 와이어를 자르는 데 사용합니다.
튼튼하지만 너무 끈적이지 않은 것
화상을 입지 않도록 조심하세요!
일반 재봉실을 사용해도 됩니다.
선택 사항이며, 장식이나 제목 또는 키를 원할 때만 필요합니다.
비율이 맞는지 확인하세요!
두 종류가 필요합니다. 원자용과 스탠드용입니다.
Amazon이나 로봇 공학 매장에서 구할 수 있습니다.

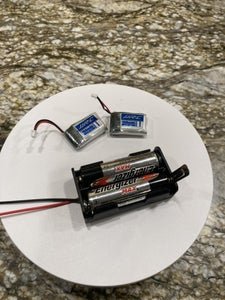

이 배터리는 두 개가 필요하며, 모터에 사용합니다.
상단 모터에 사용하는 것이지만, 원한다면 다른 Li-Po 배터리를 사용해도 됩니다.
모든 Arduino 키트에 들어 있거나 따로 구입할 수 있습니다.
많은 부품 매장에서 구할 수 있으며, 와이어 커터나 날카로운 가위로 자를 수 있습니다.
작은 것이 가장 좋습니다. 이것을 작은 조각으로 자를 것이기 때문입니다.
또는 흰색처럼 긍정적인 느낌을 주는 다른 색상
또는 노란색처럼 중립적인 다른 색상
또는 파란색처럼 부정적인 다른 색상을 사용하되, 색상이 서로 섞이지 않도록 하세요!

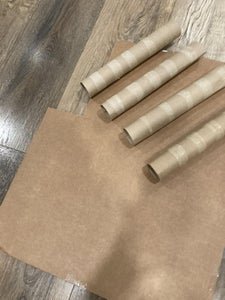

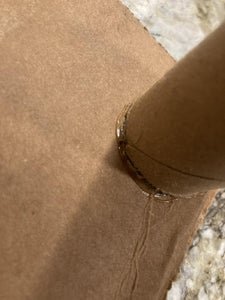

스탠드는 대부분의 배송 상자에서 만들어진 판지를 사용하여 위와 아래를 만들고, 포장지 롤이나 종이 타올에서 흔히 볼 수 있는 판지 튜브를 각 모서리에 붙였습니다. 핫글루를 사용하여 고정하고, 당신이 만들고 있는 원자의 크기에 맞는 큐브 형태로 만드세요.

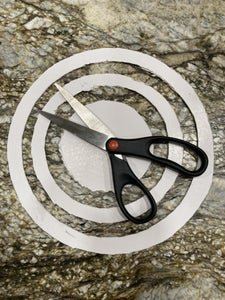

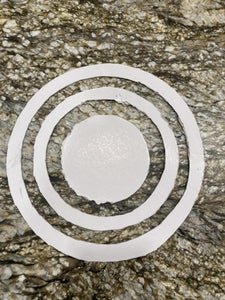

오르빗을 위한 링을 자르기 위해, 저는 재료로 얇고 강한 판지를 사용했고, 그런 다음 컴퍼스를 사용하여 원을 표시한 후 잘라냈습니다. 직경은 약 7인치, 너비는 약 1인치였습니다.

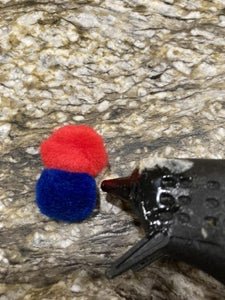

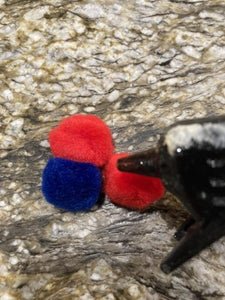

여기서는 가지고 있던 긍정적이거나 중성 색상 중 하나를 가져와서 다른 하나에 붙입니다. 색상을 번갈아 가며 사용하면 중간에 더 무작위 색상 조합이 만들어집니다.
붙일 때는 균형 있게 회전할 수 있도록 예쁜 둥근 공을 만들도록 하세요. 또한 모델이 정확하게 만들고 싶다면 각 폼폼의 적절한 양을 넣어야 합니다.

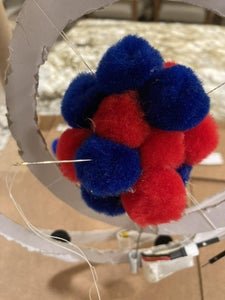

이 부분은 약간 까다로웠지만, 잘 해낼 수 있습니다. 해야 할 일은 낚시줄이나 실을 가져와서 바늘을 사용해 핵을 뚫는 것입니다.
그런 다음, 자른 가장 작은 링의 양쪽 끝에 묶습니다. 마지막으로, 이를 단단히 조이기 위해 회전시킨 후, 풀리지 않도록 반대 방향으로 또 다른 실을 추가하고 양쪽 끝에 묶어야 합니다.

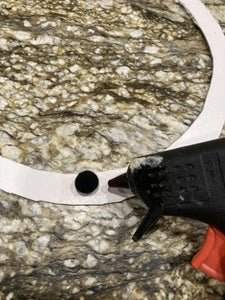

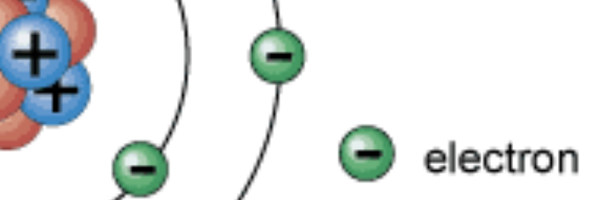

이 부분은 어떤 원자를 만들지에 따라 다르므로, 적절한 양의 링(저는 3개를 사용했습니다)과 올바른 전자 껍질 구성을 갖추도록 하세요.
즉, 11개의 전자가 있다면(저처럼) 중간 링에 2개, 다음 링에 8개, 그 다음 링에 1개를 배치하여 2-8-8-2 패턴을 따릅니다. 전자는 작은 부정적인 색상의 폼폼으로 표현됩니다.

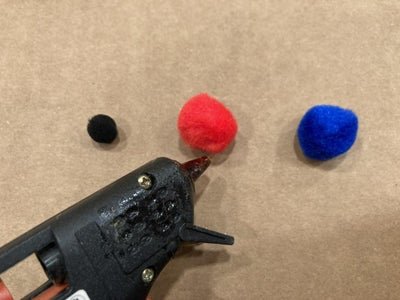

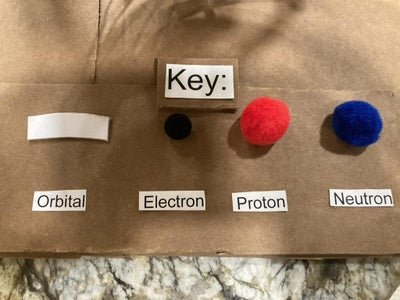

이 부분은 완전히 선택 사항이지만, 제 프로젝트를 위해 해야 했고, 제 생각에는 꽤 멋져 보입니다.
만들기 위해서는 선택한 작은 판지 조각, 이전에 사용한 폼폼(원하는 경우 오르빗의 일부) 및 각 항목과 키에 대한 레이블이 필요합니다.
각 조각을 붙이고 레이블을 붙인 후 모델에 붙이면 완료입니다!

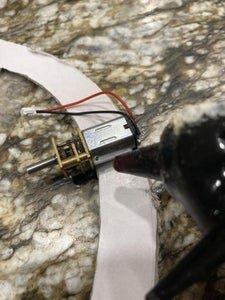

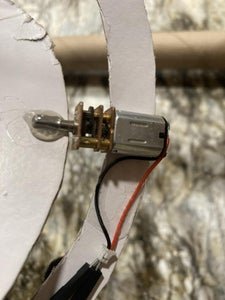

이제 가장 중요한 단계입니다. 회전시킬 시간입니다! 저처럼 3개의 링이 있다면, 먼저 중간 링을 찾고 가장 큰 링을 가져오세요.
그런 다음, 30 RPM 모터를 가져와서 가장 큰 링의 바깥쪽에 붙입니다. 건조되면 중간 링을 가져와서 모터의 회전 부분을 붙입니다. 다음 모터와 90º 각도를 이루고 축 커넥터와 평행하게 붙이는 것을 잊지 마세요.
이 부분은 꽤 중요합니다. 링들이 서로 부딪히지 않도록 하고 회전할 수 있게 해줍니다.

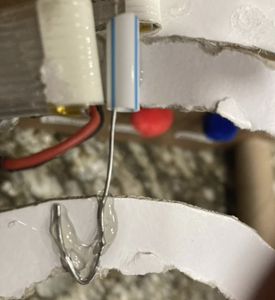

축 커넥터를 만들기 위해 필요한 것은 빨대와 강한 금속 와이어입니다. 먼저, 와이어를 약 2½인치 길이로 잘라서 한쪽을 구부려 곡선을 만듭니다.

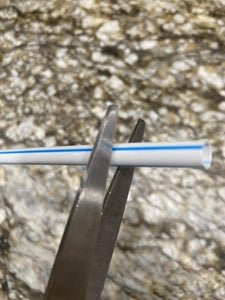

그런 다음, 와이어 곡선을 중간 링(모터가 붙어 있는 링)에 붙이고, 추가한 모터와 수평이 되도록 합니다. 빨대를 가져와서 약 ½인치 길이로 작은 조각을 잘라서 와이어의 다른 쪽 끝에 붙입니다.
마지막으로, 빨대 조각을 와이어에 붙인 채로 가장 큰 링(와이어가 붙어 있지 않은 링)에 붙입니다. 잘하셨습니다! 모터와 수제 축 커넥터를 사용하여 회전하는 링을 만들었습니다!

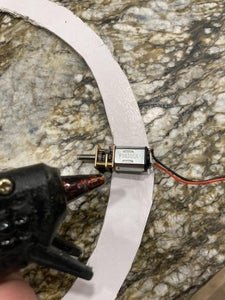

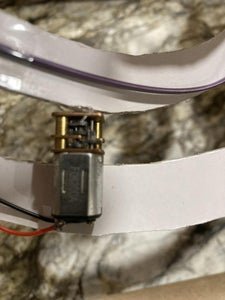

이 부분은 모터를 추가하는 방법에 대한 아이디어가 생겼으므로 이제 더 쉬워야 합니다. 기본적으로 7단계와 동일하지만 두 개의 작은 링에 적용되어 x축(수평) 주위를 회전하게 만듭니다.
중간 링부터 시작하여 원래 모터에서 90º 각도로 모터를 추가하고 회전하는 끝이 작은 링을 향하도록 합니다. 그런 다음 모터의 회전축 끝을 핵이 들어 있는 가장 작은 링에 붙입니다.
붙일 때 전자와 반대쪽에 두어 더 나은 시각적 효과와 와이어 및 배터리를 위한 공간을 확보하는 것을 잊지 마세요.

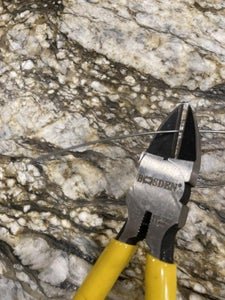

이것은 기본적으로 8단계와 동일합니다. 링 사이의 간격에 따라 와이어를 자르고 빨대가 들어갈 링의 길이를 덮을 수 있을 만큼 충분한 와이어가 있는지 확인합니다.
그런 다음, 와이어를 같은 방식으로 구부리고 첫 번째 링에 붙인 다음, 작은 빨대 조각을 가져와서 와이어에 붙여 다른 링에 붙일 수 있도록 합니다.
축하합니다! 이제 원자의 이 부분이 완료되었습니다. 이제 스탠드에 추가하기만 하면 됩니다.
이 부분은 저에게 조금 어려웠지만, 여러분이라면 해낼 수 있을 것 같습니다.

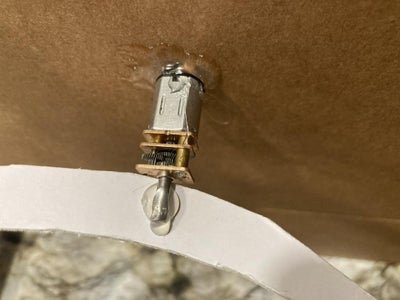

먼저 원자를 넣을 스탠드를 준비해야 합니다. 가장 큰 링의 상단에 회전하는 끝부분을 접착해 모터를 추가합니다. 모터와 중간 링의 축 커넥터 사이의 선이 원자 스탠드와 수평이 되도록 하세요. 그런 다음 스탠드 상단 중앙에 작은 구멍을 뚫습니다. 나중에 이 구멍으로 모터 와이어를 위쪽으로 통과시켜 배터리에 연결하게 됩니다. 하지만 아직 연결하지는 마세요!

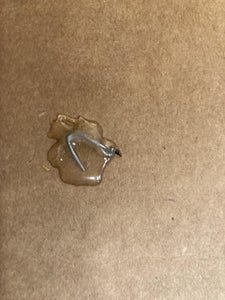

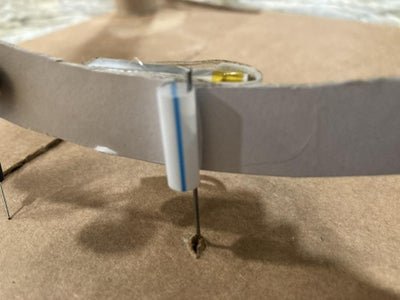

다음으로 스탠드 바닥에 축 커넥터를 만들어야 합니다. 이를 위해 가장 큰 링의 바닥에 빨대 조각을 조금 붙입니다. 와이어가 이 빨대 안으로 통과할 것이기 때문입니다. 와이어는 바닥 중앙을 관통해 끼우고, 곧게 위로 솟도록 하면서 빨대에 닿고 스탠드 바닥 아래로 구부릴 수 있을 만큼 충분히 길게 남겨 두세요.
축 커넥터를 스탠드 바닥에 고정해야 합니다. 따라서 와이어를 바닥에 관통시킨 다음 90도로 구부리고, 이어서 오른쪽으로 구부려 바닥에 납작하게 붙은 "U"자 모양이 되게 합니다. 그런 다음 움직이지 않도록 바닥에 접착제로 붙입니다.
이제 실제로 원자를 스탠드에 넣습니다. 조금 까다로우니 주의하세요. 먼저 스탠드 상단의 아래쪽에서 구멍(와이어용)을 뚫은 곳 옆에 접착제를 조금 바릅니다. 모터를 고정할 수 있을 만큼 바르되 작은 구멍을 덮을 정도로 많이 바르지는 마세요. 그런 다음 준비한 원자를 재빨리 가져와 링 바닥의 빨대가 스탠드 바닥의 와이어 위에 끼워지도록 원자의 바닥을 맞춥니다. 이어서 원자 전체를 위로 움직여 링 상단의 모터가 스탠드 상단 아래쪽에 바른 접착제에 닿게 합니다. 모터를 접착제에 붙이세요. 접착제가 마를 때까지 모터를 잡고 있거나 스탠드 전체를 거꾸로 기울여도 됩니다.

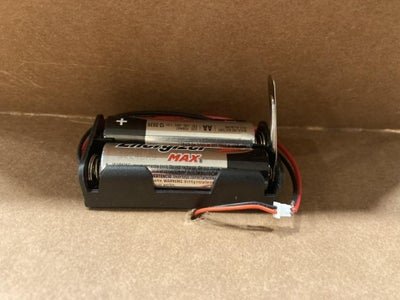

마지막으로 위쪽 모터의 와이어를 앞서 뚫은 구멍으로 통과시키고, 홀더를 사용해 2개의 AA 배터리를 연결합니다. 그런 다음 와이어를 모터 소켓에 꽂습니다. 이제 나머지 배터리를 추가합니다.

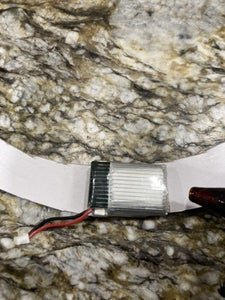

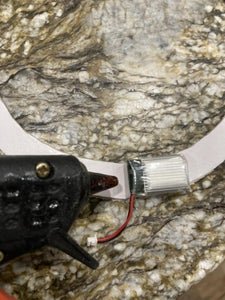

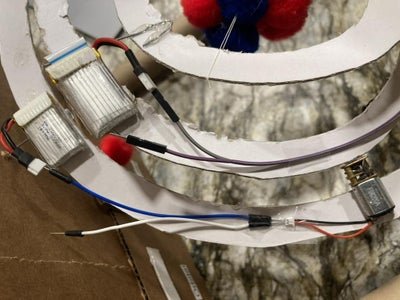

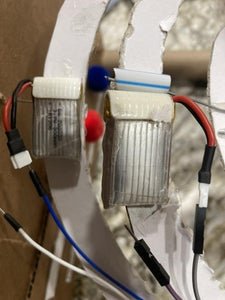

이제 원자에 Y 및 Z 회전 축을 만들기 위해 배터리가 필요합니다. 링에 추가할 3-3.7v 리튬 폴리머 배터리를 가져옵니다.
먼저, 링 중 하나(어느 쪽이든 상관없음)에 모터와 같은 면에 배터리를 붙이되, 링의 반대쪽에 붙입니다(무게를 균형 잡기 위해). 전선이 링 쪽을 향하도록 하여 모터로 전선을 쉽게 연결할 수 있도록 하세요.
그런 다음, 긍정적인 모터 전선을 긍정적인 배터리 전선에 연결합니다. 전원을 켤 준비가 될 때까지 부정적인 전선은 빼두세요. 두 전선을 연결하면 회전하기 시작하기 때문입니다! 그런 다음 전선이 움직이지 않도록 링에 테이프를 붙이고, 다른 링에도 똑같이 하면 X, Y, Z 회전 원자 모델이 완성됩니다!
이제 마지막 단계입니다! 축하합니다 — 거의 다 왔습니다! 이 단계는 아마도 제가 가장 좋아하는 단계입니다. 전체 프로젝트를 하나로 묶어줍니다. 이 부분은 어떻게 만들지는 약간의 선택이 있습니다.
제가 한 일은 단지 종이 상자 조각을 잘라서 배터리 바로 앞 스탠드 위에 핫글루로 붙여서 배터리를 숨기는 것이었습니다. 그런 다음 원자의 이름과 프로젝트의 다른 부분을 도와준 사람들의 이름이 적힌 종이를 인쇄했습니다.
하지만 여러분의 경우는 전적으로 여러분에게 달려 있습니다! 다른 원자를 원하든 장식하고 싶든, 이 부분은 여러분의 프로젝트를 더욱 멋지게 만들고 여러분의 스타일에 맞게 창의력을 발휘할 수 있는 곳입니다.
이제 대망의 피날레, 회전시키는 시간입니다! 가장 복잡하면서도 간단한 단계가 바로 앞에 있습니다. 가장 작은 링의 배터리에 전선을 연결한 다음, 중간 링으로 이동하여 같은 작업을 하고, 2개의 AA 배터리의 배터리 케이스에 스위치가 있으면 스위치를 누르고, 스위치가 없으면 두 번째 전선을 연결한 뒤, 여러분의 작품이 회전하는 모습을 지켜보세요!
최종 비용: $30.97 (처음부터 시작하는 경우)
재료를 사기 전에 집에 있는 모든 것을 찾아보는 것이 더 저렴할 수 있으니 추천합니다.
모델이 회전하지 않는 경우, 다음은 몇 가지 문제 해결 조언입니다:
