제목 : 12V 배터리를 위한 상위 3개 오토컷 충전 컨트롤러
2026-09-23 14:32

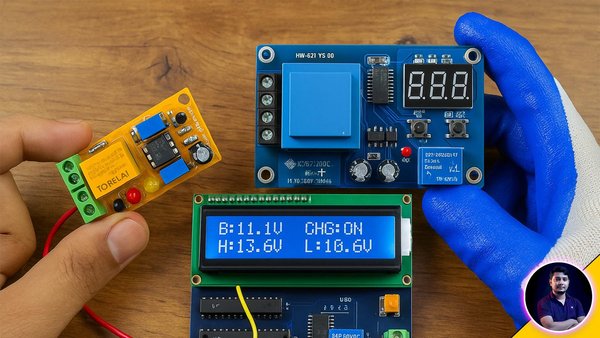

소개: 12V 배터리를 위한 상위 3개 오토컷 충전 컨트롤러


12V 배터리의 상태와 성능을 유지하려면 적합한 충전 컨트롤러 를 사용하는 것이 무엇보다 중요합니다. 우수한 자동 차단 충전 컨트롤러 는 과충전과 과도한 방전을 방지할 뿐만 아니라 안전하고 효율적인 전력 관리를 보장하면서 배터리의 전반적인 수명도 연장합니다. 태양광 패널, 인버터 또는 일반적인 배터리 충전 설정을 사용하는 경우에도 신뢰할 수 있는 자동 차단 시스템이 있으면 원치 않는 손상과 비용이 많이 드는 교체를 피할 수 있습니다.

이 글에서는 12V 배터리용 최고의 자동 차단 충전 컨트롤러 3가지를 살펴보고, 각 제품의 기능을 비교한 뒤 내구성, 효율성 및 경제성을 기준으로 가장 적합한 제품을 선택할 수 있도록 도와드립니다. DIY 애호가, 태양광 사용자 또는 그저 믿을 수 있는 백업 전원 시스템을 원하시는 분이라면 이 가이드가 더 쉽게 결정하는 데 도움이 될 것입니다.



STEP 1. 1단계: 프로젝트 1


1단계: 프로젝트 1

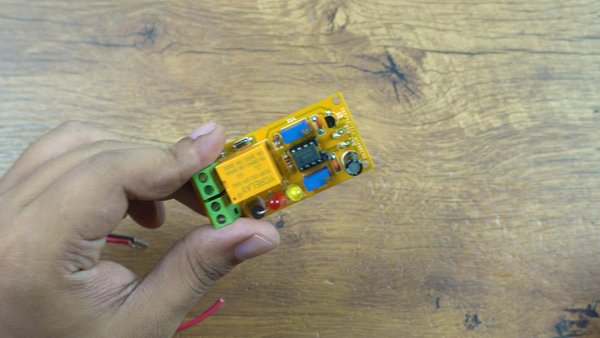

12V 배터리를 과충전 없이 스마트하게 충전할 방법을 찾고 있나요 ?이 프로젝트에서는 자동 차단 기능이 있는 DIY 12V 트리클 충전기를 널리 사용되는 NE555 타이머 IC 와 몇 가지 기본 부품을 사용해 만드는 방법을 보여 줍니다.

납산 배터리에 적합한이 회로는 배터리가 완전 충전 전압에 도달하면 자동으로 충전을 중지하여 배터리 수명을 연장하고 에너지 낭비를 줄입니다.

🔧 부품 목록(한 줄씩)




🔧 부품 목록(한 줄씩)

NE555 타이머 IC – 1개

NE555 타이머 IC – 1개

  1. NE555 타이머 IC – 1개

1N507 다이오드 – 1개

1N507 다이오드 – 1개

  1. 1N507 다이오드 – 1개

1NB62 제너 다이오드(6.2V) – 1개

1NB62 제너 다이오드(6.2V) – 1개

  1. 1NB62 제너 다이오드(6.2V) – 1개

D36 다이오드 – 1개

D36 다이오드 – 1개

  1. D36 다이오드 – 1개

10µF 전해 커패시터 – 1개

  1. 10µF 전해 커패시터 – 1개

저항 1kΩ – 1개

  1. 저항 1kΩ – 1개

저항 62Ω – 1개

  1. 저항 62Ω – 1개

저항 4.7kΩ – 1개

  1. 저항 4.7kΩ – 1개

저항 10kΩ – 1개

  1. 저항 10kΩ – 1개

저항 12kΩ – 1개

  1. 저항 12kΩ – 1개

BC547 NPN 트랜지스터 – 1개

  1. BC547 NPN 트랜지스터 – 1개

12V SPDT 릴레이(예: 650-1) – 1개

  1. 12V SPDT 릴레이(예: 650-1) – 1개

2색 LED 표시기 – 1개

  1. 2색 LED 표시기 – 1개

플라이백 다이오드 – 1개

  1. 플라이백 다이오드 – 1개

15V DC 어댑터 또는 태양광 패널 – 1개

  1. 15V DC 어댑터 또는 태양광 패널 – 1개

선택 사항: 터미널 블록, 인클로저

  1. 선택 사항: 터미널 블록, 인클로저

🧠 회로 개요




🧠 회로 개요




이 프로젝트에서는 NE555 IC를 전압 레벨 감지기로 사용합니다. 배터리 전압이 설정된 임계값보다 낮으면 NE555의 출력이 HIGH가 되어 트랜지스터로 구동되는 릴레이 를 작동시켜 배터리 충전을 시작합니다.

배터리가 완전히 충전되면(일반적으로 13.7V~14.2V), NE555는 저항 분압기를 통해 전압을 감지하고 출력을 LOW로 전환한 다음, 릴레이를 통해 충전기를 분리하여배터리로 공급되는 전원을 차단합니다.

⚙️ 작동 원리




⚙️ 작동 원리

🔌 전원 입력 및 조정




🔌 전원 입력 및 조정

15V DC 입력은 보호 다이오드와 제너 다이오드를 거쳐 전압을 안정화합니다.

  1. 15V DC 입력은 보호 다이오드와 제너 다이오드를 거쳐 전압을 안정화합니다.

이를 통해 역극성과 전압 스파이크를 방지합니다.

  1. 이를 통해 역극성과 전압 스파이크를 방지합니다.

🧪 NE555 비교기 모드




🧪 NE555 비교기 모드

다음과 같이 구성된 비교기 모드에서는 NE555가 분압된 배터리 전압을 읽습니다.

  1. 비교기 모드로 구성하면 비교기 모드에서는 NE555가 분압된 배터리 전압을 읽습니다.

전압이 임계값보다 낮으면, 출력이 HIGH가 되어 트랜지스터가 켜집니다.

  1. 전압이 임계값보다 낮으면, 출력이 HIGH가 되어 트랜지스터가 켜집니다.

🔁 릴레이 제어




🔁 릴레이 제어

트랜지스터가 릴레이를 전환하고, 릴레이가 충전 전원을 배터리에 연결합니다.

  1. 트랜지스터가 릴레이를 전환하고, 릴레이가 충전 전원을 배터리에 연결합니다.

A 플라이백 다이오드 는 전압 스파이크로부터 트랜지스터를 보호하는 데 사용됩니다.

  1. A 플라이백 다이오드 는 전압 스파이크로부터 트랜지스터를 보호하는 데 사용됩니다.

🔋 자동 차단 로직




🔋 자동 차단 로직

배터리 전압이 설정값을 초과하면 NE555 출력이 LOW가 됩니다.

  1. 배터리 전압이 설정값을 초과하면 NE555 출력이 LOW가 됩니다.

트랜지스터가 OFF로 전환되고, 릴레이가 해제되며, 충전이 중지됩니다.

  1. 트랜지스터가 OFF로 전환되고, 릴레이가 해제되며, 충전이 중지됩니다.



🔎 시각적 안내






🧪 테스트

12V 납산 배터리를 출력 단자에 연결하세요.

  1. 12V 납산 배터리를 출력 단자에 연결하세요.

회로에 15V 어댑터 또는 태양광 패널로 전원을 공급하세요.

  1. 회로에 15V 어댑터 또는 태양광 패널로 전원을 공급하세요.

LED를 관찰하세요: 켜짐 = 충전 중, 꺼짐 = 완충.

  1. LED를 관찰하세요: 켜짐 = 충전 중, 꺼짐 = 완충.

충전이 완료되면 릴레이가 자동으로 전원을 차단합니다.

  1. 충전이 완료되면 릴레이가 자동으로 전원을 차단합니다.

✅ 이 프로젝트를 선택하는 이유




✅ 이 프로젝트를 선택하는 이유

✔️ 배터리를 과충전으로부터 보호

  1. ✔️ 배터리를 과충전으로부터 보호

✔️ 완전 자동 – 수동 전환 불필요

  1. ✔️ 완전 자동 – 수동 전환 불필요

✔️ 태양광 또는 어댑터 입력으로 작동

  1. ✔️ 태양광 또는 어댑터 입력으로 작동

✔️ 간단하고 모듈식이며 업그레이드 가능

  1. ✔️ 간단하고 모듈식이며 업그레이드 가능

✔️ UPS, 인버터 및 비상 배터리 뱅크에 적합

  1. ✔️ UPS, 인버터 및 비상 배터리 뱅크에 적합

📁 마무리




📁 마무리

이 NE555 기반 트리클 충전기는 납산 배터리를 관리하는 모든 사람에게 적합한 강력한 소형 자동화 프로젝트이며, 태양광 시스템, 인버터 또는 일반 배터리 충전 장치를 사용하든, 이 장치는 저렴하고 효과적이며 쉽게 재현할 수 있습니다.





STEP 2. 2단계: 🔋프로젝트 2


2단계: 🔋프로젝트 2

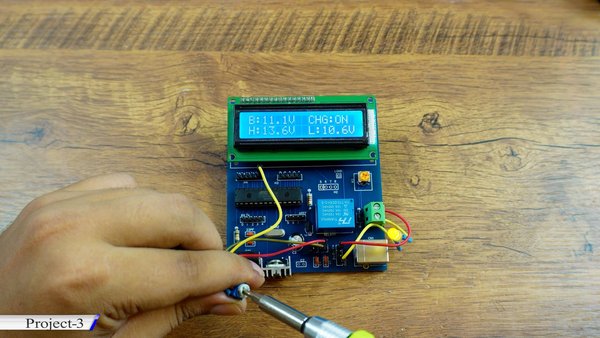

이 게시물에서는 12V 배터리 자동 차단 충전 컨트롤러 를 ATmega328P 마이크로컨트롤러를 사용해 설계하고 제작합니다. 이 시스템은 LCD, 릴레이 및 기본 전자 부품을 통합하여 배터리 충전을 효과적으로 모니터링하고 제어합니다. 이제 회로 설계, 필요한 부품 및 프로그래밍을 위한 Arduino 코드를 살펴보겠습니다.

프로젝트 개요




프로젝트 개요

이 12V 배터리 자동 차단 충전 컨트롤러는 배터리가 완전히 충전되면 충전을 자동으로 차단합니다. 과충전으로부터 배터리를 보호하여 안전성과 효율성을 보장합니다. ATmega328P는 회로의 두뇌 역할을 하며 릴레이를 제어하고 16x2 LCD에 배터리 상태를 실시간으로 표시합니다.






필요한 부품

ATmega328P 마이크로컨트롤러 (28핀 IC 베이스)

  1. ATmega328P 마이크로컨트롤러 (28핀 IC 베이스)

16MHz 크리스털 발진기

  1. 16MHz 크리스털 발진기

10K 저항 (RESET용 풀업)

  1. 10K 저항 (RESET용 풀업)

103 가변 저항 (LCD 대비 조정용)

  1. 103 가변 저항 (LCD 대비 조정용)

커패시터 (1uF, 10uF 등)

  1. 커패시터 (1uF, 10uF 등)

L7805 전압 레귤레이터 (5V 전원 공급용)

  1. L7805 전압 레귤레이터 (5V 전원 공급용)

BC547 트랜지스터

  1. BC547 트랜지스터

1K 저항

  1. 1K 저항

1N4007 다이오드 (릴레이의 역기전력 보호용)

  1. 1N4007 다이오드 (릴레이의 역기전력 보호용)

릴레이 (5V)

  1. 릴레이 (5V)

1602 LCD 디스플레이

  1. 1602 LCD 디스플레이

2핀 AC 터미널 블록 (입력)

  1. 2핀 AC 터미널 블록 (입력)

LED (표시등)

  1. LED (표시등)

헤더 핀

  1. 헤더 핀

12V 배터리

  1. 12V 배터리

PCB 제조 (제조사: JLCPCB )

  1. PCB 제조 (제조사: JLCPCB )

회로도 설명




회로도 설명

시각적 안내는 위의 회로도를 참조하세요. 주요 단계는 다음과 같습니다.

전원 공급부

다음과 같은 12V DC 전원 이 2핀 AC 터미널 블록을 통해 회로에 연결됩니다.

  1. 다음과 같은 12V DC 전원 이 2핀 AC 터미널 블록을 통해 회로에 연결됩니다.

전압 레귤레이터 L7805 가 입력 전압을 5V 로 낮춰 ATmega328P 및 기타 부품에 전원을 공급합니다.

  1. 전압 레귤레이터 L7805 가 입력 전압을 5V 로 낮춰 ATmega328P 및 기타 부품에 전원을 공급합니다.

커패시터(C1 및 C2)는 공급 전압을 안정화합니다.

  1. 커패시터(C1 및 C2)는 공급 전압을 안정화합니다.

전원 공급부다음과 같은 12V DC 전원 이 2핀 AC 터미널 블록을 통해 회로에 연결됩니다. 전압 레귤레이터 L7805 가 입력 전압을 5V 로 낮춰 ATmega328P 및 기타 부품에 전원을 공급합니다. 커패시터(C1 및 C2)는 공급 전압을 안정화합니다.

  1. 전원 공급부다음과 같은 12V DC 전원 이 2핀 AC 터미널 블록을 통해 회로에 연결됩니다. 전압 레귤레이터 L7805 가 입력 전압을 5V 로 낮춰 ATmega328P 및 기타 부품에 전원을 공급합니다. 커패시터(C1 및 C2)는 공급 전압을 안정화합니다.

ATmega328P 마이크로컨트롤러

ATmega328P는 정확한 타이밍을 위해 16MHz 크리스털 오실레이터 와 함께 구성됩니다.

  1. ATmega328P는 정밀한 타이밍을 위해 16MHz 크리스털 오실레이터 를 사용하도록 구성됩니다.

PC0(A0) 핀은 전압 분배기를 통해 배터리 전압을 읽습니다.

  1. PC0(A0) 핀은 전압 분배기를 통해 배터리 전압을 읽습니다.

디지털 핀은 릴레이 를 제어하고 LCD로 데이터를 보냅니다.

  1. 디지털 핀은 릴레이 를 제어하고 LCD로 데이터를 보냅니다.

ATmega328P 마이크로컨트롤러ATmega328P는 정밀한 타이밍을 위해 16MHz 크리스털 오실레이터 를 사용하도록 구성됩니다. PC0(A0) 핀은 전압 분배기를 통해 배터리 전압을 읽습니다. 디지털 핀은 릴레이 를 제어하고 LCD로 데이터를 보냅니다.

  1. ATmega328P 마이크로컨트롤러ATmega328P는 정밀한 타이밍을 위해 16MHz 크리스털 오실레이터 를 사용하도록 구성됩니다. PC0(A0) 핀은 전압 분배기를 통해 배터리 전압을 읽습니다. 디지털 핀은 릴레이 를 제어하고 LCD로 데이터를 보냅니다.

릴레이 제어

이 BC547 트랜지스터 는 릴레이를 구동하고, 1N4007 다이오드 는 플라이백 보호 기능을 제공합니다.

  1. 이 BC547 트랜지스터 는 릴레이를 구동하고, 1N4007 다이오드 는 플라이백 보호 기능을 제공합니다.

릴레이는 충전 회로를 전환하며, 배터리 전압이 임계값에 도달하면 전원을 차단합니다.

  1. 릴레이는 충전 회로를 전환하며, 배터리 전압이 임계값에 도달하면 전원을 차단합니다.

릴레이 제어이 BC547 트랜지스터 는 릴레이를 구동하고, 1N4007 다이오드 는 플라이백 보호 기능을 제공합니다. 릴레이는 충전 회로를 전환하며, 배터리 전압이 임계값에 도달하면 전원을 차단합니다.

  1. 릴레이 제어이 BC547 트랜지스터 는 릴레이를 구동하고, 1N4007 다이오드 는 플라이백 보호 기능을 제공합니다. 릴레이는 충전 회로를 전환하며, 배터리 전압이 임계값에 도달하면 전원을 차단합니다.

LCD 디스플레이

이 1602 LCD 에 실시간 전압과 충전 상태를 표시합니다. 103 가변 저항기 는 대비를 조정합니다.

  1. 이 1602 LCD 에 실시간 전압과 충전 상태를 표시합니다. 103 가변 저항기 는 대비를 조정합니다.

LCD 디스플레이이 1602 LCD 에 실시간 전압과 충전 상태를 표시합니다. 103 가변 저항기 는 대비를 조정합니다.

  1. LCD 디스플레이이 1602 LCD 에 실시간 전압과 충전 상태를 표시합니다. 103 가변 저항기 는 대비를 조정합니다.

배터리 전압 모니터링

배터리 전압은 저항 분배기 회로를 사용해 낮춘 후 ATmega328P의 ADC 핀(PC0)에서 읽습니다.

  1. 배터리 전압은 저항 분배기 회로를 사용해 낮춘 후 ATmega328P의 ADC 핀(PC0)에서 읽습니다.

배터리 전압 모니터링배터리 전압은 저항 분배기 회로를 사용해 낮춘 후 ATmega328P의 ADC 핀(PC0)에서 읽습니다.

  1. 배터리 전압 모니터링배터리 전압은 저항 분배기 회로를 사용해 낮춘 후 ATmega328P의 ADC 핀(PC0)에서 읽습니다.

PCB 설계




PCB 설계

프로젝트를 조립하려면 JLCPCB를 이용해 맞춤형 PCB를 제조하십시오. 고품질이면서 비용 효율적인 기판을 제작하려면 회로도와 레이아웃 파일(EasyEDA를 사용해 생성)을 업로드하십시오.

ATmega328P용 Arduino 코드




ATmega328P용 Arduino 코드

다음은 ATmega328P를 프로그래밍하기 위한 Arduino 코드입니다. 이 코드는 배터리 전압을 모니터링하고 그에 따라 릴레이를 전환합니다.


cpp

Copy code
#include <LiquidCrystal.h>

// LCD Pin Configuration
LiquidCrystal lcd(7, 8, 9, 10, 11, 12);

// Pin Definitions
const int relayPin = 3;
const int batteryPin = A0; // Analog pin for battery voltage
float batteryVoltage = 0.0;

void setup() {
pinMode(relayPin, OUTPUT);
digitalWrite(relayPin, LOW); // Turn off relay initially
lcd.begin(16, 2); // Initialize LCD
lcd.print("Battery Monitor");
delay(2000);
lcd.clear();
}

void loop() {
// Read battery voltage (scaled by voltage divider)
int sensorValue = analogRead(batteryPin);
batteryVoltage = (sensorValue * 5.0 / 1023) * (12.0 / 5.0); // Adjust for divider

// Display voltage on LCD
lcd.setCursor(0, 0);
lcd.print("Voltage: ");
lcd.print(batteryVoltage);
lcd.print("V");

// Check voltage and control relay
if (batteryVoltage >= 13.8) { // Fully charged
digitalWrite(relayPin, LOW); // Turn off relay
lcd.setCursor(0, 1);
lcd.print("Status: Full ");
} else if (batteryVoltage <= 12.0) { // Below threshold
digitalWrite(relayPin, HIGH); // Turn on relay
lcd.setCursor(0, 1);
lcd.print("Status: Charging");
}

delay(1000); // Update every second
}

작동 원리




작동 원리

이 회로는 ATmega328P의 ADC 핀을 사용해 배터리 전압을 모니터링합니다.

  1. 이 회로는 ATmega328P의 ADC 핀을 사용해 배터리 전압을 모니터링합니다.

전압이 설정된 임계값(예: 13.8V)을 초과하면 릴레이가 꺼져 충전 과정이 중단됩니다.

  1. 전압이 설정된 임계값(예: 13.8V)을 초과하면 릴레이가 꺼져 충전 과정이 중단됩니다.

전압이 최소 임계값(예: 12.0V) 아래로 떨어지면 릴레이가 켜져 충전이 재개됩니다.

  1. 전압이 최소 임계값(예: 12.0V) 아래로 떨어지면 릴레이가 켜져 충전이 재개됩니다.

16x2 LCD는 현재 전압과 충전 상태를 표시하여 사용자 친화적인 인터페이스를 제공합니다.

  1. 16x2 LCD는 현재 전압과 충전 상태를 표시하여 사용자 친화적인 인터페이스를 제공합니다.

회로 조립






동영상 참고:









STEP 3. 3단계: 프로젝트 3


3단계: 프로젝트 3


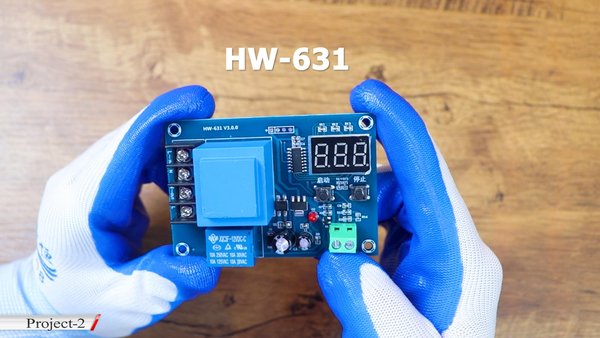

HW602/531 자동 차단 충전 컨트롤러 – 완벽 가이드

신뢰할 수 있고 예산 친화적인 배터리 충전 솔루션을 찾고 있다면 HW602/531 자동 차단 충전 컨트롤러 모듈 은 DIY 전자 프로젝트에 가장 적합한 옵션 중 하나입니다. 이 작지만 강력한 모듈은 안전한 충전, 자동 차단 및 긴 배터리 수명을 보장하여 태양광 충전 시스템, DIY 인버터, UPS 및 배터리 전원 프로젝트에 적합합니다.




🔋 HW602/531 자동 차단 충전 컨트롤러란?

HW602/531은 DC 배터리 충전 모듈 로, 자동 차단 기능이 포함되어 있습니다. 배터리가 완전히 충전되면 컨트롤러가 충전을 중지하여 배터리를 과충전, 과열 및 손상으로부터 보호합니다. 전압이 설정된 임계값 아래로 떨어지면 자동으로 충전을 다시 시작합니다.

이 스마트 사이클은 배터리의 효율성과 수명 을 향상시켜 12V 납산, 리튬 이온 또는 LiFePO4 배터리에필수적입니다.




⚡ HW602/531의 주요 특징

✅ 자동 차단 – 배터리가 완전히 충전되면 충전을 중지합니다

  1. ✅ 자동 차단 – 배터리가 완전히 충전되면 충전을 중지합니다

✅ 조정 가능한 전압 설정 – 필요에 따라 차단 전압과 복구 전압을 설정합니다

  1. ✅ 조정 가능한 전압 설정 – 필요에 따라 차단 전압과 복구 전압을 설정합니다

✅ 디지털 디스플레이 – 모니터링을 위해 실시간 전압을 표시합니다

  1. ✅ 디지털 디스플레이 – 모니터링을 위해 실시간 전압을 표시합니다

✅ 폭넓은 호환성 – 6V, 12V, 24V 배터리와 작동합니다(모델에 따라 다름)

  1. ✅ 폭넓은 호환성 – 6V, 12V, 24V 배터리와 작동합니다(모델에 따라 다름)

✅ 컴팩트하고 사용하기 쉬움 – 소형 DIY 프로젝트와 회로에 적합합니다

  1. ✅ 컴팩트하고 사용하기 쉬움 – 소형 DIY 프로젝트와 회로에 적합합니다




🔧 HW602/531의 회로 연결

모듈 연결은 매우 간단합니다:

입력 – 전원 공급 장치(DC 어댑터, 태양광 패널 또는 SMPS)를 IN+ 및 IN- 단자에 연결합니다.

  1. 입력 – 전원 공급 장치(DC 어댑터, 태양광 패널 또는 SMPS)를 IN+ 및 IN- 단자에 연결합니다.

출력 – 배터리의 양극과 음극을 BAT+ 및 BAT- 단자에 연결합니다.

  1. 출력 – 배터리의 양극과 음극을 BAT+ 및 BAT- 단자에 연결합니다.

부하 (선택 사항) – 일부 버전은 부하를 직접 연결할 수 있습니다.

  1. 부하 (선택 사항) – 일부 버전은 부하를 직접 연결할 수 있습니다.

연결한 후 모듈의 버튼을 사용하여 차단 전압 및 복구 전압 을 설정합니다. 예를 들어 12V 납산 배터리의 경우 차단 전압을 14.4V로 설정하고 복구 전압을 11V로설정할 수 있습니다.




⚙️ HW602/531 자동 차단 모듈의 응용 분야

🔋 DIY 배터리 충전기 (납산 또는 리튬 이온)

  1. 🔋 DIY 배터리 충전기 (납산 또는 리튬 이온)

☀️ 태양광 충전 컨트롤러

  1. ☀️ 태양광 충전 컨트롤러

⚡ 인버터 배터리 보호

  1. ⚡ 인버터 배터리 보호

💡 DC 전원 공급 프로젝트

  1. 💡 DC 전원 공급 프로젝트

🚗 Automotive 배터리 충전

  1. 🚗 Automotive 배터리 충전




🌟 HW602/531 사용의 장점

  1. 과충전을 방지해 배터리 수명을 연장합니다.
  1. 불필요한 충전으로 인한 에너지 낭비를 줄이는 데 도움이 됩니다.
  1. 자동 충전 관리로 사용이 간편합니다.
  1. 온라인에서 비교적 저렴하게 구할 수 있습니다.
  1. 취미 제작자, 학생, 전문가가 활용할 수 있습니다.

📌 결론

이 HW602/531 자동 차단 충전 컨트롤러 는 충전식 배터리를 사용하는 모든 사람에게 간단하면서도 강력한 도구입니다. 이 컨트롤러의 자동 차단, 조정 가능한 전압 제어 및 디지털 디스플레이 는 매우 효율적이고 사용자 친화적입니다. 태양광 충전 장치, 인버터 또는 DIY 프로젝트를 만들 때 이 모듈은 배터리를 항상 안전하게 유지하고 수명을 연장해 줍니다.


원문: https://www.instructables.com/Top-3-Autocut-Charge-Controller-for-12V-Battery
