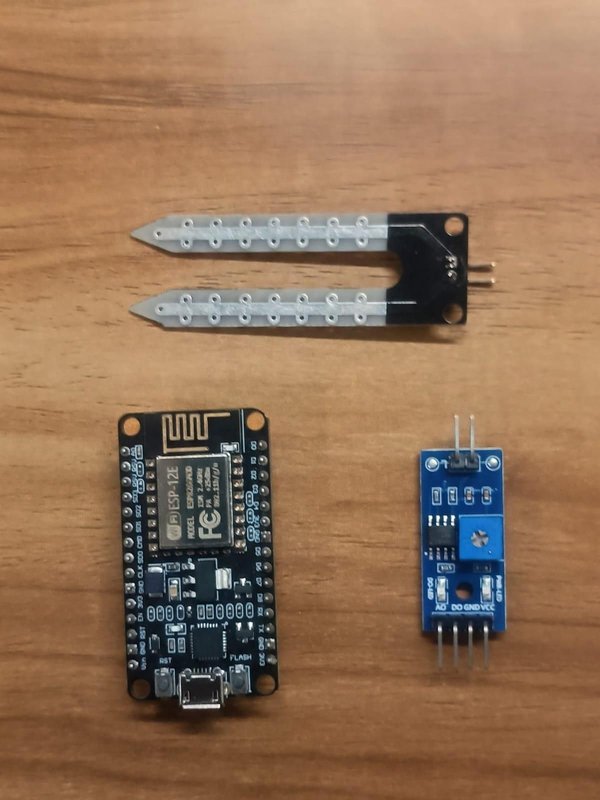

식물에 적절한 시기에 물을 주는 일은 때때로 어려울 수 있습니다. 특히 토양에 수분이 얼마나 남아 있는지 쉽게 알기 어려울 때 더욱 그렇습니다. 그래서 토양 수분을 측정하고 그 값을 온라인으로 표시하는 소형 IoT 프로젝트를 만들어 보자는 아이디어를 떠올렸습니다.

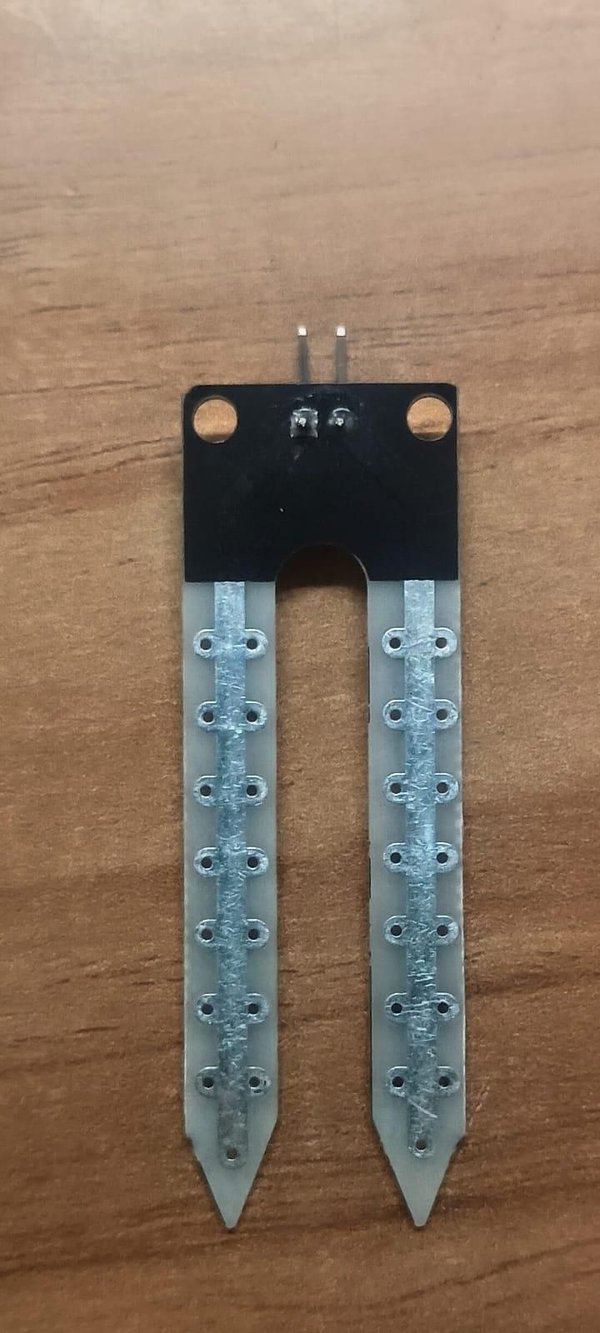

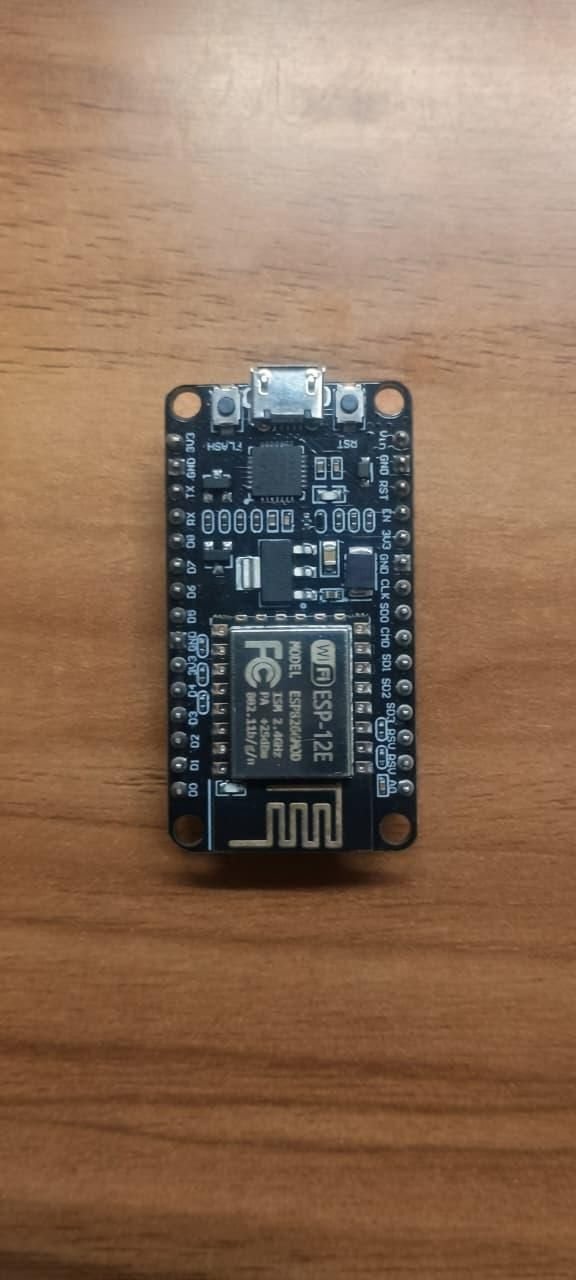

이 프로젝트에서는 토양 수분 센서를 NodeMCU ESP8266에 연결하여 토양의 수분 수준을 측정합니다. 센서 측정값은 ESP8266에서 처리되어 수분 백분율로 변환됩니다.

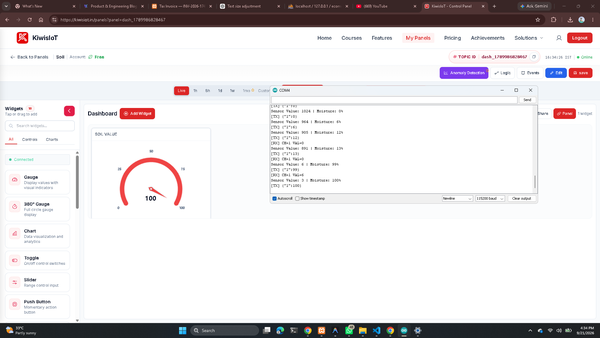

그런 다음 ESP8266은 Wi-Fi를 통해 KiwisIoT 플랫폼으로 데이터를 전송합니다. 최신 수분 측정값은 KiwisIoT 대시보드에서 확인할 수 있으므로, 어디서든 토양 상태의 변화를 쉽게 추적할 수 있습니다.
이 프로젝트는 센서, ESP8266, IoT 플랫폼이 실시간 모니터링을 위해 어떻게 함께 작동하는지 배우기에 적합한 간단한 예제입니다.

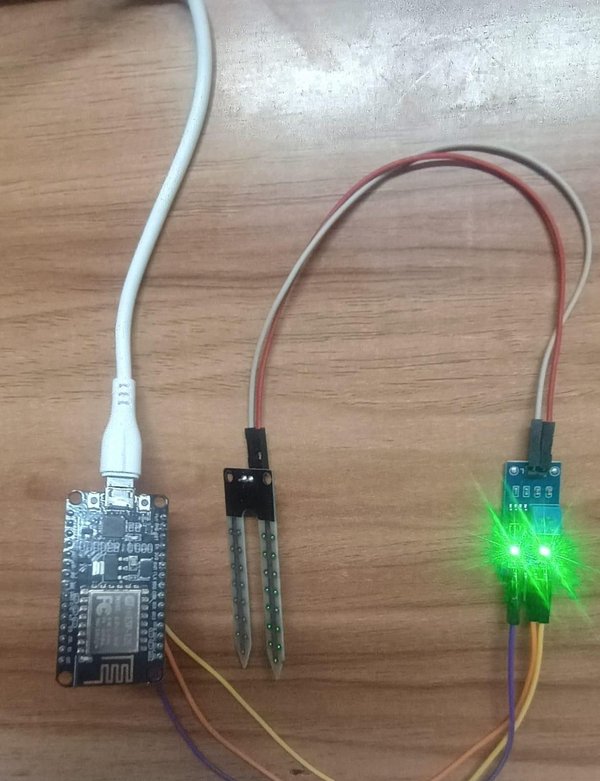

이 프로젝트에서는 토양 수분 센서를 NodeMCU ESP8266에 직접 연결했습니다.
다음과 같이 연결합니다:
토양 수분 센서NodeMCU ESP8266
VCC-3.3V
GND-GND
AO-A0
DO-사용하지 않음

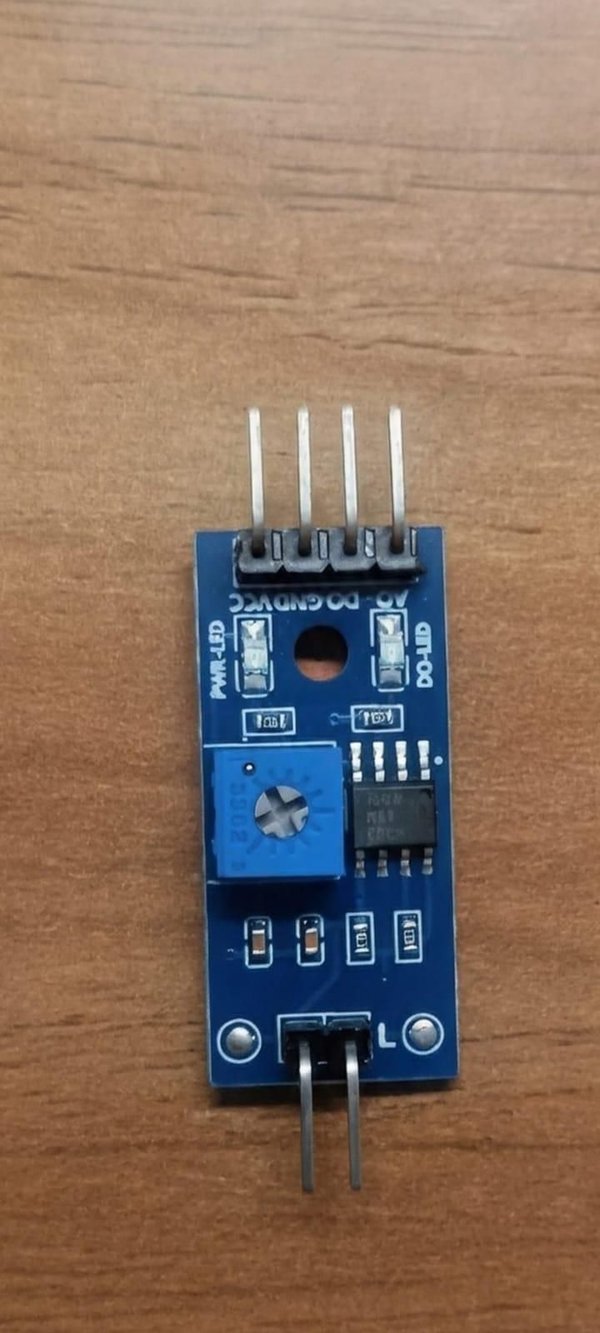

아날로그 출력(AO)은 토양의 수분 상태에 따라 변하는 센서 값을 제공하므로 사용합니다.
토양 속 수분량이 변하면 아날로그 측정값도 변합니다. NodeMCU는 A0 핀을 통해 이 값을 읽습니다.

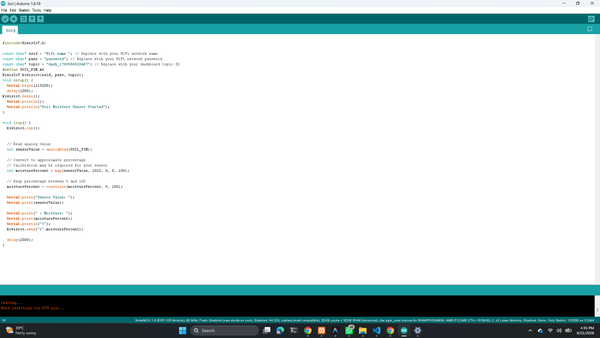

회로를 완성하고 프로그램을 업로드한 후 토양 수분 센서를 흙에 꽂았습니다.
먼저 비교적 건조한 흙에서 센서를 테스트하고 Arduino 시리얼 모니터와 KiwisIoT 대시보드에서 측정값을 확인했습니다.
그런 다음 흙에 물을 천천히 추가했습니다.

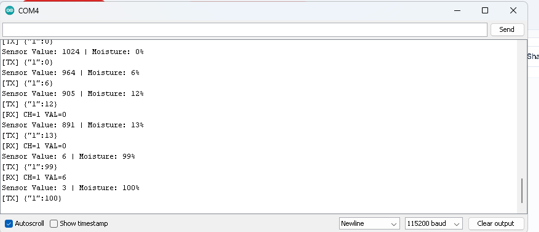

수분 상태가 변함에 따라 센서 측정값도 변했습니다. 업데이트된 수분 백분율이 KiwisIoT로 전송되어 대시보드에 표시되었습니다.
실제 측정값은 토양의 종류, 센서 및 환경 조건에 따라 달라질 수 있습니다. 정확도를 높이려면 건조한 흙과 젖은 흙에서 얻은 측정값을 사용해 센서를 보정할 수 있습니다.
프로젝트가 성공적으로 작동했습니다.
NodeMCU ESP8266은 토양 수분 센서를 읽고 대략적인 수분 백분율을 계산한 다음 Wi-Fi를 통해 KiwisIoT 플랫폼으로 값을 전송할 수 있었습니다.
KiwisIoT 대시보드를 사용하면 토양 수분 수준을 원격으로 쉽게 모니터링하고 흙에 물을 추가했을 때 측정값이 어떻게 변하는지 확인할 수 있었습니다.
이 프로젝트는 IoT를 식물 및 토양 모니터링에 활용하는 간단한 예입니다.
이 프로젝트에서는 NodeMCU ESP8266, 토양 수분 센서 및 KiwisIoT 플랫폼을 사용해 간단한 스마트 토양 수분 모니터링 시스템을 만들었습니다.
NodeMCU는 센서에서 수분 수준을 읽고 Wi-Fi를 통해 데이터를 KiwisIoT로 전송하므로, 토양 상태를 실시간으로 원격 모니터링할 수 있습니다.
이 프로젝트를 통해 센서 데이터를 수집하고 처리한 후 IoT 클라우드 플랫폼으로 전송하는 방법을 이해할 수 있었습니다. 또한 향후 완전한 스마트 관개 또는 식물 모니터링 시스템으로 확장할 수도 있습니다.
