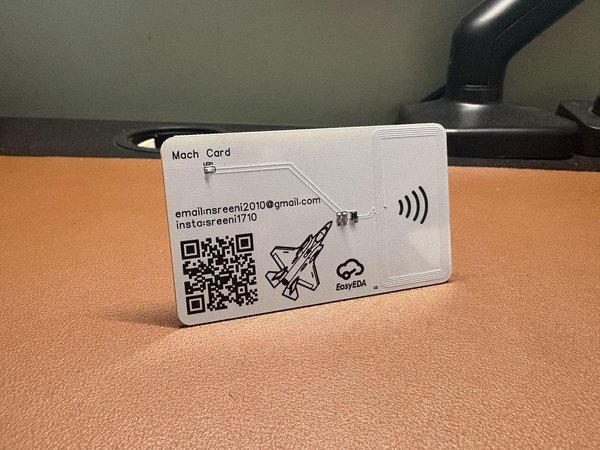

개인적이면서도 기술적인 느낌으로 링크와 연락처 정보를 공유할 방법을 원했습니다. 종이 명함은 지루하게 느껴졌습니다. 그래서 실제로 사용하고 나눠 줄 만한 것을 만들면서 PCB 설계를 배울 수 있는 방법으로 이것을 설계했습니다.

STEP 1. 준비물

EasyEda 및 JLCPCB

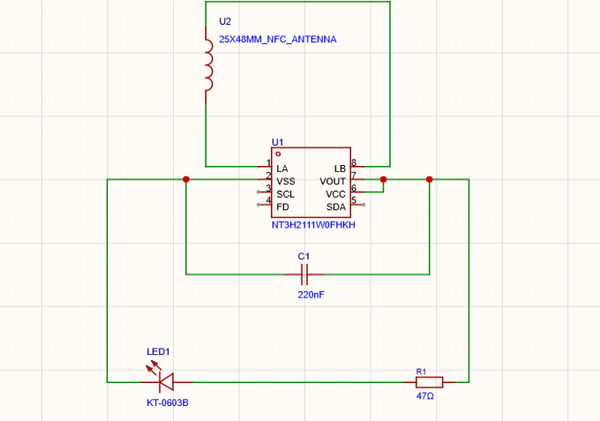

STEP 2. 회로도

먼저 EasyEda에 접속해 계정을 만들고, 새 프로젝트를 생성한 다음 회로도 편집기를 여세요. 회로도를 작성하고 원하는 방식으로 정리하세요. 그런 다음 PCB 편집기를 여세요.

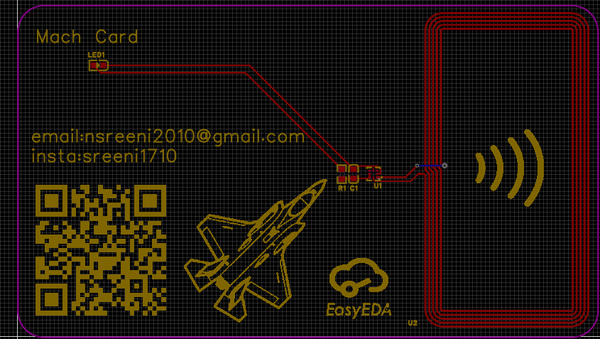

STEP 3. PCB

먼저 88.9 × 50.8 mm 크기의 직사각형을 만들고 가장자리를 필렛 처리하세요(명함의 일반적인 크기입니다). 그런 다음 원하는 방식으로 부품을 배치하고 ratline을 따라 부품을 라우팅하세요(안테나와 관련된 오류가 표시되면 무시해도 됩니다).

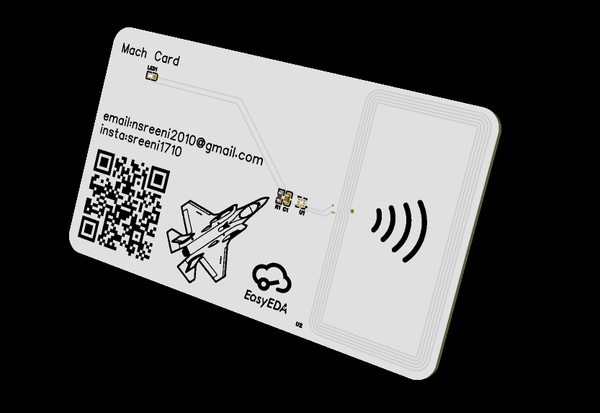

STEP 4. 실크스크린

실크스크린을 추가하세요!

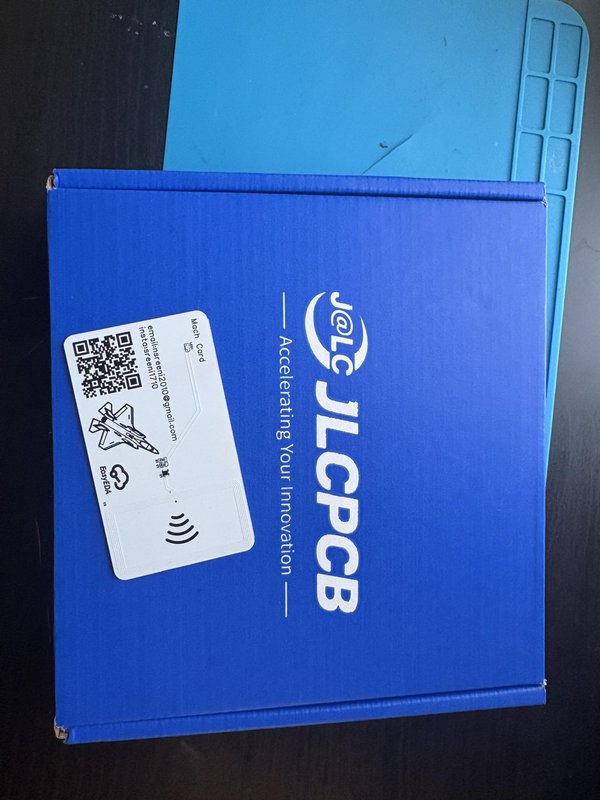

STEP 5. 주문

JLCPCB로 이동해 Gerber 파일을 업로드하면 즉시 견적을 받고 PCB를 주문할 수 있습니다. 다색 실크스크린을 추가하는 경우 원하는 PCB를 받을 수 있도록 설정(JLC Multi-Color Silkscreen, Enig, 1U Copper 등)을 조정하세요.
