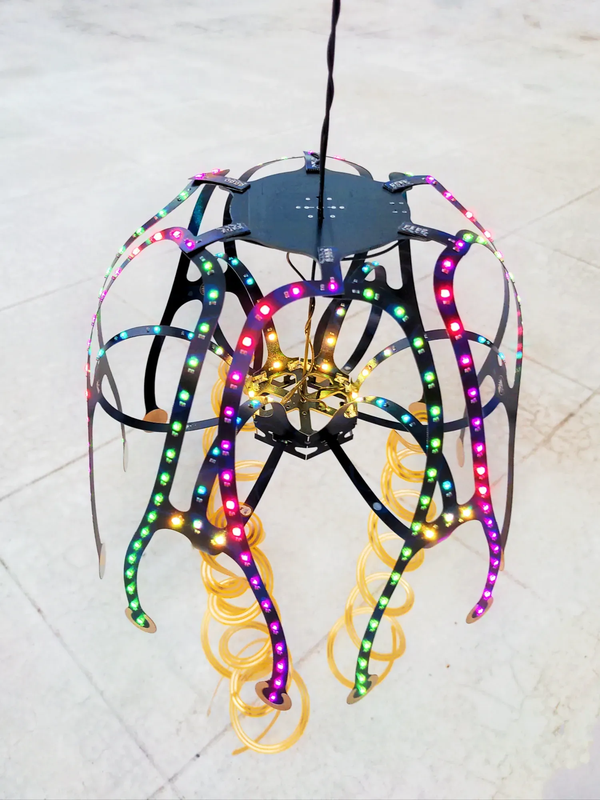

저는 항상 아름다운 해파리를 만들고 싶었습니다. 실제 해파리에 대해 이야기하자면, 그들은 바다를 우아하게 떠다니며 물살에 의해 쉽게 운반되는 매혹적인 생물입니다. 많은 사람들은 그들의 기발한 움직임과 매혹적인 외모에서 평화와 위안을 찾습니다.
그것이 저에게 독특한 것을 만들도록 영감을 주었고, 바다 대신 바람에 부드럽게 춤추는 바람 해파리를 만들기로 했습니다. 🌬️✨
바다 해파리의 가장 마법 같은 것 중 하나는 그들의 놀라운 색상입니다. 그들이 물속으로 올라갈 때, 그들의 몸은 아름다운 무지개를 닮은 멋진 색조로 반짝입니다. 🌈
그래서 저는, 왜 그 마법을 제 바람 해파리에 가져오지 않겠습니까? 다채로운 조명을 추가함으로써, 저는 실제 해파리의 매혹적인 빛을 재현하고 공중에서 화려하게 빛나게 만들 수 있습니다. 그 결과는 정말 숨막히게 아름답고 절대적으로 놀랍습니다! 💡
더 이상 지체하지 않고, 제가 이 아름다운 창작물을 어떻게 만들었는지 살펴보겠습니다. 😊

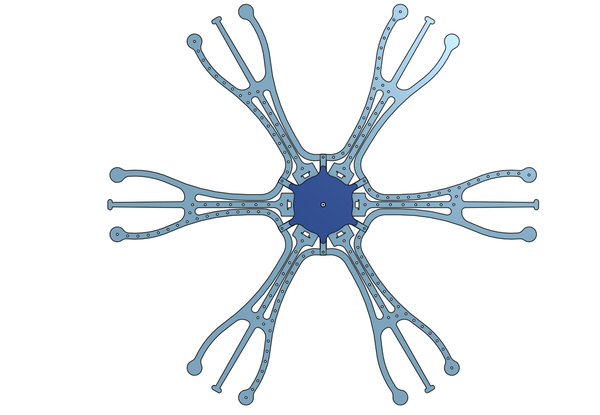

시작하기 전에 첫 번째 단계는 바람 해파리의 몸체를 디자인하는 것입니다. 이를 위해 해파리 모양의 정확한 CAD 모델을 만들어야 했습니다.
영감을 얻기 위해 온라인에서 찾은 여러 아름다운 해파리 이미지를 사용했습니다. 특히, 해파리의 우아한 형태를 완벽하게 포착한 얇은 종이로 만든 놀라운 디자인을 발견했습니다. 이러한 참고 자료는 사진 2, 3, 4, 5에서 확인할 수 있습니다.
이 참고 이미지를 사용하여 CAD 소프트웨어에서 디자인을 재현했습니다. 최종 CAD 모델은 사진 1에서 볼 수 있습니다.
(이 디자인에 사용된 2,3,4,5 참고 이미지는 인터넷에서 가져왔습니다.)

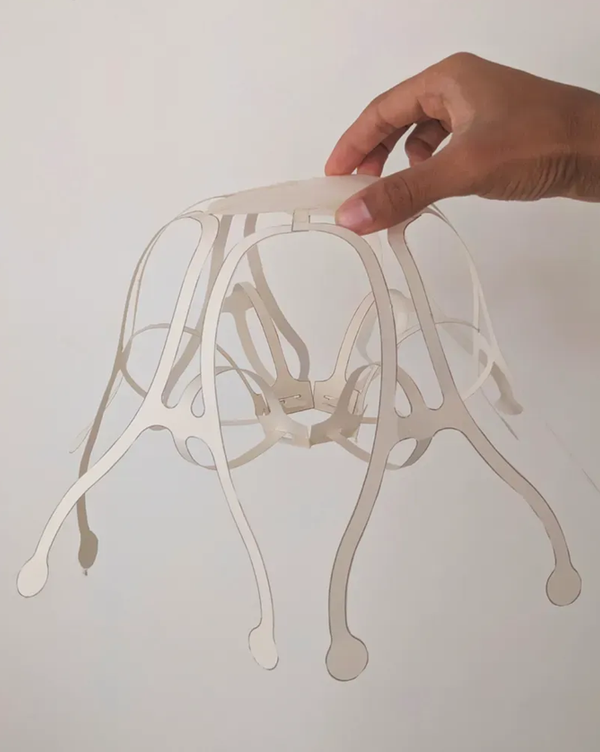

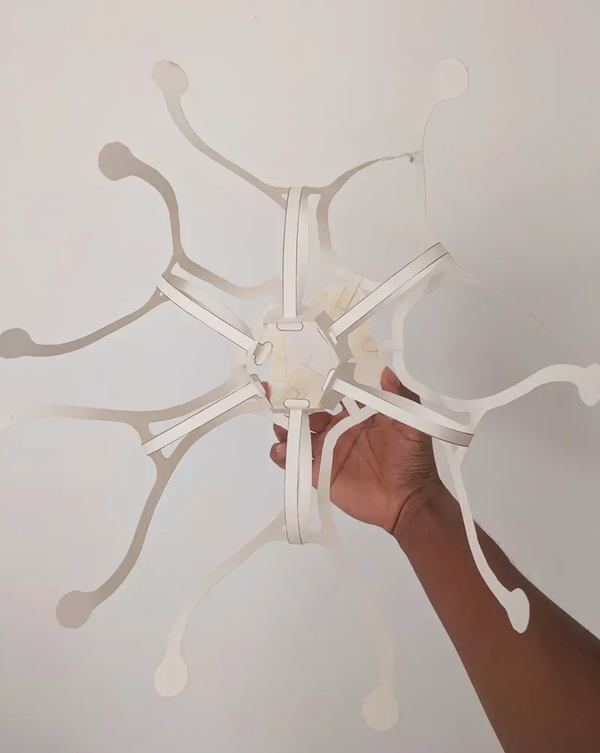

PCB를 제조하기 전에 CAD 디자인이 정확하고 모든 비율이 올바른지 확인하고 싶었습니다. 이를 위해 CAD 모델을 A4 용지에 인쇄하고, 그것을 판지에 붙여 빠른 프로토타입을 만들었습니다.
이 단계는 PCB 제작에 돈을 쓰기 전에 전체 디자인이 의도한 대로 작동할지를 검증하는 데 도움이 되었습니다. 결국, 보드가 제조된 후에 디자인 문제를 발견하는 것보다 초기 단계에서 문제를 잡는 것이 항상 더 좋습니다! 😊
이 단계는 모든 사람에게 절대적으로 필요하지는 않지만, 제가 이미 디자인을 직접 테스트했기 때문에 포함하고 싶었습니다. 그러나 이 단계가 여러분에게 아이디어를 줄 수 있고, 자신만의 버전을 만들고 싶다면 도움이 될 수 있기 때문에 여기에 포함했습니다.

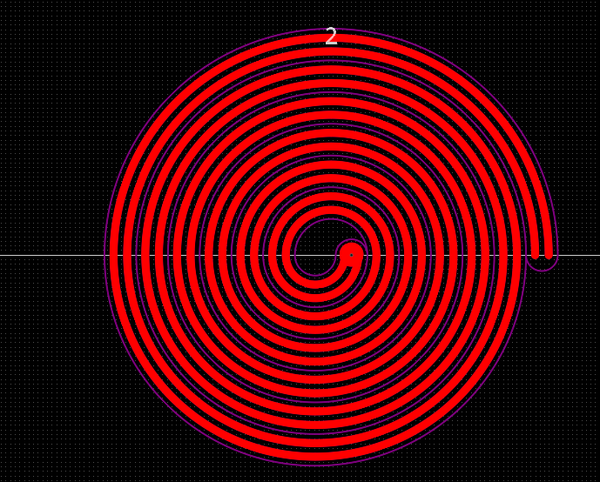

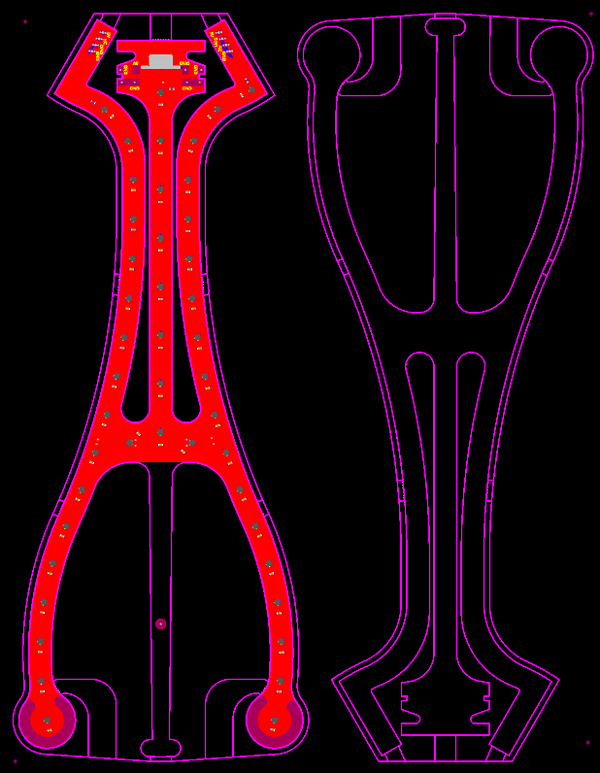

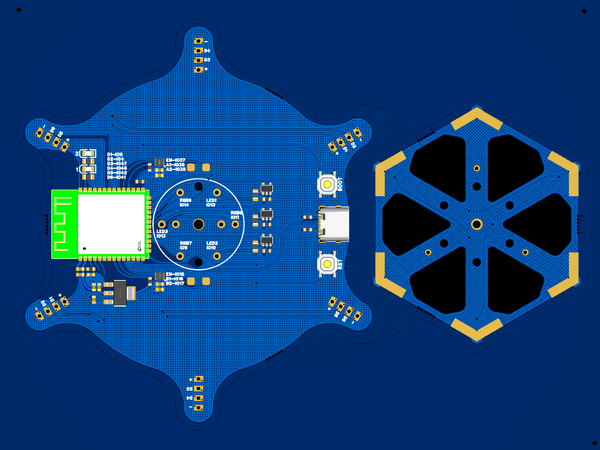

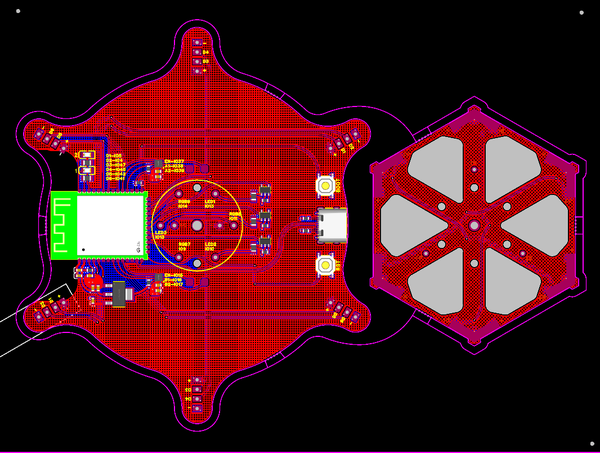

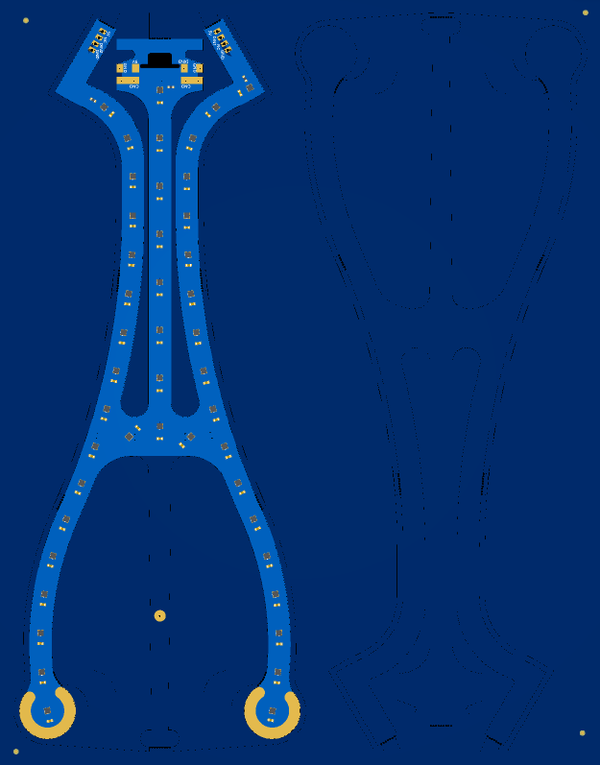

프로토타입을 이미 테스트했기 때문에 PCB 설계를 진행할 자신이 있었습니다. 완성된 PCB 레이아웃을 자세히 살펴볼 수 있도록 여러 장의 사진을 포함했습니다.
다음 단계는 PCB 제작 서비스를 이용하여 PCB를 제조하는 것입니다. 프로젝트에 필요한 전자 부품도 주문해야 합니다. PCB 설계 파일과 자재 명세서(BOM)를 포함한 모든 필수 프로젝트 파일을 다운로드할 수 있는 링크를 제공했습니다.
PCB 조립을 직접 하는 것이 불편하다면 걱정하지 마세요! 많은 PCB 제작 회사들이 PCBA (PCB 조립) 서비스도 제공합니다. 이 경우, 그들이 완성된 보드를 제조, 조립 및 직접 배송해 줄 것입니다. 📦✨
아래 링크 에서 모든 프로젝트 파일을 다운로드 할 수 있습니다.

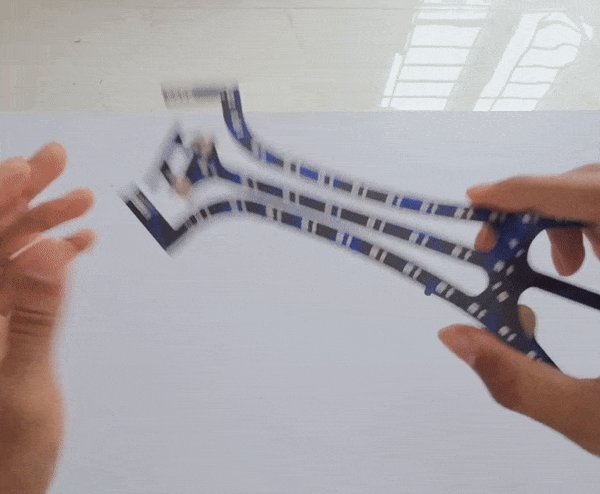

여기 제가 프로젝트를 위해 주문한 PCB가 있습니다. 얼마나 유연한지 볼 수 있도록 작은 GIF를 포함했습니다!
PCB를 주문할 때, 0.4 mm PCB 두께를 해파리 몸체 부분에 사용하는 것을 강력히 추천합니다. 이렇게 하면 촉수와 외부 몸체 부분이 자연스럽게 구부러져 바람 해파리가 훨씬 더 현실적인 외관을 갖게 됩니다. 그러나 메인 제어 보드는 구부릴 필요가 없으므로 표준 PCB 두께가 완벽하게 작동합니다.
이번 프로젝트를 위해 저는 흰색과 검은색 마감의 보드를 주문했습니다. 두 가지 모두 멋지지만, 개인적으로 검은색 PCB가 가장 멋져 보이며 완성된 해파리에 더 고급스러운 외관을 제공합니다. 🖤🪼
이제 PCB가 준비되었으니, 모든 것을 조립하는 재미있는 부분으로 넘어갈 시간입니다!

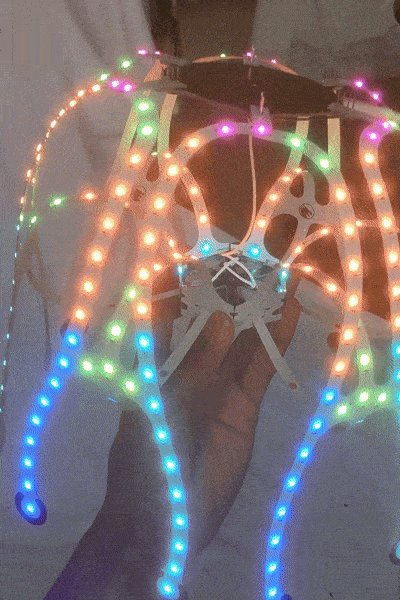

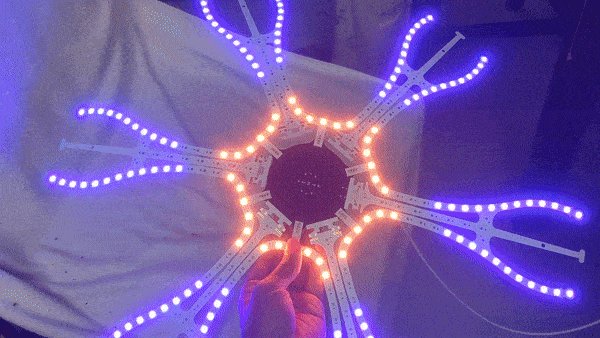

이것은 완전히 조립된 젤리피쉬 PCB입니다! 처음 보기에는 조금 복잡해 보일 수 있지만, 실제로는 보드가 눈앞에 있으면 꽤 간단합니다.
각 PCB에는 조립 과정을 훨씬 쉽게 만들어주는 마킹과 가이드라인이 포함되어 있으므로, 프로젝트를 조립하는 동안 물리적인 보드를 손에 두는 것을 강력히 추천합니다.

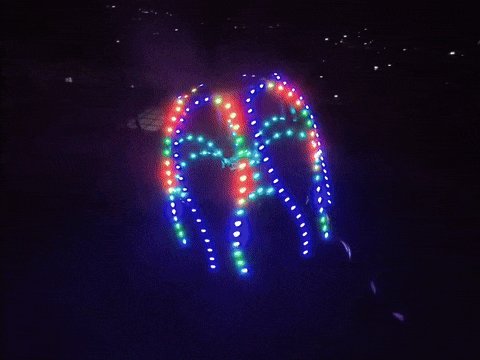

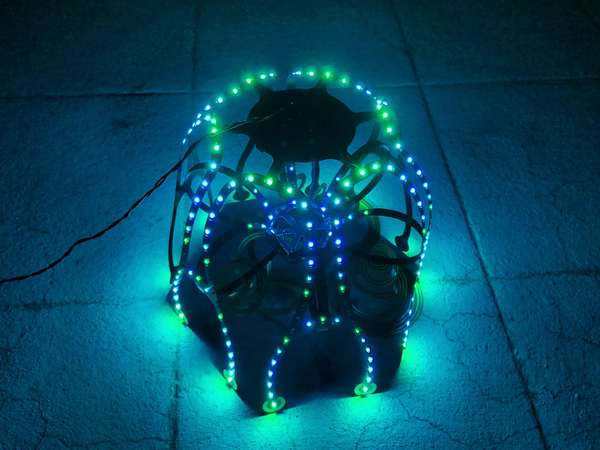

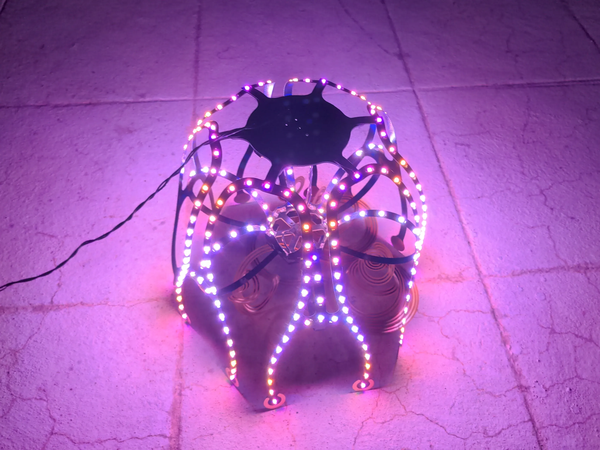

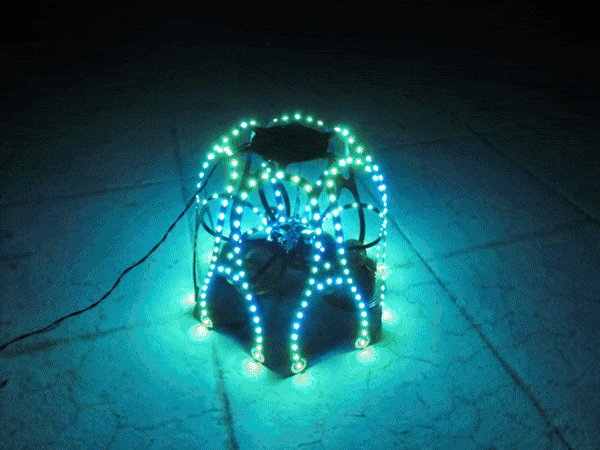

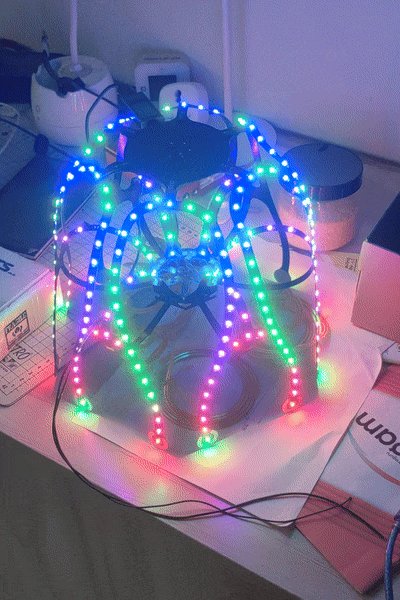

모든 것을 조립한 후, ESP32에 펌웨어를 업로드하고 처음으로 전원을 켰을 때 결과는 정말 놀라웠습니다! ✨🪼 여러분이 직접 볼 수 있도록 몇 장의 사진을 포함했습니다.
저는 흰색과 검은색 PCB 버전 모두를 사용하여 젤리피쉬를 테스트했습니다. 아마도 알 수 있겠지만, 검은색 PCB가 훨씬 더 좋아 보입니다. 무지개 조명 효과가 어두운 배경에 아름답게 돋보여 젤리피쉬에 진정한 마법 같은 외관을 부여합니다. 🌈
펌웨어로는 WLED를 사용하기로 선택했으며, 이는 조명 효과를 제어하는 것을 매우 쉽게 만들어줍니다. 아래에 WLED를 다운로드하고 더 많은 정보를 배울 수 있는 링크를 포함했습니다.

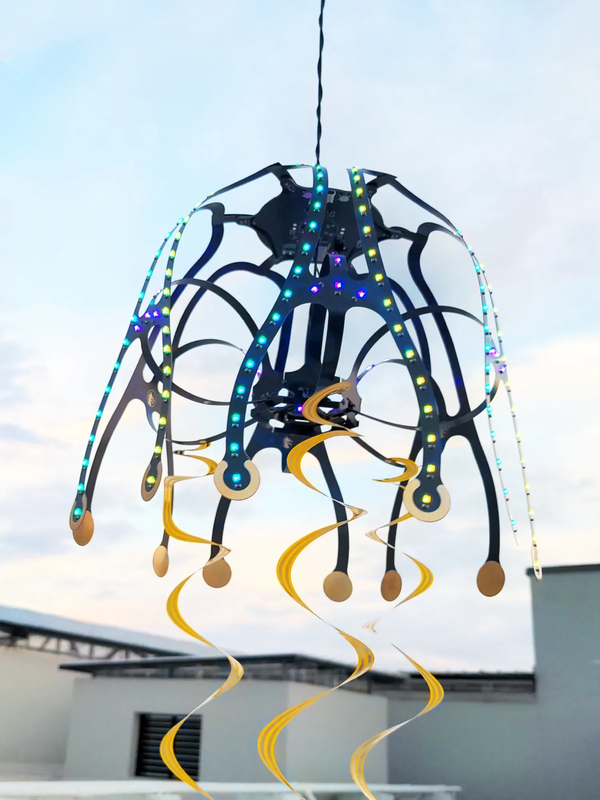

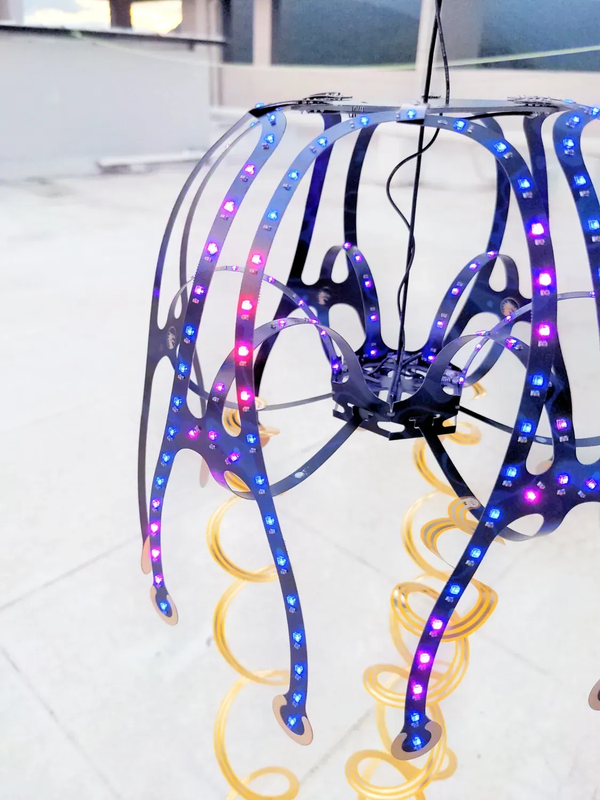

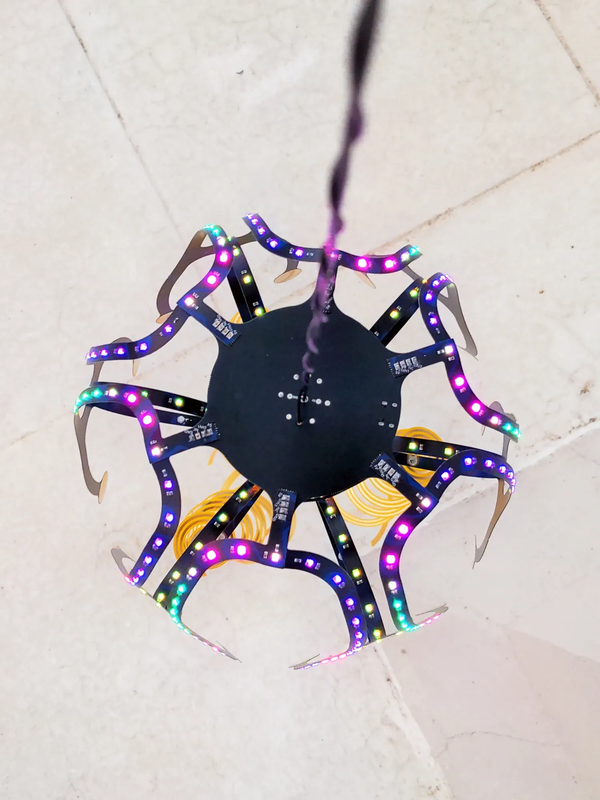

프로젝트를 마치기 위해, 쉽게 걸 수 있도록 상단에 작은 와이어를 부착하여 바람에 자연스럽게 흔들릴 수 있게 했습니다. 많은 디자인 반복과 수많은 작업 시간을 거쳐 최종 결과를 보는 것은 정말 보람 있었습니다.

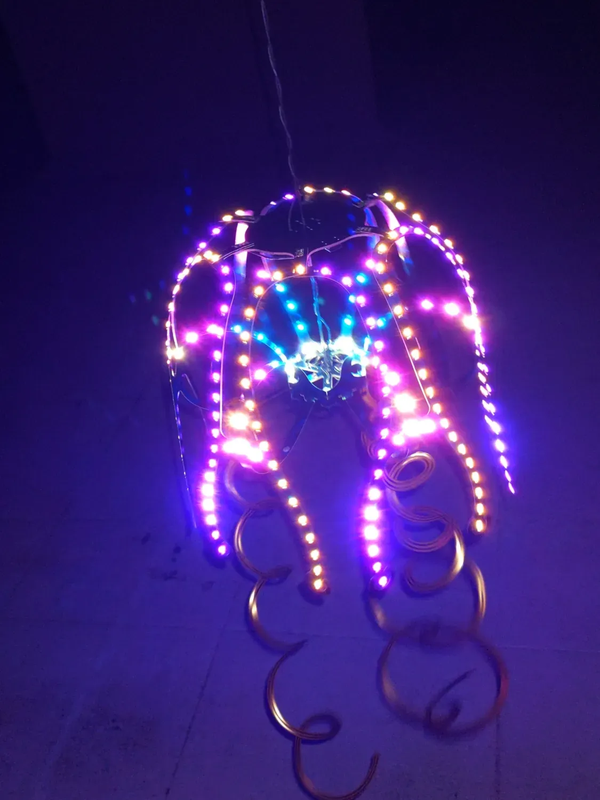

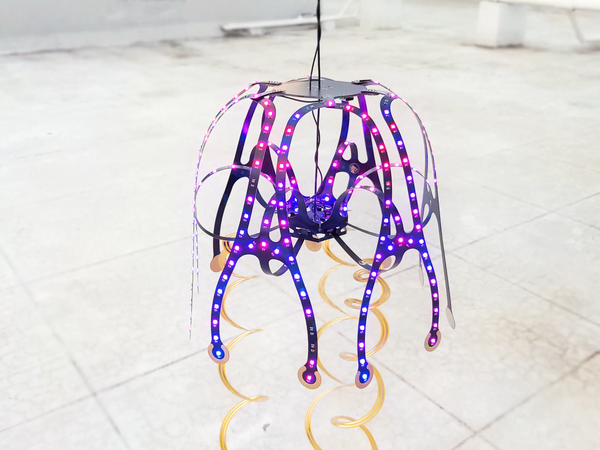

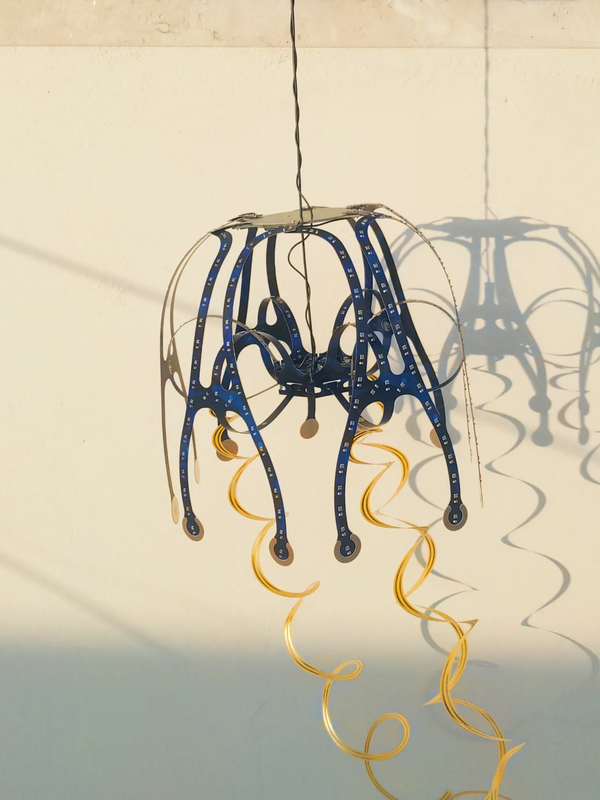

이것은 제가 어느 저녁에 촬영한 사진들인데, 정말 그 아름다움을 다 담지 못했습니다! 바람 해파리는 낮에도 아름답게 보이며, 부드럽게 바람에 춤추며 생생한 색상을 드러냅니다.
이 프로젝트에서 제가 가장 좋아하는 것 중 하나는 그 생동감입니다. 바람에 따라 움직일 때, 흐르는 조명은 매혹적인 효과를 만들어내어 거의 살아있는 것처럼 보입니다. 🌈💨
어두운 후의 모습을 볼 수 있도록 아래에 몇 장의 야경 사진도 포함했습니다. 그때 바람 해파리는 정말 생동감 있게 빛나는 다채로운 LED가 환하게 빛나며 마법 같고 눈길을 끄는 디스플레이를 만듭니다.
바람에 부드럽게 떠다니는 밤의 바람 젤리피시가 얼마나 아름다운지 살펴보세요.
그의 빛나는 색상은 꽤 먼 거리에서도 볼 수 있어, 정말 눈길을 끄는 장식이 됩니다. 바람에 흔들리는 모습을 보는 것은 설명하기 힘든 마법 같은 분위기를 만들어내며, 정말 직접 보아야 합니다!
이 프로젝트를 만드는 것이 저에게 즐거웠던 만큼 여러분도 즐기셨기를 바랍니다. 만약 여러분만의 바람 젤리피시를 만들기로 결정하신다면, 여러분의 버전을 보고 싶습니다.
질문이 있거나, 제작 과정 중 도움이 필요하시거나, 결과를 공유하고 싶으시다면 언제든지 댓글을 남기거나 메시지를 보내주세요. 즐거운 제작 되세요! 😊
