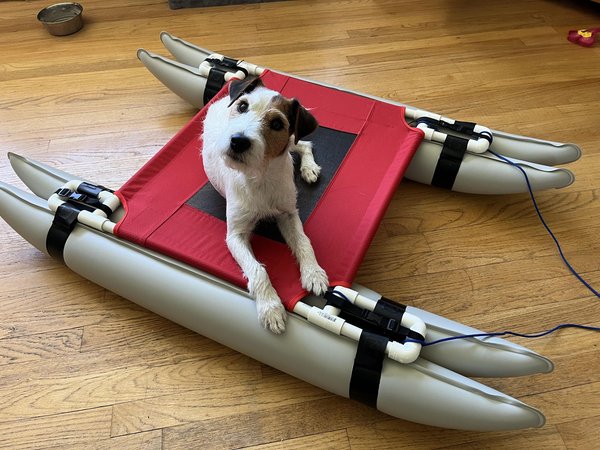

중서부의 따뜻한 여름 달에는, 내 개와 함께 집을 나가는 내가 가장 좋아하는 방법 중 하나는 그를 데리고 플라이 낚시를 하는 것입니다. 나는 종종 지역의 작은 개울가에서 낚시를 하고 그를 허리 벨트에 묶어두지만, 더 더워지면 물속에 있는 것을 선호합니다(보통 시원하게 유지하기 위해 젖은 상태로 걷습니다). 그는 작은 개(잭 러셀 테리어)라서 나와 함께 물속에 들어가기에는 너무 작기 때문에, 나는 그가 나와 함께 물에서 즐거운 시간을 보낼 수 있도록 내 허리 벨트에 연결된 드래그 라인에 고정된 작은 카타마란 스타일의 보트를 만들었습니다. 물이 깊지 않으면 그가 뗏목에 쉽게 오르고 내릴 수 있어, 물고기를 확인하고 강에서 식힐 수 있는 충분한 기회를 가집니다.
위의 비디오는 내가 만든 첫 번째 버전의 도가마란을 보여주며, 내 딸의 개인 로티가 사용하고 있고, 내 개 찰리는 내 팩래프트에 타고 있습니다. 나는 도가마란이 더 작고 가볍고 차에서 강으로 옮기기 쉬워서 두 번째 도가마란을 만들기로 결정했습니다. 내 딸이 우리의 외출에 함께할 때 사용할 수 있도록 말이죠. 여기서 누군가가 이런 것을 만드는 데 관심이 있을까 봐 그 과정을 기록하기로 했습니다.
상대적으로 저렴합니다(약 90달러 미국) 그리고 개 침대의 천을 재활용하면 만들기 매우 쉽습니다. 나는 지난 두 여름 동안 하나를 사용해왔고, 매우 내구성이 뛰어난 것으로 입증되었습니다. 내 개는 어깨에서 약 15인치 높이이며 약 18파운드의 무게가 나가고, 나는 이것이 이 수공예의 상한선에 가까운 것이라고 말할 수 있습니다.

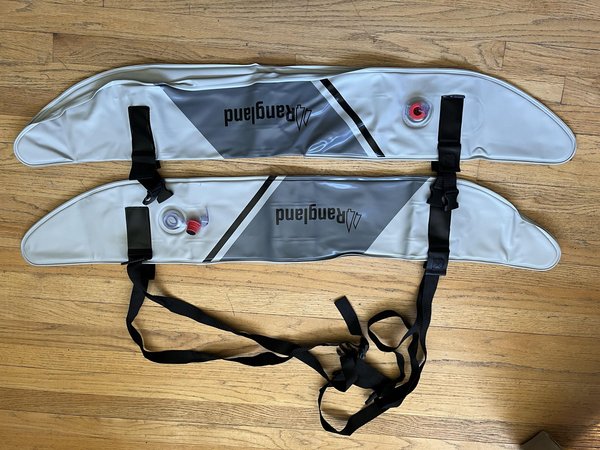

내 도가마란은 아마존에서 구입한 SUP 안정기 플로트 한 쌍으로 만들어졌으며, 현재 가격은 약 40달러입니다. 내가 처음 사용한 것들은 더 저렴했고, 이 프로젝트에 보여진 것보다 약간 더 컸습니다. "트램폴린"은 첫 번째 버전에서 25달러짜리 개 침대의 천을 사용했지만, 여기 보여진 것에서는 초경량 개 침대에서 남은 천으로 직접 트램폴린을 만들었습니다(이곳 Instructables에서도 설명되어 있습니다). 이 설명서에서는 처음부터 트램폴린을 만드는 방법을 다루지 않을 것입니다. 개 침대를 사용하는 것이 거의 비슷한 가격일 것이고 확실히 훨씬 더 쉽기 때문입니다. 프레임은 10피트 길이의 1/2인치 PVC 파이프와 몇 개의 T자 및 엘보 피팅으로 만들어졌습니다. 또한 프레임 끝/수상 보유 장치를 고정하기 위해 클립이 있는 15mm 너비의 스트랩을 사용했지만, 나사를 사용하거나 패러코드로 고정할 수도 있고, SUP 안정기에서 제거한 스트랩과 클립을 재사용할 수도 있습니다. 나는 내 스트랩을 더 작게 만들고 싶었고 재료가 손에 있었기 때문에 그렇게 하지 않았습니다.

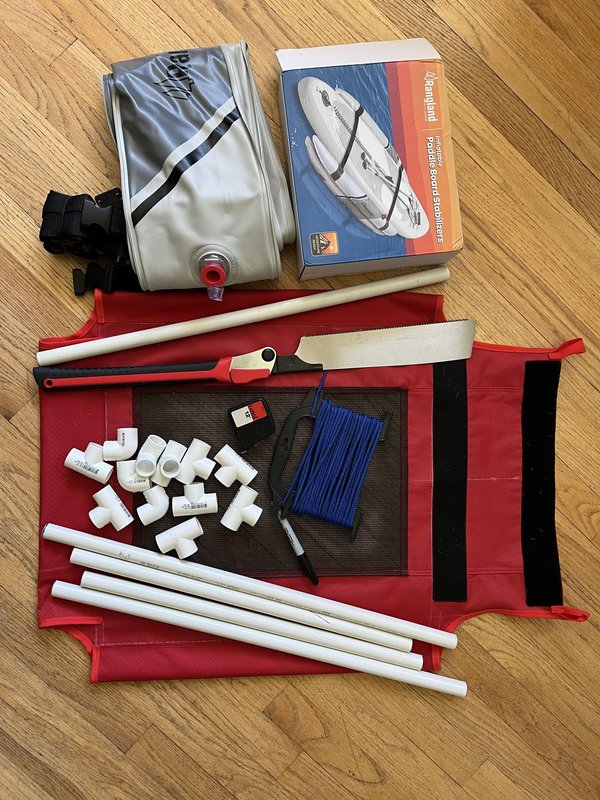

이것을 만들기 위해 필요한 목록입니다:
도구로 필요한 것은 다음과 같습니다:

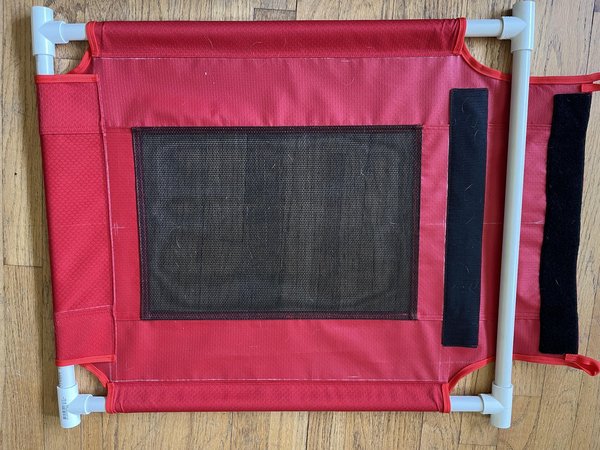

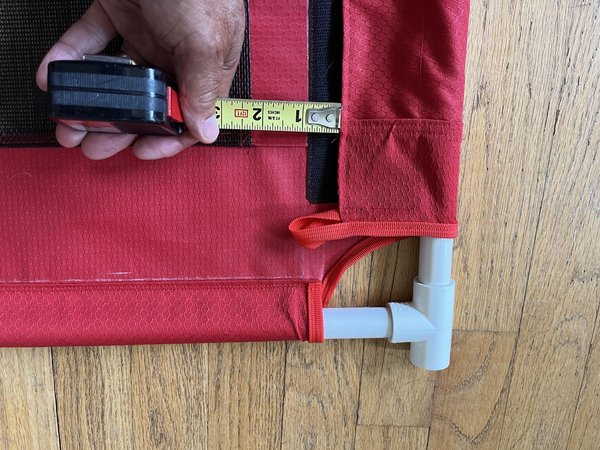

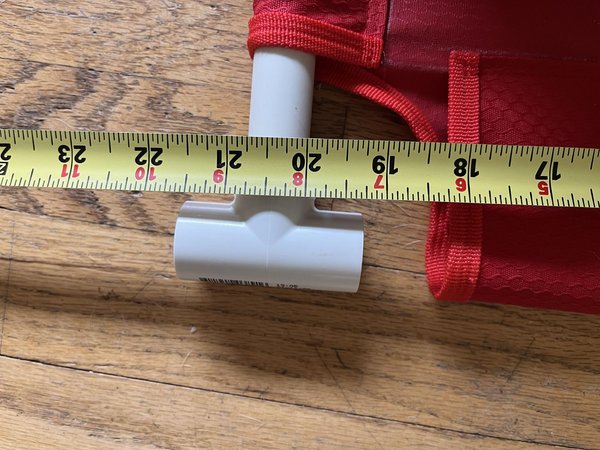

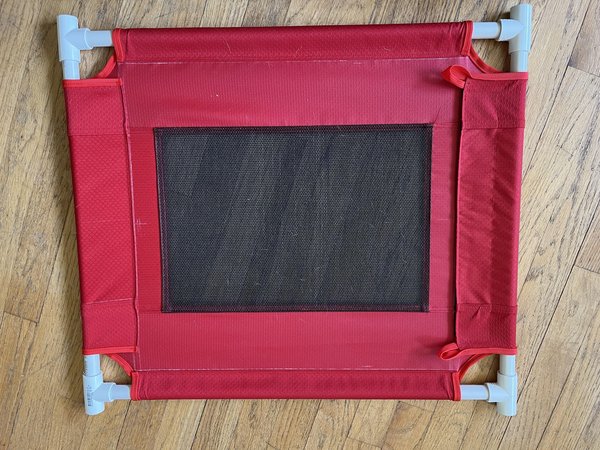

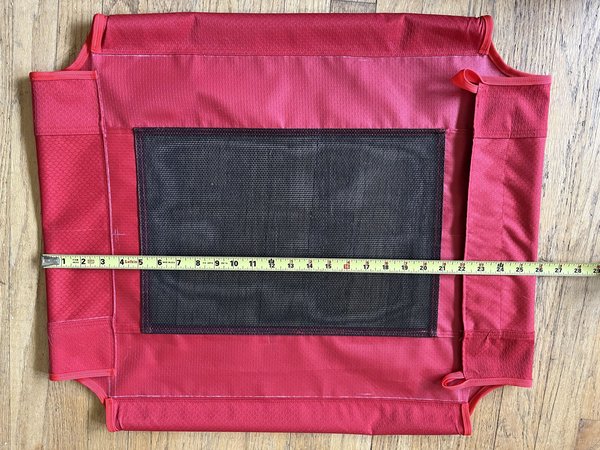

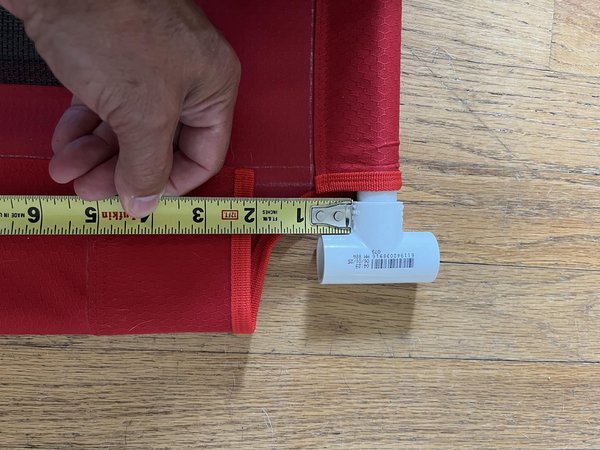

프레임 크기를 결정하는 가장 쉬운 방법은 개 침대와 함께 제공된 프레임의 치수를 측정하고 PVC 조각을 잘라서 동일한 크기의 프레임을 만드는 것입니다. 프레임이 없는 경우 다음과 같이 진행할 수 있습니다:

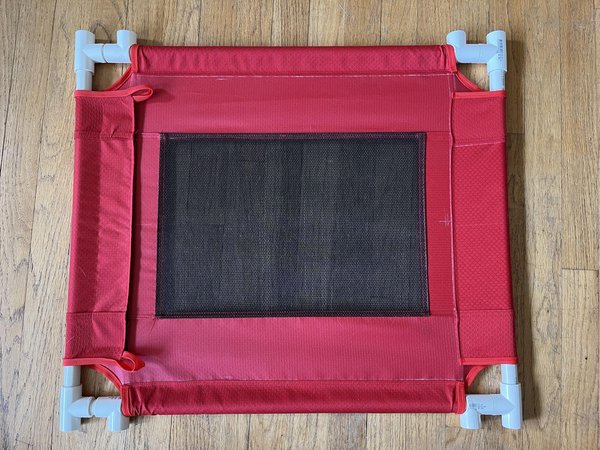

프레임이 침대에 제대로 맞으면, 이제 트램폴린 프레임을 부유체에 부착하는 방법을 작업할 준비가 거의 완료되었지만, 먼저 SUP 안정 장치를 준비하여 부유체로 사용할 수 있도록 해야 합니다.

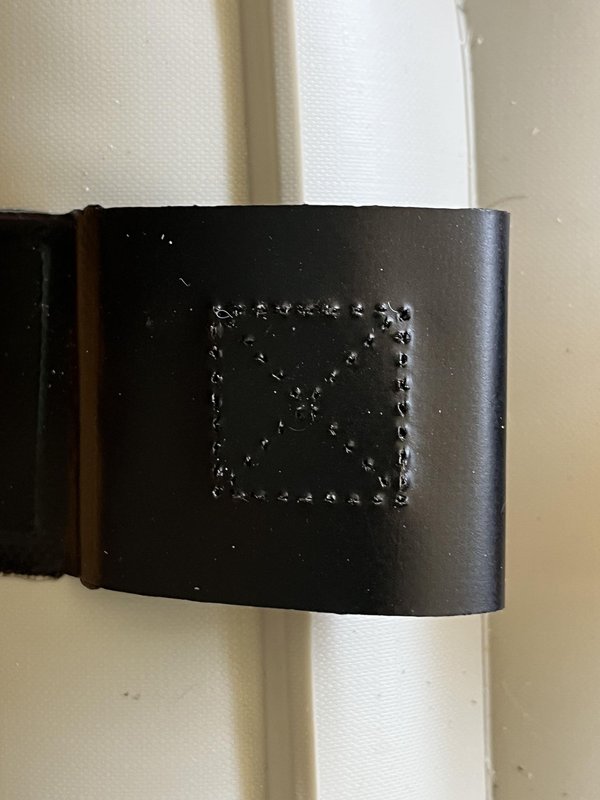

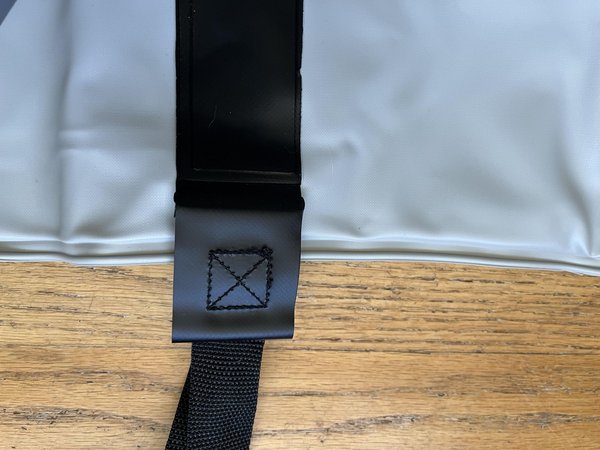

나는 내 도가마란을 SUP 안정장치의 PVC 패브릭 루프를 사용하여 폰툰을 프레임에 부착하도록 설계했지만, 이를 위해서는 부유물의 앞과 뒤에 결합된 PVC 루프에 바느질된 스트랩을 제거해야 합니다. 나는 PVC 루프를 손상시키지 않고 모든 바느질을 제거하기 위해 실리프터를 사용했습니다. PVC 패브릭 쪽에서 바느질을 제거하기 위해 실리프터로 조심스럽게 작업하세요(더 쉽습니다). 나는 실리프터의 끝을 각 바느질의 중간 부분에 있는 실 아래에 넣고, 각 바느질 루프 아래에서 실을 끌어내며 모서리 쪽으로 작업하는 것이 가장 쉬웠습니다. 모든 뒷면 실을 끌어낸 후에는 폴리에스터 스트랩을 PVC에서 분리할 수 있어야 하며, 위의 마지막 사진과 같이 PVC 루프만 남게 됩니다.

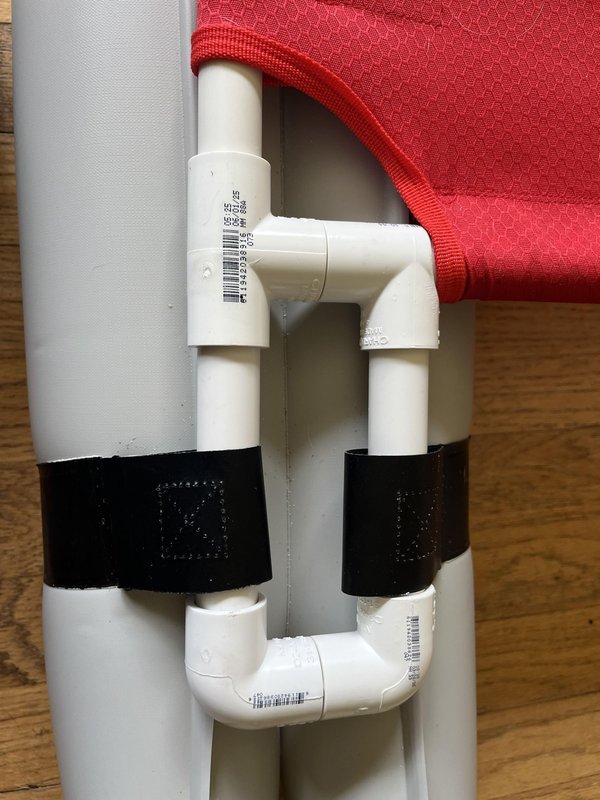

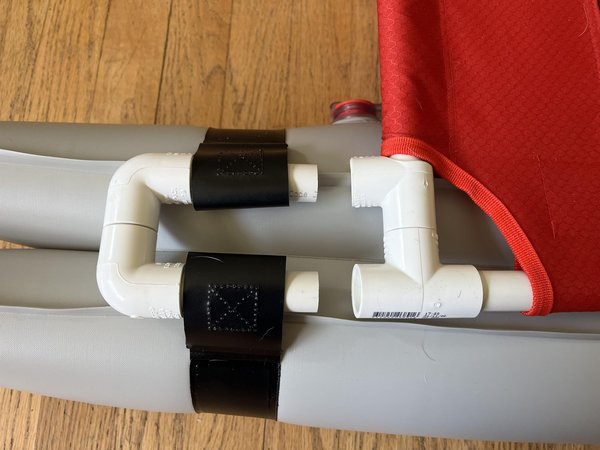

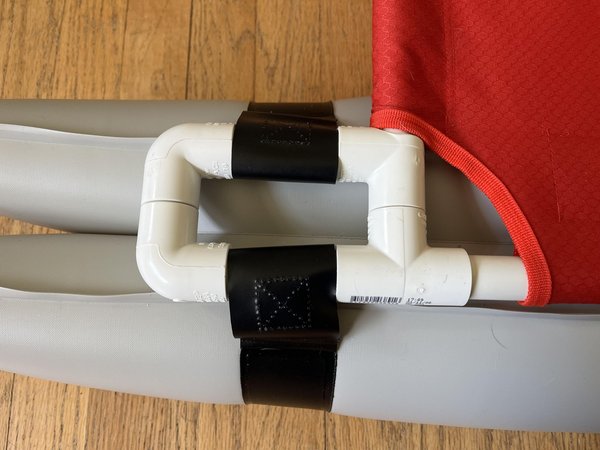

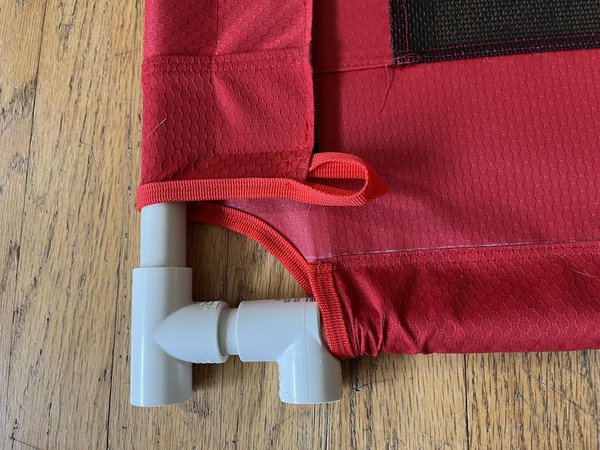

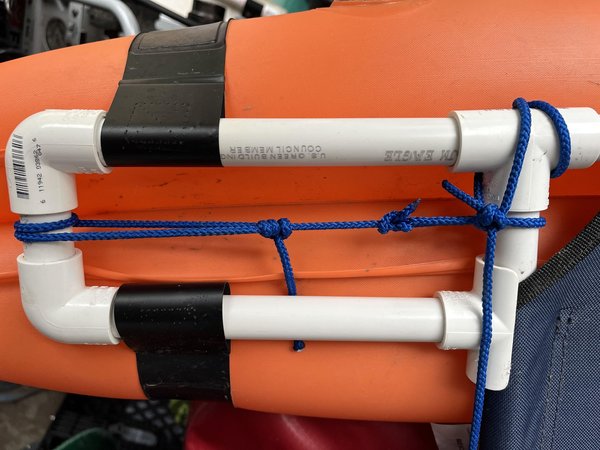

침대 프레임은 PVC 루프를 함께 당기고 주요 프레임 아래에 폰투온을 고정하기 위해 4개의 작은 프레임으로 폰투온에 부착됩니다. 나는 이 프레임의 크기를 조정하여 트램폴린 프레임이 중앙 뒤쪽에 위치하도록 하여 개의 무게가 뒤쪽에 있도록 했습니다. 이는 개마란이 더 잘 움직이도록 도와주며, 특히 내가 낚시를 하고 있을 때, 뗏목 위에 있는 개가 가능한 한 액션에 가까이 있도록 하고 싶어합니다. 이 버전에서는 PVC 루프 사이의 거리가 충분히 작아서 폰투온 부착 프레임의 내부 부분을 주요 프레임 위로 슬라이드할 수 있도록 수정한 T-커넥터로 연결할 수 있었습니다. 첫 번째 버전에서는 루프가 훨씬 멀리 떨어져 있었기 때문에 주황색 폰투온이 있는 사진에 표시된 다른 접근 방식을 사용해야 했습니다. 이 버전에서는 프레임 튜브를 단순히 짧게 만들고 그 뒤에 매우 짧은 길이의 파이프가 있는 전체 T-커넥터를 사용할 수도 있다는 것을 깨달았습니다. 따라서 그 접근 방식도 사용할 수 있습니다. 어쨌든, 폰투온 부착 프레임을 만드는 방법은 다음과 같습니다.

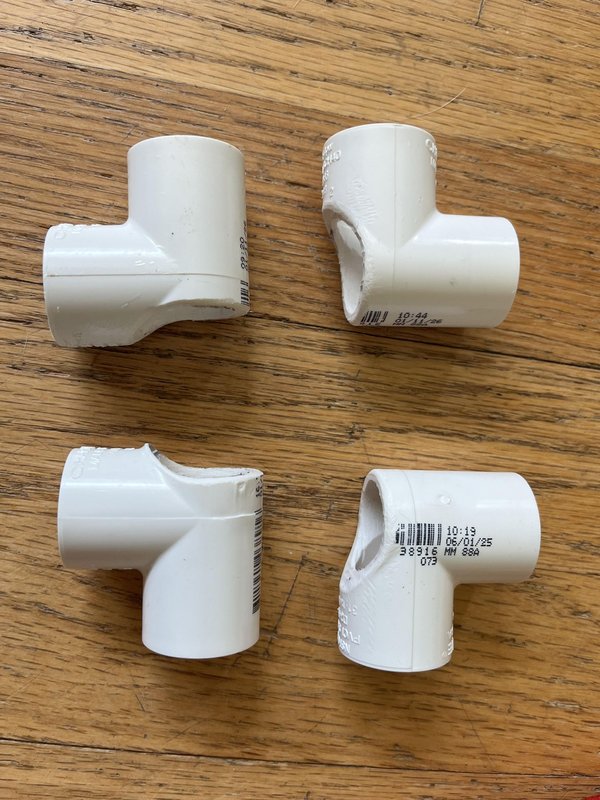

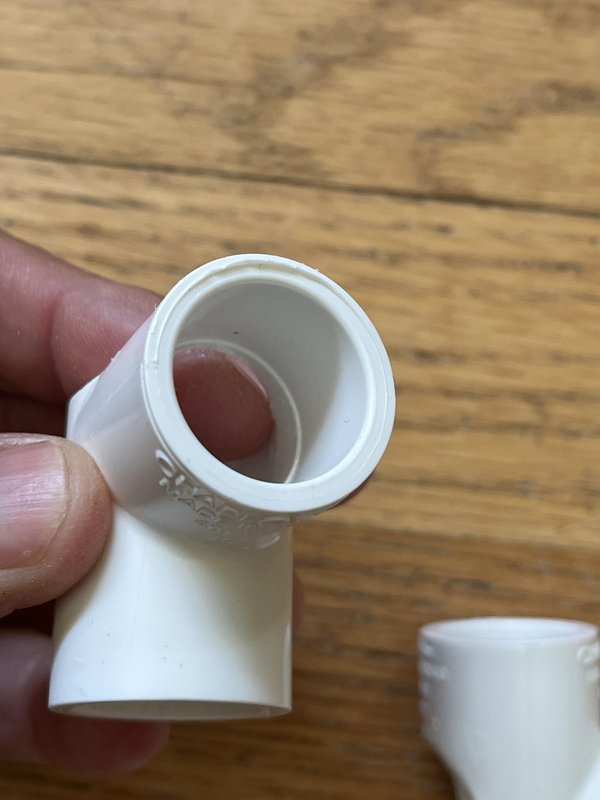

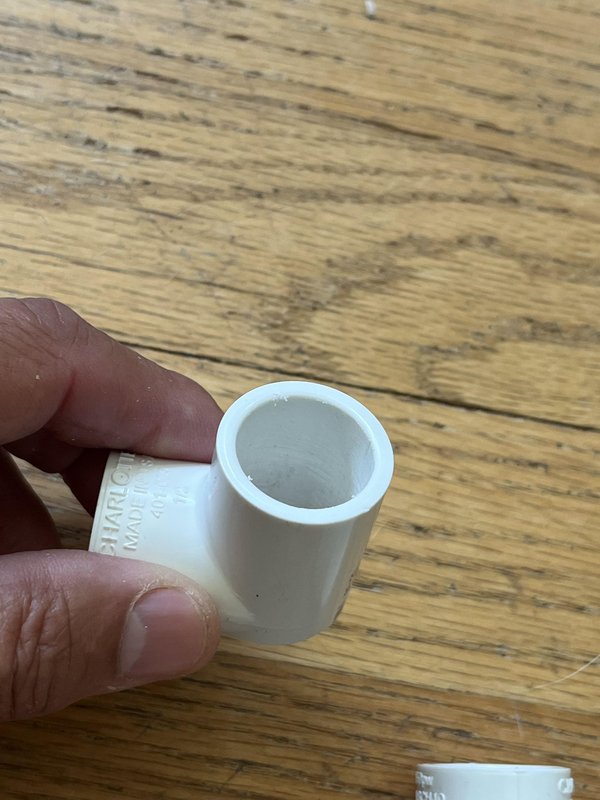

부착 프레임의 내부 파이프를 고정할 수 있도록 4개의 T-커넥터를 수정하는 것으로 시작합니다.

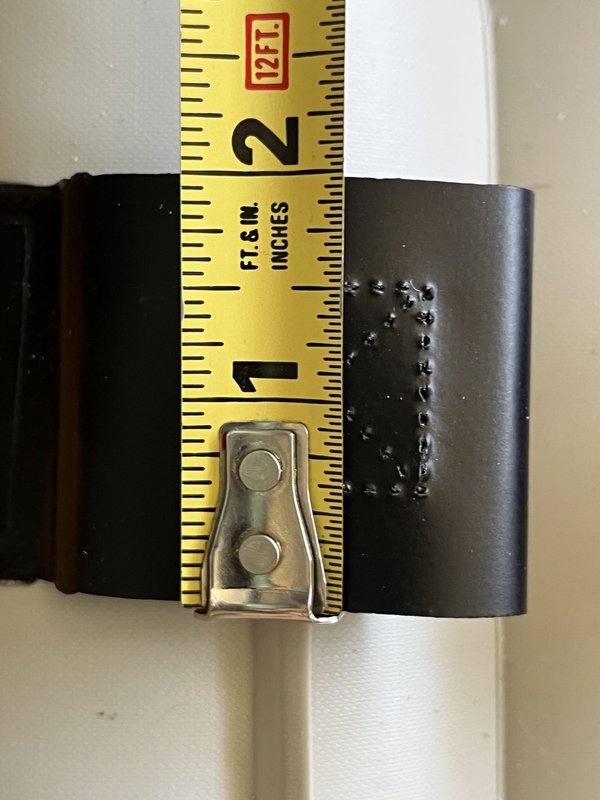

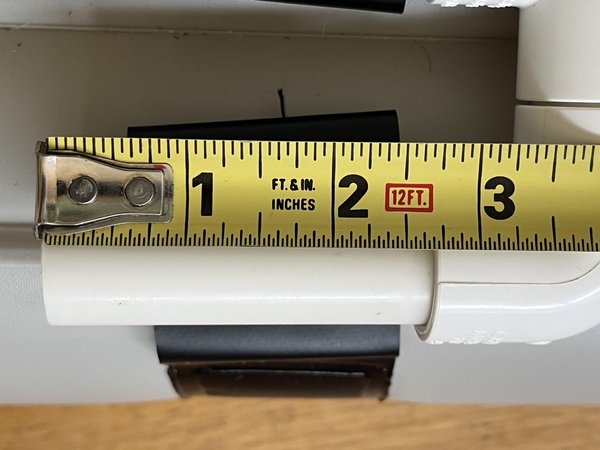

이제 PVC 루프의 너비를 측정하고 스트랩이 커넥터 사이의 PVC 파이프 위에 놓일 수 있도록 뒷쪽 폰투온 부착 프레임을 만듭니다. PVC 파이프가 커넥터 안으로 약 5/8” 들어가므로 파이프는 PVC 루프 재료의 너비보다 1-1/4” 더 길게 잘라야 한다는 점을 염두에 두세요.

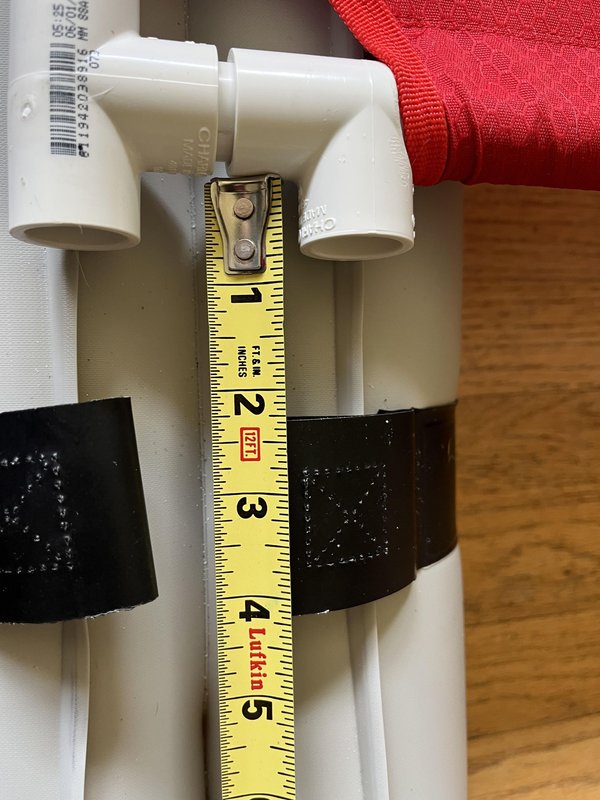

뒷쪽 부착 프레임이 만들어지면 각 폰투온의 뒷쪽 PVC 루프를 통해 삽입하여 앞쪽 폰투온 부착 프레임의 크기를 측정할 수 있습니다. 측정을 완료하고 앞쪽 부착 프레임을 만든 후, 모든 것을 조립하여 맞는지 확인합니다. 모든 것이 잘 보이면, 나는 폰투온 부착 프레임의 외부 부분만 접착하여 각 프레임을 주요 프레임에 하나의 유닛으로 부착할 수 있도록 했지만, 프레임을 쉽게 분리하여 폰투온과 프레임 조립체를 분리할 수 있으며 전체 개마란을 완전히 분해할 수 있습니다.

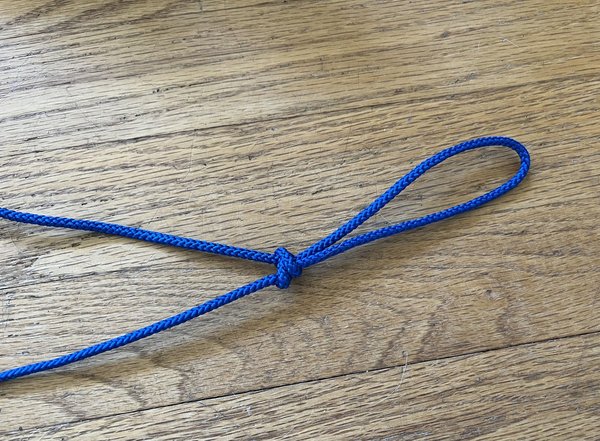

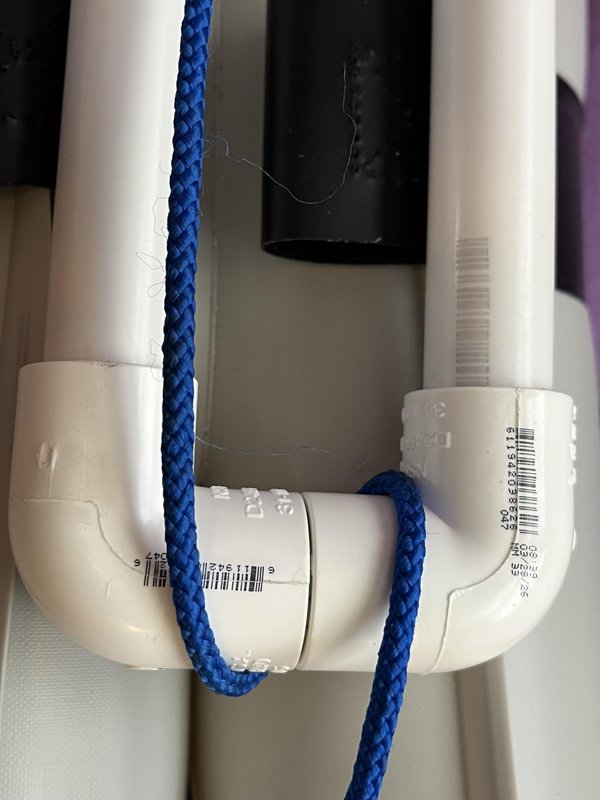

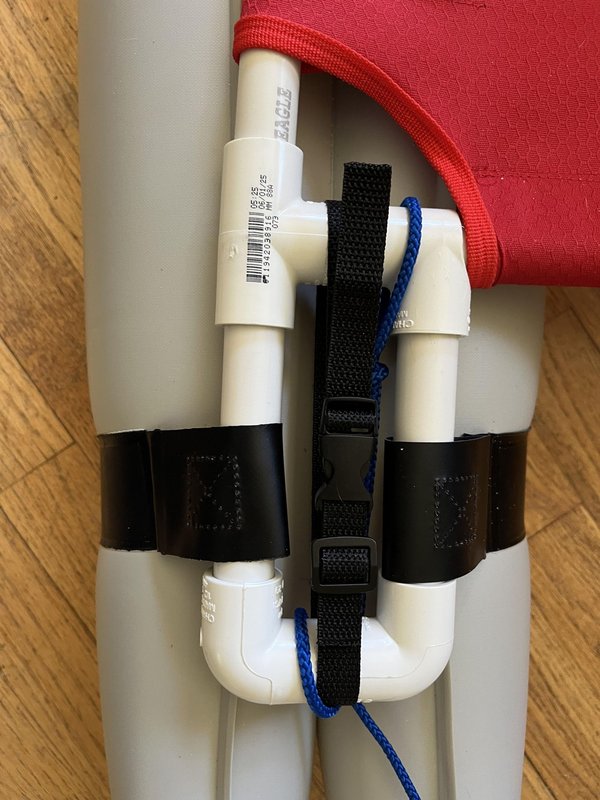

나는 다음과 같이 패러코드로 견인 하네스를 만들었습니다.

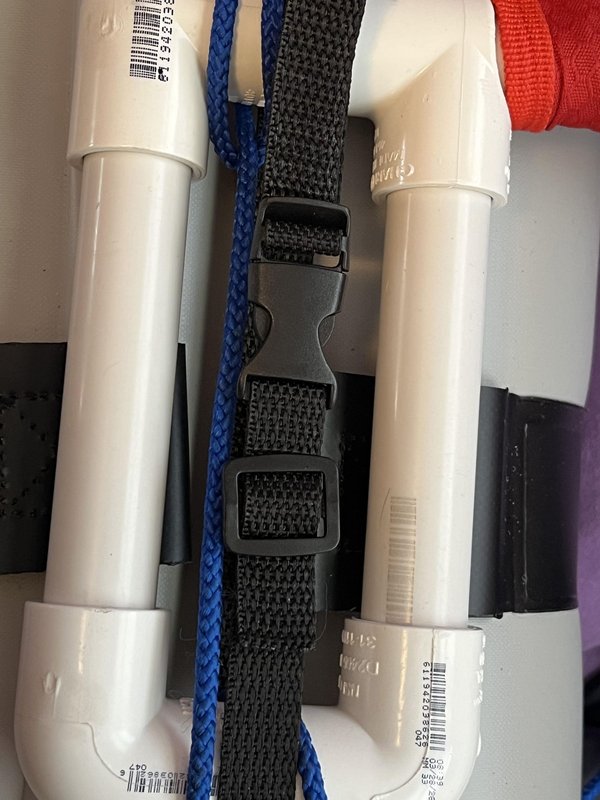

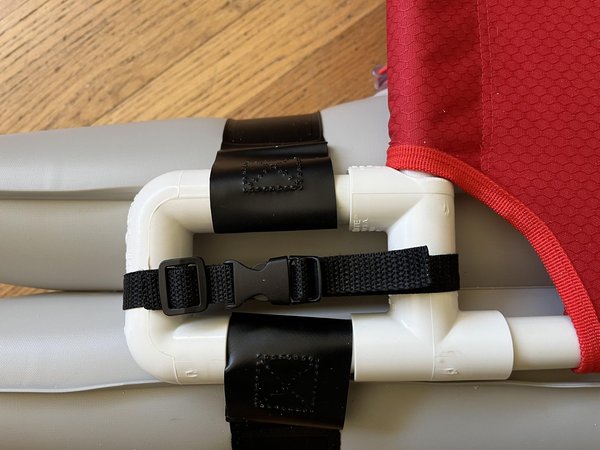

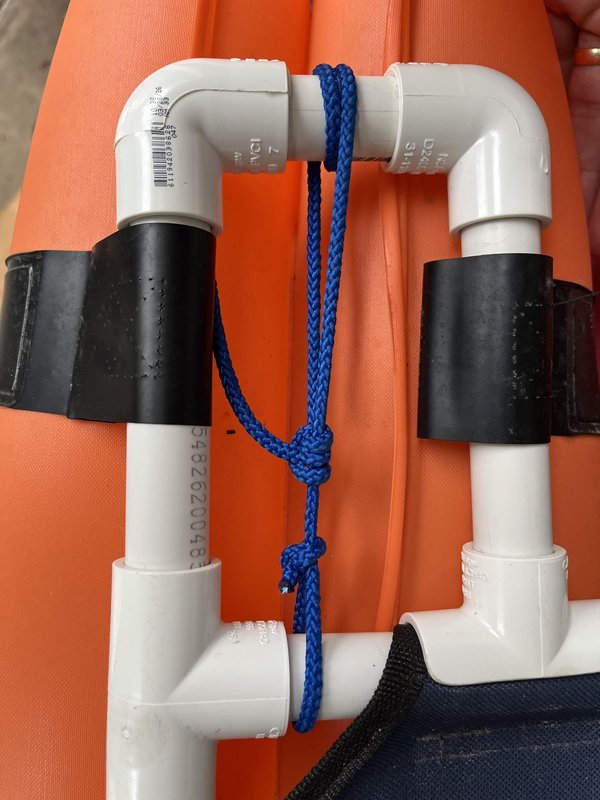

폰툰 부착 프레임이 트램폴린 프레임에 시멘트로 고정되어 있지 않기 때문에, 폰툰 프레임을 트램폴린 프레임에 고정할 다른 방법이 필요합니다. 내가 만든 첫 번째 버전에서는 패러코드를 사용하여 트램폴린 프레임 주위에 보울라인을 묶고 각 부착 프레임의 앞쪽에 잠금 슬립 매듭을 묶었습니다. 그러나 15mm 스트랩 재료와 클립이 있었기 때문에 이번에는 스트랩과 클립을 사용하여 더 세련된 모양을 주기로 결정했습니다. 각 프레임을 위한 스트랩을 만들기 위해, 클립의 한 부분을 D링을 사용하여 스트랩 끝에 고정한 다음, 부착 프레임과 트램폴린 프레임 주위에 감을 수 있을 만큼의 스트랩을 측정하고 몇 인치의 여유를 남깁니다. 잘라낸 후 스트랩 끝이 풀리지 않도록 녹여주세요. 스트랩의 다른 끝을 조임 슬롯이 있는 클립에 통과시킨 후, 스트랩을 부착 프레임과 트램폴린 프레임 주위에 감고, 함께 클립한 다음, 조임 슬롯에서 나오는 스트랩 끝을 잡아당겨 스트랩을 조입니다. 이렇게 하면 부착 프레임을 트램폴린 프레임에 고정할 수 있지만, 프레임을 쉽게 분해할 수 있도록 제거할 수 있습니다.

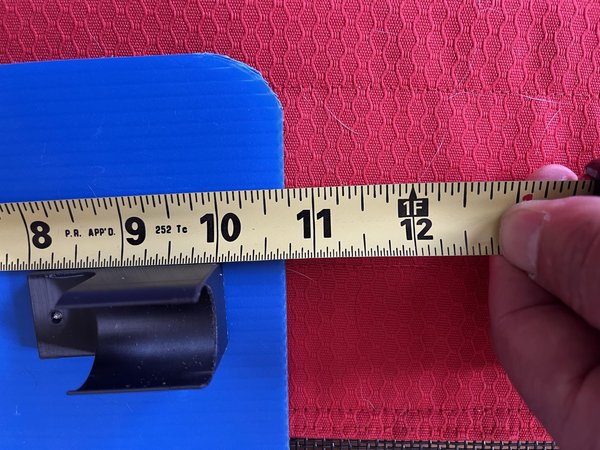

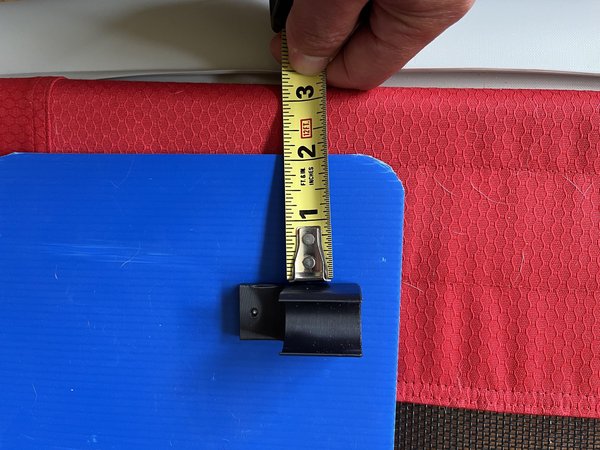

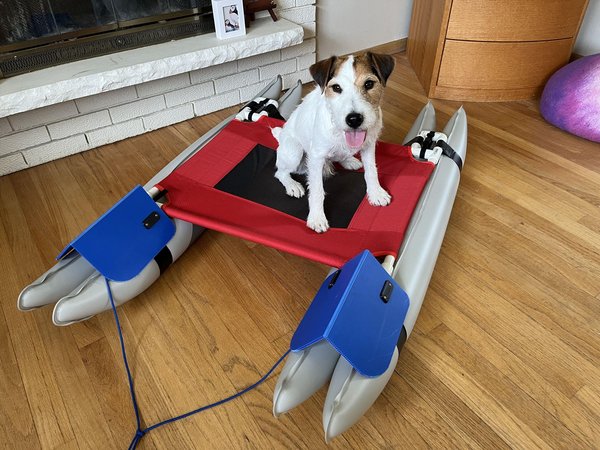

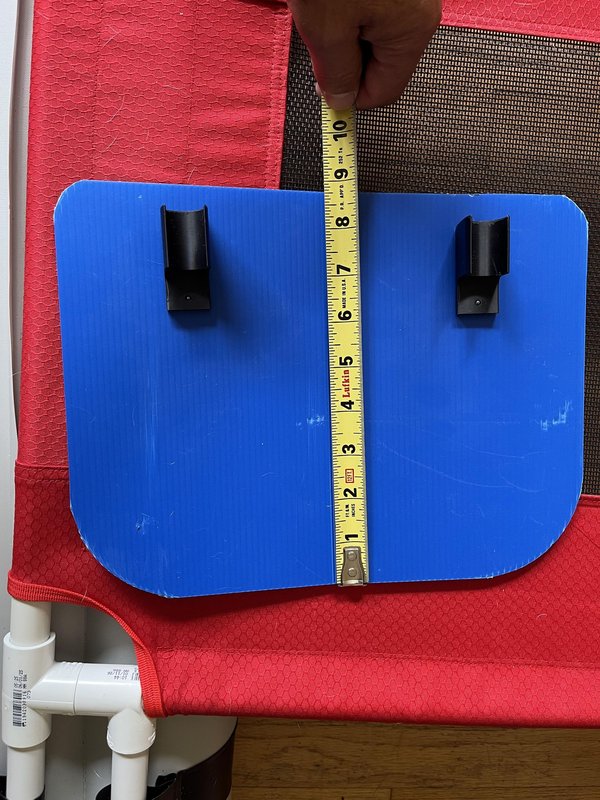

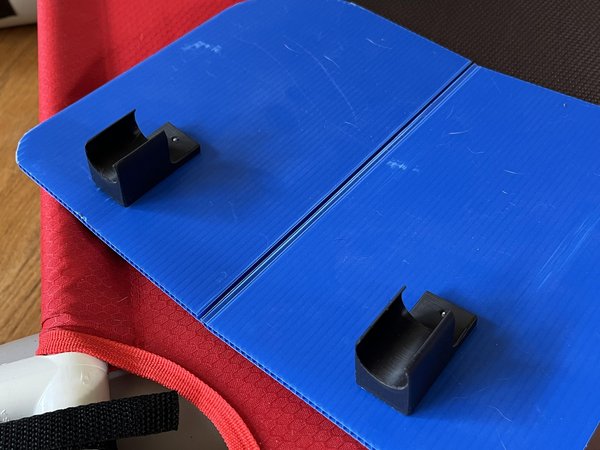

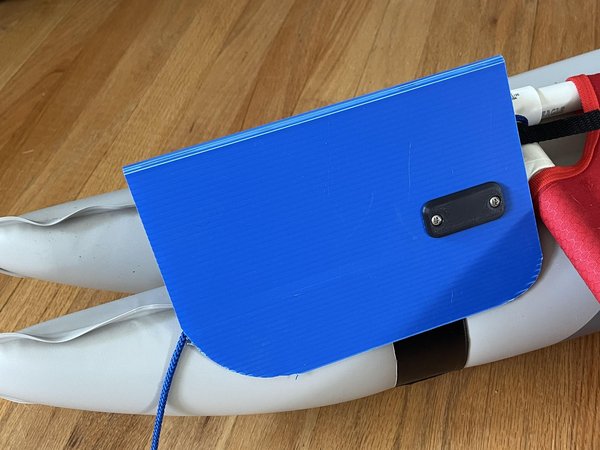

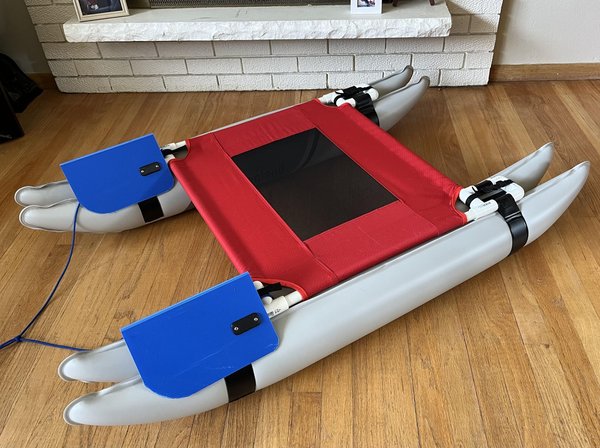

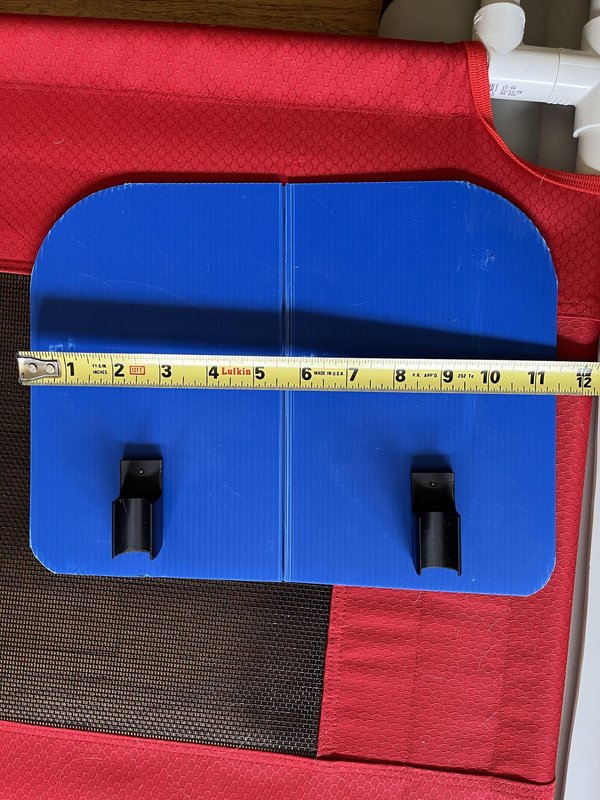

내 개와 딸의 개가 낚시에 너무 흥분해서 폰툰 앞쪽에 서려고 하기 때문에, 이번 도가마란 버전에서는 폰툰을 덮기 위해 쐐기 모양의 "방패"를 추가하여 이를 방지하기로 결정했습니다. 이 방패는 한쪽에서 중간으로 잘린 골판지 플라스틱의 직사각형입니다. 그런 다음 스테인리스 스틸 팬헤드 나사로 방패에 부착되는 4개의 클립을 설계하고 3D 프린팅했습니다. 이 나사는 반대편에 있는 보강 "백커"에 고정되어 있습니다. 자신의 설정에 맞는 방패를 만들 수 있지만, 시작점을 제공하기 위해 내 방패의 치수 사진을 포함했습니다. 자신의 부품을 인쇄하는 데 사용할 수 있는 3D 모델 파일도 포함했습니다.
