잭 스켈링턴은 제가 가장 좋아하는 할로윈 영화 중 하나에 등장하는 주인공입니다. 그는 할로윈을 가장 잘 대표하는 캐릭터라고 생각해서, Fusion에서 그를 설계할 수 있는지 확인해 보기로 했습니다.
장비: 3D 프린터
도구: 붓, 검은색 페인트, 잭과 받침대의 STL 파일, 접착제
필요한 준비물: 흰색 필라멘트 권장, 잭의 나머지 부분을 덮고 세부 묘사에 사용할 페인트

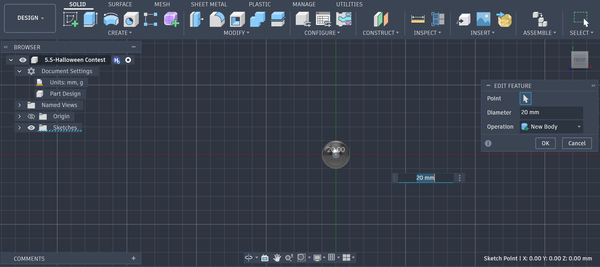

구 만들기

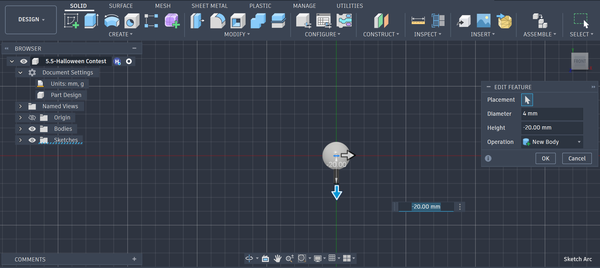

구에 원통을 붙여 목으로 사용합니다.

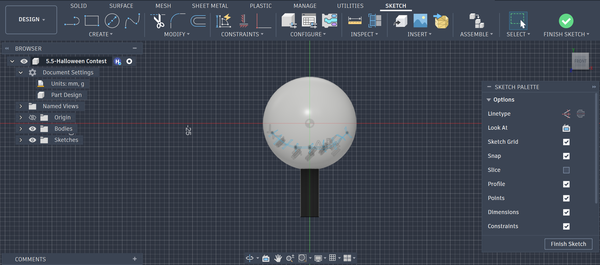

스플라인과 선을 사용해 입을 스케치합니다.

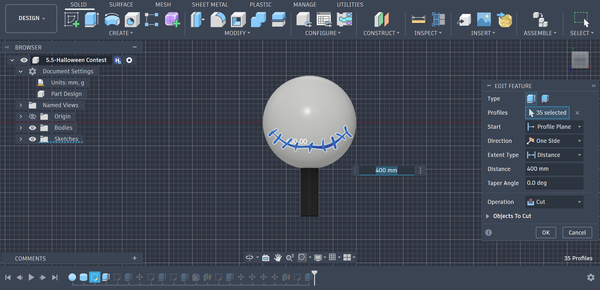

입을 돌출하여 절삭합니다.

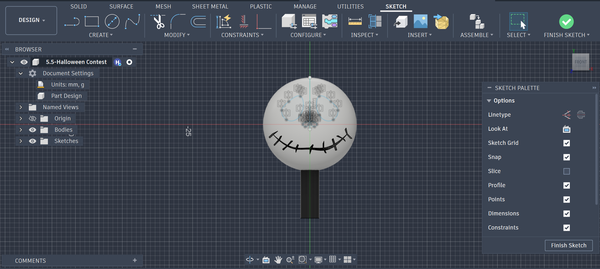

스플라인과 미러링을 사용해 눈과 코를 만듭니다.

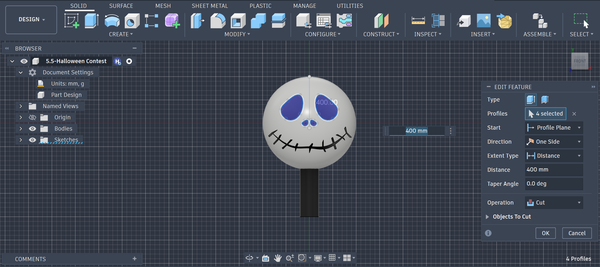

눈과 코를 돌출하여 절삭합니다.

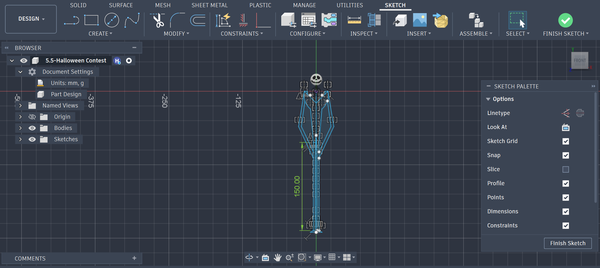

몸통의 한쪽 면을 스케치한 다음 미러링하여 치수가 대칭이 되도록 합니다.

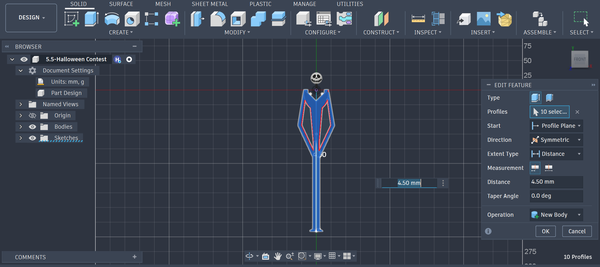

몸통을 대칭으로 돌출하여 양쪽의 거리가 같도록 합니다.

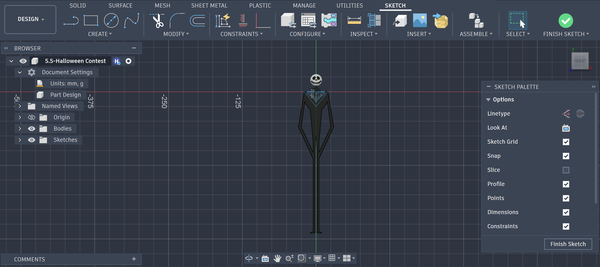

잭의 셔츠 앞단추 부분을 스케치하고, 측정한 몸통 돌출 길이보다 약간 짧게 돌출합니다.

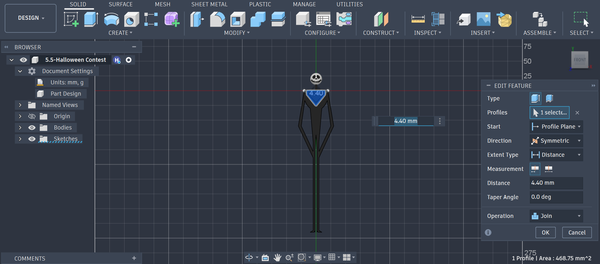

셔츠 앞단추 부분을 측정한 몸통 돌출 길이보다 약간 짧게 돌출합니다.

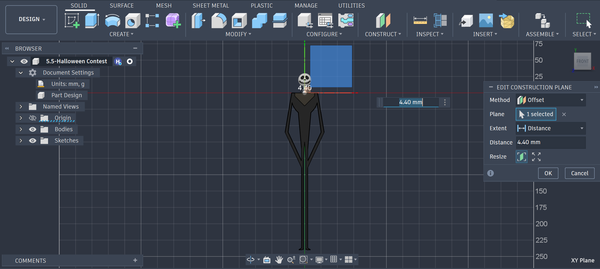

앞면에서 오프셋 평면을 만들고, 셔츠 앞단추 부분보다 약간 앞에 오도록 배치합니다.

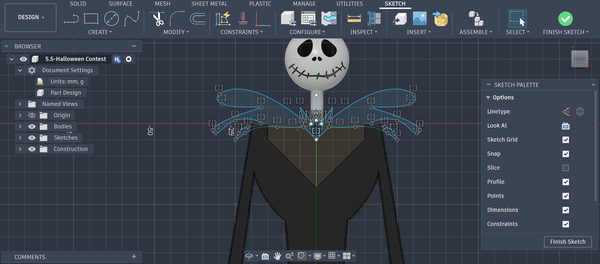

박쥐 모양 나비넥타이를 스케치합니다.

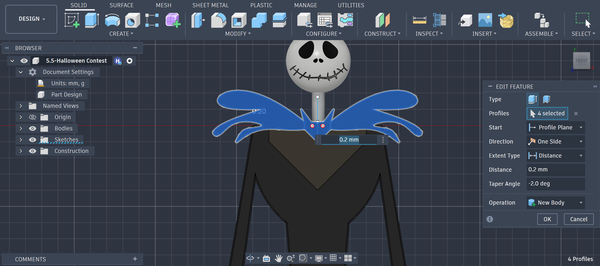

박쥐 모양 나비넥타이를 얇게 돌출합니다.

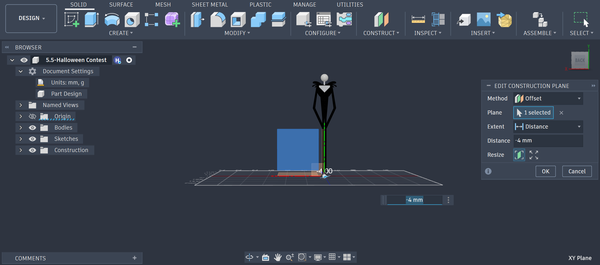

잭의 몸통 뒷면 선을 따라 오프셋 평면을 만듭니다.

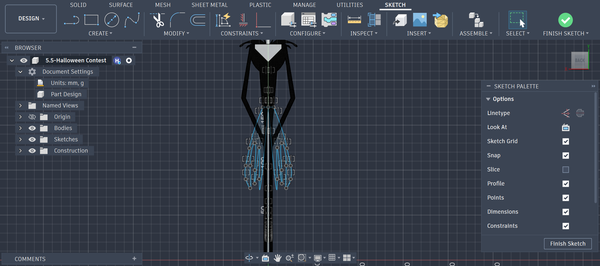

코트 자락을 스케치합니다(스플라인 및 미러링).

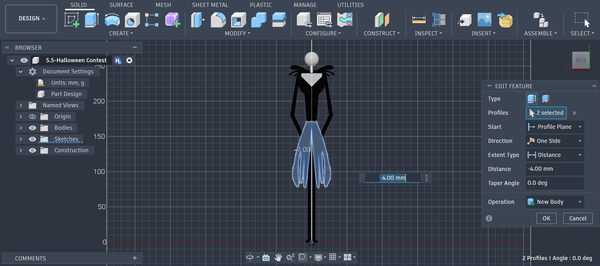

자락을 몸통에서 멀어지는 방향으로 돌출합니다.
원하는 대로 잭의 외관을 설정합니다.

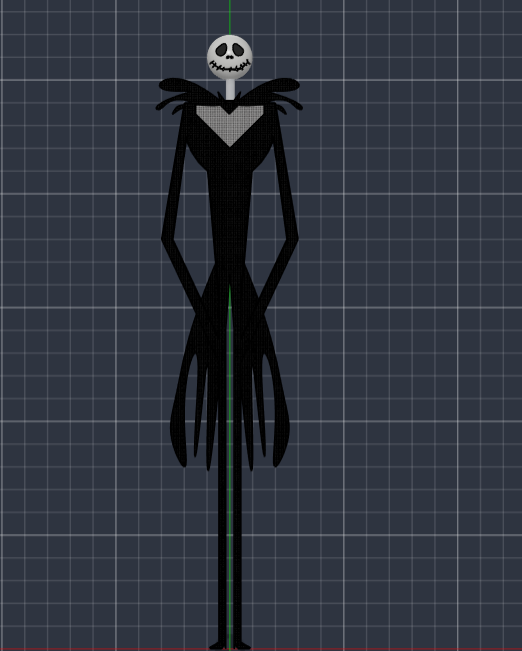

최종 제품은 다음과 같은 모습이 될 수 있으며, 슬라이서에 입력한 후 출력할 수 있습니다.
순간접착제를 사용해 잭을 받침대에 붙입니다.
Disney의 《The Nightmare Before Christmas》에 등장하는 잭 스켈링턴의 팬 제작 3D 모델로, 제가 Autodesk Fusion 360에서 설계했습니다. 이 모델은 다음 Amazon 상품 페이지에 게시된 잭 스켈링턴 장식에서 영감을 받았습니다: https://www.amazon.com/Generic-Skellington-Nightmare-Christmas-Decoration/dp/B0D3J56XCF.
잭 스켈링턴과 관련 캐릭터 디자인의 권리는 각 권리 보유자에게 있습니다. 이 프로젝트는 비공식 팬 제작 프로젝트이며 Disney와 제휴하거나 Disney의 승인을 받은 것이 아닙니다.
