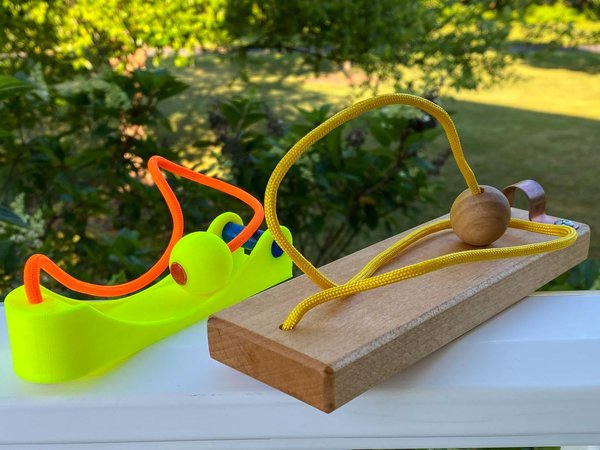

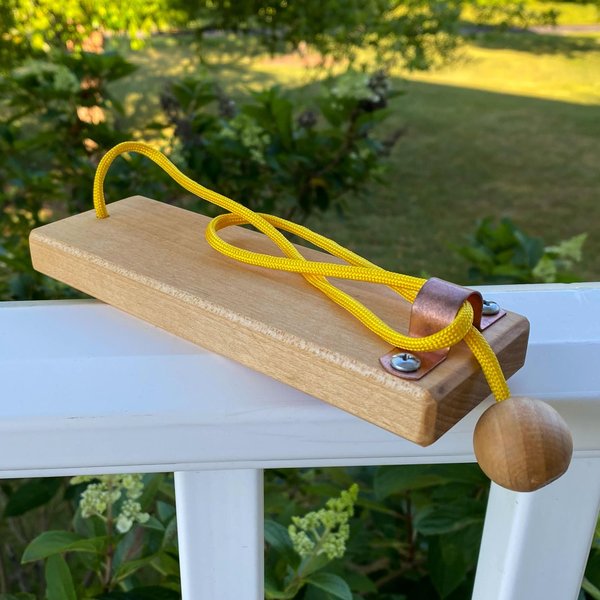

이 고전적인 밧줄과 공 퍼즐은 시대를 초월한 밧줄 풀기 도전 과제입니다. 두 가지 버전이 포함되어 있습니다. 첫 번째 버전은 나무, 파이프 클램프, 나사로 만들어집니다. 두 번째 버전은 3D 프린팅으로 제작되며, 관련 파일이 포함되어 있습니다. 두 버전 모두 파라코드가 사용됩니다.
목표는 간단합니다. 퍼즐을 손상시키지 않고 공을 꺼내는 것입니다. 성공 여부는 세심한 관찰력, 공간 지각 능력, 그리고 약간의 인내심에 달려 있습니다.

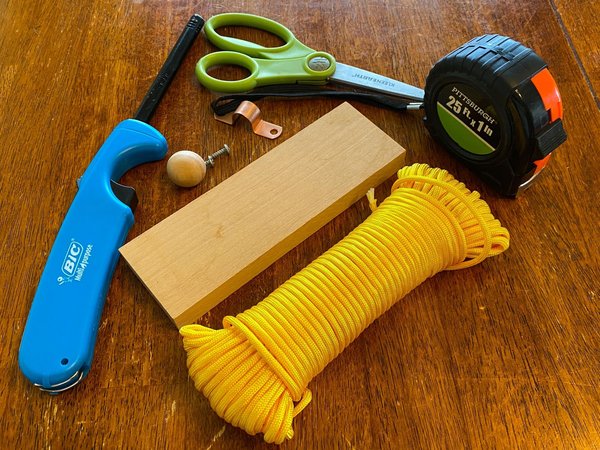

재료:
목재 버전:
3D 프린팅 버전
도구 :
목재 버전
3D 프린팅

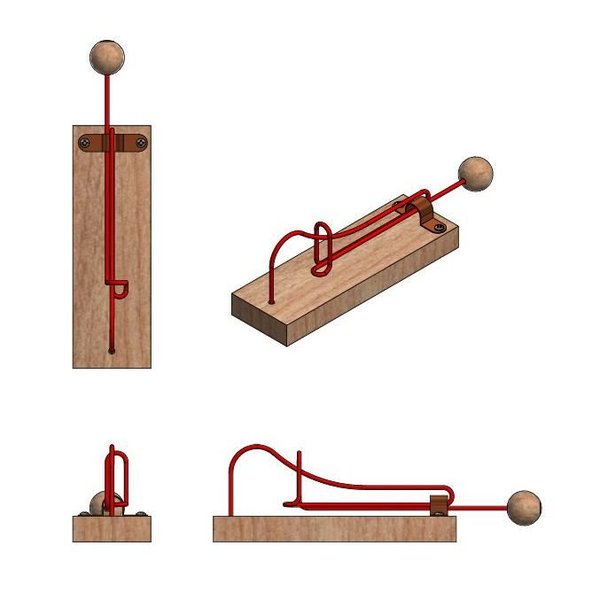

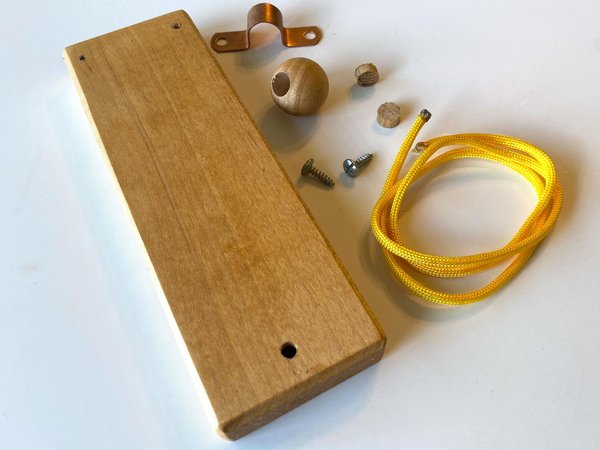

이 모델을 조립하게 됩니다. 부품은 블록, 공, 끝마개, 파이프 고정 클램프, 나사, 그리고 코드로 구성되어 있습니다.

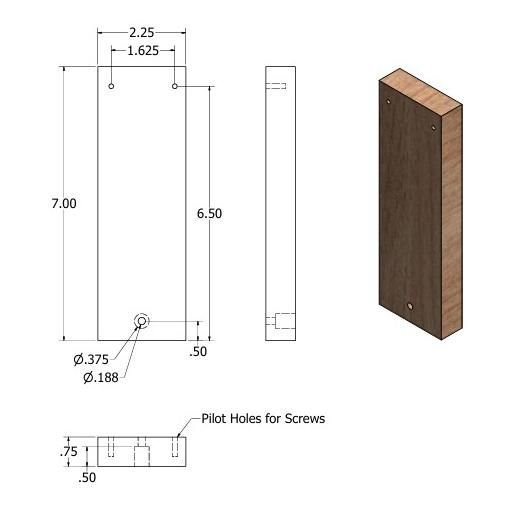

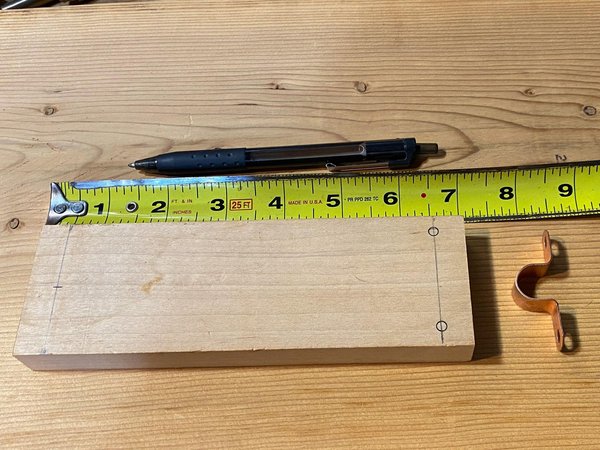

받침대의 크기는 다소 임의적입니다. 저는 길이 7인치, 너비 2.25인치, 두께 0.75인치인 자투리 나무 조각을 사용했습니다. 크기를 변경하기로 했다면, 파라코드 길이도 그에 맞게 조정해야 합니다.

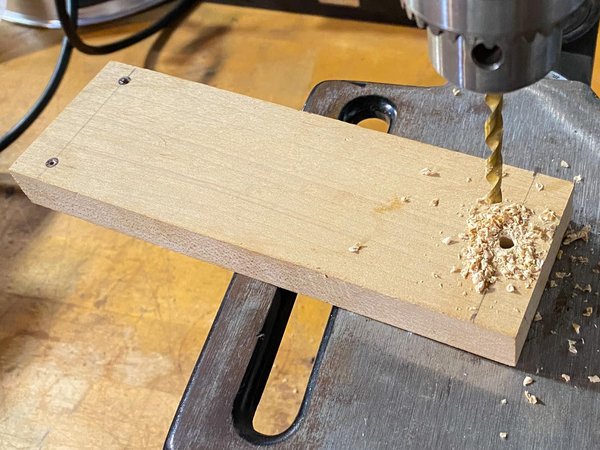

구멍 위치는 이전 단계를 참고하세요. 클램프의 경우, 약 1/2" 깊이로 안내 구멍을 뚫었습니다. 사용할 나사의 크기에 맞는 드릴 비트를 선택하세요. 파라코드 구멍의 경우, 매듭이 보이지 않도록 카운터보링 처리되어 있다는 점에 유의하세요.

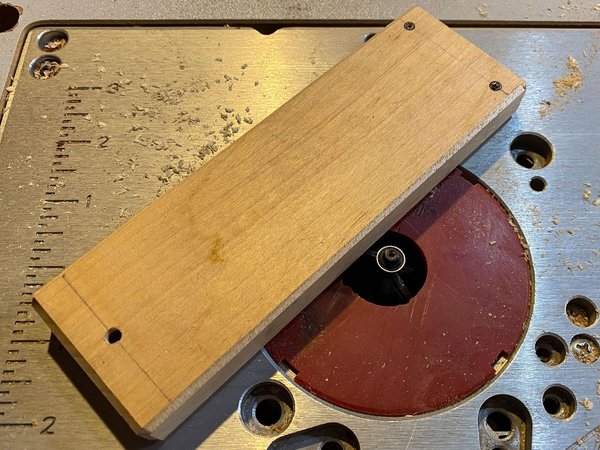

필수 사항은 아닙니다. 단지 더 나은 느낌을 주기 위한 것입니다.

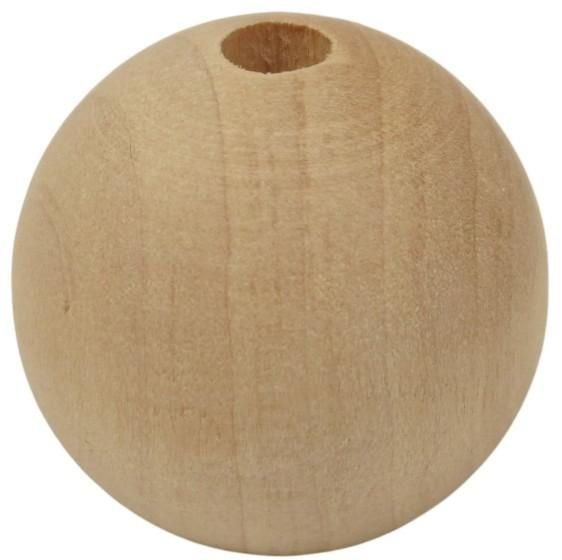

이 나무 공은 취미 용품점에서 구입한 것입니다. 나무 블록이나 다른 물건을 사용해도 무방합니다. 유일한 조건은 클램프를 통과하지 않아야 한다는 점입니다.

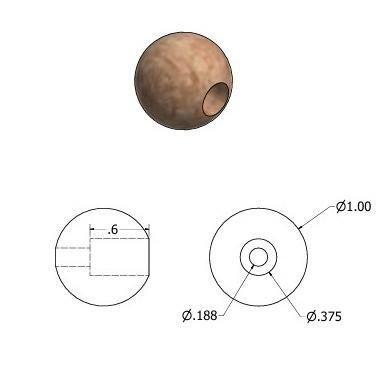

구멍을 뚫는 제 모습은 사진에 담지 못했습니다. 구형을 잡고 드릴 작업을 하는 것은 매우 어렵고 잠재적으로 위험할 수 있으므로, V-블록이나 나무 수동 나사 클램프를 사용하거나, 버려진 나무 조각에 얕은 홈을 파서 공을 받쳐주는 것을 권장합니다. 클램프를 정했다면, 표시된 치수에 따라 카운터보어 구멍을 뚫으세요.

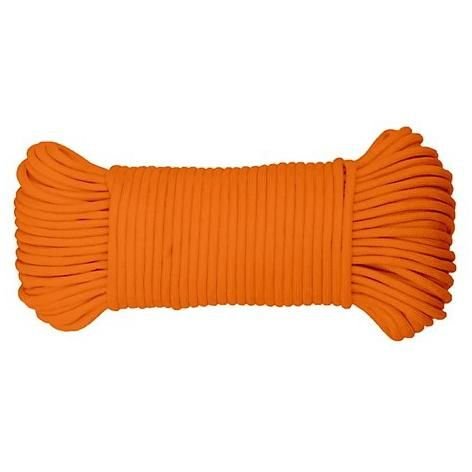

길이 23인치로 자른 4mm 파라코드를 사용하세요. 끝부분이 풀리는 것을 방지하고 구멍에 줄을 꿰기 쉽게 하려면 라이터로 양쪽 끝을 녹여주세요.

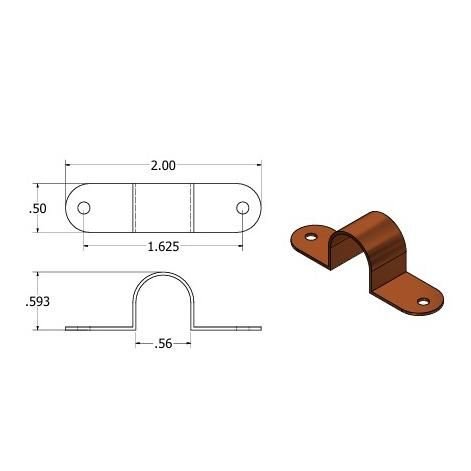

앞서 언급했듯이, 라우팅 클램프는 볼이 통과하지 못할 정도로 작아야 합니다. 제가 사용한 클램프의 부품 번호는 모르겠지만, 치수는 대략 그림과 같습니다.
이제 조립할 준비가 되었습니다.

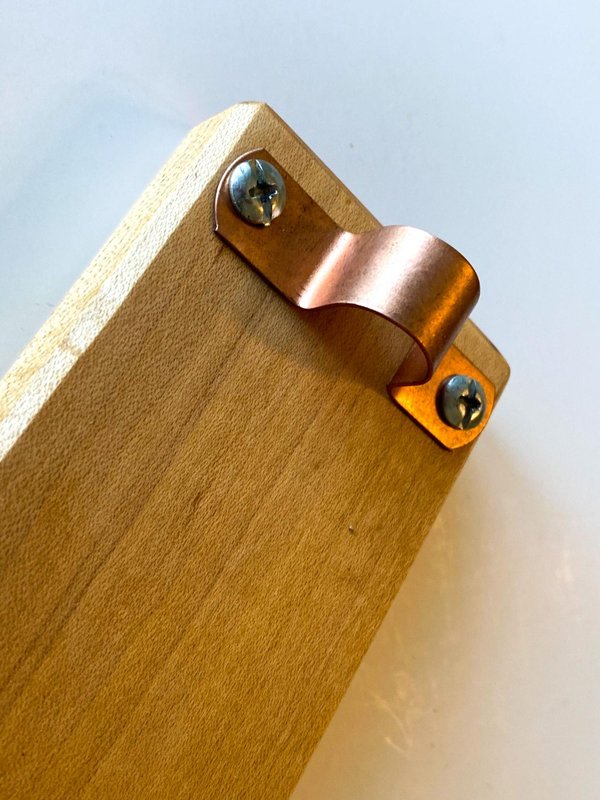

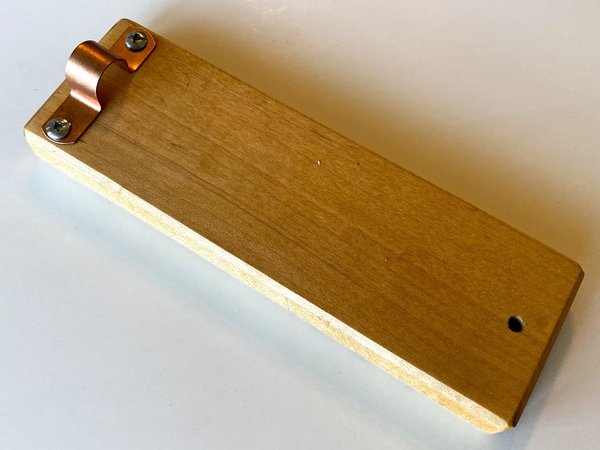

그림과 같이 클램프를 부착하십시오.

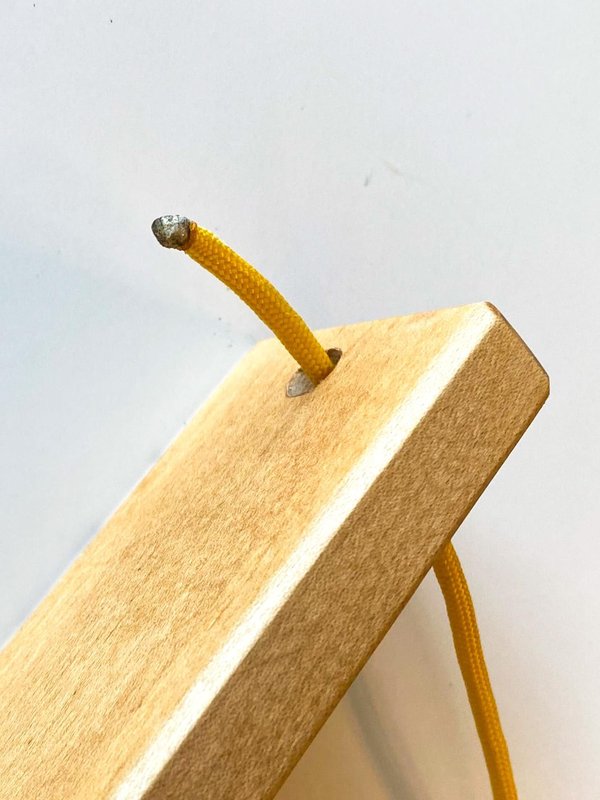

파라코드를 받침대 안으로 끼워 넣으세요.

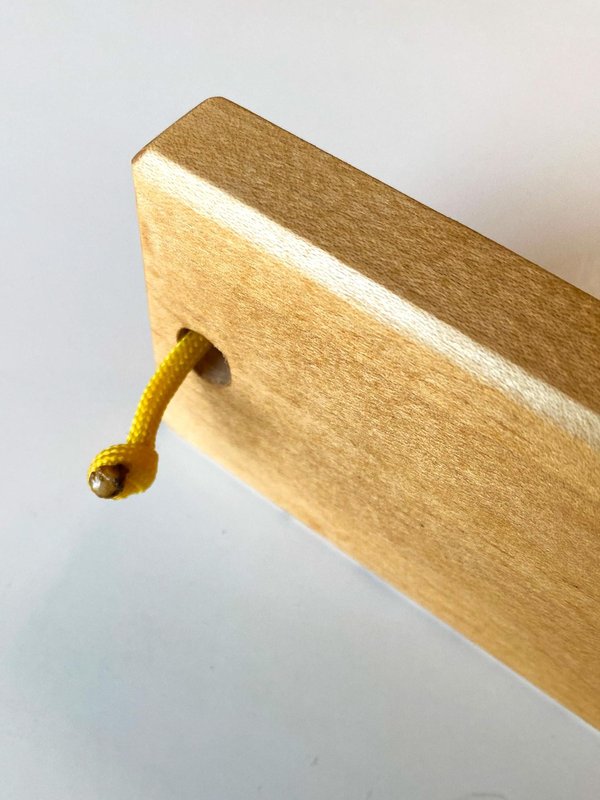

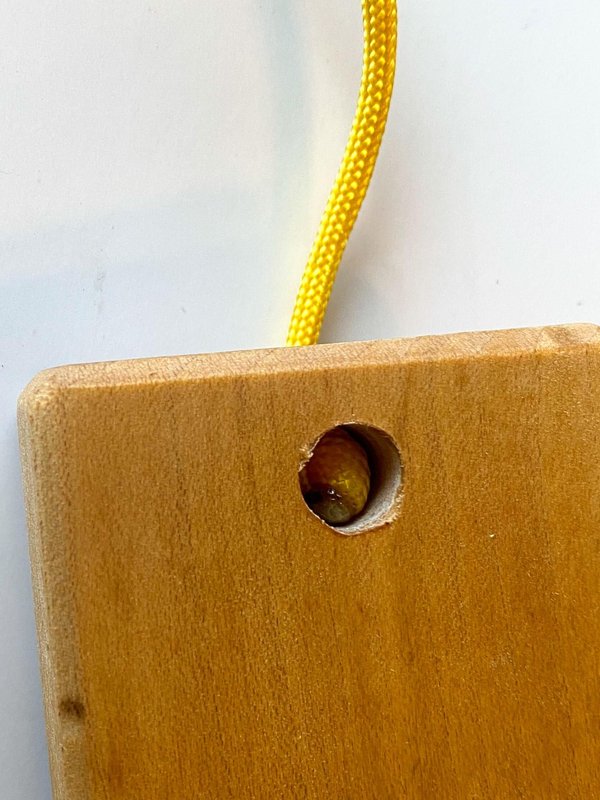

끈 끝에 매듭을 하나 묶으세요. 끝부분을 다듬은 뒤 매듭을 살짝 녹였습니다. 끈을 구멍 안으로 당겨 넣으세요.

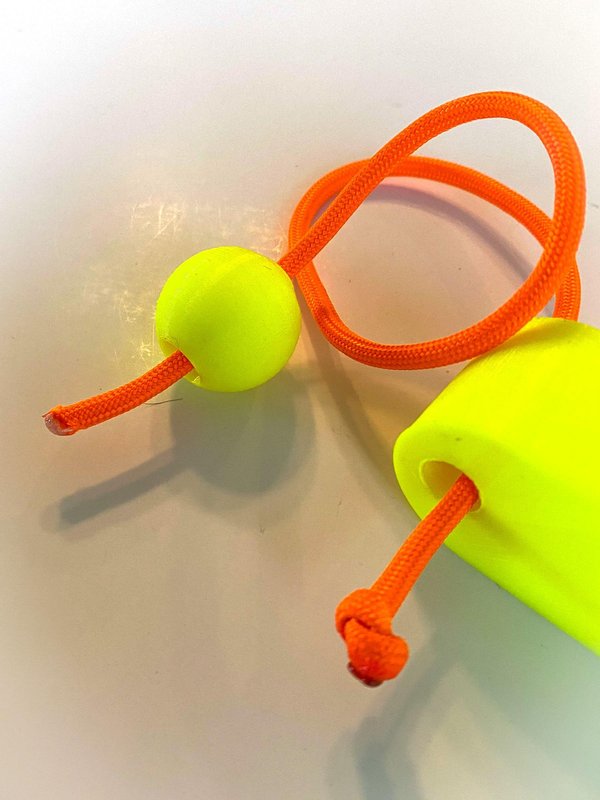

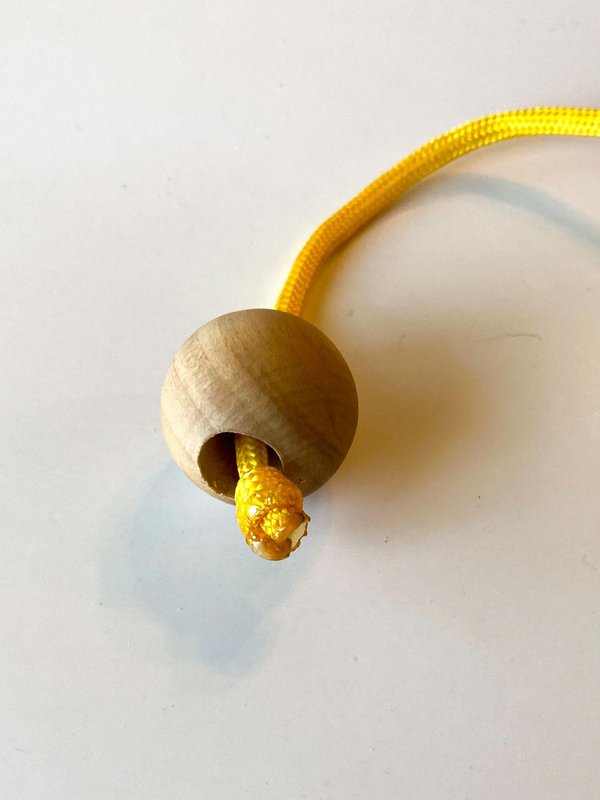

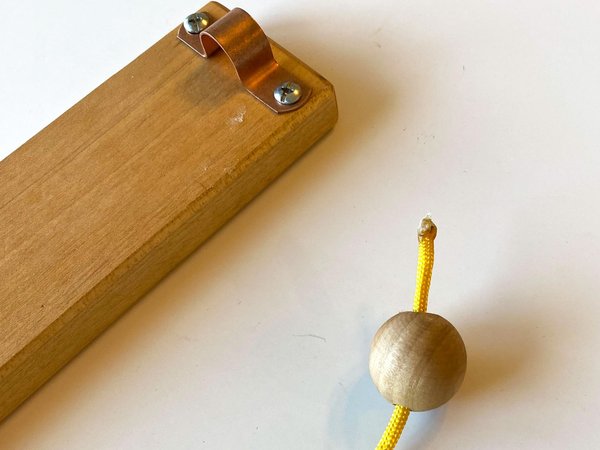

공에 대해서도 같은 과정을 반복하세요.

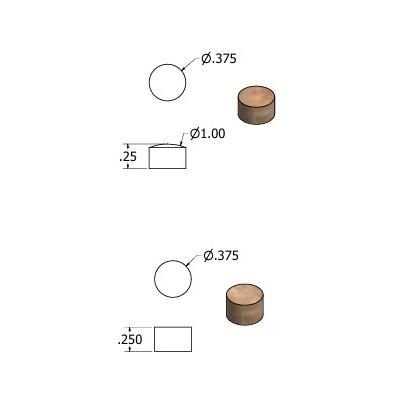

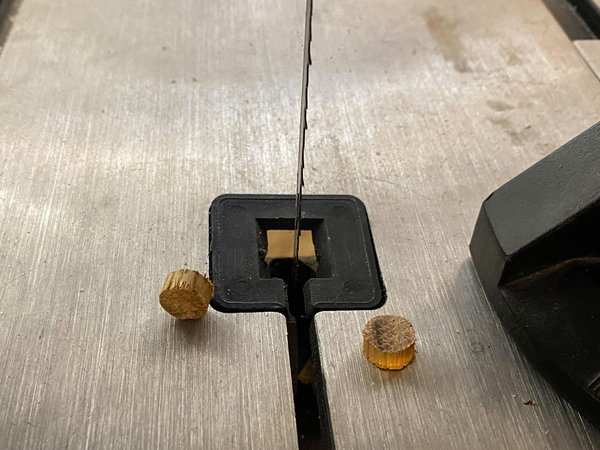

끝마개는 3/8인치 두께의 나무 막대로 만들었습니다. 길이를 1/4인치로 잘라주세요. 끝마개를 받침대와 공의 구멍에 끼워 넣으세요. 공의 경우, 공의 둥근 모양을 유지하기 위해 가장자리를 사포로 다듬어야 합니다.

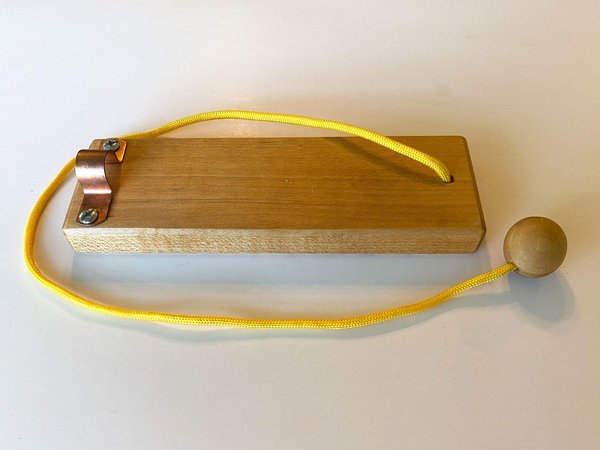

완성된 퍼즐은 표시된 그림과 같아야 합니다.

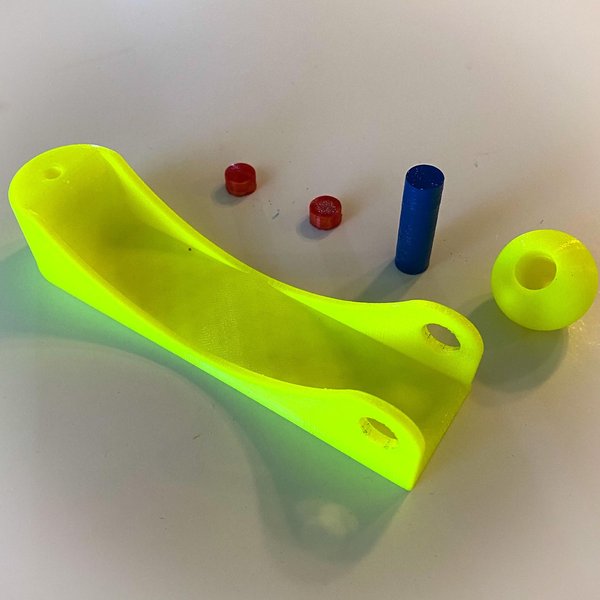

이 부품들을 출력해야 합니다. 첨부된 STL 파일을 참고하세요.

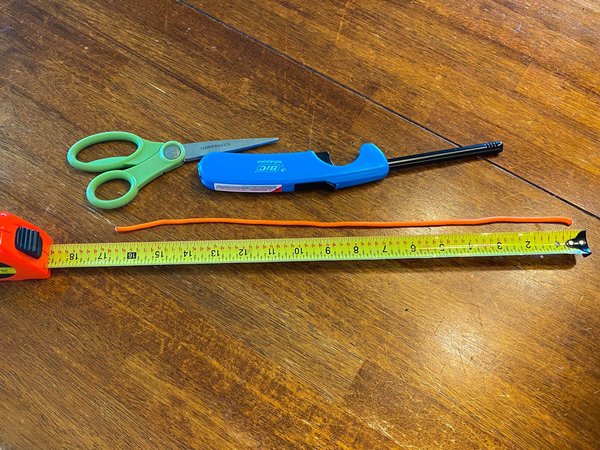

이 퍼즐은 크기가 더 작기 때문에 파라코드도 더 짧게 사용할 수 있습니다. 참고: 사진에는 17인치로 나와 있지만, 퍼즐을 다루기 더 편하게 하려면 18인치로 자르는 것을 권장합니다.

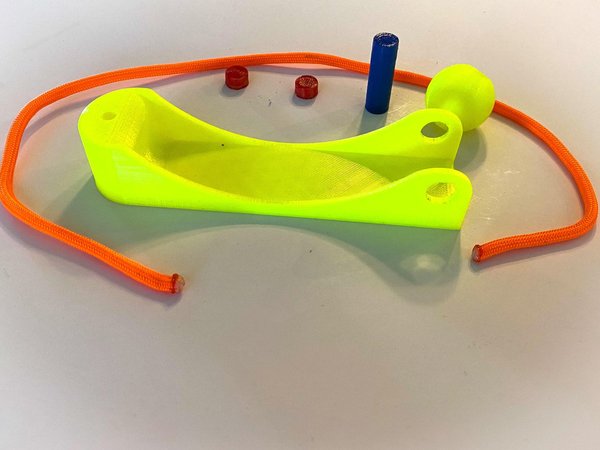

모든 부품을 프린팅하고 파라코드를 자른 후, 이제 조립할 준비가 되었습니다.

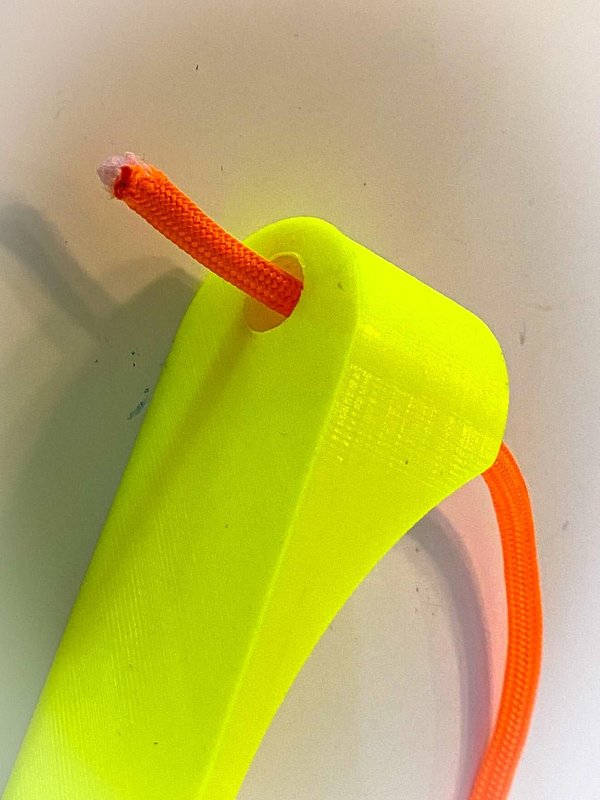

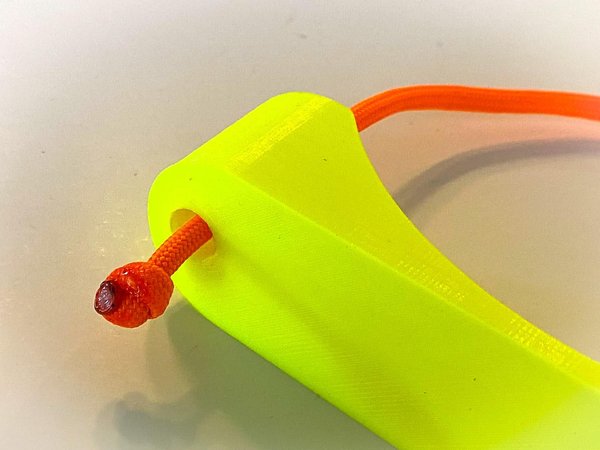

나무 버전과 동일합니다.

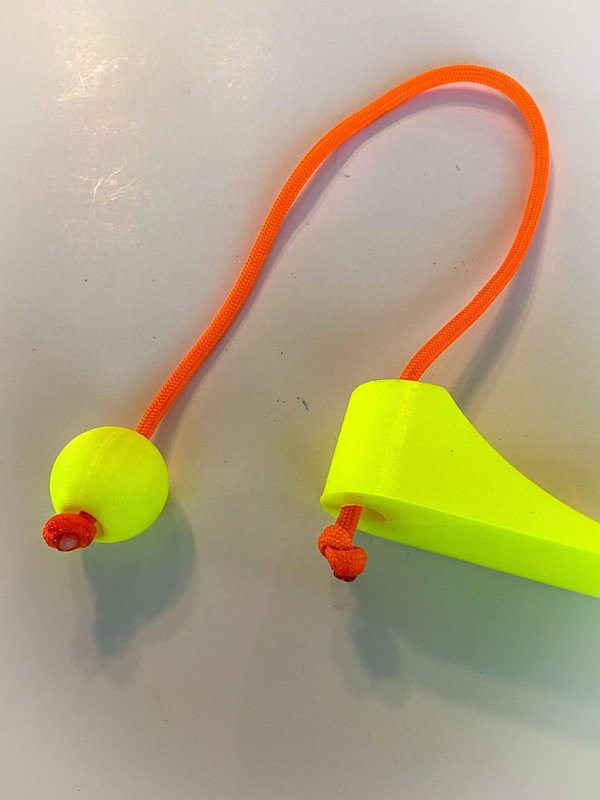

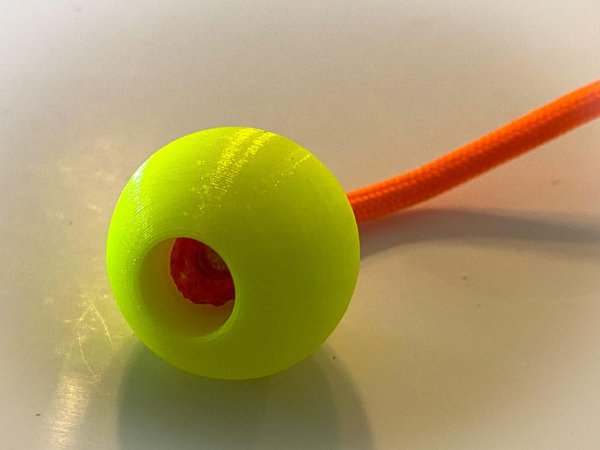

다시 말하지만, 목재 버전과 동일합니다.

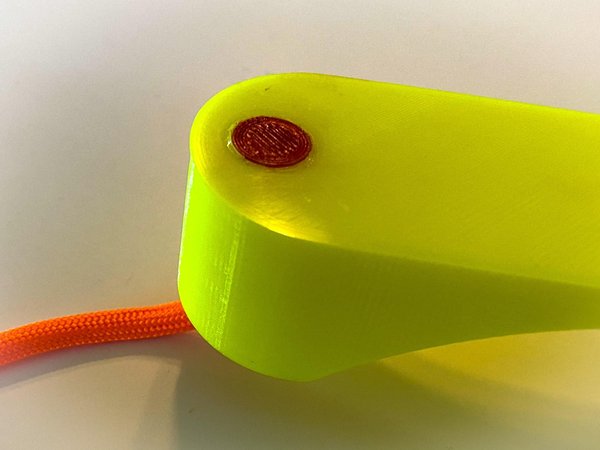

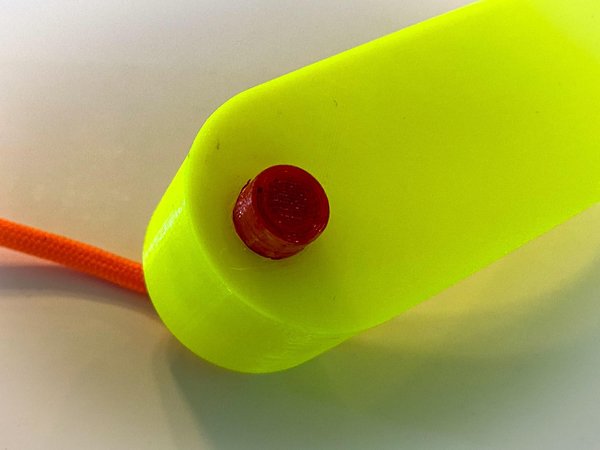

엔드 캡을 베이스와 수평이 되도록 눌러주세요. 아주 꽉 맞아야 합니다. 헐거우면 접착제를 소량 바르세요.

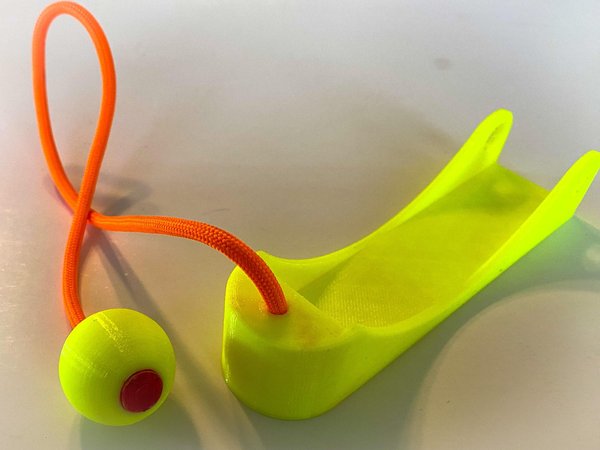

캡을 공의 지름에 맞도록 꾹 눌러 끼우세요. 캡이 공에 아주 꽉 맞아야 합니다. 헐거우면 접착제를 소량 사용하세요.

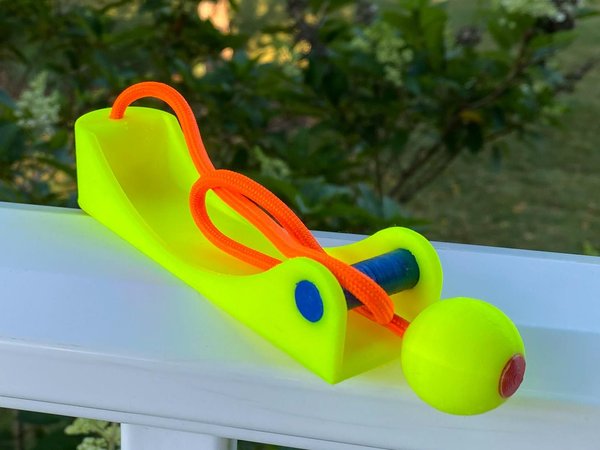

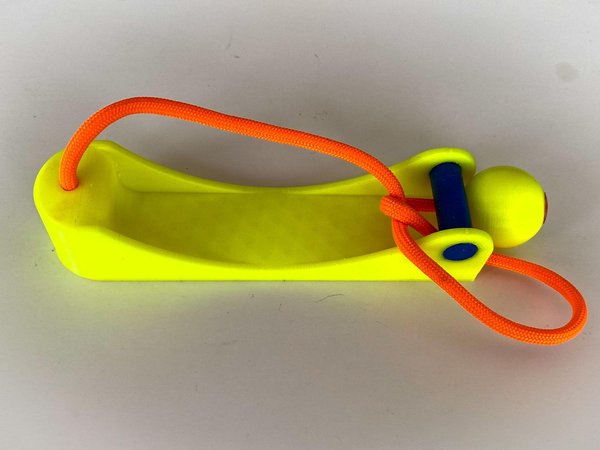

완성된 퍼즐은 표시된 그림과 같아야 합니다.

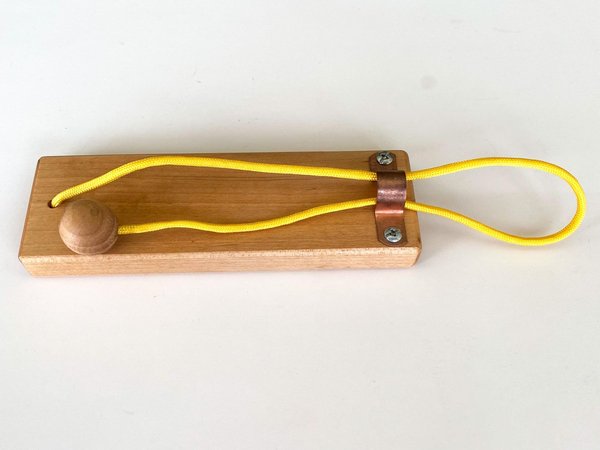

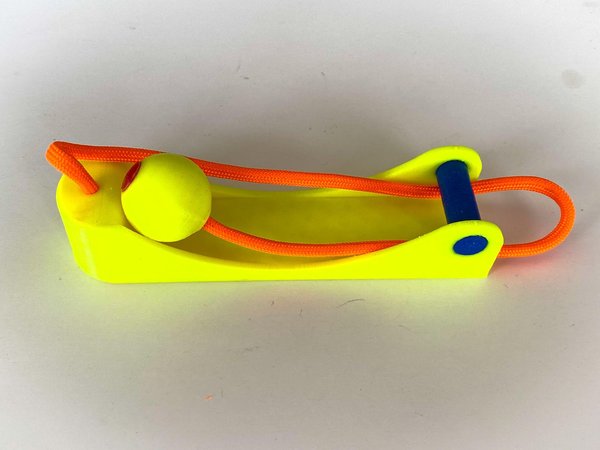

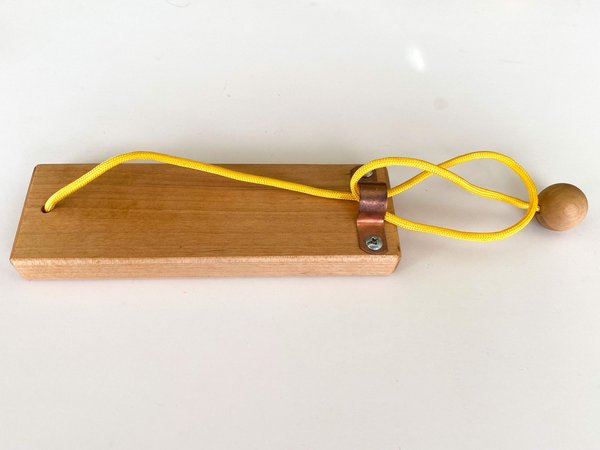

그림과 같이 파라코드를 경로대로 배치해 통과시킵니다.

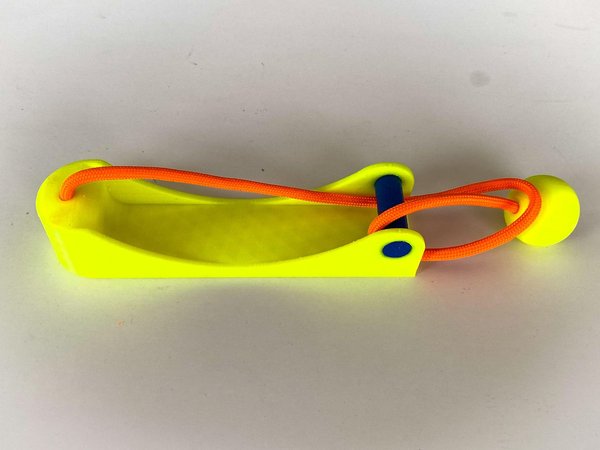

루프에 공을 통과시키세요

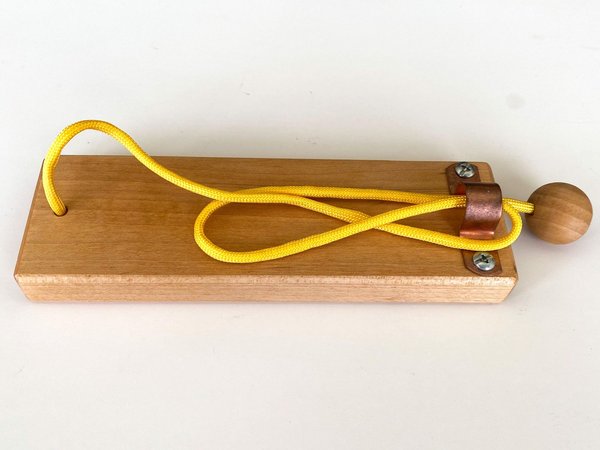

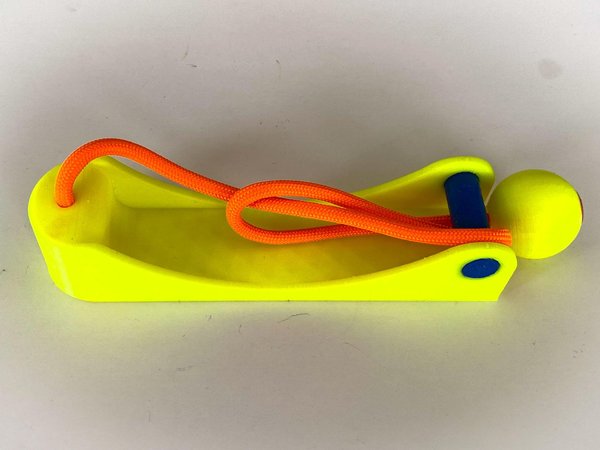

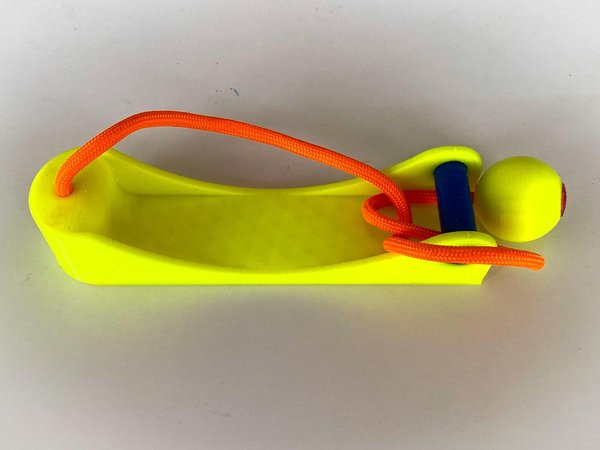

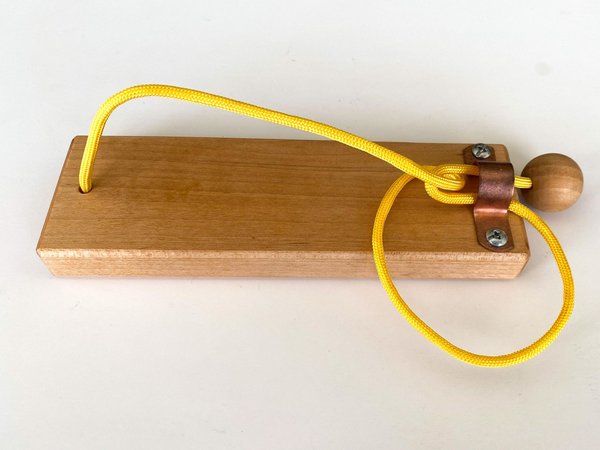

브래킷/봉 아래로 줄을 당기세요.

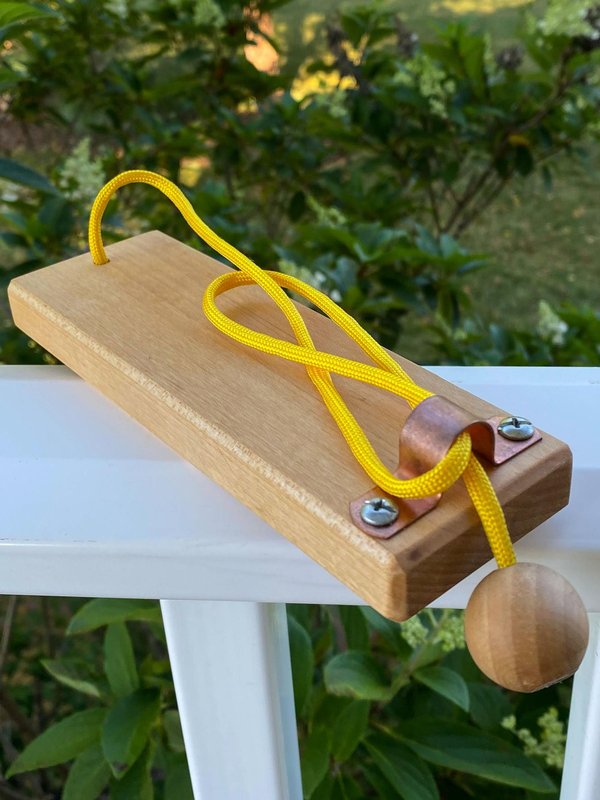

여분을 당겨서 깔끔하게 정리하세요. 이제 퍼즐을 풀 준비가 되었습니다.
사진을 바탕으로 역으로 추론해 보세요. 사진만으로는 명확하지 않은 경우, 동영상에서 설정 과정과 해결 방법을 확인할 수 있습니다.

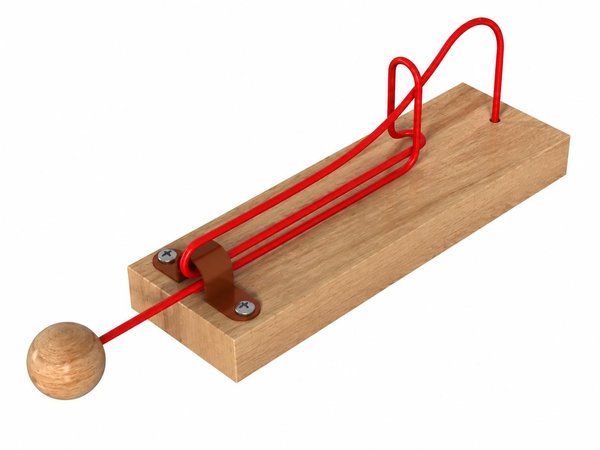

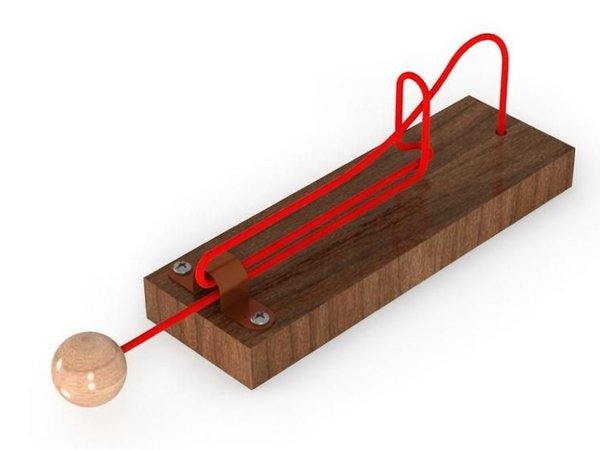

초기 렌더링은 CAD로 진행되었습니다. 이는 다양한 AI 모델이 이를 어떻게 변형시킬 수 있는지 확인하기 위한 단순한 테스트였습니다.

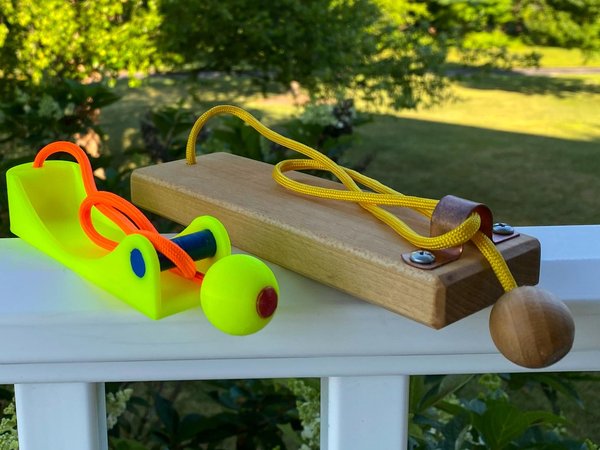

결과물이 정말 마음에 듭니다. 여러분도 직접 만들어 보시면서 즐거움을 느끼셨으면 좋겠습니다. 궁금한 점이 있으시면 언제든지 알려주세요. 또한, 이 퍼즐이 마음에 드신다면 제 인스트럭터블스 페이지에서 다른 다양한 퍼즐들도 확인해 보세요.
