이 인스트럭터블에서는 단 네 가지 부품(깜빡이는 LED, 밝은 LED 두 개, 9V 배터리)만으로 간단한 깜빡이는 신호등을 만드는 방법을 알려드립니다. 깜빡이는 LED는 밝은 LED보다 가격이 비쌀 수 있습니다. 깜빡이는 LED는 하나만 있으면 됩니다. 나머지 LED는 밝은 LED나 일반 LED를 사용해도 됩니다. 저는 두께 10mm(1cm)인 LED를 사용했습니다.

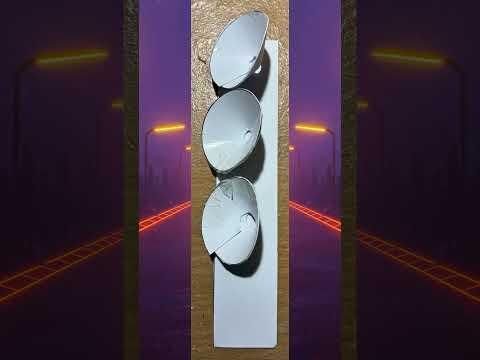

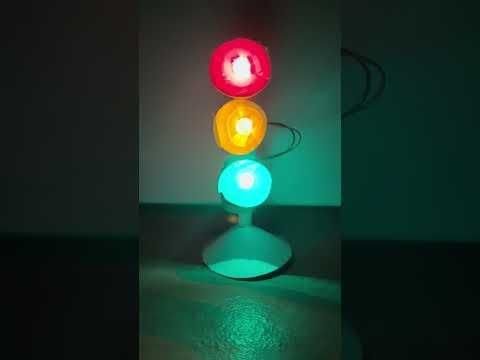

첫 번째 동영상은 깜빡이는 신호등이 작동하는 모습을 11초 동안 보여줍니다. 두 번째 동영상은 깜빡이는 신호등을 만드는 모든 단계를 약 50초 동안 담은 사진들을 보여줍니다.
부품: 10mm 깜빡이는 LED - 2개 (예비 부품이 필요할 수 있음), 10mm 노란색 고휘도 LED - 2개 (예비 부품이 필요할 수 있음), 10mm 녹색 고휘도 LED - 2개 (예비 부품이 필요할 수 있음), 9V 배터리 연결선, 9V 배터리, 판지, 투명 접착 테이프, 전기 테이프, 무연 솔더, 병/항아리 뚜껑(판지에 그림을 그릴 때 사용).
도구: 60W 납땜 인두, 납땜 인두 거치대, 전선 피복 벗기기 도구, 펜치, 가위, 펜/연필, 자, 핀(구멍 뚫기용).
선택적 도구: 회로 기판 거치대, 그리기 컴퍼스.

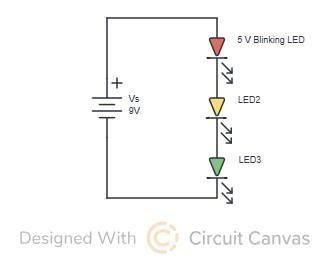

세 개의 LED 양단에 걸린 전압의 합은 배터리 양단에 걸린 전압과 같습니다.
Vs = Vled1 + Vled2 + Vled3
Vs = 5 V + 2 V + 2 V
= 9 V
이 9 V는 9 V 배터리의 전압입니다.
제가 사용한 깜빡이는 LED는 전자제품 매장 웹사이트에 게시된 사양에 따르면 순방향 전압이 5 V입니다. 일부 깜빡이는 LED의 순방향 전압은 3 V에 불과합니다. 이 경우 9 V 전원 공급 장치가 아닌 7 V 전원 공급 장치가 필요합니다. 7.5 V AA/AAA 배터리 5개용 스위치식 배터리 홀더를 사용할 수 있습니다.
이 회로는 6 V 전원(AA/AAA 건전지 4개)으로도 작동하지만, 4개의 AA/AAA 건전지 각각이 1.5 V까지 완전히 충전되어 있어야 합니다. 1.2V 충전식 배터리 4개를 사용하면 총 전압이 6V가 아닌 4.8V에 불과하므로 회로가 작동하지 않습니다. 6V 전원 공급 장치에 연결된 회로의 동영상은 여기에서 확인하실 수 있습니다: https://www.youtube.com/shorts/OFAUB28dW9Q

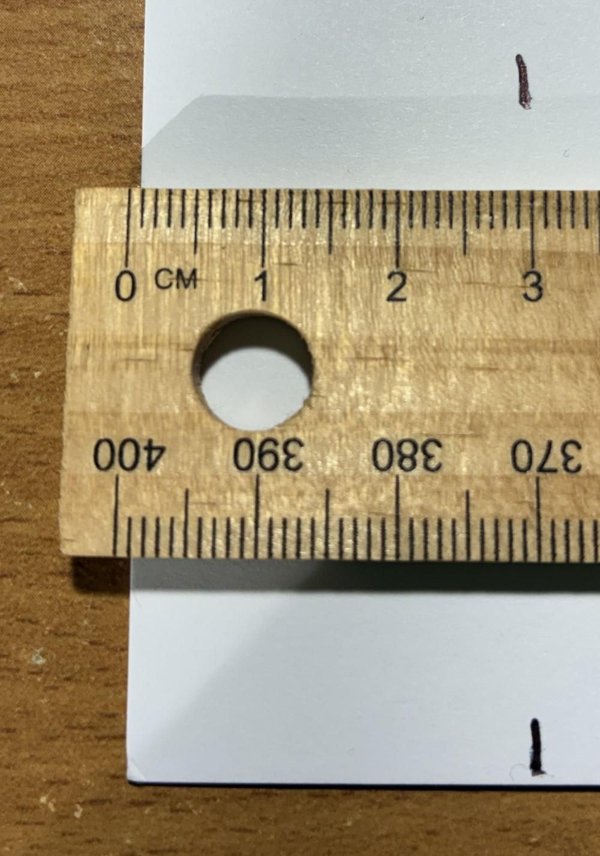

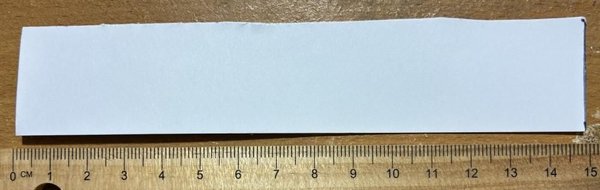

펜이나 연필, 자, 가위를 사용하여 15cm × 3cm 크기의 직사각형을 그리고 오려내세요.

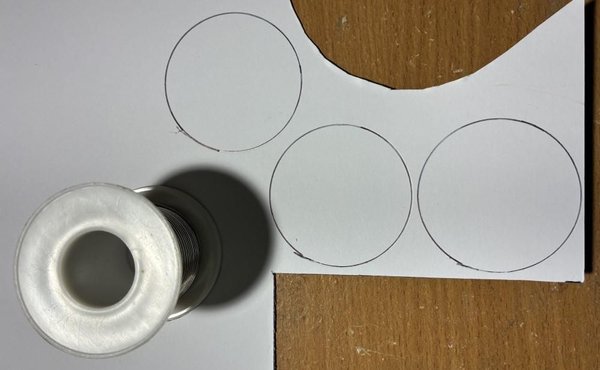

무연 솔더 스풀이나 병·항아리 뚜껑을 이용해 동그라미 세 개를 그리고 가위로 오려내세요.

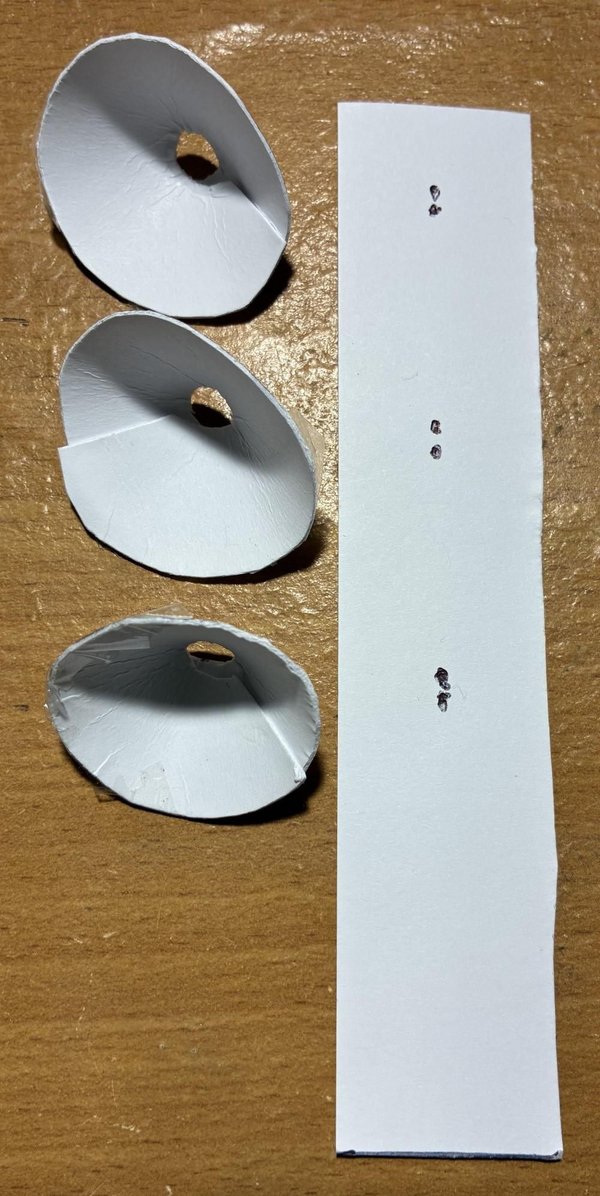

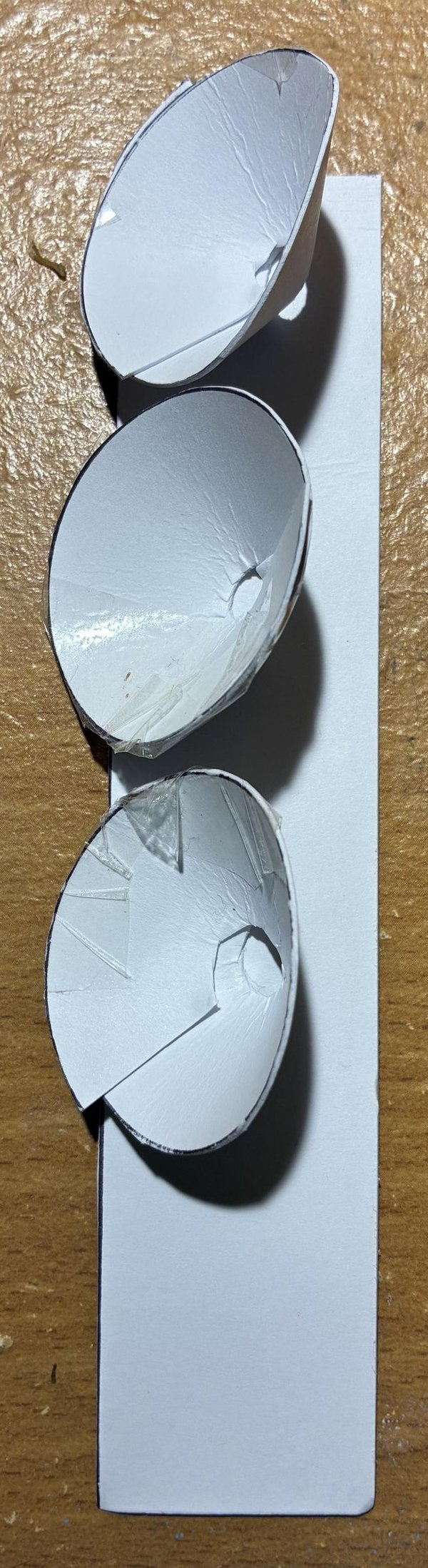

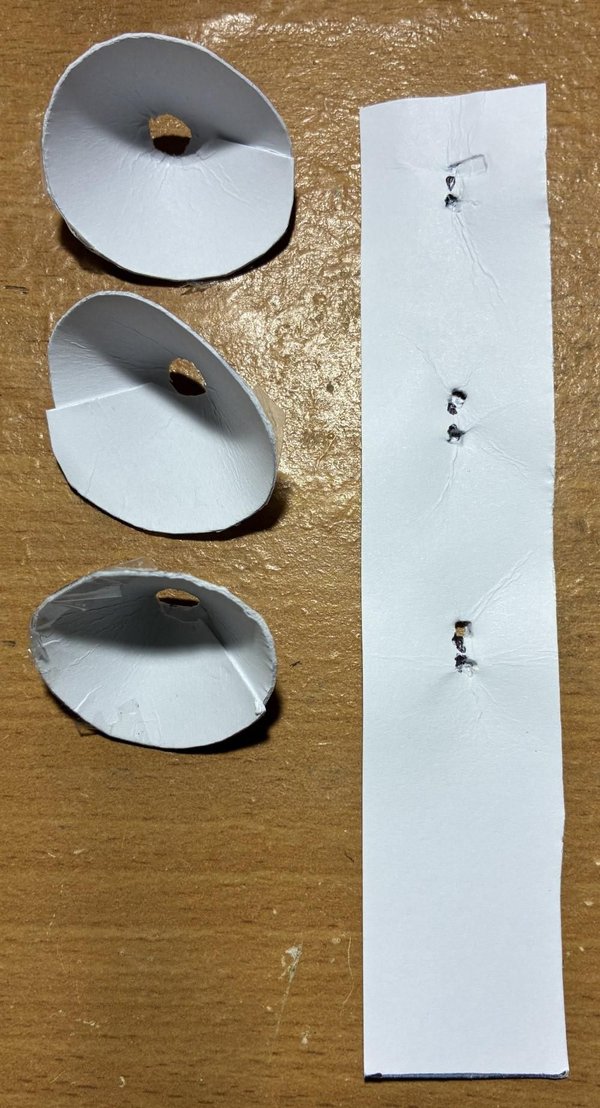

가위와 투명 테이프를 사용하여 세 개의 원으로 원뿔을 만들고, 첫 번째 사진과 같이 나란히 일렬로 배치하세요. 이 원뿔들을 참고하여 펜으로 점을 그릴 수 있습니다. 그런 다음 핀으로 구멍을 뚫으세요.

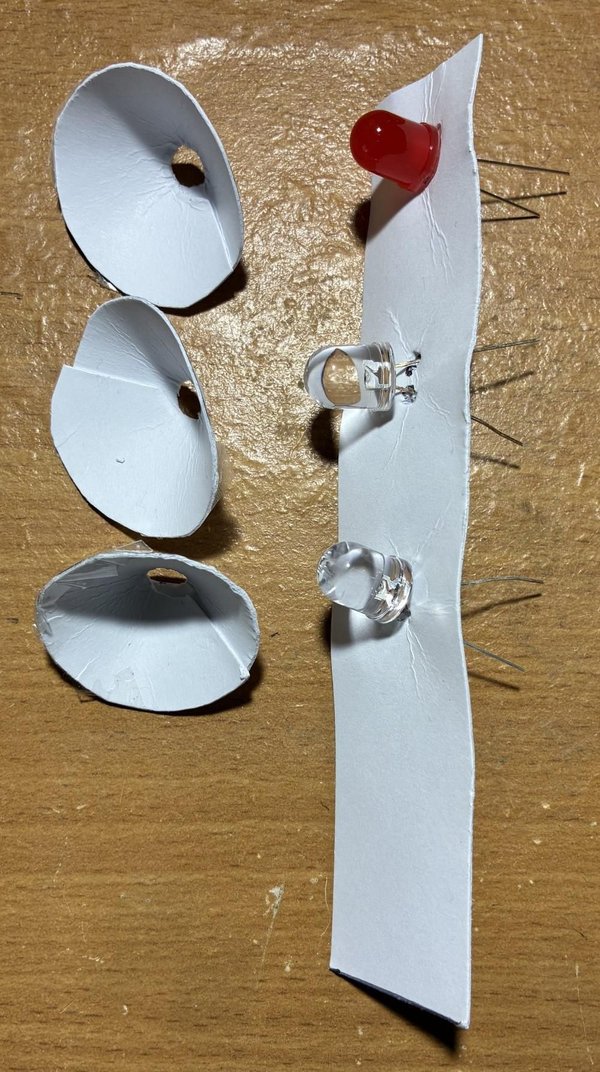

LED를 삽입하고 회로도에 표시된 대로 연결하십시오. 회로도에 표시된 대로 LED의 긴 핀(양극)을 위쪽에 배치해야 합니다. LED의 긴 핀은 양극이고, 짧은 핀은 음극이기 때문입니다.

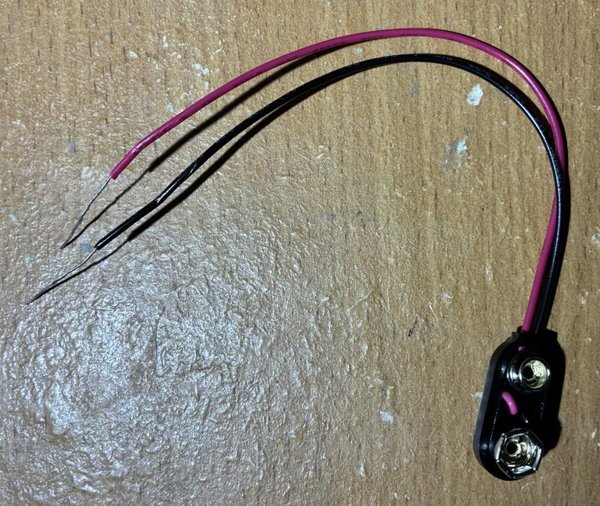

와이어 스트리퍼를 사용하여 9V 배터리 하네스 전선의 피복을 벗겨내십시오.

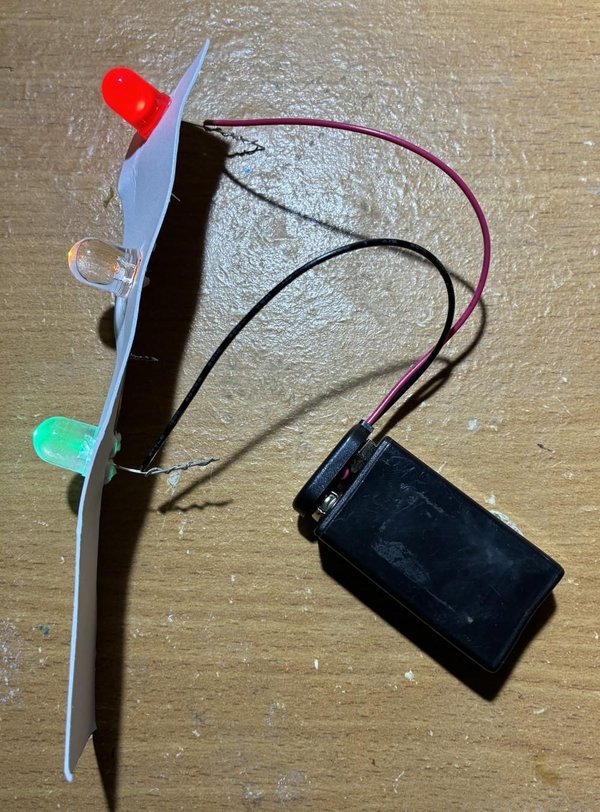

9V 배터리 하네스를 회로에 연결하고, 9V 배터리를 배터리 하네스에 연결하십시오. 회로를 테스트하십시오.

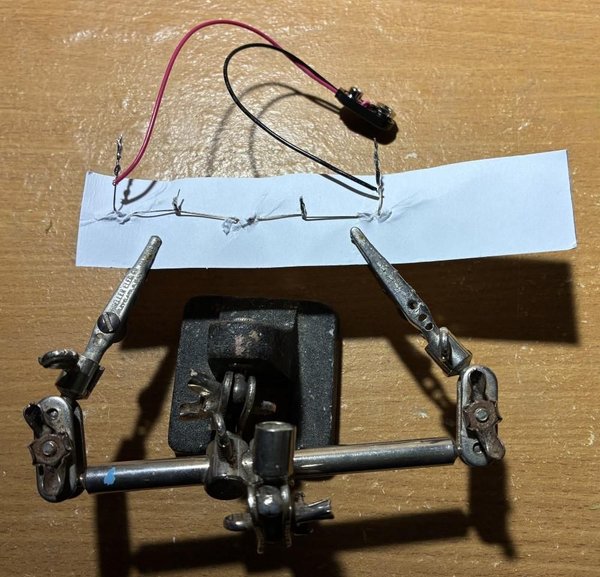

회로를 납땜판에 고정한 다음, 60W 납땜 인두를 사용하여 연결 부위를 납땜하십시오. 이 단계는 녹으로 인한 접촉 불량을 방지하기 위해 필요합니다.

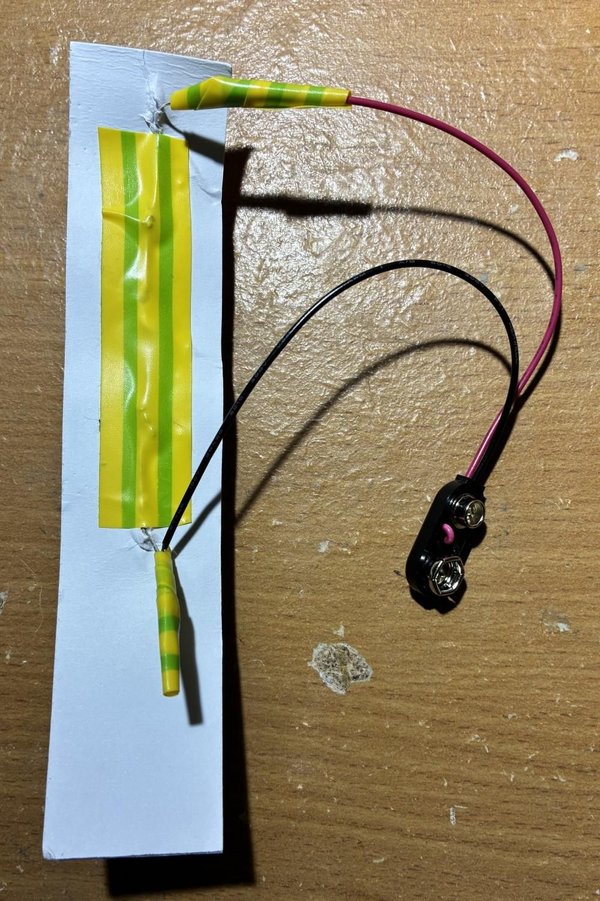

단락을 방지하기 위해 접점을 전기 테이프로 밀봉하십시오.

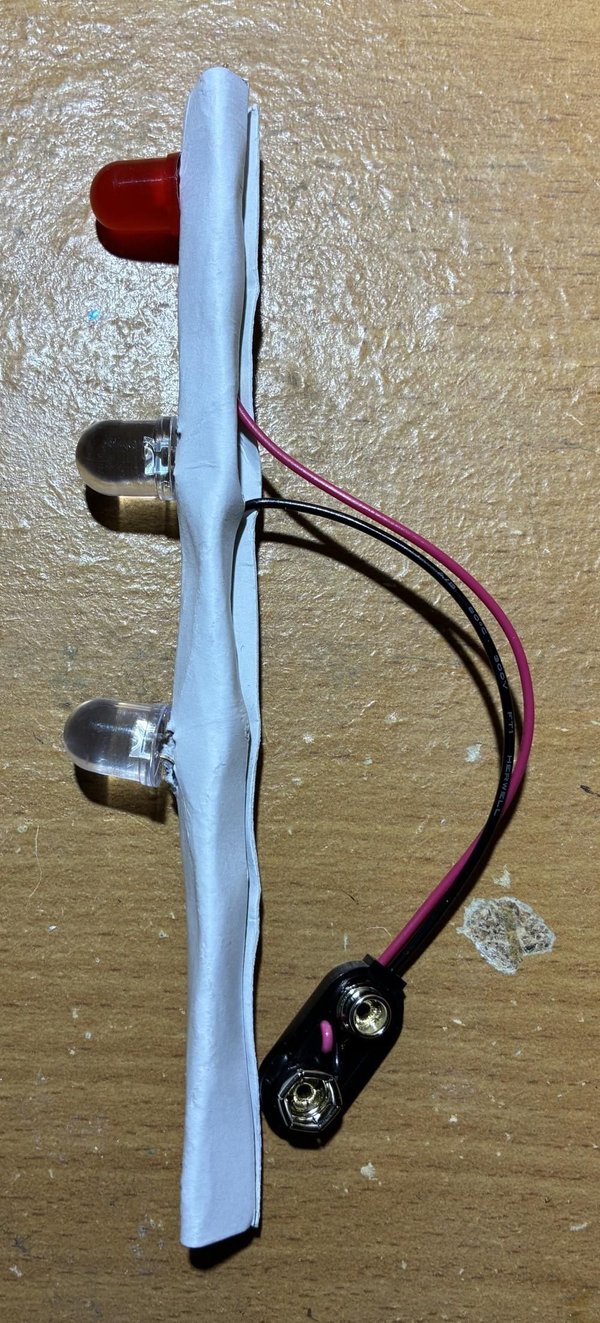

15cm × 3cm 크기의 직사각형을 튜브 모양으로 말아서 투명 테이프로 고정하세요.

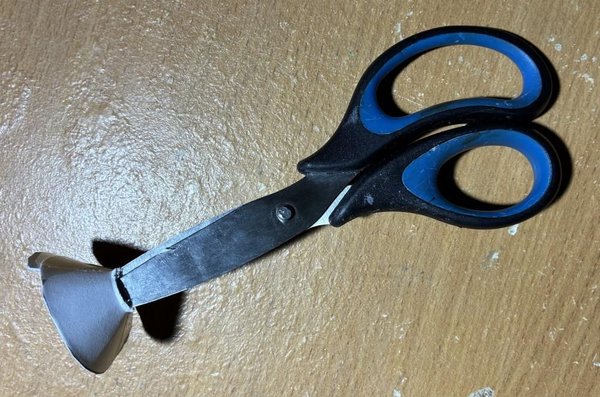

가위를 시계 방향과 반시계 방향으로 돌려 원뿔 모양의 구멍을 넓혀 주세요.

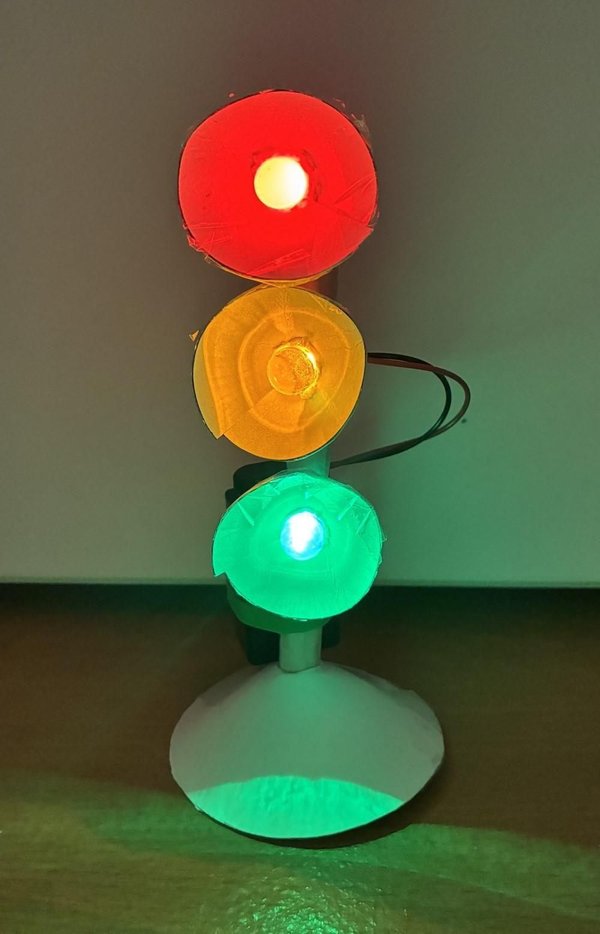

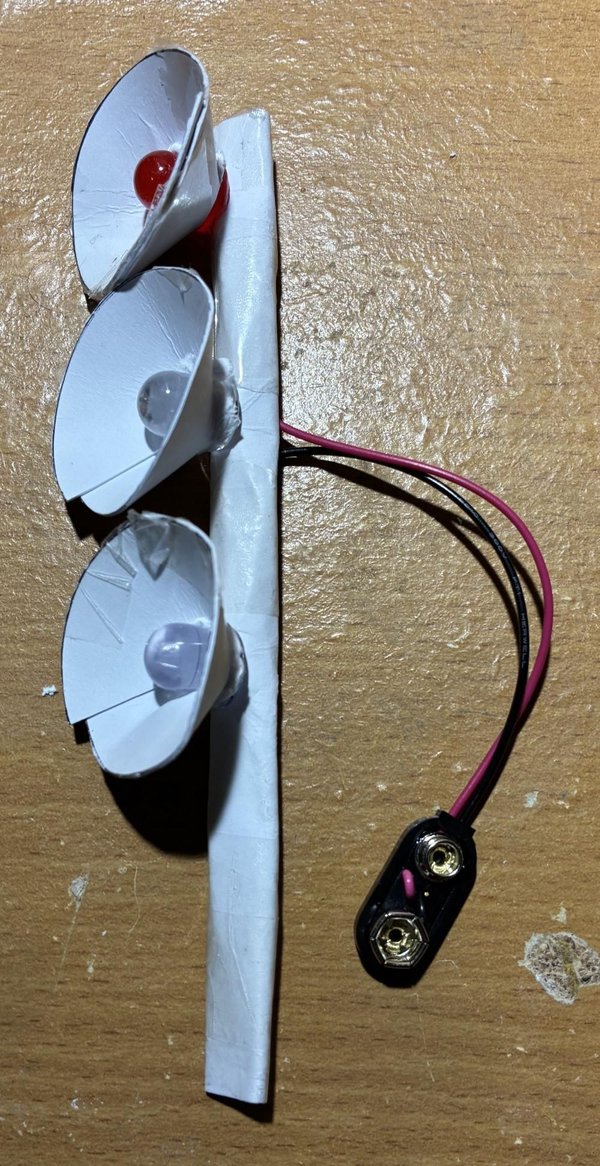

원뿔을 LED에 끼워 넣으세요. 마지막 단계는 두 번째 사진에 보이는 것처럼 신호등 받침대를 만들기 위해 큰 병 뚜껑으로 더 큰 원뿔을 만드는 것입니다(회로도를 그리고 가위로 오려내세요).
